循环伏安法细则
循环伏安法定义+原理+参数设置
一、循环伏安法(Cyclic Voltammetry)一种常用的电化学研究方法。
该法控制电极电势以不同的速率，随时间以三角波形一次或多次反复扫描，电势范围是使电极上能交替发生不同的还原和氧化反应，并记录电流-电势曲线。
根据曲线形状可以判断电极反应的可逆程度，中间体、相界吸附或新相形成的可能性，以及偶联化学反应的性质等。
常用来测量电极反应参数，判断其控制步骤和反应机理，并观察整个电势扫描范围内可发生哪些反应，及其性质如何。
对于一个新的电化学体系，首选的研究方法往往就是循环伏安法，可称之为“电化学的谱图”。
本法除了使用汞电极外，还可以用铂、金、玻璃碳、碳纤维微电极以及化学修饰电极等。
1．基本原理如以等腰三角形的脉冲电压加在工作电极上，得到的电流电压曲线包括两个分支，如果前半部分电位向阴极方向扫描，电活性物质在电极上还原，产生还原波，那么后半部分电位向阳极方向扫描时，还原产物又会重新在电极上氧化，产生氧化波。
因此一次三角波扫描，完成一个还原和氧化过程的循环，故该法称为循环伏安法，其电流—电压曲线称为循环伏安图。
如果电活性物质可逆性差，则氧化波与还原波的高度就不同，对称性也较差。
循环伏安法中电压扫描速度可从每秒种数毫伏到1伏。
工作电极可用悬汞电极，或铂、玻碳、石墨等固体电极。
2．循环伏安法的应用循环伏安法是一种很有用的电化学研究方法，可用于电极反应的性质、机理和电极过程动力学参数的研究。
但该法很少用于定量分析。
（1）电极可逆性的判断循环伏安法中电压的扫描过程包括阴极与阳极两个方向，因此从所得的循环伏安法图的氧化波和还原波的峰高和对称性中可判断电活性物质在电极表面反应的可逆程度。
若反应是可逆的，则曲线上下对称，若反应不可逆，则曲线上下不对称。
（2）电极反应机理的判断循环伏安法还可研究电极吸附现象、电化学反应产物、电化学—化学耦联反应等,对于有机物、金属有机化合物及生物物质的氧化还原机理研究很有用。
3、循环伏安法的用途(1)、判断电极表面微观反应过程(2)、判断电极反应的可逆性(3)、作为无机制备反应“摸条件”的手段(4)、为有机合成“摸条件”(5)、前置化学反应（CE）的循环伏安特征(6)、后置化学反应（EC）的循环伏安特征(7)、催化反应的循环伏安特征二、循环伏安法相关问题：1、利用循环伏安确定反应是否为可逆反应(一般这两个条件即可)①.氧化峰电流与还原峰电流之比的绝对值等于1.[有时对同一体系，扫描速率不同也会在一定程度上影响其可逆性的一般而言，扫描速度对峰电位没有影响，但扫描速率越大其电化学反应电流也就越大.]②.氧化峰与还原峰电位差约为59/n mV, n为电子转移量(温度一般是293K).[但是一般我们实验时候不是在这个温度下，因此用这个算是有误差的，一般保证其值在100mv以下都算合理的误差.]2、判断扩散反应或者是吸附反应：改变扫描速率，看峰电流是与扫描速率还是它的二次方根成正比。
循环伏安法原理及结果分析(图表相关)
循环伏安法原理及应用小结1 电化学原理1.1 电解池电解池是将电能转化为化学能的一个装置，由外加电源，电解质溶液，阴阳电极构成。
阴极：与电源负极相连的电极（得电子，发生还原反应）阳极：与电源正极相连的电极（失电子，发生氧化反应）电解池中，电流由阳极流向阴极。

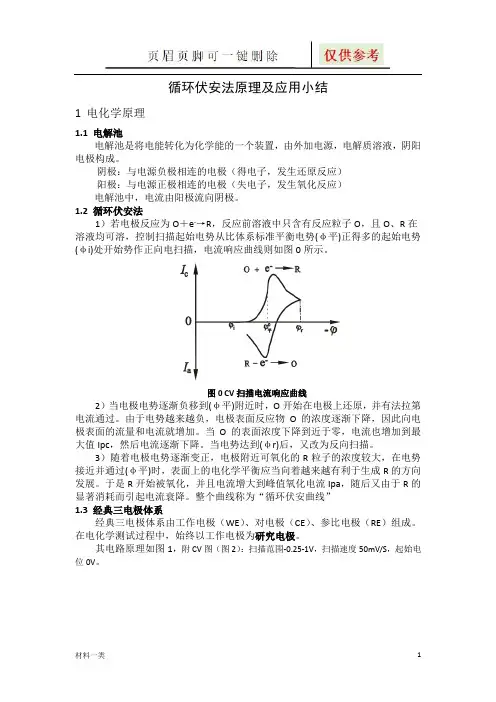

1.2 循环伏安法1）若电极反应为O＋e-→R，反应前溶液中只含有反应粒子O，且O、R在溶液均可溶，控制扫描起始电势从比体系标准平衡电势(φ平)正得多的起始电势(φi)处开始势作正向电扫描，电流响应曲线则如图0所示。
图0 CV扫描电流响应曲线2）当电极电势逐渐负移到(φ平)附近时，O开始在电极上还原，并有法拉第电流通过。
由于电势越来越负，电极表面反应物O的浓度逐渐下降，因此向电极表面的流量和电流就增加。
当O的表面浓度下降到近于零，电流也增加到最大值Ipc，然后电流逐渐下降。
当电势达到(φr)后，又改为反向扫描。
3）随着电极电势逐渐变正，电极附近可氧化的R粒子的浓度较大，在电势接近并通过(φ平)时，表面上的电化学平衡应当向着越来越有利于生成R的方向发展。
于是R开始被氧化，并且电流增大到峰值氧化电流Ipa，随后又由于R的显著消耗而引起电流衰降。
整个曲线称为“循环伏安曲线”1.3 经典三电极体系经典三电极体系由工作电极（WE）、对电极（CE）、参比电极（RE）组成。
在电化学测试过程中，始终以工作电极为研究电极。
其电路原理如图1，附CV图（图2）：扫描范围-0.25-1V，扫描速度50mV/S，起始电位0V。
图1 原理图图2 CBZ的循环伏安扫描图图2所示CV扫描结果为研究电极上产生的电流随电位变化情况图。
1）横坐标Potential applied（电位）为图1中电压表所测，即Potential applied=P(WE)-P(RE)所有的电位数值都是相对于氢离子的电位值，规定在标准情况下，氢离子的电位为0。
当恒电位仪向工作电极提供负的电位时，其电源连接情况如图1所示，即工作电极与电源的负极相连，作为阴极工作发生还原反应；反之则作为阳极发生氧化反应。
电分析化学循环伏安法
电分析化学循环伏安法电分析化学循环伏安法（cyclic voltammetry, CV）是一种常用的电化学测量方法，主要用于研究电催化反应、电极传感器和电化学反应机理等方面。
本文将对循环伏安法的原理、实验步骤和应用进行详细阐述。
一、原理循环伏安法是利用外加电压的正反向扫描，通过测量电流与电势之间的关系来研究溶液中的电化学反应。
在扫描过程中，电势以一个循环进行周期性变化，通常为从较负的起始电势线性扫描至较正的最大电势，然后再线性扫描回到起始电势。
电流与电势之间的关系可绘制出伏安图。
根据循环伏安曲线上出现的峰电流和峰电势，可以获取溶液中的电极反应的动力学和热力学信息。
峰电流的大小与反应速率成正比，而峰电势则反映了此反应的标准电势。
通过分析伏安图中的特征峰电流和峰电势，可以确定反应是否在电极表面发生，电化学反应的机理以及电极表面的反应活性等信息。
二、实验步骤1.准备实验样品和电化学池：将待测物溶解于合适的溶剂中，配制成一定浓度的电解液。
将工作电极（常用玻碳电极）、参比电极和计时电极放入电化学池中，确保其充分浸泡于电解液中。
2.建立电位扫描程序：选择适当的起始电位、终止电位和扫描速率。
起始电位为一般为较负值，终止电位为较正值。
扫描速率根据实验需求选择，通常为3-100mV/s。
3.进行循环伏安实验：在实验过程中，通常需要稳定电极电势一段时间，直到电流达到平衡。
然后开始正向扫描，直至到达终止电位。
接着进行反向扫描，回到起始电位。
整个循环过程称为一个循环。
4.记录电流-电势数据：记录正反向扫描过程中的电流与电势数据，通常以图形的形式记录，即伏安图。
按照实验需要的精度和时间，可以选择多次重复扫描，以提高实验结果的准确性。
三、应用1.电催化反应研究：循环伏安法可用于研究电催化剂的活性和稳定性，提供电催化反应的动力学和热力学参数。
通过优化电催化剂的结构和组成，可以提高电极催化剂的效能。
2.电极材料评估：通过对循环伏安曲线的分析，可以确定电极材料的氧化还原能力和稳定性。
(完整版)循环伏安法
(1) 从起点S开始图，8-电19位往正方 向进行阳极扫描，得到阳极峰1。
(3) 再进行一次阳极扫描， 则又出现两个阳极峰4和5， 且峰5的电位值与峰1相同。
对-亚氨基苯 O
OH 苯醌在较负的 O
OH
醌又还原成 对-氨基苯酚
解释: + 2H++ 2e-
? c为不可逆，因为它只有一个还原峰，反方向扫描时虽 然有连续的电流衰减但是没有得到氧化峰， ipc与电压 扫描速度√ v成正比。当电压扫描速度明显增加时， φpc明显变负 。
(二)电极反应机理的研究
? 循环伏安法可用于电化学 -化学 偶联过程的研究，即在电极反应过 程中还伴随着化学反应的产生。
(2) 然后反向向阴极扫描，
一、循环伏安法
?
以快速线性扫描的形式施加三角波电压 ，一
次三角波扫描完成一个还原过程和氧化过程的循环，
然后根据 i—φ曲线进行分析的方法称为循环伏安
法。
二、工作原理
(一) 基本装置
?同普通极谱法。
1. 三角波电压
将线性扫描电压施加到电极上，
从起始电压Ui开始沿某一方向扫描到 终止电压Us后，再以同样的速度反方
向扫至起始电压，加压线路成等腰 三角形，完成一次循环。根据实际 需要，可以进行连续循环扫描。
图8-17
(二)工作原理
? 1. 当三角波电压增加时，(即电位从正向负 扫描时)溶液中氧化态电活性物质会在电极上 得到电子发生还原反应，产生还原峰。 O + ne- ? R
? 2. 当逆向扫描时，在电极表面生成的还原性 物质R又发生氧化反应，产生氧化峰。 R ? O + ne-
实验二-循环伏安法测定电极反应参数
实验⼆-循环伏安法测定电极反应参数循环伏安法测定电极反应参数⼀、⽬的要求1．学习循环伏安法测定电极反应参数的基本原理及⽅法。
2．熟悉伏安仪使⽤技巧。
⼆、实验原理循环伏安法(CV)是最重要的电分析化学研究⽅法之⼀。
在电化学、⽆机化学、有机化学、⽣物化学等研究领域得到了⼴泛应⽤。
由于其设备价廉、操作简便、图谱解析直观，因⽽⼀般是电分析化学的⾸选⽅法。
CV⽅法是将循环变化的电压施加于⼯作电极和参⽐电极之间，记录⼯作电极上得到的电流与施加电压的关系曲线。
这种⽅法也常称为三⾓波线性电位扫描⽅法。

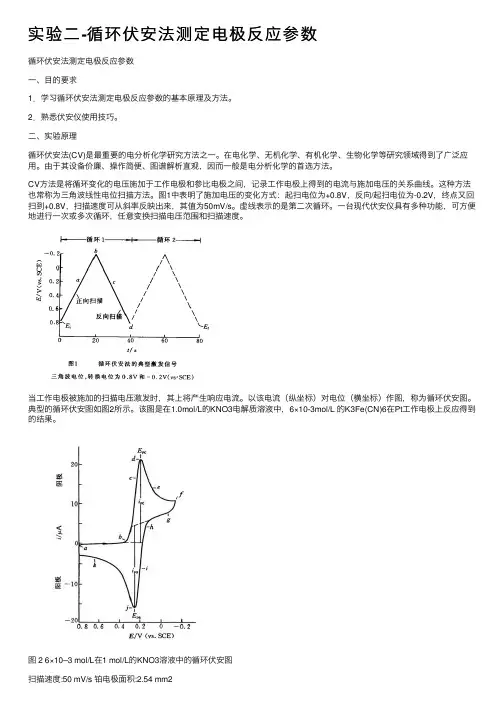

图1中表明了施加电压的变化⽅式：起扫电位为+0.8V，反向/起扫电位为-0.2V，终点⼜回扫到+0.8V，扫描速度可从斜率反映出来，其值为50mV/s。
虚线表⽰的是第⼆次循环。
⼀台现代伏安仪具有多种功能，可⽅便地进⾏⼀次或多次循环，任意变换扫描电压范围和扫描速度。
当⼯作电极被施加的扫描电压激发时，其上将产⽣响应电流。
以该电流（纵坐标）对电位（横坐标）作图，称为循环伏安图。
典型的循环伏安图如图2所⽰。
该图是在1.0mol/L的KNO3电解质溶液中，6×10-3mol/L 的K3Fe(CN)6在Pt⼯作电极上反应得到的结果。
图 2 6×10–3 mol/L在1 mol/L的KNO3溶液中的循环伏安图扫描速度:50 mV/s 铂电极⾯积:2.54 mm2从图可见，起始电位E i为+0.8V（a点），电位⽐较正的⽬的是为了避免电极接通后Fe(CN)63–发⽣电解。
然后沿负的电位扫描(如箭头所指⽅向)，当电位⾄Fe(CN)63–可还原时，即析出电位，将产⽣阴极电流（b点）。
其电极反应为：Fe(III)(CN)63– + e–——?Fe(II)(CN)64–随着电位的变负，阴极电流迅速增加（b g d），直⾄电极表⾯的Fe(CN)63-浓度趋近零，电流在d点达到最⾼峰。
然后迅速衰减（d g g），这是因为电极表⾯附近溶液中的Fe(CN)63-⼏乎全部因电解转变为Fe(CN)64-⽽耗尽，即所谓的贫乏效应。
1-循环伏安法
数据处理
• 1．从K3 [Fe(CN)6]溶液的循环伏安图，读出ipa、ipc、Epa、 Epc的值。 • 2．分别以ipa、ipc对K3 [Fe(CN)6]溶液的浓度作图，说明峰电 流与浓度的关系。 • • 3．分别以ipa、ipc对v1/2作图，说明峰电流与扫描速率间的关 系。 • 4．计算ipa/ipc的值，Eo′值和ΔE值；说明K3 [Fe(CN)6]在KNO3 溶液中电极过程的可逆性。
1.判断电极过程的可逆性
（1）可逆电极过程
峰电流为：
(通过循环伏安图) 上下两条曲线是对称的
ip 2.69 105 n3/ 2 ACD1/ 2v1/ 2
ipa ipc
ip为峰电流（A，安培）；n为电子转移数；D为扩散系数（cm2· s-1）；v为电压扫描速 度（V· s-1）；A为电极面积（cm2）；c为被测物质浓度（mol· L-1）
• 4．不同浓度 K3 [Fe(CN)6] 溶液的循环伏安图
• 以0.1 V/s作为扫描速率，分别作上述配置的不同浓度的[Fe(CN)6]3-溶液循环 伏安图。
• 5．不同扫描速率 K3 [Fe(CN)6]溶液的循环伏安图
• 在2.0×10-2 mol· L-1 K3 [Fe(CN)6]溶液中，以0.05、0.10、0.15、0.20、0.25 、 0.30 V/s V/s在－0.2至＋0.6 V电位范围内扫描，分别记录循环伏安图。
28.25
峰电位与半波电位关系为：
Ep E1/ 2 1.1
RT 29 E1/ 2 mV(25C ) nF n
RT 56.5 mV(25C ) nF n
Ep Epa Epc 2.2
（2）不可逆电极过程 峰电流为：
电化学 循环伏安法
实验12 循环伏安法一、实验目的1．掌握循环伏安法的基本原理和测量技术。
2．通过对-46-36Fe(CN)Fe(CN)体系的循环伏安测量，了解如何根据峰电流、峰电势及峰电势差和扫描速度之间的函数关系来判断电极反应可逆性，以及求算有关的热力学参数和动力学参数。
二、实验原理通过恒电势仪，可使电极电势在一定范围内以恒定的变化速率扫描。
电势扫描讯号如图1a 所示的对称三角波。
电极电势从起始电势i ϕ变化至某一电势r ϕ，再按相同速率从r ϕ变化至i ϕ，如此循环变化，同时记录相应的响应电流，称为“循环伏安扫描法”。
有时也采用单向一次扫描讯号（从i ϕ到r ϕ）而得到单程扫描曲线称为“线性扫描伏安法”。
若电极反应为O ＋e ⇔R ，反应前溶液中只含有反应粒子O 、且O 、R 在溶液均可溶，控制扫描起始电势从比体系标准平衡电势0平ϕ正得多的起始电势i ϕ处开始作正向电势扫描，电流响应曲线则如图1b 所示。
开始时电极上只有不大的非法拉第电流（双层电容充电电流）通过。
当电极电势逐渐负移到0平ϕ附近时，O 开始在电极上还原，并有法拉第电流通过。
由于电势越来越负，电极表面反应物O 的浓度必然逐渐下降，因此向电极表面的流量和电流就增加。
当O 的表面浓度下降到近于零，其向表面的物质传递达到一个最大速度，电流也增加到最大值。
即在图中出现峰值电流I pc ，然后由于O 的贫化效应使电流逐渐下降。
当电势达到r ϕ后，又改为反向扫描。
首先是O 的浓度极化进一步发展和还原电流进一步下降。
随着电极电势逐渐变正，电极附近可氧化的R 粒子的浓度较大，在电势接近并通过0平ϕ时，表面上的电化学平衡应当向着越来越有利于生成R 的方向发展。
于是R 开始被氧化，并且电流不断增大直到达到峰值氧化电流I pa ，随后又由于R 的显著消耗而引起电流衰降。
如图1b 所示的整个曲线称为“循环伏安曲线”。
由上可见，循环伏安法实验十分简单，但却能较快地观测到较宽电势范围内发生的电极过程。
循环伏安法
富集时间较长时，氧化峰和还原 峰峰电流ip与v呈线性关系，峰电 流iPc与v 呈线性关系，而与v1/2则 成偏离直线向上弯曲，表白电极 过程主要受动力学反应速率控制。
一种常用旳电化学研究措施。该法控制电极电势 以不同旳速率，随时间以三角波形一次或屡次反复扫 描，电势范围是使电极上能交替发生不同旳还原和氧 化反应，并统计电流-电势曲线。属于线性扫描伏安 法一种，循环伏安法旳原理与线性扫描伏安法相同， 只是比线性扫描伏安法多了一种回扫。
关键词：电势（鼓励信号）；线性变化；三角波扫描； 电流（响应信号）；电流-电势曲线
判断其控制环节
顺铂氧化峰还原峰峰电流与扫描速率旳1/2方成线性 关系，阐明电极过程主要受扩散控制。
一般低扫描 速度下，电 极受到动力 学反应控制 影响，高扫 描速度下电 极受到扩散 控制旳影响。
不同浓度控制环节不同，一般高浓度下，电 极受到动力学反应控制影响，低浓度下电极 受到扩散控制旳影响。
高斯法：合用于差示脉冲等具有高斯分布特征旳 曲线。措施：从起峰前一点向峰后一点拉直线，得 到峰电位Ep、峰电流ip和峰面积Ap数据。起峰前后 旳点一样能够调整。
CV图形解析
CV图形解析
1.3 循环伏安法研究电极旳可逆性
电极反应可逆指某个电极反应旳正向速度和逆向速度相等
Zn2 2e
Zn
对于Zn׀Zn2+电极，平衡指该状态下Zn2+还原速度与 n氧化速度相等，两个方向旳电子和物质互换速度相等。 意味着此时经过电极旳电流接近零。即所谓旳平衡状态，
两个连续过程那一种慢就是受那个控制 扩散控制：扩散过程速度较慢，为整个反应旳控制过
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
Originally posted by lzx9968 at 2010-04-14 20:41:21:
请教个问题，如果使用甘汞电极做参比，测试中发生反应的电位是0.4V，那么实际反应电位应该是多少呢，就是0.4V还是要加上或者减去参比电位？
我先问一个， 单电子过程扫循环伏安， 氧化还原电位差不在59mv ， 那么主要影响电极的界面因素有哪些？ 是什么扩大了电位差？
请问大家，做循环伏安曲线使用的工作电极和辅助电极都是铂电极，其中辅助电极要求面积较大一些，那工作电极的面积相对来说就要小一些，具体应小到什么程度，如果面积较大（但仍小于辅助电极）会对循环伏安曲线由什 ...
饱和甘汞电极电极电位为0.242V，相对于SHE的话，是0.4V加上0.242V，即0.642V vs SHE
看扫描方向，由正向负方向扫出的峰就是还原峰，由负往正方向扫就是氧化峰，也就是对应的负扫和正扫
我们用的是上海辰华的工作站，也是颠倒的，一般我们把数据导出再用ORIGIN75处理数据，把图形倒过来。
习惯上，将流入电极表面的电流，定义为负，流出电极表面的电流定义为正，前者为阴极，还原，后者为氧化。
仪器的cv图，可以根据扫描电位的方向，向负电位方向扫，肯定是先出现的还原电流峰，所以哪个先出来，就是还原峰，不用拘泥于坐标轴。
吸附可能会有物理吸附，化学吸附两种
循环伏安可以用于电沉积金属的，实际是就是在CV过程中，金属盐或者酸发生还原被还原成单质的。
Quote:
Originally posted by zlin at 2010-03-15 20:16:16:
你好，循环伏安法是一种测试方法，不是电镀的一种手段。
循环伏安一般是给电极施加恒定扫描速度的电压持续的观察电极表面电流和电位的关系，可以用来表征电极表面发生的反应以及探讨电极反应的机理。
最后，你说的那个线性扫描的测试选用的方法是对的
Quote:
Originally posted by tianll06 at 2010-04-11 21:47:46:
我做的是循环伏安法镀镍钴薄膜，衬底是导电玻璃，镀液硫酸钴硫酸镍硼酸还有糖精，为什么我的薄膜镀出来以后不是脱落就是发白呢，是不是扫描电位太高，这个方法镀膜是不是不能太急，扫描速度慢一点时间长一点比较好 ...
另一个问题， 氧化还原峰电流的左右 来回电流差（残余电流）相差 比较大，怎么解释， 扫铁氰化钾出现这种情况， 我的电极可能出了生么问题？
尝试回答一下
1、关于楼主的问题：循环伏安测试的基本电位条件怎么设定？
首先明确你的体系中活性物种的氧化还原电位，然后设定参数将该点位包括在内，还要避免过高或过低电位引起的副反应。
不是“依据(accord)”，而是“定义（define）”
以前我们老师上电极过程动力学的时候说准确的onset potential其实是很难被确定的。
只能估计大致的范围。
求法可以说有好几种，据我所知就有两种，一种是楼上说的切线法，一种是我说的10％或20％法
哪种方法不重要，重要的只在自己的样品之间比。
循环伏安应用还是很多的
（1）电极可逆性的判断 循环伏安法中电压的扫描过程包括阴极与阳极两个方向，因此从所得的循环伏安法图的氧化波和还原波的峰高和对称性中可判断电活性物质在电极表面反应的可逆程度。若反应是可逆的，则曲线上下对称，若反应不可逆，则曲线上下不对称。
（2）电极反应机理的判断循环伏安法还可研究电极吸附现象、电化学反应产物、电化学—化学耦联反应等,对于有机物、金属有机化合物及生物物质的氧化还原机理研究很有用。
求助 循环伏安曲线 已有7人参与
问一下循环伏安曲线中，正电流对应着是氧化峰还是还原峰，没转过弯来。谢谢
很多书上都把还原反应电流规定为正，一般不说正电流或负电流，而说阳极电流或阴极电流。阳极反应的电流是阳极电流，对应的峰为氧化峰，阴极反应的电流是阴极电流，对应的峰为还原峰。
电流的正负是人为规定的，习惯上还原峰电流规定为正，氧化峰电流为负，但是也有相反的情况，不能按照电流的正负来区分氧化峰或还原峰，从电位上可以判断，通常氧化峰位于还原峰较正的位置上，也就说，峰电位较正的峰是氧化峰，峰电位较负的峰是还原峰，这是极化造成的结果。
另外，
我不知道你的样品是什么，就我所熟知的电催化剂而言，
其实评价它的好坏，起始电位固然重要，但更看重它的峰形以及质量单位电流密度。
、切线法是有这个问题，所以用峰高的10％来定，人为因素要小一些啦。
其实说来说去又变成了起始电位测不准啦！所以起始电位只能拿来作一个辅助的参考指标
具体到发文章，具体样品的表征还是要根据文献中人家通用的标准是什么。你说对吧！？
一般这两个条件即可
判断扩散反应或者是吸附反应：
改变扫描速率，看峰电流是与扫描速率还是它的二次方根成正比~~
若是与扫描速率成线性，就是表面控制过程~
与二次方根成线性，就是扩散控制~~
偶认为，，，
给6楼纠正下，是59/n,n为电子转移量（亚铁-铁，n=1）温度一般是293K下确定，但是一般我们实验时候不是在这个温度下，因此用这个算是有误差的，一般保证其值在100mv以下都算合理的误差，随着扫描速度的变大，这个值 ...
这种确定onset potential的方法的依据是什么呢？我看有的文献上直接是作一条切线，但这样误差也很大，很主观随意。不知道Electrochimica Acta 53 (2007) 811–822这篇文献中的这种求onset potential的方法的依据是什么。
Quote:
Originally posted by crossin at 2009-4-28 17:29:
这是电分析方面的，标准曲线还是通过紫外或者红外等其他手段测量比较好，通过CV测量的话，得需要做一批不同浓度的CV曲线，通过曲线特征峰的积分面积从而确定浓度与峰面积之间的关系，然后绘制出标准曲线。这样就可以用来测定未知物的浓度了！
Quote:
Originally posted by 紫魂 at 2010-03-16 09:09:51:
Segment 1:
0.050, 2.389e-5, 4.779e-7
最后一个就是电量，是这个电位以前的积分而不是对应这个电位下的电量。跟你自己积出来的结果应该是一样的。
借你的楼层说说循环伏安测试的原理：
1.若电极反应为O＋e←→R，反应前溶液中只含有反应粒子O、且O、R在溶液均可溶，控制扫描起始电势从比体系标准平衡电势(φ平)正得多的起始电势(φi)处开始势作正向电扫描，电流响应曲线则如附图所示。
一般的，如果峰值电流与浓度之间呈现线性关系，则可以认为是化学吸附。当然通过特征峰分析也是可以的。
希望能对你有帮助，你可以查看一些电化学测量方面的书籍。
Quote:
OriginalΒιβλιοθήκη y posted by 那个 at 2010-03-16 10:44:00:
搭车问下
能否设计循环伏安实验，测量一种离子在电极表面的吸附状况
The onset is defined as the potential at which 10% or 20%
of the current value at the peak potential was reached.
(Electrochimica Acta 53 (2007) 811–822)
利用循环伏安确定反应是否为可逆反应
1.氧化峰电流与还原峰电流绝对值相等，即二者绝对值比值始终为一，与扫描速率，换向电势，扩散系数无关。
2.氧化峰与还原峰电位差约为59mV
利用循环伏安确定反应是否为可逆反应
1.氧化峰电流与还原峰电流之比的绝对值等于1
2.氧化峰与还原峰电位差约为(59/n)mV (25摄氏度时)
2.当电极电势逐渐负移到(φ平)附近时，O开始在电极上还原，并有法拉第电流通过。由于电势越来越负，电极表面反应物O的浓度逐渐下降，因此向电极表面的流量和电流就增加。当O的表面浓度下降到近于零，电流也增加到最大值Ipc，然后电流逐渐下降。当电势达到(φr)后，又改为反向扫描。
3.随着电极电势逐渐变正，电极附近可氧化的R粒子的浓度较大，在电势接近并通过(φ平)时，表面上的电化学平衡应当向着越来越有利于生成R的方向发展。于是R开始被氧化，并且电流增大到峰值氧化电流Ipa，随后又由于R的显著消耗而引起电流衰降。整个曲线称为“循环伏安曲线”。
循环伏安测试的基本电位条件设定是根据你的研究电机与参比电极决定
利用循环伏安确定反应是否可逆
1：氧化峰和还原峰的电流比是否相等，若相等则可逆。
有时对同一体系，扫描速率不同也会在一定程度上影响其可逆性的一般而言，扫速越大其电化学反应电流也就越大。
2：氧化峰和还原峰电位差等于59/nmV,若大于，则是准可逆体系。
恒电位沉积和CV沉积的结果是不一样的
恒电位是在恒定电位下进行沉积，这个电位可以是极化后的金属沉积电位，而CV中电位一直在变化，也就是说溶解和沉积过程一直进行，这可能是导致你试验结果不同的原因
Quote:
Originally posted by tianll06 at 2010-04-12 08:40:38:
循环伏安一般是给电极施加恒定扫描速度的电压持续的观察电极表面电流和电位的关系，可以用来表征电极表面发生的反应以及探讨电极反应的机理。
而电镀是给电极施加恒定的电流使得金属离子在镀件表面沉积，现在常见的电镀锡、电镀铜、电镀锌、电镀镍、电镀铬和电镀贵金属等。你说的电镀铂就是贵金属一种。
所以说，两者没有必然的关系。一般是先进行电镀，然后进行循环伏安表征。这可能是他们之间的一点联系吧。
谢谢你的回答，按照你说的是结合力的问题，像导电玻璃这种表面平滑的衬底，是不是有些附着力差的薄膜根本就无法沉积呢，我永恒电位方法已经做出来比较不错的样品了，尝试了一下循环伏安法镀膜，结果很多薄膜发白， ...
