北邮电子工艺实习报告
北京邮电大学实习报告1.焊接工艺1.1 焊接工艺的基本知识焊接——是通过加热或加压力（或两者并用），使被焊金属原子之间互相溶解与扩散，使分离的金属材料牢固地连结在一起的工艺方法。
1.1.1电烙铁简介外热式电烙铁：一般由烙铁头、烙铁芯、外壳、手柄、插头等部分所组成。
烙铁头安装在烙铁芯内，用以热传导性好的铜为基体的铜合金材料制成。
烙铁头的长短可以调整（烙铁头越短，烙铁头的温度就越高），且有凿式、尖锥形、圆面形、圆、尖锥形和半圆沟形等不同的形状，以适应不同焊接面的需要。
内热式电烙铁：由连接杆、手柄、弹簧夹、烙铁芯、烙铁头（也称铜头）五个部分组成。
烙铁芯安装在烙铁头的里面（发热快，热效率高达85 ％～％％以上）。
烙铁芯采用镍铬电阻丝绕在瓷管上制成，一般20W 电烙铁其电阻为2.4kΩ左右，35W 电烙铁其电阻为1.6kΩ左右。
1.2 焊接工具、焊料、焊剂的类别与作用20W电烙铁1.2.1选用电烙铁一般遵循以下原则烙铁头的形状要适应被焊件物面要求和产品装配密度。
烙铁头的顶端温度要与焊料的熔点相适应，一般要比焊料熔点高30 －80℃（不包括在电烙铁头接触焊接点时下降的温度）。
电烙铁热容量要恰当。
烙铁头的温度恢复时间要与被焊件物面的要求相适应。
温度恢复时间是指在焊接周期内，烙铁头顶端温度因热量散失而降低后，再恢复到最高温度所需时间。
它与电烙铁功率、热容量以及烙铁头的形状、长短有关。
1.2.2选择电烙铁的功率原则如下：焊接集成电路，晶体管及其它受热易损件的元器件时，考虑选用20W 内热式或25W 外热式电烙铁。
焊接较粗导线及同轴电缆时，考虑选用50W 内热式或45 －75W 外热式电烙铁。
焊接较大元器件时，如金属底盘接地焊片，应选100W 以上的电烙铁。
1.2.2焊料是一种易熔金属，它能使元器件引线与印制电路板的连接点连接在一起。
锡（Sn ）是一种质地柔软、延展性大的银白色金属，熔点为232℃，在常温下化学性能稳定，不易氧化，不失金属光泽，抗大气腐蚀能力强。
铅（Pb ）焊锡丝是一种较软的浅青白色金属，熔点为327℃，高纯度的铅耐大气腐蚀能力强，化学稳定性好，但对人体有害。
锡中加人一定比例的铅和少量其它金属可制成熔点低、流动性好、对元件和导线的附着力强、机械强度高、导电性好、不易氧化、抗腐蚀性好、焊点光亮美观的焊料，一般称焊锡。
焊锡按含锡量的多少可分为15 种，按含锡量和杂质的化学成分分为S 、A 、B 三个等级。
手工焊接常用丝状焊锡。
1.2.3焊剂助焊剂助焊剂一般可分为无机助焊剂、有机助焊剂和树脂助焊剂，能溶解去处金属表面的氧化物，并在焊接加热时包围金属的表面，使之和空气隔绝，防止金属在加热时氧化；可降低熔融焊锡的表面张力，有利于焊锡的湿润。
阻焊剂限制焊料只在需要的焊点上进行焊接，把不需要焊接的印制电路板的板面部分覆盖起来，保护面板使其在焊接时受到的热冲击小，不易起泡，同时还起到防止桥接、拉尖、短路、虚焊等情况。
使用焊剂时，必须根据被焊件的面积大小和表面状态适量施用，用量过小则影响焊接质量，用量过多，焊剂残渣将会腐蚀元件或使电路板绝缘性能变差。
1.2.4辅助工具为了方便焊接操作常采用尖嘴钳、偏口钳、镊子和小刀等做为辅助工具。
应学会正确使用这些工具。
1.3 焊接方法1.3.1. 电烙铁的握法电烙铁的握法分为三种：反握法是用五指把电烙铁的柄握在掌内。
此法适用于大功率电烙铁，焊接散热量大的被焊件。
正握法此法适用于较大的电烙铁，弯形烙铁头的一般也用此法。
握笔法用握笔的方法握电烙铁，此法适用于小功率电烙铁，焊接散热量小的被焊件，如焊接收音机、电视机的印制电路板及其维修等。
1.3.2电烙铁使用前的处理在使用前先通电给烙铁头“上锡”。
首先用挫刀把烙铁头按需要挫成一定的形状，然后接上电源，当烙铁头温度升到能熔锡时，将烙铁头在松香上沾涂一下，等松香冒烟后再沾涂一层焊锡，如此反复进行二至三次，使烙铁头的刃面全部挂上一层锡便可使用了。
电烙铁不宜长时间通电而不使用，这样容易使烙铁芯加速氧化而烧断，缩短其寿命，同时也会使烙铁头因长时间加热而氧化，甚至被“烧死”不再“吃锡”。
1.3.3电烙铁使用注意事项根据焊接对象合理选用不同类型的电烙铁。
使用过程中不要任意敲击电烙铁头以免损坏。
内热式电烙铁连接杆钢管壁厚度只有0.2mm ，不能用钳子夹以免损坏。
在使用过程中应经常维护，保证烙铁头挂上一层薄锡。
1.3.4对焊接点的基本要求焊点要有足够的机械强度，保证被焊件在受振动或冲击时不致脱落、松动。
不能用过多焊料堆积，这样容易造成虚焊、焊点与焊点的短路。
焊接可靠，具有良好导电性，必须防止虚焊。
虚焊是指焊料与被焊件表面没有形成合金结构。
只是简单地依附在被焊金属表面上。
焊点表面要光滑、清洁，焊点表面应有良好光泽，不应有毛刺、空隙，无污垢，尤其是焊剂的有害残留物质，要选择合适的焊料与焊剂。
焊点有毛刺焊锡过少合格焊点蜂窝状虚焊焊锡过多1.3.5手工焊接的基本操作方法焊前准备：准备好电烙铁以及镊子、剪刀、斜口钳、尖嘴钳、焊料、焊剂等工具，将电烙铁及焊件搪锡，左手握焊料，右手握电烙铁，保持随时可焊状态。
用烙铁加热备焊件。
送入焊料，熔化适量焊料。
移开焊料。
当焊料流动覆盖焊接点，迅速移开电烙铁。
掌握好焊接的温度和时间。
在焊接时，要有足够的热量和温度。
如温度过低，焊锡流动性差，很容易凝固，形成虚焊；如温度过高，将使焊锡流淌，焊点不易存锡，焊剂分解速度加快，使金属表面加速氧化，并导致印制电路板上的焊盘脱落。
尤其在使用天然松香作助焊剂时，锡焊温度过高，很易氧化脱皮而产生炭化，造成虚焊。
1.3.6印制电路板的焊接过程焊前准备：首先要熟悉所焊印制电路板的装配图，并按图纸配料，检查元器件型号、规格及数量是否符合图纸要求，并做好装配前元器件引线成型等准备工作。
焊接顺序：元器件装焊顺序依次为：电阻器、电容器、二极管、三极管、集成电路、大功率管，其它元器件为先小后大。
对元器件焊接要求✧ 电阻器焊接：按图将电阻器准确装人规定位置。
要求标记向上，字向一致。
装完同一种规格后再装另一种规格，尽量使电阻器的高低一致。
焊完后将露在印制电路板表面多余引脚齐根剪去。
✧ 电容器焊接：将电容器按图装人规定位置，并注意有极性电容器其“＋”与“－”极不能接错，电容器上的标记方向要易看可见。
先装玻璃釉电容器、有机介质电容器、瓷介电容器，最后装电解电容器。
✧ 二极管的焊接：二极管焊接要注意以下几点：第一，注意阳极阴极的极性，不能装错；第二，型号标记要易看可见；第三，焊接立式二极管时，对最短引线焊接时间不能超过2S 。
✧ 三极管焊接：注意e 、b 、c 三引线位置插接正确；焊接时间尽可能短，焊接时用镊子夹住引线脚，以利散热。
焊接大功率三极管时，若需加装散热片，应将接触面平整、打磨光滑后再紧固，若要求加垫绝缘薄膜时，切勿忘记加薄膜。
管脚与电路板上整、打磨光滑后再紧固，若要求加垫绝缘薄膜时，切勿忘记加薄膜。
管脚与电路板上需连接时，要用塑料导线。
✧ 集成电路焊接：首先按图纸要求，检查型号、引脚位置是否符合要求。
焊接时先焊边沿的二只引脚，以使其定位，然后再从左到右自上而下逐个焊接。
对于电容器、二极管、三极管露在印制电路板面上多余引脚均需齐根剪去。
1.3.7拆焊的方法在调试、维修过程中，或由于焊接错误对元器件进行更换时就需拆焊。
拆焊方法不当，往往会造成元器件的损坏、印制导线的断裂或焊盘的脱落。
良好的拆焊技术，能保证调试、维修工作顺利进行，避免由于更换器件不得法而增加产品故障率。
普通元器件的拆焊：选用合适的医用空心针头拆焊用铜编织线进行拆焊用气囊吸锡器进行拆焊用专用拆焊电烙铁拆焊用吸锡电烙铁拆焊。
1.原理图设计与仿真2.1 Multisim仿真电路2.2 电路仿真波形2.印制板设计3.1 电路原理图3.2 机器狗的印制板图3.机器狗的焊接、安装及调试4.1 机器狗的基本工作原理机器狗是声控、光控、磁控开关与点击一体化电动玩具。
主要工作原理：利用555芯片定时器构成单稳态触发器，在三种不同的控制方法下，均给以低电平触发，促使电机转动，从而达到了机器狗走两步叫两声停的目的。
即：光照胸前传感器走、麦克风接收到声音走、磁铁靠近走，但都只是持续一段时间后就停下，直到再满足其中以条件时将继续行走。
机器狗核心电路主要由光控检测电路、声控检测电路、磁控检测电路、触发电路、单稳态电路、电机驱动电路和开关等组成。
光控电路主要由红外接收管进行信号传输，声控电路主要由麦克风进行信号传输、磁控电路主要由干簧管进行引号传输。
这些器件可将光信号、声信号、磁信号转变为电信号，以此作为单稳态触发器555芯片的触发信号。
芯片触发后，信号经功放单路放大后驱动电机运转，从而带动机器狗运动。
机器狗的运行流程图如下：声控工作原理：当声敏元件麦克风（Multisim仿真电路中由K1代替）没有接收到声音时，其导电率很低，并呈高阻抗，使得Q1反偏截止，电源通过R10加在Q2的基极上Q2截至，IC1的2脚输入高电平，处于复位状态，3脚输出低电平，则电机（Multisim仿真电路中由灯泡X1代替）不工作，机器狗保持静止状态。
当麦克风接收到声音时，内部会产生变化而导致其电阻变小。
此时声音信号产生的脉冲信号通过C1直接耦合到Q1的基极上使之导通，信号经过共射后被反向放大。
再通过C3直接耦合到Q2的基极，和经过R10的电压叠加变成高电平，促使Q2导通，使得555芯片与其他元件构成的单稳态电路的2脚从高电平跳变为低电平，这使得555芯片被触发翻转，3脚输出高电平，使D1导通，此时电动机开始工作。
也就是说机器狗开始行走并发出叫声，持续时间与触发器延时时间相同。
当555芯片的3脚输出高电平时，电机被带动工作，D2导通，电压通过R10直接加到Q3的基极上，Q3导通，集电极产生负电压使得Q2反偏，又重新使得555芯片的2管脚回到高电平，555芯片在一个单位延迟时间后不再被触发。
但是当声音信号持续不断的被麦克风接收，此时555芯片的2脚会不断被触发，3脚持续输出高电平，此时电机始终处于工作状态，机器狗一直边走边叫知道声音信号消失为止。
光控工作原理：当红外接收管（Multisim仿真电路为K2代替）接收到强光照射时被激发，可将此光信号转变为电信号，以同样原理使得555芯片被的2脚电位发生跳变，由高电平跳变为低电平，芯片被触发后3脚输出电平反转，D1导通，使得电机开始工作。
也就是说机器狗开始行走并发出叫声，持续时间与触发器延时时间相同。
当其接收到持续的光照时，会一直行走知道光信号消失为止。
当555芯片的3脚输出高电平时，电机被带动工作，D2导通，电压通过R10直接加到Q3的基极上，Q3导通，集电极产生负电压使得Q2反偏，又重新使得555芯片的2管脚回到高电平，555芯片在一个单位延迟时间后不再被触发。
2023年北邮实习报告5篇_1
2023年北邮实习报告5篇北邮实习报告篇1我们于7月6日到10日在大唐电信集团进行了为期五天的专业实习课程。
课程内容包括了解大唐电信集团，TD-LTE路测和网络优化、职业胜任能力培训三大部分。
7月6日上午，大唐电信的朱老师给我们介绍了大唐电信的发展历程、产业部署，之后由刘老师带领我们参观了大唐电信集团的产品展厅。
在听完讲解和参观之后，我发现之前对于大唐电信的了解太过片面，大唐电信不仅仅是研究通信技术、生产通信设备的公司，其经营范围还包括微电子、仪器仪表、软件等信息科学的其他领域，并且取得了很大的成就。
7月6日下午，另外一位老师给我们讲解了大唐电信集团新员工的入门培训课程，详细介绍了大唐电信在微电子、软件、接入、终端、通信应用与服务等领域的产品与应用，让我们对大唐电信以及信息技术在实际生活中的应用有了更加深入的了解。
7月7日上午，大唐电信的李老师为我们讲解了路测的意义、过程、设备和处理软件。
路测（DT）是通信行业中对道路无线信号的一种最常用的测试方法，是无线网络优化的重要组成部分。
路测是按照既定的路线，对GSM、WCDMA、TD-SCDMA、LTE等无线网络的下行信号，也就是各无线网络的空中接口（Um）进行测试，获得用户吞吐量、FER、SCH速率分布、手机发射功率等信息，用于网络质量的评估和无线网络的优化。
路测需要的工具主要有电脑、终端、GPS、加密狗、频谱仪，outum等处理软件等。
7月7日下午，在李老师和张老师的指导下，我们亲自动手使用outum软件对路测数据做了一些简单的处理，包括显示基站名称、扇区以及路测回放等，让我们对outum软件有了一些简单的了解。
7月8日，李老师为我们讲解了关于LTE物理层的相关知识，主要介绍了LTE 的物理信道、帧结构、信号同步、重选和切换、功率控制等。
LTE多址方式上行采用SC-FDMA，下行采用OFDMA；可以采用FDD或TDD方式进行双工通信；支持MIMO技术。
电子工艺实习报告总结(9篇)
电子工艺实习报告总结虽然这次实习只有两周的时间，可它真的让我学到了很多很多，首先加强的就是我的动手能力，其次就是我对问题的分析能力，以及帮助自己和别人排除一般故障的能力，真是要谢谢学校能安排这样的实习。
我觉得我除了有良好的心态，还要有扎实的理论知识，在操作时知道自己的目的，使学到的理论知识得到验证。
实践出真知，所有发明创造无一不是在实践中得到检验的。
没有足够的动手能力，就不能在未来的科研尤其是实验研究中有所成就。
所以也必须要多培养动手能力，对我们将来去适应陌生事物是有很大帮助的。
在学习理论知识时，我学会了电阻与电感的识别：电阻就是用色环颜色来表示阻值的电阻的，色环标志法为：黑0棕1红2橙3黄4绿5蓝6紫7灰8白9金____%银____%。
色环电阻又分为四色环和五色环两种。
当电阻为四环时，最后一环必为金色或银色，那么前两位为有效数字，第三位为乘方数，第四位为允差;当电阻为五环时，最後一环与前面四环距离较大，前三位为有效数字，第四位为乘方数，第五位为允差。
电感一般有直标法和色标法，色标法与电阻类似。
此外，我还学会了辨认二极管与电解电容的极性，对于二极管：灰色为负;对于电解电容：长正短负。
知道了这些，为元件的安装带来了许多方便。
在了解了焊接的基础知识后，就是要进行实际操作了。
首先是对贴片元件的焊接，主要步骤是：1、解冻、搅拌焊锡膏：从冷藏库中取出锡膏解冻至少____小时恢复至室温，然后进行搅拌。
2、焊膏印刷机印制：定位精确，采用合适模版，刮刀角度____度涂焊膏，量不能太多也不能太少。
3、贴片：镊子拾取安放，手不能抖，元件轻放致电路板合适处。
完成后检查贴片数量及位置。
4、再流焊机焊接：根据锡膏产品要求设置合适温度曲线。
5、检查焊接质量及修补。
需要注意的是：1、smc和smd不能用手拿;2、用镊子夹持不可加到引线上;3、ic1088标记方向;4、贴片电容表面没有标签，要保证准确及时贴到指定位置。
然后是手工焊接，在练习焊接时，我时刻默念老师教的焊接步骤，遵循正确的步骤才是最简洁的方法。
电子工艺实习报告模板4篇
电子工艺实习报告模板电子工艺实习报告模板精选4篇（一）电子工艺实习报告模板一、实习单位基本信息：1. 实习单位名称：2. 实习单位地址：3. 实习单位联系人及联系方式：4. 实习单位实习岗位：二、实习背景与目的：1. 实习背景：2. 实习目的：三、实习内容及过程：1. 实习内容：2. 实习过程：四、实习收获与体会：1. 实习收获：2. 实习体会：五、存在问题与改进措施：1. 存在问题：2. 改进措施：六、实习总结：1. 实习总结：2. 对将来的影响和规划：七、实习单位评价：1. 实习单位评价：八、导师评语：1. 导师评语：九、实习报告附件清单：1. 附件一：2. 附件二：3. 附件三：以上为电子工艺实习报告的模板，根据实际情况填写相关内容。
在撰写实习报告时，需要注意语言准确、用词规范、内容完整，并对实习过程中遇到的问题进行分析和思考，提出相应的改进措施。
此外，还要对实习单位进行客观评价，并在实习总结中进行对自己未来发展的规划和展望。
实习报告的附件清单应列出实习期间所产生的文件和资料，并按照清单所示进行附件的添加。
电子工艺实习报告模板精选4篇（二）实习报告导语：此次电子工艺实习是我在大学期间的一次重要实践活动。
通过实习，我深入了解了电子工艺的基本原理和操作技巧，提升了自己的动手能力和解决问题的能力。
下面是我对此次实习活动的总结和体会。
一、实习目标及背景实习目标：通过本次实习，熟悉电子工艺的基本概念、原理和操作技巧，了解电子制造过程中的常见问题和解决方法。
实习背景：电子工艺作为一门重要的电子制造学科，涉及电子产品的制造、组装、调试和质量控制等方面，具有非常重要的意义。
本次实习活动旨在让我们通过实际操作，进一步了解电子工艺的基本知识和技能。
二、实习内容和过程1.实习内容：（1）熟悉电子工艺的基本概念和原理；（2）掌握电子工艺中常用的设备和工具的使用方法；（3）了解电子工艺中的常见问题和解决方法；（4）参观电子工艺实验室，了解实际生产过程。

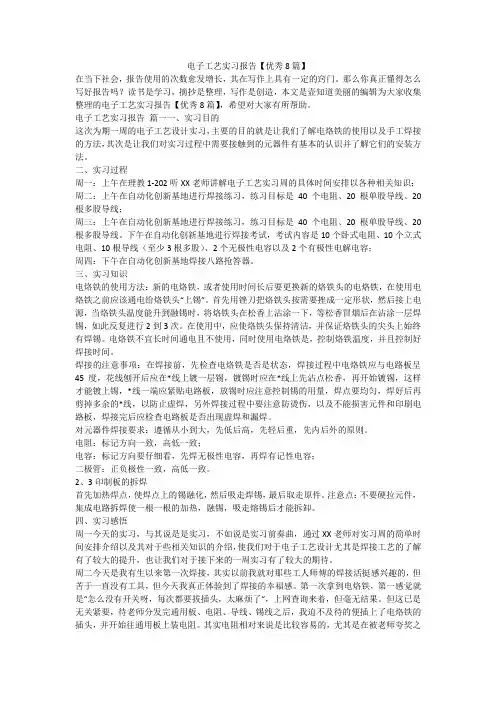

2023最新-电子工艺实习报告【优秀8篇】
电子工艺实习报告【优秀8篇】在当下社会，报告使用的次数愈发增长，其在写作上具有一定的窍门。
那么你真正懂得怎么写好报告吗？读书是学习，摘抄是整理，写作是创造，本文是壶知道美丽的编辑为大家收集整理的电子工艺实习报告【优秀8篇】，希望对大家有所帮助。
电子工艺实习报告篇一一、实习目的这次为期一周的电子工艺设计实习，主要的目的就是让我们了解电烙铁的使用以及手工焊接的方法，其次是让我们对实习过程中需要接触到的元器件有基本的认识并了解它们的安装方法。
二、实习过程周一：上午在理教1-202听XX老师讲解电子工艺实习周的具体时间安排以各种相关知识；周二：上午在自动化创新基地进行焊接练习，练习目标是40个电阻、20根单股导线、20根多股导线；周三：上午在自动化创新基地进行焊接练习，练习目标是40个电阻、20根单股导线、20根多股导线。
下午在自动化创新基地进行焊接考试，考试内容是10个卧式电阻、10个立式电阻、10根导线（至少3根多股）、2个无极性电容以及2个有极性电解电容；周四：下午在自动化创新基地焊接八路抢答器。
三、实习知识电烙铁的使用方法：新的电烙铁，或者使用时间长后要更换新的烙铁头的电烙铁，在使用电烙铁之前应该通电给烙铁头“上锡”。
首先用锉刀把烙铁头按需要挫成一定形状，然后接上电源，当烙铁头温度能升到融锡时，将烙铁头在松香上沾涂一下，等松香冒烟后在沾涂一层焊锡，如此反复进行2到3次。
在使用中，应使烙铁头保持清洁，并保证烙铁头的尖头上始终有焊锡。
电烙铁不宜长时间通电且不使用，同时使用电烙铁是，控制烙铁温度，并且控制好焊接时间。
焊接的注意事项：在焊接前，先检查电烙铁是否是状态，焊接过程中电烙铁应与电路板呈45度，花线刨开后应在*线上镀一层锡，镀锡时应在*线上先沾点松香，再开始镀锡，这样才能镀上锡，*线一端应紧贴电路板，放锡时应注意控制锡的用量，焊点要均匀，焊好后再剪掉多余的*线，以防止虚焊，另外焊接过程中要注意防烫伤，以及不能损害元件和印刷电路板，焊接完后应检查电路板是否出现虚焊和漏焊。

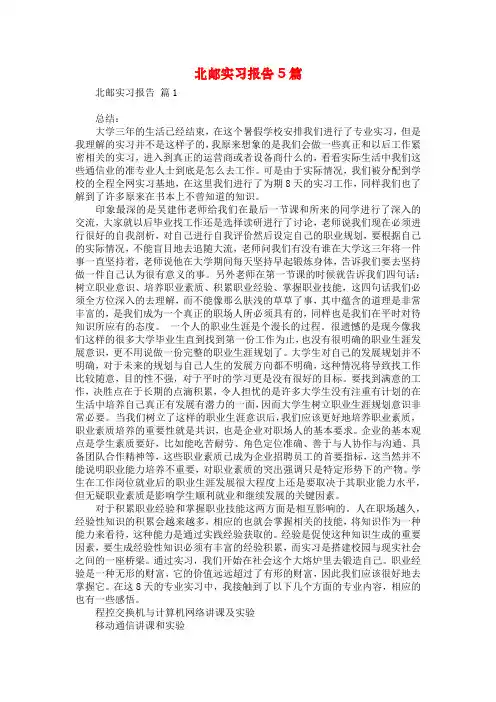

北邮实习报告5篇
北邮实习报告5篇北邮实习报告篇1总结：大学三年的生活已经结束，在这个暑假学校安排我们进行了专业实习，但是我理解的实习并不是这样子的，我原来想象的是我们会做一些真正和以后工作紧密相关的实习，进入到真正的运营商或者设备商什么的，看看实际生活中我们这些通信业的准专业人士到底是怎么去工作。
可是由于实际情况，我们被分配到学校的全程全网实习基地，在这里我们进行了为期8天的实习工作，同样我们也了解到了许多原来在书本上不曾知道的知识。
印象最深的是吴建伟老师给我们在最后一节课和所来的同学进行了深入的交流，大家就以后毕业找工作还是选择读研进行了讨论，老师说我们现在必须进行很好的自我剖析，对自己进行自我评价然后设定自己的职业规划，要根据自己的实际情况，不能盲目地去追随大流，老师问我们有没有谁在大学这三年将一件事一直坚持着，老师说他在大学期间每天坚持早起锻炼身体，告诉我们要去坚持做一件自己认为很有意义的事。
另外老师在第一节课的时候就告诉我们四句话：树立职业意识、培养职业素质、积累职业经验、掌握职业技能，这四句话我们必须全方位深入的去理解，而不能像那么肤浅的草草了事，其中蕴含的道理是非常丰富的，是我们成为一个真正的职场人所必须具有的，同样也是我们在平时对待知识所应有的态度。
一个人的职业生涯是个漫长的过程。
很遗憾的是现今像我们这样的很多大学毕业生直到找到第一份工作为止，也没有很明确的职业生涯发展意识，更不用说做一份完整的职业生涯规划了。
大学生对自己的发展规划并不明确，对于未来的规划与自己人生的发展方向都不明确，这种情况将导致找工作比较随意，目的性不强，对于平时的学习更是没有很好的目标。
要找到满意的工作，决胜点在于长期的点滴积累，令人担忧的是许多大学生没有注重有计划的在生活中培养自己真正有发展有潜力的一面，因而大学生树立职业生涯规划意识非常必要。
当我们树立了这样的职业生涯意识后，我们应该更好地培养职业素质，职业素质培养的重要性就是共识，也是企业对职场人的基本要求。

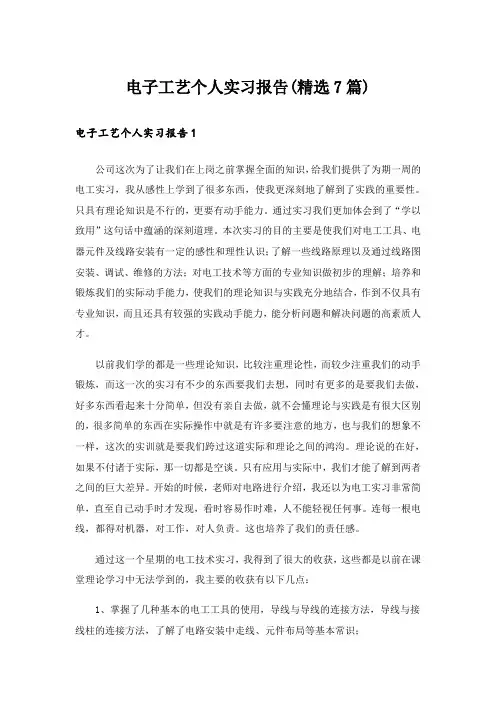

电子工艺个人实习报告(精选7篇)
