LC脉冲除尘控制器
脉冲除尘器工作原理
脉冲除尘器工作原理脉冲除尘器是一种常用的空气过滤设备，用于去除工业生产过程中产生的粉尘和颗粒物。
它的工作原理是通过脉冲喷吹气体清除滤袋上的粉尘，从而保持滤袋的清洁状态，确保除尘器的高效运行。
脉冲除尘器主要由滤袋、脉冲喷吹系统、清灰控制器和排放装置等组成。
下面将详细介绍脉冲除尘器的工作原理。
1. 过滤阶段：工业生产过程中产生的粉尘通过进料口进入脉冲除尘器的过滤室。
过滤室内设置有大量的滤袋，粉尘随着气流进入滤袋，而气流则通过滤袋的孔隙，从而使粉尘被滤除。
滤袋通常由聚酯纤维、玻璃纤维等材料制成，具有较高的过滤效率。
2. 喷吹阶段：当滤袋上的粉尘达到一定程度时，会影响除尘器的过滤效果，需要进行清灰操作。
脉冲喷吹系统起到清灰的作用。
脉冲喷吹系统由压缩空气源、喷吹管和喷吹阀组成。
清灰控制器会根据设定的时间间隔或者压差信号来控制喷吹系统的工作。
3. 清灰阶段：清灰控制器通过控制喷吹阀打开，压缩空气通过喷吹管进入滤袋内部，形成一个高压气团。
这个高压气团会使滤袋内部的滤料膨胀，从而将粘附在滤袋上的粉尘震落下来。
同时，喷吹气体味将粉尘带到排放装置中，最终通过排放装置排出。
4. 排放阶段：经过清灰操作后，滤袋恢复原有的过滤状态，继续进行下一轮的过滤工作。
清灰控制器会根据设定的时间间隔或者压差信号来控制脉冲喷吹系统的工作，以保证除尘器的高效运行。
脉冲除尘器工作原理的核心在于脉冲喷吹系统的清灰操作。
通过定时或者根据压差信号控制喷吹系统的工作，保证滤袋的清洁状态，从而确保除尘器的高效过滤效果。
脉冲除尘器具有结构简单、操作方便、清灰效果好等优点，在工业生产中得到广泛应用。
S7—300PLC在焦化厂地面除尘站脉冲除尘器的应用
Ｉ ／ 块 可 供 选 择 ：无 需 电池 备 份 、免 Ｏ模
维护。 在 系 统 硬 件 构 成 上 除 尘 控 制 系 统 有 两 台 上 位 机 内 置 编 程 软 件 ，３ 个 西 Ｏ 门 子 ｓ —０ Ｐ Ｃ 块 组 成 。 上 位 机 为 ７３ ０ Ｌ 模
提 高 除 尘 效 果 降 低 烟 尘 排 放 量 ，公 司 功 能 丰 富 的 指 令 集 ，高 级 的 编 程 工 具 ／ 块 ，能 满 足 各 种 ０模 配 备 了地 面 除 尘 站 系 统 。 在 地 面 除 尘 以 及 品 种 繁 多 的 Ｉ 站 使 用 了 脉 冲 布 袋 除 尘 器 。 脉 冲 布 袋 行 业 的控 制 任 务 。Ｓ ．０ 系￣ Ｐ Ｃ 有 ７３ ０ ｔＬ 具 Ｊ
３、低 压控 制系统 的组 成 及功能
组 成 内 部 控 制 程 序 ， 以
作 为 生 产 工 艺 设 备 的 布 袋 除 尘 及 其 它 监 测
器 。可靠 性是 第一位 的。在 系统 控制 措 施 等 控 制
程 序 中包 括 ： 出 焦 和 装 煤 运 排 灰 控 制
系 统 所 组
出 焦 脉 ； 中除 尘 器 设 计 为 １ 个 除 ０ 尘仓 ，为 了
３１脉 冲 清 灰 ．
一
Ｖ５３版 本 ，人机 界 面 组 态 软 件 为 西 门 ＿
２ 、Ｐ Ｃ 型及 系统硬 件 Ｌ 选 构成
比 ， 选 用 了 德 国 Ｓ Ｅ ＥＮＳ 司 的 ＩＭ 公子 Ｗ Ｉ 来自 ．版 本 。 ＮＣ ６０ ．
主机 架 Ｐ Ｃ采 用 Ｃ Ｕ３ ５２ Ｐ 为 Ｌ Ｐ －Ｄ 作 １
脉冲除尘设备操作方法
脉冲除尘设备操作方法
脉冲除尘设备主要用于清除工业生产过程中产生的粉尘，操作方法如下：
1. 确保脉冲除尘设备的电源正常，并将其连接到产生粉尘的设备或工艺过程上。
2. 启动脉冲除尘设备，将其调至工作状态。
根据设备的具体情况，可能需要根据粉尘产生的频率和量来设置清灰间隔和清灰时间。
3. 正常工作状态下，脉冲除尘设备会自动检测粉尘浓度，并在粉尘浓度达到设定值时进行清灰操作。
清灰时，设备会产生一系列脉冲气流，将粉尘从过滤器或过滤袋上吹下来。
4. 定期检查脉冲除尘设备的运行情况，包括检查过滤器或过滤袋的状况，清理设备的堵塞或积聚的灰尘，并对设备进行维护和保养。
5. 若脉冲除尘设备出现故障或异常工作情况，应立即停止使用并联系维修人员进行检修和维修。
6. 在长时间不使用脉冲除尘设备时，应关闭设备电源并对设备进行清洗，并妥善存放。
请注意，对于不同型号和品牌的脉冲除尘设备，操作方法可能会有所不同，应按
照设备说明书和操作手册进行操作。
脉冲除尘器工作原理
脉冲除尘器工作原理脉冲除尘器工作原理：当含尘气体由进风口进入除尘器，首先碰到进出风口中间的斜板及挡板，气流便转向流入灰斗，同时气流速脉冲除尘器是在袋式除尘器的基础上改进的新型高效脉冲除尘器，综合了分室反吹各种脉冲喷吹除尘器的优点，克服了分室清灰强度不够，进出风分布不均等缺点，扩大了应用范围。
XMC型脉冲除尘器的结构有其特点，所以提高了收尘效率、适应能力，延长了滤袋的使用寿命，经过多年生产实践，设备运行稳定、维修量小、组合范围大，深受广大用户好评。
脉冲除尘器系列产品可广泛用于沥青拌合楼破碎、磨机、烘干机、炉窑等粉尘及烟尘的收尘系统，除尘器滤袋的材质一般采用涤纶针刺毡，其允许连续使用温度≤120℃，如滤袋采用美塔斯高温针刺毡，其允许使用温度可达204℃。
本系列脉冲除尘器按不同规格电磁阀可组合多种不同规格的除尘器，本系列除尘器能负压或正压操作，其本体结构无任何改变，收尘效率达99.8%以上，净化气体含尘浓度<100mg/m3，本系列除尘器如用于寒冷地区或烟气低于零点时需增设保温加热装置，壳体也要作相应变。
脉冲除尘器工作原理：当含尘气体由进风口进入除尘器，气流便转向流入灰斗，同时气流速度放慢，由于惯性作用，使气体中粗颗粒粉尘直接流入灰斗。
起预收尘的作用，进入灰斗的气流随后折而向上通过内部装有金属骨架的滤袋粉尘被捕集在滤袋的外表面，净化后的气体进入滤袋室上部清洁室，汇集到出风口排出，含尘气体通过滤袋净化的过程中，随着时间的增加而积附在脉冲除尘器上的粉尘越来越多，增加滤袋阻力，致使处理风量逐渐减少，为正常工作，要控制阻力在一定范围内(140-170毫米水柱)，必须对滤袋进行清灰，清灰时由脉冲控制仪顺序触发各控制阀开启脉冲阀，气包内的压缩空气由喷吹管各孔经文氏管喷射到各相应的滤袋内，滤袋瞬间急剧膨胀，使积附在滤袋表面的粉尘脱落，滤袋得到再生。
清下粉尘落入灰斗，经排灰系统排出机体。
由此使积附在滤袋上的粉尘周期地脉冲喷吹清灰，使净化气体正常通过，保证除尘系统运行。

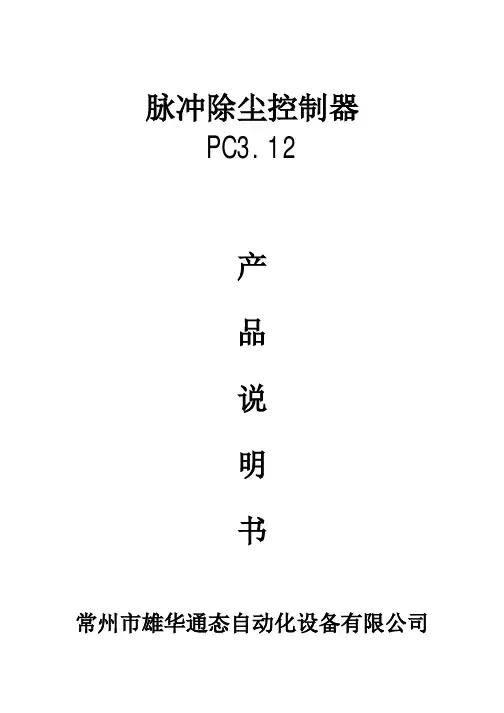

脉冲除尘控制器PC3.12产品说明书
脉冲除尘控制器PC3.12产品说明书常州市雄华通态自动化设备有限公司一、功能概述脉冲除尘控制器是专门为袋式除尘装置配套的控制器，适宜于在线或离线除尘模式，工作稳定可靠，操作简单使用方便，无需使用专业编程语言及工具（编程器或电脑），只要了解基本说明即可自由输入你想要的各参数。
本产品已广泛应用于环境保护工程中。
二、产品规格n XHCC-8MR [离线式中最多可以四缸一阀（或2缸3阀），在线式中控制八个阀]n XHCC-16MR [离线式中最多可以四缸三阀，在线式中控制十六个阀]三、控制器面板和功能说明1、端子功能：COM0、Y0、Y1、Y2…….Y17：开关量输出点【8MR上的Y10到Y17是无效的】；L和N：交流电源220V，50Hz输入端；X0：与COM连接控制器自动运行；2、功能代码及说明1）、控制器面板和功能说明PRG键：连续按三秒可进入或退出编程模式。
∧和∨键：增/减键（按一次，数据增/减“1”）。
《/SET键：移位/确定键（点动《/SET键：移位设定数据位）2)、XHCC-16MR（8MR）脉冲控制器功能代码及说明附表（用于单脉冲控制）脉冲除尘控制器说明书PC3.12 2012-6-16 功能号功能范围单位说明t 00 密码位2000t 01 气缸动作后的第一个电磁阀动作之间的时间设定0-999.9 0.1秒见时序图t 02 脉宽时间0.1-999.9 0.1秒t 03 间隔时间0-99.9 0.1秒t 04 气缸延时关闭时间0-999.9 0.1秒见时序图t 05 上一气缸关闭到下一气缸开启的时间设定0-999.9 0.1秒见时序图t 06 单元内电磁阀个数设定1-16 个8MR的最大数是8t 07 单元数0-8 个单脉冲控制设置见附表 t 08 循环间隔0-999.9 0.1秒t 09 电磁阀工作方式选择 1 =0 换缸不换阀Ta1 设定天数1-366 天厂方权益保护设大于367天无效Ta2 设定小时1-239 0.1小时厂方权益保护Ta3 累计天数天厂方权益保护Ta4 累计小时0.1小时厂方权益保护附表（用于单脉冲控制）功能号功能设定值单位说明t 01 气缸动作后的第一个电磁阀动作之间的时间设定0 0.1秒见时序图t 02 喷吹时间根据要求设定0.1秒t 03 间隔时间根据要求设定0.1秒t 04 气缸延时关闭时间0t 05 上一气缸关闭到下一气缸开启的时间0 0.1秒见时序图t 06 电磁阀数量根据要求设定t 07 单元数0 个单脉冲控制t 08 循环间隔根据要求设定说明：脉冲控制器每次输出一位驱动电压；一个驱动电压持续时间，称为脉冲宽度（脉宽）；相邻两个驱动电压之间的间隔时间，称为脉冲间隔；控制器对所有位的电磁阀驱动输出所需要的时间，称为脉冲周期；两个脉冲周期的停顿时间，称为循环间隔。
除尘脉冲控制仪源码程序
除尘脉冲控制仪源码程序
【实用版】
目录
1.概述
2.源码程序的功能
3.源码程序的实现
4.源码程序的应用
5.总结
正文
1.概述
除尘脉冲控制仪是一种用于清除工业设备上灰尘和颗粒物的设备，其工作原理是通过脉冲喷射压缩空气来清除灰尘。
而源码程序则是控制除尘脉冲控制仪的核心部分，它决定了控制仪的运行方式和功能。
2.源码程序的功能
源码程序主要包括以下几个功能：
(1) 控制脉冲阀的开关，以实现脉冲喷射压缩空气；
(2) 控制脉冲喷射的时间和间隔，以保证除尘效果；
(3) 监测除尘设备的工作状态，以便进行故障诊断和维护；
(4) 与上位机通讯，实现远程控制和数据采集。
3.源码程序的实现
源码程序主要采用 C 语言编写，利用单片机或 PLC 作为控制核心。
程序设计过程中需要考虑以下几个方面：
(1) 对硬件设备的驱动：包括脉冲阀、传感器等设备的驱动；
(2) 控制算法的设计：根据除尘设备的工作原理和要求，设计合适的控制算法；
(3) 人机界面的设计：提供友好的人机界面，方便操作人员进行参数设置和故障诊断；
(4) 数据通信的实现：实现与上位机的数据通信，以便进行远程控制和数据采集。
4.源码程序的应用
源码程序广泛应用于各种工业除尘设备中，如袋式除尘器、旋风除尘器、静电除尘器等。
它可以提高除尘效果，降低设备故障率，提高生产效率。
5.总结
除尘脉冲控制仪源码程序是控制除尘设备的核心部分，它决定了控制仪的运行方式和功能。
源码程序的实现需要考虑硬件设备的驱动、控制算法的设计、人机界面的设计以及数据通信的实现。
脉冲清灰原理
脉冲清灰原理
脉冲清灰原理指的是应用脉冲气流来清除过滤器或除尘器表面的粉尘。
脉冲清灰系统通常包括气源、脉冲控制器、脉冲阀和喷吹装置。
脉冲清灰的过程如下：
1. 当过滤器或除尘器表面的粉尘积累到一定程度时，脉冲控制器发出信号，打开脉冲阀。
2. 气源通过脉冲阀向喷吹装置提供高压气流，喷吹装置会将气流转化为脉冲喷射，通过喷嘴喷向过滤器或除尘器。
3. 脉冲喷射产生的高速气流冲击粉尘，使其脱落并被带走。
同时，气流也会重新分布和排列过滤器或除尘器上的滤料，保持其过滤性能。
4. 必要时，脉冲清灰系统可以根据设定的间隔时间进行自动清灰，或者通过手动控制进行清灰操作。
脉冲清灰原理具有清灰效率高、能耗低、操作方便等优点，广泛应用于工业领域的煤矿、钢铁、水泥等行业的除尘设备中，有效改善了工作环境，保证了生产的稳定性和安全性。
脉冲除尘控制器说明书
脉冲袋式除尘器控制仪(在线式LC10D,LC10A,LC10D,LC10A,LC30D,LC30A)使用说明书1.5.160111常州市凌川自动化科技有限公司-1- 目录一、仪器的主要特点 (2)二、仪器的工作原理和参数 (2)三、接线图 (3)四、设置方法 (4)五、型号含义 (5)六、电气参数 (5)七、外形尺寸和安装孔位置 (6) 常州市凌川自动化科技有限公司-2-一、仪器的主要特点本控制仪是用于袋式脉冲除尘器的主控装置，根据设定参数，输出脉冲信号，控制气动阀或电磁阀，进而控制压缩空气对滤袋进行喷吹清灰，以保证除尘器处理能力和收尘效率。
l 本控制器采用意法半导体ST 公司生产的基于ARM 内核的工业级高速微处理器，性能稳定可靠；l 外观设计美观大方；按键布局直观，合理；l 控制器外壳采用ABS 工程塑料，全密封防水设计，可防止灰尘和水侵入，延长控制器使用寿命。
l 线路板上有醒目的标示符，可方便进行功能设置；l 可根据除尘器清灰要求，调整脉冲宽度、脉冲间隔和周期间隔。
l 输出位置设有输出点的工作指示，可快速判断输出点的状态； l 设有无源压差输入点，可由压差控制清灰；l 广泛应用于窑炉，水泥立窑、矿山等行业的除尘清灰系统中。
二、仪器的工作原理和参数脉冲宽度：每一路驱动电压的持续时间；脉冲间隔：输出两路相邻驱动电压的间隔时间； 输出路数：所有脉冲阀的数量；除尘周期：控制仪完成对所有（输出路数）脉冲电磁阀驱动输出的时间（该时间自动计算，无需设置）；周期间隔：两个相邻除尘周期的间隔时间；常州市凌川自动化科技有限公司 -3-三、接线图运行控制干接点可连接压差传感器，实现压差控制清灰，如不使用传感器，可将电路板上的“运行”跳线用跳线帽短接。
LC-PDC-ZC10D:电源AC 220V 50Hz 公共端运行控制无源干接点通讯输出电磁阀LC-PDC-ZC20D:电源AC 220V 50Hz 公共端运行控制无源干接点通讯输出电磁阀LC-PDC-ZC30D:电源AC 220V 50Hz公共端运行控制无源干接点通讯输出电磁阀 常州市凌川自动化科技有限公司四、设置方法-4-常州市凌川自动化科技有限公司 -5-五、型号含义六、电气参数LC-PDC-ZC10D LC-PDC-ZC24D LC-PDC-ZC36D 输入电压 交流220V 50Hz 脉冲阀门数 1-10 1-241-36 脉冲阀电源 直流24V ，0.8A （最大1.0A ） 脉冲宽度 0.01~99.99秒 脉冲间隔 1~9999秒 周期间隔10~99990秒 常州市凌川自动化科技有限公司-6-七、外形尺寸和安装孔位置1-24路 外形: 160*160*80mm30-36路 外形: 230*150*85mm。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
提升阀输出波形
提升阀 #1
提升间隔
脉冲阀输出波形
阀 #1 阀 #2
共m个室(提升阀)
... 提升阀 #2
... 提升阀 #m
... 提升阀 #1
提升间隔
阀 #n
...
室间隔
周期间隔
...
...
脉冲宽度
脉冲间隔
每室脉冲阀个数n
脉冲宽度：每一路驱动电压的持续时间； 脉冲间隔：输出两路相邻驱动电压的间隔时间； 提脉间隔：等待提升阀动作完成的时间（提升间隔），同时也是同一个 室脉冲阀输出完毕后等待提升阀关闭的时间； 组脉冲数：一个单元室的脉冲阀数量； 提升阀数：提升阀数量，即组数或者单元室数量；
160
80
129
4-M4
147
30-36 路 外形: 230*150*85mm
230
85
219 4-M4
160 150
119
-7-
-2-
常州市凌川自动化科技有限公司
室间隔：两个相邻单元室的动作间隔时间； 周期间隔：所有单元室除尘完毕后到下一个除尘周期的间隔时间；
三、接线图
运行控制干接点可连接压差传感器，实现压差控制清灰，如不使用 传感器，可将电路板上的“运行”跳线用跳线帽短接。 LC-PDC-LC10D:
脉冲袋式除尘器控制仪
(离线式)
使 用 说 明 书
常州市凌川自动化科技有限公司
1.5.160111
常州市凌川自动化科技有限公司
目录
一、仪器的主要特点................................................................................ 2 二、仪器的工作原理和参数 .................................................................... 2 三、接线图 ............................................................................................... 3 四、设置方法............................................................................................ 5 五、型号含义............................................................................................ 6 六、电气参数............................................................................................ 6 七、外形尺寸和安装孔位置 .................................................................... 7
-1-
常州市凌川自动化科技有限公司
一、仪器的主要特点
本控制仪是用于袋式脉冲除尘器的主控装置，根据设定参数，输出脉 冲信号，控制气动阀或电磁阀，进而控制压缩空气对滤袋进行喷吹清灰， 以保证除尘器处理能力和收尘效率。 l 本控制器采用意法半导体 ST 公司生产的基于 ARM 内核的工业级高速
脉冲控制仪
输出电压: D: 24/30/36 等可选
控制方式: ZC: 在线控制 LC: 离线控制
六、电气参数
输入电压 脉冲阀电源 提升阀数量 每组脉冲阀数 脉冲宽度 脉冲间隔 提脉间隔 室（组）间隔 周期间隔
LC-PDC-LC10D LC-PDC-LC20D LC-PDC-LC30D
微处理器，性能稳定可靠； l 外观设计美观大方；按键布局直观，合理； l 控制器外壳采用 ABS 工程塑料，全密封防水设计，可防止灰尘和水侵
入，延长控制器使用寿命。 l 线路板上有醒目的标示符，可方便进行功能设置； l 可根据除尘器清灰要求，调整脉冲宽度、脉冲间隔和周期间隔。 l 输出位置设有输出点的工作指示，可快速判断输出点的状态； l 设有无源压差输入点，可由压差控制清灰； l 广泛应用于窑炉，水泥立窑、矿山等行业的除尘清灰系统中。
运行
脉冲宽度 脉冲间隔 周期间隔 输出路数
设置脉冲间隔
按[设置] 键
运行
脉冲宽度 脉冲间隔 周期间隔 输出路数
设置周期间隔
按[设置] 键
运行
脉冲宽度 脉冲间隔 周期间隔 输出路数
设置输出路数
按[设置] 键
在运行模式下： 运行指示灯亮。对应的指示灯代 表当前处于的状态。 如果 [运行控制] 断开，则输出停
-3-
公共端 一组(室)
常州市凌川自动化科技有限公司
提升阀
脉冲阀
-4-
常州市凌川自动化科技有限公司
四、设置方法
运行状态
运行
脉冲宽度 脉冲间隔 周期间隔 输出路数
按[设置] 键
设置脉冲宽度
运行
脉冲宽度 脉冲间隔 周期间隔 输出路数
按[设置] 键
交流 220V 50Hz
直流 24V，0.8A（最大 1.0A）
0-5
0-10
0-15
1-10
1-20
1-30
0.01~99.99 秒
1~9999 秒
1~9999 秒
1~9999 秒
10~99990 秒
-6-
常州市凌川自动化科技有限公司
七、外形尺寸和安装孔位置
1-24 路 外形: 160*160*80mm
止，并显示 ----
在设置模式下: 参数对应的指示灯闪烁。 通过旋钮 [顺时针]/[逆时针] 旋转 或 按键 [上]/[下] 对当前闪烁的那 一位数值进行加减。 按 [移位] 按钮可选择修改 个,十, 百,千 哪一位。
-5-
五、型号含义
常州市凌川自动化科技有限公司
LC-PDC-LC 10 D
通讯
电源 AC 220V 50Hz 公共端
LC-PDC-LC20D:
通讯
输出电磁阀
运行控制 无源干接点
电源 AC 220V 50Hz 公共端
LC-PDC-LC30D:
输出电磁阀
运行控制 无源干接点
通讯
电源 AC 220V 50Hz
公共端
输出电磁阀
运行控制 无源干接点
根据不同的参数配置，每个点的功能有所不同： 以 LC-PDC-LC20D 为例: 现配置为 4 个单元室，每个单元室有 4 个 脉冲阀。则参数：提升阀数=4，组脉冲数=4，接线图如下：
