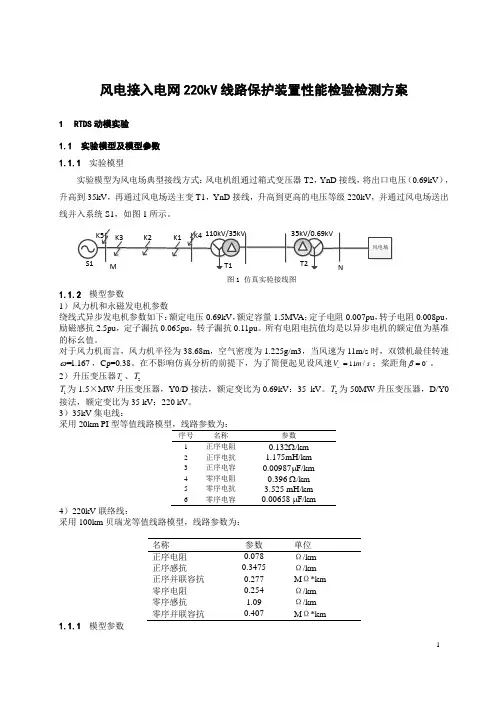

风电接入电网220kV 线路保护装置性能检验检测方案1RTDS 动模实验1.1 实验模型及模型参数 1.1.1 实验模型实验模型为风电场典型接线方式：风电机组通过箱式变压器T2，YnD 接线，将出口电压（0.69kV ），升高到35kV ，再通过风电场送主变T1，YnD 接线，升高到更高的电压等级220kV ，并通过风电场送出线并入系统S1，如图1所示。
图1 仿真实验接线图1.1.2 模型参数1）风力机和永磁发电机参数 绕线式异步发电机参数如下：额定电压0.69kV ，额定容量1.5MV A ；定子电阻0.007pu ，转子电阻0.008pu ，励磁感抗2.5pu ，定子漏抗0.065pu ，转子漏抗0.11pu 。
所有电阻电抗值均是以异步电机的额定值为基准的标幺值。
对于风力机而言，风力机半径为38.68m ，空气密度为1.225g/m3，当风速为11m/s 时，双馈机最佳转速=1.167ω，Cp=0.38。
在不影响仿真分析的前提下，为了简便起见设风速11/WV m s =；桨距角0oβ=。
2）升压变压器1T 、2T1T 为1.5×MW 升压变压器，Y0/D 接法，额定变比为0.69kV ：35 kV 。
2T 为50MW 升压变压器，D/Y0接法，额定变比为35 kV ：220 kV 。
3）35kV 集电线：采用20km PI 型等值线路模型，线路参数为：序号 名称 参数1 正序电阻 0.132Ω/km2 正序电抗 1.175mH/km3 正序电容 0.00987μF/km4 零序电阻 0.396 Ω/km5 零序电抗 3.525 mH/km6 零序电容0.00658 μF/km4）220kV 联络线：采用100km 贝瑞龙等值线路模型，线路参数为：名称 参数单位 正序电阻0.078 Ω/km 正序感抗0.3475 Ω/km 正序并联容抗0.277 M Ω*km 零序电阻0.254 Ω/km 零序感抗1.09 Ω/km 零序并联容抗0.407 M Ω*km1.1.1 模型参数1.1.1.2变压器参数发电机侧变压器参数配合发电机设置。
220kV线路保护检验方法
注意：在试验接线中，将试验仪的UZ接于保护的开口三角电压回路L。
1、纵联方向保护检验：仅投入主保护压板1LP18（1）短接11D8—11D36，11D9—11D37；1D48—1D55（如有收发信机则将收发信机电源给上，然后将短接片置于“负载”下。
（2）模拟A相接地故障故障前正常负荷状态为12秒；直接用阻抗界面时，使Z=0.95*Zzdp2=0.95*2.18=2.07Ω,Φ=Φlm,故障时间=0.1s；用电流电压界面时，使I=3A，U=0.95*（1+0.83）*3* Zzdp2=11.37V,故障相电压超前故障相电流为零序灵敏角Ps0=80°。
（非故障相电压为正常电压，非故障相电流为0A）；（（4）模拟AB相间故障故障前正常负荷状态为12秒；直接用阻抗界面时，使Z=0.95*Zzdpp2=0.95*4.6=4.37Ω,Φ=Φlm,故障时间=0.1s；用电流电压界面时，使IA=3A，Uab=0.95*2*3* Zzdpp2=26.22V,故障相间电流的超前相IA滞后故障相电压超前相UA为正序灵敏角Ps1=80°，滞后相电流IB与IA 相差180°。
（非故障相电压为正常电压，非故障相电流为0A）；（5）模拟BC、CA相间故障，方法同上。
（6）保护信息为D++。
2、纵联零序方向保护。
投入主保护压板1LP18和零序保护压板1LP17（1）短接1D48—1D55、11D8—11D36，11D9—11D37；（如有收发信机则将收发信机电源给上，然后将短接片置于“负载”下。
（2）模拟A相接地故障故障前正常负荷状态为12秒；用电流电压界面时，使I=(I0zdF*1.05)A，U=53V,故障相电压超前故障相电流为零序灵敏角Ps0=80°。
（非故障相电压为正常电压，非故障相电流为0A）；故障时间为0.1s保护发单跳令。
（3）模拟B、C相接地故障，方法同上。
(4)用I=(I0zdF*0.95)A,检验可靠不动。
PCS902GC型线路保护装置检验规程(220kV)
PCS902GC型线路保护装置检验规程（220kV）二〇一二年十二月福建电力有限公司目录一、检验项目..................................................................................................................................... - 4 -二、检验内容 ................................................................................................................................ - 5 -1试验项目..................................................................................................................................... - 5 -1.1装置型号及参数 ................................................................................................................ - 5 -1.2配置文件检查（待定）..................................................................................................... - 5 -1.3二次回路检查 .................................................................................................................... - 5 -1.4装置外部检查 .................................................................................................................... - 5 -1.5装置二次回路绝缘检查..................................................................................................... - 6 -1.6电缆二次回路绝缘检查..................................................................................................... - 6 -1.7装置逆变电源检验 ............................................................................................................ - 6 -1.7.1逆变电源使用年限检查 ............................................................................................ - 6 -1.7.2逆变电源的自启动性能校验（负载状态下） ........................................................ - 6 -1.8装置上电检查 .................................................................................................................... - 6 -1.8.1通电自检.................................................................................................................... - 6 -1.8.2软件版本检查 ............................................................................................................ - 6 -1.8.3时钟整定及对时功能检查 ........................................................................................ - 7 -1.8.4定值整定及其失电保护功能检查 ............................................................................ - 7 -1.9光功率检查 ........................................................................................................................ - 7 -1.10采样值功能检验 ................................................................................................................ - 7 -1.11装置开关量检验 ................................................................................................................ - 8 -1.11.1GOOSE开入.............................................................................................................. - 8 -1.11.2GOOSE开出.............................................................................................................. - 8 -1.11.3硬接点开入................................................................................................................ - 9 -1.11.4硬接点开出................................................................................................................ - 9 -1.12远方控制试验 .................................................................................................................... - 9 -1.12.1软压板远方投退试验 ................................................................................................ - 9 -1.12.2定值区远方切换 ...................................................................................................... - 10 -1.12.3定值远方修改 .......................................................................................................... - 10 -1.12.4远方复归.................................................................................................................. - 10 -1.13定值检验 .......................................................................................................................... - 10 -1.13.1纵联保护校验 .......................................................................................................... - 10 -1.13.1.1纵联距离保护检验.......................................................................................... - 10 -1.13.1.1.1模拟单相接地故障 ..................................................................................... - 10 -1.13.1.1.2模拟相间故障 ............................................................................................. - 11 -1.13.1.2纵联零序方向过流元件.................................................................................. - 11 -1.13.2工频变化量阻抗 ...................................................................................................... - 11 -1.13.2.1单相接地故障.................................................................................................. - 11 -1.13.2.1.1单相接地故障 ............................................................................................. - 11 -1.13.2.1.2相间故障 ..................................................................................................... - 12 -1.13.3接地距离保护 .......................................................................................................... - 12 -1.13.3.1接地距离Ⅰ段.................................................................................................. - 12 -1.13.3.2接地距离Ⅱ段.................................................................................................. - 12 -1.13.3.3接地距离Ⅲ段.................................................................................................. - 13 -1.13.4相间距离保护 .......................................................................................................... - 13 -1.13.4.1相间距离Ⅰ段.................................................................................................. - 13 -1.13.4.2相间距离Ⅱ段.................................................................................................. - 13 -1.13.4.3相间距离Ⅲ段.................................................................................................. - 14 -1.13.5零序过流保护 .......................................................................................................... - 14 -1.13.5.1零序过流Ⅱ段元件.......................................................................................... - 14 -1.13.5.2零序过流Ⅲ段元件.......................................................................................... - 14 -1.13.5.3零序功率方向.................................................................................................. - 15 -1.13.5.4零序最小动作电压.......................................................................................... - 15 -1.13.6PT断线过流元件 .................................................................................................... - 15 -1.13.6.1零序过流判别元件.......................................................................................... - 15 -1.13.6.2相过流判别元件.............................................................................................. - 15 -1.13.7合闸于故障零序电流判据元件 .............................................................................. - 15 -1.13.8保护反方向出口故障性能检验 .............................................................................. - 16 -1.13.9重合闸时间测试（单重方式） .............................................................................. - 16 -1.14逻辑检查 .......................................................................................................................... - 16 -1.14.1正常逻辑检查 .......................................................................................................... - 16 -1.14.2SV检修位对保护逻辑影响 ......................................................... 错误！未定义书签。
220kV开化变110kV、220kV线路保护检验作业指导书.
云南火电建设公司调试所作业指导书工程名称：220kV开化变电站工程项目名称：110kV、220kV线路保护检验2012年05月28日发布 2012年05月30日实施云南省火电建设公司调试所发布前言为保证220kV开化变电站工程110kV、220kV线路保护调试作业紧张有序地进行，科学合理地利用人力与物力资源，以及确保本工程能安全地生产、按质量按工期地完成，确保各工序全面处于受控状态，根据本工程的施工特点及要求，特编写本作业指导书。
本作业指导书由云南省火电建设公司调试所提出本作业指导书由云南省火电建设公司调试所总工室归口本作业指导书起草人：崔立白春林本作业指导书审核人：本作业指导书批准人：本作业指导书由云南火电建设公司调试所负责解释目次1 适用范围2 编写依据3 工程概况4 作业流程5 安全风险辨析与预控6 作业准备7 作业方法8 质量控制措施及检验标准1 适用范围本作业指导书适用于220kV开化变电站110kV、220kV线路保护检验调试工作。
2 编写依据表2-1编写依据3 工程概况3.1、220kV开化变电站工程电气建设规模：电压等级：220kV/110kV/35kV主变压器：主变最终规模为3x180MVA，三相三卷有载调压变压器，本期建成2台。
电气主接线：220kV部分：220kV采用双母线接线，按本期规模建设I、Ⅱ组母线，220kV进出线最终6回，本期新建2回，均至220kV文山变。
110kV部分：110kV采用双母线接线，按本期规模建设I、Ⅱ组母线，110kV进出线最终14回，本期建成7回，分别至乾塘变2回，至氧化铝变专用变1回，至西山变3回，至城南变1回。
35kV部分：35kV采用独立单母线接线，本期建成35kV I、II段母线,预留 35kV III 段母线，35kV不出线，接所用变及无功补偿装置。
无功补偿装置部分：变电站按照每台主变配置3组电容器考虑场地布置，最终装设9组电容器组；本期工程建设2台主变低压侧的无功补偿装置，即装设6组并联电容器。
220kV线路保护检验调试
模块一220kV线路保护检验调试概述新安装投运的线路保护装置，第一年内需进行一次全部检验；微机型线路保护每两年进行一次部检，每六年进行一次全检。
高压线路保护种类较多，厂家各异，但检验调试内容和步骤基本相同，下面以LFP901A高压线路保护为例，说明其检验调试的基本步骤。
LFP-901A保护装置由工频变化量方向元件和零序方向元件实现纵联快速主保护，由工频变化量距离元件构成快速I段保护，由三段式相间和接地距离及二个延时段零序方向过流作为全套后备保护。
保护分相出口，可实现单相、三相和综合重合闸方式。
1、工作任务现场有220kV高压输电线路保护屏一面，需停电进行保护年检，要求在规定时间内完成保护年检项目。
2、工作条件2.1LFP-901A高压线路保护屏柜。
2.2微机保护测试仪及配套试验线，万用表，兆欧表。
2.3螺钉旋具，绝缘胶布。
3、操作注意事项3.1新安装检验调试中，应注意检查接入线路保护屏的电流、电压回路极性的正确性；应认真清理线路保护屏至母差保护屏相应失灵启动回路及母差出口至该线路保护屏跳闸回路接线是否正确；应认真清理线路保护屏与安控装置或备自投装置是否有输入及出口回路的连接。
3.2应注意检查线路保护电压切换回路的正确性，以及旁路保护代路时高频通道切换的正确性。
3.3对于新建或改建线路保护装置，或运行中断路器操作机构更换后，应检查断路器操作箱跳、合闸保持电流的整定值与实际开关操作机构参数要求是否匹配。
3.4在与安控装置有接口回路的线路保护屏检验调试中，工作前应按《安控现场运行规程》做好安全措施，断开相应电流回路或停用安控装置。
安控装置如要跳该线路开关，则应清理安控屏至线路保护屏的出口跳闸回路及重合闸放电回路接线的正确性。
3.5对于装设有备自投的线路，检验工作前应退出相关备自投装置。
调试中应检查相关备自投开入回路的正确性。
4、危险点分析4.1为防止线路保护调试过程中可能造成失灵保护误动作全切一段母线，应检查线路保护屏上的失灵启动或出口压板是否确已退出，并在线路保护屏后，断开其失灵启动出口回路并用绝缘胶布将解开电缆线分别包好。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
中国南方电网有限责任公司
220kV线路保护装置送样检测技术标准
1、总则
为规范南方电网公司（以下简称公司）220kV 线路保护的送样检测工作，保证抽检项目的合理性及结果判定的准确性，确保公司采购的220kV 线路保护产品质量满足相关标准、采购合同的要求，特制定本标准。
2、适用范围
本标准适用于进入南方电网公司运行的220kV 线路保护装置设备的送样检测。
3、规范性引用文件
下列文件对于本文件的应用是必不可少的。
凡是注日期的引用文件，仅注日期的版本适用于本文件。
凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。
GB/T 14285-2006 继电保护和安全自动装置技术规程
GB/T 15145-2008 输电线路保护装置通用技术条件
GB/T 26864-2011 电力系统继电保护产品动模试验
DL/T 478-2013 继电保护和安全自动装置通用技术条件
Q/CSG1203005-2015 南方电网电力二次装备技术导则
Q/CSG 110011-2012 南方电网220 kV线路保护技术规范
Q/CSG 110010-2011 南方电网继电保护通用技术规范
4、判定准则
各检测项的评价分为关键指标和一般指标，满足所有关键项指标要求的检测样品判定为合格，一般项指标只做参考。
保护定值的整定误差为一般指标。
5、动态模拟试验系统示意图
5.1试验模型1（功率倒向模型）
试验模型采用无互感双回线，M侧PT安装在线路侧，N侧PT安装在母线侧，保护安装L1线。
L1
K3K6K2CT4BRK4
K4CT2BRK2
PT2L2
K5
PT1
M
N K7CT3BRK3CT1BRK1K1图1 功率倒向模型
5.2试验模型1（功率倒向模型）
试验模型采用同杆双回线，M 侧PT 安装在线路侧，N 侧PT 安装在母线侧，保护安装L1线。
线路分长线和短线两种型式。
L1
K3K6K2CT4
BRK4
K4CT2BRK2
PT2L2
K5
PT1
M
N K7CT3BRK3CT1BRK1K1图2 同杆双回线模型（线路另分长线和短线）
6、项目设置及类别定级
6.1 动态模拟试验
6.2 基本性能静态模拟试验
6.3 EMC测试项目
6.4 2M测试项目
附录绝缘性能检验项目
1.1绝缘电阻
在《南方电网继电保护通用技术规范》5.1.1.2规定的正常试验大气条件下，装置各独立电路与外露的可导电部分之间，以及电气上无联系的各独立电路之间，用电压为直流500V
1.2介质强度
在《南方电网继电保护通用技术规范》5.1.1.2规定的正常试验大气条件下，装置能承受GB/T14598.3规定的交流电压为2kV（强电回路）或500V（弱电回路）、频率为50Hz历时
按照国标GB/T 14598.3-2006要求，试验电压源也可选择用直流电压进行试验，试验电压值应为相应交流电压试验值的1.4倍。
1.3冲击电压
在《南方电网继电保护通用技术规范》5.1.1.2规定的正常试验大气条件下，装置的交直流输入回路、输入输出触点等各电路对地，以及电气上无联系的各独立电路之间，应能承受
GB/T14598.3规定的峰值为5kV（强电回路）或1kV（弱电回路）的1.2/50μs标准雷电波的。
