第八章铸铁
工程材料第八章PPT

原理:大量人工晶核→结晶均匀→截面上组织均匀 →性能均匀→断面敏感性小
应用:
孕育铸铁用来制造力学性能要求高,截面尺寸
变化较大的大型铸件,如:箱体,重型机床的床身、
液压件、齿轮和导轨《工,程缸材料体第八等章》。PPT课件
25
《工程材料第八章》PPT课件
26
《工程材料第八章》PPT课件
27
2. 球墨铸铁 球墨铸铁的石墨呈球状。 具有很高的强度,良好的塑性和韧性。综合机 械性能接近于钢,铸造性能好,成本较低,生产 方便,得到广泛应用。
可锻铸铁应用: 制造形状复杂、承受冲击和振动载荷的零件, 如汽车拖拉机的后桥外壳、管接头、低压阀门 等。
与球墨铸铁比,可锻铸铁成本低、质量稳定、 铁水处理简单、容易组织流水生产。尤其对于 薄壁件,若采用球墨铸铁易生成白口,需要进 行高温退火,采用可锻铸铁更为适宜。
《工程材料第八章》PPT课件
39
5. 特殊性能铸铁 铸铁中加入合金元素,得到具有特殊性能的合 金铸铁。 (1) 耐磨铸铁 激冷铸铁 白高口磷铸铁耐磨。采用激冷的办法使铸件表面获 得白磷高口的 铬铸质 耐铁量 磨。分 铸数 铁提、高奥到-贝0.4球%墨~铸0铁.6%,生成磷共 晶,用加呈金入断属Cr续型、网铸M状造o、形铸W 态件分、的布C耐u在磨等珠表合光面金体,元基其素体它,上部提。位高磷采基共用 砂晶体型硬强。度调 高 和整 , 韧铁 改 性水 善 ,化珠铸学光铁成体的分灰耐(口磨高铸性碳铁能、的等低 耐 得硅 磨 到) 性 更, 。 大保 提证 高。 白口层的深度。表面为白口铸铁,心部为灰口铸 铁组织,有一定的强度。 应用:制造轧辊、车轮等。
(3)石墨有良好的润滑作用,并能储存 润滑油,使铸件有很好的耐磨性能。
(4)石墨对振动的传递起削弱作用,使铸 铁有很好的抗振性能。
第8章铸铁

8.1 铸铁的石墨化
8.1.2冷却速度的影响
在生产过程中,铸铁的冷却速度越缓慢,或在高温下长时间保 温,有利于碳原子的扩散墨化过程可充分进行,结晶出的石 墨有多又大;冷却速度快,阻碍石墨化,促使白口化,铸铁 容易产生白口铸铁组织。

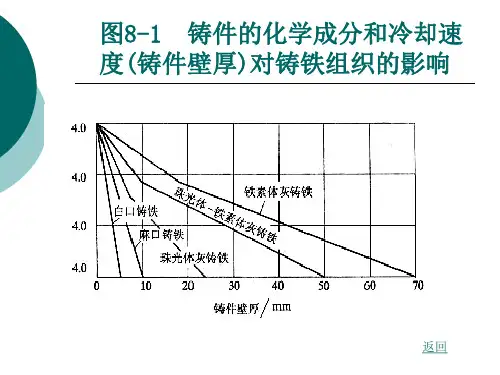

在其它条件一定的情况下,冷却速度与铸件的壁厚有关,壁厚 越大,冷却速度越小,越有利于石墨化,反之亦然。一般砂 型铸造条件下铸铁的化学成分和冷却速度(铸件壁厚)与铸铁 组织的关系如图8-1所示。
上一页 下一页 返回
8.2 灰铸铁
8.2.4灰铸铁的热处理
热处理只能改变灰铸铁的基体组织,不能改善石墨的形状和分 布。因此,灰铸铁经热处理后产生的强化效果不如钢和球墨 铸铁那样显著。 到目前为止,灰铸铁热处理的目的主要局限 于消除内应力和改变铸件硬度两方面。灰铸铁的热处理主要 是退火、正火和表面热处理。
承受较大应力和较重要的零件,如汽缸
体、齿轮、机座、床身、活塞、齿轮箱、
HT 250
250
油缸等
HT300
300
床身导轨,车床、冲床等受力较大的床
身、机座、主轴箱、卡盘、齿轮等,高
压油缸、泵体、阀体、衬套、凸轮,大
HT350
350
型发动机的曲轴、汽缸体、汽缸盖等
返回
表8-2可锻铸铁的牌号及用途
牌号
KTH300-06 KTH330-08 KTH350-10 KTH370-12 KTZ450-06 KTZ550-04 KTZ650-02 KTZ700-02
下一页 返回
8.5 其他铸铁
2.蠕墨铸铁的牌号、性能特点及用途 牌号中“RuT”表示“蠕铁”二字汉语拼音的大写字头,在
“RuT”后面的数字表示最低抗拉强度。蠕墨铸铁的牌号、机 械性能及用途如表8-3所示。
第八章铸铁

第八章铸铁教案首页一、章节:第八章铸铁第一节铸铁的石墨化及影响因素第二节灰铸铁二、教学目的:使学生了解铸铁的石墨化过程和灰口铸铁组织、性能及热处理和灰口铸铁的牌号。
三、教学方法:讲授与启发结合。
四、教学重点:灰口铸铁组织、性能及热处理和灰口铸铁的牌号。
五、教学难点:灰口铸铁组织、性能及热处理和灰口铸铁的牌号。
六、使用教具:挂图与模型。
七、课后作业:习题集:P142 1、3、5、6。
八、课后小结:第八章铸铁铸铁是指在凝固过程中经历共晶转变,用于生产铸件的铁基合金的总称。
在这些合金中,碳当量超过了在共晶温度时能使碳保留在奥氏体固溶体中的量。
铸铁中含有的碳、硅、锰元素及硫磷等杂质元素比碳钢多。
铸铁中的碳以游离碳化物(渗碳体)或以石墨(G)的形式存在。
根据碳在铸铁中的存在形式,铸铁可分为以下几种:1、白口铸铁这种铸铁中的碳主要以游离碳化物的形式析出,断口呈银白色。
2、灰口铸铁这种铸铁中的碳大部分或全部以石墨的形式析出,断口呈暗灰色。
3、麻口铸铁这种铸铁中的碳部分以游离碳化物形式析出,部分以石墨形式析出,断口灰、白相间。
此类铸铁硬脆性较大,故工业上很少使用。
第一节铸铁的石墨化及其影响因素石墨(G)具有六方晶格。
碳原子呈层状排列,同一层晶面上碳原子间距较近。
原子结合力较强。
层与层之间的距离较远,原子结合力较弱。
因此,石墨受力时,容易沿层面间滑移,故其强度、塑性和韧性极低,接近于零,硬度仅为3HBS。
,一、铸铁的石墨化铸铁中原子以石墨形式析出的过程称为石墨化。
按Fe—C(G)相图,铸铁的石墨化过程可分为以下三个阶段:第一阶段:包括从铸铁液中结晶出一次石墨(过共晶铸铁)和在1154℃通过共晶转变形成的共晶石墨。
第二阶段:在共晶温度和共析温度之间(1 154—738℃),奥氏体沿ES线析出二次石墨。
第三阶段:在738℃,通过共析转变而析出共析石墨。
二、影响石墨化的因素影响石墨化的主要因素是化学成分和冷却速度。
1.化学成分的影响碳和硅是强烈促进石墨化的元素,碳、硅含量越高,越易获得灰口组织。
工程材料及机械制造基础 第八章铸铁

第二阶段 石墨化
铸铁的显微组织
铸铁类型
完全进行 F+C 部分进行 F+P+C 未进行 P+C 灰口铸铁
部分进行 未进行
ILMTAM
未进行 未进行
Ld’+P+C Ld’
麻口铸铁 白口铸铁
14 14
华东交通大学 先进材料激光制造技术研究所 Institute of Laser Manufacture Technology for Advanced Materials, ECJTU
碳、硅含量对铸铁石墨化的影 响
麻口 铸 铁
C 白口铸铁
灰口铸铁
Si
华东交通大学 先进材料激光制造技术研究所 Institute of Laser Manufacture Technology for Advanced Materials, ECJTU
15 15
碳、硅量控制范围:2.5~4.0%C,1.0~3.0%Si。 Al、Cu、Ni、Co等元素对石墨化有促进作用。
P’
ILMTAM
华东交通大学 先进材料激光制造技术研究所 Institute of Laser Manufacture Technology for Advanced Materials, ECJTU
13 13
铸铁的石墨化程度与其组织之间的关系
(以共晶铸铁为例)
石墨化进行程度
第一阶段 石墨化
完全进行
二次结晶(1154℃→738℃)
共析石墨化
台车式石墨化退火炉
三次结晶( 738 ℃→室温)
ILMTAM
华东交通大学 先进材料激光制造技术研究所 Institute of Laser Manufacture Technology for Advanced Materials, ECJTU
第八章铸钢和铸铁的金相检验

二、灰铸铁
1.灰口铸铁的石墨类型 灰 口铸铁中石墨的大小、数量和分 布对机械性能有很大的影响。为 了便于比较,对铸铁中石墨进行 了分类评级,我国按石墨的形成 原因和分布特征,将其分为A、B、 C、D、E和F六种类型
A型石墨:
石墨片的尺寸和分布都比较均匀, 且无方向性。这种石墨是碳当量为 共晶成份或接近共晶成分的铁水在 共晶温度范围内从铁水中和奥氏体 同时析出的,其生成条件是具有较 小的过冷度,这样才能造成均匀生 核和长大,使各处的结晶和生长速 度相差不大,最后得到大小和分布 均匀的A型石墨。
0.2 MPa
5
ak
% kJ/m2
HB
QT400-17 F 400 250 17 600 179
QT420-10 F 420 270 10 300 207
QT500-5 F+P 500 350 5
- 147-241
QT600-2
P 600 420 2
- 229-302
QT700-2
P 700 490 2
由于石墨的存在,使铸铁具备下列特殊性能: ①优良的切削加工性; ②铸造性能好; ③减磨性及耐磨性很高; ④优异的消振性; ⑤低的缺口敏感性。
二、常用的铸铁
1、灰口铸铁(80%)
(1)牌号 “HT”—“灰铁”,数字—最低抗拉强度。
HT100、HT200、HT300(表3-22) 性能:强度较低,韧性较差 应用:承压件,如床身,机架,箱体,缸体,壳体 等 F、P和F+P三种基体
2、铸钢的组织特征和热处理
◆粗大的奥氏体晶粒
形成 “魏氏组织”:冷却时,铁 素体沿奥氏体晶界网状析出,沿一定 方向以片状生长,呈针状插入珠光体 内,塑性和韧性下降,不能直接使用。
模块八 铸铁

另外,灰铸铁的强度与铸件壁厚大小有关,在同一牌号 中,随着铸件壁厚的增加,其抗拉强度和硬度下降。因此, 在根据零件的性能要求去选择铸铁牌号时,必须注意到铸件 的壁厚,如果铸件的壁厚过大或过小,应根据具体情况适当 提高或降低铸铁的牌号。
四、灰铸铁的孕育处理
由于导致灰铸铁力学性能降低的主要原因是石墨片对基体连续性 的破坏作用,以及石墨尖角处应力集中的削弱作用,因而改善灰铸铁 力学性能的关键是改变石墨片的数量、大小及分布。实践证明,石墨 片越少、越细、分布越均匀,铸铁的力学性能越高。灰铸铁中石墨片 的数量主要与C、Si的含量,特别是与C的含量有关,因此如果降低C 、硅Si的含量,用以削弱石墨化程度,从而得到在珠光体上均匀分布 的细小石墨组织,就可以使灰铸铁的力学性能得到提高。但是随着C 、Si含量的降低,铸铁形成白口的倾向性增大,尤其对薄壁铸件,更 难免形成白口或麻口组织,反而使力学性能变坏。这一矛盾可通过孕 育处理来解决。即在浇注前,向C、Si含量较低的铁水中,加入一定 量的孕育剂(硅铁、硅钙),以促进石墨晶核的形成,这样即能获得 灰铸铁组织,又能使石墨细化,而且分布均匀,从而提高了灰铸铁的 力学性能。
综合训练
1.什么是铸铁?根据碳的存在形式和状态, 铸铁可分哪几种? 2.什么叫石墨化? 影响铸铁石墨化的主要因 素是哪些?
课题二 灰铸铁
任务提出
图8-2为某一机床的床身图,试根据床身的特点和性能要求,选择适 当的制造材料和热处理方法。
图8-2 某机床的床身
任务分析 机床床身用于支撑和牢固机床上的全部零件,主要承受较大的压 应力,也承受一定的弯曲应力和震动、冲击力,要求材料应具有足够的 刚度、强度和良好的减震耐磨性。同时由图8-2可知,机床床身的形 体尺寸大,结构复杂,不便于采用一般的机械加工方式加工。因此应 选用适于铸造加工、并且能够满足使用性能要求的金属材料制造,并 进行适当的热处理。
材料知识_铸铁ppt课件

可编辑课件PPT
12
金相组织
C型石墨块状石墨来自可编辑课件PPT13
铸件的外观质量
铸件尺寸、形状:应符合图纸要求,一般尺寸按铸 件图和GB/T 6414《铸铁尺寸公差和机械加工余量》 执行。供需双方根据具体情况可规定特殊要求,但 应在图样上特殊注明。
尺寸公差、加工余量:一般灰铸件的壁厚尺寸公差, 按该铸件选定的基本尺寸公差等级降低一级。
可编辑课件PPT
23
2.1球墨铸铁所涉及的标准
GB/T1348-1988 球墨铸铁件 CAYJS-17-90 铁素体球墨铸铁铸件技术条件 Q/CAYJS-17-2008球墨铸铁件(2009.1.1)
可编辑课件PPT
24
2.2球墨铸铁的牌号
铸件材料牌号通常是通过随件浇注的单铸试块,经加工 成试样后测定的力学性能而确定的。本标准针对汽车零 件的性能要求,按单铸试块的力学性能分为9个牌号 。
铸铁部分
铸铁是碳含量大于2.11%的铁碳合金。除碳以外,铸铁 还含有较多的Si、Mn和其他一些杂质元素。同钢相比, 铸铁熔炼简便、成本低廉,虽然强度、塑性和韧性较 低,但是具有优良的铸造性能,很高的减磨和耐磨性, 良好的消震性能和切削加工性能以及缺口敏感性低等 一系列优点。
按铸铁中是否有石墨存在,把铸铁分成灰铸铁和白口 铸铁。按石墨形态的不同,可以分为(普通)灰铸铁、 球墨铸铁、蠕墨铸铁和可锻铸铁。此外,按铸铁中是 否含有除常规元素以外的合金元素,还可把铸铁分成 普通铸铁与合金铸铁(亦称为特种性能铸铁)。
16
可编辑课件PPT
17
可编辑课件PPT
18
铸件内部孔眼缺陷可采用解剖与无损两 种方法进行检测。
可编辑课件PPT
19
第八章铸铁

QT800-2 球光体 800
机械性能
0.2 MPa
5 %
ak kJ/m
2
250 17 600
270 10 300
350 5 -
420 2 -
490 2 -
560 2 -
HB
≤179
≤207
147~ 241
2297~ 302
2297~ 302
2417~ 321
应用举例
汽车、拖拉机床底盘零 件;16-64大气压阀门的 阀体、阀盖
三、球墨铸铁的牌号
用“QT”标明,其后两组数值表示最低抗拉强度和延伸率。
如: QT420-10、QT600-2、QT800-2
四、球墨铸铁的和机械性能
牌号
基体
b MPa
QT400-17 铁素体 400
QT420-1043; 球光体
500
QT600-2 球光体 600
QT700-2 球光体 700
叶轮
发动机飞轮
灰铸铁
三、灰铸铁的牌号
HT+三位数字,数字表示最低抗拉强度。
如:HT150,HT200,HT250
四、灰铸铁的热处理
热处理只能改变基体组织,不能改变石墨的形态和分 布,对提高性能效果不大。通常对其进行热处理的方法和 平共处目的是:
1、消除内应力退火: 2、高温退火:消除白口组织 3、表面淬火:提高表面硬度、耐磨性和疲劳强度。
二、蠕墨铸铁的组织
蠕墨铸铁的石墨具有介于片状和球状之间的中间形态,其石墨 片的长厚比较小,端部较钝。呈蠕虫状。
§6-4 蠕墨铸铁
三、蠕墨铸铁的牌号、性能和应用
牌号: 蠕墨铸铁以“RuT”表示,其后的数字表示最低抗拉强度。 如: RuT300、RuT420
- 1、下载文档前请自行甄别文档内容的完整性,平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益,请联系客服反馈,我们会尽快为您处理(人工客服工作时间:9:00-18:30)。
第八章铸铁
本章授课学时:2 学时
本章重点内容:1 、铸铁的石墨化过程;2 、铸铁的化学成分、组织和性能特点;3 、常用铸铁的特点及应用。
第一节铸铁的石墨化
目的要求:通过讲授使学生掌握铸铁的分类,铸铁中的石墨形态及铸铁的石墨化过程。
重点:铸铁的石墨化过程。
授课内容:
一、铸铁的化学成分
铸铁是含碳量大于2.1%的铁碳合金, 与钢相比,不仅含C和Si较多,而且含杂质元素S,P 也较多。
二、铸铁的石墨化
1、碳在铸铁中的存在形式和铁碳合金的双重相图
碳含量超过在α-Fe,γ-Fe中的溶解度后,剩余的碳可以有两种存在方式:渗碳体和石墨。
在通常情况下,铁碳合金是按铁-渗碳体系(即:Fe-Fe 3 C)进行转变,但是,渗碳体实际上是一个亚稳定相,在一定条件下可以分解为铁基固溶体和石墨,因此,铁-石墨系是更稳定的状态。
所以反映铁碳合金结晶过程和组织转变规律的状态图便有两种: Fe-Fe 3 C (亦称亚稳定系)状态图和Fe-石墨(亦称稳定系)状态图。
如图8-1所示。
图中虚线均位于实线的上方或左上方,表明Fe-石墨系比Fe- Fe 3 C系稳定;而且在Fe-石墨系中,碳在液态,奥氏体和铁素体中的溶解度较在Fe-Fe 3 C 系中的溶解度较小;同时,奥氏体-石墨共晶温度比奥氏体-渗碳体共晶温度高,铁素体-石墨共析温度比铁素体-渗碳体共析温度高。
2、铸铁的石墨化过程
铸铁中石墨的形成过程称为石墨化过程。
根据铁合金双重状态图,铸铁的石墨化过程可分为三个阶段。
第一阶段,液相至共晶结晶阶段。
即L→(1154度)A+G、Fe 3 C→A+G。
第二阶段,共晶至共析转变之间阶段。
即A→G Ⅱ,Fe 3 C Ⅱ→A+G。
第三阶段,共析转变阶段。
即A→F+G,Fe 3 C→F+G。
三:影响石墨化过程的因素
1:铸铁的化学成分对石墨化的影响
①碳和硅:碳和硅都是强烈促进石墨化的元素。
②锰:锰是阻碍石墨化的元素。
它能溶于铁素体和渗碳体中,其固碳的作用,从而阻碍石墨化。
③硫:硫是有害元素,阻碍石墨化并使铸铁变脆。
④磷:磷是一个促进石墨化不显著的元素。
2、冷却速度对石墨化过程的影响
一般来说,铸铁冷却速度越慢,越有利于按照Fe-石墨稳定系状态图进行结晶与转变,充分进行石墨化;反之,则有利于Fe-Fe 3 C亚稳定系状态图进行结晶与转变,最终获得白口铸铁。
三、铸铁的分类
1、根据铸铁在结晶过程中石墨化程度不同的分类。
根据铸铁中的碳在结晶过程中析出形态以及凝固后其断口颜色的不同,铸铁可分为三大类:白口铸铁――碳除少量溶于铁素体外,其余全部以化合态的渗碳体析出,凝固后断口呈白亮的颜色,故称为白口铸铁。
麻口铸铁――碳既以化合态的渗碳体析出,又以游离态的石墨析出,凝固后断口夹杂这白亮的渗碳体和暗灰的石墨,故称为麻口铸铁。
灰口铸铁――碳大部分以游离状态的石墨析出,凝固后断口呈暗灰色,故称为灰口铸铁。
2、根据铸铁中石墨结晶体状态的分类:
⑴、普通灰铸铁――石墨为片状;
⑵、孕育铸铁――石墨为细小片状;
⑶、可锻铸铁――石墨为团絮状;
⑷、球墨铸铁――石墨为球状;
⑸、蠕墨铸铁――石墨为蠕虫状。
四、铸铁的性能
铸铁的抗拉强度,塑性和韧性要比碳钢低。
一般说来,始末数量愈少,形状愈接近球形,则铸铁的强度,塑性及韧性愈高。
石墨的存在虽然降低了铸铁的力学性能,但却赋予铸铁为许多钢件所不及的性能:
①优良的铸造性能;
②良好的切削加工性;
③较好的耐磨性和减振性;
④较低的缺口敏感性。
第二节常用铸铁的特点和应用
目的要求:通过讲授使学生掌握常用铸铁的种类,石墨的形态,特点及应用。
重点:常用铸铁的特点及应用。
授课内容:
一、灰铸铁
1、灰铸铁的成分和组织
灰铸铁的成分一般范围为:2.50%-4.00%C,1.00%-3.00%Si,0.40%-1.30%Mn,S<0.12%,P<0.4%。
灰铸铁的组织是由片状石墨和金属基体组成。
金属基体依共析阶段石墨化进行的程度不同,可分为铁素体,铁素体+珠光体和珠光体三种。
灰铸铁中石墨类型一般分为六种,即A,B,C,D,E,F六种类型。
2、灰铸铁的牌号,性能和用途。
⑴、灰铸铁的牌号与机械性能指标。
我国灰铸铁的牌号用"灰铁"二字的汉语拼音的第一个大写字母"HT"和一组数字表示,数字表示抗拉强度(单位为Mpa)。
⑵、灰铸铁的组织对性能的影响。
灰铸铁的组织由金属基体和片状石墨组成。
其性能取决于金属基体和片状石墨的数量,大小和分布。
⑶、灰铸铁的铸造性能。
灰铸铁具有熔点低(约为1200度),流动性好,铸造收缩率小(一般从铁水注入铸型到凝固冷却至室温其收缩率约为0.5%-1%),铸件内应力小,易于铸造成型。
二、可锻铸铁
可锻铸铁是先将铁水浇注成白口铸铁,然后经过石墨化退火,使游离渗碳体发生分解形成团絮状石墨的一种高强度灰口铸铁。
常用可锻铸铁的化学成分范围为:2.4%-2.7%C,1.4%-1.8%Si,0.5%-0.70%Mn,<0.08%P,<0.25%S,<0.06&Cr,另外加少量的孕育剂铝和铋。
1、石墨化可锻铸铁(又称黑心可锻铸铁)。
石墨化可锻铸铁是由白口铸铁经长时间石墨化退火而制得得,在退火过程中主要是发生石墨化。
2、脱碳可锻铸铁(又称白心可锻铸铁)。
脱碳可锻铸铁是白口铸铁在长时间退火过程中,由于只要是发生氧化脱碳过程,故经退火后其正常的组织应该是铁素体基体加极少量的团絮状石墨。
3、可锻铸铁的牌号,性能及用途。
可锻铸铁的机械性能除与石墨团的形状,大小,数量和分布有关外,还与金属基体的组织有很大关系。
铁素体基体可锻铸铁具有一定的强度和较高的塑性与韧性,主要用作承受冲击和振动的铸件,珠光体基体可锻铸铁具有高的强度,硬度和耐磨性以及一定的塑性,韧性,主要用于要求高强度,硬度,耐磨的铸件。
我国可锻铸铁的牌号用"可铁"两字汉语拼音的第一个大写字母"KT"表示,随后加两组数字分别表示最低抗拉强度(单位为Mpa)和最低延伸率(%)。
三、球墨铸铁:石墨呈球状分布在基体上的灰口铸铁称为球墨铸铁。
1、球墨铸铁的组织特点: 球墨铸铁的组织是由球状石墨和金属基体所组成的。
铸件经正火或退火后球墨铸铁的基体组织有珠光体,珠光体+铁素体和铁素体。
2、球墨铸铁的组织成分特点:球墨铸铁的化学成分的特点是:碳,硅含量较高,锰,磷及硫含量低,并含有残留的球化剂镁和稀土元素。
碳,硅,锰,磷,硫五元素仍然是主要成分。
3、球墨铸铁的组织性能特点: 球墨铸铁的力学性能与球状石墨的形状,大小和分布有关。
通常石墨球越圆整,直径越小,分布越均匀,则球墨铸铁的力学性能越高。
四、蠕墨铸铁:蠕墨铸铁的显微组织由蠕虫状石墨加基体组成,其基体组织与球墨铸铁相似,在铸态下一般都是珠光体和铁素体的混合基体,经过热处理或合金化才能获得铁素体或珠光体基体。
由于蠕虫状石墨对基体的性能有很好的作用,故蠕墨铸铁是一种综合性能良好的铸铁材料,其力学性能阶于球墨铸铁和灰铸铁之间。
蠕墨铸铁的牌号以RuT表示,"RuT"是"蠕铁"二字的拼音字首,所跟的数字表示最低抗拉强度。
五、耐热铸铁:在高温下工作的铸铁,要求具有良好的耐热性,应采用耐热铸铁。
铸铁的耐热性主要是指它在高温下抗氧化和抗生长的能力。
为了提高铸铁的耐热性,可向铸铁中加入硅,铝,铬等元素,在铸件表面形成一层致密的氧化物,如SiO 2 ,Al 2 O 3 ,Cr 2 O 3 等,保护内层不再继续氧化。
六、耐蚀铸铁:耐蚀铸铁是指在腐蚀介质中工作的具有耐蚀能力的铸铁。
提高铸铁的耐蚀性的途径主要靠加入大量的Si,Al,Cr,Ni,Cu等元素,以提高铸铁基体组织的电位,并使铸铁表面形成一层致密的保护性氧化膜。
此外,铸铁中的碳或石墨含量应尽量降低,其金相组织最好是具有单相的基体加孤立分布的球状石墨组织。
七、耐磨铸铁:耐磨铸铁可分为减磨铸铁和抗磨铸铁两类。
1、减磨铸铁:这是指润滑条件下工作的耐磨铸铁,如机床导轨,活塞环,气缸套,滑块,滑动轴承等。
其组织为在软基体上嵌有硬的组成相。
