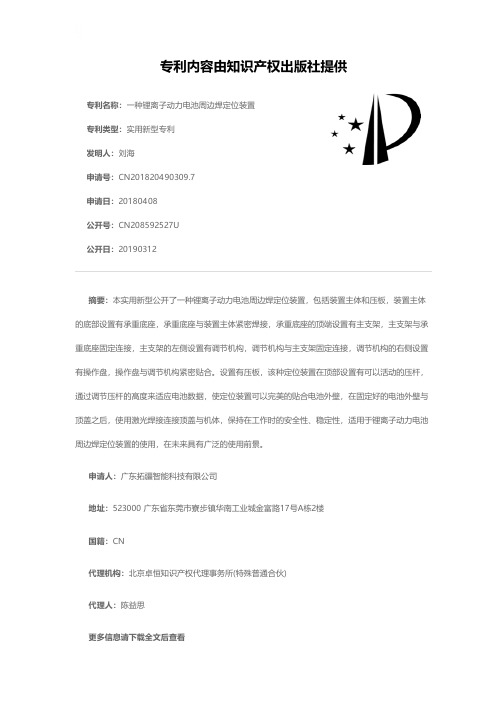

一种锂离子动力电池周边焊定位装置[实用新型专利]
![一种锂离子动力电池周边焊定位装置[实用新型专利]](https://img.taocdn.com/s3/m/534b10d65727a5e9856a61f5.png)
专利名称：一种锂离子动力电池周边焊定位装置专利类型：实用新型专利
发明人：刘海
申请号：CN201820490309.7
申请日：20180408
公开号：CN208592527U
公开日：
20190312
专利内容由知识产权出版社提供
摘要：本实用新型公开了一种锂离子动力电池周边焊定位装置，包括装置主体和压板，装置主体的底部设置有承重底座，承重底座与装置主体紧密焊接，承重底座的顶端设置有主支架，主支架与承重底座固定连接，主支架的左侧设置有调节机构，调节机构与主支架固定连接，调节机构的右侧设置有操作盘，操作盘与调节机构紧密贴合。
设置有压板，该种定位装置在顶部设置有可以活动的压杆，通过调节压杆的高度来适应电池数据，使定位装置可以完美的贴合电池外壁，在固定好的电池外壁与顶盖之后，使用激光焊接连接顶盖与机体，保持在工作时的安全性、稳定性，适用于锂离子动力电池周边焊定位装置的使用，在未来具有广泛的使用前景。
申请人：广东拓疆智能科技有限公司
地址：523000 广东省东莞市寮步镇华南工业城金富路17号A栋2楼
国籍：CN
代理机构：北京卓恒知识产权代理事务所(特殊普通合伙)
代理人：陈益思
更多信息请下载全文后查看。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
(19)中华人民共和国国家知识产权局
(12)实用新型专利
(10)授权公告号 (45)授权公告日 (21)申请号 201920535116.3
(22)申请日 2019.04.19
(73)专利权人 深圳市迪凯能科技有限公司
地址 518118 广东省深圳市坪山区坪山办
事处坪山社区龙背村大道7号
(72)发明人 潘冲 苏向
(74)专利代理机构 深圳市科吉华烽知识产权事
务所(普通合伙) 44248
代理人 吴肖敏
(51)Int.Cl.
H01M 10/058(2010.01)
H01M 6/00(2006.01)
(54)实用新型名称一种锂电池电池片加工用定位装置(57)摘要本实用新型公开了一种锂电池电池片加工用定位装置，包括驱动组件、第一限位板、第二限位板和固定底座，所述固定底座顶部分别固定有驱动组件、第一限位板和第二限位板，所述驱动组件设有两个，且呈直角分布，所述第一限位板一端与第二限位板一侧固定连接，此锂电池电池片加工用定位装置，通过压力传感器可以对锂电池电池片精确地夹紧定位，同时也避免了在夹紧的过程中推力过大对锂电池电池片造成损坏，保证了锂电池电池片的生产质量，推板的设计可以适用于多种尺寸的锂电池电池片的定位，通过导向机构实现推板运动时的精准导向，降低了与其它零件发生碰撞的几率，延长了定位装置的使用
寿命。
权利要求书1页 说明书3页 附图1页CN 209822804 U 2019.12.20
C N 209822804
U
权 利 要 求 书1/1页CN 209822804 U
1.一种锂电池电池片加工用定位装置，包括驱动组件(1)、第一限位板(2)、第二限位板(3)和固定底座(4)，其特征在于：所述固定底座(4)顶部分别固定有驱动组件(1)、第一限位板(2)和第二限位板(3)，所述驱动组件(1)设有两个，且呈直角分布，所述第一限位板(2)一端与第二限位板(3)一侧固定连接。
2.根据权利要求1所述的一种锂电池电池片加工用定位装置，其特征在于：所述驱动组件(1)由驱动电机(5)、涡轮(6)、蜗杆(7)、第一固定板(8)、第二固定板(9)、安装板(10)、导向机构(11)、推板(12)和压力传感器(13)组成，所述固定底座(4)顶部固定有第一固定板(8)，所述第一固定板(8)一侧设有第二固定板(9)，所述第二固定板(9)底部与固定底座(4)固定连接，所述第一固定板(8)开设有第一通孔(14)，所述第二固定板(9)开设有第二通孔(15)，所述第一固定板(8)和第二固定板(9)之间设有蜗杆(7)，所述蜗杆(7)一端贯穿第一通孔(14)，且与第一通孔(14)活动连接，所述蜗杆(7)远离第一固定板(8)的一端贯穿第二通孔(15)，且与第二通孔(15)活动连接，所述蜗杆(7)远离第一固定板(8)的一端固定有推板(12)，所述推板(12)与固定底座(4)滑动连接，所述推板(12)内部固定有压力传感器(13)，所述第二固定板(9)和推板(12)之间设有导向机构(11)，所述导向机构(11)一端与第二固定板(9)固定连接，且导向机构(11)另一端与推板(12)固定连接，所述第一固定板(8)顶部固定有安装板(10)，所述安装板(10)底部与第二固定板(9)顶部固定连接，所述安装板(10)内部固定有驱动电机(5)，所述驱动电机(5)输出端固定有涡轮(6)，所述涡轮(6)与蜗杆(7)螺纹连接。
3.根据权利要求2所述的一种锂电池电池片加工用定位装置，其特征在于：所述导向机构(11)由导柱(16)和导套(17)组成，所述推板(12)一侧固定有导柱(16)，所述导柱(16)外表面套有导套(17)，所述导套(17)一端固定有第二固定板(9)，所述导柱(16)和导套(17)之间滑动连接。
4.根据权利要求2所述的一种锂电池电池片加工用定位装置，其特征在于：所述推板(12)一侧开设有凹槽(18)，所述凹槽(18)设有多个，且呈等距分布，所述推板(12)通过凹槽(18)错位滑动连接。
5.根据权利要求2所述的一种锂电池电池片加工用定位装置，其特征在于：所述推板(12)一侧固定有橡胶垫(19)。
2。
