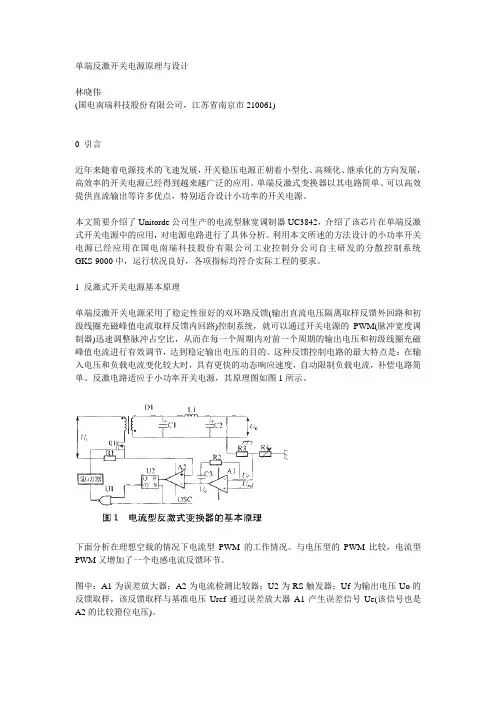

单端反激开关电源原理与设计
单端反激开关电源原理与设计林晓伟(国电南瑞科技股份有限公司，江苏省南京市210061)0 引言近年来随着电源技术的飞速发展，开关稳压电源正朝着小型化、高频化、继承化的方向发展，高效率的开关电源已经得到越来越广泛的应用。
单端反激式变换器以其电路简单、可以高效提供直流输出等许多优点，特别适合设计小功率的开关电源。
本文简要介绍了Unitorde公司生产的电流型脉宽调制器UC3842，介绍了该芯片在单端反激式开关电源中的应用，对电源电路进行了具体分析。
利用本文所述的方法设计的小功率开关电源已经应用在国电南瑞科技股份有限公司工业控制分公司自主研发的分散控制系统GKS-9000中，运行状况良好，各项指标均符合实际工程的要求。
1 反激式开关电源基本原理单端反激开关电源采用了稳定性很好的双环路反馈(输出直流电压隔离取样反馈外回路和初级线圈充磁峰值电流取样反馈内回路)控制系统，就可以通过开关电源的PWM(脉冲宽度调制器)迅速调整脉冲占空比，从而在每一个周期内对前一个周期的输出电压和初级线圈充磁峰值电流进行有效调节，达到稳定输出电压的目的。
这种反馈控制电路的最大特点是：在输入电压和负载电流变化较大时，具有更快的动态响应速度，自动限制负载电流，补偿电路简单。
反激电路适应于小功率开关电源，其原理图如图1所示。
下面分析在理想空载的情况下电流型PWM的工作情况。
与电压型的PWM比较，电流型PWM又增加了一个电感电流反馈环节。
图中：A1为误差放大器；A2为电流检测比较器；U2为RS触发器；Uf为输出电压Uo的反馈取样，该反馈取样与基准电压Uref通过误差放大器A1产生误差信号Ue(该信号也是A2的比较箝位电压)。
设场效应管Q1导通，则电感电流iL以斜率Ui／L线性增长，L为T1的原边电感，电感电流在无感电阻R1上采样u1=R1iL，该采样电压被送入电流检测比较器A2与来自误差放大器的Ue进行比较，当u1>Ue时，A2输出高电平，送到RS触发器U2的复位端，则两输入或非门U1输出低电平并关断Q1；当时钟输出高电平时，或非门U1始终输出低电平，封锁PWM，在振荡器输出时钟下降的同时，或非门U1的两输入均为低电平，则Q1被打开。
单端反激式开关电源变压器的设计
· ５９ ·研制开发单端反激式开关电源变压器的设计顾伟康（国网浙江省电力有限公司 湖州供电公司，浙江文章针对开关电源变压器设计中存在公式繁多，参数计算困难等问题，提出了一种简单实用的设计方法。
该方法统一了变压器工作在电流连续模式和断续模式下的计算公式，有效解决了原边电感值、线圈匝数、线径、磁芯大小等参数的设计，降低了设计难度，提高了设计效率，并给出了设计实例。
开关电源；反激式变压器；参数Design of Single-Ended Flyback Transformers in Switching Power SupplyGU WeikangHuzhou Power Supply Company of State Grid Zhejiang Electric Power Co.The paper puts forward a simple and practical design method for there are many issues such as various parameter calculation difficulty in switching power supply transformer. This method unified the formulas of current continuous mode and current discontinuous mode ，effectively solved the original side inductance value core size and so on ，reduced the design difficulty 图1 单端反激式变压器原理图2 单端反激式变压器的设计单端反激式变压器设计流程图如图2所示。
根据下面步骤设计合适的变压器。
2.1 确定系统要求V acmax ，V acmin ，U max ，U min ，V o ，P o ，η等参数值的确定。
(完整版)单端反激式开关电源的设计..
《电力电子技术》课程设计报告题目：单端反激式开关电源的设计学院：信息与控制工程学院一、课程设计目的（1）熟悉Power MosFET的使用；（2）熟悉磁性材料、磁性元件及其在电力电子电路中的使用；（3）增强设计、制作和调试电力电子电路的能力；二、课程设计的要求与内容本课程设计要求根据所提供的元器件设计并制作一个小功率的反激式开关电源。
我设计的是一个输入190V，输出9V/1.1A的反激式开关电源，要求画出必要的设计电路图，进行必要的电路参数计算,完成电路的焊接任务。
有条件的可以用protel99 SE进行PCB电路板的印制。
三、设计原理1、开关型稳压电源的电路结构（1）按驱动方式分，有自激式和他激式。
（2）按DC/DC变换器的工作方式分：①单端正激式和反激式、推挽式、半桥式、全桥式等；②降压型、升压型和升降压型等。
（3）按电路组成分，有谐振型和非谐振型。
（4）按控制方式分：①脉冲宽度调制(PWM)式；②脉冲频率调制(PFM)式；③PWM与PFM混合式。
DC/DC变换器用于开关电源时，很多情况下要求输入与输出间进行电隔离。
这时必须采用变压器进行隔离，称为隔离变换器。
这类变换器把直流电压或电流变换为高频方波电压或电流，经变压器升压或降压后，再经整流平滑滤波变为直流电压或电流。
因此，这类变换器又称为逆变整流型变换器。
DC/DC变换器有5种基本类型：单端正激式、单端反激式、推挽式、半桥式和全桥式转换器。
下面重点分析隔离式单端反激转换电路，电路结构图如图1所示。
图1 电路结构图电路工作过程如下：当M1导通时，它在变压器初级电感线圈中存储能量，与变压器次级相连的二极管VD处于反偏压状态，所以二极管VD截止，在变压器次级无电流流过，即没有能量传递给负载；当M1截止时，变压器次级电感线圈中的电压极性反转，使VD导通，给输出电容C充电，同时负载R上也有电流I 流过。
M1导通与截止的等效拓扑如图2所示。
图2 M1导通与截止的等效拓扑2、反激变换器工作原理基本反激变换器如图3所示。
反激电路设计DCDC_65V3A
开关电源原理解析一、系统原理与理论分析计算本文以UC3842为核心控制部件，设计一款DC36V~60V输入，4A输出的单端反激式开关稳压电源。
开关电源控制电路是一个电压、电流双闭环控制系统。
变换器的幅频特性由双极点变成单极点，因此，增益带宽乘积得到了提高，稳定幅度大，具有良好的频率响应特性。
其电路原理图如图1所示。
图1电路原理图1、简要介绍其工作原理：本电路有三部分组成：主电路，控制电路和保护电路。
其中主电路采用的是单端反激式电路，它是升降压变换器的推演并加隔离变压器而得。
此电路的优点是：电路简单，能高效提供直流输出，且它是所有电路拓扑中输入电压范围最宽的。
这对于输入环境恶劣发热负载时比较好的。
它的缺点是：输出纹波较大，但这可以通过在输出端增加一级LC滤波器来减小纹波。
这种电路通常适合应用在输出功率在250W以下，电压和负载的调整率在5%~8%左右的电路中。
反激式电路也有电流连续和电流断续两种工作模式，但值得注意的是反激式电路工作于电流连续模式下会显著降低磁芯的利用率，所以本文设计电路工作在电流断续模式下。
控制电路是开关电源的核心部分，控制的好坏直接影响电路的整体性能，在这个电路中采用的是以UC3842为核心的峰值电流型双闭环控制模式。
即在输出电压闭环的控制系统中增加直接或间接的电流反馈控制。
电流模式控制可以使系统的稳定性增强，稳定域扩大，改善系统的动态性能，消除了输出电压中由输入电压引入的低频纹波。
保护电路是开关电源中必不可少的补充，在这个电路中引入了输入过流保护、输出过流保护、输出过压保护、过热保护等。
其中输入过流保护是通过在原边引入取样电阻R14，接到UC3842的3脚，当R14上的电压超过1V，会关断PWM 的输出从而起到保护作用，输出过压保护是通过输出电压分压后送到误差放大器的反相端，和电压基准比较从而来控制R9的电压，来控制UC3842的输出占空比，达到输出电压稳压的作用。
C6用来滤除芯片反馈网络调节误差比较器的输出端（1脚）的高频迭加信号。
单端反激式开关电源设计UC3842
基于UC3842的开关电源设计摘要电源是实现电能变换和功率传递的主要设备。
在信息时代，农业、能源、交通运输、通信等领域迅猛发展，对电影产业提出个更多、更高的要求，如节能、节材、减重、环保、安全、可靠等。
这就迫使电源工作者不断的探索寻求各种乡关技术，做出最好的电源产品，以满足各行各业的要求。
开关电源是一种新型的电源设备，较之于传统的线性电源，其技术含量高、耗能低、使用方便，并取得了较好的经济效益。
UC3842是一种性能优良的电流控制型脉宽调制器。
假如由于某种原因使输出电压升高时，脉宽调制器就会改变驱动信号的脉冲宽度，亦即占空比D，使斩波后的平均值电压下降，从而达到稳压目的，反之亦然。
UC3842可以直接驱动MOS管、IGBT等，适合于制作20～80W小功率开关电源。
由于器件设计巧妙，由主电源电压直接启动，构成电路所需元件少，非常符合电路设计中“简洁至上”的原则。
设计思路，并附有详细的电路图。
关键词：开关电源，uc3842，脉宽调制，功率，IGBT前言 (1)第1章开关电源的简介 (2)1.1 开关电源概述 (2)1.1.1 开关电源的工作原理 (2)1.1.2 开关电源的组成 (3)1.1.3 开关电源的特点 (4)1.2 开关器件 (4)1.2.1开关器件的特征 (4)1.2.2器件TL431. (5)1.2.3电力二极管 (5)1.2.4光耦PC817 (6)1.2.5电力场效应晶体管MOSFET (7)第2章主要开关变换电路 (8)2.1 滤波电路 (8)2.2 反馈电路 (8)2.2.1电流反馈电路 (8)2.2.2电压反馈电路 (9)2.3电压保护电路 (9)第3章UC3842 .................................................. 错误!未定义书签。
3.1 UC3842简介 (10)3.1.1 UC3842的引脚及其功能 (11)3.1.2 UC3842的内部结构 (11)3.1.3 UC3842的使用特点 (13)3.2 UC3842的典型应用电路 (14)3.2.1反激式开关电源 (14)3.2.2 UC3842控制的同步整流电路 (15)3.2.3升压型开关电源 (17)第4章利用UC3842设计小功率电源 (18)4.1 电源设计指标 (18)4.1.1元件的选择 (19)4.1.2电路结构的选择 (20)4.2 启动电路 (21)4.3 PWM脉冲控制驱动电路 (22)4.4 直流输出与反馈电路 (23)4.5 总体电路图分析 (24)结论 (24)参考文献 ............................................................. 错误!未定义书签。
单端反激式DC-DC开关电源变压器的设计全过程
单端反激式DC/DC 开关电源变压器的设计全过程，xuguoping 分享与世纪电源网的网友 变压器的参数计算：（1） 变压器的设计要求：输出电压：10V ～3KV ，8mA （变压器输出之后三倍压）输入电压：24 1V±工作频率：50KHZ最大占空比：45％变换效率：80％（2） 基本参数计算：输入最小电压：min IN V =－IN V V ＝24－1－0.5＝22.5V输出功率：OUT OUT OUT P U I =30000.00824()W =×=输入功率：OUT IN P P η=2430()0.8W == （3） 选择磁芯：由于输出功率为24W ，需要留有一定的余量，选择磁芯的型号为：EI-28。
其具体参数如下：材料：PC40；尺寸：28.0*16.75*10.6（mm）；P A ：0.6005（）；：86 4cm e A 2mm W A ：69.83； ：4300；2mm L A 2/nH N S B ：500mT （） 390mT （10） 25o C 0o C 使用时为防止出现磁饱和，实取磁通密度m B = 250 mT（4） 粗略估计匝数比以及最大占空比（通过实际计算）min (1)OUT MAX IN MAX V D N V D −= 30000.5522.50.45×=× 162.9=（求出结果后然后取整为Nm ）因为匝数比可以根据设计理念修正为M N ＝165，从而可以产生新的MAX Dmin OUT MAX M IN OUT V D N V V =+ 300022.51653000=×+44.7%=（5） 计算初级平均电流，峰值电流和电流的有效值由于输出功率为24W ，用电流连续模式（CCM ）比较适合。
这里取为0.6RP K .min min IN OUT P AVG IN IN P P I V V η== 240.822.5=×1.333A =.1[1]2P AVG P RP MAX I I K D =− 1.333(10.50.6)0.447=−××4.26A=.P RMS P I I ==2.054A =.P RMS I －电流有效值，P I －峰值电流，.P AVG I －平均电流，（RP K R RP PI K I =）电流比例因数，MAX D －最大占空比； 利用Krp 的值可以定量描述开关电源的工作模式，若Krp=1.0，即峰值电流和脉动电流相等，开关电源工作在断续模式；若Krp<1.0,峰值电流大于脉动电流，开关电源工作在连续模式。
基于PC817和TL431的多路输出单端反激式开关电源原理及设计
本文设计的开关电源将作为智能仪表的电源，最大功率为10 W。
为了减少PCB的数量和智能仪表的体积，要求电源尺寸尽量小并能将电源部分与仪表主控部分做在同一个PCB上。
考虑10W的功率以及小体积的因素，电路选用单端反激电路。
单端反激电路的特点是：电路简单、体积小巧且成本低。
单端反激电路由输入滤波电路、脉宽调制电路、功率传递电路(由开关管和变压器组成)、输出整流滤波电路、误差检测电路(由芯片TL431及周围元件组成)及信号传递电路(由隔离光耦及电阻组成)等组成。
本电源设计成表面贴装的模块电源，其具体参数要求如下：输出最大功率：10W输入交流电压：85～265V输出直流电压／电流：+5V，500mA；+12V，150mA；+24V，100mA纹波电压：≤120mV单端反激式开关电源的控制原理所谓单端是指TOPSwitch-II系列器件只有一个脉冲调制信号功率输出端一漏极D。
反激式则指当功率MOSFET导通时，就将电能储存在高频变压器的初级绕组上，仅当MOSFET关断时，才向次级输送电能，由于开关频率高达100kHz，使得高频变压器能够快速存储、释放能量，经高频整流滤波后即可获得直流连续输出。
这也是反激式电路的基本工作原理。
而反馈回路通过控制TOPSwitch器件控制端的电流来调节占空比，以达到稳压的目的。
TOPSwitch-Ⅱ系列芯片选型及介绍TOPSwitch-Ⅱ系列芯片的漏极(D)与内部功率开关器件MOSFET相连，外部通过负载电感与主电源相连，在启动状态下通过内部开关式高压电源提供内部偏置电流，并设有电流检测。
控制极(C)用于占空比控制的误差放大器和反馈电流的输入引脚，与内部并联稳压器连接，提供正常工作时的内部偏置电流，同时也是提供旁路、自动重起和补偿功能的电容连接点。
源极(S)与高压功率回路的MOSFET的源极相连，兼做初级电路的公共点与参考点。
内部输出极MOSFET的占空比随控制引脚电流的增加而线性下降，控制电压的典型值为5.7 V，极限电压为9 V，控制端最大允许电流为100 mA。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
单端反激式开关电源原理与设计
2008-11-7 10:45:00 来源：中国自动化网网友评论0条点击查看
0 引言
近年来随着电源技术的飞速发展，开关稳压电源正朝着小型化、高频化、继承化的方向发展，高效率的开关电源已经得到越来越广泛的应用。
单端反激式变换器以其电路简单、可以高效提供直流输出等许多优点，特别适合设计小功率的开关电源。
本文简要介绍了Unitorde公司生产的电流型脉宽调制器UC3842，介绍了该芯片在单端反激式开关电源中的应用，对电源电路进行了具体分析。
利用本文所述的方法设计的小功率开关电源已经应用在国电南瑞科技股份有限公司工业控制分公司自主研发的分散控制系统GKS-9000中，运行状况良好，各项指标均符合实际工程的要求。
1 反激式开关电源基本原理
单端反激开关电源采用了稳定性很好的双环路反馈（输出直流电压隔离取样反馈外回路和初级线圈充磁峰值电流取样反馈内回路）控制系统，就可以通过开关电源的PWM（脉冲宽度调制器）迅速调整脉冲占空比，从而在每一个周期内对前一个周期的输出电压和初级线圈充磁峰值电流进行有效调节，达到稳定输出电压的目的。
这种反馈控制电路的最大特点是：在输入电压和负载电流变化较大时，具有更快的动态响应速度，自动限制负载电流，补偿电路简单。
反激电路适应于小功率开关电源，其原理图如图1所示。
下面分析在理想空载的情况下电流型PWM的工作情况。
与电压型的PWM比较，电流型PWM又增加了一个电感电流反馈环节。
图中：A1为误差放大器;A2为电流检测比较器;U2为RS触发器;Uf为输出电压Uo的反馈取样，该反馈取样与基准电压Uref 通过误差放大器A1产生误差信号Ue（该信号也是A2的比较箝位电压）。
设场效应管Q1导通，则电感电流iL以斜率Ui/L线性增长，L为T1的原边电感，电感电流在无感电阻R1上采样u1=R1iL，该采样电压被送入电流检测比较器A2与来自误差放大器的Ue进行比较，当u1>Ue时，A2输出高电平，送到RS触发器U2的复位端，则两输入或非门U1输出低电平并关断Q1;当时钟输出高电平时，或非门U1始终输出低电平，封锁PWM，在振荡器输出时钟下降的同时，或非门U1的两输入均为低电平，则Q1被打开。
因此，从上面的分析可以看出，电流型PWM信号的上升沿由振荡器时钟信号的下降沿决定，而PWM的下降沿则由电感电流
的陷值信号和来自误差放大器的误差信号共同决定，其工作时序如图2所示。
单端反激式开关电源以主开关管的周期性导通和关断为主要特征。
开关管导通时，变压器一次侧线圈内不断储存能量;而开关管关断时，变压器将一次侧线圈内储存的电感能量通过整流二极管给负载供电，直到下一个脉冲到来，开始新的周期。
开关电源中的脉冲变压器起着非常重要的作用：一是通过它实现电场-磁场-电场能量的转换，为负载提供稳定的直流电压;二是可以实现变压器功能，通过脉冲变压器的初级绕组和多个次级绕组可以输出多路不同的直流电压值，为不同的电路单元提供直流电量;三是可以实现传统电源变压器的电隔离作用，将热地与冷地隔离，避免触电事故，保证用户端的安全。
2 反激式开关电源设计
开关电源设计中最重要的环节就是反馈回路的设计，反馈回路设计的好坏直接决定了开关电源的精度和稳定性能。
前面已经介绍了单端反激开关电源采用的是双环路反馈。
以下将介绍利用电流型PWM芯片UC3842设计开关电源的两种反馈回路时需要注意的一些问题。
2.1 输出直流电压隔离取样反馈外回路
UC3842是一种高性能的固定频率电流型脉宽集成控制芯片，是专为离线式直流变换电路设计的。
其主要优点是电压调整率可以达到0.01%，工作频率高达500 kHz，启动电流小于1 mA，外围元件少。
它适合做20 W～80 W的小型开关电源。
其工作温度为0 ℃～70℃，最高输入电压30 V，最大输出电流1 A，能驱动双极型功率管和MOSFET。
UC3842采用DIP-8形式封装。
其内部结构框图和各引脚的功能见有关手册。
-
UC3842的典型应用电路如图3所示。
该电路的工作原理是：直流电压加在Rin上，降压后加在UC3842的引脚7上，为芯片提供大于16 V的启动电压，当芯片启动后由反馈绕组提供维持芯片正常工作需要的电压。
当输出电压升高时，单端反激变压器Tl的反馈绕组上产生的反馈电压也升高，该电压经R1和R3组成大分压网络，分压后送入UC3842的引脚2，与基准电压比较后，经误差放大器放大，使UC3842引脚6
的驱动脉冲占空比减小，从而使输出电压降低，达到稳定输出电压的目的。
此电路结构简单，容易布线，成本低。
但是，UC3842的采样电压不是从输出端取到的，输出电压稳压精度不高，只适合于用在负载较小的场合。
为克服上述问题，可以对上述反馈电路进行改进，采用光耦和电压基准进行反馈控制，可以极大地提高开关电源的稳定性和精度。
采用这种方法进行反馈控制时需要从副边绕组输出端进行取样，电路见图4。
电压采样及反馈电路由光耦PS2701、TL431和阻容网络组成，图中R5和C5用于TL431的频率补偿，不能缺少。
通过调节由R6，R7组成的分压网络后得到采样电压，该采样电压与三端可调稳压块TL431提供的2.5 V基准电压进行比较，当输出电压正常时，采样电压与TT431提供的2.5 V电压基准相等，则TL431的K极电位保持不变，从而流过光耦U3二极管的电流不变，进而流过光耦CE的电流也不变，UC3842引脚2的反馈电位Uf保持不变，则引脚6输出驱动的占空比不变，输出电压稳定在设定值不变。
当输出5 V电压因为某种原因升高时，分压网络上得到的输出电压采样值会随之升高，从而TL431的K极电位下降，流过光耦二极管的电流增大，进而流过CE的电流增大，从而UC3842的引脚2的电位升高。
由UC3842内部示意图可知：误差放大器A1的输出电压Ue减小，亦即电流检测比较器钳位电压减小，所以由图2 可知：UC3842引脚6输出驱动的占空比减小，从而使输出电压减小，这样就完成了反馈稳压的过程。
2.2 初级线圈充磁峰值电流取样反馈内回路
初级线圈充磁峰值电流取样的内回路反馈也是开关电源设计起决定作用的环节，如果内回路反馈设计不符合电路要求，开关电源就无法正常工作。
设计内回路反馈时，需要在开关管上串联一个以地为参考的取样电阻Rs（见图1、图4中的R1和图3中的R8），将初级线圈的电流转换为电压信号，此电压由电流检测比较器A2监视并与来自误差放大器A1的输出电平比较。
在正常的工作条件下，峰值电感电流由引脚1上的电压控制，其中：
当电源输出过载或者输出取样丢失时，异常的工作条件将出现，在这些条件下，电流比较器的门限被内部钳位至1.0 V，则
而开关电源初级线圈最大峰值电流为短路保护时变压器初级线圈流过的最大电流：
式中：IP为初级线圈电感电流;Pout为开关电源设计输出功率;Vin为开关电源输入电压;D为PWM的输出信号占空比;N为电源效率。
根据式（2）、式（3）可以推算：
根据计算得出的Rs阻值可以进一步计算出电流取样电阻的功率：
选定电流取样电阻后，需要通过一个L型的RC低通滤波网络，将这个采样信号送给UC3842的电流比较器。
L型RC低通滤波网络的上限截止频率为：
从低通滤波器的对数幅频特性可知，当输入信号频率低于fh时，输出信号与输人信号几乎完全相同;当输入信号频率高于fh 时，输出信号会大幅度衰减。
利用示波器可以测量Rs采样电阻上的信号频率，因此，选择低通滤波器的RC参数时必须要保证Rs电阻上正常的采样电压不能被滤波器衰减。
设计开关电源时，如果RC参数选择不当，使滤波器的上限截止频率fh偏小，导致正常的Rs采样信号被衰减，这样当负载增
大时，PWM无法将控制脉冲的占空比调大，变压器会因为负载过重而发生啸叫。
为解决这一问题，将滤波电容C的取值减小，进而提高fh，使正常的Rs采样信号通过滤波器，当负载加重时，开关电源可以很好地稳压，变压器的啸叫现象也没有出现。
3 结束语
开关电源的设计是一个实践性很强的课题，本文给出的方法仅作为一种参考，许多实际问题需要在实践中不断加以总结和完善，只有通过实践才能使设计不断臻于完美。
