【物理】物理二模试题分类汇编——电功率的综合计算问题综合含答案
2020-2021物理二模试题分类汇编——电功率的综合计算问题综合及答案解析
一、初中物理电功率的综合计算问题1．图所示电路中，电源两端电压为U ，且保持不变，R 1、R 2和R 3为三个定值电阻，已知R 1＝5Ω，当只闭合开关S 2时，电流表的示数为0.3A ，电路消耗的总功率为P ；当三个开关都闭合时，电流表的示数变化了1.95A ，电路消耗的总功率为P ′，当只断开开关S 1时，电流表的示数为0.45A ，电路消耗的总功率为P ′′，下列判断正确的是A ．U ＝6V ，R 2＝20ΩB ．U ＝9V ，R 3＝30ΩC ．R 3＝10Ω，P ∶P ′′＝3∶2D ．R 2＝20Ω，P ∶P ′＝2∶15【来源】2011-2012学年北京市西城区九年级第一学期期末考试物理卷 【答案】D 【解析】 【分析】 【详解】当只闭合开关S 2时，电阻2R 、3R 串联，则23UR R =0.3A ，P =0.3U当三个开关都闭合时，电阻1R 、2R 并联，则1U R +2U R =0.3A+1.95A ，P ′=2.25U 当只断开开关S 1时，电路中只有2R ，则2UR =0.45A ，P ′′=0.45U 解三式得U =9v ，R 2＝20Ω，R 3＝10Ω，P ∶P ′＝2∶15，P ∶P ′′＝2∶3所以D 正确。
故选D 。
2．如图是一个电加热器的工作原理图，其中1R 和2R 是阻值不变的发热电阻；已知加热器的额定电压为220V ，额定加热功率990W ，额定保温功率为110W 。
当电加热器正常工作时，下列说法正确的是（ ）A ．加热器的功率为110W 时，开关S 、1S 都闭合B ．开关S 闭合，1S 由断开到闭合，电路中电流变大，2R 的功率变大C ．电阻1R 与2R 的阻值之比为1∶8D ．若用电高峰期实际电压为200V ，加热器保温状态下的实际功率约为90.9W 【来源】2020年四川省成都市锦江区中考二诊物理试题 【答案】BD 【解析】 【分析】 【详解】A ．只闭合开关S ，两电阻串联，电阻较大，根据2U P R=知，在电压一定时，电功率较小，加热器处于保温状态，则此时加热器的功率为110W ，故A 错误；B ．开关S 闭合，S 1断开时，两电阻串联，S 1闭合时，电阻R 1被短路，只有电阻R 2工作，电阻减小，根据U I R=知，电路的电流增大，R 2的电阻不变，根据22P I R =知R 2的功率变大，故B 正确； C ．因为22U P R =加热、212U P R R =+保温，且P 加热=990W 、P 保温=110W ，所以 22212::990W :110W U U P P R R R ==+加热保温即12291R R R += 所以1281R R = 故C 错误；D ．只闭合开关S ，加热器处于保温状态，两电阻串联，保温功率为110W ，则2212(220V)=440Ω110WU P R R +==额保温当实际电压为200V 时，实际功率约为2122(200V)=90.9W 440ΩU R R P =≈+额实故 D 正确； 故选BD 。
物理二模试题分类汇编——电功率的综合计算问题综合附答案

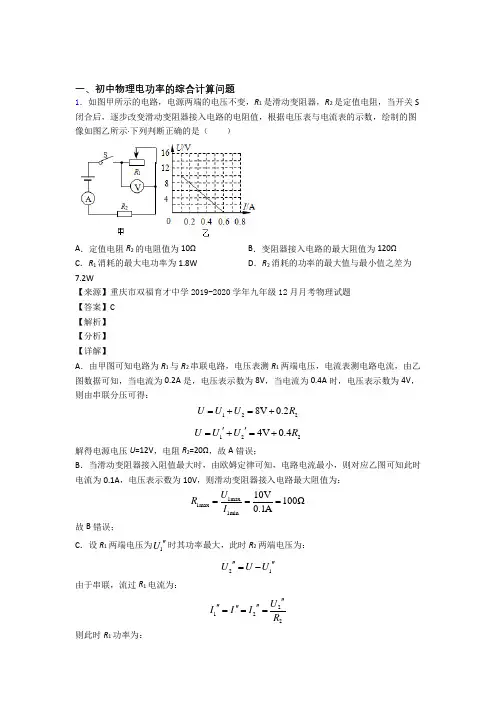

一、初中物理电功率的综合计算问题1．如图甲所示的电路，电源两端的电压不变，R 1是滑动变阻器，R 2是定值电阻，当开关S 闭合后，逐步改变滑动变阻器接入电路的电阻值，根据电压表与电流表的示数，绘制的图像如图乙所示·下列判断正确的是（ ）A ．定值电阻R 2的电阻值为10ΩB ．变阻器接入电路的最大阻值为120ΩC ．R 1消耗的最大电功率为1.8WD ．R 2消耗的功率的最大值与最小值之差为7.2W【来源】重庆市双福育才中学2019-2020学年九年级12月月考物理试题 【答案】C 【解析】 【分析】 【详解】A ．由甲图可知电路为R 1与R 2串联电路，电压表测R 1两端电压，电流表测电路电流，由乙图数据可知，当电流为0.2A 是，电压表示数为8V ，当电流为0.4A 时，电压表示数为4V ，则由串联分压可得：1228V 0.2U U U R =+=+1224V 0.4U U U R ''=+=+解得电源电压U =12V ，电阻R 2=20Ω，故A 错误；B ．当滑动变阻器接入阻值最大时，由欧姆定律可知，电路电流最小，则对应乙图可知此时电流为0.1A ，电压表示数为10V ，则滑动变阻器接入电路最大阻值为：1max 1max 1min 10V100Ω0.1AU R I === 故B 错误；C ．设R 1两端电压为1U ''时其功率最大，此时R 2两端电压为：21U U U ''''=-由于串联，流过R 1电流为：2122U I I I R ''''''''=== 则此时R 1功率为：21max 1112U P U I U R ''''''''== 带入数据整理可得：()21max1196W 205P U ''=--+ 则可知当16V U ''=时R 1功率最大，为1.8W ，故C 正确；D ．当滑动变阻器接入阻值最小时，电路电流最大，为0.6A ，由2P I R =可知此时R 2功率最大，为：()222max 2max 20.6A 20Ω7.2W P I R ==⨯=当滑动变阻器接入阻值最大时，电路电流最小，为0.1A ，由2P I R =可知此时R 2功率最小，为：()222min 2min 20.1A 20Ω0.2W P I R ==⨯=则R 2消耗的功率的最大值与最小值之差为：2max 2min 7.2W 0.2W 7W P P P ∆=-=-=故D 错误。
2020-2021备战中考物理二模试题分类汇编——电功率的综合计算问题综合附答案
一、初中物理电功率的综合计算问题1．如图甲所示的电路，电源两端的电压不变，R 1是滑动变阻器，R 2是定值电阻，当开关S 闭合后，逐步改变滑动变阻器接入电路的电阻值，根据电压表与电流表的示数，绘制的图像如图乙所示·下列判断正确的是（ ）A ．定值电阻R 2的电阻值为10ΩB ．变阻器接入电路的最大阻值为120ΩC ．R 1消耗的最大电功率为1.8WD ．R 2消耗的功率的最大值与最小值之差为7.2W【来源】重庆市双福育才中学2019-2020学年九年级12月月考物理试题 【答案】C 【解析】 【分析】 【详解】A ．由甲图可知电路为R 1与R 2串联电路，电压表测R 1两端电压，电流表测电路电流，由乙图数据可知，当电流为0.2A 是，电压表示数为8V ，当电流为0.4A 时，电压表示数为4V ，则由串联分压可得：1228V 0.2U U U R =+=+1224V 0.4U U U R ''=+=+解得电源电压U =12V ，电阻R 2=20Ω，故A 错误；B ．当滑动变阻器接入阻值最大时，由欧姆定律可知，电路电流最小，则对应乙图可知此时电流为0.1A ，电压表示数为10V ，则滑动变阻器接入电路最大阻值为：1max 1max 1min 10V100Ω0.1AU R I === 故B 错误；C ．设R 1两端电压为1U ''时其功率最大，此时R 2两端电压为：21U U U ''''=-由于串联，流过R 1电流为：2122U I I I R ''''''''=== 则此时R 1功率为：21max1112U P U I U R ''''''''== 带入数据整理可得：()21max1196W 205P U ''=--+ 则可知当16V U ''=时R 1功率最大，为1.8W ，故C 正确；D ．当滑动变阻器接入阻值最小时，电路电流最大，为0.6A ，由2P I R =可知此时R 2功率最大，为：()222max 2max 20.6A 20Ω7.2W P I R ==⨯=当滑动变阻器接入阻值最大时，电路电流最小，为0.1A ，由2P I R =可知此时R 2功率最小，为：()222min 2min 20.1A 20Ω0.2W P I R ==⨯=则R 2消耗的功率的最大值与最小值之差为：2max 2min 7.2W 0.2W 7W P P P ∆=-=-=故D 错误。
【物理】物理二模试题分类汇编——电功率的综合计算问题综合附答案解析
一、初中物理电功率的综合计算问题1．在如图甲所示的电路中，电源电压U保持不变，R1、R2为定值电阻，R为滑动变阻器。
闭合开关S，将滑动变阻器的滑片P从最右端滑到最左端的过程中，电压表V1、V2的示数随电流表A的示数变化分别如图乙中图线①、②所示。
变阻器的滑片P从最右端滑到最左端的过程中，下列说法错误的是（）A．R1、R2的电压之比始终等于2∶1 B．滑动变阻器的最大电阻为15ΩC．电源电压为6V D．R2消耗的功率增大了1.2W【来源】2019年湖北省武汉市洪山区中考一模物理试题【答案】D【解析】【分析】【详解】电路为三个电阻串联，滑动变阻器滑片从右端滑到最左端过程中，滑动变阻器接入阻值变小，由欧姆定律可知电路电流逐渐变大，R1两端电压变大，由此可得①表示电压表V1，②表示电压表V2；当滑片位于最左端时，电路电阻最小，电流最大为I max=0.4A，为R1与R2串联电路，此时R1两端电压U1=4V，则可求R1电阻为：1 1max4V10Ω0.4AURI===由串联电路总电压等于各用电器电压之和可知：U=U1+I max R2=4V+0.4A×R2当滑片位于最右端时，电路为三个电阻串联，此时电流最小为I min=0.2A，R两端电压U R=3V，R1两端电压U1’=2V，则滑动变阻器最大阻值为：R min3V15Ω0.2AURI===由串联电路总电压等于各用电器电压之和可知：U=U R+U1’+I min R2=3V+2V+0.2A×R2联立求解可得：U=6V，R2=5Ω；由于串联电路电流处处相等，则由P=I2R可知，R1与R2消耗的功率之比始终等于电阻之比，即：P1：P2=R1：R2=10Ω：5Ω=2：1滑动变阻器滑片位于最右端时，R 2消耗功率为：P 2右=I min 2R 2=(0.2A)2×5Ω=0.2W滑动变阻器滑片位于最左端时，R 2消耗功率为：P 2左=I max 2R 2=(0.4A)2×5Ω=0.8W则R 2消耗的功率增大：△P =P 2左-P 2右=0.8W-0.2W=0.6W故选D 。
2020-2021备战中考物理二模试题分类汇编——电功率的综合计算问题综合附答案

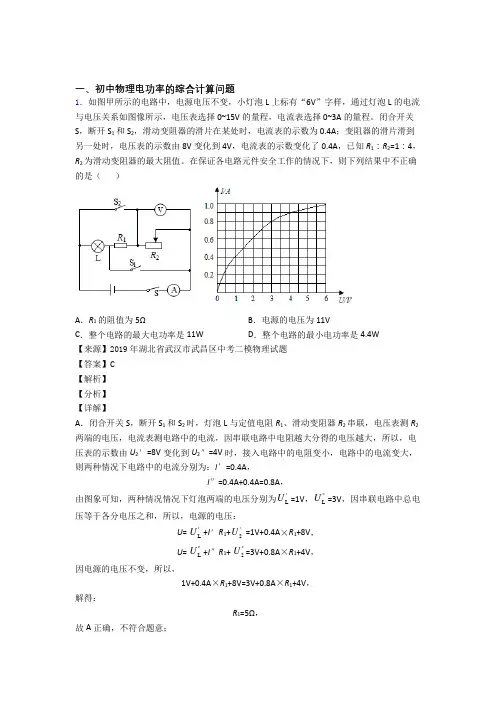

一、初中物理电功率的综合计算问题1．如图甲所示的电路中，电源电压不变，小灯泡L 上标有“6V ”字样，通过灯泡L 的电流与电压关系如图像所示，电压表选择0~15V 的量程，电流表选择0~3A 的量程。
闭合开关S ，断开S 1和S 2，滑动变阻器的滑片在某处时，电流表的示数为0.4A ；变阻器的滑片滑到另一处时，电压表的示数由8V 变化到4V ，电流表的示数变化了0.4A ，已知R 1：R 2=1：4， R 2为滑动变阻器的最大阻值。
在保证各电路元件安全工作的情况下，则下列结果中不正确的是（ ）A ．R 1的阻值为5ΩB ．电源的电压为11VC ．整个电路的最大电功率是11WD ．整个电路的最小电功率是4.4W【来源】2019年湖北省武汉市武昌区中考二模物理试题【答案】C 【解析】 【分析】 【详解】A ．闭合开关S ，断开S 1和S 2时，灯泡L 与定值电阻R 1、滑动变阻器R 2串联，电压表测R 2两端的电压，电流表测电路中的电流，因串联电路中电阻越大分得的电压越大，所以，电压表的示数由U 2′=8V 变化到U 2″=4V 时，接入电路中的电阻变小，电路中的电流变大，则两种情况下电路中的电流分别为：I ′=0.4A ，I ″=0.4A+0.4A=0.8A ，由图象可知，两种情况情况下灯泡两端的电压分别为'L U =1V ，''L U =3V ，因串联电路中总电压等于各分电压之和，所以，电源的电压：U = 'L U +I ′R 1+'2U =1V+0.4A ×R 1+8V ， U = ''L U +I ″R 1+ ''2U =3V+0.8A ×R 1+4V ，因电源的电压不变，所以，1V+0.4A ×R 1+8V=3V+0.8A ×R 1+4V ，解得：R 1=5Ω，故A 正确，不符合题意；B ．电源的电压：'L U +I ′R 1+ '2U =1V+0.4A ×5Ω+8V=11V ，故B 正确，不符合题意；C ．当开关S 、S 2闭合，断开S 2时，电路为R 2的简单电路，因电源的电压小于电压表的量程，所以，当调节滑动变阻器的滑片使电流表的示数I 大=3A 时，电路消耗的电功率最大，则：P 大=UI 大=11V ×3A=33W ，故C 错误，符合题意；D ．当闭合开关S ，断开S 1和S 2，且滑动变阻器接入电路中的电阻最大时，电路中的电功率最小，则电源的电压：U L 小+I 小(R 1+ R 2)= U L 小+I 小(R 1+4 R 1)= U L 小+ I 小×5 R 111V= U L 小+ I 小×25Ω，由图象可知，当I 小=0.4A ，U L 小=1V 符合，则电路的最小电功率：P 小=UI 小=11V ×0.4A=4.4W ，故D 正确，不符合题意。
备战中考物理二模试题分类汇编——电功率的综合计算问题综合
一、初中物理电功率的综合计算问题1．如图所示，电源电压保持不变，小灯泡L 标有“5V 2.5W”的字样，滑动变阻器 R 1 的最大阻值为40 Ω，定值电阻R 2 的阻值为 20Ω，电压表量程为0~3V ，电流表量程为 0~3A ，灯丝电阻不随温度变化。
当 S 1、S 2 和 S 3 都闭合，滑动变阻器的滑片滑到端点 a 时，小灯泡L 恰好正常发光。
在保证电路安全的前提下，以下说法正确的是：（ ）A ．电源电压为 10VB ．闭合 S 2、S 3，断开 S 1 时，电路中最小电流为 0.1AC ．闭合 S 1、S 3，断开 S 2 时，滑动变阻器取值范围为 0～20ΩD ．滑片在 a 端，S 1、S 2和S 3 都闭合时，整个电路的功率最大，最大值为 3.75W 【来源】重庆南开融侨中学2019-2020学年九年级（下)开学测试物理试题 【答案】D 【解析】 【详解】 根据2U P R=可得，小灯泡的电阻： ()2L L L 5V 2==10Ω2.5WU R P =额额；A ．当S 、S 1和S 2都闭合，滑动变阻器的滑片滑到a 端时，灯泡与电阻2R 并联；此时小灯泡L 恰好正常发光，则电源电压等于小灯泡的额定电压，L ==5V U U 额，故A 错误；B ．闭合S 2、S 3，断开S 1时，1R 与L 串联，电压表测变阻器1R 的电压，当滑动变阻器的两端电压等于电压表的最大值，即=3V U 滑时，变阻器接入电路的阻值最大，电路中电流最小， 则最小电流：L 5V-3V===0.2A 10ΩU U I R -滑； 故B 错误；C ．闭合S 1、S 3，断开S 2时，1R 与2R 串联，电压表测变阻器1R 的电压，由串联分压规律可知，当电压表示数最大为1=3V U 时，变阻器1R 接入电路的阻值最大，因串联电路电流处处相等，结合欧姆定律可得：1212U U RR =； 即：13V 5V-3V =20ΩR ； 解得1=30ΩR ，变阻器1R 接入电路的阻值最大为30Ω，故C 错误；D ．当S 、S 1和S 2都闭合，滑动变阻器的滑片滑到a 端时，灯泡与电阻2R 并联，因并联电路的总电阻最小，所以由2U P R=可知，此时整个电路的功率最大，则整个电路的最大功率：()222L L 25V =2.5W+=3.75W 20ΩU P P P P R =+=+最大额额；故D 正确。
2020-2021中考物理二模试题分类汇编——电功率的综合计算问题综合及答案解析
一、初中物理电功率的综合计算问题1．额定电压均为6V 的甲、乙两灯的I ﹣U 图线如图所示，则下列说法不正确的是（ ）A ．甲、乙两灯的电阻均随电压增大而增大B ．甲、乙两灯的额定功率之比为2∶1C ．甲、乙两灯并联接在电压为2V 的电源两端时，电阻之比为2∶3D ．甲、乙两灯串联接在电压为8V 的电源两端时，实际功率之比为1∶9 【来源】四川省达州市达川区2019-2020学年九年级（上)期末物理试题 【答案】D 【解析】 【分析】(1)根据图像读出几组电流和电压对应的值，根据欧姆定律求出对应的电阻，然后得出两灯泡电阻与两端的电压关系；(2)根据图像读出两灯泡额定电压下的电流，根据P UI =求出甲、乙两灯的额定功率之比；(3)甲、乙两灯并联接在电压为2V 的电源两端时，它们两端的电压均为2V ，根据图像读出通过的电流，根据欧姆定律求出此时两灯泡的电阻之比；(4)甲、乙两灯串联接在电压为8V 的电源两端时，通过它们的电流相等，且总电压等于8V ，根据图像读出符合要求的电流和电压，根据P UI =求出两灯泡的实际功率之比。
【详解】A ．由图像可知，甲、乙两灯泡两端的电压分别为2V 、6V 时，通过甲的电流依次为0.3A 、0.6A ，通过乙的电流依次为0.2A 、0.3A ，由U I R =的变形式U R I=可知，甲灯泡的电阻依次为6.67Ω、10Ω，乙灯泡的电阻依次为10Ω、20Ω，所以甲、乙两灯的电阻均随电压增大而增大，则A 正确，不符合题意；B ．甲、乙两灯的额定电压均为6V ，通过的电流I 甲额＝0.6A ，I 乙额＝0.3A ，则甲、乙两灯的额定功率之比：6V 0.6A 26V 0.3A 1U I P P U I ⨯===⨯甲额甲额甲额乙额乙额乙额，则B 正确，不符合题意；C ．甲、乙两灯并联接在电压为2V 的电源两端时，它们两端的电压均为2V ，由图像可知，通过的电流分别为I 甲＝0.3A ，I 乙＝0.2A ，此时两灯泡的电阻之比：0.2A 20.3A 3UR I I U R I I ====甲甲甲乙乙乙甲乙， 则C 正确，不符合题意；D ．甲、乙两灯串联接在电压为8V 的电源两端时，通过它们的电流相等，且总电压等于8V ，由图像可知，当电路中的电流0.3A I '＝、2V U '甲＝、6V U '乙＝时符合，则两灯泡的实际功率之比：2V 0.3A 16V 0.3A 3U I P P U I ''⨯===''⨯甲甲乙乙，则D 错误，符合题意； 故选D 。
2020-2021【物理】物理二模试题分类汇编——电功率的综合计算问题综合及详细答案
一、初中物理电功率的综合计算问题1．如图所示的电路，电路接通后，移动滑动变阻器的滑片，电压表的最大值为6V ，电流表的最大值为3A 、最小值为1A ，由此可以确定（ ）A ．电源电压为9VB ．定值电阻的阻值为6ΩC ．滑动变阻器的最大阻值为2ΩD ．定值电阻最大功率为18W【来源】2020年广西中考一轮模拟物理试题（三) 【答案】A 【解析】 【分析】 【详解】由图可知，电路为定值电阻R 1与滑动变阻器串联，电压表测量滑动变阻器两端电压，电流表测量电路电流，当滑动变阻器接入阻值最大时，由串联分压及欧姆定律可知，电压表此时示数最大为6V ，对应电流最小为1A ，此时电源电压为U =U 1+U 2=1A×R 1+6V当滑动变阻器接入阻值最小为0Ω时，电路为R 1的简单电路，由欧姆定律可知此时电流最大为3A ，此时电源电压为1211=3A U U I R R '==⨯联立求解可得电源电压为9V ，电阻R 1阻值为3Ω，当滑动变阻器全部接入时，电路总电阻为19V=91AU R I ==Ω总 则滑动变阻器最大阻值为R 滑=R 总-R 1=9Ω-3Ω=6Ω定值电阻阻值不变，由2U P R=可知定值电阻两端电压最大时，功率最大，当滑动变阻器接入阻值为0Ω时，定值电阻两端电压最大，等于电源电压9V ，此时功率为()221max19V ==27W 3U P R =Ω故选A 。
2．如图甲所示电路，电源电压保持不变，电流表量程为0~0.6A 。
图乙中A 、B 分别是小灯泡和电阻R 1两端的电压随电流变化关系图象。
只闭合开关S 、S 1，滑动变阻器的滑片P 移至a 端时，电路中的电流为0.2A ；滑动变阻器的滑片移至b 端时，小灯泡恰好正常发光。
只闭合开关S 、S 3，调节滑片P ，当滑动变阻器接入电路中的电阻为10Ω时，小灯泡两端的电压恰好为2V 。
则（ ）A ．电源电压为10VB ．小灯泡L 的额定功率6WC ．只闭合开关S 、S 2，滑动变阻器的滑片移至a 端时，1.5min 电流通过R 1产生的热量为64JD ．闭合开关S ，改变其它开关的通断及滑片的位置，电路消耗的最小功率可以达到1.2W 【来源】辽宁省葫芦岛市连山区2019-2020学年九年级（上)期末测试物理试题 【答案】BC 【解析】 【分析】 【详解】A ．由于灯泡灯丝电阻受温度影响，定值电阻阻值不发生变化，则小灯泡灯丝两端的电压随电流变化关系图象为曲线，定值电阻两端的电压随电流变化关系图象为过原点的直线，则由乙图数据可求R 1阻值为1114V ==400.1AI R U =Ω 已知闭合S 、S 3，调节滑片P ，当滑动变阻器接入电路中的电阻为10Ω时，小灯泡两端的电压恰好为2V ，此时电路为小灯泡与两电阻串联电路，由乙图可知此时电路电流为0.2A ，则电源电压为L 12=2V+0.2A 40+0.2A 10=12V U U U U '=++⨯Ω⨯Ω故A 不符合题意；B ．当闭合开关S 、S 1，滑动变阻器的滑片移至b 端时，小灯泡恰好正常发光，此时滑动变阻器接入阻值为0Ω，此时电路为小灯泡的简单电路，小灯泡此时两端电压等于电源电压为12V ，对应乙图可知此时电流为0.5A ，则额定功率为12V 0.5A=6W P U I ==⨯额额额故B 符合题意；C ．只闭合开关S 、S 1，滑动变阻器的滑片P 移至a 端时，电路中的电流为0.2A ，此时电路为小灯泡与滑动变阻器串联电路，且滑动变阻器接入阻值最大，由乙图可知此时小灯泡两端电压为2V ，电源电压为12V ，则由串联分压可知滑动变阻器两端电压为10V ，由欧姆定律可求滑动变阻器最大阻值为2max 2max 210V=500.2AU R I ==Ω 则当闭合开关S 、S 2，滑动变阻器的滑片移至a 端时，电路为R 1与R 2串联电路，由串联分压可求R 1两端电压为1112404812V=V 40509R U U R R Ω''==⨯+Ω+Ω 由于R 1为纯电阻，则1.5min 电流通过R 1产生的热量为2211148V 9 1.560s=64J40U W t R ⎛⎫⎪''⎝⎭==⨯⨯Ω故C 符合题意；D ．由于电源电压不变，则由2U P R=可知，当电路阻值最大时，电路总功率最小，则闭合开关S 、S 3，滑片滑到最大阻值处时电路电阻最大，功率最小，若最小功率为1.2W ，则此时电路电流为min min 1.2W=0.1A 12VP I U == 则此时电路总电阻为max min 12V=1200.1AU R I ==Ω 则小灯泡此时电阻应为R L 实=R max -R 1-R 2max =120Ω-40Ω-50Ω=30Ω此时小灯泡分得电压应为U L 实=I min R L 实=0.1A×30Ω=3V但由乙图可知，当小灯泡电流为0.1A 时，小灯泡两端电压不足2V ，前后冲突，故D 不符合题意。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
一、初中物理电功率的综合计算问题1．如图所示，电路中电源电压恒为4.5 V ，电压表的量程为0～3 V ，电流表的量程为0～0.6 A ，滑动变阻器的规格为“35 Ω 1.5 A”，灯泡的额定电流为0.5 A ，电阻为5 Ω(灯丝电阻不变) ．闭合开关，要求两电表的示数均不能超过所选量程，灯泡两端电压不允许超过额定值，则下列说法正确的是A ．灯泡的最小功率是0．45 WB ．滑动变阻器允许的调节范围是4~35 ΩC ．当滑动变阻器的滑片向右滑动过程中，电压表示数变大，灯泡变亮D ．当滑动变阻器的滑片向左滑动过程中，电压表与电流表示数的比值不变 【来源】[中学联盟]江苏省东海县南辰中学2017届九年级中考二模物理试题 【答案】A 【解析】 【详解】由图可知：变阻器与灯泡串联，电压表测量变阻器两端的电压，电流表测量电路中的电流；A ．由于电压表的量程为0～3V ，故变阻器的最大电压为3V ，根据串联电路电压的规律，此时灯的电压最小为4.5V-3V=1.5V灯的功率最小()22 1.5V 0.45W 5L U P R ===Ω小小故A 正确；B ．变阻器的电压最大时变阻器连入电路的电阻最大，根据串联电路的电流处处相等和欧姆定律可得R LU U I R R ==大小大所以3V5101.5VR L U R R U ==Ω⨯=Ω大大小由于灯泡的额定电流为0.5A ，则电路中的最大电流为0.5A ，此时电路的总电阻最小，根据欧姆定律可得4.5V90.5AU R I ===Ω小最大根据串联电阻的规律，所以变阻器连入电阻中的最小电阻为9Ω-5Ω=4Ω滑动变阻器允许的调节范围是4～10Ω；故B 错误；C ．当滑动变阻器的滑片向右滑动过程中，R 的电阻变大，根据分压原理，电压表示数变大，由串联电路电压的规律，灯的电压变小，根据2U P R=可得灯的实际功率变小，灯变暗，故C 错误；D ．当滑动变阻器的滑片向左滑动过程中，R 的电阻变小，根据欧姆定律，电压表与电流表示数的比即R 连入电路中的电阻大小，所以电压表与电流表示数的比值变小，故D 错误。
故选A 。
2．如图甲所示，闭合开关S ，调节滑动变阻器的滑片，从最右端滑至最左端时，小灯泡恰好正常发光。
电流表示数与两电压表示数的关系图像如图乙。
下列说法中正确的是（ ）A ．电源电压为9VB ．滑动变阻器的最大阻值为14ΩC ．小灯泡的额定功率为6WD ．电路总功率的变化范围是6W~12W【来源】2019年辽宁省阜新市中考模拟物理试题【答案】BCD 【解析】 【分析】由电路图可知，灯泡L 与定值电阻R 0、滑动变阻器R 串联，电压表V 1测L 与R 0两端的电压之和，电压表V 2测R 0两端的电压，电流表测电路中的电流；当滑片位于最左端时，接入电路中的电阻为零，此时电路中的电路中的电流最大，电路的总功率最大，两电压表的示数最大且电压表V 1测电源两端的电压，根据图像读出电表的示数，根据串联电路的电压特点求出灯泡两端的电压，利用P UI =求出灯泡的电功率即为额定功率，利用P UI =求出电路的最大总功率；当滑片位于最右端时，接入电路中的电阻最大，此时电路中的电流最小，电路的总功率最小，根据图像读出V 1的示数和电路中的电流，根据串联电路的电压特点求出R 两端电压，利用欧姆定律求出变阻器的最大阻值，利用P UI =求出电路的最小总功率，然后得出电路总功率的变化范围。
【详解】由电路图可知，灯泡L 与定值电阻R 0、滑动变阻器R 串联，电压表V 1测L 与R 0两端的电压之和，电压表V 2测R 0两端的电压，电流表测电路中的电流；AC ．当滑片位于最左端时，接入电路中的电阻为零，此时电路中的电路中的电流最大，电路的总功率最大，两电压表的示数最大且电压表V 1测电源两端的电压；由图乙可知，电路中的最大电流max 1.0A I =，电压表V 2的示数06V U =，电压表V 1的示数为12V ，即电源的电压U =12V ；因串联电路中总电压等于各分电压之和，则此时灯泡两端的电压L 012V 6V 6V U U U =-=-=因此时小灯泡恰好正常发光，则灯泡的额定功率L L max 6V 1.0A 6W P U I ==⨯=电路的最大总功率max max 12V 1.0A 12W P UI ==⨯=故A 错误、C 正确；BD ．当滑片位于最右端时，接入电路中的电阻最大，此时电路中的电流最小，电路的总功率最小，由图像可知，电路中的最小电流min 0.5A I =，电压表V 1的示数U 1=5V ，此时滑动变阻器两端的电压R 112V 5V 7V U U U =-=-=由UIR=可得，滑动变阻器的最大阻值 R min 7V14Ω0.5AU R I === 电路的最小总功率min min 12V 0.5A 6W P UI ==⨯=则电路总功率的变化范围是6W ∼12W ，故BD 正确。
故选BCD 。
3．甲、乙两只普通照明灯泡的铭牌如图所示，下列说法中正确的是（ ）A ．两灯串联在220V 的电路中，甲灯比乙灯亮B ．乙灯的灯丝较细，正常发光时的电流较小C ．两灯均正常发光时，甲灯消耗的电能较小D ．乙灯的实际功率一定是25W【来源】广东省深圳市福田区2019-2020学年九年级（上)期末物理试题 【答案】B 【解析】【详解】A．由甲、乙图和电功率变形公式2URP可知，甲灯的电阻小于乙电阻。
当两灯串联时电流相等，乙灯的实际功率大于甲灯实际功率，甲灯没有乙灯亮，故A错误；B．乙灯的灯丝较细，电阻大，正常发光时由公式=UIR可知通过乙灯的电流比甲灯小，故B正确；C．两灯均正常发光时，由于没有给出发光时间，无法比较哪盏灯灯耗电能多，故C错误；D．乙灯的额定功率为25W，实际功率是实际电压下的功率，如果实际电压不等于额定电压，实际功率就不等于额定功率，故D错误。
故选B。
4．如图所示电路中，电源两端电压为U，且保持不变。
R1、R2和R3为三个定值电阻，已知R1=5Ω。
当只闭合开关S2时，电流表的示数为0.3A，电路消耗的总功率为P；当三个开关都闭合时，电流表的示数变化了1.95A，电路消耗的总功率为'P。
当只断开开关S1时，电流表的示数为0.45A，电路消耗的总功率为''P。
下列判断正确的是（）A．U=6V，R2=20ΩB．U=9V，R3=30ΩC．R2=20Ω，P∶'P=2∶15D．R3=10Ω，P∶''P=3∶2【来源】湖北武汉洪山区2019-2020学年九年级4月月考物理试题（质量监测)【答案】C【解析】【分析】【详解】当只闭合开关S2时，等效电路图如图1所示；当三个开关都闭合时，等效电路图如图2所示；当只断开开关S1时，等效电路图如图3所示；由图1可得230.3A UI R R ==+…①0.3P UI U ==…②由图2和题意可得1221.95A+0.3A=2.25A 5ΩU U U U I R R R '=+=+=…③ 2.25P UI U '='=…④由图3可得20.45A UI R "==…⑤ 0.45P UI U "="=…⑥由②④⑥式可得:0.3:2.252:15P P U U '== :0.3:0.452:3P P U U "==由①③⑤式可得：U =9V ，R 2=20Ω，R 3=10Ω。
故A 、B 、D 不符合题意，C 符合题意。
故选C 。
5．如图所示的电路中，电源电压12V 且保持不变，灯丝电阻不随温度变化，灯泡L 的额定功率为7.2W 。
当开关S 1、S 2都闭合时，通过灯泡的电流为I 1，灯泡正常发光；当开关S 1闭合S 2断开时，通过灯泡的电流为I 2，灯泡的功率是3.2W ，则下列计算结果不正确的是（ ）A ．灯泡电阻是20ΩB ．电阻R 的阻值是10ΩC ．当开关S 1闭合S 2断开时，电阻R 的的功率是1.6WD ．I 1:I 2=9:4【来源】2019年四川省成都市树德实验中学（西区)中考二模物理试题【答案】D【解析】【分析】【详解】A．当开关S1、S2都闭合时，电路为灯泡的简单电路，灯泡正常工作，电源的电压U=12V，电路中的电流I1=PU额=7.2W12V=0.6A灯泡的电阻R L=1UI=12V0.6A=20Ω故A正确，不符合题意；B．当开关S1闭合S2断开时，灯泡和电阻R串联，电路中的电流I2=LPR实= 3.2W20Ω=0.4A电路中的总电阻R总=2UI=12V0.4A=30ΩR的阻值R=R总−R L=30Ω−20Ω=10Ω故B正确，不符合题意；C．由B知，当开关S1闭合S2断开时，通过电阻R的电流为0.4A，则电阻R的功率P R=I22R=(0.4A)2 10Ω=1.6W故C正确，不符合题意；D．由AB知， I1=0.6A，I2=0.4A，则I1:I2=0.6A:0.4A=3:2故D错误，符合题意。
故选D。
6．额定电压均为6V的甲、乙两灯的I﹣U图线如图所示，则下列说法不正确的是（）A．甲、乙两灯的电阻均随电压增大而增大B．甲、乙两灯的额定功率之比为2∶1C．甲、乙两灯并联接在电压为2V的电源两端时，电阻之比为2∶3D ．甲、乙两灯串联接在电压为8V 的电源两端时，实际功率之比为1∶9 【来源】四川省达州市达川区2019-2020学年九年级（上)期末物理试题 【答案】D 【解析】 【分析】(1)根据图像读出几组电流和电压对应的值，根据欧姆定律求出对应的电阻，然后得出两灯泡电阻与两端的电压关系；(2)根据图像读出两灯泡额定电压下的电流，根据P UI =求出甲、乙两灯的额定功率之比；(3)甲、乙两灯并联接在电压为2V 的电源两端时，它们两端的电压均为2V ，根据图像读出通过的电流，根据欧姆定律求出此时两灯泡的电阻之比；(4)甲、乙两灯串联接在电压为8V 的电源两端时，通过它们的电流相等，且总电压等于8V ，根据图像读出符合要求的电流和电压，根据P UI =求出两灯泡的实际功率之比。
【详解】A ．由图像可知，甲、乙两灯泡两端的电压分别为2V 、6V 时，通过甲的电流依次为0.3A 、0.6A ，通过乙的电流依次为0.2A 、0.3A ，由U I R =的变形式U R I=可知，甲灯泡的电阻依次为6.67Ω、10Ω，乙灯泡的电阻依次为10Ω、20Ω，所以甲、乙两灯的电阻均随电压增大而增大，则A 正确，不符合题意；B ．甲、乙两灯的额定电压均为6V ，通过的电流I 甲额＝0.6A ，I 乙额＝0.3A ，则甲、乙两灯的额定功率之比：6V 0.6A 26V 0.3A 1U I P P U I ⨯===⨯甲额甲额甲额乙额乙额乙额，则B 正确，不符合题意；C ．甲、乙两灯并联接在电压为2V 的电源两端时，它们两端的电压均为2V ，由图像可知，通过的电流分别为I 甲＝0.3A ，I 乙＝0.2A ，此时两灯泡的电阻之比：0.2A 20.3A 3U R I I U R I I ====甲甲甲乙乙乙甲乙， 则C 正确，不符合题意；D ．甲、乙两灯串联接在电压为8V 的电源两端时，通过它们的电流相等，且总电压等于8V ，由图像可知，当电路中的电流0.3A I '＝、2V U '甲＝、6V U '乙＝时符合，则两灯泡的实际功率之比：2V 0.3A 16V 0.3A 3U I P P U I ''⨯===''⨯甲甲乙乙，则D 错误，符合题意；故选D 。
