路灯照明工程施工
主干道路灯工程施工方案
一、编制依据1. 国家相关法律、法规及最新的市政工程施工及验收规范。
2. 《城市道路照明设计标准》（CJJ45-2006）等相关规范、规程及标准。
二、工程概况本工程为某市主干道路灯照明工程，全长10公里，涉及道路两侧路灯安装及照明设施更新。
项目包括路灯基础施工、灯具安装、电缆敷设、控制系统调试等。
三、施工方案1. 施工准备（1）施工图纸会审：组织施工图纸会审，明确设计意图、施工难点及质量要求。
（2）材料设备准备：根据工程需求，提前准备各类路灯、电缆、灯具等材料及施工设备。
（3）人员组织：成立项目经理部，明确各部门职责，配备专业施工队伍。
2. 施工工艺（1）路灯基础施工1）基础开挖：根据设计图纸，确定基础位置，采用人工配合机械进行开挖。
2）基础垫层：基础开挖后，进行垫层铺设，确保平整度及压实度。
3）基础浇筑：按照设计要求，进行混凝土浇筑，确保基础稳固。
（2）路灯安装1）灯具吊装：采用专用吊装设备，将灯具吊装至预定位置。
2）灯具调整：调整灯具方向，确保照明效果。
3）灯具固定：将灯具固定在支架上，确保稳固。
（3）电缆敷设1）电缆铺设：按照设计要求，将电缆敷设至预定位置。
2）电缆连接：采用专用连接器，将电缆连接牢固。
3）电缆保护：对电缆进行保护，防止损坏。
（4）控制系统调试1）控制系统安装：按照设计要求，安装控制系统。
2）系统调试：对控制系统进行调试，确保系统正常运行。
四、施工进度计划1. 施工准备阶段：2周2. 路灯基础施工阶段：4周3. 路灯安装阶段：4周4. 电缆敷设阶段：3周5. 控制系统调试阶段：2周五、质量保证措施1. 严格执行国家相关法规及规范，确保工程质量。
2. 严格控制材料、设备质量，确保工程用料合格。
3. 加强施工过程管理，确保施工质量。
4. 定期对施工人员进行培训，提高施工技能。
5. 建立质量管理体系，确保工程质量得到有效控制。
六、安全文明施工措施1. 严格执行国家及地方安全生产法规，确保施工安全。
建筑工程施工路灯规范
建筑工程施工路灯规范一、路灯设计1.1 路灯设计应符合国家和地方有关标准，应根据道路类型、车流量、行人流量和周边环境等因素进行合理设计。
1.2 路灯的照明范围应满足道路照明标准要求，确保道路两侧的照明充足，同时避免光污染。
1.3 在路灯设计中应考虑路灯的材质、类型、高度、数量和排布方式，以及节能、环保、美观等因素。
二、路灯材质2.1 路灯材质应选用防腐蚀、耐候性能好的材料，以保证路灯的使用寿命和稳定性。
2.2 路灯灯罩应采用透光性好、抗风压、耐冲击的材料，确保路灯正常照明和安全性能。
三、路灯类型3.1 路灯类型应根据道路类型和设计要求进行选择，包括路灯形状、光源种类、光色、光源功率等。
3.2 路灯应采用LED光源，以提高能效和节能性能，减少环境污染。
四、路灯安装4.1 路灯的安装位置及数量应符合设计要求，确保道路两侧照明均匀，且不影响交通乘员的视线。
4.2 路灯的固定方式应牢固可靠，能够承受恶劣天气和外力作用，确保路灯安全稳定。
4.3 路灯的电源线路应布置合理，避免电池和其他设施发生相互干扰或损坏。
4.4 路灯的调光设备应按照实际需要进行设置，以满足不同时间段的照明要求，节约能源。
五、路灯维护5.1 路灯的日常维护应定期进行，包括清洁、检查、维修和更换等工作，确保路灯照明效果和安全性能。
5.2 路灯的维护人员应具有相应的专业知识和技能，能够及时处理路灯故障及时处理。
5.3 路灯的维护应记录完整，包括维护时间、维护内容和维护经过等，便于管理和查阅。
六、路灯监测6.1 路灯的照明效果应定期进行监测，包括光照度、光色、亮度等参数，确保路灯照明效果符合要求。
6.2 路灯的功耗和能源消耗应定期进行监测，评估路灯节能性能，提出相应的节能改进建议。
七、环境保护7.1 路灯施工应按照相关地方标准和环保要求进行，确保施工过程不产生噪音、污染等环境问题。
7.2 路灯施工及使用过程中，应合理利用资源，减少对环境的影响，注重环境保护和可持续发展。
路灯工程施工验收标准
路灯工程施工验收标准一、总则1.1 为了保证路灯工程质量，提高城市道路照明水平，根据《城市道路照明设计标准》（CJJ45-2006）和《城市道路照明工程施工及验收规程》（CJJ 89-2001），制定本验收标准。
1.2 本验收标准适用于新建、改建和扩建的城市道路照明工程。
1.3 施工单位应按照设计文件和本验收标准的要求进行施工，并按照相关法律法规和行业标准进行工程验收。
二、验收内容与标准2.1 施工资料验收2.1.1 施工单位应提交完整的施工资料，包括设计文件、施工图纸、施工方案、施工记录、验收报告等。
2.1.2 施工资料应真实、完整、准确，符合相关法律法规和行业标准的要求。
2.2 施工质量验收2.2.1 基础工程2.2.1.1 钢筋混凝土基础的断面尺寸、标高应符合设计要求，允许偏差±10mm。
2.2.1.2 基础混凝土强度等级应符合设计要求，不低于C20。
2.2.1.3 基础周围土体应稳定，无沉降现象。
2.2.2 路灯设备安装2.2.2.1 路灯设备应符合设计要求，设备型号、规格、数量应一致。
2.2.2.2 路灯设备安装应牢固，线路连接应可靠，绝缘性能应符合规定。
2.2.2.3 路灯设备外观应完好，无损坏、变形、锈蚀等情况。
2.2.3 照明效果验收2.2.3.1 路灯照度应符合设计要求，路面平均照度不低于设计值的90%。
2.2.3.2 路灯照明均匀度应符合设计要求，最大照度与最小照度的比值不应大于2。
2.2.3.3 路灯眩光应控制在规定范围内，眩光值不应大于20%。
2.2.4 系统性能验收2.2.4.1 路灯控制系统应符合设计要求，包括开关控制、调光控制等功能。
2.2.4.2 路灯控制系统应稳定可靠，控制信号应准确传输。
2.2.4.3 路灯控制系统应具备故障自检和报警功能。
三、验收程序与方法3.1 验收程序3.1.1 施工单位自检：施工完成后，施工单位应进行自检，自检合格后向项目法人提出验收申请。
路灯照明工程安装施工方案及工艺方法
路灯照明工程安装施工方案及工艺方法一、安装施工方案：1.前期准备工作：（1）确定照明工程的需求和范围；（2）编制相关的工程规划和设计图纸；（3）制定详细的工期计划和施工方案；（4）组建合适的施工队伍，并进行技术培训。
2.基础施工：（1）完成现场勘查和测量，确定灯杆位置；（2）根据设计图纸，挖掘灯杆基础孔，保证基础孔的深度和直径符合要求；（3）按照设计要求，在基础孔内浇筑混凝土，使用振捣机器对混凝土进行振实处理；（4）在混凝土未完全凝固前，安装预埋部件，包括灯杆基础螺栓和电缆管路。
3.灯杆安装：（1）根据设计要求和现场施工图纸，确定灯杆的安装位置；（2）使用灯杆安装机械设备将灯杆直立于基础孔中；（3）调整灯杆的水平度和垂直度，并使用固定螺栓将灯杆与基础牢固连接。
4.电缆敷设：（1）根据设计要求，开挖电缆沟槽，并确保沟槽的宽度和深度满足要求；（2）在电缆沟槽中铺设电缆，保证电缆的整齐排列和合理敷设；（3）使用电缆固定夹等固定装置，将电缆固定在沟槽中；（4）对电缆进行绝缘处理，确保电缆的安全和可靠性。
5.光源安装：（1）根据设计要求，选择适合的光源类型和规格；（2）将光源安装在灯头中，并使用螺母和垫片进行紧固；（3）调整光源的角度和光强度，确保照明效果满足要求；（4）连接光源与电缆，测试光源的亮度和功耗。
6.调试和验收：（1）对整个照明系统进行测试和调试，确保每个灯具都可以正常工作；（2）检查照明系统的电缆连接和防水密封性能；（3）进行亮度和功率测试，确保照明效果符合设计要求；（4）经过测试和调试后，进行照明系统的正式验收，确保工程质量合格。
二、工艺方法：1.严格按照工程设计要求进行施工，确保灯具数量、功率和位置满足照明效果要求；2.在挖孔和浇筑基础时，使用合适的机械设备和工具，确保基础的牢固和稳定；3.在安装灯杆和调整灯杆位置时，使用水平仪和垂直仪等仪器工具，确保灯杆的垂直度和水平度；4.在敷设电缆时，选择质量好、绝缘性能好的电缆，确保电缆的安全可靠；5.在灯具安装和调试时，使用专业的工具和装置，确保灯具连接牢固，光源角度和光强度符合要求；6.在整个工程进行调试和验收时，可以使用专业的测量仪器和测试仪器，确保照明系统的正常工作和性能符合要求；7.施工过程中要做好安全防护工作，保证施工人员和周围环境的安全。

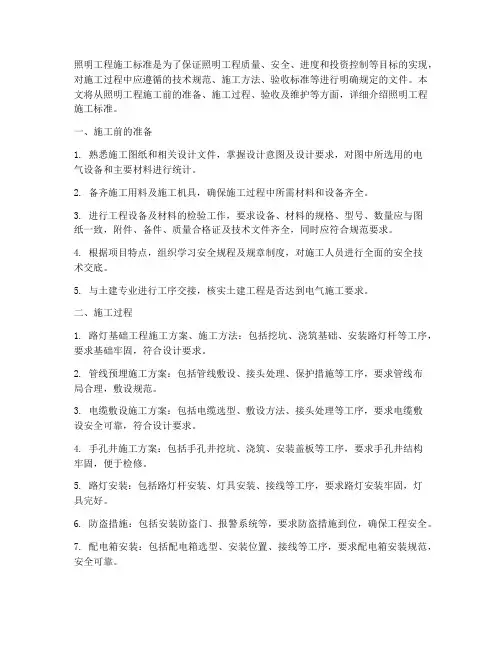

《照明工程施工标准》
照明工程施工标准是为了保证照明工程质量、安全、进度和投资控制等目标的实现，对施工过程中应遵循的技术规范、施工方法、验收标准等进行明确规定的文件。
本文将从照明工程施工前的准备、施工过程、验收及维护等方面，详细介绍照明工程施工标准。
一、施工前的准备1. 熟悉施工图纸和相关设计文件，掌握设计意图及设计要求，对图中所选用的电气设备和主要材料进行统计。
2. 备齐施工用料及施工机具，确保施工过程中所需材料和设备齐全。
3. 进行工程设备及材料的检验工作，要求设备、材料的规格、型号、数量应与图纸一致，附件、备件、质量合格证及技术文件齐全，同时应符合规范要求。
4. 根据项目特点，组织学习安全规程及规章制度，对施工人员进行全面的安全技术交底。
5. 与土建专业进行工序交接，核实土建工程是否达到电气施工要求。
二、施工过程1. 路灯基础工程施工方案、施工方法：包括挖坑、浇筑基础、安装路灯杆等工序，要求基础牢固，符合设计要求。
2. 管线预埋施工方案：包括管线敷设、接头处理、保护措施等工序，要求管线布局合理，敷设规范。
3. 电缆敷设施工方案：包括电缆选型、敷设方法、接头处理等工序，要求电缆敷设安全可靠，符合设计要求。
4. 手孔井施工方案：包括手孔井挖坑、浇筑、安装盖板等工序，要求手孔井结构牢固，便于检修。
5. 路灯安装：包括路灯杆安装、灯具安装、接线等工序，要求路灯安装牢固，灯具完好。
6. 防盗措施：包括安装防盗门、报警系统等，要求防盗措施到位，确保工程安全。
7. 配电箱安装：包括配电箱选型、安装位置、接线等工序，要求配电箱安装规范，安全可靠。
三、验收及维护1. 照明工程验收：包括工程外观、结构、功能等方面的检查，要求符合设计要求和规范要求。
2. 电气性能验收：包括电压、电流、功率等参数的测试，要求电气性能合格。
3. 安全性能验收：包括防盗措施、配电箱安全性能等检查，要求安全性能合格。
4. 维护管理：建立照明工程维护管理制度，定期对设备进行检查、维修，确保工程长期稳定运行。
路灯照明工程施工验收资料
一、工程概况1. 工程名称：XXX路灯照明工程2. 工程地点：XXX3. 工程规模：XXX4. 施工单位：XXX5. 监理单位：XXX二、施工验收资料分类1. 施工图设计及审批资料（1）施工图纸：包括设计总图、平面图、立面图、剖面图、电气接线图等。
（2）设计变更通知书：如有设计变更，需提供变更通知书。
（3）施工图审查意见：施工图审查意见书。
2. 材料设备资料（1）材料合格证：各种材料、设备的合格证。
（2）检验报告：各种材料、设备的检验报告。
（3）设备清单：设备清单及数量。
3. 施工过程资料（1）施工日志：施工过程中的日记，记录施工进度、质量、安全等。
（2）施工记录：施工过程中的各种记录，如材料进场记录、施工过程记录、验收记录等。
（3）隐蔽工程验收记录：隐蔽工程验收记录，如电缆敷设、基础施工等。
4. 质量控制资料（1）施工质量控制计划：施工质量控制计划。
（2）质量检验记录：质量检验记录，如材料检验、设备检验、施工质量检验等。
（3）质量事故处理记录：质量事故处理记录。
5. 安全文明施工资料（1）安全文明施工方案：安全文明施工方案。
（2）安全文明施工记录：安全文明施工记录。
（3）安全事故处理记录：安全事故处理记录。
6. 验收资料（1）验收报告：工程验收报告。
（2）验收记录：工程验收记录。
（3）整改通知单：验收中发现的问题及整改通知单。
三、施工验收程序1. 施工单位完成施工任务后，向监理单位提交验收申请。
2. 监理单位组织验收小组，对工程进行验收。
3. 验收小组对工程进行现场检查，确认工程符合设计要求和质量标准。
4. 验收小组对施工过程中的资料进行审查，确认资料齐全、完整。
5. 验收小组对验收中发现的问题提出整改要求，施工单位整改后再次提交验收。
6. 验收合格后，监理单位出具验收报告，工程交付使用。
四、注意事项1. 施工验收资料应真实、准确、完整。
2. 施工单位应按照施工图设计和施工规范进行施工，确保工程质量。
照明工程施工工艺
照明工程施工工艺一、施工中采用以下流程：定灯位→挖沟→埋管→浇注路灯基础→敷设电缆（绝缘测试）→路灯安装→电气设备安装→实验、调试→自检→竣工验收1、定灯位：按照施工图及现场情况，以设计灯位间距为基准确定路灯安装位置。
（1）平面定位平面定位采用极坐标测设，用计算机先计算出各桩位、桩点坐标以及放线资料，打印成书面表格形式。
内业计算校核无误后，在现场将全站仪置于控制点上，进行测放。
放线完毕立即进行校核，用钢尺拉出和桩点的间距，同坐标反算之距离值比较，以此方法可校验同次放线各桩点之间的相对位置关系，不合格者立即复查并重放直至合格。
（2）高程测设高程测设由一施工水准点抄出各桩点高程，并尽可能避免转站次数，再核验各桩点的相对高差是否同设计高程差值相符，最后以加设的施工水准点验测桩点中任意两个。
以上每一步骤如有不合格或差值过大者，立即查明原因并重测直至合格。
每一步放线资料、验测值均以书面型式保存。
2、挖沟及埋管：按照施工图纸开挖电缆管预埋沟，预埋相应的电缆管。
3、浇注路灯基础浇注：按甲方提供路灯基础图纸预制金属构件开挖相应尺寸的基坑，金属构件进行热镀锌处理，防腐质量应符合现行国家标准《金属覆盖及其他有关覆盖层维氏和努氏显微硬度试验》（GB/T9700）、《热喷涂金属件表面预处理通则》（GB/T11373）、现行行业标准《钢铁热浸铝工艺及质量检验》（ZBJ36011）的有关规定。
路灯基础混凝土为C20，钢筋为Φ12-II级，Φ6、Φ8-I级。
基础顶面用1:3水泥砂浆抹面20厚。
4、敷设电缆：应符合下列要求：（1）电缆型号应符合设计要求，排列整齐，无机械损伤，标志牌齐全、正确、清晰；（2）电缆的固定、间距、弯曲半径应符合规定；（3）电缆接头良好，绝缘应符合规定；（4）电缆沟应符合要求，沟内无杂物；（5）保护管的连接、防腐应符合规定。
5、路灯安装规定同一类型的路灯安装高度（从光源到地面）、仰角、装灯方向宜保持一致。
路灯施工方案
路灯施工方案随着城市化的加速发展和经济的持续增长，城市夜景的照明工程逐渐成为城市建设的重点之一。
而路灯作为照明工程的重要组成部分，为人们提供了夜间行走和安全出行的保障。
因此，良好的路灯施工方案至关重要。
本文将为大家介绍适用于城市路灯施工的详细方案。
一、路灯基础工程1. 地形测量：在进行路灯安装前，需要进行地形测量，将灯杆的高度和灯头的设置位置确定下来。
2. 基础打桩：将测量出的地形做好标记，并进行基础打桩，将灯杆立起来。
3. 混凝土浇筑：桩基施工完成后，进行混凝土浇筑，确保灯杆的稳定和牢固。
4. 灯杆安装：在基础工程完成后，灯杆安装可以进行。
需要注意的是，安装灯头之前，需要进行各种检查和试验，以确保灯头的正常使用和稳定性。
二、路灯电缆布线1. 确定灯杆间距：根据路灯照明需要、杆高等情况，确定灯杆的间距，以确保照明均匀。
2. 路灯电缆埋设：进行路灯电缆的埋设，将电缆在灯杆和路面之间穿过，并固定好。
3. 电缆维护：完成路灯电缆的布线后，需要进行维护工作，包括加固保护管、防护器等。
三、路灯照明设计1. 光源选择：在路灯照明设计中，首先需要选择适合的光源。
普遍选用的灯具有高压钠灯、LED灯、卤素灯等。
需要根据具体情况进行选择。
2. 灯头设置及灯具安装：根据照明需要，选择合适的灯头，将其安装在灯具之上。
3. 照明范围设置：根据需求和照明范围，确定灯具的安装位置，以确保路面照明质量和灯具的均衡性。
四、路灯控制管理1. 智能控制：智能控制系统可以根据环境、天气等情况智能调节路灯的亮度，达到节能的效果。
2. 远程控制：对于大规模的路灯照明工程，需要考虑远程控制的功能。
可以采用无线通讯技术，在指定位置进行控制。
3. 定期维护：路灯控制系统需要定期进行检查和维护，保证设备的正常运行。
综上所述，路灯照明工程对于城市照明的发展和安全交通至关重要。
良好的路灯施工方案能够确保路灯照明质量和设备的长期使用。
在进行路灯施工的过程中，需要注意细节，注重安全，以确保施工成功。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
第一节路灯照明工程施工
1、总体要求
（1）、应按规定的施工及施工规范、质量评定标准以及标准图集施工。
（2）、电气系统，按土建施工顺序，做好暗设电缆预埋线管，同时做好防预埋管堵塞的工作。
（3）、灯基础浇注，路灯安装，电气系统穿电缆，控制柜安装，系统调试，通电实验。
（4）、标段内从K0+000~K0+857.7及K0+946.4~K1+057段在道路两侧布置双杆高压双挑钠灯，灯具防护等级为IP65，应满足抗腐蚀和抗震动要求。
（5）、每套灯具必须配置电容补偿，补偿后单灯功率因数应不小于0.85，灯杆采用钢板弯制，表面以热镀锌喷塑工艺进行防腐处理，应具有良好的抗大气腐蚀作用，能在较长时间内无维护。
（6）、道路照明380V配线电缆均采用穿缠绕管沿绿化带内暗埋敷设，每一个灯杆旁当施工不便时设一电缆手井。
2、施工流程：
定灯位→挖沟→埋管→浇注路灯基础→敷设电缆→绝缘测试→路灯安装→电气设备安装→实验、调试→自检→竣工验收
3、施工方法
（1）、定灯位：按照施工图及现场情况，以灯位间距为28米为基准确定路灯安装位置，距地面高度车行道为10m左右，人行道为8m左右。
（2）、挖沟及埋管：以距路基石1.0m为中心，开挖宽30cm深80cm电缆管预埋沟，过道路处理埋深0.9m，按照施工图纸预埋相应的电缆管
（3）、路灯基础浇注：按甲方提供路灯基础图纸预制金属构件开挖相应尺寸的基坑，金属构件进行热镀锌处理，防腐质量应符合现行国家标准《金属覆盖及其他有关覆盖层维氏和努氏显微硬度试验》（GB/T9700）、《热喷涂金属件表面预处理通则》（GB/T11373）、现行行业标准《钢铁热浸铝工艺及质量检验》（ZBJ36011）的有关规定。
（4）、敷设电缆：应符合下列要求
①电缆型号应符合设计要求，排列整齐，无机械损伤，标志牌齐全、正确、
清晰；电源采用10KV由YJV22~10~3*50mm²电缆在人行道内直埋引来，埋深约0.8m，照明电源为380/220V三相五线制，每一回路上采用三相间隔配，照明干线采用VV22-1KV5*25mm²型电力电缆，每回路采用直埋敷设，埋深为0.8m，穿越道路处穿Φ100钢管，埋深为0.8m，干线至灯头采用BV~0.75KV~3*2.5mm²塑料护导线。
②电缆的固定、间距、弯曲半径应符合规定；
③电缆接头良好，绝缘应符合规定；
④电缆沟应符合要求，沟内无杂物；
⑤保护管的连接、防腐应符合规定；
（5）、路灯安装规定
①路灯安装高度（从光源到地面）、仰角、装灯方向宜保持一致。
②基础坑开挖尺寸应符合设计规定，基础混凝土强度等级不应低于C20，基础内电缆护管从基础中心穿础并应超出基础平面30～50mm。
浇制钢筋混凝土基础前必须排除坑内积水。
③灯具安装纵向中心线和灯臂纵向中心线应一致，灯具横向水平线应与地面平行，紧固后目测应无歪斜。
④灯头固定牢靠，可调灯头应按设计调整至正确位置，灯头接线应符合下列规定：
⑤在灯臂、灯盘、灯杆内穿线不得有接头，穿线孔口或管口应光滑、无毛刺，并应采用绝缘套管或包扎，包扎长度不得小于200mm。
⑥路灯安装使用的灯杆、灯臂、抱箍、螺栓、压板等金属构件应进行热镀锌处理，防腐质量应符合现行国家标准《金属覆盖及其他有关覆盖层维氏和努氏显微硬度试验》（GB/T9700）、《热喷涂金属件表面预处理通则》（GB/T11373）、现行行业标准《钢铁热浸铝工艺及质量检验》（ZBJ36011）的有关规定。
⑦各种螺母紧固，宜加垫片和弹簧垫。
紧固后螺出螺母不得少于两个螺距。
（6）、电气设备安装（路灯控制箱安装）
①材料到场后经开箱检验，经业主同意后方可进行安装使用；
②动触头与静触头的中心线应一致，触头应接触紧密；
③二次回路辅助开关的切换接点应动作准确，接触可靠；
④箱内照明应齐全。
⑤配电柜（箱、盘）的漆层（镀层）应完整无损伤。
固定电器的支架应刷漆。
⑥机械闭锁、电气闭锁动作应准确、可靠。
（6）、有隐蔽工程，应提前通知业主，经业主检查验收合格后方可进行下一道工序。
（7）、用调试设备、仪表、仪器必须经国家认可有计量资格的有关单位检验合格，并由专人使用、保管。
调试时应有详细记录。
（8）、施工前作好技术交底，吃透图纸，领会设计意图，配合其它专业工作，要作好成品保护及各专业协调。
（9）、缆敷设前，应进行电气性能试验，合格后方可施工。
电缆敷设应根据其走向、规格合理安排顺序、一般不应有交叉。
（10）、需开孔的配电箱（柜），必须用开孔机开孔，严禁气焊等切割开孔。
电线进入配电箱、接线盒等应有护管帽。
穿线前应有防止外物落入措施。
（11）、线在管内或经槽内不允许有接头和缠绕。
导线在出口处应装有护线套，并用500V绝缘电阻应大于1MΩ，同时作好记录。
（12）、有配电箱（柜）接地及各系统的保护接地，本工程照明电气系统采用TN-S制保护系统，不带电的金属外壳均须可靠接地，箱式配电站接地电阻不大于4Ω，每一灯杆设一个接地板均为重复接地，接地电阻不大于10Ω。
（13）、安装完成后进行检查，确认无误，方可进行分项调试，并作好调试记录。
（14）、各分项调试完成后，可进行系统调试，联动调试，试运行并作好记录。
（15）、其它部分电气设备安装应严格按图纸标高、部位进行。
