水泥路面画线设备
LL855890划线机使用方法
LL855/890划线机zy07随着国家经济建设的蓬勃发展，高速公路在交通运输中的重要性已逐渐显示出来,高速公路的修建量逐年增加,道路标线是必不可少的施工工序。
各国的热熔标线方法主要有以下两种，即机械全自动式和手推式。
机械全自动标线方法适合用于工作面较大，标线类型较简单，线段较长的工程;手推式标线方法适合用于工作面较小，标线类型较复杂,更适合于道路补线施工。
本文主要介绍热熔标线的设备配置、施工流程及具体在公路施工的一些经验。
免费销售电话：400-086-30561.热熔标线的施工设备标线施工的方法，从画线车的结构大致可分为人工划线法和机械施工法。
人工划线是目前热熔型标线施工的最主要、最常用的一种施工方法。
手推式划线车手推式划线车的线宽是由涂斗的宽度决定的，常用涂斗宽度是100mm，150mm，200mm。
手推式划线车示意图如图1：热熔型涂料需加热至180℃左右才能施工，手推式标线的工作原理为刮涂式施工，施工时，将固体粉末状涂料投入熔融釜中，熔化呈熔融流动状态后，放入手推式划线车的保温熔融料斗中，然后将溶融涂料引入划线斗中，并保温使物料保持熔融状态。
开始划线时，应把划线斗放在路面上，由于划线斗与地面间有一定的间隙，当推动划线车时，靠自动流淌而刮抹出一条整齐的标线，它能自动均匀地在标线上撒布一层反光玻璃珠。
手推式热熔划线机的优点是使用设备少、寿命长，可使用3至5年，在夜间反光效果好，抗污染能力强，能长期保持鲜明度，有良好的附着力、优良的耐磨性、耐久性。
热熔涂料的施工要提前准备，备齐一切必要的现场摆放安全设施、修理标线、标志的工具和打标准线的灰袋，以及必要的绘图板、字型等。
2.热熔涂料的施工步骤与方法2.1标线施工的工艺流程热熔标线的施工要进行安全设施准备、清扫路面，放样，涂敷修整等工序，这些工序影响到施工质量的好坏，同时各个环节紧密相联，相互配合，见图1。
2.2安全设施设备到达施工现场之后，首先做好安全保障工作。
冷喷划线机及涂料的相关介绍
划线机主要用于城市道路、高速公路、厂房、停车场、车库、广场和机场跑道的标线，在平整地面划出不同约束、指引和警示等规定限制标志的路面施工机械。
划线机以其快速、高效、准确等优点在城市规划和公路建设方面发挥了巨大作用，大程度的节省了路面施工的工期和经济投入。
本产品适用于着色剂，清漆，瓷漆，中等粘度的乳胶漆油基涂料，建议使用标准常温标线涂料，易清洗。
产品结构组成1.泵体：采用全油侵入式润滑方式，液压助力，减小磨损。
使用寿命可达四万小时以上。
2. 密封垫：精心设计铸造而成。
超耐磨，不论在冬季还是在夏季都可以使用自如，耐酸碱，耐疲劳，更换简单方便。
3. 吸料管网:立式车身，吸液管容易打理清洗，一人可独立移动操作方便。
不锈钢加工抗腐蚀，内壁不脱落无堵塞。
吸液滤网解决了进液面小，易堵塞的问题，增加进液面积，空间缩小。
内置加大滤网。
4. 阀体:进液阀和出液阀采用球式体瓷珠超耐磨，比传统钢球超出几十倍寿命。
不断面，不碎坐。
5. 车架:采用立式设计紧凑实用移动方便，可拆卸，车架可轻松缠绕30米高压软管，整体设备易打理。
高压无气喷涂机利用高压柱塞泵将涂料増压至3000PSI(210Kg/cm),获得高压的涂料通过高压软管输送至喷枪，经由喷嘴释放压力形成雾化，从而在墙体表面形成致密的涂层。
由于涂料雾化不需要压缩空气，故称为无气喷涂。
其具有以下优点：第一、极高的涂装效率。
喷涂效率高达每小时200-500平方米，是传动滚筒施工的10倍以上。
第二、极佳的表面质量。
喷涂层平整、光滑、致密、无刷痕、滚痕、和颗粒。
第三、延长涂层使用。
高压无气喷涂能使涂料颗粒深入墙体空隙，使漆膜和墙面形成机械咬合，增强涂料附着力，延长使用寿命。
第四、轻而易举地攻克拐角、空隙和凹凸不平的难刷部位。
第五、节省涂料。
刷涂厚度极不均匀，一般在30-250um,涂料利用率低，而无气喷涂很容易获得厚度为30um涂层，相对节省涂料20-30%。
手推冷喷划线机为高压力等流量型无气喷涂机，该机利用汽油机驱动柱塞泵，使涂料在机内形成高压进行喷涂，所划线厚薄均匀过角齐，喷枪架导向杆升降设计，调节喷涂宽度准确方便，具有劳动强度低，施工快捷方便等特点。
混凝土划线漆施工方案
混凝土划线漆施工方案混凝土划线漆是指在混凝土路面上施加斑马线、停车位标识和交通箭头等标线的涂料。
正确的施工方案能够确保施工质量和使用寿命。
下面是混凝土划线漆施工方案的700字介绍。
混凝土划线漆施工方案一、施工前准备1. 对混凝土路面进行彻底清洁，去除油污、泥土、碎石等杂物。
2. 对混凝土路面进行疏松，清除松散的混凝土碎屑。
3. 对混凝土路面进行修复，修补裂缝、坑洞和凹凸不平的部分，确保路面平整。
4. 进行湿润处理，用湿布或水泥浆湿润路面，以提高漆膜的附着力。
二、施工条件1. 温度：施工温度应在5℃-40℃之间。
2. 湿度：施工湿度应低于80%。
3. 风速：施工时风速不得大于4级。
4. 降雨：施工前后24小时内不得有降雨。
三、材料准备1. 划线漆：选用耐磨性、耐候性好，颜色鲜艳、耐光泽变色的划线漆。
2. 溶剂：根据划线漆的不同种类选择相应的溶剂。
3. 混合物：按照划线漆的配比要求将溶剂和漆进行充分搅拌。
四、施工步骤1. 划线设计：根据道路使用要求和标准规定，对需要划线的区域进行合理的设计。
包括停车位大小和数量、斑马线的宽度和长度等。
2. 划线前标定：根据设计好的标线位置，在划线前先进行标定，用粉笔或其他可清除的标记工具在路面上标出划线的位置。
3. 划线施工：使用专用的划线机进行划线，根据标定的位置进行施工。
划线时要保持机器平稳移动，划出直线和曲线时要保持一致的速度和力度。
4. 划线检查：划线完成后，需要检查线条的质量和精准度。
检查是否有虚线连续、线条是否清晰、宽度是否均匀等问题，如有问题及时进行修正。
5. 划线保养：施工完成后，要保护漆膜干燥，防止污染和破损。
在施工后的24小时内，不要让车辆和行人进入划线区域。
五、安全措施1. 施工人员应穿戴安全帽、工作服，佩戴手套和口罩，避免直接接触划线漆和溶剂。
2. 使用机械设备时，要检查设备是否正常运行，避免意外事故发生。
3. 划线施工时，应设置警示标志和隔离带，提醒行人和车辆绕行，确保施工安全。

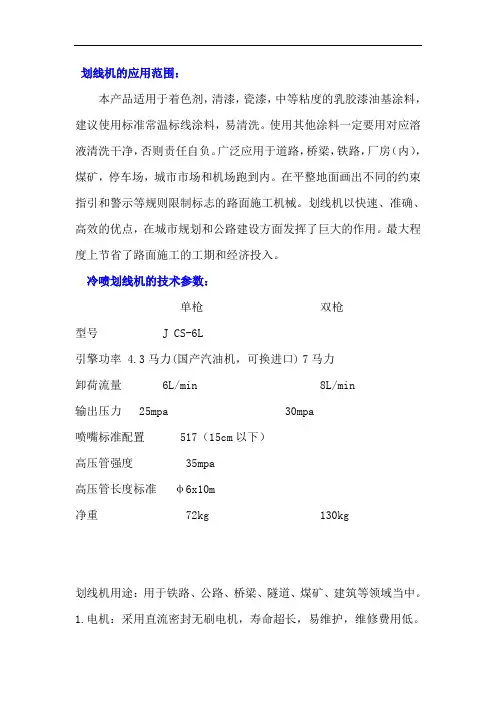

划线机的应用范围
划线机的应用范围：本产品适用于着色剂，清漆，瓷漆，中等粘度的乳胶漆油基涂料，建议使用标准常温标线涂料，易清洗。
使用其他涂料一定要用对应溶液清洗干净，否则责任自负。
广泛应用于道路，桥梁，铁路，厂房（内），煤矿，停车场，城市市场和机场跑到内。
在平整地面画出不同的约束指引和警示等规则限制标志的路面施工机械。
划线机以快速、准确、高效的优点，在城市规划和公路建设方面发挥了巨大的作用。
最大程度上节省了路面施工的工期和经济投入。
冷喷划线机的技术参数：单枪双枪型号 J CS-6L引擎功率 4.3马力(国产汽油机，可换进口) 7马力卸荷流量 6L/min 8L/min输出压力 25mpa 30mpa喷嘴标准配置 517（15cm以下）高压管强度 35mpa高压管长度标准φ6x10m净重 72kg 130kg划线机用途：用于铁路、公路、桥梁、隧道、煤矿、建筑等领域当中。
1.电机：采用直流密封无刷电机，寿命超长，易维护，维修费用低。
2．柱塞泵体；采用全油侵入式润滑方式，液压助力，减小磨损。
使用寿命可达四万小时以上。
3．密封垫；采用美国进口原料精心设计铸造而成。
超耐磨，不论在冬季还是在夏季都可以使用自如，耐酸碱，耐疲劳，更换简单方便。
4.吸料管网；立式车身，吸液管容易打理清洗，一人可独立移动操作方便。
不锈钢加工抗腐蚀，内壁不脱落无堵塞。
吸液滤网解决了进液面小，易堵塞的问题，增加进液面积，空间缩小。
内置加大滤网。
5．阀体；进液阀和出液阀采用球式体瓷珠超耐磨，比传统钢球超出几十倍寿命。
不断面，不碎坐。
6.调压；机械式自动调压压力稳定，无脉冲，油侵式保护，寿命超长。
易维护，维护费用实惠。
7．车架；采用立式设计紧凑实用移动方便，可拆卸，车架可轻松缠绕30米高压软管，整体设备易打理。
8．配置；电动和燃油式多种设计，大功率大流量流量，双枪配置可以支持双枪同时操作。
无需配备空气压缩机，避免双重维护，降低省维护成本，减少不必要的麻烦，节约能源。
路面工程施工机械列表
路面机械一、沥青混凝土制备设备间歇强制式沥青混凝土搅拌设备的特点是初级配的冷骨料在干燥滚筒内采用逆流加热方式烘干加热,然后经筛分称量(质量），在搅拌其中与按质量称量的矿粉和retail沥青搅拌称沥青混合料.这种搅拌设备能保证矿料的级配。
矿料与沥青的比例可达到相当精确的程度，另外也利于根据需要随时变更矿料级配和油石比，所以拌制出的沥青混合料质量好，可满足各种施工要求。
因此，这种设备在国内外使用较为普遍。
其缺点是工艺流程长、设备庞杂、建设投资大、耗能高、搬迁困难,对除尘设备要求高。
连续滚筒式沥青混凝土搅拌设备的特点是沥青混合料的制备在烘干滚筒中进行，即动态计量级配的冷骨料和矿粉连续从干燥滚筒的前部进入，采用顺流加热方式烘干加热,然后再滚筒的后部与动态计量连续喷洒的热态沥青混合,采用跌落搅拌方式连续搅拌出沥青混合料.与间歇强制式搅拌设备相比，连续滚筒式搅拌设备工艺流程大为简化，设备与比较简单，搬迁方便，制造成本、使用费用和动力消耗均有所下降。
另外，由于湿冷集料在干燥滚筒内烘干,加热后即被沥青裹敷，是细小料和粉尘难以逸出，因而易于达到环保要求。
二、沥青混凝土摊铺机沥青混凝土摊铺机是用来将拌制好的沥青混合料按一定的技术要求（厚度和横截面)均匀的摊铺在已整好的路基或基层上，并给以初步捣实和整平的专用设备。
使用摊铺机施工，既可以大大的加快施工速度、节省成本、又可提高所铺路面的质量.作业时，摊铺机的前推辊顶推着载料自卸汽车后轮前进,并接受沥青混合料。
卸于料斗内的沥青混合料,由斗底左右两个独立驱动的刮板输送器送至螺旋摊铺室，送料量由后斗壁左右两闸门分别控制。
螺旋摊铺器有左右两螺旋，同时将料向左右两侧均匀摊铺，但亦能左右各自独立驱动。
随着摊铺机的向前移动，振实、熨平部分按一定的宽度、厚度和拱度对铺层进行初步振实和整平.熨平板内装有加热装置，以便在寒冷季节或在作业开始前对板底进行加热,防止沥青混合料的粘附。
由于熨平板有浮动特性，故能通过厚度调节器来改变熨平板底面相对于地面的仰角，以调节铺层厚度。

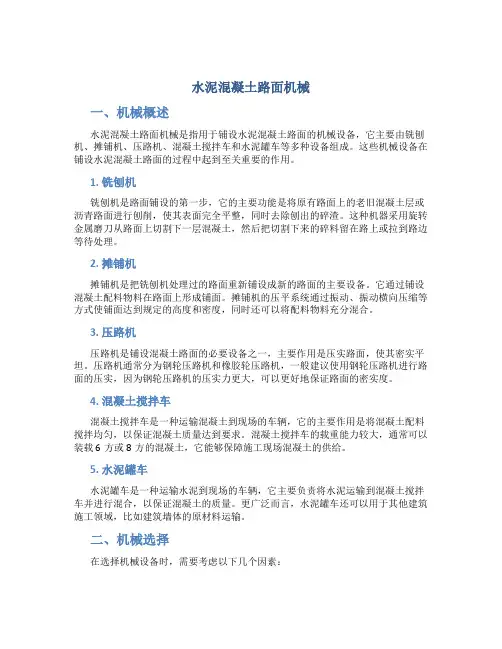

水泥混凝土路面机械
水泥混凝土路面机械一、机械概述水泥混凝土路面机械是指用于铺设水泥混凝土路面的机械设备，它主要由铣刨机、摊铺机、压路机、混凝土搅拌车和水泥罐车等多种设备组成。
这些机械设备在铺设水泥混凝土路面的过程中起到至关重要的作用。
1. 铣刨机铣刨机是路面铺设的第一步，它的主要功能是将原有路面上的老旧混凝土层或沥青路面进行刨削，使其表面完全平整，同时去除刨出的碎渣。
这种机器采用旋转金属磨刀从路面上切割下一层混凝土，然后把切割下来的碎料留在路上或拉到路边等待处理。
2. 摊铺机摊铺机是把铣刨机处理过的路面重新铺设成新的路面的主要设备。
它通过铺设混凝土配料物料在路面上形成铺面。
摊铺机的压平系统通过振动、振动横向压缩等方式使铺面达到规定的高度和密度，同时还可以将配料物料充分混合。
3. 压路机压路机是铺设混凝土路面的必要设备之一，主要作用是压实路面，使其密实平坦。
压路机通常分为钢轮压路机和橡胶轮压路机，一般建议使用钢轮压路机进行路面的压实，因为钢轮压路机的压实力更大，可以更好地保证路面的密实度。
4. 混凝土搅拌车混凝土搅拌车是一种运输混凝土到现场的车辆，它的主要作用是将混凝土配料搅拌均匀，以保证混凝土质量达到要求。
混凝土搅拌车的载重能力较大，通常可以装载6方或8方的混凝土，它能够保障施工现场混凝土的供给。
5. 水泥罐车水泥罐车是一种运输水泥到现场的车辆，它主要负责将水泥运输到混凝土搅拌车并进行混合，以保证混凝土的质量。
更广泛而言，水泥罐车还可以用于其他建筑施工领域，比如建筑墙体的原材料运输。
二、机械选择在选择机械设备时，需要考虑以下几个因素：1. 施工工程量施工工程量是选择机械设备的关键要素之一。
施工量较大时，应选择具有高效性能的机械设备。
例如，混凝土搅拌车的施工能力必须与摊铺机的泵送能力相适应，铣刨机的刨削能力也必须能够满足摊铺机的摊铺工作。
2. 工地情况机械设备的选择还需要考虑到工地的具体情况，如道路宽度、施工条件和设备运输距离等。
水泥路面裂缝修补方案
水泥混凝土路面贯穿性中等强度及严重裂缝修补规程本规程针对水泥混凝土路面深层病害的修补：如裂缝、贯穿性裂缝、板角断裂等病害的处理。
一、施工流程：交通管制T划线T切割T凿除T清理、湿润T搅拌T铺装T 刻纹T切缝、养护T开放交通、施工器械:三、施工原材料:四、施工人员配置：8---10人/班组五、施工工序:1、划线选定需要修补的区域，做好交通隔离，进行划线处理。
沿裂缝两侧各约10cm处，戈【J出两条宽度20cm左右的平行线，线要笔直、平行。
2、切割使用切割机沿划出的平行线进行切割，切割深度达到8-10cm。
注意及时使用清水冲洗地面，防止看不到线而切偏。
3、凿除用风镐凿除划线范围内的混凝土，凿除深度一般为板厚的二分之一约12cm （最低不得低于10cm）,凿除时应从划线内区域向外凿除，避免出现啃边现象。
如果面板已出现比较严重的错台、脱空，建议先打孔压浆后再进行修补。
4、清理、湿润先用高压风枪彻底吹干净被凿除的混凝土坑槽，再用高压水枪冲刷并充分湿润坑槽。
冲刷时，坑槽侧面用毛刷辅助清理，不得有泥沙，最终坑槽四周及坑底要露出新鲜干净的混凝土。
5、搅拌根据修补区域面积计算所需修补材料用量（以单块路面板为单位计算），尽量做到一次性铺装。
铺装工序及坑槽充分吸水饱和且无明水时进行材料搅拌。
用搅拌机先干拌SC型修补料和干净碎石，修补料与碎石质量比为1：0.8/1 （碎石是直径在10-30 m 连续级配石子，还要经水清洗过），搅拌均匀后，再加干净的水搅拌，加水量以检测报告提供的数据为依据，直至搅拌均匀。
观察无干粉球和气泡，如果仍有干粉球和气泡，可静止一分钟后再搅拌，搅拌时间在3-5分钟左右为宜，不宜时间过长，防止材料在搅拌机内凝固。
注意控制好水灰比，搅拌好的修补料不得泌水。
6、铺装铺装前，将彩条布铺设在坑槽边，防止材料污染路面。
然后将搅拌均匀的修补料倒入长方体槽内，立即用振捣器振捣，保证边缘和角隅部位也都振捣，材料填充密实。
修路工程施工需要的设施
修路工程施工需要的设施修路工程是指对道路进行改善、维护和修理的工程。
道路是人们出行的重要交通工具，是城市建设和经济发展的重要基础设施。
因此，修路工程的施工是十分重要的。
在进行修路工程施工时，需要准备各种各样的设施，以确保施工安全、高效和顺利进行。
下面我们就来详细介绍一下修路工程施工需要的设施。
一、施工设备1.挖掘机：挖掘机是修路工程中最基础的施工设备之一，主要用于进行路面和路基的开挖、填筑、平整和挖土方面的工作。
2.压路机：压路机是用于对路面进行压实的设备，其作用是将路基和路面材料进行压实，使得其质量更加坚实耐用。
3.平地机：平地机主要用于对路面进行平整、整形和修整，以保证路面的平坦度和平整度。
4.混凝土搅拌车：在一些需要进行路面硬化的修路工程中，需要使用混凝土搅拌车来进行混凝土的搅拌和运输。
5.除雪机：在一些特殊地区，如寒冷地区或者高海拔地区，道路上经常会积雪，需要使用除雪机来对道路进行清雪作业。
6.垃圾车：施工现场会产生大量的渣土和垃圾，需要使用垃圾车将施工垃圾进行清运。
7.起重机：在一些需要进行桥梁、隧道等工程的修路工程中，需要使用起重机对施工设备和材料进行吊装。
8.铣刨机：铣刨机是用于对路面进行铣刨的设备，主要用于去除旧路面材料，以保证新路面的施工质量。
9.喷涂机：喷涂机是用来进行路面标线和标识的设备，常用于对新修的路面进行标线。
二、劳动力1.工程技术人员：如工程师、技术员等，负责工程设计、施工监理等工作。
2.施工作业人员：如挖掘机司机、压路机司机、平地机司机等，负责各种设备的操作和施工作业。
3.安全员：负责施工现场的安全管理，包括安全培训、安全监督等。
4.机械维修人员：负责对施工设备进行日常维护和维修，以保证设备的正常运转。
5.其他劳动力：如材料搬运工、劳务工等，负责施工现场的各种辅助工作。
三、施工材料1.路面材料：如沥青、混凝土等，用于进行路面铺设和修复。
2.路基材料：如砂石料、碎石料等，用于进行路基的填筑和夯实。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
水泥路面画线设备
水泥路面上使用的画线设备和沥青路面上使用的画线设备基本相同，不管是热熔型的道路标线还是冷漆型的道路标线都可以画制在水泥道路的表面上。
如果是要在水泥路面上做热熔标线，这里推荐施工人员选用天途牌手推式热熔标线机作为水泥路面施工的路面画线设备。
这款标线机重量轻且操作灵活，可以在各类不同路面轻松完成标线作业，尤其像这类大型标线机不便进入的狭窄道路，更是这款手推式热熔标线机大显身手的地方了。
曾经遇到过一个这样的客户，他之前一直以为“沥青路面上才用热熔标线，而水泥路面上是不能用热熔标线的”。
问他为什么会有这样的想法后，他分享了一段比较郁闷的经历。
原来他第一次在水泥路面上做标线施工时就做了热熔标线，结果做好的标线无法与水泥
第1页
路面牢固粘合，通常没多久就出现大面积脱落。
从此以后，凡是水泥路面做标线他就只用冷漆，再也不敢用热熔标线了。
后来看到那别人家施工队在水泥路面上做的热熔标线，他就好奇了。
别人家是怎么做到水泥路面上去的呢？为什么人家的标线就没问题呢？
原来热熔型道路标线涂料与路面间的粘结力，是保证标线优良性能发挥的基础。
标线涂料与路面间粘结效果的好坏，决定因素除涂料本身性能及施工工艺外，还取决于路面状况。
对于新铺建沥青路面，只要保证路面的清洁、干燥即可，因当熔融涂料涂敷于新铺建沥青路面时，高温的涂料会将路面沥青表层熔化，使两者牢固地结合在一起；对于水泥路面、旧路面或施工后保护不好的路面，因其表面有松散颗粒、灰尘、顽污等松散物或污染物，除施工前必须清扫干净外，还需依靠下涂剂对表面进行溶解，以便使路面产生近似新的沥青层的层面，以达到标线涂料与路面之间良好的粘结效果。
天途牌下涂剂喷涂机，是路面划线设备中的辅助设备。
它可以在热熔标线施工前快速且均匀的将下涂剂喷涂在沥青或水泥路面上，是您路面画线施工的好帮手。
第2页。
