高压电架电力线路安全距离
高压线的安全距离
高压线的安全距离1、安全距离——依据国家电网公司“电力安全工作规程电力线路部分(试行) ”（国家电网安监[2005]83号）：·10KV及以下—— 0.70米·20、35KV ——1.00米·66、110KV ——1.50米·220KV ——3.00米·330KV ——4.00米·500KV ——5.00米（希望大家在野外遇到高压线时注意一下，如果不会目测、还是越远越好）220kV架空送电线路导线与建筑物之间的最小垂直距离为6米，边导线与建筑物之间的最小距离为5米（导线与城市多层建筑物或规划建筑物之间的距离指水平距离）。
220千伏的高压线在百米范围内的电磁辐射强度超过0.4微特斯拉；专家认为：高压线产生的磁场安全值为0.4微特斯拉(μt)，高于该值，儿童将面临患病风险。
安全是相对的，时间长了多多少少都会对人体造成危害的。
2、如何判断电压等级比较专业的是看杆塔、导线、绝缘子形式等等，最简单的办法是看杆塔的标号：·写有“50XX”的是500KV·写有“22XX”的是220KV·写有“11X”的是110KV·写有“3X”的是35KV——相对最危险的是35KV线路，因为有些地区还残存部分35KV线路中性点接地，比其他更高电压等级的线路对人更危险。
3、安全距离的变化上述安全距离是正常天气与正常条件下，但实际情况可能更复杂、隐患更多·例如树木过高、过近·例如狭窄山口等特殊地形·例如人类特殊的行为——甩钓竿、放风筝、爬杆塔——包括兔兔所说的用登山杖指指点点！！！·例如高压线本身的特殊情形——例如断线、例如断线且接地、例如遭受雷击（避雷即引雷哦）·当然，还有天气的变化。
总之，即使是电力行业的专业人员，也必须随时保持警惕的4、触电的过程高压电对人的伤害有不同情形，·例如击打（飞出去，只要不摔死、倒不会被烧）·例如电击（类似雷劈，能在身体某个部位瞬间打出一个洞）·兔兔生动而残忍的描述的，属于电烧伤，触电后长时间摆脱不开、只能干烧了。
高低压电力线路安全距离（三篇）
高低压电力线路安全距离高低压电力线路的安全距离对于保护人身安全和预防电力事故非常重要。
高低压电力线路是指供电系统中传输和分配电能的线路，包括输电线路和配电线路两种。
国家对于高低压电力线路的安全距离有一定的规定，主要是根据线路电压、线路种类、线路故障等因素来确定。
下面将从高压线路和低压线路两个方面来详细介绍高低压电力线路的安全距离。
高压线路是指电压在110千伏及以上的输电线路。
由于高压线路的电压较大，带有较高的电压电弧和强电场，因此安全距离的要求较高。
首先要考虑的是高压线路与建筑物之间的安全距离。
国家标准规定了不同电压等级下与建筑物的安全距离。
一般来说，在110千伏电压下，线路与建筑物之间的安全距离为10米，220千伏电压下为15米，500千伏电压下为25米。
这些安全距离的规定主要考虑了电弧的可能产生以及线路绝缘材料的耐电压等级。
其次要考虑的是高压线路与人体之间的安全距离。
高压线路的电弧可能会对人体造成危险，因此在高压线路周围需要划定禁止进入的区域，并设置警示标识。
国家标准规定，在110千伏电压下，禁止进入区的安全距离为5米，220千伏电压下为8米，500千伏电压下为10米。
低压线路是指电压在1000伏及以下的配电线路。
由于低压线路的电压较低，电弧和电场的危害相对较小，因此安全距离的要求相对较宽松。
一般来说，低压线路与建筑物之间的安全距离为1.5米。
这样的安全距离主要考虑了线路与建筑物绝缘材料的耐电压等级。
低压线路与人体之间的安全距离一般比较灵活，根据不同的情况来确定。
一般来说，在正常情况下，低压线路与人体之间的安全距离为2.5米。
但是在一些特殊情况下，比如低压线路维修、设备更换等，需要人员靠近线路，则需要采取相应的安全措施，如佩戴绝缘手套、绝缘靴等，并在安全距离内设置警示标识。
除了以上的安全距离规定，还需要注意一些其他的安全距离要求。
比如，在高压线路附近进行爆破、挖掘等工作，需要保持安全距离，以防止对线路造成损害。
高压电架空电力线路距建筑物安全距离的规定
高压电架空电力线路距建筑物安全距离的规定随着城市化进程的不断加速，高压电架空电力线路已经成为了城市中不可避免的存在。
而由于电力线路搭设在高空，为防止线路与人员或建筑物之间的安全距离不足而导致意外事故，建筑物与电力线路之间需要一定的安全距离。
那么，高压电架空电力线路距建筑物安全距离的规定是什么呢？建筑物与电力线路之间的安全距离通常情况下，建筑物与电力线路之间的安全距离需要根据电线的电压等级来确定。
以我国为例，一般基本规定如下：•对于电压等级在220kV及以上的电力输电线路，建筑物需要离线路底部保持20米；•对于电压等级在110kV的电力输电线路，建筑物需要离线路底部保持15米；•对于电压等级在35kV的电力输电线路，建筑物需要离线路底部保持10米；•对于电压等级在10kV的电力送电线路，建筑物需要离线路底部保持6米；•对于220V~6kV一般工商业配电线路，建筑物需要离线路底部保持2.5米；其中，不同地区或不同场合下的具体安全距离要求可能会有所不同，但一般来说，安全距离的要求是越大越好，以确保人员、建筑物和设备的安全。
为什么建筑物与电力线路之间要有安全距离？建筑物与电力线路之间需要有一定的安全距离，是为了确保人员、建筑物、设备的安全。
具体来说，原因主要有以下几点。
防止建筑物被电击高压电架空线路传输的是高压电能，如果建筑物与电力线路之间的安全距离不足，就可能使建筑物与电力线路发生电弧和击穿现象，导致建筑物受损或人员遭受电击伤亡。
保证电力线路的正常运行电力线路上的绝缘子和其他电力设备需要保证电气的安全，若建筑物距离过近，就会造成电力线路受到建筑物的干扰，影响电力线路的正常运行。
保证建筑物结构的完整性如果建筑物与电力线路之间安全距离过小，电线可能会对建筑物造成磨损，甚至会破坏建筑物的外壳或屋顶，导致建筑物的结构不稳定，影响建筑物的使用寿命。
如何保障建筑物与电力线路之间的安全距离？保障建筑物与电力线路之间的安全距离，可以采取以下几个措施。
高压电架空电力线路距建筑物安全距离的规定

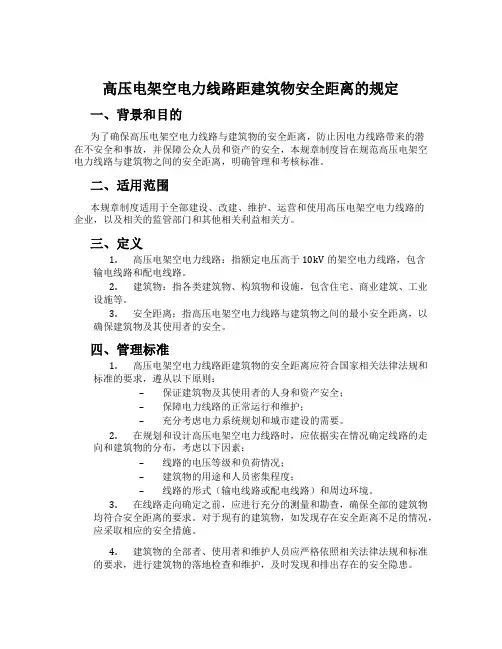

高压电架空电力线路距建筑物安全距离的规定一、背景和目的为了确保高压电架空电力线路与建筑物的安全距离，防止因电力线路带来的潜在不安全和事故，并保障公众人员和资产的安全，本规章制度旨在规范高压电架空电力线路与建筑物之间的安全距离，明确管理和考核标准。
二、适用范围本规章制度适用于全部建设、改建、维护、运营和使用高压电架空电力线路的企业，以及相关的监管部门和其他相关利益相关方。
三、定义1.高压电架空电力线路：指额定电压高于10kV的架空电力线路，包含输电线路和配电线路。
2.建筑物：指各类建筑物、构筑物和设施，包含住宅、商业建筑、工业设施等。
3.安全距离：指高压电架空电力线路与建筑物之间的最小安全距离，以确保建筑物及其使用者的安全。
四、管理标准1.高压电架空电力线路距建筑物的安全距离应符合国家相关法律法规和标准的要求，遵从以下原则：–保证建筑物及其使用者的人身和资产安全；–保障电力线路的正常运行和维护；–充分考虑电力系统规划和城市建设的需要。
2.在规划和设计高压电架空电力线路时，应依据实在情况确定线路的走向和建筑物的分布，考虑以下因素：–线路的电压等级和负荷情况；–建筑物的用途和人员密集程度；–线路的形式（输电线路或配电线路）和周边环境。
3.在线路走向确定之前，应进行充分的测量和勘查，确保全部的建筑物均符合安全距离的要求。
对于现有的建筑物，如发现存在安全距离不足的情况，应采取相应的安全措施。
4.建筑物的全部者、使用者和维护人员应严格依照相关法律法规和标准的要求，进行建筑物的落地检查和维护，及时发现和排出存在的安全隐患。
五、考核标准1.监管部门应定期对高压电架空电力线路与建筑物的安全距离进行检查和评估，确保其符合规定的安全距离要求。
2.企业应建立健全安全管理体系，确保高压电架空电力线路与建筑物的安全距离得到有效管理和掌控，包含但不限于：–设立特地的安全管理机构或责任人，负责安全距离的核实和管理；–编制认真的安全管理方案和操作规程；–定期进行安全巡查和隐患排查，并订立整改措施；–供应培训，提高相关人员的安全意识和操作技能。
高压线架空距离
高压线架空距离
国家法规规定的安全距离
高压线路对建筑物安全距离
电气设备分为高压和低压两种：
高压电气设备：对地电压在10KV，35KV,110KV,220KV及以上者；
低压电气设备：对地电压单相为220KV，三相为380KV
（1）高压导线与建筑物之间的最小垂直距离
10KV最小垂直距离3.0米
35KV最小垂直距离4.0米
66KV—110KV最小垂直距离5.0米
154KV—220KV最小垂直距离6.0米
330KV最小垂直距离7.0米
500KV最小垂直距离9.0米
800KV最小垂直距离15米
（2）导线与建筑物之间最小的水平距离
10KV最小水平距离1.5米
35KV最小水平距离3.5米
66KV—110KV最小水平距离4.0米
154KV—220KV最小水平距离5.0米
330KV最小水平距离6.0米
500KV最小水平距离8.0米
800KV最小水平距离12米
架空电力线路导线与地面之间最小垂直距离
小于1KV 居民区6米非居民区5米
1~10KV 居民区6.5米非居民区5米
35~110KV 居民区7.5米非居民区6米
220 KV 居民区8.5米非居民区6.5米
330 KV 居民区9.5米非居民区7.5米
10KV电力线路对地安全距离
10KV电力线路与居民区及工矿企业地区的安全距离为6.5米；
非居民区，但是有行人和车辆通过的安全距离为5.5米；
交通困难地区的安全距离为4.5；
公路路面的安全距离7米；
铁道轨顶的安全距离为7.5米；
通航河道最高水面的安全距离为6米；
不通航的河流、湖泊（冬季水面）的安全距离5米。
高压电架空电力线路距建筑物安全距离的规定
高压电架空电力线路距建筑物安全距离的规定第l条导线与地面、建筑物、树木、铁路、道路、河流、管道、索道及各种架空线路间的距离，应根据最高气温情况或覆冰情况求得的最大弧垂和最大风速情况或覆冰情况求得的最大风偏进行计算。
计算上述距离，不应考虑由于电流、太阳辐射等引起的弧垂增大，但应计及导线塑性伸长的影响和设计施工的误差。
架空电力线路与铁路（不包括工业企业铁路）、一级公路交叉，如交叉档距超过200米，最大弧垂应按导线温度为＋70℃计算。
第2条导线与地面或水面的距离，在最大计算弧垂情况下，不应小于表2－1中所列数值。
表2－1注：1.交通困难地区是指车辆、农业机械不能达到的地区．2.最高水位，对35千伏线路是指百年一遇高水位；对10千伏及以下线路是指50年一遇高水位．导线与山坡、峭壁、岩石的净距，在最大计算风偏情况下不应小于表2－2中所列数值。
第3条3－35千伏架空电力线路不应跨越屋顶为易燃材料的建筑物。
对其它建筑物，也应尽量不跨越；如需跨越，应与有关主管部门协商确定。
导线与建筑物的垂直距离为：在最大计算弧垂情况下，对35千伏线路，不应小于4．0米；对3－10千伏线路，不应小于3．0米。
3千伏以下架空电力线路跨越建筑物时，导线与建筑物的垂直距离，在最大计算弧垂情况下，不应小于2．5米。
表2－2第4条架空电力线路边导线与建筑物间的距离，在最大计算风偏情况下，不应小于表4中所列数值。
表4注：1.导线与城市多层建筑物或规划建筑线间的距离是指水平距离。
第5条架空电力线路通过公园、绿化区或防护林带，导线与树木之间的净距，在最大计算风偏情况下，不应小于表5－1中所列数值。
表5－1架空电力线路通过果林、经济作物林以及城市灌木林时，不应砍伐出通道。
导线与果林、经济作物林及城市灌木林之间的最小垂直距离，在最大计算弧垂情况下，对35千伏线路，不应小于3.0米；对10千伏及以下线路，不应小于1.5米。
架空电力线路的导线与街道行道树间的距离，不应小于表5－2中所列水平距离或垂直距离数值。
高压线安全距离
高压线安全距离1千伏以下1.0米1~10千伏1.5米35千伏3.0米66~110千伏4.0米154~220千伏5.0米330千伏6.0米500千伏8.5米1000千伏13.5米我国《电力设施保护条例》第五条规定，架空电力线路保护区，各级电压导线边线在计算导线最大风偏情况下，距建筑物的水平安全距离66千伏—110千伏为40米。
而根据有关规定，高压线与住宅楼应距离20米。
如将高压线移到地下，高压电缆外皮到地面深度不得小于0．7米，位于车行道和耕地下，不得小于1米。
1KV以下距离为4米；1-10KV距离为6米；35-110KV距离为8米；154-220KV距离为10米；350-500KV距离为15米。
架空电力线路导线与地面间最小垂直距离(m) (在最大计算导线弧垂情况下) 附表C.0.1线路经过地区线路电压(Kv)电压等级 1 1-10 35-110 220 330居民区 6.0 6.5 7.5 8.5 14.0非居民区 5.0 5.0 6.0 6.5 7.5交通困难地区 4.0 4.5 5.0 5.5 6.5注：1.居民区：指工业企业地区、港口、码头、火车站、城镇、集镇等人口密集地区；2.非居民区：指居民区以外的地区，虽然时常有人、车辆或农业机械到达，但房屋稀少的地区；3.交通困难地区：指车辆、农业机械不能到达的地区。
第附录C.0.2条架空电力线路与街道行道树(考虑自然生长高度)之间最小垂直距离应符合附表C.0.2的规定。
架空电力线路导线与街道行道树之间最小垂直距离(考虑树木自然生长高度) 附表C.0.2线路电压(kV) <1 1-10 35-110 220 330最小垂直距离(m) 1.0 1.5 3.0 3.5 4.5数线路绝缘子个数，1-2个是10kV,3－4个为35kV,7-8个是110kV。
安全距离，相关的规范里有。
我们的塔吊应离高压线多远才是安全的？35kV 3米110kV 4米220kV 5米110kV绝缘子串片数不低于8片220绝缘子串片数不低于16片500kV绝缘子串片数不低于31片根据这些判断电压等级，然后根据安全施工规范确定安全距离，尽量保持更大的安全距离裕度，防止塔吊受大风和振动引起偏移导致触电事故发生，在建工程与临近高压线的安全距离为多少？1KV以下距离为4米。
最新整理高压电架空电力线路距建筑物安全距离的规定.docx
最新整理高压电架空电力线路距建筑物安全距离的规定第l条导线与地面、建筑物、树木、铁路、道路、河流、管道、索道及各种架空线路间的距离，应根据最高气温情况或覆冰情况求得的最大弧垂和最大风速情况或覆冰情况求得的最大风偏进行计算。
计算上述距离，不应考虑于电流、太阳辐射等引起的弧垂增大，但应计及导线塑性伸长的影响和设计施工的误差。
架空电力线路与铁路（不包括工业企业铁路）、一级公路交叉，如交叉档距超过200米，最大弧垂应按导线温度为＋70℃计算。
第2条导线与地面或水面的距离，在最大计算弧垂情况下，不应小于表2－1中所列数值。
表2－1注：1.交通困难地区是指车辆、农业机械不能达到的地区．2.最高水位，对35千伏线路是指百年一遇高水位；对10千伏及以下线路是指50年一遇高水位．导线与山坡、峭壁、岩石的净距，在最大计算风偏情况下不应小于表2－2中所列数值。
第3条 3－35千伏架空电力线路不应跨越屋顶为易燃材料的建筑物。
对其它建筑物，也应尽量不跨越；如需跨越，应与有关主管部门协商确定。
导线与建筑物的垂直距离为：在最大计算弧垂情况下，对35千伏线路，不应小于4．0米；对3－10千伏线路，不应小于3．0米。
3千伏以下架空电力线路跨越建筑物时，导线与建筑物的垂直距离，在最大计算弧垂情况下，不应小于2．5米。
表2－2第4条架空电力线路边导线与建筑物间的距离，在最大计算风偏情况下，不应小于表4中所列数值。
表4注：1.导线与城市多层建筑物或规划建筑线间的距离是指水平距离。
2.导线与不在规划范围内的城市建筑物间的距离是指净距，但无风情况下的水平距离不应小于表7.0.4中所列数值的50％．第5条架空电力线路通过公园、绿化区或防护林带，导线与树木之间的净距，在最大计算风偏情况下，不应小于表5－1中所列数值。
表5－1架空电力线路通过果林、经济作物林以及城市灌木林时，不应砍伐出通道。
导线与果林、经济作物林及城市灌木林之间的最小垂直距离，在最大计算弧垂情况下，对35千伏线路，不应小于3.0米；对10千伏及以下线路，不应小于1.5米。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
《城市电力规划规范》GB 50293-1999
7.5.2 城市架空电力线路的路径选择，应符合下列规定：
7.5.2.1 应根据城市地形、地貌特点和城市道路网规划，沿道路、河渠、绿化带架设。
路径做到短捷、顺直，减少同道路、河流、铁路等的交叉，避免跨越建筑物；对架空电力线路跨越或接近建筑物的安全距离，应符合本规范附录B.0.1和附录B.0.2的规定：
B.0.1 在导线最大计算弧垂情况下，1～330KV架空电力线路导线与建筑物之间垂直距离不应小于附表B.0.1的规定值。
1～330KV架空电力线路导线与建筑物之间的垂直距离
（在导线最大计算弧垂情况下）附表B.0.1
线路电压（kV)
1~10
35
66~110
220
330
垂直距离(m)
3.0
4.0
5.0
6.0
7.0
B.0.2城市架空电力线路边导线与建筑物之间，在最大计算风偏情况下的安全距离不应小于附表B.0.2的规定值。
架空电力线路边导线与建筑物之间安全距离
（在最大计算风偏情况下）附表B.0.2
线路电压（kV)
<1
1~10
35
66~110
220
330
安全距离(m)
1.0
1.5
3.0
5.0
6.0
7.5.2.235KV及以上高压架空电力线路应规划专用通道，并应加以保护；
7.5.2.3 规划新建的66KV及以上高压架空电力线路，不应穿越市中心地区或重要风景旅游区；
7.5.2.5 应满足防洪、抗震要求。
7.5.3.1 市区内35KV及以上高压架空电力线路的新建和改造，为满足线路导线对地面和树木间的垂直距离，杆塔应适当增加高度、缩小档距，在计算导线最大弧垂情况下，架空电力线路导线与地面、街道行道树之间最小垂直距离，应符合本规范附录C.0.1和附录C.0.2的规定。
C.0.1 在最大计算弧垂情况下，架空电力线路导线与地面的最小垂直距离应符合附表C.0.1的规定。
架空电力线路导线与地面间最小垂直距离（m）
（在最大计算导线弧垂情况下）附表C.0.1
线路经过地区
线路电压（KV)
<1
1~10
35~110
220
330
居民区
6.0
6.5
7.5
8.5
14.0
非居民区
5.0
5.0
6.0
6.5
7.5
交通困难地区
4.0
4.5
5.5
6.5
注：1居民区：指工业企业地区、港口、码头、火车站、城镇、集镇等人口密集地区；
2非居民区：指居民区以外的地区，虽然时常有人、车辆或农业机械到达，但房屋稀少的地区；
3交通困难地区：指车辆、农业机械不能到达的地区。
C.0.2 架空电力线路与街道行道树（考虑自然生长高度）之间最小垂直距离应符合附表C.0.2的规定
架空电力线路导线与街道行道树之间最小垂直距离
（考虑树木自然生长高度）附表C.0.2
线路电压（KV)
<1
1~10
35~110
220
330
最小垂直距离（M)
1.0
1.5
3.0
3.5
4.5。
