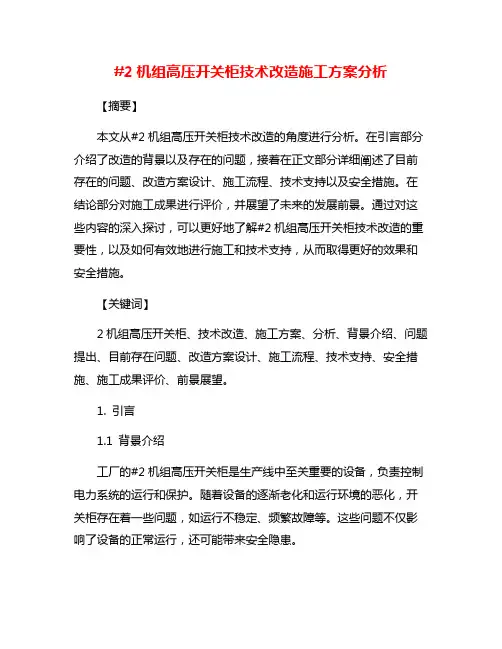

#2机组高压开关柜技术改造施工方案分析【摘要】本文从#2机组高压开关柜技术改造的角度进行分析。
在引言部分介绍了改造的背景以及存在的问题，接着在正文部分详细阐述了目前存在的问题、改造方案设计、施工流程、技术支持以及安全措施。
在结论部分对施工成果进行评价，并展望了未来的发展前景。
通过对这些内容的深入探讨，可以更好地了解#2机组高压开关柜技术改造的重要性，以及如何有效地进行施工和技术支持，从而取得更好的效果和安全措施。
【关键词】2机组高压开关柜、技术改造、施工方案、分析、背景介绍、问题提出、目前存在问题、改造方案设计、施工流程、技术支持、安全措施、施工成果评价、前景展望。
1. 引言1.1 背景介绍工厂的#2机组高压开关柜是生产线中至关重要的设备，负责控制电力系统的运行和保护。
随着设备的逐渐老化和运行环境的恶化，开关柜存在着一些问题，如运行不稳定、频繁故障等。
这些问题不仅影响了设备的正常运行，还可能带来安全隐患。
为了解决这些问题，对#2机组高压开关柜进行技术改造是必不可少的。
通过对设备进行全面的升级和改进，可以提高设备的稳定性和可靠性，延长设备的使用寿命，同时也可以提升生产效率和降低维护成本。
本文将对#2机组高压开关柜的技术改造施工方案进行详细分析和介绍，包括目前存在的问题、改造方案的设计、施工流程、技术支持和安全措施等方面。
通过本文的研究，希望能够为开展类似工程的相关人员提供一定的参考和指导，促进设备的升级和改进，提升生产线的整体效率和安全性。
1.2 问题提出当前#2机组高压开关柜存在着一些问题，主要表现在以下几个方面：1. 设备老化：随着时间的推移，高压开关柜的各部件如电器元件、接线等会出现老化现象，可能导致设备运行不稳定甚至故障。
2. 技术水平滞后：现有#2机组高压开关柜的技术水平相对较低，无法满足当前工业生产的需要，无法实现远程监控和智能化运行管理需求。
3. 安全隐患：老化的设备及技术滞后可能会引发安全隐患，给生产经营带来一定风险。
#2机组高压开关柜技术改造施工方案分析
#2机组高压开关柜技术改造施工方案分析一、施工方案概述随着电力行业的快速发展，机组高压开关柜的技术要求也日益提高。
为了提升开关柜的可靠性、安全性和自动化水平，对机组高压开关柜进行技术改造势在必行。
本文针对机组高压开关柜技术改造的施工方案进行分析，包括改造目标、工作内容、施工计划和质量控制等方面。
二、改造目标分析1. 提升可靠性：通过更换老化设备，减少故障发生的概率，提高机组高压开关柜的可靠性和稳定性。
2. 提升安全性：加装安全保护装置，提高开关柜的运行安全性，减少人员操作的风险。
3. 提升自动化水平：引入先进的自动化控制系统，提高机组高压开关柜的自动化程度，降低操作难度，提高生产效率。
三、工作内容分析1. 检测和评估：对机组高压开关柜进行全面检测和评估，确定需要改造的部分和设备。
2. 设计和选型：根据改造需求和技术要求，设计和选型新设备和系统，包括开关柜、保护装置、控制系统等。
3. 拆除和更换：对老化设备进行拆除，包括开关柜、线缆和接线等，并更换新设备。
4. 安装和调试：安装新设备，并进行系统调试和联调，确保设备正常运行。
5. 配电系统改造：根据改造方案，对配电系统进行改造，包括线路布置、配电柜改造等。
6. 防护和绝缘处理：对开关柜周围进行防护和绝缘处理，确保人员安全。
四、施工计划分析1. 制定详细施工计划：根据工作内容和施工要求，制定每个阶段的施工计划，包括施工时间、工作内容和负责人等。
2. 优化资源配置：合理配置施工人员和设备资源，确保施工进度和质量。
3. 协调配合：与其他施工队伍和供应商进行协调配合，确保施工进度和质量。
4. 定期检查和报告：定期检查施工进展，及时报告施工情况，解决工作中遇到的问题。
五、质量控制分析1. 严格遵守相关规范和标准：施工过程中严格遵守相关规范和标准，确保施工质量。
2. 执行质量检查和验收：对施工过程进行质量检查和验收，确保施工质量符合技术要求。
3. 建立质量责任制：明确每个施工人员的质量责任和工作任务，加强质量管理。
开关控制回路断线缺陷处理操作

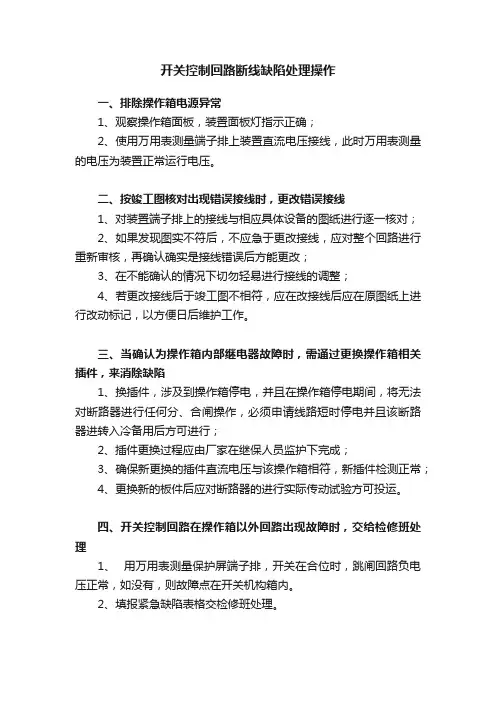

开关控制回路断线缺陷处理操作
一、排除操作箱电源异常
1、观察操作箱面板，装置面板灯指示正确；
2、使用万用表测量端子排上装置直流电压接线，此时万用表测量的电压为装置正常运行电压。
二、按竣工图核对出现错误接线时，更改错误接线
1、对装置端子排上的接线与相应具体设备的图纸进行逐一核对；
2、如果发现图实不符后，不应急于更改接线，应对整个回路进行重新审核，再确认确实是接线错误后方能更改；
3、在不能确认的情况下切勿轻易进行接线的调整；
4、若更改接线后于竣工图不相符，应在改接线后应在原图纸上进行改动标记，以方便日后维护工作。
三、当确认为操作箱内部继电器故障时，需通过更换操作箱相关插件，来消除缺陷
1、换插件，涉及到操作箱停电，并且在操作箱停电期间，将无法对断路器进行任何分、合闸操作，必须申请线路短时停电并且该断路器进转入冷备用后方可进行；
2、插件更换过程应由厂家在继保人员监护下完成；
3、确保新更换的插件直流电压与该操作箱相符，新插件检测正常；
4、更换新的板件后应对断路器的进行实际传动试验方可投运。
四、开关控制回路在操作箱以外回路出现故障时，交给检修班处理
1、用万用表测量保护屏端子排，开关在合位时，跳闸回路负电压正常，如没有，则故障点在开关机构箱内。
2、填报紧急缺陷表格交检修班处理。
10kV老旧式开关柜技术改造总结
10kV老旧式开关柜技术改造总结1工程概况本次技改项目主要工作内容：拆除并更换3AM、3BM上开关柜，包括相应的继电保护及自动装置；就地测量及控制操作设备；更换10kV开关柜二次电缆并新做10kV站内联络电缆的电缆头等。
1.1施工流程图旧开关柜拆除基础扁钢预埋孔洞制作开关柜安装接线、试验及调试验收及投运2施工问题2.1 10kV全停时，站用电的问题220kV中航站10kV有2台站用变，因为分段解列需要，10kV开关柜需全停，所以有近8个小时全站无站用电源，蓄电池正常使用可维持仅一天的时间，为了安全考虑，现场准备了发电车，以便蓄电池出现紧急情况时，发电车迅速投入使用。
2.2拆柜时，分段柜联络电缆带电问题10kV III段开关柜拆除时，其中10kV·1M·3AM分段531开关柜与10kV·2M·3BM分段532开关柜里面联络电缆带电，固先不进行拆除，待10kV IM、IIM同停时方可拆除10kV·1M·3AM分段531开关柜与10kV·2M·3BM分段532开关柜里面联络电缆，即进行531开关柜与532开关柜的拆除。
2.3柜内电缆口的位置设计和厂家不符本次研究院设计图纸时，考虑电缆口比较难打，所以设计柜子位置时，将旧的一次电缆口继续使用，仅仅打部分二次电缆口。
但是由于厂家设计柜子时出现了问题，导致一次电缆口位置在柜子底部的中间，而实际一次电缆口的位置却是在柜子底部的后部。
由于现场土建施工已经完成，无法变动，所以一次电缆无法正常接入。
经项目负责人与设计院、厂家和施工方的协商，讨论出切实可行的实施方案：将新开关柜整体后移20mm，这样旧的一次电缆口可以使用，基础扁钢重新预埋，二次电缆口重新打孔。
2.4二次电缆口遇到楼层大梁问题由于部分柜子落在梁上，所以二次电缆口无法打孔，解决措施是将该开关柜的二次线从隔壁开关柜的二次电缆口穿入，转接至该开关柜。
10kV高压开关柜设计改进

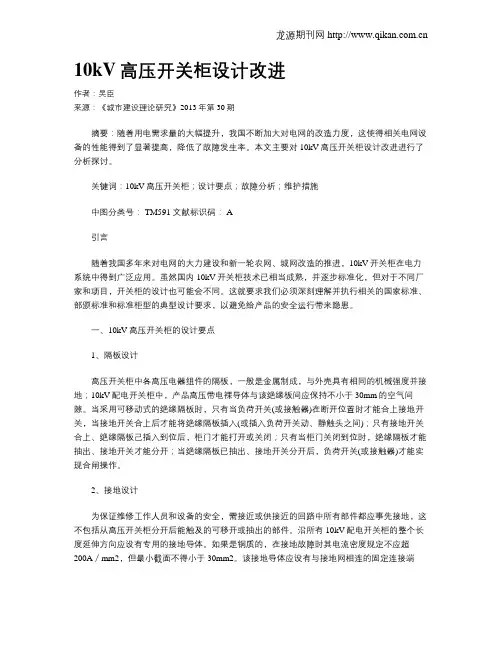

10kV高压开关柜设计改进作者：吴臣来源：《城市建设理论研究》2013年第30期摘要：随着用电需求量的大幅提升，我国不断加大对电网的改造力度，这使得相关电网设备的性能得到了显著提高，降低了故障发生率。
本文主要对10kV高压开关柜设计改进进行了分析探讨。
关键词：10kV高压开关柜；设计要点；故障分析；维护措施中图分类号： TM591 文献标识码： A引言随着我国多年来对电网的大力建设和新一轮农网、城网改造的推进，10kV开关柜在电力系统中得到广泛应用。
虽然国内10kV开关柜技术已相当成熟，并逐步标准化，但对于不同厂家和项目，开关柜的设计也可能会不同。
这就要求我们必须深刻理解并执行相关的国家标准、部颁标准和标准柜型的典型设计要求，以避免给产品的安全运行带来隐患。
一、10kV高压开关柜的设计要点1、隔板设计高压开关柜中各高压电器组件的隔板，一般是金属制成，与外壳具有相同的机械强度并接地；10kV配电开关柜中，产品高压带电裸导体与该绝缘板间应保持不小于30mm的空气间隙。
当采用可移动式的绝缘隔板时，只有当负荷开关(或接触器)在断开位置时才能合上接地开关，当接地开关合上后才能将绝缘隔板插入(或插入负荷开关动、静触头之间)；只有接地开关合上、绝缘隔板己插入到位后，柜门才能打开或关闭；只有当柜门关闭到位时，绝缘隔板才能抽出、接地开关才能分开；当绝缘隔板已抽出、接地开关分开后，负荷开关(或接触器)才能实现合闸操作。
2、接地设计为保证维修工作人员和设备的安全，需接近或供接近的回路中所有部件都应事先接地，这不包括从高压开关柜分开后能触及的可移开或抽出的部件。
沿所有10kV配电开关柜的整个长度延伸方向应设有专用的接地导体。
如果是铜质的，在接地故障时其电流密度规定不应超200A／mm2，但最小截面不得小于30mm2。
该接地导体应设有与接地网相连的固定连接端子，并应有明显的接地标志。
如果接地导体不是铜质的，也应满足相同峰值耐受电流及短时耐受电流的要求。
10kV开关柜烧线圈原因分析及改进方案设计
《电气开关》（２０２０．Ｎｏ．６）文章编号：１００４－２８９Ｘ（２０２０）０６－００４０－０３１０ｋＶ开关柜烧线圈原因分析及改进方案设计刘林１，廖玄１，鲁月娥２，张飞１，黄林１（１．国网湖北省电力有限公司荆门供电公司，湖北 荆门 ４４８０００；２．国网湖北省电力有限公司荆门１０００千伏特高压站，湖北 荆门 ４４８０００）摘 要：根据近几年湖北荆门地区常规ＡＩＳ站１０ｋＶ开关柜的运行数据分析，控制回路断线故障占比较大，究其原因大多是分、合闸线圈烧毁。
控制回路断线会导致开关拒分或者拒合，扩大事故范围，大大降低配网供电可靠性。
结合开关分、合闸控制回路图和分、合闸线圈的动作原理，做检修现场分析，发现线圈烧毁是因为正常运行时，线圈中的铁芯剩磁大，联动铁芯被吸起，缩小了联动铁芯上部顶杆与断路器分合闸拐臂之间的距离，使顶杆的加速行程不够，顶杆获取的动能不足以撞动分合闸拐臂，顶杆卡涩，致使开关拒动。
因开关辅助位置节点未能及时变位而使线圈中长时间通过大电流，最终导致线圈烧毁。
为解决上述问题，本文提出了在控制回路中加装温控节点的改进设计方案，通过理论分析和实践验证，加入温控辅助节点后，有效降低了线圈烧毁率。
关键词：开关；线圈；温控节点；联动铁芯；控制回路中图分类号：ＴＭ７７ 文献标识码：ＢＣａｕｓｅＡｎａｌｙｓｉｓａｎｄＩｍｐｒｏｖｅｍｅｎｔＤｅｓｉｇｎｏｆＣｏｉｌＢｕｒｎｉｎｇｉｎ１０ｋＶＳｗｉｔｃｈｇｅａｒＬＩＵＬｉｎ１，ＬＩＡＯＸｕａｎ１，ＬＵＹｕｅ ｅ２，ＺＨＡＮＧＦｅｉ１，ＨＵＡＮＧＬｉｎ１（１．ＪｉｎｇｍｅｎＰｏｗｅｒＳｕｐｐｌｙＣｏｍｐａｎｙｏｆＳｔａｔｅＧｒｉｄＨｕｂｅｉＥｌｅｃｔｒｉｃＰｏｗｅｒＣｏ．Ｌｔｄ．，Ｊｉｎｇｍｅｎ４４８０００，Ｃｈｉｎａ；２．Ｊｉｎｇｍｅｎ１０００ｋＶＨｉｇｈＶｏｌｔａｇｅＳｔａｔｉｏｎｏｆＳｔａｔｅＧｒｉｄＨｕｂｅｉＥｌｅｃｔｒｉｃＰｏｗｅｒＣｏ．Ｌｔｄ．，Ｊｉｎｇｍｅｎ４４８０００，Ｃｈｉｎａ）Ａｂｓｔｒａｃｔ：Ａｃｃｏｒｄｉｎｇｔｏｔｈｅａｎａｌｙｓｉｓｏｆｔｈｅｏｐｅｒａｔｉｏｎｄａｔａｏｆ１０ｋＶｓｗｉｔｃｈｃａｂｉｎｅｔｉｎｔｈｅｃｏｎｖｅｎｔｉｏｎａｌＡＩＳｓｔａｔｉｏｎｉｎＪｉｎｇｍｅｎａｒｅａｏｆＨｕｂｅｉＰｒｏｖｉｎｃｅｉｎｒｅｃｅｎｔｙｅａｒｓ，ｔｈｅｂｒｅａｋｆａｕｌｔｏｆｔｈｅｃｏｎｔｒｏｌｃｉｒｃｕｉｔｓａｃｃｏｕｎｔｓｆｏｒａｌａｒｇｅｐｒｏｐｏｒ ｔｉｏｎ，ｍｏｓｔｏｆｗｈｉｃｈｉｓｃａｕｓｅｄｂｙｔｈｅｂｕｒｎｉｎｇｏｆｔｈｅｏｐｅｎｉｎｇａｎｄｃｌｏｓｉｎｇｃｏｉｌｓ．Ｔｈｅｄｉｓｃｏｎｎｅｃｔｉｏｎｏｆｃｏｎｔｒｏｌｃｉｒｃｕｉｔｗｉｌｌｃａｕｓｅｓｔｈｅｓｗｉｔｃｈｔｏｒｅｆｕｓｅｔｏｏｐｅｎｏｒｃｌｏｓｅ，ｅｘｐａｎｄｔｈｅａｃｃｉｄｅｎｔｓｃｏｐｅ，ａｎｄｇｒｅａｔｌｙｒｅｄｕｃｅｔｈｅｒｅｌｉａｂｉｌｉｔｙｏｆｄｉｓ ｔｒｉｂｕｔｉｏｎｎｅｔｗｏｒｋｐｏｗｅｒｓｕｐｐｌｙ．Ｃｏｍｂｉｎｅｄｗｉｔｈｔｈｅｏｐｅｎｉｎｇａｎｄｃｌｏｓｉｎｇｃｏｎｔｒｏｌｃｉｒｃｕｉｔｄｉａｇｒａｍｏｆｔｈｅｓｗｉｔｃｈａｎｄｔｈｅｏｐｅｒａｔｉｏｎｐｒｉｎｃｉｐｌｅｏｆｔｈｅｏｐｅｎｉｎｇａｎｄｃｌｏｓｉｎｇｃｏｉｌｓ，ｔｈｅｏｎ ｓｉｔｅｍａｉｎｔｅｎａｎｃｅａｎａｌｙｓｉｓｓｈｏｗｓｔｈａｔｔｈｅｃｏｉｌｂｕｒｎｏｕｔｉｓｄｕｅｔｏｔｈｅｌａｒｇｅｒｅｓｉｄｕａｌｍａｇｎｅｔｉｓｍｏｆｔｈｅｉｒｏｎｃｏｒｅｉｎｔｈｅｃｏｉｌｄｕｒｉｎｇｎｏｒｍａｌｏｐｅｒａｔｉｏｎａｎｄｔｈｅｌｉｎｋａｇｅｉｒｏｎｃｏｒｅｉｓｓｕｃｋｅｄｕｐ，ｗｈｉｃｈｒｅｄｕｃｅｓｔｈｅｄｉｓｔａｎｃｅｂｅｔｗｅｅｎｔｈｅｕｐｐｅｒｅｊｅｃｔｏｒｐｉｎｏｆｔｈｅｌｉｎｋａｇｅｉｒｏｎｃｏｒｅａｎｄｔｈｅｏｐｅｎｉｎｇａｎｄｃｌｏｓｉｎｇｃｒａｎｋａｒｍｏｆｔｈｅｃｉｒｃｕｉｔｂｒｅａｋｅｒ，ｓｏｔｈａｔｔｈｅａｃｃｅｌｅｒａｔｉｏｎｓｔｒｏｋｅｏｆｔｈｅｅｊｅｃｔｏｒｐｉｎｉｓｎｏｔｅｎｏｕｇｈａｎｄｔｈｅｋｉ ｎｅｔｉｃｅｎｅｒｇｙｏｂｔａｉｎｅｄｂｙｔｈｅｅｊｅｃｔｏｒｐｉｎｉｓｎｏｔｅｎｏｕｇｈｔｏｉｍｐａｃｔｓｗｉｔｃｈｉｎｇａｒｍ．Ｔｈｅｓｗｉｔｃｈｒｅｆｕｓｅｄｔｏｍｏｖｅｄｕｅｔｏｔｈｅｊａｍｏｆｏｐｅｎｉｎｇａｎｄｃｌｏｓｉｎｇｃｒａｎｋａｒｍａｎｄｅｊｅｃｔｏｒｐｉｎ．Ｂｅｃａｕｓｅｔｈｅｓｗｉｔｃｈａｕｘｉｌｉａｒｙｐｏｓｉｔｉｏｎｎｏｄｅｆａｉｌｓｔｏｃｈａｎｇｅｐｏｓｉｔｉｏｎｉｎｔｉｍｅ，ｔｈｅｃｏｉｌｐａｓｓｅｓｔｈｒｏｕｇｈａｌａｒｇｅｃｕｒｒｅｎｔｆｏｒａｌｏｎｇｔｉｍｅ，ｗｈｉｃｈｅｖｅｎｔｕａｌｌｙｃａｕｓｅｓｔｈｅｃｏｉｌｔｏｂｕｒｎｏｕｔ．Ｉｎｏｒｄｅｒｔｏｓｏｌｖｅｔｈｅａｂｏｖｅｐｒｏｂｌｅｍｓ，ｔｈｉｓｐａｐｅｒｐｕｔｓｆｏｒｗａｒｄａｎｉｍｐｒｏｖｅｄｄｅｓｉｇｎｓｃｈｅｍｅｏｆａｄｄｉｎｇｔｅｍｐｅｒａｔｕｒｅｃｏｎ ｔｒｏｌｎｏｄｅｉｎｔｈｅｃｏｎｔｒｏｌｌｏｏｐ．Ｔｈｒｏｕｇｈｔｈｅｏｒｅｔｉｃａｌａｎａｌｙｓｉｓａｎｄｐｒａｃｔｉｃａｌｖｅｒｉｆｉｃａｔｉｏｎ，ａｆｔｅｒａｄｄｉｎｇｔｅｍｐｅｒａｔｕｒｅｃｏｎｔｒｏｌａｕｘｉｌｉａｒｙｎｏｄｅ，ｔｈｅｃｏｉｌｂｕｒｎｏｕｔｒａｔｅｉｓｅｆｆｅｃｔｉｖｅｌｙｒｅｄｕｃｅｄ．Ｋｅｙｗｏｒｄｓ：ｓｗｉｔｃｈ；ｃｏｉｌ；ｔｅｍｐｅｒａｔｕｒｅｃｏｎｔｒｏｌｎｏｄｅ；ｌｉｎｋａｇｅｃｏｒｅ；ｃｏｎｔｒｏｌｌｏｏｐ１ 引言随着社会经济的发展，对配网供电可靠性的要求越来越高，１０ｋＶ开关柜作为配网中的重要运行设备，其能否可靠运行将直接影响配网运行的可靠性。
#2机组高压开关柜技术改造施工方案分析
#2机组高压开关柜技术改造施工方案分析机组高压开关柜是发电厂中至关重要的设备，其正常运行与否直接关系到发电厂的安全稳定运行。
为了保障机组高压开关柜的可靠运行，需要定期进行技术改造以满足新的要求和标准。
本文将针对#2机组高压开关柜进行技术改造的施工方案进行分析，以期为类似项目提供参考和借鉴。
一、项目概况1.1 项目背景#2机组高压开关柜是公司一期工程投产后的重要设备之一，已经运行10年以上，设备老化严重，存在一定的安全隐患和性能不足的问题。
为了保障机组的安全稳定运行，公司决定对#2机组高压开关柜进行技术改造。
1.2 改造目标本次技术改造的目标是提高#2机组高压开关柜的安全性、可靠性和运行效率，延长设备的使用寿命，满足新的安全标准和要求。
二、技术改造方案2.1 设备选型在进行技术改造时，需要首先对设备进行选型，选择符合要求的高压开关柜设备。
在此次技术改造中，应选择具有较高安全性和可靠性的设备，同时要考虑设备的适用性和生产厂家的信誉度。
经过多方比较和综合分析，最终选定某知名厂家的高压开关柜设备，其具有成熟的技术和稳定的性能，符合#2机组的要求。
2.2 施工方案设计在技术改造的施工方案设计中，需要充分考虑设备拆卸、安装、调试等各个环节，确保施工过程中不影响机组的正常运行。
对于已有设备的拆卸工作，应尽量减少对其他设备的影响，并对拆卸下来的设备进行清洁和检修。
对新设备的安装和调试工作要严格按照厂家要求和标准进行，确保每个环节都符合相关规定。
2.3 安全技术措施在施工过程中，需要严格遵守相关的安全技术措施，确保工程的安全顺利进行。
在拆卸设备时，应采取相应的防护措施，防止发生事故。
对于高压设备的安装和调试工作，应由具备相关资质的工程师和技术人员进行，确保安全操作。
2.4 环保措施在技术改造过程中，需要充分考虑环保因素，采取相应的措施保护环境。
对于拆卸下来的旧设备，应按照相关规定进行处理，避免对环境造成污染。
对新设备的安装和调试工作应尽量减少对环境的影响，确保环境的安全和卫生。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
高压开关柜控制回路断线技术改造
摘要我公司是国内最大的单套系统年产60万吨甲醇的甲醇厂，在全厂10 kV 电气运行系统中，使用的高压开关柜都为KYN-44型铠装移开式户内中置柜，我厂302 B变电所10 kV站内33台高压开关柜手车开关在试验位置时微机综保装置均报控制回路断线，而在工作位置时报警消除。
根据此类问题进行深入分析，提出了解决方案及技术措施，保证了高压开关柜的安全、可靠运行。
关键词高压开关柜；控制回路；试验位；报警断线
我厂的供电系统110 kV双回路供电，2台40 MW主变压器，下设10 kV站4个，高压配电柜均为KYN-44型铠装移开式户内中置柜，高压开关柜上所配微机综保装置主要有进线、变压器、电动机、电容器、馈线、母联等均为南瑞继保电气有限公司RCS-9000分散式保护测控装置系列
产品。
1故障现象和分析
1.1故障现象
公司所属10 kV 302B变电站，该变电站投运后就发现，站内33台高压中置式开关柜小车在试验位置时微机综保装置均报警控制回路断线，无法进行合闸操作，当进行送电操作摇至工作位置时报警消除；不能与实际设计初衷相符，在试验位和工作位都可以进行开关合闸操作，进行二次回路整组动作校验。
1.2故障分析
该站内设计图纸随设备不同而不同，但对以上现象存在的问题大同小异，本文就以变压器图纸为例进行分析及处理，所用的微机综保装置为RCS-9621，断路器为厦门华电生产的真空断路器VD4/P-1250A。
南瑞微机综保装置的控制回路断线信号报警是由跳位继电器TWJ和合位继电器HWJ的常闭接点串联组成，即任何情况下TWJ和HWJ继电器线圈必须有一个动作，同时其常闭接点必须断开，否则报控制回路断线信号报警。
在此设计图中，断路器在分位时：跳位继电器TWJ线圈动作回路情况如下：2.B9（+）—跳位灯—TWJ线圈—综保407—综保406—S9—S3—S1—Y3线圈—2H （—），在试验位置时，工作位S9点断开致使TWJ线圈失电；合位继电器HWJ 线圈动作情况如下：2.B（+）—合位灯—综保405—S3—Y2线圈—2H（—），断路器在分位S3点断开使HWJ线圈失电。
这就造成了TWJ线圈和HWJ线圈在试验位置时同时失电，两个继电器常闭接点接通，故报控制回路断线。
在工作位置时，由于S9点闭合使TWJ线圈动作，常闭接点断开，故报警消除。
2故障处理
对于以上问题，我们从断路器航空插头上重新找一对S8试验位置接点（11，50），将其引致端子排并接至S9接点上，这样在断路器断开时，无论在工作位还是试验位置跳闸TWJ线圈都会通过S9或S8点形成回路，带电动作，这样既消除了控制回路断线信号报警，同时也保持了TWJ监视合闸回路完整性的作用。
3结束语
改造既保持了开关控制回路的完整性，同时完全消除了控制回路断线这一报警现象，改造至今设备运行正常。
参考文献
[1]南瑞微机综保装置说明书.
[2]厦门华电开关配套说明书.
注：本文中所涉及到的图表、注解、公式等内容请以PDF格式阅读原文。
