试述断路器控制回路断线故障成因及措施 马全英
断路器控制回路断线的原因分析及处理方法
断路器控制回路断线的原因分析及处理方法摘要：随着科技和电力行业的快速发展，在电力系统中断路器是非常重要的一次设备，其控制回路的完好性直接影响断路器能否正确分合闸。
据此结合断路器控制回路结构，分析了控制回路断线的原因，并根据实例提出了处理方法。
关键词：断路器；控制回路；断线处理方法引言断路器控制回路是变电站二次回路的重要部分，该回路正常与否直接影响到断路器的正常分合闸。
一旦出现控制回路断线，则需要立即处理，以防止断路器拒动而引发更严重的事故。
对控制回路断线处理方法进行研究和总结，有助于缩短故障处理时间。
笔者阐述了能源中心动力分厂330kV线路和变压器两起控制回路断线实例，对其发生的原因及处理方法进行了分析。
最后根据控制回路可能出现的原因，对查找处理控制回路断线故障的方法进行了总结。
1断路器控制回路结构完整的断路器控制回路由保护装置和断路器的分合闸回路组成，无论是远方、就地分合闸，还是保护分合闸都是先作用于保护装置，然后再通过断路器分合闸回路实现断路器的分合。
只有当TWJ和HWJ两个常闭接点都闭合，才会发出控制回路断线的告警信号。
当断路器处于分位时，断路器合闸回路的辅助接点是常闭的，能够导通机构箱的合闸回路，此时断路器跳位监视回路导通，TWJ继电器被励磁，TWJ常闭接点打开，TWJ常开接点闭合。
而跳闸回路的断路器辅助接点常开，机构箱跳闸回路被断开，合位监视回路没有被导通，HWJ继电器没有被励磁，HWJ常闭接点闭合，HWJ常开接点打开。
断路器处于合位也同理。
因此，当控制回路正常时，无论是分位还是合位，HWJ和TWJ这两个继电器不可能被同时励磁，也就是说HWJ和TWJ这两个常闭接点总有一个是断开的。
2断路器控制回路断线的原因分析1）控制电源空开跳开，TWJ、HWJ失磁，TWJ和HWJ常闭接点闭合，发信回路接通，控制回路断线信号报出。
控制回路断线信号并不能监视整个控制回路的完好性，在目前的情况下，基于厂家的设计，控制回路断线信号仅仅是监视保护屏外二次回路及开关机构箱内部回路的完好性。
断路器控制回路断线故障成因及对策研究
Power Technology︱246︱2017年9期断路器控制回路断线故障成因及对策研究卢敬邦佛山供电局，广东 佛山 528000摘要：误操作会影响断路器的正常运行和断路器发生故障，甚至有可能出现线路故障，断路器的保护动作不成功是导致大面积停电的原因，对系统的安全造成严重威胁。
为此，本文深入分析了断路器控制回路断开的原因，并提出了相应的对策，希望能为有关人员提供一些参考。
关键词：断路器控制；断线故障；措施中图分类号：TM56 文献标识码：B 文章编号：1006-8465（2017）09-0246-01引言 变电运行中一次设备与二次设备是通过控制断路器相连，高电压设备和低电压设备是通过控制电路进行操控的，使得控制回路是保证动力稳定运行的关键。
控制回路是保证与继电器操作保护指令有序运行的决定性因素。
在变电站运行中，控制回路的断线较为常见。
断路器控制电路断开后，为了保证电网的安全，必须及时发现故障并及时检修。
目前，变电站综合自动化水平很高，大多数变电站已实现无人值班。
220kV 以上变电站的保护、通信和DC 系统配置更加科学、完善。
1 控制回路断线故障成因分析 1.1 控制回路断线故障的原理 继电器在跳闸位置通常通过电励磁状态下，进行断路器合闸，合闸继电器通电；状态跳闸断路器，跳闸位置继电器通电；当合闸继电器的常闭触点同时闭合，控制回路断线。
在正常情况下，两个位置继电器的常闭触点不能同时关闭。
如果开关同时闭合，保护电路就会通电，控制电路的信号就会显示出来。
1.2 控制回路断线原因分析 有很多原因导致控制回路断线，保护装置本身有问题，可以控制电路断开，开关控制电路断路器存储，不接触故障断路器合闸线圈烧毁或辅助触点，终端开关电源插头插不等。
触发控制电路断开，在检修中，应逐步消除故障，找出断开原因。
根据日常维护和普通断路器控制电路，导致控制电路断开的因素如下：断路器电源插头未牢固插入，或断路器未推入工作位置。

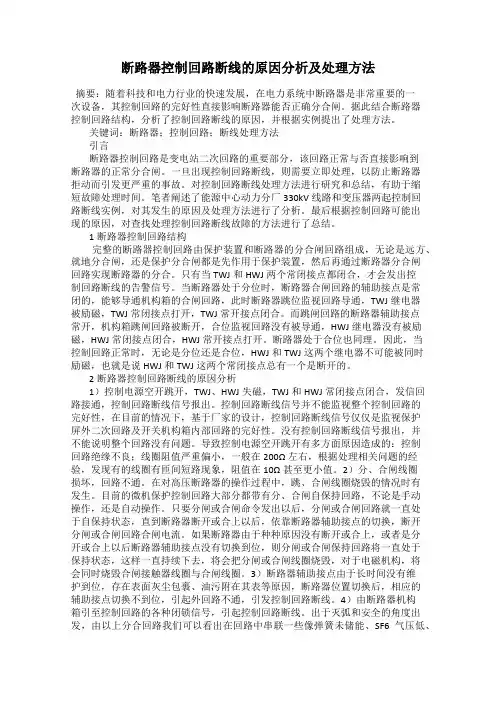

断路器控制回路断线的原因分析及处理方法
断路器控制回路断线的原因分析及处理方法摘要：控制回路断线是用来检测断路器二次控制回路是否完整的预警信息。
当保护装置和后台发出“控制回路断线”的告警信号时，表明断路器控制回路不完好，断路器可能无法进行正常的分、合闸操作和保护跳闸操作，如果此时有故障发生，会出现断路器拒动保护越级跳闸，引发大面积停电，甚至会造成电力系统瘫痪等事故的发生，需要尽快处理该缺陷。
关键词：断路器；控制回路；断线原因；应对措施1 引言在电网的连接中，断路器是最关键的设备之一，用于控制电网线路及设备的通断，判定负荷电流的断开与送出状态。
此外，当电力系统中其他设备出现故障时，也可以运用断路器切断设备电路，保障设备与人员安全。
而控制回路是断路器发挥作用的核心构件，正常状态时可以手动控制断路器的分闸与合闸，故障发生时能够自动控制保护装置的分闸与合闸。
与此同时，为了确保断路器具有完整的合闸回路，控制回路能够监控指示断路器的分闸与合闸位置，确保其运行的稳定性。
由此看来，断路器控制回路的维护与检修就显得十分必要。
尤其是对于断线故障的处理，能够有效保障电路运行的安全性与稳定性，防止电力系统设备的损坏。
运行维护与检修人员应该对故障原因进行总结和归纳，为故障处理奠定基础。
2 断路器控制回路断线故障分析2.1断路器控制回路断线故障的原理分析一般来说，处于串联的跳闸与合闸位置中的继电器往往只有一个通电励磁，当断路器处于跳闸状态时，则位于跳闸位置上的继电器进行通电工作，反之，当断路器处于合闸状态时，则只能通过合闸位置上的继电器来进行通电活动，一旦跳闸与合闸双方位置上继电器的常闭接点同时被关闭，那么就会形成一个控制回路的断线问题。
在断路器正常的运营状态中，跳闸位置与合闸位置中的继电器的常闭接点一般不会出现同时关闭的现象，如果其出现同时关闭的情况，则会使得整个保护回路通电，从而有效的显示出控制回路断线的信号。
2.2断路器控制回路断线故障的原因分析能够导致断路器的控制回路出现断线故障的原因多种多样，当保护测控装置自身出现安全故障时，就会使得控制回路的开关出现失灵现象，从而引发控制回路的断线故障。

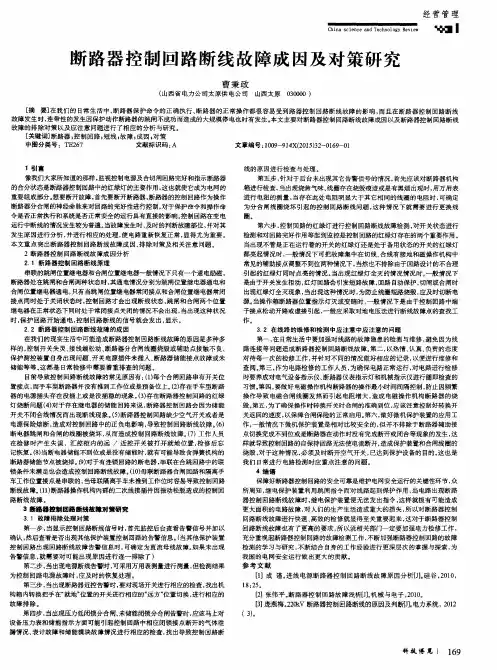

断路器控制回路断线故障成因及对策研究
１引言
线的 原因进 行 检查 与处 理 。
第五 步 ， 针对 于后 台未 出现其 它告 警信 号 的情况 ， 首先 应该 对断 路器 机构
箱 进行检查 ， 当出现 烧焦 气味 、 线圈存 在烧毁 痕迹或 是有黑 烟 出现时 ， 用万用 表
像 我们大 家所知道 的那样 ， 监 视控制 电源及合切 闸回路 完好 和指示 断路器 的合分 状态是 断路 器控制 回路 中的红绿灯 的主要 作用 ， 这也就 使它成 为 电网的 重要组 成部分 。 想 要断开 故障 ， 首先要 断开 断路器 ， 断路 器的控 制 回路作为 操作 断路器 分合 闸的神 经命 脉来 对回路 的完好 性进行 控制 ， 对于保 护命令 和操 作命 令 是否 正常执 行和 系统 是否 正常安 全的运行 具有直 接的 影响 。 控制 回路在变 电 运 行 中断线 的情况 发生较 为普遍 。 当故 障发生 时 ， 及时 的判 断故 障部位 ， 并对 其 发 生原 因进 行分 析 ， 并进 行相 应 的处 理 ， 使 电路重 新恢 复正 常 ， 显得 尤为 重要 。
引起 的 红绿灯 同时 点亮 的情 况 。 当 出现红绿 灯全 灭的情 况 情况 时 ， 一 般情 况 下 是 由于开 关发生拒 动 ， 红灯 回路会 引发短 路故 障， 回路 自动保 护 ， 切闸或 合 闸时 出现 红绿灯 全灭现象 ， 当出现 这种情 况时 ， 为 防止线圈短 路烧毁 ， 应及时 切断 电 源。 当 操作箱 断路 器位 置指示 灯灭 或变 暗时 ， 一 般情 况下 是 由于控制 回路 中端 子接 点松动 开路或 虚接 引起 ， 一 般应 采取对地 电压法 进行 断线故 障点 的查 找工
继 电器在 正常状 态下 同时处于 常闭接 点关 闭的情况 不会 出现 ， 当出现这 种状 况
探究断路器控制回路异常的原因及解决方案
探究断路器控制回路异常的原因及解决方案断路器控制回路异常是工业生产中常见的问题之一，它可能导致设备损坏、生产停工，甚至危及生产安全。
及时发现断路器控制回路异常的原因并及时解决是非常重要的。
本文将就探究断路器控制回路异常的原因及解决方案进行深入分析。
一、断路器控制回路异常的原因1. 电气故障：电线接触不良、线路短路、控制元件损坏等都可能导致断路器控制回路异常。
在电气故障的情况下，断路器可能无法正常工作，甚至无法断开电路，导致设备故障或安全事故。
2. 过载：过载是断路器控制回路异常的常见原因之一。
当设备负载过大，超过了断路器的额定容量时，断路器将无法正常工作，从而导致控制回路异常。
3. 误操作：设备操作人员误操作断路器或相关控制开关，导致了断路器控制回路异常。
4. 环境因素：环境温度、湿度等因素也可能影响断路器的正常工作，例如在高温环境下断路器可能易跳闸，而在潮湿环境下可能导致断路器控制回路异常。
5. 设备老化：设备长时间运行后，部件可能出现老化，从而影响断路器的正常工作。
1. 定期检查维护：定期对断路器进行检查维护，如清洁、紧固线路连接、更换老化部件等，保证断路器的正常工作。
3. 设备优化：对设备进行优化，采用新技术、新材料，提高设备的可靠性和稳定性，从而减少断路器控制回路异常发生的可能性。
4. 提高操作人员素质：加强操作人员的技术培训，提高操作人员的安全意识和操作技能，降低误操作导致的断路器控制回路异常。
5. 环境监测：对环境因素进行监测，及时处理高温、潮湿等环境因素对断路器正常工作的影响。
6. 更新设备：根据实际情况，及时更新设备，采用新型断路器来替代老旧设备，提高设备的稳定性和可靠性。
1. 定期维护：定期对断路器进行检查维护，发现问题及时处理，避免问题恶化导致断路器控制回路异常。
断路器控制回路异常可能是由于电气故障、过载、误操作、环境因素、设备老化等多种原因所导致，解决方法可从定期检查维护、严格控制负载、优化设备、提高操作人员素质、环境监测、更新设备等方面着手，以预防和解决断路器控制回路异常问题的发生。
探究断路器控制回路异常的原因及解决方案
探究断路器控制回路异常的原因及解决方案【摘要】断路器是电气系统中至关重要的保护装置，其控制回路异常会导致系统故障甚至火灾等严重后果。
本文旨在探究断路器控制回路异常的原因及解决方案，从三个方面进行分析。
首先介绍电气元件故障可能导致的断路器控制回路异常，其次探讨过载情况对断路器的影响，再讨论外部干扰带来的影响。
最后给出针对不同情况的解决方案，如定期检查电气元件、合理设计电路负荷、采取屏蔽措施等。
通过本文对断路器控制回路异常的深入研究，能有效预防系统故障的发生，保障电气设备和人员的安全。
【关键词】断路器、控制回路、异常、原因、解决方案、电气元件、故障、过载、外部干扰、总结、研究背景、研究目的、研究意义。
1. 引言1.1 研究背景探究断路器控制回路异常的原因及解决方案是电气领域中的重要课题。
随着现代社会对电力需求的不断增长，电气设备的安全性和可靠性越发受到重视。
断路器作为电路中的保护装置起着至关重要的作用，一旦控制回路出现异常，可能导致电路的断电甚至发生事故。
研究背景部分旨在介绍断路器控制回路异常的相关情况，为后续的分析提供必要的背景知识。
在现代电气系统中，断路器控制回路异常的情况时有发生，可能是由于电气元件故障、过载情况或外部干扰等原因所致。
深入研究断路器控制回路异常的原因及解决方案具有重要的现实意义和应用价值。
通过对断路器控制回路异常进行深入探究，可以帮助工程师和技术人员更好地理解电力系统中的故障现象，提高故障检测和排除的效率，保障电气设备的正常运行，确保电力系统的安全稳定运行。
本研究旨在系统地分析断路器控制回路异常的原因，并提出相应的解决方案，为电力领域的发展和安全提供有力支持。
1.2 研究目的研究目的是为了深入探究断路器控制回路异常的原因及解决方案，从而提高电气设备的安全性和稳定性。
通过分析电气元件故障、过载情况和外部干扰等因素，可以更好地预防和应对断路器控制回路异常的发生，保障电路的正常运行。
探究断路器控制回路异常的原因及解决方案
探究断路器控制回路异常的原因及解决方案断路器控制回路异常的原因有很多，主要包括以下几点：
1. 供电故障：断路器控制回路的供电故障可能是由于电源线路故障、电源电压不稳定或供电设备故障等引起的。
解决方案可以是检查电源线路、修复或更换故障设备，并保证供电电压稳定。
2. 断路器内部故障：断路器内部的触发装置、电磁线圈等部件可能会因长期使用或外力撞击等原因发生故障，导致控制回路异常。
解决方案可以是检查和维修断路器内部的故障部件，或更换损坏的部件。
3. 控制信号故障：断路器控制回路的控制信号故障可能是由于控制信号线路松脱、开关接触不良或控制信号发生器故障等引起的。
解决方案可以是检查控制信号线路连接是否良好，检查开关的接触情况，并修复或更换故障设备。
5. 外部干扰：断路器控制回路可能会受到外部干扰的影响，例如电磁辐射、电磁干扰、雷击等。
解决方案可以是加装屏蔽设备、提高抗干扰能力，并保护断路器控制回路免受外部干扰的影响。
解决断路器控制回路异常的方法主要包括：检查和修复供电故障、维修或更换断路器内部故障部件、检查和修复控制信号故障、修复地线故障和增加外部干扰抗干扰能力等措施。
通过以上方法，可以有效地解决断路器控制回路异常的问题。
断路器多次发生控制回路断线的原因分析及处理
断路器多次发生控制回路断线的原因分析及处理发表时间：2017-11-21T18:47:50.343Z 来源：《电力设备》2017年第19期作者：李建鹏[导读] 摘要：某变电站平高35kV开关接连发生3起控制回路断线缺陷。
（国网河北省电力公司检修分公司河北石家庄 050000）摘要：某变电站平高35kV开关接连发生3起控制回路断线缺陷。
经分析，一是该类型机构设计不合理，合闸操作时，串在合闸回路中的微动开关接点先于辅助开关接点动作，造成用微动开关接点切断合闸回路中的电流。
二是微动开关容量选择不合适，合闸回路的电流约为3.8A，而微动开关用在电感回路时，只能切断2.5A的电感电流，所以在多次切断3.8A的感性控制电流后，造成微动开关接点烧损。
此微动开关接点烧损后，导致控制回路断线，影响开关正常分合动作。
在合闸回路中增加重动继电器后，可以有效避免此类问题再次发生。
关键词：微动开关；控制回路断线 0 引言开关控制回路是变电站二次回路的重要部分，该回路正常与否直接影响到开关的正常分合闸操作。
而开关控制回路断线是现场经常遇到的问题之一，处理控制回路断线故障是工作人员必须具备的基本素质。
因此本文通过对平高35kV开关发生控制回路断线后的分析，找到了缺陷发生的原因，并进行了相应处理。
1 情况概述 2017年2月24-26日，某变电站3213、3214开关接连发生3起控制回路断线缺陷，其中3213开关出现2起，2月25日处理完毕后，26日3213开关分合闸操作后再次出现控制回路断线缺陷。
经分析，一是该类型机构设计不合理。
合闸操作时，串在合闸回路中的微动开关接点（LX44的1-2接点）先于辅助开关接点（DL的5-7接点）动作，造成用微动开关接点切断合闸控制回路中的电流。
二是微动开关容量选择不合适。
合闸回路的电流约为3.8A，而宁波北仑LX44型微动开关（DC-12 220V/5A）用在电感回路时，只能切断2.5A的电感电流，所以在多次切断3.8A的感性控制电流后，造成微动开关接点烧损。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
试述断路器控制回路断线故障成因及措施马全英
发表时间：2017-11-28T16:08:30.360Z 来源：《电力设备》2017年第21期作者：马全英[导读] 摘要：断路器是电力系统中的重要设备，它可以开断正常运行时的负荷电流，同时也能在系统故障时与继电保护和安自装置配合，切除故障电流，防止事故范围扩大。
而断路器控制回路是连接断路器和保护装置、安自装置、测控装置的桥梁，是保证断路器正确、可靠分合闸的重要部分。
（国网青海省电力公司检修公司青海 816000）摘要：断路器是电力系统中的重要设备，它可以开断正常运行时的负荷电流，同时也能在系统故障时与继电保护和安自装置配合，切除故障电流，防止事故范围扩大。
而断路器控制回路是连接断路器和保护装置、安自装置、测控装置的桥梁，是保证断路器正确、可靠分合闸的重要部分。
断路器控制回路断线故障发生后，应迅速确认故障原因，消除断线缺陷。
基于此，本文针对断路器控制回路断线故障成因及措施进行了分析与探讨。
关键词：断路器；控制；回路；断线故障；成因；措施随着我国经济的发展，安全问题已成为当前我国社会发展中的一个重大问题。
断路器操作过程中，如果出现断路故障，将在很大程度上影响断路器的正常运行，造成更严重的故障。
保护动作后断路器跳闸不成功，导致扩大停电范围，严重威胁电力系统的安全稳定运行，造成损失。
1断路器控制回路断线的原理
断路器是电力系统中的电力设备，断路器具有过载、短路和欠电压保护功能，能保护线路和电源的安全，当电路和功率过载、短路、欠压故障时，断路器控制回路能自动切断电源，保护电路的稳定性和安全性。
因此，在电力系统中，断路器的控制方式有着不断替代的作用，提高电能的调节，保护电路的安全性。
在断路器控制回路断线中，当断路器开关线和两端的连接时，开关处于关闭状态的断路器控制电路，电流将从终端的底部流动，依次通过电磁铁，接触器，最后从终端上流出。
在控制方式上，电流会产生电磁铁的磁化现象，电流通过方式越强，产生的电磁力就会越强。
当电流超过同一路负载时，电磁铁将拉杆与金属开关联动装置连接，然后切断电路，中断终端电流，如图1所示。
2断路器控制回路断线故障分析
有很多原因导致控制回路断线，保护装置本身有问题时，导致控制电路断开控制开关失灵，断路器储能接点故障或未储能，断路器分合闻线圈烧毁或辅助点接触不良、接线端松动、开关电源插件未插入等情况。
在我国社会发展的现状，社会电力需求不断增加，为了适应社会发展的需要，电力系统将面临超负荷状态的支持，电力系统的电流、电压一旦超过负荷的，电路控制开关时会产生高温，容易造成烫伤事故。
线路作为电力系统中一个重要组成部分，在断路器控制回路中，线路的安全不仅关系到电力系统的安全，更关系到检修人员的人身安全。
3断路器控制回路断线故障的排除对策电作为我国社会发展的一种重要能源，为了保障我国社会发展用电量的需求，电力系统面临着巨大的压力。
在电力系统中，断路器作为保障电路安全运行的一个重要设备，在断路器控制回路中受多种因素的影响，会造成断路器控制回路断线故障，进而影响到电力系统的正常运行。
在这个经济快速发展的社会里，我国电力企业要想取得更好的经济效益及社会效益，针对断路器控制回路断线故障，就必须采取有效的措施进行故障排除，将故障扼杀在摇篮里，进而保障电力运行稳定。
3.1线路的检修
线路作为电力系统中一个重要组成部分，在断路器控制回路中，线路的安全不仅关系到电力系统的安全，更关系到检修人员的人身安全。
首先，针对线路检修工作，必须根据线路中运行的设备来进行，在进行检修时，先要断开隔离开关，对断路器控制回路进行检查，工作人员要配带专用的电笔，对控制回路中的线路进行检查，防止线路错接、乱接问题发生。
其次，根据断路器设计标准，计算出线路通行的电流、电压最大负荷，对出线断路器进行详细的检查。
线路停、送电时，必须严格按照操作程序来进行，避免事故扩大。
3.2操作过程中的检修
断路器起着控制电流、电压的作用。
为了更好地防止断路器控制回路断线故障发生，就必须对断路器及隔离开关进行检修。
在断路器及隔离开关的手柄上都会加上一层绝缘体，这样做的目的就是为了检修人员在检修工作中便于检修。
为此，工作人员在检修过程中如果发现绝缘层损坏、破损等情况时，要立即停止检修，防止出现安全事故。
在进行断路器及隔离开关操作时，要对断路器及隔离开关的分、合闸情况进行确认，确保操作准确、位置正确。
当断路器及隔离开关把柄操作失灵时，为了保障电力运行需求，必须在有专业技术人员的陪同下进行工作，进而保障电力线路安全。
3.3断路器的防误检查
在安装断路器的时候，受多种因素的制约，会造成隔离开关、接地刀闸与断路器之间出现按装错误的接线，从而引发误操作的电气、电磁和机构闭锁装置。
为此在进行倒闸操作时，一定要按顺序进行。
如果闭锁装置失灵或隔离开关和接地刀闸不能正常操作时，必须严格按闭锁的要求条件检查相应的断路器、刀闸位置状态，只有核对无误后，才能解除闭锁进行操作。
将隔离开关控制接线与相应断路器闭锁，可有效地防止带负荷拉、合隔离开关。
3.4加强日常管理
针对断路器控制回路断线故障，加强线路运行的日常管理工作非常重要。
首先，供电部门要成立日常维护管理小组，定时对断路器控制回路进行日常检查，防止出现过压、欠压等问题出现。
其次，日常管理小组成员必须是具备专业的电力知识，为此，电力企业还必须加强管理小组成员的专业知识的培训工作，只有具备专业的知识和技能，才能在断路器控制回路检修工作中提高检修效率，保障电力系统正常运行。
另外电力企业还可以利用计算机网络技术，对断路器控制回路运行环境进行全面监控，建立统一的监控网络系统，既可以节省人力、物力的投入，又可以提高故障排除工作效率，为电力企业的经济效益及社会效益提供保障。
结语
对于电力人员来说，我国的电力系统覆盖面积大，设备更是繁杂，设备的管理与维护成为日常工作中重要的一环，而检查控制回路又是重中之重，因为它直接关系到设备的正常运转，而相对的能够影响到控制回路的因素又很多，所以就要求检修工作人员要对控制回路设备及其工作的原理了如指掌，只有这样才能在发现故障的时候能够在最短的时间内进行故障的检修和排查，把故障对电力运转造成的影响降到最低。
参考文献
[1]杨艳玲，付硕.对断路器控制回路断线故障的几点思考[J].神州，2013（24）.
[2}庞燕梅.220kV断路器控制回路断线的原因及判断[M].电力系统，2012(03).
作者简介
马全英（1987.07-）女，青海海东人燕山大学电气工程及其自动化专业，单位:国网青海省电力公司检修公司，研究方向:变电检修。
