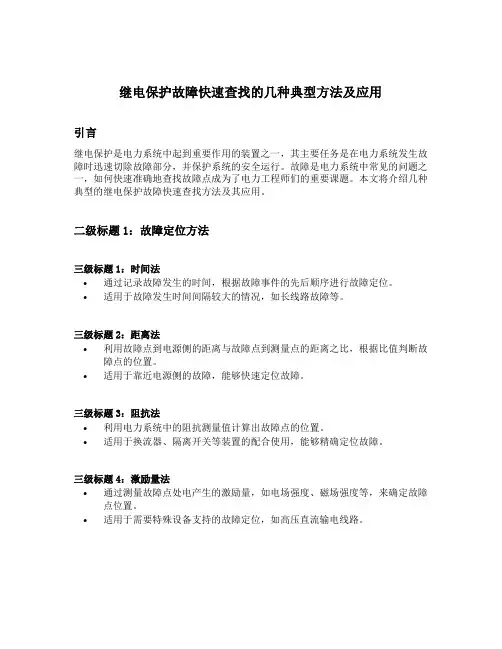

继电保护故障快速查找的几种典型方法及应用
继电保护故障快速查找的几种典型方法及应用引言继电保护是电力系统中起到重要作用的装置之一，其主要任务是在电力系统发生故障时迅速切除故障部分，并保护系统的安全运行。
故障是电力系统中常见的问题之一，如何快速准确地查找故障点成为了电力工程师们的重要课题。
本文将介绍几种典型的继电保护故障快速查找方法及其应用。
二级标题1：故障定位方法三级标题1：时间法•通过记录故障发生的时间，根据故障事件的先后顺序进行故障定位。
•适用于故障发生时间间隔较大的情况，如长线路故障等。
三级标题2：距离法•利用故障点到电源侧的距离与故障点到测量点的距离之比，根据比值判断故障点的位置。
•适用于靠近电源侧的故障，能够快速定位故障。
三级标题3：阻抗法•利用电力系统中的阻抗测量值计算出故障点的位置。
•适用于换流器、隔离开关等装置的配合使用，能够精确定位故障。
三级标题4：激励量法•通过测量故障点处电产生的激励量，如电场强度、磁场强度等，来确定故障点位置。
•适用于需要特殊设备支持的故障定位，如高压直流输电线路。
二级标题2：故障诊断方法三级标题1：模式识别方法1.模糊集理论2.神经网络3.遗传算法三级标题2：故障特征提取方法1.小波变换2.瞬时电流法3.瞬时阻抗法三级标题3：专家系统1.基于规则的推理2.基于案例的推理3.基于知识图谱的推理三级标题4：数据挖掘方法1.聚类分析2.关联规则挖掘3.随机森林算法二级标题3：故障快速查找应用案例三级标题1：故障快速定位案例1.2015年南方特大冰雪灾害中，通过距离法迅速定位冰雪灾害导致的线路故障点，极大缩短了修复时间。
2.激励量法在高压直流输电线路的故障定位中的应用，提高了定位的准确性。
三级标题2：故障诊断应用案例1.基于模糊集理论的故障诊断方法在变电站中的应用，能够快速准确地判断故障类型。
2.数据挖掘方法在电力系统中的应用，通过挖掘历史数据中的规律，提前预测可能发生的故障。
结论继电保护故障快速查找是电力系统中重要的环节，通过时间法、距离法、阻抗法和激励量法等故障定位方法，可以快速准确地定位故障点。
断路器控制回路断线的原因分析及处理方法
断路器控制回路断线的原因分析及处理方法摘要：控制回路断线是用来检测断路器二次控制回路是否完整的预警信息。
当保护装置和后台发出“控制回路断线”的告警信号时，表明断路器控制回路不完好，断路器可能无法进行正常的分、合闸操作和保护跳闸操作，如果此时有故障发生，会出现断路器拒动保护越级跳闸，引发大面积停电，甚至会造成电力系统瘫痪等事故的发生，需要尽快处理该缺陷。
关键词：断路器；控制回路；断线原因；应对措施1 引言在电网的连接中，断路器是最关键的设备之一，用于控制电网线路及设备的通断，判定负荷电流的断开与送出状态。
此外，当电力系统中其他设备出现故障时，也可以运用断路器切断设备电路，保障设备与人员安全。
而控制回路是断路器发挥作用的核心构件，正常状态时可以手动控制断路器的分闸与合闸，故障发生时能够自动控制保护装置的分闸与合闸。
与此同时，为了确保断路器具有完整的合闸回路，控制回路能够监控指示断路器的分闸与合闸位置，确保其运行的稳定性。
由此看来，断路器控制回路的维护与检修就显得十分必要。
尤其是对于断线故障的处理，能够有效保障电路运行的安全性与稳定性，防止电力系统设备的损坏。
运行维护与检修人员应该对故障原因进行总结和归纳，为故障处理奠定基础。
2 断路器控制回路断线故障分析2.1断路器控制回路断线故障的原理分析一般来说，处于串联的跳闸与合闸位置中的继电器往往只有一个通电励磁，当断路器处于跳闸状态时，则位于跳闸位置上的继电器进行通电工作，反之，当断路器处于合闸状态时，则只能通过合闸位置上的继电器来进行通电活动，一旦跳闸与合闸双方位置上继电器的常闭接点同时被关闭，那么就会形成一个控制回路的断线问题。
在断路器正常的运营状态中，跳闸位置与合闸位置中的继电器的常闭接点一般不会出现同时关闭的现象，如果其出现同时关闭的情况，则会使得整个保护回路通电，从而有效的显示出控制回路断线的信号。
2.2断路器控制回路断线故障的原因分析能够导致断路器的控制回路出现断线故障的原因多种多样，当保护测控装置自身出现安全故障时，就会使得控制回路的开关出现失灵现象，从而引发控制回路的断线故障。

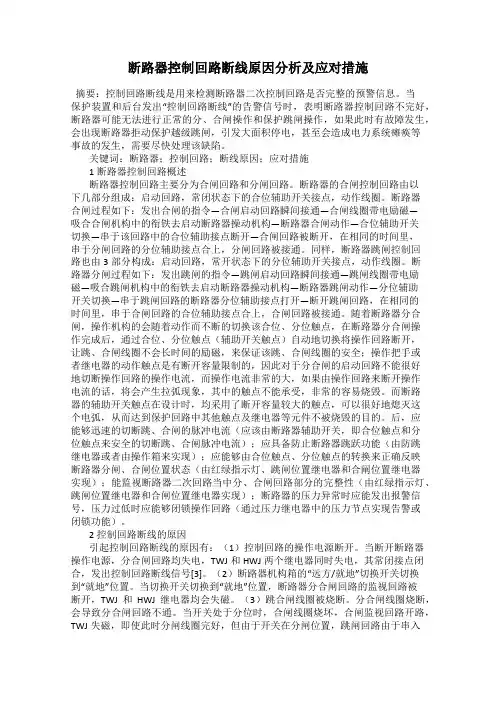

断路器控制回路断线原因分析及应对措施
断路器控制回路断线原因分析及应对措施摘要：控制回路断线是用来检测断路器二次控制回路是否完整的预警信息。
当保护装置和后台发出“控制回路断线”的告警信号时，表明断路器控制回路不完好，断路器可能无法进行正常的分、合闸操作和保护跳闸操作，如果此时有故障发生，会出现断路器拒动保护越级跳闸，引发大面积停电，甚至会造成电力系统瘫痪等事故的发生，需要尽快处理该缺陷。
关键词：断路器；控制回路；断线原因；应对措施1断路器控制回路概述断路器控制回路主要分为合闸回路和分闸回路。
断路器的合闸控制回路由以下几部分组成：启动回路，常闭状态下的合位辅助开关接点，动作线圈。
断路器合闸过程如下：发出合闸的指令—合闸启动回路瞬间接通—合闸线圈带电励磁—吸合合闸机构中的衔铁去启动断路器操动机构—断路器合闸动作—合位辅助开关切换—串于该回路中的合位辅助接点断开—合闸回路被断开，在相同的时间里，串于分闸回路的分位辅助接点合上，分闸回路被接通。
同样，断路器跳闸控制回路也由3部分构成：启动回路，常开状态下的分位辅助开关接点，动作线圈。
断路器分闸过程如下：发出跳闸的指令—跳闸启动回路瞬间接通—跳闸线圈带电励磁—吸合跳闸机构中的衔铁去启动断路器操动机构—断路器跳闸动作—分位辅助开关切换—串于跳闸回路的断路器分位辅助接点打开—断开跳闸回路，在相同的时间里，串于合闸回路的合位辅助接点合上，合闸回路被接通。
随着断路器分合闸，操作机构的会随着动作而不断的切换该合位、分位触点，在断路器分合闸操作完成后，通过合位、分位触点（辅助开关触点）自动地切换将操作回路断开，让跳、合闸线圈不会长时间的励磁，来保证该跳、合闸线圈的安全；操作把手或者继电器的动作触点是有断开容量限制的，因此对于分合闸的启动回路不能很好地切断操作回路的操作电流，而操作电流非常的大，如果由操作回路来断开操作电流的话，将会产生拉弧现象，其中的触点不能承受，非常的容易烧毁。
而断路器的辅助开关触点在设计时，均采用了断开容量较大的触点，可以很好地熄灭这个电弧，从而达到保护回路中其他触点及继电器等元件不被烧毁的目的。
开关控制回路断线及其处理
开关控制回路断线及其处理本文论述了开关控制回路断线信号的构成方法、音响信号装置的运行特点及检查处理控制回路断线的基本方法。
一、控制回路断线信号的构成1．应用跳闸、合闸位置继电器的常闭接点串联，构成控制回路断线信号。
典型结线简图如图一。
送出控制回路断线信号脉冲的唯一条件是，合闸位置继电器HWJ 和跳闸位置继电器TWJ同时失压，致使两者常闭接点同时闭合。
显然，惟当开关跳闸或合闸回路的完整性被破坏时，才会出现这种异常情况。
处于分闸状态的开关，若出现控制回路断线时，则表明合闸回路的完整性被破坏，不能电动合闸：处于合闸状态的开关，若出现控制回路断线时，则表明跳闸回路的完整性被破坏，不能实现电动分闸及保护装置自动跳闸。
在开头跳闸和合闸回路熔断器分开的情况下，一般都采用上述方法构成控制回路断线信号。
其优点在于：可以同时监视跳闸回路和合闸回路的完整性。
必须指出：当开关在合闭状态，合闸回路的完整性被破坏时，或开关在跳闸状态，跳闸回路的完整性被破坏时，不能报出控制回路断线信号。
2．应用合闸位置继电器常闭接点和开关常开辅助接点心联，构成控制回路断线信号。
典型结线简图如图二。
这种结线的特点在于：无跳闸位置继电器，当跳闸、合闸回路熔断器分开时，只可以监视跳闸回路的完整性，而不能监视合闸回路的完整性。
在开关无电动合闸装置的情况下，大多采用上述方法构成控制回路断线信号。
3．应用经常接入监察回路的中间继电器的常闭接点构成控制回路断线信号。
典型结线简图如图三。
其特点在于：（1）预告信号装置（光字牌、音响）只能监视跳闸、合闸回路中熔断器的良好状态（包括直流母线失压与否），而不能监视整个跳闸、合闸回路的完整性。
（2）通过跳闸、合闸位置灯辅以监视跳闸、合闸回路的完整性。
例如，开关在合闸状态，且熔断器正常（预告信号装置不动作），而开关合闸位置灯（红灯）熄灭时，则表明跳闸回路的完整性被破坏（不包括熔断器熔断）。
二、控制回路断线的音响信号装置开关控制回路断线时，发出下列信号：“控制回路断线”光字牌亮，中央预告信号系统音响装置（所有开关共用一套）发出音响。
500kV交流开关三相不一致保护与控制回路断线浅析
500kV 交流开关三相不一致保护与控制回路断线浅析摘要：本文基于云广特高压直流输电工程运维情况，梳理归纳了500kV 交流开关三相不一致保护原理及应用，同时通过分析开关控制回路断线的原理及后果，归纳总结故障判断与处理方法。
关键词：交流开关；三相不一致；控制回路断线引言采用分相操作机构进行分相操作的断路器在运行中会出现三相不同时合闸的异常状况，因三相不一致引起的零序、负序电流，将对系统产生不利影响，甚至引起保护及自动装置误动。
而开关控制回路断线将导致开关不能分合闸，特别是运行中开关出现故障时无法分闸，扩大事故范围。
因此，有必要重新对开关三相不一致和控制回路断线判断逻辑及原因、后果进行梳理分析，认识其重要性，并及时检查处理。
1交流开关三相不一致原理介绍1.1开关本体三相不一致本体三相不一致共有两个回路，如图1-1，开关本体三相不一致采用开关分合位辅助节点并联+串联方式组成，其中分位辅助节点常闭，合位辅助节点常开。
正常时开关三相在合位或分位，回路断开，当其中一相不一致时，如开关合闸时有A相在分位，则A相分位辅助节点常闭，经B或C相合位辅助节点使回路导通，经压板LP后三相不一致保护延时继电器KT2励磁，KT2延时闭合，中间继电器KL2励磁，KL2节点闭合，作用于开关三相分闸线圈，分闸线圈励磁，跳开关。
图1-1 开关本体三相不一致图1-2 断路器保护三相不一致1.2断路器保护三相不一致断路器保护三相不一致经零序电流、负序电流元件判别开放，用于判别开关是否三相不一致。
如图1-2为北京四方CSC-121AN断路器保护三相不一致保护判据，当开关三相TWJ不一致时，三相不一致保护启动，并经零序电流、负序电流元件判别，以及三相不一致保护控制字出口跳闸跳开关三相。
若三相跳位不一致，但不满足三相不一致跳闸条件，则持续15s告警，但不闭锁出口。
而对于WDLK-862A装置，其断路器位置三相不一致状态持续12s则报“位置不一致”，并发告警信号，闭锁三相不一致保护。
控制回路断线、事故总信号原理(KKJ)
TWJ HWJ控制回路断线控制回路断线原理控制回路断线信号是由跳位继电器（TWJ）常闭触点与合位继电器（HWJ）常闭触点串联构成的。
正常情况下，TWJ及HWJ其中一个励磁，一个失磁，故常闭触点也将一个闭合，一个打开。
当有什么原因引起跳位继电器与合位继电器同时失磁，常闭触点同时闭合时，就会出现“控制回路断线”信号，开关将不能分闸或合闸。
引起控制回路断线信号的原因有：1）控制电源熔丝熔断或空开跳开，TWJ、HWJ继电器同时失磁，控制回路断线信号报出。
2）跳合闸线圈损坏，回路不通。
3）断路器辅助接点DL出问题，同样引起外回路不通。
4）由开关机构箱引至控制回路的各种闭锁信号（如弹簧未储能、气压低闭锁等），引起控制回路断线。
注意：出现控制回路断线信号，若开关处于分闸状态，表明合闸回路有问题，不能合闸；若开关处于合闸状态，表明分闸回路有问题，不能分闸。
必须指出：当开关在合闭状态，合闸回路的完整性被破坏时，或开关在跳闸状态，跳闸回路的完整性被破坏时，不能报出控制回路断线信号。
对开关进行分、合闸时，由于位置继电器的触点切换并不是完全同步的，如开关由分到合，TWJ的常闭触点已经闭合，而HWJ的常闭触点还没有打开，中间一般会有几十个毫秒两者都闭合的情况，如果不加判断延时，则会误报控制回路断线，监控人员对开关进行遥控分、合闸时也时常会有控制回路断线发上来，但又马上复归的情况，就是因为位置继电器的触点切换不同步造成的。
TWJ KKJ事故总信号事故总信号原理KKJ继电器实际上就是一个双圈磁保持的双位置继电器。
该继电器有一动作线圈和复归线圈，当动作线圈加上一个“触发”动作电压后，接点闭合。
此时如果线圈失电，接点也会维持原闭合状态，直至复归线圈上加上一个动作电压，接点才会返回。
当然这时如果线圈失电，接点也会维持原打开状态。
手动/遥控合闸时启动KKJ的动作线圈，手动/遥控分闸时启动KKJ的复归线圈，而保护跳闸则不启动复归线圈。
变电站控制回路断线故障的分析和处理
冶金动力METALLURGICAL POWER2019年第9期总第235期引言断路器控制回路是变电站二次回路的重要部分，该回路正常与否直接影响到断路器的正常分合闸。
一旦出现控制回路断线，则需要立即处理，以防止断路器拒动而引发更严重的事故。
对控制回路断线处理方法进行研究和总结，有助于缩短故障处理时间。
笔者阐述了能源中心动力分厂330kV 线路和变压器两起控制回路断线实例，对其发生的原因及处理方法进行了分析。
最后根据控制回路可能出现的原因，对查找处理控制回路断线故障的方法进行了总结。
1控制回路断线处理实例分析1.1开关机构防跳回路异常导致控制回路断线330kV 线路保护定检过程中，开关在合位时能够正常分闸，但在分位时报控制回路断线信号，且不能合闸。
继保人员对故障点的可能范围进行查变电站控制回路断线故障的分析和处理邢鹏生（酒钢集团能源中心动力分厂，甘肃嘉峪关735100）【摘要】控制回路断线故障属于紧急缺陷，需要继保人员立即处理，对其处理方法进行研究有助于缩短故障处理时间。
列举了两起控制回路断线处理实例，包括开关机构防跳回路异常导致控制回路断线以及监视回路接线错误导致控制回路断线。
指出控制回路断线原因包括两种，一是断路器控制回路中的某一个点确实断开，二是监视回路异常。
通过分析控制回路断线最常出现的原因，总结出了一套处理控制回路断线故障的具体步骤方案，即首先通过现场手动分合开关、气味变化，物理外观变化来判断一些简单故障，再判断故障出现在保护装置侧还是开关侧，最后用万用表测量定位具体故障点。
【关键词】控制回路；防跳；监视回路；线圈【中图分类号】TM56【文献标识码】B【文章编号】1006-6764(2019)09-0021-03【开放科学（资源服务）标识码（OSID ）】Analysis and Treatment of Broken-line Faults in the Control Circuit of SubstationsXING Pengsheng（The Energy Center of Jiuquan Iron and Steel Group,Jiayuguan,Gansu 735100,China ）【Abstract 】Broken-line fault in the control circuit is an emergency defect needing im⁃mediate treatment by maintenance personnel and studying the treatment method of the fault can help shorten the treatment time.The paper presents two cases of control circuit break⁃ing,including abnormal switch mechanism anti-tripping circuit causing broken-line of thecontrol circuit and actual breaking of a point in a breaker control circuit.It is pointed out that there are two reasons for control circuit breaking,i.e.one of the points in the circuit breaker ’s control circuit does break and the monitoring circuit is abnormal.Through analy⁃sis of the most common causes of broken line,a package of specific solutions is concluded,that is to firstly determine some simple faults by manually dividing the switches and chang⁃es in odor and physical appearance,then to determine the fault being on the protective de⁃vice side or switch side and finally to locate the specific fault point by measuring with a multimeter.【Keywords 】control circuit;anti-tripping;monitoring circuit;coil21冶金动力METALLURGICAL POWER 2019年第9期总第235期图1中，52C为合闸线圈，52YA为防跳继电器线圈，RA为电阻，52a、52b为断路器辅助开关。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
继电保护--控制回路断线原理及查找方法
一、控制回路断线信号原理
断路器控制回路，即是控制断路器分合的回路，电源为直流，一般为±110V 多见，本文均以此电源为例。
控制回路断线信号一般是有断路器分合闸回路合闸位置继电器和分闸位置继电器常闭接点串联组成，如图1所示：
4XD5
控制回路断线
045
3TWJB 3TWJA 11HWJA 11HWJB 4XD1
044
3TWJC
11HWJC
图1 控制回路信号回路
路断线；若断路器在分位，表明合闸回路断线。
二、控制回路断线查找方法
1、控制回路断线常见原因分析：
（1）控制回路电源失电（电源空开跳闸或电源接线松动）；
（2）保护屏、端子箱或断路器机构内有关接线松动；
（3）断路器内辅助接点松动或损坏；
（4）断路器内SF6闭锁或分合闸低油压闭锁；
（5）断路器未储能或储能接点存在问题；
（6）断路器分合闸线圈烧损等。
以上（3）（4）（5）（6）为断路器内控制回路，会在专门文章里介绍。
2、控制回路断线查找步骤方法
（1）当控制回路断线时，首先确认断路器控制电源是否正常；查看操作箱及机构箱是否有明显烧损痕迹或焦糊味
（2）若电源正常及无其他明显异常，再确认断路器在什么位置，当断路器在合位时，肯定是分闸回路断线；若在分位，肯定是合闸回路断线；
（3）分段查找，确认是保护屏内问题还是机构箱内问题，使用万用表直流档测量合闸回路4CD12或分闸回路4CD2电位。
断路器分位时，若测量图2中4CD12为无电位或为+110V（部分设计回路4CD11、4CD12是短接的，因分位监视回路设计串有存在分压电阻，若回路正常时，4CD12一般都是-110V），则表明合闸回路自点4CD12后存在问题，致使负电位未过来，即表明机构内控制回路存在问题（确认排除后面接线无松动）；断路器合位时，若测量图3中4CD2为+110V（因分位监视回路设计时存在分压电阻，若回路正常，4CD2一般都是-110V），则表明分闸回路自点4CD2后存在问题，致使负电位未过来，
即表明机构内控制回路存在问题（确认排除后面接线无松动）；综上反之是保护屏内操作箱有问题（确认屏内接线无松动）。
（4）分段确认后，若是保护屏内操作箱有问题，可联系厂家更换相关插件，若确认短路器机构内控制回路问题，可联系断路器相关班组检查处理，可能原因无非是原因分析里的（3）（4）（5）（6）点。
断路器控制回路断线，查找原因常见如上述几点，但实际工作种也会存在其他情况，如机构内远方就地把手损坏、就地分合闸把手损坏等，比较少见。
