继电保护--控制回路断线原理及查找方法一、控制回路断线信号原理断路器控制回路，即是控制断路器分合的回路，电源为直流，一般为±110V 多见，本文均以此电源为例。
控制回路断线信号一般是有断路器分合闸回路合闸位置继电器和分闸位置继电器常闭接点串联组成，如图1所示：4XD5控制回路断线0453TWJB 3TWJA 11HWJA 11HWJB 4XD10443TWJC11HWJC图1 控制回路信号回路路断线；若断路器在分位，表明合闸回路断线。
二、控制回路断线查找方法1、控制回路断线常见原因分析：（1）控制回路电源失电（电源空开跳闸或电源接线松动）；（2）保护屏、端子箱或断路器机构内有关接线松动；（3）断路器内辅助接点松动或损坏；（4）断路器内SF6闭锁或分合闸低油压闭锁；（5）断路器未储能或储能接点存在问题；（6）断路器分合闸线圈烧损等。
以上（3）（4）（5）（6）为断路器内控制回路，会在专门文章里介绍。
2、控制回路断线查找步骤方法（1）当控制回路断线时，首先确认断路器控制电源是否正常；查看操作箱及机构箱是否有明显烧损痕迹或焦糊味（2）若电源正常及无其他明显异常，再确认断路器在什么位置，当断路器在合位时，肯定是分闸回路断线；若在分位，肯定是合闸回路断线；（3）分段查找，确认是保护屏内问题还是机构箱内问题，使用万用表直流档测量合闸回路4CD12或分闸回路4CD2电位。
断路器分位时，若测量图2中4CD12为无电位或为+110V（部分设计回路4CD11、4CD12是短接的，因分位监视回路设计串有存在分压电阻，若回路正常时，4CD12一般都是-110V），则表明合闸回路自点4CD12后存在问题，致使负电位未过来，即表明机构内控制回路存在问题（确认排除后面接线无松动）；断路器合位时，若测量图3中4CD2为+110V（因分位监视回路设计时存在分压电阻，若回路正常，4CD2一般都是-110V），则表明分闸回路自点4CD2后存在问题，致使负电位未过来，即表明机构内控制回路存在问题（确认排除后面接线无松动）；综上反之是保护屏内操作箱有问题（确认屏内接线无松动）。
控制回路断线、事故总信号原理

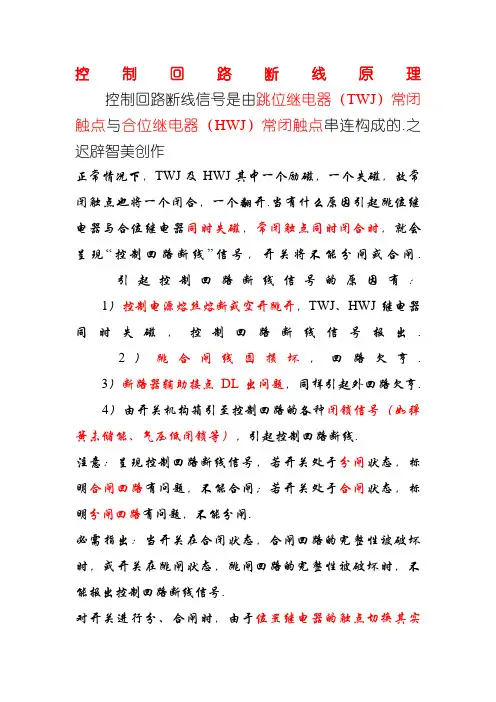

控制回路断线原理控制回路断线信号是由跳位继电器（TWJ）常闭触点与合位继电器（HWJ）常闭触点串连构成的.之迟辟智美创作正常情况下，TWJ及HWJ其中一个励磁，一个失磁，故常闭触点也将一个闭合，一个翻开.当有什么原因引起跳位继电器与合位继电器同时失磁，常闭触点同时闭合时，就会呈现“控制回路断线”信号，开关将不能分闸或合闸.引起控制回路断线信号的原因有：1）控制电源熔丝熔断或空开跳开，TWJ、HWJ继电器同时失磁，控制回路断线信号报出.2）跳合闸线圈损坏，回路欠亨.3）断路器辅助接点DL出问题，同样引起外回路欠亨.4）由开关机构箱引至控制回路的各种闭锁信号（如弹簧未储能、气压低闭锁等），引起控制回路断线.注意：呈现控制回路断线信号，若开关处于分闸状态，标明合闸回路有问题，不能合闸；若开关处于合闸状态，标明分闸回路有问题，不能分闸.必需指出：当开关在合闭状态，合闸回路的完整性被破坏时，或开关在跳闸状态，跳闸回路的完整性被破坏时，不能报出控制回路断线信号.对开关进行分、合闸时，由于位置继电器的触点切换其实不是完全同步的，如开关由分到合，TWJ的常闭触点已经闭合，而HWJ的常闭触点还没有翻开，中间一般会有几十个毫秒两者都闭合的情况，如果不加判断延时，则会误报控制回路断线，监控人员对开关进行遥控分、合闸时也时常会有控制回路断线发上来，但又马上复归的情况，就是因为位置继电器的触点切换分歧步造成的.事故总信号原理KKJ继电器实际上就是一个双圈磁坚持的双位置继电器.该继电器有一举措线圈和复归线圈，当举措线圈加上一个“触发”举措电压后，接点闭合.此时如果线圈失电，接点也会维持原闭合状态，直至复归线圈上加上一个举措电压，接点才会返回.固然这时如果线圈失电，接点也会维持原翻开状态.手动/遥控合闸时启动KKJ的举措线圈，手动/遥控分闸时启动KKJ的复归线圈，而呵护跳闸则不启动复归线圈.KKJ与TWJ串起来构成事故总信号，当开关处于手合后位置（KKJ=1），且开关在跳位时（TWJ=1），发事故总信号.除手跳/遥跳外，其他通过呵护跳闸与开关偷跳城市发事故总信号，注意：在现场对开关进行紧急分闸，由于没有经过控制回路使KKJ继电器复归，也会发事故总信号.手合/遥合开关时由于TWJ返回较慢，当KKJ=1后，TWJ还继续几十毫秒，招致会发事故总信号，AVC系统对变电所内电容器进行合闸时，时常有独自的事故总信号发上来.RCS941控制回路图。
断路器控制回路断线的原因分析及处理方法
断路器控制回路断线的原因分析及处理方法摘要：控制回路断线是用来检测断路器二次控制回路是否完整的预警信息。
当保护装置和后台发出“控制回路断线”的告警信号时，表明断路器控制回路不完好，断路器可能无法进行正常的分、合闸操作和保护跳闸操作，如果此时有故障发生，会出现断路器拒动保护越级跳闸，引发大面积停电，甚至会造成电力系统瘫痪等事故的发生，需要尽快处理该缺陷。
关键词：断路器；控制回路；断线原因；应对措施1 引言在电网的连接中，断路器是最关键的设备之一，用于控制电网线路及设备的通断，判定负荷电流的断开与送出状态。
此外，当电力系统中其他设备出现故障时，也可以运用断路器切断设备电路，保障设备与人员安全。
而控制回路是断路器发挥作用的核心构件，正常状态时可以手动控制断路器的分闸与合闸，故障发生时能够自动控制保护装置的分闸与合闸。
与此同时，为了确保断路器具有完整的合闸回路，控制回路能够监控指示断路器的分闸与合闸位置，确保其运行的稳定性。
由此看来，断路器控制回路的维护与检修就显得十分必要。
尤其是对于断线故障的处理，能够有效保障电路运行的安全性与稳定性，防止电力系统设备的损坏。
运行维护与检修人员应该对故障原因进行总结和归纳，为故障处理奠定基础。
2 断路器控制回路断线故障分析2.1断路器控制回路断线故障的原理分析一般来说，处于串联的跳闸与合闸位置中的继电器往往只有一个通电励磁，当断路器处于跳闸状态时，则位于跳闸位置上的继电器进行通电工作，反之，当断路器处于合闸状态时，则只能通过合闸位置上的继电器来进行通电活动，一旦跳闸与合闸双方位置上继电器的常闭接点同时被关闭，那么就会形成一个控制回路的断线问题。
在断路器正常的运营状态中，跳闸位置与合闸位置中的继电器的常闭接点一般不会出现同时关闭的现象，如果其出现同时关闭的情况，则会使得整个保护回路通电，从而有效的显示出控制回路断线的信号。
2.2断路器控制回路断线故障的原因分析能够导致断路器的控制回路出现断线故障的原因多种多样，当保护测控装置自身出现安全故障时，就会使得控制回路的开关出现失灵现象，从而引发控制回路的断线故障。
断路器“控制回路断线”故障报警的分析及查找
-发输变电-断路器“控制回路断线"故障报警的分析及查找李传东徐霞周妍何敬国(山东钢铁股份有限公司莱芜分公司能源动力厂,271104，山东莱芜)1现场情况2017年7月31日15：30,设备专业点检发现110kV银山变电站35kV焦化％线3522微机保护测控装置页面显示“控制回路断线”报警，同时保护测控装置上的断路器合位监视红灯未点亮，检查35kV焦化％线负荷电流为160A$35kV焦化％线断路器分合闸电气原理图如图1所示。
2故障分析及处理断路器“控制回路断线”报警信号是由跳位继电器TWJ的常闭触点和合位继电器HWJ的常闭触点串联发出的，也就是说TWJ 和HWJ同时失磁时，才会发出“控制回路断线”的信号。
在正常情况下，这两个位置继电器不会同时失磁，只有在断路器合闸外部条件不具备或者在运的断路器分闸回路出现故障时，才会发出“控制回路断线”的信号。
“控制回路断线”报警信号回路如图2所示。
在运的断路器发生“控制回路断线”报警的信号相对少见，但危害严重，如果发现或查找处理不及时，遇有线路短路故障时，本柜的断路器保护就会拒动，将会越级由上级断路评定标准。
(3)加强焊接工艺检查，检修中主变引线焊接完成后还要进行相应的破坏试验，确保在外力作用下，焊接面不被破坏。
同时，尝试采用X光探伤等新手段检查引线焊接质量。
6结语引线焊接质量的好坏直接影响变压器的安全运行。
应严格按照工艺要求施工，并加强质量检查，防止变压器带病运行，保证供电器跳闸断开故障点，导致大面积失电，损失巨大。
在电力调度的命令下，将35kV焦化％线负荷调整由35k V焦化&线供电，将35kV焦化％线由运行转检修，根据“控制回路断线”报警和合位监视红灯未点亮的信息，分析故障点很可能在合位监视回路上，即分闸回路的外围元件及其接线回路。
检查时，按照先检查断路器QF的辅助常开触点是否相通(此时应闭合)、分闸线圈TQ电阻及各元件之间连接回路是否正常，再检查直流电源回路及微机保护测控装置内部元件HR、HWJ及其之间的连线回路有无异常的顺序进行。
35kV断路器控制回路断线原因分析及处理
