引风机检修作业指导书样本
XX电厂X型X号机组X级检修作业指引书
项目名称：引风机检修
所属专业：锅炉
批准：日期：审核：日期：编制：日期：
一、组织办法
1．施工总负责：
负责整个检修工作项目制定，检查工作项目实行状况，检查、考核工作中存在违章状况，指引检修中存在技术问题。
2．技术负责：
对工作过程中技术质量进行把关，并负责检修工艺工序制定和修改。
3．工作负责人：
办理工作票，对的和安全组织工作成员进行检修工作，对工作中安全、技术和质量负直接责任。
4．工作成员：
在工作负责人带领下，对的、安全、文明进行检修工作，不断提高检修质量。
5．配合人员：
熟悉此项工作质量规定，及工作中存在危险点，在工作负责人带领下作好配合工作。
二、技术办法
1、施工程序
1.1 办理工作票—揭盖检查风机叶片—液压缸调节装置检查—油管路消除漏点—油箱;滤网;电加热清理、更换润滑油—油泵检修—冷却水系统检查—油箱加油—打开风道人孔门—检查检修风门—风道检查补焊—封堵人孔门—回答所有设备—冷却风机
改造—检查风机地脚螺栓及连接螺栓—检查风机和电机同心度。
2、质量原则
2.1引风机液压油站清理；管道消除漏点；油泵检修质量原则。
引风机液压油站管路消除漏油必要认真解决,保证不复发。
油泵检修重要为检查电机和对轮间弹性垫磨损状况，如磨损严重应更换弹性垫。
送风机液压油站清理前必要将旧油放干净，用汽油冲洗后用面团粘净所有杂质；磁性滤网；电加热器应彻底清洗后方可安装。
风机油箱清理完必要由关于人员验收合格后方可封堵。
油站清理合格后应加注L—TSA46#汽轮机油，油位应加之油箱中位置；
2.2引风机叶片检查调节；风门检查检修质量原则；
引风机叶轮检查重要检查叶片有无磨损严重现象，叶片有无受冲击损伤现象，此外检查叶片磨损及锈蚀限度。
叶片如有缺陷应上报电厂更换。
检查叶片轴承游隙应符合原则规定，否则应及时更换。
风道风门检修;应调节风门实际开度与标示相符；偏差不不不大于0.50-10。
风门所有螺栓应所有紧固一次，并用电焊进行电焊防松。
检查风道内、进气箱、扩压器内焊缝与否有漏焊和裂纹现象，如有应进行补焊打磨。
风道;风机机壳封人孔门之前应经电厂人员验收合格。
叶片间隙测量时,将叶片调到最打开度,测量叶片与机壳之间间距应为3.9＋1.5mm。
检查围带与否有风化现象，如有必要进行更换。
2.3液压缸调节应用百分表测量,中心误差不不不大于0.05mm,液压头跳动值不不不大于0.027。
检查液压缸联接接头应无漏油现象，否则应进行消漏解决。
解决后接头应紧固无漏油现象。
2.3引风机全面检查及电机检修质量原则;
对风机;电机所有地脚螺栓;连接螺栓进行全面检查如有松动现象应进行紧固;检核对轮联接螺栓应完好无损，直径方向磨损量不不不大于1mm。
配合厂家和电气人员检修电机串轴问题和冷却器冷风管检查。
电机串轴不不不大于0.5mm；冷风管如有破损应进行补焊。
检查电机与风机同心度轴向径向都应不不不大于0.10mm。
检查进出口膨胀节应无破裂现象。
如有应及时更换或修补。
2.4冷却水系统检查,系统应畅通方向对的,法兰接头无泄漏现象,阀门无内漏现象。
三、安全办法
1、安全及文明施工规定
1.1检修工作开工前必要办理好工作票和进行技术交底。
1.2严格按照工作票安全办法规定施工。
1.3检修区域应用围栏或警戒线隔离,并挂标示牌。
1.4检修拆卸下设备应按事前规划号区域整洁摆放并挂标示牌,精密设备应用塑料布进行保护,设备下必要垫橡胶板或木板。
1.5材料;设备;备品备件;工具;废料应分类堆放不得混放,施工垃圾应及时清理。
1.6进入风机和风道施工时不得用高压电灯或火焊工具用做照明器具,必要用12V低压行灯照明,风道及风机内施工必要有专人监护.
1.7在风道内施焊时,电焊线应无裸露现象,并有良好接地保护. 1.8检修场地应无油污,破布;五头等施工垃圾坚持文明施工。
1.9风机揭盖时应由专人监护防止机壳在起吊过程中损伤叶片
1.10风机检修完毕后试运营操作,由运营人员依照检修工作负
责人规定进行,检修人员不准擅自进行试运营操作。
1.11高空作业必要严格执行《安规.高空作业规定》.
1.12脚手架在使用前必要有施工负责人验收合格后方可挂牌使用.
1.13风机检修完毕后应擦拭干净所有设备,清理所有施工所剩材料;工具和安全设施.
1.14作业时，规定工作人员衣着灵便，扎紧袖口。
对使用工器具和随身携带东西要妥善保管，工器具要系好安全绳，工作完毕后应清点数量，以免遗失在轴承座内。
2、危险点预控对策表
危险级别：A特别严重 B严重 C伤害 D轻微伤害
风险级别：1特大风险 2不可容忍风险 3很大风险 4适度风险 5可容忍风险。
引风机作业指导书
四川电建三公司作业指导书名称：#3锅炉引风机安装编号：批准：审核：校核：编制：目录1、编制依据〃〃〃〃〃〃〃〃〃〃〃〃〃〃〃〃〃〃〃〃〃〃〃〃〃〃〃〃〃〃〃〃〃〃〃〃〃〃〃〃〃〃〃〃〃〃〃〃〃〃22、工程概况〃〃〃〃〃〃〃〃〃〃〃〃〃〃〃〃〃〃〃〃〃〃〃〃〃〃〃〃〃〃〃〃〃〃〃〃〃〃〃〃〃〃〃〃〃〃〃〃〃〃23、施工准备〃〃〃〃〃〃〃〃〃〃〃〃〃〃〃〃〃〃〃〃〃〃〃〃〃〃〃〃〃〃〃〃〃〃〃〃〃〃〃〃〃〃〃〃〃〃〃〃〃〃24、施工步骤及技术要求〃〃〃〃〃〃〃〃〃〃〃〃〃〃〃〃〃〃〃〃〃〃〃〃〃〃〃〃〃〃〃〃〃〃〃〃〃〃〃〃45、质量保证措施〃〃〃〃〃〃〃〃〃〃〃〃〃〃〃〃〃〃〃〃〃〃〃〃〃〃〃〃〃〃〃〃〃〃〃〃〃〃〃〃〃〃〃〃〃〃76、安全文明施工〃〃〃〃〃〃〃〃〃〃〃〃〃〃〃〃〃〃〃〃〃〃〃〃〃〃〃〃〃〃〃〃〃〃〃〃〃〃〃〃〃〃〃〃〃〃87、附图〃〃〃〃〃〃〃〃〃〃〃〃〃〃〃〃〃〃〃〃〃〃〃〃〃〃〃〃〃〃〃〃〃〃〃〃〃〃〃〃〃〃〃〃〃〃9一、编制依据成都电力机械厂《AN静叶可调轴流通风机使用说明书》《电力建设施工及验收技术规范》锅炉机组篇《火电施工质量检验及评定标准》锅炉篇《电力建设安全工作规程》（火力发电厂部分）二、工程概况：广安电厂二期工程#3炉配备2台AN静叶可调轴流通风机，AN静叶可调轴流通风机是根据脉动原理进行工作，叶轮上游和下游的静压力几乎相等，当流体通过叶轮时，传递给流体的能量主要是指在叶轮下游的以动能形式出现的有用的能量。
流体从叶轮流出的是涡流,可由安装在叶轮下游的后导叶直接流入相连接的扩压器,使全部动能转换成所需要的静压。
风机主要由：进气箱、进口集流器、进口导叶调节器、进口集流器、机壳及后导叶、转子（带滚动轴承）、扩压器组成；进气箱内设有导流板，以提高气流的均匀性；沿径向布臵的后导叶既可稳定和引导通过叶轮后的气流沿轴向流动，还可以连接外壳与芯筒，并使之同心对中。
叶轮为钢板压型焊接结构，由于其叶片具有比较理想的空气动力学特性，因而不仅有较高的气动效率，而且还具有很好的耐磨性。
引风机作业指导书
作业指导书审批表目录1.编制依据 (1)2. 项目工程概况 (1)3.项目进度计划 (1)4. 作业准备工作及方法 (1)4.1 作业人力、机械、工具、仪器等的计划 (1)4.2作业环境要求 (4)5. 作业程序及作业方法 (4)5.1 作业程序 (4)5.2 作业方法 (4)6. 作业质量标准 (6)6.1 作业质量保证措施 (6)6.2作业质量标准 (7)7. 作业的安全保证措施 (7)7.1 本项作业一般安全措施 (7)7.2本项作业重大危害 (7)7.3 本项作业重大危害控制措施 (7)8.环境管理措施 (7)8.1 环境管理的一般要求 (7)1．编制依据：1.1《华光发电厂一期新建工程2×600MW机组2#锅炉施工组织总设计》1.2锅炉专业分公司编制的《锅炉专业施工组织设计》1.3 上海鼓风机厂的设备图纸及安装说明书1.4《电力建设施工及验收技术规范》和《电力建设施工及验收评定标准》（96版锅炉篇）1.5《电力建设安全工作规程》热机和《安全管理规定》。
1.6全国电力施工机械管理协作网编制的《电力建设起重机械性能手册》。
2．工程概况：山西国际电力华光电厂一期（2×600MW）工程锅炉所配用的两台动叶可调轴流通风机为上海鼓风机厂生产的SIGA3014型，风机露天布置于电除尘器后，主要由进气箱、转子（带导向轴承）、中间轴及联轴器、扩压器、电动机及液压油站、润滑油站、冷却风机及测量仪表等构成。
其流量为：489.10m/S3，风压4227Pa，风机转速985r/min，效率88.33%。
配置电机型号YKK900-6，功率3700kw。
3．项目进度计划3.1 进度计划(见附表)4.作业准备工作及条件施工班组要认真看图，充分熟悉图纸内容，分析其难点，了解设备结构特点及安装方法。
4.1 作业人力、机械、工具、仪器、仪表等的计划：4.1.1 作业人力计划队长1人，技术员1人 , 质检员1人, 电工1人,锅炉工10人 , 焊工2人.4.1.2 材料计划（每台见下表）两台吸风机垫铁用量：100×240×10 100块 100×240×25 100块100×240×5/15 60组 100×240×10/20 100组100×240×15/25 30组 100×240×20/30 30组4.1.3 机械、工具、仪器、仪表的配备机械、工具、仪器、仪表的配备以上工具、仪器、仪表经有关计量部门计量检验，合格后方可使用。
引风机检修作业指导书
XX电厂X型X号机组X级检修作业指导书项目名称：引风机检修所属专业：锅炉批准：日期：审核：日期：编制：日期：一、组织措施1．施工总负责：负责整个检修工作项目的制定，检查工作项目的实施情况，检查、考核工作中存在的违章情况，指导检修中存在的技术问题。
2．技术负责：对工作过程中的技术质量进行把关，并负责检修工艺工序的制定和修改。
3．工作负责人：办理工作票，正确和安全的组织工作成员进行检修工作，对工作中的安全、技术和质量负直接责任。
4．工作成员：在工作负责人的带领下，正确、安全、文明的进行检修工作，不断提高检修质量。
5．配合人员：熟悉此项工作的质量要求，及工作中存在的危险点，在工作负责人的带领下作好配合工作。
二、技术措施1、施工程序办理工作票—揭盖检查风机叶片—液压缸调节装置检查—油管路消除漏点—油箱;滤网;电加热清理、更换润滑油—油泵检修—冷却水系统检查—油箱加油—打开风道人孔门—检查检修风冷却风机改—回复所有设备—封堵人孔门—风道检查补焊—门．造—检查风机地脚螺栓及连接螺栓—检查风机和电机的同心度。
2、质量标准引风机液压油站清理；管道消除漏点；油泵检修质量标准。
引风机液压油站管路消除漏油必须认真处理,保证不复发。
油泵检修主要为检查电机和对轮间的弹性垫磨损情况，如磨损严重应更换弹性垫。
送风机液压油站清理前必须将旧油放干净，用汽油冲洗后用面团粘净所有杂质；磁性滤网；电加热器应彻底清洗后方可安装。
风机油箱清理完必须由有关人员验收合格后方可封堵。
油站清理合格后应加注L—TSA46#汽轮机油，油位应加之油箱中位置；引风机叶片检查调整；风门检查检修质量标准；引风机叶轮检查主要检查叶片有无磨损严重现象，叶片有无受冲击损伤现象，另外检查叶片磨损及锈蚀程度。
叶片如有缺陷应上报电厂更换。
检查叶片轴承游隙应符合标准规定，否则应及时更换。
风道风门检修;应调整风门实际开度与标示相符；偏差不大于。
风门所有螺栓应全部紧固一次，并用电焊进行电焊防松。
300MW锅炉引风机检修作业指导书
300MW锅炉引风机检修作业指导书作业项目：引风机检修作业日期：批准：彭朝晖审核：伍绍刚编制：吕志成目次1 目的 (1)2 范围 (1)3 职责 (1)4 人员资质及配备 (2)5 检修内容 (2)6质量标准 (2)7 引用文件 (4)8监视和测量装置汇总表 (5)9 设备和工器具汇总表 (6)10备品备件及材料汇总表 (6)11作业过程 (8)12检修记录 (13)13 技术记录 (14)14备品备件及材料使用消耗记录 (14)15验收合格证和验收卡 (15)引风机检修作业指导书1 目的检查、发现、消除设备存在的缺陷，排除潜在的事故因素，并不断对设备改进和改造，提高设备健康水平，保证设备运行的安全性和经济性。
2 范围适用于大唐耒阳发电厂#3、4机组BWB—1025/17.2—M型锅炉，型号为上海鼓风机厂生产的SAF26.6-15-1型引风机的检修。
3 职责3.1 工作负责人职责：3.1.1根据班长、副班长、技术员的安排，担任工艺复杂、难度大项目的负责人工作，组织项目小组人员安全、保质、保量、按期完成检修任务，对项目完成的结果负责。
3.1.2办理好检修工作票,对参与检修的工作人员进行安全和技术交底.3.1.3在检修过程中，指导检修工进行复杂和大难度工艺项目的施工。
3.1.4负责做好设备检修前的各项准备工作，包括核对图纸、准备备品.材料、准备工、器具、办理工作票及核对安措。
3.1.5负责做好检修测量、修理、试验的各项记录及检修后质量自查，配合三级质量验收。
3.1.6负责所承担检修任务的文明生产,作到工完料尽场地净,设备无泄漏、见本色、标志齐全醒目。
3.2 监护人职责：3.2.1 作好检修安措,对工作票、操作票的严格执行和把关负责，对重要操作应亲自监护。
3.2.2检修工作结束后,负责对设备和场地卫生把关.3.3 其他工作人员职责：3.3.1根据班长、副班长、技术员安排，参与工艺复杂、难度大项目的具体检修作业，保质、保量、按期完成检修任务。

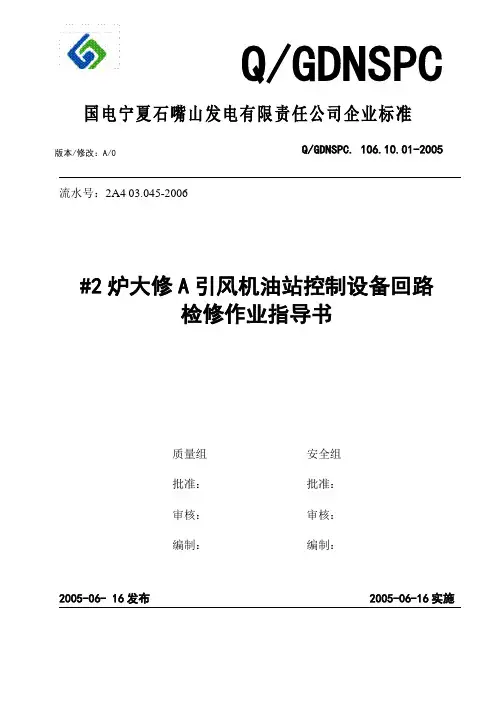

A引风机油站控制设备回路检修作业指导书
Q/GDNSPC#2炉大修A 引风机油站控制设备回路检修作业指导书质量组 安全组批准： 批准：审核： 审核：编制： 编制：----------------------------------------------------------------------------------------A引风机油站控制设备回路检修作业计划表（规范性附录A）----------------------------------------------------------------------------------------1 范围本标准规定了本公司引风机油站控制设备回路检修的职责、作业程序具体内容，以确保本公司引风机油站控制设备回路检修的顺利实施。
本程序适用于本公司引风机油站控制设备回路检修的制定实施和过程控制。
2引用的技术标准或技术资料国电石嘴山发电有限责任公司《设备检修控制程序》、《检修工艺规程》。
1定义和术语（略）2职责2.1生产技术部职责：负责监督、检查和考核本作业指导书质量部分的执行，同时负责公司级验收点的质量验收工作。
2.2安全监察部职责：负责监督、检查和考核本作业指导书安全文明部分的执行，同时负责公司级验收点的安全文明生产验收工作。
2.3检修部职责：负责监督、检查和考核本作业指导书的执行，同时负责部门和班组级验收点的质量和安全文明生产验收工作。
3作业程序3.1资料准备a)收集设备台帐、缺陷记录、检修资料；b)熟悉检修标准、图纸；c)学习《电业安全工作规程》；3.2修前设备安健环诊断3.2.1设备表面油漆检查是否有破损情况是□否□破损部位描述：3.2.2设备周围地面检查是否有破损情况是□否□破损部位描述：3.2.3设备标识牌检查是否齐全是□否□不齐全标识牌清单：5.2.5 检修现场是否存在危害健康、环境因素是□否□3.3修前设备诊断3.3.1设备规范型式：PLC控制型号：XYZ-10GFL生产厂家：湘潭电机力源设备有限公司3.3.2对修前设备进行诊断后，确定本次检修级别为：大修□中修□小修□消缺□诊断理由为：诊断人员签名：----------------------------------------------------------------------------------------3.4工具备件准备a)对讲机 1 对b)偏口螺丝刀 2 把c)十字螺丝刀 2 把d)活搬手10寸8寸 2 把e)大钳子 1 把f)斜口钳 1 把g)管钳 1 把h)安全带 1 副i)手电筒 1 把j)万用表 1 块k)内六方公制 1 套3.4.1引风机油站控制设备回路备品配件计划清单3.4.2引风机油站控制设备回路使用消耗性材料计划清单3.4.3引风机油站控制设备回路检修更换下的物资清单3.5修前安全、文明生产和作业环境措施执行3.5.1检修作业前的安全措施：a)检查工作票所载安全措施是否正确完善；是□否□b)检查值班人员所做安全措施是否符合现场实际条件；是□否□c)检查工作人员着装是否符合规定、精神状态是否良好；是□否□d)每天作业前向工作班成员交代现场安全措施、带电部位及其它注意事项；是□否□e)使用电动工具及起重工具应符合安全效验标准；是□否□f)检修作业前周围环境（地面防护、现场隔离等）是否良好；是□否□g)高空作业要防止落物伤人和高空坠落3.5.2检修作业前的环境辨识和控制措施----------------------------------------------------------------------------------------a) 对检修设备范围内的地面进行100％保护。
风机检修作业指导书
作业指导书目录一、..........................................................................................3二、 (4)三、 (3)四、 (4)五、 (5)六、 (5)七、 (5)八、 (12)九、 (13)十、 (14)山东丰汇集团检修工程公司第1页共23页风机检修作业指导书产品概况一、工程/1.1工程简介山东鲁能xx铝业自备电厂采用xx锅炉厂设计制造的YG-240/9.8-M1型高温高压、单炉膛、自然循环、全钢架π型布置循环流化床锅炉。
炉膛采用膜式水冷壁，锅炉中部是旋风分离器，尾部竖井烟道布置两级对流过热器，过热器下方布置三组省煤器及空预器（二次风两组、一次风三组）。
送风系统分别由一﹑二次风机提供。
一次风机送出的风经一次风空预器预热后由甲乙侧风道一部分经过点火油枪进入床下水冷风室，大部分直接进入炉下水冷风室，通过水冷布风板上的风帽进入燃烧室。
二次风机送出的风经二次风空预器预热后，通过分布在炉膛前、后和两侧墙上的喷口喷入炉膛，补充空气，加强扰动与混合。
引风机由2xx离心式风机左右对称布置，引风机由山东电力设备厂制造。
风机检修作业指导书风机设备检修在设备傍边，主要起吊用具为10t电动葫芦及手拉葫芦；检修范围为风机全部设备及其附属系统设备的检查、检修及安装、调试。
1.2主要工程量序号设备名称型号规格单位数量备注引风机壳体解体检查、检修 1 台1 CFB6N8.1F 250台 2 2 更换风机两侧轴承22332 1 风机集流器拆装台3台风机轴承座找正4 15 2 台 NU2234E 风机电机更换轴承 1台风机电机找正61.3工程特点引风机检修现场空间狭窄，风机若干部件为偏心形状不规则件，单件重量大，倒运就位困难，安装精度要求高，检修、安装工作量大，检修工期集中。
由于夏季空气湿度大，对设备在检修场和安装现场的保护、保养及防二次污染提出了更高的要求。
引风机检修作业指导书
引风机检修作业指导书．甘肃科瑞电力检修公司检修作业指导书XX电厂X型X号机组X级检修作业指导书项目名称：引风机检修所属专业：锅炉- 1 -甘肃科瑞电力检修公司检修作业指导书日期：批准：日期：审核：日期：编制：- 2 -甘肃科瑞电力检修公司检修作业指导书- 3 -甘肃科瑞电力检修公司检修作业指导书一、组织措施1．施工总负责：负责整个检修工作项目的制定，检查工作项目的实施情况，检查、考核工作中存在的违章情况，指导检修中存在的技术问题。
2．技术负责：对工作过程中的技术质量进行把关，并负责检修工艺工序的制定和修改。
3．工作负责人：办理工作票，正确和安全的组织工作成员进行检修工作，对工作中的安全、技术和质量负直接责任。
4．工作成员：在工作负责人的带领下，正确、安全、文明的进行检修工作，不断提高检修质量。
5．配合人员：熟悉此项工作的质量要求，及工作中存在的危险点，在工作负责人的带领下作好配合工作。
二、技术措施1、施工程序1.1 办理工作票—揭盖检查风机叶片—液压缸调节装置检查—油管路消除漏点—油箱;滤网;电加热清理、更换润滑油—油泵检修—冷却水系统检查—油箱加油—打开风道人孔门—检- 1 -甘肃科瑞电力检修公司检修作业指导书查检修风门—风道检查补焊—封堵人孔门—回复所有设备—冷却风机改造—检查风机地脚螺栓及连接螺栓—检查风机和电机的同心度。
2、质量标准2.1引风机液压油站清理；管道消除漏点；油泵检修质量标准。
引风机液压油站管路消除漏油必须认真处理,保证不复发。
油泵检修主要为检查电机和对轮间的弹性垫磨损情况，如磨损严重应更换弹性垫。
送风机液压油站清理前必须将旧油放干净，用汽油冲洗后用面团粘净所有杂质；磁性滤网；电加热器应彻底清洗后方可安装。
风机油箱清理完必须由有关人员验收合格后方可封堵。
油站清理合格后应加注L—TSA46#汽轮机油，油位应加之油箱中位置；2.2引风机叶片检查调整；风门检查检修质量标准；引风机叶轮检查主要检查叶片有无磨损严重现象，叶片有无受冲击损伤现象，另外检查叶片磨损及锈蚀程度。
引风机标准化检修程序模板
引风机( ) 检修电厂工作联络人: 外委工作负责人:工作人员:开工时间: 结束时间:一、检修作业交底卡( 见附件1)二、物资及资料准备1、工具及仪表见附件22、备件见附件33、材料见附件44、安全质量计划见附件55、资料准备引风机运行及维护手册三、检修程序1、开工准备工作□1.1、办理检修工作票。
□1.2、根据现场实际情况设置围栏, 确定工作区域。
□1.3、将检修工具和专用工具运至检修现场并摆放有序。
□1.4、办好工作票后联系仪电维护人员拆线。
□1.5、由电厂工作负责人或工作联络人对所有工作人员进行安全技术交底, 外委工作负责人作适当补充, 所有工作人员都清楚交代内容后, 电厂工作负责人或工作联络人和外委工作负责人在检修交底卡上签字, 由电厂工作负责人或工作联络人下达开工命令。
2、风机检查□2.1、拆除风机扩散器及轮毂风壳处保温。
□2.2、打开扩散器出口人孔门及风机入口风箱人孔门。
□2.3、打开扩散器中心筒人孔门。
□2.4、检查进气风箱应无裂纹及严重变形情况, 各焊接处完整无裂纹, 观察记录扩散器导流叶片磨损情况, 清理进气风箱内部积尘。
将检查结果记录在检修记录卡附表中记录。
□2.5、检查叶片间隙□2.5.1、清理叶片正下方风壳积灰。
□2.5.2、旋转叶轮, 测量每个叶片至正下方风壳的间隙并记录间隙值和对应的叶片号。
□2.5.3、找到间隙最小的叶片, 测量其与风壳的间隙( 均布, 8点) , 并在检修记录可卡附表四中记录。
□2.6、机壳检查并在检修记录卡附表一中记录。
□2.6.1、机壳各部位严密完整无裂纹、无严重腐蚀磨损现象。
□2.6.2、机壳支架牢固无裂纹等缺陷。
□2.6.3、机壳支架无变形。
□2.7、联轴器检查□2.7.1、测量联轴器两轮毂面间距。
□2.7.2、拆开联轴器下护罩。
□2.7.3、拆下联轴器连接螺栓, 检查螺栓螺纹应完整不烂牙、不爆牙, 与螺母配合合适, 圆盘组无明显变形、断裂、磨损现象。
引风机作业指导书样本
1 适用范围本作业指导书仅适用于小龙潭电厂2300MW机组三期扩建工程的AN30e6型静叶可调轴流引风机的安装。
2 编制依据下列标准所包含的条文, 经过在本标准中引用而构成本标准的条文, 在新标准出版前所示版本均为有效。
所有标准都会被修改, 使用本标准的各方应探讨使用下列标准最新版本的可能性。
2.1《作业指导书编写的基本规定》2.2《电力建设施工及验收技术规范》DL/T5047 – 95( 锅炉机组篇)2.3《火电施工质量验收及评定标准》( 锅炉篇) ( 1999版)2.4《电力建设安全工作规程》DL5009.1 –2.5《AN系列静叶可调轴流引风机使用说明书》( 成都电力机械厂)2.6《HENSCHEL传动技术》联轴器装配说明2.7《YKK710-8w型电机使用维护说明书》( 湘潭电机厂)3 工程概况3.1工程简介小龙潭电厂三期扩建工程2300MW机组每台炉配备2台AN30e6型静叶可调轴流式引风机, 由成都电力机械厂设计制造。
每台风机各配一台YKK800-6w型湘潭电机厂生产的电机, 电机单重18000 kg, 同时, 每台风机各配两台冷却风机。
布置于锅炉尾部除尘器和烟囱之间的零米层引风机框架内。
3.2设备主要参数风机: 转速: 995rpm 风压: 7800pa流量: 370m3/s电机; 转速: 995rpm 电压: 6000v功率: 3600KW3.3工程量( 单台主要设备部件统计)4.1作业准备4.1.1人员配备a.所有参与安装作业人员必须熟悉设备厂家图纸和相关安装说明书, 熟悉相关安装规范。
b.参与安装的特种工( 电焊工、起重工) 必须持证上岗。
4.1.2机具配备移动吊车: 50t一台 8t吊一台汽车: 8t一辆拖车: 20t一辆交流或直流焊机1 ~ 2台其它常见钳工工具和测量工具(钳工自备)4.1.3要求有足够的安装场地, 道路应畅通, 不防碍相关机动车辆进出。
4.1.4安装期间, 根据不同的施工情况, 应备有足够的氧气、乙炔和电源。
锅炉房引风机大修作业指导书
锅炉房引风机大修作业指导书一、锅炉房引风机技术参数：引风机型号：Y8-39-NO12.5D、电机型号：YVFE2-315L2-4A风量：77145m³/h、全压：5227Paa、转速：1450r/min、功率：200KW、电机转速：1485r/min。
二、检修前准备工作1、检修所需工器具的准备2、检修所用备件的准备：三、现场检修作业1、现场确认断电，并悬挂检修牌；2、拆下联轴器防护罩，拆掉联轴器连接螺栓；3、拆掉风机进口端风筒、短接头，以及导风口；4、拆除叶轮1）、拆掉叶轮前端压板；2）清理轴--叶轮毂的配合区域，用柴油渗透轮毂配合面缝隙；并用倒链对叶轮起吊，使倒链受力即可，以便拆卸时稳住叶轮；3）用两条专用长螺栓固定在叶轮毂拆卸孔内，另一端固定在一槽钢上，将20T机械千斤顶安放在槽钢与轴头之间，保持在同一轴线，调整螺栓并拧紧；4）给千斤顶缓缓施加外力，感到转不动时停止。
边用大锤敲击槽钢，同时对叶轮毂均匀加热，缓慢的拆下叶轮；5）在拉出叶轮毂过程中拉力不应停止，而且保持一致，直至轮毂被取下；6）卸下专用工具，清理轴和轮毂，检查轮毂的内孔和轴是否有腐蚀、裂纹、和拉伤等现象；7）检查风叶并对风叶做动平衡，若风叶磨损腐蚀过大，无法修复则更换新风叶。
