旋转磁场的产生原理
三相交流电与旋转磁场的对应关系
三相交流电与旋转磁场的对应关系
摘要：
1.三相交流电的基本概念
2.旋转磁场的形成原理
3.三相交流电与旋转磁场的对应关系
4.旋转磁场的应用
正文：
一、三相交流电的基本概念
三相交流电是指由三个频率相同、振幅相等、相位差120°的正弦波电压或电流组成的电力系统。
在三相交流电中，每个相位之间的电压和电流都会随着时间的推移而发生变化。
在我国，电力系统中使用的三相交流电的频率一般为50Hz。
二、旋转磁场的形成原理
旋转磁场是指在空间中，随着时间的推移而旋转的磁场。
在三相交流电机中，旋转磁场的形成与电机定子绕组通入三相交流电有关。
当三相交流电通入定子绕组时，会在定子绕组内产生电磁力，进而产生磁场。
这个磁场会随着时间的推移而旋转，且其旋转方向与通入定子绕组的三相交流电的相序有关。
三、三相交流电与旋转磁场的对应关系
三相交流电与旋转磁场之间的对应关系主要体现在以下几个方面：
1.频率：旋转磁场的转速与交流电的频率成正比。
频率越高，旋转磁场的转速越快。
2.极对数：旋转磁场的转速与极对数成反比。
极对数越多，旋转磁场的转
速越慢。
3.相序：旋转磁场的旋转方向与通入定子绕组的三相交流电的相序有关。
当相序改变时，旋转磁场的旋转方向也会发生改变。
四、旋转磁场的应用
旋转磁场在电机、发电机等电力设备中具有广泛的应用。
旋转磁场可以用来产生转矩，使电机旋转，也可以用来切割线圈，产生电流，从而实现电能的转换。
三相异步电动机中旋转磁场的产生机理同步转速和转差率
三相异步电动机中旋转磁场的产生机理同步转速和转差率Title: 三相异步电动机中旋转磁场的产生机理、同步转速与转差率Introduction:三相异步电动机是工业中广泛应用的一种电动机，它的工作原理基于旋转磁场的产生和同步转速与转差率的关系。
在本篇文章中，我们将深入探讨三相异步电动机的工作原理、旋转磁场的产生机理以及同步转速和转差率对其性能的影响。
1. 三相异步电动机的工作原理三相异步电动机是利用交流电的三相对称性来驱动的一种电动机。
它由定子和转子两部分组成。
定子上的三个线圈分别与来自三相电源的电流相连，形成一个旋转磁场。
转子上的绕组通过电磁感应作用与旋转磁场发生相互作用，从而产生力矩并实现转动。
2. 旋转磁场的产生机理旋转磁场是三相异步电动机能够正常运行的重要因素。
它由三个相位的电流在定子线圈中产生的磁场叠加形成。
三相电流的相序和大小决定了旋转磁场的方向和强度。
通过合理调节三相电流的相位和大小，可以使得旋转磁场的速度与理想的同步转速相匹配。
3. 同步转速和转差率的定义同步转速是指当三相异步电动机与理想的旋转磁场同步运行时，转子的旋转速度。
它与电源的频率和极对数有关。
同步转速的计算公式为：同步转速 = 120 * 频率 / 极对数。
转差率是指实际转速与同步转速之间的差异。
转差率的大小反映了三相异步电动机运行时的性能稳定程度。
4. 同步转速和转差率的影响因素同步转速和转差率对于三相异步电动机的性能至关重要。
电源的频率决定了同步转速的大小，通过控制电源的频率可以调节同步转速。
极对数的选择也会影响同步转速的大小。
更多的极对数意味着更低的同步转速。
转差率的大小直接关系到三相异步电动机的负载承受能力和运行效率。
5. 个人观点与理解三相异步电动机作为工业领域中最常见的电动机之一，在实际应用中发挥着重要作用。
通过了解旋转磁场的产生机理，我们可以更好地理解该电动机的运行原理。
同步转速和转差率则提供了评估其性能的重要指标。
旋转磁场的产生原理
05
总结与展望
总结
旋转磁场是电动机和发电机中的重要概念，其产生原理基于磁场和电流的相互作用。通过在导线圈中通入交流电，可以产生旋转磁场，进而驱动转子旋转。旋转磁场的产生原理不仅在电机领域有广泛应用，还涉及到物理、电磁学等多个学科领域。
展望
随着科技的不断进步和新能源的发展，旋转磁场的产生原理在未来将会有更广泛的应用。例如，在风力发电、电动汽车等领域，旋转磁场的应用将有助于提高能场，具有方向和大小。
磁场具有穿透性，可以穿透各种物质。
磁场会对放入其中的磁体或电流产生磁力作用。
磁场的变化会产生感应电动势和电流。
磁力选矿
利用不同矿物对磁场的磁力作用不同，将不同的矿物分离出来。
磁悬浮技术
利用磁场产生的磁力作用，使物体悬浮在空中，减少摩擦和阻力。
电磁感应
利用磁场的变化产生感应电动势和电流，实现能量的转换和传输。
详细描述
变压器中的旋转磁场
磁力泵中的旋转磁场
磁力泵中的旋转磁场是实现无接触传递力量的关键因素，通过磁场与电流的相互作用，实现力量的传递和泵的转动。
总结词
在磁力泵中，电流通过绕组产生磁场，该磁场在空间中以一定的速度旋转，形成旋转磁场。当叶轮与旋转磁场相互作用时，根据电磁感应原理，叶轮中产生感应电流，该电流与旋转磁场相互作用，产生转矩，使叶轮转动。同时，磁力泵中的永磁体和导磁体之间的相互作用实现了无接触的力量传递。
电机中的旋转磁场
变压器中的旋转磁场是实现电能转换和传输的重要手段，通过改变磁场和电流的相互位置，实现电压的升高或降低。
总结词
在变压器中，一次绕组和二次绕组分别产生磁场，其中一次绕组产生的磁场作为主磁场，当一次绕组中通入交流电时，主磁场旋转，二次绕组中的感应电动势也相应旋转。通过改变一次绕组和二次绕组的相对位置，可以改变感应电动势的大小和方向，从而实现电压的升高或降低。
三相异步电动机中旋转磁场的产生机理同步转速和转差率
三相异步电动机中旋转磁场的产生机理同步转速和转差率三相异步电动机是一种将三相交流电能转化为机械能的电动机。
其工作原理是利用三相电源产生的旋转磁场与定子绕组中的电流产生磁力的相互作用，从而使转子转动。
在三相异步电动机中，旋转磁场是由三相电流通过定子绕组产生的。
当三相电源接通后，电流依次通过每一个定子绕组。
根据三相电源的相位差，电流在定子绕组中产生一个旋转磁场。
这个旋转磁场由三个磁场的矢量和形成，并沿定子的轴向旋转。
根据法拉第电磁感应定律，定子绕组中的电流和转子的磁感应强度之间存在相互作用。
转子内部有一个根据排列规则形成的磁极，磁极与定子旋转磁场相互作用，产生一个力矩，使转子开始转动。
在转动过程中，由于转子的转速逐渐接近旋转磁场的转速，磁场和转子之间的相对运动减慢，因此力矩也减小。
当转子的转速趋于与旋转磁场一致时，力矩减为零，此时转子的转速称为同步转速。
转差率是指转子的实际转速与同步转速之间的差异。
由于旋转磁场产生的力矩与扭矩平衡后消失，所以转子的实际转速始终略低于同步转速。
转差率的大小取决于负载大小和机械耗损等因素。
转差率越小，转子的转速越接近同步转速，电机的运行越稳定。
转差率的存在使得三相异步电动机适用于不同负载条件下的工作。
当负载较轻时，转差率小，转子转动稳定，工作效率高；当负载较重时，转差率增大，能够提供更大的扭矩，适应负载需求。
三相异步电动机中旋转磁场的产生是通过定子绕组中的三相电流建立起来的。
这个旋转磁场与转子之间的相互作用产生力矩，使转子开始转动。
转子的转差率决定了转子的实际转速，其大小取决于负载大小和机械耗损等因素。
转差率的存在使得电机适用于不同负载条件下的工作。
旋转磁场的产生原理
旋转磁场的产生原理旋转磁场的产生原理是通过电流在导体中产生磁场，并且将导体置于旋转的状态下，使得磁场产生旋转的效果。
旋转磁场的产生是电磁感应定律的应用，既可以通过直接使用电流来产生旋转磁场，也可以通过使用电动机来实现。
旋转磁场的产生可以通过以下两种方法来实现：1. 直接使用电流来产生旋转磁场：当直流电流通过导体时，会在其周围产生一个静态磁场。
然而，如果将导体制成一个圆环，然后通电，就会在环的内部产生一个磁场。
利用安培环路定理和比奥-萨伐尔定律，可以推导出磁场的强度和方向。
当电流通过导体环时，磁场的强度按照对称轴的方向呈线性增长，再按照相反的方向呈线性减弱，形成一个旋转磁场。
这个旋转磁场会使得导体环发生旋转，就像是一个电动机一样。
2. 使用电动机来产生旋转磁场：电动机是利用电磁感应原理实现旋转磁场的一种设备。
它包括定子和转子两部分。
定子是一个金属磁铁，上面有若干个线圈，通过这些线圈通电后将在其周围产生一个静态磁场。
转子是由绕组和电刷组成的。
当通电后，定子的磁场与转子绕组的线圈产生相互作用，使得转子受到力矩的作用。
电刷相当于一个开关，根据转子的位置来控制线圈的通断。
通过交替的通断电流，既可以产生旋转的磁场，也可以控制转子的旋转方向。
旋转磁场的应用非常广泛。
在电机技术中，旋转磁场是实现转子旋转的基础。
它被广泛应用于电动机、风力发电机、燃气轮机等设备中，为工业生产提供了重要的动力。
在计算机技术中，旋转磁场可以用于硬盘驱动器和电机鼠标等设备中。
此外，旋转磁场还被用于医学成像技术中的MRI扫描，通过对旋转磁场的感知和解析，可以获得人体内部的高分辨率图像。
电机-2转动原理-旋转磁场.

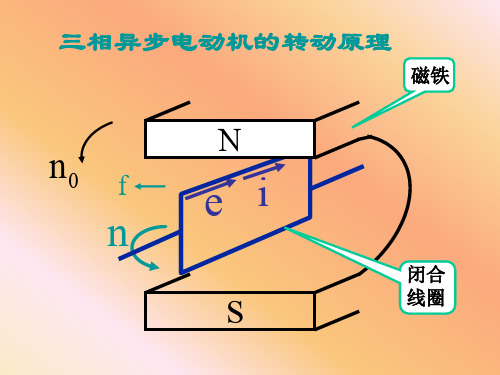

三相异步电动机的转动原理电 机鼠笼式三相异步电动机的结构电能：三相交流电电动机定子绕组转子铜条旋转磁场感应电流转动力矩1.电生磁：通电的导体产生磁场；2.磁生电：导体在变化的磁场中产生感应电动势、感应电流；3.电、磁生力：通电导体在磁场中受力。
sin sin 120sin 120U m V m W m i I ti I t i I t三相异步电动机工作原理UVZX电流为正首端( ) 流入电流为负首端(●) 流出三相异步电动机工作原理Wi Ui Vi it当 时，U 相为零，V 相为负，W 相为正0t UYWVZX合成磁场方向三相异步电动机工作原理Wi Ui Vi it当 时，U 相为正，V 相，W 相为负2/ t 合成磁场方向UYWVZX三相异步电动机工作原理Wi Ui Vi it当 时，U 相为零，V 相为正，W 相为负t 合成磁场方向UYWVZX三相异步电动机工作原理Wi Ui Vi it当 时，U 相为负，V 相、W 相为正2/3 t 合成磁场方向UYWVZX三相异步电动机工作原理Wi Ui Vi it当 时，U 相为零，V 相为负，W 相为正2 t UYWVZX合成磁场方向2 三相异步电动机工作原理ωti。
三相异步电动机的转动原理旋转磁场
Im
iA iB iC
n0 60 f (转/分）
t
A YN Z
CS
B
X
n0 60
A
Y
Z
N
CS
B
X
A YS Z
CN
B
X
极对数和转速的关系：
Y' C'
A Z
N B
X' S
B'
N
S
X C
30
CS'
X'
ZN'
A
n0
NZ
X
SC
Z'
A' Y t 0
A' t 60
n0
60 f p
(转/分）
I m iA iB iC t
三相异步电动机的同步（旋转磁场）转速：
n0
60 f p
(转/分）
每个电流周期 极对数 磁场转过的空间角度
同步转速 n0
( f 50Hz)
p 1
360
3000 (转/分）
p2 p3
180 120
1500 (转/分） 1000 (转/分）
A
Y'
Z'
C'
B
X'
X
B'
C
Z A' Y
iA
A
X A'
Z' X'
iC
C'
Z C
Y' B'
Y
B
iB
I m iA iB iC t
A Y'
C'
通俗旋转磁场的产生原理
通俗旋转磁场的产生原理通俗地说，旋转磁场的产生是由于电流在导体中流动所产生的现象。
要理解旋转磁场的产生原理，首先需要了解磁场和电流之间的关系。
当电流通过导体时，会产生磁场。
这个磁场沿着导体所形成的环绕。
旋转磁场是由交流电产生的，交流电是由正弦波形式的电流和电压组成。
当电流是交流电时，它的大小和方向会随着时间的变化而变化。
这就意味着电流在导体中的流动方向和大小也在变化。
正是这种变化导致了旋转磁场的产生。
为了更好地理解旋转磁场的产生原理，我们可以通过一个实验来说明。
假设有一个直流电流通过一个导体绕成的线圈。
在这种情况下，由于电流是恒定的，所以线圈的磁场也是恒定的，没有旋转的现象。
然而，如果我们将电流改为交流电，即电流大小和方向会随时间变化，就会出现旋转磁场。
通过交流电产生的旋转磁场又称为交变磁场。
我们设想一个简单的实验：一个导体绕成的线圈连接到一个交流电源上。
当交流电源通电时，电流大小和方向会周期性地变化。
当电流方向在一个周期内发生变化时，线圈中的磁场也会随之发生变化。
由于电流是正弦波形式的，电流的大小和方向会周期性地变化，因此线圈中的磁场也会周期性地变化。
如何解释这种周期性变化呢？首先，我们可以想象，当电流通过线圈时，磁场会从电流所在的位置“扩散”出去。
当电流流过线圈中的不同部分时，磁场也会随之变化。
而线圈中的各部分需要一段时间才能接收到磁场的变化信息。
其次，由于电流大小和方向周期性变化，意味着线圈中的各部分在每个周期内都会先后受到不同方向的磁场的作用。
这种周期性受力的变化导致了产生旋转磁场的现象。
简单地说，线圈中的各部分在每个周期内都会随着电流方向的变化而受到磁场的作用，这种受力的变化导致了线圈中磁场的旋转。
由于旋转磁场的方向和大小在时间上是变化的，所以我们通常会看到磁场在空间中旋转的效果。
总结一下，通俗地说，旋转磁场的产生原理是由于电流在交流电中周期性地变化，导致线圈中的磁场也周期性地变化，而线圈中各部分受到磁场作用的变化又导致了产生旋转磁场的现象。
