膜结构、膜材料制作加工工艺及其流程

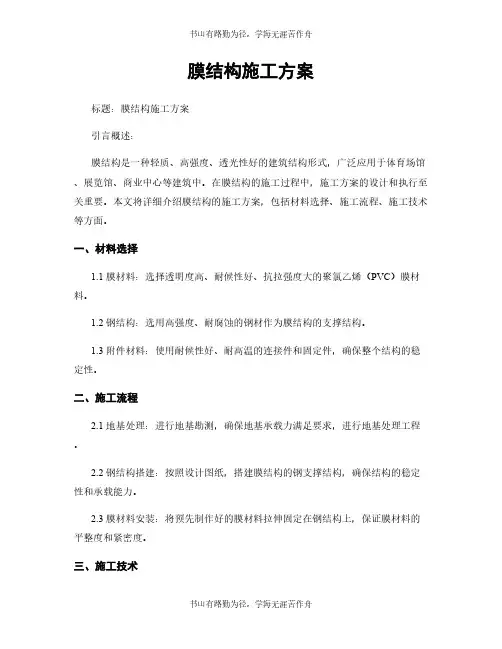

膜结构施工方案
膜结构施工方案标题：膜结构施工方案引言概述：膜结构是一种轻质、高强度、透光性好的建筑结构形式，广泛应用于体育场馆、展览馆、商业中心等建筑中。
在膜结构的施工过程中，施工方案的设计和执行至关重要。
本文将详细介绍膜结构的施工方案，包括材料选择、施工流程、施工技术等方面。
一、材料选择1.1 膜材料：选择透明度高、耐候性好、抗拉强度大的聚氯乙烯（PVC）膜材料。
1.2 钢结构：选用高强度、耐腐蚀的钢材作为膜结构的支撑结构。
1.3 附件材料：使用耐候性好、耐高温的连接件和固定件，确保整个结构的稳定性。
二、施工流程2.1 地基处理：进行地基勘测，确保地基承载力满足要求，进行地基处理工程。
2.2 钢结构搭建：按照设计图纸，搭建膜结构的钢支撑结构，确保结构的稳定性和承载能力。
2.3 膜材料安装：将预先制作好的膜材料拉伸固定在钢结构上，保证膜材料的平整度和紧密度。
三、施工技术3.1 焊接技术：采用热气焊接技术将膜材料进行连接，确保连接处的密封性和牢固度。
3.2 张拉技术：通过专业的张拉设备对膜材料进行张拉，保证膜结构的平整度和稳定性。
3.3 防水处理：在膜结构的接缝处进行防水处理，确保结构的防水性能。
四、安全措施4.1 安全防护：施工现场设置安全警示标志，配备专业的安全员进行安全管理。
4.2 施工监控：定期对施工过程进行监控和检查，及时发现和解决施工中的安全隐患。
4.3 紧急预案：制定施工现场的紧急预案，确保在突发情况下能够及时有效地处置。
五、质量验收5.1 结构验收：对膜结构的钢支撑结构进行验收，确保结构的稳定性和承载能力。
5.2 膜材料验收：对膜材料的质量进行验收，检查膜材料的拉伸性能和耐候性能。
5.3 完工验收：对整个膜结构进行完工验收，确保结构的安全性和美观性符合设计要求。
结论：膜结构的施工方案设计和执行对于整个建筑结构的稳定性和美观性至关重要。
只有严格按照施工方案进行施工，选择合适的材料和技术，加强安全管理和质量验收，才能确保膜结构的施工质量和工程安全。
膜结构施工方案
膜结构施工方案引言概述：膜结构是一种采用薄膜材料构建的轻型建筑结构，具有重量轻、施工周期短、造价低廉等优点，被广泛应用于体育场馆、展览馆、商业中心等建筑领域。
本文将详细介绍膜结构施工方案，包括设计理念、施工工序、材料选用和质量控制。
一、设计理念1.1 确定结构形式：根据建筑用途和设计要求，选择合适的膜结构形式，如单曲面、双曲面、球面等。
1.2 确定支撑结构：根据膜结构形式和场地条件，确定合适的支撑结构，如钢结构、钢筋混凝土结构等。
1.3 确定膜材料：选择适合的膜材料，考虑其耐候性、透光性、防火性能等因素。
二、施工工序2.1 场地准备：清理施工场地，确保场地平整、无障碍物。
2.2 基础施工：按照设计要求进行基础施工，包括地基处理、基础浇筑等。
2.3 钢结构安装：按照设计图纸进行钢结构的安装，包括立柱、梁、檩条等。
2.4 膜材料安装：将膜材料进行切割、缝合，然后按照设计要求进行安装，包括固定、张拉等。
2.5 系统调试：对膜结构进行系统调试，确保结构安全可靠。
2.6 竣工验收：完成施工后，进行竣工验收，确保膜结构符合设计要求。
三、材料选用3.1 膜材料：选择耐候性好、透光性好、防火性能好的膜材料，如聚氯乙烯（PVC）膜、聚四氟乙烯（PTFE）膜等。
3.2 钢结构材料：选择高强度、耐腐蚀的钢材，如Q345B钢等。
3.3 固定材料：选择耐腐蚀、耐候性好的固定材料，如不锈钢螺栓、铝合金固定件等。
四、质量控制4.1 施工工艺控制：严格按照施工工艺要求操作，确保施工质量。
4.2 材料质量控制：对膜材料、钢结构材料等进行质量检测，确保材料符合标准要求。
4.3 施工现场管理：加强施工现场管理，确保施工过程中的安全与质量。
总结：膜结构施工方案的设计理念、施工工序、材料选用和质量控制是确保膜结构施工质量的关键。
通过合理的设计和规范的施工流程，可以实现膜结构的安全可靠，为建筑领域带来更多的创新和发展。

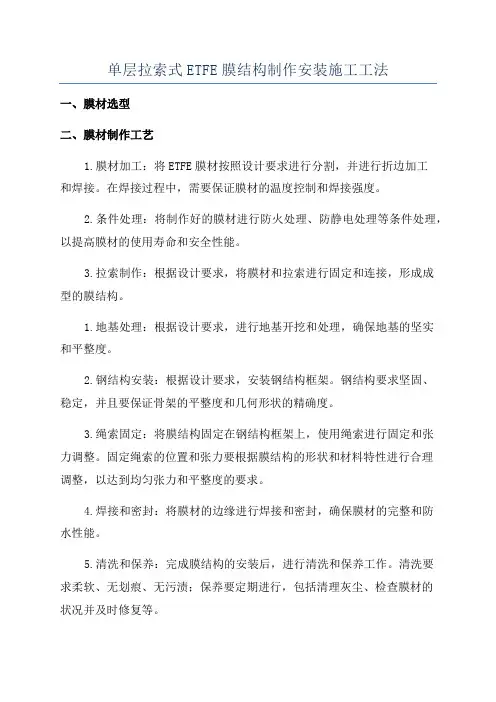

单层拉索式ETFE膜结构制作安装施工工法
单层拉索式ETFE膜结构制作安装施工工法一、膜材选型二、膜材制作工艺1.膜材加工：将ETFE膜材按照设计要求进行分割，并进行折边加工和焊接。
在焊接过程中，需要保证膜材的温度控制和焊接强度。
2.条件处理：将制作好的膜材进行防火处理、防静电处理等条件处理，以提高膜材的使用寿命和安全性能。
3.拉索制作：根据设计要求，将膜材和拉索进行固定和连接，形成成型的膜结构。
1.地基处理：根据设计要求，进行地基开挖和处理，确保地基的坚实和平整度。
2.钢结构安装：根据设计要求，安装钢结构框架。
钢结构要求坚固、稳定，并且要保证骨架的平整度和几何形状的精确度。
3.绳索固定：将膜结构固定在钢结构框架上，使用绳索进行固定和张力调整。
固定绳索的位置和张力要根据膜结构的形状和材料特性进行合理调整，以达到均匀张力和平整度的要求。
4.焊接和密封：将膜材的边缘进行焊接和密封，确保膜材的完整和防水性能。
5.清洗和保养：完成膜结构的安装后，进行清洗和保养工作。
清洗要求柔软、无划痕、无污渍；保养要定期进行，包括清理灰尘、检查膜材的状况并及时修复等。
四、施工安全注意事项1.施工人员要佩戴个人防护用品，如安全帽、安全鞋、防护手套等，确保施工人员的安全。
2.施工现场要设置安全警示标识，指示施工区域和安全通道，并设置防护设施，确保施工现场的安全。
3.施工材料和工具要定期检查和维护，确保施工过程中的工具和材料的正常使用和安全性能。
4.施工过程中要严格遵守施工规范和操作规程，确保施工质量和施工安全。
单层拉索式ETFE膜结构制作安装施工工法是一项复杂的任务，需要施工人员具备相应的专业知识和丰富的经验。
通过科学的制作和安装施工工艺，可以确保膜结构的质量、可靠性和使用寿命，为建筑物提供良好的遮阳、保温和透光性能。
膜布生产工艺流程
膜布生产工艺流程
1.设计:膜结构膜布加工设计师根据业主提供的需求来进行设计，将充气膜建造想法变成为设计图纸。
2.现场预埋:充气膜结构是不需要地基的，但是需要埋预一些埋件，以便充气膜结构的安和固定。
加固预埋件可增强充气膜的抗风能力，最高能够抵御12级大风。
3.膜材加工:根据3D设计的图纸，可以计算出膜材的展开面积。
将膜材进行裁剪、热合，形成充气膜的一个平面结构。
这个过程中需要许多人力来进行拉膜。
不采用机器的主要原因是膜布的表面比较光滑，机械比较容易划伤或者拉坏膜布。
4.现场安装:将膜布在比较光滑平整的铺垫物上展开，并且根据膜布大小，来安排对应人数将膜布拉开。
然后将展开的膜布进行边缘锚固，然后就用风机吹起膜布。
当膜布已经吹成型后，我们就对机械单元以及智能化控制系统进行深度的调试，一座气膜馆就可以建成了。
膜布怎么加工/剪裁的？
1）表面曲率
以前的裁剪方法都无法给出曲面任一点处的曲率。
而本软件因为采用的是曲面膜单元，所以可以得到每个单元的曲率。
如果相邻单元
曲率相差很大，说明在这个位置，曲面扭曲的很严重，如果裁剪缝在此处不切断重新开始，那么裁剪膜块的边界在此处就会有很大的弧形。
从相邻单元曲率的变化趋势，可以判断出测地线的大致走向。
2）膜材料的幅宽
找形分析过程中的平面网格划分时，就要考虑到膜材料的幅宽。
尽量使一块膜布中包含的膜单元是完整的，否则还要通过插值计算确定膜块边界点的位置。
3）边界的走向
如果边界比较平直，可以考虑用一个膜块的长边作为这条边界。
否则只能用多个膜块的短边拼接成这条边界。
膜结构施工方案
膜结构施工方案一、引言膜结构是一种轻型、高强度、透光性好的建造结构，广泛应用于体育场馆、展览中心、车站等场所。
本文将详细介绍膜结构施工方案，包括施工流程、材料选用、施工方法等。
二、施工流程1. 前期准备在施工前，需要进行场地勘测和设计方案的制定。
勘测包括地形测量、土壤探测等，以确定膜结构的具体尺寸和形状。
设计方案则包括结构计算、草图绘制等，以确保施工的安全性和稳定性。
2. 场地准备在施工现场，需要清理场地并进行平整处理。
根据设计方案，确定膜结构的位置和基础布置。
同时，还需要进行地基处理，包括填土、压实等，以保证基础的稳定性。
3. 钢结构制作根据设计方案和施工图纸，制作钢结构。
钢结构包括主梁、次梁、支撑柱等，需要按照设计要求进行焊接、切割和加工。
同时，还需要进行质量检查，确保钢结构的强度和稳定性。
4. 膜材制作根据设计方案，制作膜材。
膜材普通采用聚酯纤维或者聚氯乙烯材料，需要进行裁剪、缝制和加工。
在制作过程中，需要注意膜材的质量和尺寸的准确性。
5. 钢结构安装将制作好的钢结构安装到场地上。
首先安装主梁，然后安装次梁和支撑柱。
在安装过程中，需要进行调整和校正，确保钢结构的水平和垂直度。
6. 膜材安装将制作好的膜材安装到钢结构上。
根据设计方案，先安装主膜，然后安装次膜。
在安装过程中，需要进行拉伸和固定，以保证膜材的平整和密切性。
7. 系统调试完成膜材安装后，进行系统调试。
包括检查膜材的张力、检测膜材的透光性等。
同时，还需要进行防水处理，确保膜结构的密封性和耐候性。
8. 完工验收完成施工后，进行完工验收。
包括对施工质量的检查和膜结构的功能性测试。
同时，还需要进行安全评估，确保膜结构的使用安全性。
三、材料选用1. 钢结构材料钢结构主要选用优质的碳素结构钢材料，具有良好的强度和耐腐蚀性。
常用的材料有Q235B、Q345B等。
2. 膜材料膜材料普通选用聚酯纤维或者聚氯乙烯材料，具有良好的耐候性和透光性。
常用的材料有PVC膜、PTFE膜等。
膜结构基础做法
膜结构基础做法膜结构是一种由薄膜材料和支撑体系组成的结构形式，具有轻质、高强度、透光性好等特点，被广泛应用于各种建筑和设施中。
下面介绍膜结构的做法及注意事项。
一、确定结构形式在开始膜结构施工前，需要根据工程需求和场地条件，确定合适的结构形式。
常见的膜结构形式有拱形、悬索形、平板形等，每种形式都有其特点和应用范围。
需要根据工程的具体要求进行选择。
二、材料选择膜材料的选择对于膜结构的性能和使用寿命具有重要影响。
需要根据工程要求和使用环境选择合适的膜材料，同时考虑其强度、透光性、耐候性等因素。
常用的膜材料有聚酯纤维布、玻璃纤维布、PVDF 涂层等。
三、荷载分析荷载分析是膜结构设计的重要环节，需要对各种可能的荷载进行计算和分析，包括风荷载、雪荷载、自重等。
根据荷载分析结果，进行结构设计，确定支撑体系和薄膜材料的尺寸和形状。
四、结构设计结构设计是膜结构的关键环节，需要考虑支撑体系和薄膜材料的力学性能、结构设计的安全性和稳定性等方面。
根据荷载分析和结构设计结果，进行细部设计，包括节点设计、支撑体系设计、薄膜材料裁剪等。
五、加工制作加工制作是膜结构施工的重要环节，需要根据设计要求进行加工和制作。
加工制作过程中需要注意保证膜材料的尺寸和形状准确无误，同时注意保护膜材料不受损伤。
六、现场安装现场安装是膜结构施工的最后环节，需要根据设计要求进行安装和调试。
在安装过程中需要注意保证支撑体系和薄膜材料的安装精度和质量，同时注意安全问题。
七、质量检测在膜结构施工完成后，需要进行质量检测，包括外观检测、尺寸检测、材料检测等。
对于不符合要求的部位需要进行修复或更换。
八、维护保养在膜结构使用过程中，需要定期进行维护保养，包括清洗、涂装、加固等措施。
这样可以延长膜结构的使用寿命和提高其性能。
同时需要注意避免对膜材料造成损伤或污染，保持其美观和整洁。
总之，在膜结构施工过程中需要注意确定合适的结构形式和材料选择，进行准确的荷载分析和结构设计，保证加工制作和现场安装的质量和精度，同时注意维护保养和管理。
膜结构工程施工
膜结构工程施工一、膜结构工程施工流程1、前期准备膜结构工程施工前期准备非常重要，包括膜结构设计方案、施工图纸、施工材料采购、施工人员培训等。
施工单位应根据设计方案和施工图纸确定施工现场的布置和施工流程，明确各个施工环节的责任分工，做好相关材料、设备的采购工作，确保施工顺利进行。
2、地基处理膜结构工程施工前首先要对地基进行处理，确保地基的承载能力和平整度。
通常会进行土方开挖、填土加固等工程，以满足膜结构的荷载要求。
在地基处理完成后，还需要进行地基检测，确保地基处理的效果符合设计要求。
3、膜材料预处理膜结构的薄膜材料通常是由聚氯乙烯(PVC)、聚四氟乙烯(PTFE)等材料制成，这些材料需要进行预处理，包括切割、钻孔、焊接等。
这些工艺需要经验丰富的技术人员进行操作，以确保膜材料的质量和性能。
4、膜结构组装膜结构的组装是整个施工过程中最核心的环节，它决定了整个建筑结构的稳定性和美观性。
膜结构的组装通常是在地面上进行，需要先将膜材料展开铺设在地面上，然后进行焊接、拉伸、固定等工艺，最终形成建筑的整体结构。
膜结构的组装是一个耗时且技术要求高的过程，需要施工人员密切配合，确保结构的稳定性和平整度。
5、构件安装膜结构在组装完成后，还需要对一些辅助构件进行安装，包括支撑架、横梁、风柱等。
这些构件的安装需要根据设计方案和施工图纸进行操作，确保构件的位置和角度符合要求。
6、检验验收膜结构工程施工完成后，还需要进行验收工作，包括结构的平整度、稳定性、焊接质量等方面的检查。
只有通过了验收工作，建筑才能交付使用。
二、膜结构工程施工关键技术1、膜材料的选用膜结构的膜材料是整个建筑结构的关键部分，其质量和性能直接影响到建筑的稳定性和美观性。
在选用膜材料时，需要考虑其强度、耐候性、耐热性等性能，选择具有高品质的膜材料。
2、膜结构的设计膜结构的设计是整个施工过程的基础，设计方案应能满足建筑的荷载要求、使用功能和美观性需求。
在设计过程中，需要考虑结构的稳定性、风荷载、雨水排放等因素，确保整个建筑的安全性和实用性。
薄膜生产流程
薄膜生产流程
薄膜生产是一项复杂的工艺，涉及多个步骤和材料，需要严格的控制和精密的操作。
下面我们将详细介绍薄膜生产的流程。
首先，薄膜生产的第一步是原材料的准备。
通常情况下，薄膜的原材料是塑料颗粒或树脂，生产厂家需要根据产品的要求选择合适的原材料，并进行相应的预处理，以确保原材料的质量和性能符合要求。
接下来是挤出工艺。
挤出是薄膜生产的关键步骤之一，通过将预处理好的塑料颗粒或树脂加热至熔融状态，然后通过挤出机的螺杆挤压成薄膜状。
在这个过程中，需要控制好温度、压力和速度等参数，以确保薄膜的厚度、平整度和拉伸性能。
随后是冷却和定型。
挤出成型的薄膜需要经过冷却系统进行快速冷却，以固化薄膜的结构和形状。
在冷却的同时，还需要进行定型处理，通过辊压或拉伸等方式，使薄膜达到预期的厚度和尺寸。
然后是表面处理。
薄膜的表面处理是为了提高其附着性能和印刷性能，通常采用涂布、喷涂或涂覆等工艺，涂布材料可以是增粘
剂、防静电剂或特殊功能涂层，以满足不同的应用需求。
最后是检测和包装。
生产出的薄膜需要经过严格的质量检测，包括厚度、拉伸强度、透明度、表面平整度等多项指标的检测。
合格的薄膜将进行包装，通常采用卷筒或片材包装，以便于运输和使用。
总的来说，薄膜生产流程包括原材料准备、挤出成型、冷却定型、表面处理、检测和包装等多个环节，每个环节都需要精密的操作和严格的控制，以确保生产出高质量的薄膜产品。
希望以上内容能为您对薄膜生产流程有所了解。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
膜材料制作加工工艺及其流程
1、膜材料制作加工流程
1.1、膜结构应根据建造物的性质和等级、使用年限、使用功能、结构跨度、防火要求、地区自然条件及对膜材的耐用年限等要求进行膜材选用。
材料验收→放样→复核→裁剪→排版→搭接→角、顶→边→检验→清洗→包装。
1.2、应根据建筑防火等级和防火要求来选择膜材。
1.3、膜片连接处应保持高度水密性，应进行了抗剥离测试。
膜片宜呈瓦状排列，由高处膜片盖住低处膜片。
1.4、膜结构在裁剪中必须考虑预张拉应力的影响，根据膜材的应变关系确定膜片的收缩量，对膜片的尺寸进行调整。
1.5、裁剪缝的应考虑膜材力学性能的正交各向异性，宜使结构主应力方向与织物纤维向
一致。
1.6、膜结构的连接节点包括膜片与膜片连接节点和膜面与支承结构连接节点。
根据支承体系的不同，可分为膜面与柔性支承结构节点和膜面与刚性支承结构节点。
接照所处部位不同，可分为中间节点和边界节点。
1.7、膜结构的连接构造应考虑结构的形状、荷载、制造、安装等条件，使结构安全、可靠、确保力的传递，并能适应可能的位移和转动。
1.8、膜面与支承结构连接节点必须具有足够的强度和刚度，不得先于连接的构件和膜材而破坏，也不应产生影响受力性能的变形。
1.9、膜片连接处应保持高度水密性，应进行抗剥离测试，并应防止织物磨损、撕裂。
连接处的金属构件应有防止腐蚀的措施。
连接构件造应充分考虑膜材蠕变的影响。
2、膜片连接的构造原则
2.1、膜片之间可用热融合、缝合或机械连接，如图：
(a)热融合
(b)缝合
(c)机械连接
2.2、膜片连接处的膜材强度，应由制作单位工艺保证。
当工程需要时，应由试验验证。
2.3、膜片与膜片之间的接缝位置应依据建筑要求、结构要求、经济要求等因素综合确定。
2.4、膜面的拼接纹路应根据膜材主要受力经纬方向合理安排，宜采用纬向拼接、经向拼接和树状拼接三种方法。
2.5、屋面膜片宜反搭接，搭接接缝应考虑防水要求，见图：
标准搭接缝示意图
2.6、接缝数量宜少。
接缝附近和可能产生应力集中的部位宜用斜向增强片进行加强。
避免接缝的交叉和叠合。
2.7、膜面上主要受力缝的拼接宜采用热融合方法进行连接。
3、膜面与支承结构连接的构造原则：
3.1、膜结构中的夹具应使膜面的应力均匀地传递而不产生应力集中。
膜面夹具系统应能承受膜面上的应力，不能发生扭风变形。
夹具与膜面之间需辅以衬垫，并应连续安全地夹住膜材边缘，与膜面之间需辅以衬垫。
(见下图)夹具系统承受的应力应满下列要求：1承受已确定的膜面上的应力。
2承受来自单边的膜面应力。
边缘构件夹具系列示意图
3.2、膜面边缘与支承结构边缘之间的连接可采用绳边和夹具，绳边夹在夹具之间。
夹具宜用铝合金材料或镀锌钢板制成。
紧固件宜用不锈钢材料或镀锌钢板。
见图:
(a)与支承边缘刚性连接
(b)
(c)与支承边缘柔性连接
(d)
3.3、当膜面依靠钢结构或索支承时，宜将膜片间的接缝设置在这些支承部件的位置，以减小对视觉效果的影响。
（见图a）如果索比较小，则应在膜材与索或钢构件之间设耐磨的衬垫（见图b）。
裸露的索可设置涂塑层可加上保护套使用。
(a)覆在钢构上的膜面接缝
(b)覆在索上的膜节点构造
3.4、膜面边缘与索的连接常用有单边连接和双边连接两种方法。
1单边连接中索被织物套包裹起来，（见图a）可采用夹具夹住膜面的边索（见图b）
(a)膜-索织物套单边连接 (b)膜-索夹具单边连接
2双边连接可采用夹具系统将膜面与索连接在一起。
（见图c）
(c)膜-索夹具双边连接
3.5、索与索之间的连接构造应保证连接处有足够的伸缩性，以适应可能的位移和旋转。
当汇交于一点时，应消除偏心现象。
如下图所示：
常用的连接盘示意图
3.6、不同方向的交叉索之间应采用夹具连接，夹具的构造和连接方式可按下列几种形式选用：
1U形连接。
（见图a） 2夹板连接。
（见图b）(a)U形夹连接
(b)夹板连接
3.7、索的端部连接件可选用下列几种形式：
1挤压螺杆。
（见图a） 2挤压式连接环。
（见图b）
3冷铸式连接环。
（见图c） 4冷铸螺杆。
（见图d）(a)挤压螺杆
(b)挤压式连接环
(c)冷铸式连接环 (d)冷铸式螺杆
4、支承结构与锚固：
4.1、膜、索、可通过端部构件、连接钢板与桅杆进行连接。
以下几种常用的桅杆顶部节点构造示意图：
(a)锚具连接 (b)连接钢板固定
(c)膜蓬顶固定
4.2、索与桅杆的连接处和膜材与桅杆的连接处不宜在同一点上，所造成的偏心宜在设计
中给予考虑。
4.3、索与刚性支承结构的类型可采用下列形式：
1、索与刚性支承结构边缘的连接,（见图a）和（见图b）
2、索与地锚的连接，（见图c） (b)索与桁架连接
(a)膜、索与支承构件连接
(c)索与地锚连接
4.4、索与钢筋混凝土构件或钢结构构件连接处应采用柔性材料或采用构造措施保护拉索，以免索损坏或弯折。
4.5、当索与膜在边界的连接位置不一致，宜考虑在边缘构件上产生的附加内力。
4.6、支承结构应参照有关规范进行强度、刚度设计，并且应验算在膜面出现突然性局部损坏的情况下结构的稳定性。
4.7、索的锚固体系应根据耐久性、建筑场地表面、基础构造及土壤条件等具体情况选用重力、板式阻力、蘑菇式阻力、阻力墙、拉力桩、摩擦等各种类型，见下图所示：
(a)重力式锚固体系(b)板式阻力锚固体系
(c)蘑菇式阻力锚固体系(d)阻力墙锚固体系
(e)拉力桩锚固体系(f)摩擦锚固体系
4.8索的锚固体系的抗拔能力应根据锚固体系类型、地基条件和使用年限等因素确定，并应经现场调查和土质试验确定抗拔强度。
