火灾自动报警系统施工及验收规范表格GB50162007
火灾自动报警系统验收规范

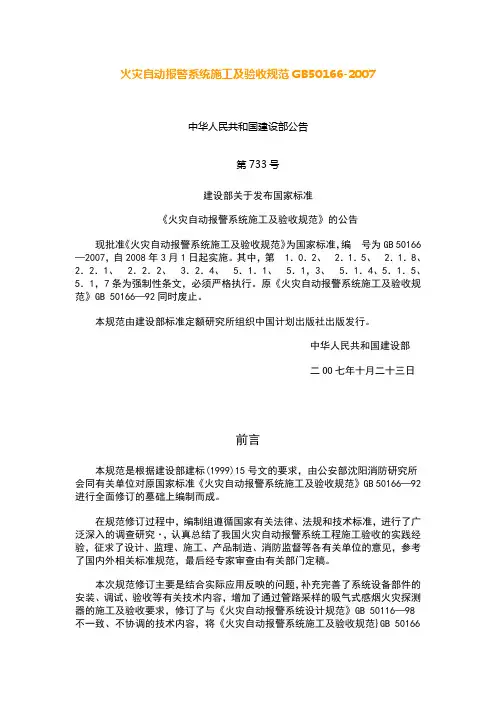

火灾自动报警系统施工及验收规范GB50166-2007中华人民共和国建设部公告第733号建设部关于发布国家标准《火灾自动报警系统施工及验收规范》的公告现批准《火灾自动报警系统施工及验收规范》为国家标准，编号为GB 50166—2007，自2008年3月1日起实施。
其中，第 1．0．2、 2．1．5、 2．1．8、2．2．1、 2．2．2、 3．2．4、 5．1．1、 5．1，3、 5．1．4、5．1．5、5．1，7条为强制性条文，必须严格执行。
原《火灾自动报警系统施工及验收规范》GB 50166—92同时废止。
本规范由建设部标准定额研究所组织中国计划出版社出版发行。
中华人民共和国建设部二OO七年十月二十三日前言本规范是根据建设部建标(1999)15号文的要求，由公安部沈阳消防研究所会同有关单位对原国家标准《火灾自动报警系统施工及验收规范》GB 50166—92进行全面修订的墓础上编制而成。
在规范修订过程中，编制组遵循国家有关法律、法规和技术标准，进行了广泛深入的调查研究·，认真总结了我国火灾自动报警系统工程施工验收的实践经验，征求了设计、监理、施工、产品制造、消防监督等各有关单位的意见，参考了国内外相关标准规范，最后经专家审查由有关部门定稿。
本次规范修订主要是结合实际应用反映的问题，补充完善了系统设备部件的安装、调试、验收等有关技术内容，增加了通过管路采样的吸气式感烟火灾探测器的施工及验收要求，修订了与《火灾自动报警系统设计规范》GB 50116—98不一致、不协调的技术内容，将《火灾自动报警系统施工及验收规范}GB 50166—92中系统运行一节改写为系统使用和维护，以强化系统的维护使用，并对规范从格式到内容的编写进行了全面修改，进一步明确了建设、施工、监理单位在施工及验收中的工作职责、工作程序，补充修改了施工及验收工作中需要填写的各类表格。
本规范以黑体字标志的条文为强制性条文，必须严格执行。

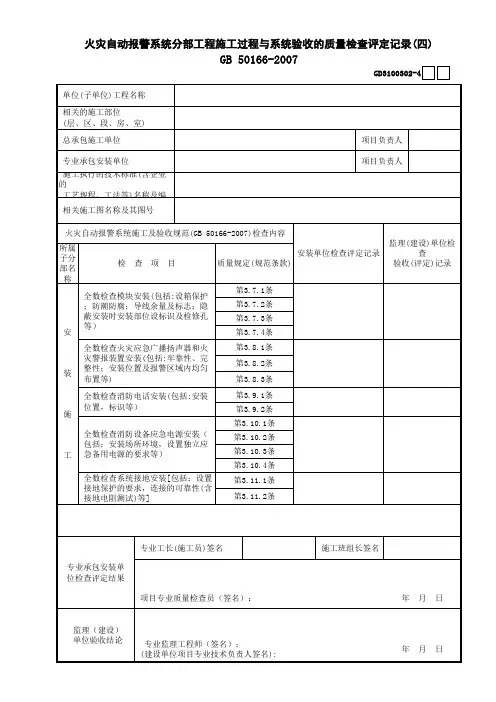

【工程常用表格】火灾自动报警系统施工过程质量检查验收(评定)记录(04)
GB 50166-2007
GD3100302-4 单位(子单位)工程名称 相关的施工部位 (层、区、段、房、室) 总承包施工单位 专业承包安装单位 施工执行的技术标准(含企业 的 工艺规程、工法等)名称及编 相关施工图名称及其图号 火灾自动报警系统施工及验收规范(GB 50166-2007)检查内容 所属 子分 部名 称 安装单位检查评定记录 检 查 项 目 质量规定(规范条款) 第3.7.1条 第3.7.2条 第3.7.3条 第3.7.4条 第3.8.1条 第3.8.2条 第3.8.3条 第3.9.1条 第3.9.2条 第3.10.1条 全数检查消防设备应急电源安装（ 包括：安装场所环境，设置独立应 急备用电源的要求等） 全数检查系统接地安装[包括：设置 接地保护的要求，连接的可靠性(含 接地电阻测试)等] 第3.10.2条 第3.10.3条 第3.10.4条 第3.11.1条 第3.11.2条 监理(建设)单位检 查 验收(评定)记录 项目负责人 项目负责人
安
全数检查模块安装(包括:设箱保护 ；防潮防腐；导线余量及标志；隐 蔽安装时安装部位设标识及检修孔 等） 全数检查火灾应急广播扬声器和火 灾警报装置安装(包括:牢靠性、完 整性；安装位置及报警区域内均匀 布置等) 全数检查消防电话安装(包括:安装 位置，标识等）
装
施
工
专业工长(施工员)签名 专业承包安装单 位检查评定结果 项目专业质量检查员（签名）：施工班组长签名年月日
监理（建设） 单位验收结论
专业监理工程师（签名）： (建设单位项目专业技术负责人签名):
年
月
日
火灾自动报警系统全部检验批质量验收记录表

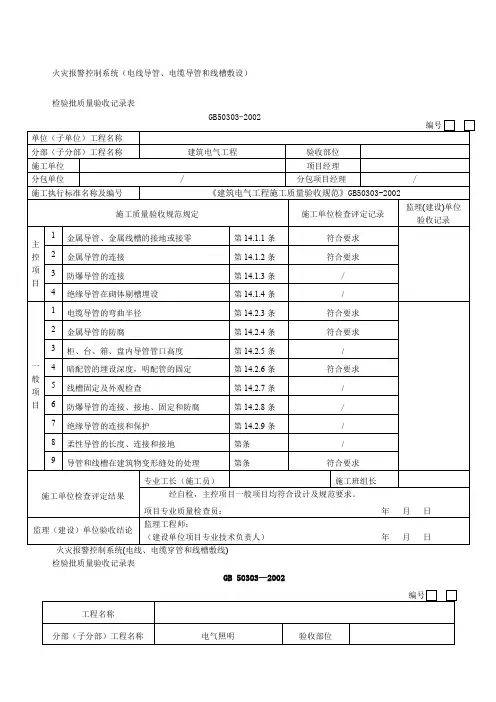

火灾报警控制系统（电线导管、电缆导管和线槽敷设）检验批质量验收记录表GB50303-2002单位（子单位）工程名称分部（子分部）工程名称建筑电气工程验收部位施工单位项目经理分包单位/ 分包项目经理/ 施工执行标准名称及编号《建筑电气工程施工质量验收规范》GB50303-2002施工质量验收规范规定施工单位检查评定记录监理(建设)单位验收记录主控项目1 金属导管、金属线槽的接地或接零第14.1.1条符合要求2 金属导管的连接第14.1.2条符合要求3 防爆导管的连接第14.1.3条／4 绝缘导管在砌体剔槽埋设第14.1.4条/一般项目1 电缆导管的弯曲半径第14.2.3条符合要求2 金属导管的防腐第14.2.4条符合要求3 柜、台、箱、盘内导管管口高度第14.2.5条/4 暗配管的埋设深度，明配管的固定第14.2.6条符合要求5 线槽固定及外观检查第14.2.7条/6 防爆导管的连接、接地、固定和防腐第14.2.8条／7 绝缘导管的连接和保护第14.2.9条/8 柔性导管的长度、连接和接地第条/9 导管和线槽在建筑物变形缝处的处理第条符合要求施工单位检查评定结果专业工长（施工员）施工班组长经自检，主控项目一般项目均符合设计及规范要求。
项目专业质量检查员：年月日监理（建设）单位验收结论监理工程师：（建设单位项目专业技术负责人）年月日火灾报警控制系统(电线、电缆穿管和线槽敷线)检验批质量验收记录表GB 50303—2002工程名称分部（子分部）工程名称电气照明验收部位编号编号施工单位项目经理分包单位/ 分包项目经理/ 施工执行标准名称及编号《建筑电气工程施工质量验收规范》GB50303-2002施工质量验收规范的规定施工单位自检记录监理(建设)单位验收记录主控项目1 交流单芯电缆不得单独穿于钢导管内2 电线穿管3爆炸危险环境照明线路的电线、电缆选用和穿管一般项目1 电线、电缆管内清扫和管口处理2同一建筑物、构筑物内电线绝缘层颜色的选择3 线槽敷线施工单位检查评定结果专业工长（施工员）施工班组长经自检，主控项目一般项目均符合设计及规范要求。
火灾自动报警系统全部检验批质量验收记录表

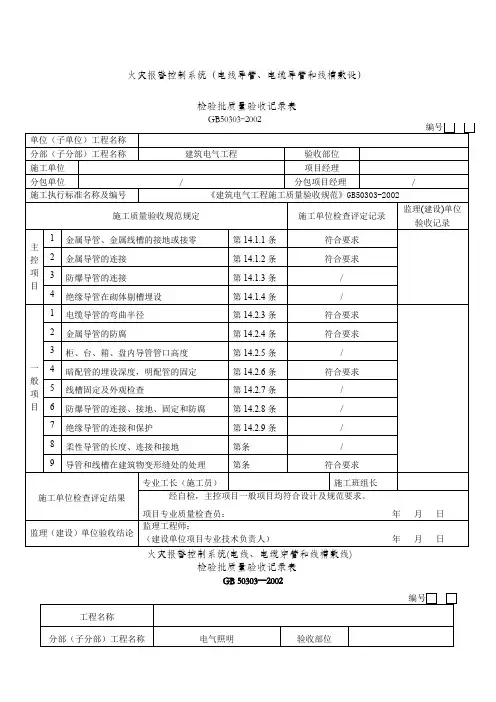

火灾报警控制系统（电线导管、电缆导管和线槽敷设）检验批质量验收记录表GB50303-2002单位（子单位）工程名称分部（子分部）工程名称建筑电气工程验收部位施工单位项目经理分包单位/ 分包项目经理/ 施工执行标准名称及编号《建筑电气工程施工质量验收规范》GB50303-2002施工质量验收规范规定施工单位检查评定记录监理(建设)单位验收记录主控项目1 金属导管、金属线槽的接地或接零第14.1.1条符合要求2 金属导管的连接第14.1.2条符合要求3 防爆导管的连接第14.1.3条／4 绝缘导管在砌体剔槽埋设第14.1.4条/一般项目1 电缆导管的弯曲半径第14.2.3条符合要求2 金属导管的防腐第14.2.4条符合要求3 柜、台、箱、盘内导管管口高度第14.2.5条/4 暗配管的埋设深度，明配管的固定第14.2.6条符合要求5 线槽固定及外观检查第14.2.7条/6 防爆导管的连接、接地、固定和防腐第14.2.8条／7 绝缘导管的连接和保护第14.2.9条/8 柔性导管的长度、连接和接地第条/9 导管和线槽在建筑物变形缝处的处理第条符合要求施工单位检查评定结果专业工长（施工员）施工班组长经自检，主控项目一般项目均符合设计及规范要求。
项目专业质量检查员：年月日监理（建设）单位验收结论监理工程师：（建设单位项目专业技术负责人）年月日火灾报警控制系统(电线、电缆穿管和线槽敷线)检验批质量验收记录表GB 50303—2002工程名称分部（子分部）工程名称电气照明验收部位编号编号施工单位项目经理分包单位/ 分包项目经理/ 施工执行标准名称及编号《建筑电气工程施工质量验收规范》GB50303-2002施工质量验收规范的规定施工单位自检记录监理(建设)单位验收记录主控项目1 交流单芯电缆不得单独穿于钢导管内2 电线穿管3爆炸危险环境照明线路的电线、电缆选用和穿管一般项目1 电线、电缆管内清扫和管口处理2同一建筑物、构筑物内电线绝缘层颜色的选择3 线槽敷线施工单位检查评定结果专业工长（施工员）施工班组长经自检，主控项目一般项目均符合设计及规范要求。
火灾自动报警系统施工及验收规范 GB50166-2007
2.2 设备、材料进场检验2.2.1 设备、材料及配件进入施工现场应有清单、使用说明书、质量合格证明文件、国家法定质检机构的检验报告等文件。
火灾自动报警系统中的强制认证（认可）产品还应有认证（认可）证书和认证（认可）标识。
检查数量：全数检查。
检验方法：查验相关材料。
2.2.2 火灾自动报警系统的主要设备应是通过国家认证（认可）的产品。
产品名称、型号、规格应与检验报告一致。
检查数量：全数检查。
检验方法：核对认证（认可）证书、检验报告与产品。
2.2.3 火灾自动报警系统中非国家强制认证（认可）的产品名称、型号、规格应与检验报告一致。
检查数量：全数检查。
检验方法：核对检验报告与产品。
2.2.4 火灾自动报警系统设备及配件表面应无明显划痕、毛刺等机械损伤，紧固部位应无松动。
检查数量：全数检查。
检验方法：观察检查。
2.2.5 火灾自动报警系统设备及配件的规格、型号应符合设计要求。
检查数量：全数检查。
检验方法：核对相关资料。
3 系统施工3.1 一般规定3.1.1 火灾自动报警系统施工前，应具备系统图、设备布置平面图、接线图、安装图以及消防设备联动逻辑说明等必要的技术文件。
3.1.2 火灾自动报警系统施工过程中，施工单位应做好施工（包括隐蔽工程验收）、检验（包括绝缘电阻、接地电阻）、调试、设计变更等相关记录。
3.1.3 火灾自动报警系统施工过程结束后，施工方应对系统的安装质量进行全数检查。
3.1.4 火灾自动报警系统竣工时，施工单位应完成竣工图及竣工报告。
3.2 布线3.2.1 火灾自动报警系统的布线，应符合现行国家标准《建筑电气装置工程施工质量验收规范》GB 50303 的规定。
检查数量：全数检查。
检验方法：观察检查。
3.2.2 火灾自动报警系统布线时，应根据现行国家标准《火灾自动报警系统设计规范》GB 50116 的规定，对导线的种类、电压等级进行检查。
检查数量：全数检查。
检验方法：观察检查。
3.2.3 在管内或线槽内的布线，应在建筑抹灰及地面工程结束后进行，管内或线槽内不应有积水及杂物。
火灾自动报警系统验收规范
火灾自动报警系统验收规范-CAL-FENGHAI.-(YICAI)-Company One1火灾自动报警系统施工及验收规范GB50166-2007中华人民共和国建设部公告第733号建设部关于发布国家标准《火灾自动报警系统施工及验收规范》的公告现批准《火灾自动报警系统施工及验收规范》为国家标准，编号为GB 50166—2007，自2008年3月1日起实施。
其中，第 1．0．2、 2．1．5、 2．1．8、 2．2．1、 2．2．2、 3．2．4、 5．1．1、 5．1，3、 5．1．4、5．1．5、5．1，7条为强制性条文，必须严格执行。
原《火灾自动报警系统施工及验收规范》GB 50166—92同时废止。
本规范由建设部标准定额研究所组织中国计划出版社出版发行。
中华人民共和国建设部二OO七年十月二十三日前言本规范是根据建设部建标(1999)15号文的要求，由公安部沈阳消防研究所会同有关单位对原国家标准《火灾自动报警系统施工及验收规范》GB 50166—92进行全面修订的墓础上编制而成。
在规范修订过程中，编制组遵循国家有关法律、法规和技术标准，进行了广泛深入的调查研究·，认真总结了我国火灾自动报警系统工程施工验收的实践经验，征求了设计、监理、施工、产品制造、消防监督等各有关单位的意见，参考了国内外相关标准规范，最后经专家审查由有关部门定稿。
本次规范修订主要是结合实际应用反映的问题，补充完善了系统设备部件的安装、调试、验收等有关技术内容，增加了通过管路采样的吸气式感烟火灾探测器的施工及验收要求，修订了与《火灾自动报警系统设计规范》GB 50116—98不一致、不协调的技术内容，将《火灾自动报警系统施工及验收规范}GB 50166—92中系统运行一节改写为系统使用和维护，以强化系统的维护使用，并对规范从格式到内容的编写进行了全面修改，进一步明确了建设、施工、监理单位在施工及验收中的工作职责、工作程序，补充修改了施工及验收工作中需要填写的各类表格。
火灾自动报警系统全部检验批质量验收记录表
/
分包单位
长沙时代消防设备工程有限公司
分包项目经理
周世中
施工执行标准名称及编号
《火灾自动报警系统施工及验收规范》
施工质量验收规范的规定
施工单位自检记录
监理(建设)单位验收记录
检测项目
1
点型感烟、感温火灾探测器的安装与位置
合格
合格
2
线型红外光束感烟火灾探测器的安装与位置
合格
3
缆式线型感温火灾探测器在桥架、变压器设备上的安装
第3.5.3条
合格
施工单位检查评定结果
专业工长（施工员）
施工班组长
经自检，主控项目一般项目均符合设计及规范要求。
项目专业质量检查员：
年月日
监理（建设）单位验收结论
专业监理工程师：
（建设单位项目专业技术负责人）
年月日
消防应急广播检验批工程质量验收记录表
编号
GB50166-2007
工程名称
分部（子分部）工程名称
合格
4
敷设在顶棚下方的线型差温火灾探测器的距离，控测器相邻的水平安装与距离
合格
5
可燃气体探测器的安装
合格
6
通过管路采样的吸气式感烟火灾探测器的安装
合格
7
点型火焰探测器和图像型火灾探测器的安装
合格
8
探测器底座的安装与导线连接
合格
9
探测器底座的导线连接及标志
合格
10
探测器底座的穿线孔及保护
合格
11
探测器报警灯的朝向位置
施工单位自检记录
监理(建设)单位验收记录
主控项目
1
金属电缆桥架、支架和引入、引出的金属导管的接地和接零
【工程常用表格】火灾自动报警系统施工过程质量检查验收(评定)记录(12)
相关的施工部位 (层、区、段、房、室)
总承包施工单位 专业承包安装单位
施工执行的技术标准(含企业的 工艺规程、工法等)名称及编号
项目负责人 项目负责人
相关施工图名称及其图号 火灾自动报警系统施工及验收规范(GB 50166-2007)检查内容 所属 序 子分 部名 号 称 1 2 3 系 4 5 6 统 7 8 验 9 10 11 收 12 13 14 15 检 查 项 目 质量规定 (规范条款) 第5.3.1条 第5.3.2条 第5.3.3条 第5.3.4条 第5.3.5条 第5.3.6条 第5.3.7条 第5.3.8条 第5.3.9条 第5.3.10条 第5.3.11条 第5.3.12条 第5.3.13条 第5.3.14条 第5.3.15条 专业工长(施工员)签名 专业承包安装单 位检查评定结果 项目专业质量检查员（签名）： 监理（建设） 单位验收结论 年 月 日 施工班组长签名 安装单位检查评定记录 监理(建设)单位检查 验收(评定)记录
布线(按GB50303及GB50166之3.2节) 技术文件资料 火灾报警控制器 点型火灾探测器 线型感温火灾探测器 红外光束感烟火灾探测器 管路采样吸气式火灾探测器 点型火焰探测器和图像型火灾探测器 手动火灾报警按钮 消防联动控制器 消防电气控制装置 区域显示器(火灾显示盘) 可燃气体报警控制器 可燃气体探测器 消防电话
专业监理工程师（签名）： (建设单位项目专业技术负责人签名):
年
月
日
注：系统验收中对指定装置、子系统的安装位置、施工质量和功能、抽检方法和比例，以及合格与否的判定 标 准等均按GB50166国标第5.1.3～5.1.7条规定执行。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
表A 火灾自动报警系统分部、子分部、分项工程划分表
表B 施工现场质量管理检查记录
表C.0.2 火灾自动报警系统施工过程检查记录
注：施工过程若用到其它表格，则应作为附件一并归档。
．续表 C.0.3
注：施工过程若用到其它表格，则应作为附件一并归档。
．
表C.0.4 火灾自动报警系统施工过程检查记录
注：施工过程若用到其它表格，则应作为附件一并归档。
．续表 C.0.4
注：施工过程若用到其它表格，则应作为附件一并归档。
．续表 C.0.4
注：施工过程若用到其它表格，则应作为附件一并归档。
．续表 C.0.4
注：施工过程若用到其它表格，则应作为附件一并归档。
．
表B 火灾自动报警系统工程质量控制资料核查记录
表L.1 火灾自动报警系统工程验收记录
注：分部工程质量验收由建设单位项目负责人组织施工单位项目经理、总监理工程师和设计单位项目负责人等进行。
．表E.1 续火灾自动报警系统工程验收记录
注：分部工程质量验收由建设单位项目负责人组织施工单位项目经理、总监理工程师和设计单位项目负责人等进行。
．附录F 日常维护检查记录。
