串行 RapidIO 连接功能增强了 DSP 协处理能力基于 Virtex-5 LXT FPGA 的 SRIO IP 解决方案提供真实双向数据流,大大增强连接功能Navneet Rao 时间:2008年07月31日字体: 大中小关键词:<"cblue" "/search/?q=处理能力" target='_blank'>处理能力<"cblue" "/search/?q=高速通信" target='_blank'>高速通信<"cblue""/search/?q=手机通信" target='_blank'>手机通信<"cblue" "/search/?q=数据处理"target='_blank'>数据处理<"cblue" "/search/?q=通信标准" target='_blank'>通信标准目前,对<"cblue" "/search/?q=高速通信" title="高速通信">高速通信与超快计算的需求正与日俱增。
有线和无线<"cblue" "/search/?q=通信标准"title="通信标准">通信标准的应用随处可见,<"cblue""/search/?q=数据处理" title="数据处理">数据处理架构每天都在扩展。
较为普遍的有线通信方式是以太网(LAN、WAN 和 MAN 网络)。
串行 RapidIO 高中性能嵌入式互连技术

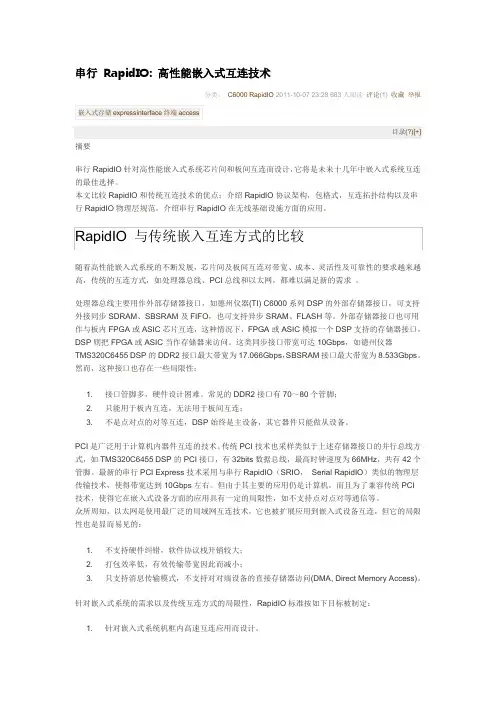

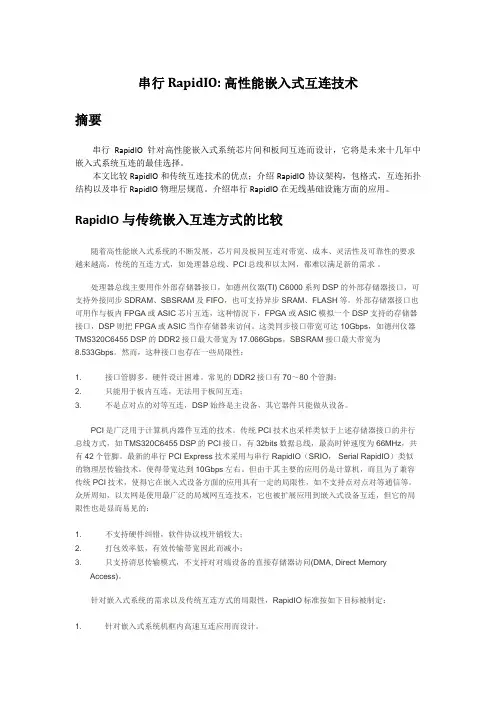

串行 RapidIO: 高性能嵌入式互连技术摘要串行RapidIO针对高性能嵌入式系统芯片间和板间互连而设计,它将是未来十几年中嵌入式系统互连的最佳选择。
本文比较RapidIO和传统互连技术的优点;介绍RapidIO协议架构,包格式,互连拓扑结构以及串行RapidIO物理层规范。
介绍串行RapidIO在无线基础设施方面的应用。
RapidIO 与传统嵌入互连方式的比较随着高性能嵌入式系统的不断发展,芯片间及板间互连对带宽、成本、灵活性及可靠性的要求越来越高,传统的互连方式,如处理器总线、PCI总线和以太网,都难以满足新的需求。
处理器总线主要用作外部存储器接口,如德州仪器(TI) C6000系列DSP的外部存储器接口,可支持外接同步SDRAM、SBSRAM及FIFO,也可支持异步SRAM、FLASH等。
外部存储器接口也可用作与板内FPGA或ASIC芯片互连,这种情况下,FPGA或ASIC模拟一个DSP支持的存储器接口,DSP则把FPGA或ASIC当作存储器来访问。
这类同步接口带宽可达10Gbps,如德州仪器TMS320C6455 DSP的DDR2接口最大带宽为17.066Gbps,SBSRAM接口最大带宽为8.533Gbps。
然而,这种接口也存在一些局限性:1. 接口管脚多,硬件设计困难。
常见的DDR2接口有70~80个管脚;2. 只能用于板内互连,无法用于板间互连;3. 不是点对点的对等互连,DSP始终是主设备,其它器件只能做从设备。
PCI是广泛用于计算机内器件互连的技术。
传统PCI技术也采样类似于上述存储器接口的并行总线方式,如TMS320C6455 DSP的PCI接口,有32bits数据总线,最高时钟速度为66MHz,共有42个管脚。
最新的串行PCI Express技术采用与串行RapidIO(SRIO, Serial RapidIO)类似的物理层传输技术,使得带宽达到10Gbps左右。
但由于其主要的应用仍是计算机,而且为了兼容传统PCI技术,使得它在嵌入式设备方面的应用具有一定的局限性,如不支持点对点对等通信等。
利用串行 RapidIO 连接功能增强DSP协处理能力

利用串行RapidIO 连接功能增强DSP 协处理能力
目前,对高速通信与超快计算的需求正与日俱增。
有线和无线通信标
准的应用随处可见,数据处理架构每天都在扩展。
较为普遍的有线通信方式是
以太网(LAN、WAN 和MAN 网络)。
手机通信是最为常见的无线通信方式,由应用了DSP 的架构实现。
电话作为语音连接的主要工具,目前正在不断满足日益增强的语音、视频和数据要求。
系统设计人员在创建架构时不仅需考虑三网合一模式这一高端需求,还
需满足以下要求:高性能;低延迟;较低的系统成本(包括NRE);可扩展、可延伸架构;集成现成(OTS) 组件;分布式处理;支持多种标准和协议。
这些挑战涉及到两个主要方面:有线或无线架构中计算平台/箱间的连接以及这些平台/箱中的具体计算资源。
计算平台间的连接
基于标准的连接目前较为普遍。
并行连接标准(PCI、PCI-X、EMIF)可以满足现在的需求,但在扩展性和延伸性方面略显不足。
随着基于包处理方式的
出现,使用趋势明显偏向高速串行连接(见图1)。
图1 串行连接趋势
台式电脑和网络工业已采用了PCI Express (PCIe) 和千兆位以太网/XAUI 等标准。
不过,无线架构中数据处理系统的互连要求略有不同,其特点是:低引脚数;背板芯片对芯片连接;带宽和速度可扩展;DMA 和信息传输;支持复杂的可扩展拓扑;多点传输;高可靠性;绝对时刻同步;服务质量(QoS)。
串行RapidIO (SRIO) 协议标准可轻易满足并超过大多数上述要求。
因此,SRIO 成了无线架构设备中数据平面连接的主要互连。
RapidIO规范介绍

1.RapidIO的简介RapidIO互连架构是一个开放的标准,满足了嵌入式基础设施在应用方面的广泛需要。
可行的应用包括连接多处理器、存储器、网络设备上的存储器映射I/O 器件、存储子系统和通用计算平台。
RapidIO互连定义包括两类技术:面向高性能微处理器及系统互连的并行接口;面向串行背板、DSP和相关串行控制平面应用的串行接口。
串行和并行RapidIO具有相同的编程模型、事务处理和寻址机制。
RapidIO支持的编程模型包括基本存储器映射I/O事务、基于端口的消息传递和基于硬件一致性的全局共享分布式存储器。
RapidIO也提供各种错误检测机制,还提供定义良好的硬件和基于软件的架构以报告并纠正传输错误。
RapidIO互连被定义为分层结构,在保证后向兼容性的同时提供了可扩展性和未来增强的可能。
串行RapidIO是物理层采用串行差分模拟信号传输的RapidIO标准。
SRIO1.x 标准支持的信号速度为1.25GHz、2.5GHz、3.125GHz;正在制定的RapidIO2.0标准将支持5GHz、6.25GHz.RapidIO互连技术RapidIO采用三层分级体系结构。
逻辑层规范位于最高层,定义全部协议和包的格式,它们为端点器件发起和完成事务提供必要的信息。
传输层规范在中间层,定义RapidIO地址空间和在端点器件间传输所需的路由信息。
物理层规范在整个分级结构层的底部,包括器件级接口的细节,如包传输机制、流量控制、电气特性和低级错误管理。
RapidIO技术主要面向高性能嵌入式系统的互连通信,它采用高性能LVDS 技术,可以在4对差分线上实现10Gbps的有效传输速率,而且具有万兆以太网、PCI express更高的传输效率。
由于RapidIO在路由、交换、容错纠错、使用方便性上有较完善的考虑,可以实现基于硬件的高性能可靠数据传输,所以必将在嵌入式系统、3G和3G之后的Beyond3G、4G移动通信基站、高性能数字信号处理系统等中得到广泛应用。
串行 RapidIO

随着高性能嵌入式系统的不断发展,芯片间及板间互连对带宽、成本、灵活性及可靠性的要求越来越高,传统的互连方式,如处理器总线、PCI总线和以太网,都难以满足新的需求。
处理器总线主要用作外部存储器接口,如德州仪器(TI) C6000系列DSP的外部存储器接口,可支持外接同步SDRAM、SBSRAM及FIFO,也可支持异步SRAM、FLASH等。
外部存储器接口也可用作与板内FPGA或ASIC芯片互连,这种情况下,FPGA或ASIC模拟一个DSP支持的存储器接口,DSP则把FPGA或ASIC当作存储器来访问。
这类同步接口带宽可达10Gbps,如德州仪器TMS320C6455 DSP的DDR2接口最大带宽为17.066Gbps,SBSRAM接口最大带宽为8.533Gbps。
然而,这种接口也存在一些局限性:1. 接口管脚多,硬件设计困难。
常见的DDR2接口有70~80个管脚;2. 只能用于板内互连,无法用于板间互连;3. 不是点对点的对等互连,DSP始终是主设备,其它器件只能做从设备。
PCI是广泛用于计算机内器件互连的技术。
传统PCI技术也采样类似于上述存储器接口的并行总线方式,如TMS320C6455 DSP的PCI接口,有32bits数据总线,最高时钟速度为66MHz,共有42个管脚。
最新的串行PCI Express技术采用与串行RapidIO(SRIO,Serial RapidIO)类似的物理层传输技术,使得带宽达到10Gbps左右。
但由于其主要的应用仍是计算机,而且为了兼容传统PCI技术,使得它在嵌入式设备方面的应用具有一定的局限性,如不支持点对点对等通信等。
众所周知,以太网是使用最广泛的局域网互连技术,它也被扩展应用到嵌入式设备互连,但它的局限性也是显而易见的:1. 不支持硬件纠错,软件协议栈开销较大;2. 打包效率低,有效传输带宽因此而减小;3. 只支持消息传输模式,不支持对对端设备的直接存储器访问(DMA, Direct Memory Access)。
基于FPGA实现DSP与Rapid IO网络互联范文

基于FPGA实现DSP与Rapid IO网络互联1 引言随着通讯系统的数据处理量日益增大,过去总线形式的体系结构逐渐成为约束处理能力进一步提升的瓶颈。
本文首先简单介绍了嵌入式设计中总线结构的演化过程,从而引出新一代点对点串行交换结构RapidIO。
在密集型实时信号处理应用中,DSP 由于其本身结构特点具有不可替代的位置。
但是遗憾的是目前很多DSP不具有RapidIO 接口,而且也没有ASIC 能够为这些DSP提供RapidIO接口。
为了在RapidIO 网络中充分利用DSP 数据处理的优势,我们采用FPGA 做一个转接桥逻辑,将DSP 的总线连接到一个RapidIO 的IP 核,从而实现DSP 和RapidIO 网络的互联。
2 总线结构概述2.1 总线结构的演化高速通信和超快速计算的需求日益增大,使得多处理器以及各种外部设备协同工作才能满足实时快速的要求。
传统的系统中,这些处理器、处理器簇、外设之间的数据交互是基于并行的共享总线方式进行。
从单分段总线到级联的多分段总线,这些基于共享总线的体系结构中,所有的设备通讯竞争带宽,这样交互数据成为了整体系统性能的瓶颈。
不仅如此,并行总线所需要的大量IO 引脚也给系统的电器性能和机械性能带来相当的考验。
因此,提高系统性能就迫切需要一种新的体系结构。
目前新型的体系结构是基于点对点串行交换结构的体系。
相比传统的并行共享总线结构,串行交换结构中的两个端点交互数据不影响其他端点之间的数据交互,从而大大提高了系统带宽,除此之外,串行交换结构所需要的引脚也大大减少了,而且串行结构采用的差分线连接也提高了信号传输的距离和可靠性。
当前流行的串行交换结构主要有PCI-Express,InfiniBand,RapidIO 等。
这些总线结构的应用范围既有交叉有各有侧重。
2.2 RapidIO 交换结构RapidIO 互连架构,它的设计与最流行的集成通信处理器、主机处理器以及网络数字信号处理器相兼容,是高性能包交换互连技术。
RapidIO:高性能嵌入式系统的互连架构

RapidIO:高性能嵌入式系统的互连架构引言本文介绍RapidIO,一个高性能,引脚数小,包交换系统结构互连架构。
这个互连架构是一个能满足大量嵌入式应用的开放式的标准。
这个互连主要是为一个内部系统接口设计的,可以将片与片,板与板之间的对话从1Gbit/S提高到60Gbit/S。
RapidIO的互连类型是:1、高性能的微处理器及系统连接的并行方式;2、串连背板、DSP及混合式串行控制板应用中的串行方式。
并行方式和串行方式共用逻辑层、传输层和物理层。
RapidIO也提供一个非常灵敏的错误管理系统以及纠错系统。
RapidIO互连技术是用分层架构来定义的,这样可以带来很多方便之处。
介绍处理器和嵌入式系统的发展持续呈现指数上升的趋势,而与之相对应的处理器总线传送能力的增长却相对缓慢的多,这就导致了由时钟频率表征的CPU的性能和由总线频率表征的CPU可用的总线带宽之间的差距不断在变大,互连总线成为高速运算和处理系统的瓶颈。
现代的高性能计算系统和网络存储系统需要更高速率的数据传送。
高带宽、低延迟,高可靠性成为衡量一个总线技术的基本要求。
为什么是RapidIO?以及RapidIO的发展前景首先,传统总线存在很多问题。
传统总线多采用并线总线的工作方式,这类总线一般分为三组:数据线,地址线和控制线。
实现此类总线互连的器件所需引脚数较多。
这给器件封装、测试、焊接都带来了一些问题,如果要将这种总线用于系统之间的通过背板的互连,由此带来的困难就可想而知。
为了提高总线的传输能力,传统总线多采用增加数据总线的宽度或是增加总线的频率的方式来实现。
增加总线频率和数据带宽虽然一定程度上满足了人们对高速数据传送的需求,但同时也带来了一些新的问题。
更宽的总线导致器件引脚数的增加,从而增加封装尺寸,当然带来成本上的增加。
Rapid IO 是针对嵌入式系统的独特互连需求而提出的,那么我们首先来说明嵌入式系统互连的一些基本需求:嵌入式系统需要的是一种标准化的互连设计,要满足以下几个基本的特点:高效率、低系统成本,点对点或是点对多点的通信,支持DMA操作,支持消息传递模式交换数据,支持分散处理和多主控系统,支持多种拓朴结构;另外,高稳定性和QOS也是选择嵌入式系统总线的基本原则。
DSP中的串行RapidIO总线

引言随着社会信息交流需求的急剧增加、个人移动通信的迅速普及,频谱已成为越来越宝贵的资源。
天线技术采用空分复用(SDMA),利用在信号传播方向上的差别,将同频率、同时隙的信号区分开来。
它可以成倍地扩展通信容量,并和其他复用技术相结合,最大限度地利用有限的频谱资源。
另外在移动通信中,由于复杂的地形、建筑物结构对电波传播的影响,大量用户间的相互影响,产生时延扩散、瑞利衰落、多径、共信道干扰等,使通信质量受到严重影响。
采用智能天线可以有效的解决这个问题。
目前迫切需要解决的是语音、视频和数据三重播放的应用问题。
三重播放的核心集中在连接性和计算能力上。
连接性就是必须实现不同设备、板卡和系统之间数据的高速通信;计算能力指设备、板卡和系统中的处理器能够满足新的复杂的算法要求。
(Digital Signal Processing,简称DSP)是一门涉及许多学科而又广泛应用于许多领域的新兴学科。
20世纪60年代以来,随着计算机和信息技术的飞速发展,数字信号处理技术应运而生并得到迅速的发展。
数字信号处理是一种通过使用数学技巧执行转换或提取信息,来处理现实信号的方法,这些信号由数字序列表示。
在过去的二十多年时间里,数字信号处理已经在通信等领域得到极为广泛的应用。
德州仪器、Freescale等半导体厂商在这一领域拥有很强的实力。
1 串行RapidIO及其结构RapidIO互连技术在2001年完成基本规范。
2003年10月,国际标准组织和国际电工委员会(IEC)一致通过了RapidIO互连规范,即ISO/IEC DIS18372。
目前在系统逻辑器件、FPGA和ASIC器件中已经实现了该技术。
TI公司经过努力,也已经在DSP芯片上实现了该项技术。
串行RapidIO互连架构解决了高性能嵌入式系统在可靠性和互连性方面的挑战。
嵌入式系统是“控制、监视或者辅助装置、机器和设备运行的装置”(devices used to control,monitor,or assiST the operatiON of equipment,machinery or plants)。
