玻璃幕墙 的主要性能指标
幕墙物理性能指标说明
幕墙物理性能介绍幕墙的物理性能等级是依据GB/T15225按照建筑物所在的地区的地理、气候条件、建筑物高度、体型和环境以及建筑物的重要性等选定的，其分级符合国家现行产品《建筑幕墙》JG3035的规定。
（1）风压变形性能按JG3035的规定，风压变形性能分5级，如下表：表中P3为风荷载标准值，其含义是在P3作用下，幕墙主要受力杆件的相对挠度值不应大于L/180（L—杆件长度），其绝对挠度值应在20mm以下。
在幕墙主要受力杆件的设计计算中，还需考虑在风压作用下，计算其设计值，并考虑与地震（温度）等作用的组合。
在这些组合作用下，幕墙主要受力杆件的最大应力不得大于材料的设计强度值。
所以，确定幕墙风压变形指标的关键数值是风荷载标准值。
根据《建筑荷载规范》GB50009-2001中关于建筑外围护结构风荷载值计算的规定。
另外，根据抗震防灾国家重点试验室提供的试验数据的初步结果，大部分区域的50年重现期，10分钟时距的平均风压都低于1.1KPa，局部区域（如屋檐、挑棚边缘处）的50年重现期、10分钟时距的平均风压可能达到1.6KPa。
相比较，风荷载标准值取最安全的，该值对应于风压变形性能级，已能满足本建筑风压变形的要求。
如果要求风压变形性能达到Ⅱ级，则风荷载标准值至少取4KPa。
按此值计算则需增大主要受力杆件的截面尺寸和玻璃的厚度，导致成本增加，仍无必要。
（2）雨水渗漏性能根据JG3035规定，雨水渗漏性能按下表分级。
在《玻璃幕墙工程技术规范》JGJ102-96中4.2.5条规定玻璃幕墙在风荷载标准值除以2.25的风荷载作用下不应发生雨水渗漏。
在任何情况下，玻璃幕墙开启部分的雨水渗漏压力应大于250Pa。
本工程风荷载标准值为1.677KPa，除以2.25后为740Pa，由于需按发生渗漏现象的前级压力差值P作为分级依据，所以本工程雨水渗漏性能等级取为Ⅲ级，按此性能等级设计已能满足使用功能要求。
（3）空气渗透性能：在标准状态下，压力差为10Pa的空气渗透量q为分级依据，其分级指标应符合下表规定。
玻璃幕墙的主要性能指标
幕墙主要性能指标1、基本三性能：①雨水渗透性能（水密性）：·雨水渗透性能系指在风雨同时作用下幕墙透过雨水的能力；雨水渗透性能设计值以作用在幕墙表面的风压标准值除以 2.25作为幕墙固定部分的设计值,可开启部分与固定部分对应。
·雨水渗透性能分级值(KN/m2)·根据幕墙雨水渗透性能不应低于三级,本工程的幕墙雨水渗透性能确定为三级。
②空气渗透性能：·空气渗透性能系指在风压作用下，其开启部分为关闭状况的幕墙透过空气的性能。
以10Pa压差下空气渗透量作为分级值。
·空气渗透性能分级值(KN/m2)·在石材幕墙、玻璃幕墙中，密封胶及胶条形成双道环形密封，气密性良好；·根据与雨水渗透性能相当的原则确定为Ⅲ级。
③风压变形性能：·风压变形性能系指建筑幕墙在与其相垂直的风压作用下，保持正常性能不发生任何损坏的能力；·建筑幕墙性能分级值(KN/m2)·幕墙在风荷载标准值作用下，其主要受力构件中钢型材相对挠度不大于L/300，绝对挠度不大于15mm；铝材相对挠度不大于L/180，绝对挠度不大于20mm，且同时满足。
·本工程最大风压标准值为3KN/ m2，最大设计值为4.2 KN/ m2，根据要求，风压变形性能确定为Ⅱ级；2、其它性能：①耐冲击性能：·耐冲击性能表示幕墙对冰雹、大风时飞来物、飞鸟等撞击的能力；·耐冲击性能运动值分级·符合国家规范并满足本工程要求；根据钢化玻璃所能承受的运动量，本工程幕墙耐撞击性能达到Ⅲ级。
②平面内变形性能：·幕墙的平面内变形性能系指建筑幕墙在地震和大风作用下，建筑物各层之间产生相对位移时，幕墙构件产生水平方向的强制变形后，应予保持的性能。
作为分级依据的相对位移量用不导致构件损坏的位移量与幕墙层高之比(角变位值)表示。
·平面内变形性能根据框架剪力墙结构的层间弹性角变位值为3/650，确定为Ⅲ级。

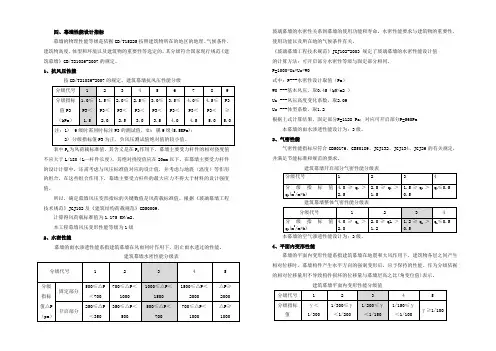

幕墙性能新标准
四、幕墙性能设计指标幕墙的物理性能等级是依据GB/T15225按照建筑物所在的地区的地理、气候条件、建筑物高度、体型和环境以及建筑物的重要性等选定的，其分级符合国家现行规范《建筑幕墙》GB/T21086-2007的规定。
1、抗风压性能按GB/T21086-2007的规定，建筑幕墙抗风压性能分级表中P 3为风荷载标准值，其含义是在P 3作用下，幕墙主要受力杆件的相对挠度值不应大于L/180（L —杆件长度），其绝对挠度值应在20mm 以下。
在幕墙主要受力杆件的设计计算中，还需考虑与风压标准值对应的设计值，并考虑与地震（温度）等作用的组合，在这些组合作用下，幕墙主要受力杆件的最大应力不得大于材料的设计强度值。
所以，确定幕墙风压变形指标的关键数值是风荷载标准值。
根据《玻璃幕墙工程技术规范》JGJ102及《建筑结构荷载规范》GB50009。
计算得风荷载标准值为1.175 KN/m2。
本工程幕墙风压变形性能等级为1级 2、水密性能幕墙的雨水渗透性能系指建筑幕墙在风雨同时作用下，阻止雨水透过的性能。
建筑幕墙水密性能分级表玻璃幕墙的水密性关系到幕墙的使用功能和寿命。
水密性能要求与建筑物的重要性、使用功能以及所在地的气候条件有关。
《玻璃幕墙工程技术规范》JGJ102-2003 规定了玻璃幕墙的水密性能设计值 的计算方法：可开启部分水密性等级与固定部分相同。
P=1000*Uz*Us*W0式中：P---水密性设计取值（Pa ） W0 ---基本风压，取0.45（kN/m2 ） Uz ---风压高度变化系数，取2.09 Us ---体型系数，取1.2根据上式计算结果，固定部分P=1128 Pa ；对应可开启部分P=560Pa本幕墙的雨水渗透性能设计为：3级。
3、气密性能气密性能指标应符合GB50176、GB50189、JGJ132、JGJ134、JGJ26的有关规定，并满足节能标准和规范的要求。
建筑幕墙开启部分气密性能分级表建筑幕墙整体气密性能分级表本幕墙的空气渗透性能设计为：3级。
玻璃幕墙光学性能标准
玻璃幕墙光学性能标准玻璃幕墙是现代建筑中常见的一种外立面装饰材料，它不仅能够美化建筑外观，还能够提供良好的采光性能和保温隔热效果。
在玻璃幕墙的设计和施工过程中，光学性能的标准是至关重要的，它直接影响着幕墙的透光性、反射性、抗紫外线性能等多个方面。
因此，制定和遵守玻璃幕墙光学性能标准对于保障建筑质量和居住环境的舒适度具有重要意义。
首先，玻璃幕墙的透光性能是其最基本的要求之一。
透光性能的标准主要包括透光率、光学均匀性和透射光谱等指标。
透光率是指玻璃幕墙对可见光的透过率，一般要求在80%以上；光学均匀性则是指玻璃幕墙在透光过程中是否存在色差或光斑，应该保持均匀一致；透射光谱则是指玻璃幕墙对不同波长光的透过程度，要求在可见光范围内能够均匀透过，同时对紫外线和红外线的透射要有一定的限制。
其次，玻璃幕墙的反射性能也是需要重点考虑的。
反射性能的标准主要包括反射率、反射均匀性和反射光谱等指标。
反射率是指玻璃幕墙对可见光的反射率，一般要求在10%以下；反射均匀性则是指玻璃幕墙在反射过程中是否存在色差或光斑，应该保持均匀一致；反射光谱则是指玻璃幕墙对不同波长光的反射程度，要求在可见光范围内能够均匀反射，同时对紫外线和红外线的反射要有一定的限制。
此外，玻璃幕墙的抗紫外线性能也是十分重要的。
抗紫外线性能的标准主要包括紫外线透射率和紫外线反射率等指标。
紫外线透射率是指玻璃幕墙对紫外线的透过率，应该尽量降低紫外线的透射；紫外线反射率则是指玻璃幕墙对紫外线的反射率，也应该尽量降低紫外线的反射，以保护室内的人员和物品免受紫外线的伤害。
综上所述，玻璃幕墙光学性能标准对于建筑的设计、选材和施工都有着重要的指导意义。
只有严格遵守这些标准，才能够确保玻璃幕墙具有良好的透光性、反射性和抗紫外线性能，从而为建筑提供良好的采光环境和舒适的居住体验。
希望各相关行业单位能够重视玻璃幕墙光学性能标准，不断提高幕墙产品的质量水平，为建筑行业的可持续发展做出积极贡献。

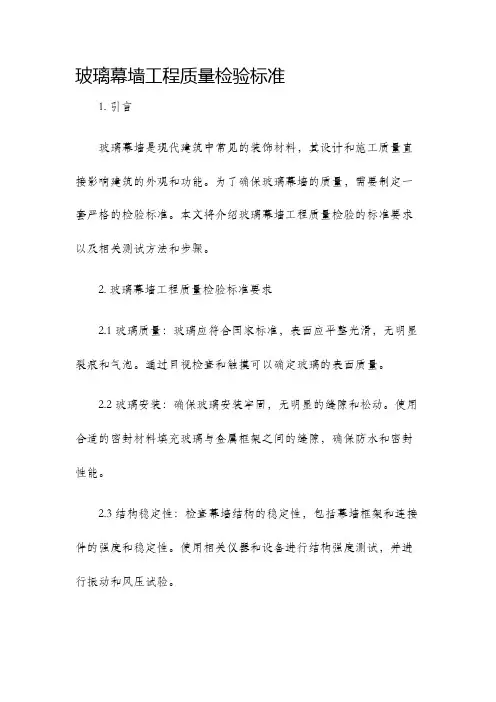

玻璃幕墙工程质量检验标准
玻璃幕墙工程质量检验标准1. 引言玻璃幕墙是现代建筑中常见的装饰材料，其设计和施工质量直接影响建筑的外观和功能。
为了确保玻璃幕墙的质量，需要制定一套严格的检验标准。
本文将介绍玻璃幕墙工程质量检验的标准要求以及相关测试方法和步骤。
2. 玻璃幕墙工程质量检验标准要求2.1 玻璃质量：玻璃应符合国家标准，表面应平整光滑，无明显裂痕和气泡。
通过目视检查和触摸可以确定玻璃的表面质量。
2.2 玻璃安装：确保玻璃安装牢固，无明显的缝隙和松动。
使用合适的密封材料填充玻璃与金属框架之间的缝隙，确保防水和密封性能。
2.3 结构稳定性：检查幕墙结构的稳定性，包括幕墙框架和连接件的强度和稳定性。
使用相关仪器和设备进行结构强度测试，并进行振动和风压试验。
2.4 面板平整度：检查玻璃幕墙的面板平整度，确保表面平整、垂直和水平。
使用平板和激光仪器进行表面平整度测量。
2.5 密封性能：测试玻璃幕墙的密封性能，确保无渗漏。
通过注入特定压力的水或风进行密封性测试，并检查是否有渗漏现象。
2.6 防火性能：玻璃幕墙应符合防火检验标准，确保在火灾发生时具有一定的防火性能。
测试玻璃幕墙的防火等级和烟气密封性能。
2.7 光透性：测量玻璃幕墙的光透性，确保符合设计要求。
使用光谱仪或相关设备测量玻璃的透光率和透射率。
3. 玻璃幕墙工程质量检验步骤3.1 准备工作：准备所需的检验设备和工具，包括目视检查工具、平板、激光仪器、光谱仪等。
3.2 目视检查：对玻璃幕墙进行目视检查，确保玻璃表面质量良好，无明显缺陷和损坏。
3.3 结构强度测试：使用结构强度测试仪器对幕墙框架和连接件进行测试，确保其强度和稳定性满足标准要求。
3.4 面板平整度测量：使用平板和激光仪器进行面板平整度测量，确保玻璃幕墙表面平整、垂直和水平。
3.5 密封性能测试：注入特定压力的水或风进行密封性能测试，并检查是否有渗漏现象。
3.6 防火性能测试：测试玻璃幕墙的防火等级和烟气密封性能，确保符合防火标准。

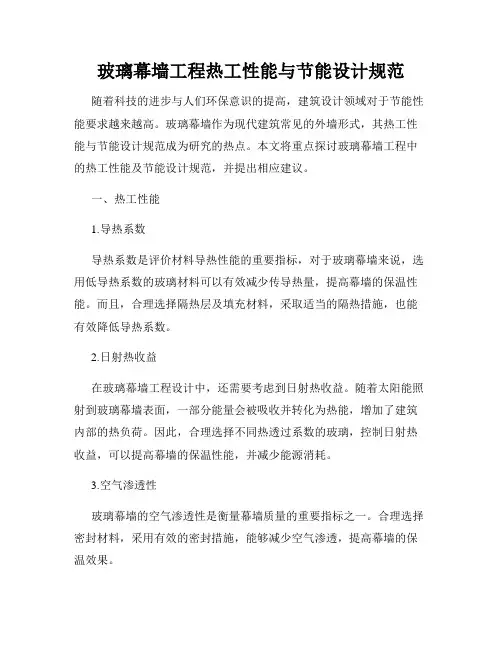

玻璃幕墙工程热工性能与节能设计规范
玻璃幕墙工程热工性能与节能设计规范随着科技的进步与人们环保意识的提高，建筑设计领域对于节能性能要求越来越高。
玻璃幕墙作为现代建筑常见的外墙形式，其热工性能与节能设计规范成为研究的热点。
本文将重点探讨玻璃幕墙工程中的热工性能及节能设计规范，并提出相应建议。
一、热工性能1.导热系数导热系数是评价材料导热性能的重要指标，对于玻璃幕墙来说，选用低导热系数的玻璃材料可以有效减少传导热量，提高幕墙的保温性能。
而且，合理选择隔热层及填充材料，采取适当的隔热措施，也能有效降低导热系数。
2.日射热收益在玻璃幕墙工程设计中，还需要考虑到日射热收益。
随着太阳能照射到玻璃幕墙表面，一部分能量会被吸收并转化为热能，增加了建筑内部的热负荷。
因此，合理选择不同热透过系数的玻璃，控制日射热收益，可以提高幕墙的保温性能，并减少能源消耗。
3.空气渗透性玻璃幕墙的空气渗透性是衡量幕墙质量的重要指标之一。
合理选择密封材料，采用有效的密封措施，能够减少空气渗透，提高幕墙的保温效果。
二、节能设计规范1.隔热设计玻璃幕墙的隔热设计是节能的基础。
通过合理选择隔热材料，并使用隔热层进行绝热处理，可以有效降低传导热量和传递热量。
同时结合实际情况，在设计中考虑到保温的重要性，合理选择材料和构造，减少能量损失。
2.遮阳设计在热烈的夏季，太阳直射玻璃幕墙表面会产生大量热量，增加了建筑内部的空调负荷。
因此，遮阳设计是必不可少的节能措施之一。
可以通过合理设计幕墙结构和利用遮阳设施，避免过多的太阳光线直射进入室内，减少太阳能对建筑物的加热作用。
3.换气设计换气设计也是玻璃幕墙工程的重要节能措施之一。
通过合理设置通风设备，增加室内空气流通量，可以减少能源消耗，提高室内舒适度。
此外，还可以配备智能化的温度和湿度控制系统，根据实际需要进行室内环境控制。
4.节能材料的选择玻璃幕墙工程中，选择节能材料是实现节能设计的重要手段。
在玻璃选择方面，可以选用不同热透过系数的玻璃，以降低日射热收益。
建筑玻璃质量标准
建筑玻璃质量标准
1. 光学性能：包括透光率、反射率、折射率等。
透光率表示玻璃材料能够透过的光的比例，反射率表示玻璃材料能够反射的光的比例，折射率表示光线从空气进入玻璃材料时发生的折射程度。
2. 热性能：包括热传导率、太阳能吸收系数、热辐射率等。
热传导率表示材料导热的能力，太阳能吸收系数表示材料吸收太阳辐射的能力，热辐射率表示材料向外散发热量的能力。
3. 力学性能：包括抗拉强度、抗压强度、抗冲击性能等。
抗拉强度表示材料在拉伸状态下的破坏能力，抗压强度表示材料在压缩状态下的破坏能力，抗冲击性能表示材料能够承受外界冲击的能力。
4. 音响性能：包括声传透性、隔声性能等。
声传透性表示材料对声音传递的程度，隔声性能表示材料隔离外界噪音的能力。
5. 玻璃门窗质量标准：包括气密性、水密性、风压性能、抗风压性能等。
气密性表示门窗与墙体的连接处是否漏风，水密性表示门窗能否有效防水，风压性能表示门窗在受到风力作用时是否能够正常运行，抗风压性能表示门窗能够抵御风力作用的程度。
这些标准可以根据不同的国家、地区和用途进行具体规定和测试。
建筑玻璃质量标准的严格执行可以保证建筑物的安全性、可靠性和舒适性。
玻璃幕墙质量要求
1、每平方米玻璃表面质量：
项目
质量要求
0.1～0.3MM宽划伤痕
长度小于100MM，允许8条
擦伤
不大于500MM2
2、每一分格铝合金料表面质量：
项目
质量要求
擦伤和划伤深度
不大于氧化膜的2倍
擦伤总面积（MM2）
不大于500
划伤总长度（MM）
不大于150
擦伤和划伤处数
不大于4
3、铝合金构件安装质量：
3M靠尺、塞尺
竖缝直线度
3MM
3M靠尺、塞尺
横缝直线度
3MM
3M靠尺、塞尺
拼缝宽度（与设计值比）
2MM
卡尺
③竖向直线度包括幕墙平面内及平面外的检查；
④在力小于4级时的测量检查。
4、隐框玻璃幕墙的安装质量：
项目
允许偏差
检查方法
幕墙高度不大于30M
10MM
激光仪或经纬仪
竖缝及墙面,幕墙高度大于30M，不大于60M
15MM
垂直度,幕墙高度大于60M，不大于90M
20MM
幕墙高度大于90M
25MM
幕墙平面度
3MM
1MM
钢板尺、塞尺
5
幕墙横向构件水平度幅宽不大于35M
5MM
水平仪
幕墙横向构件水平度幅宽大于35M
7MM
6
分格框对角对角线长不大于2000MM
3MM
3M钢卷尺
分格框对角对角线长大于2000MM
3.5MM
注：①1～5项按抽样根数检查，6项按抽样分格数检查；
②垂直于地面的幕墙，竖向构件垂直度包括幕墙平面内及平面外的检查；
项目
允许偏差
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。

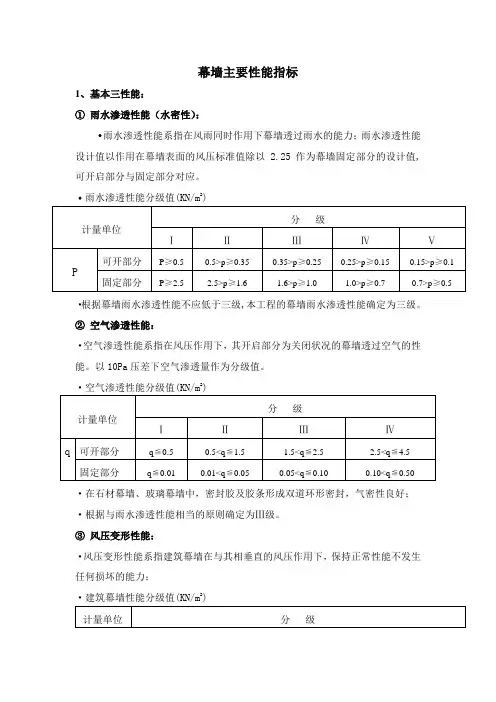

幕墙主要性能指标
1、基本三性能：
①雨水渗透性能（水密性）：
·雨水渗透性能系指在风雨同时作用下幕墙透过雨水的能力；雨水渗透性能设计值以作用在幕墙表面的风压标准值除以 2.25作为幕墙固定部分的设计值,可开启部分与固定部分对应。
·雨水渗透性能分级值(KN/m2)
·根据幕墙雨水渗透性能不应低于三级,本工程的幕墙雨水渗透性能确定为三级。
②空气渗透性能：
·空气渗透性能系指在风压作用下，其开启部分为关闭状况的幕墙透过空气的性能。
以10Pa压差下空气渗透量作为分级值。
·空气渗透性能分级值(KN/m2)
·在石材幕墙、玻璃幕墙中，密封胶及胶条形成双道环形密封，气密性良好；·根据与雨水渗透性能相当的原则确定为Ⅲ级。
③风压变形性能：
·风压变形性能系指建筑幕墙在与其相垂直的风压作用下，保持正常性能不发生任何损坏的能力；
·建筑幕墙性能分级值(KN/m2)
·幕墙在风荷载标准值作用下，其主要受力构件中钢型材相对挠度不大于L/300，绝对挠度不大于15mm；铝材相对挠度不大于L/180，绝对挠度不大于20mm，且同时满足。
·本工程最大风压标准值为3KN/ m2，最大设计值为4.2 KN/ m2，根据要求，风压变形性能确定为Ⅱ级；
2、其它性能：
①耐冲击性能：
·耐冲击性能表示幕墙对冰雹、大风时飞来物、飞鸟等撞击的能力；
·耐冲击性能运动值分级
·符合国家规范并满足本工程要求；根据钢化玻璃所能承受的运动量，本工程幕墙耐撞击性能达到Ⅲ级。
②平面内变形性能：
·幕墙的平面内变形性能系指建筑幕墙在地震和大风作用下，建筑物各层之间产生相对位移时，幕墙构件产生水平方向的强制变形后，应予保持的性能。
作为分级依据的相对位移量用不导致构件损坏的位移量与幕墙层高之比(角变位值)表示。
·平面内变形性能根据框架剪力墙结构的层间弹性角变位值为3/650，确定为Ⅲ级。
④防火性能说明
在工程设计中加设钢结构表面作防火涂料处理，为确保质量，拟采用国产优质防火涂料。
⑤保温性能
·保温性能系指在幕墙两侧存在空气温度差的条件下，幕墙阻抗从高温一侧向低温一侧传热的能力(不包括从缝隙中渗透空气的传热), 幕墙的保温性能用传热系数K来表示。
传热系数K的物理意义为：在稳定传热条件下，幕墙室内外两侧的空气温度差为1K，单位时间内通过单位面积的传热量，以W/m2 .k计。
·保温性能分级表
·本工程在幕墙设计中，根据功能要求选择材料，而且幕墙中密封胶和胶条双道环形密封，因此幕墙的隔热性能较好。
根据中空玻璃的传热系数为 1.80，其保温性能确定为Ⅲ级。
⑥隔声性能
·隔声性能是指通过空气传到幕墙外表面的噪声经过幕墙反射，吸收其它幕墙的隔声性能系指通过空气传到建筑幕墙外表的噪声，经幕墙反射，吸收和其它能量转化后的减少量。
·幕墙格声性能分级以声音平均透过损失表示，其分级值如下表：
本工程在幕墙设计中，根据功能要求选择材料，采用了玻璃、石材幕墙，而且幕墙中密封胶和胶条双道环形密封，在原建筑基础上外加玻璃、石材等装饰，因而满足本工程的隔声要求。
根据玻璃幕墙的有效隔声量，本工程隔声性能确定为Ⅲ级。
·玻璃幕墙的面板与骨架之间采用减振消能设计，防止声音传递。
⑦耐腐蚀性能
·在两种不同金属材料接触的部位设置防腐蚀橡胶片，防止电化学腐蚀。
·铝型材的表面采用氟碳喷涂或阳极氧化处理，钢材表面采用热浸镀锌防腐涂料处理。
⑧抗震性能
·本工程抗震设防烈度为7度。
·花岗岩幕墙的面板与骨架间采用螺栓连接，具有较好的防滑防脱功能。
