闭合水准路线
水准仪闭合测量方法
4．计算各测段改正后高差
各测段改正后高差等于各测段观测高差加上 相应的改正数，即
hi = hi测 +vi
式中
——第 i 段的改正后高差（m）。
hi
点号
测站数 实测高差 改正数
/m
/mm
改正后高 差/m
高程 /m
备注
1
2
3
4
5
6
7
BM.A 14
1 9
2 18
3
BM.B 12
+3.742 -2.184 +4.776
计算检核：最后推算出的B点高程应与已知的B 点高程相等，以此作为计算检核。
将推算出各待定点的高程填入计算表内
点号
实测高差 改正数
测站数
/m
/mm
改正后高 差/m
高程 /m
备注
1
2
3
4
5
6
7
BM.A 14
1 9
2 18
3
BM.B 12
+3.742 -2.184 +4.776
-5.773
+7 +3.749 +4 -2.180 +9 +4.785
辅助 计算
∑n=53 ， fh容 12 n 87mm ，fh<fh容
3．调整高差闭合差
原则和方法：
按与测站数或测段长度成正比例的原则，将高 差闭合差反号分配到各相应测段的高差上，得改正 后高差。即
Vi
fh L
Li
Vi
fh n
ni
适用于平原区 适用于山区
式中 vi ——第i测段的高差改正数（mm）；
四等附合水准路线闭合差
四等附合水准路线闭合差
四等附合水准路线闭合差是指采用四等水准测量方法进行水准测量时，测量闭合回路的差值。
四等水准测量是一种精度较低的水准测量方法，其闭合差一般不会太大。
闭合差是通过比较起点和终点的高程值计算得出的。
在水准路线上，首先从起点测量高程，然后通过测量点逐个测量，最后返回到终点处进行第二次高程测量。
测量所得的起点和终点的高程值之差就是闭合差。
闭合差的大小直接反映了测量误差的大小。
四等水准测量的精度较低，闭合差一般在几分米到十几分米左右。
如果闭合差超过了允许误差范围，就需要重新测量或者进行数据处理来减小误差。
三等四等附合水准路线闭合差要求
三等四等附合水准路线闭合差要求1、引言三等四等附合水准路线是科学测量和监测大地形变、海洋地质变动和测绘水准基准的重要手段。
在进行水准测量时，闭合差是评价水准路线精度的重要指标之一。
为了保证测量结果的准确性和可靠性，对于三等四等附合水准路线的闭合差有着具体的要求和规定。
2、三等四等附合水准路线概述三等四等附合水准路线是指作为水准测量基础的路线，其精度和准确性对整个测量工作具有重要影响。
根据《国家测绘局关于规定高程基准点的暂行办法》规定，三等水准测量路线一般用于一级控制测量，四等水准测量路线主要用于二级控制测量，而附合水准路线用于三级控制测量。
3、闭合差的定义闭合差是指在水准测量过程中，通过环回观测或平差计算得出的，表征水准路线精度的一个重要指标。
闭合差反映了测量过程中的各种误差和精度损失，其大小直接影响到测量的准确性和可靠性。
4、闭合差的要求和规定对于三等四等附合水准路线的闭合差，有着具体的要求和规定，主要包括以下几点：4.1、闭合差的容许范围三等水准网的闭合差容许范围：不大于±(2mm×√L) （L为视线长度，单位：km）；四等水准网的闭合差容许范围：不大于±(5mm×√L) （L为视线长度，单位：km）；附合水准网的闭合差容许范围：不大于±(10mm×√L) （L为视线长度，单位：km）；4.2、闭合差的确定闭合差的确定一般通过环回观测和平差计算得出。
在进行闭合差的计算时，应当综合考虑各种误差和精度损失因素，并采取合理有效的方法进行修正和校正。
4.3、闭合差的处理闭合差超出容许范围时，应当及时进行复测和改正，并对测量过程中的误差和不确定性进行综合分析和评估，以保证测量结果的准确性和可靠性。
5、结论三等四等附合水准路线的闭合差要求是保证水准测量结果准确性和可靠性的重要保障。
对闭合差的要求和规定，不仅是对测量工作质量的监督和管理，更是对水准路线精度和精确度的一种保证和体现。
闭合水准路线内业计算
A
4站
h2=+1.374m
B
C
145.将计待观算定测改点略正高图后程中每H待的测i段观的的测计高数算差据: 值填h写i′在下表中。 2检.计核|算fh式实|h≤：测i|′f=∑h高h允h H Hi差|′+=,待 待 精 v闭∑12＝ i＝ 度h合理H 符H差起 待 合f＋ 1h＋ 要和h求h1高2。差闭合差的允许值fh允。 3.对高差闭合H差待fnh＝ 进H 行待 调n整1＋和h分n 配。
《地形测量》学习情境二—图根高程控制测量
子 情 境 4：闭合水准路线内业计算
内容提要： 1.闭合水准高差闭合差的计算 2.高差闭合差的调整、分配 3.待定点高程的计算
知识目标：
1.水准测量成果的整理和计算
2.高差闭合差的调整、分配及待定点高程 的计算
能力目标： 1.会水准测量外业手簿的检核计算与成果 整理
2.会计算高差闭合差、高差闭合差限差 3.会高差闭合差的调整与改正数的计算 4.会计算待定点高程
• 闭合水准路线内业计算
闭合水准路线：从一个已知水准点出发，经过各 个待测水准点进行水准测量，最后又回到原来的水 准点上，构成环形水准路线。
某一闭合水准路线的 观测成果如图所示，试 按要四求等，水计准算测待量定的点A精、度B、52.3B5M8m C的高程。
23 -0.028
+0.028
fh h 0.028m 28mm
fh容 = 6 n 6 23 28.8mm
+0.752 +1.379 -2.543 +0.412
0
52.358 53.110 54.489 51.946 52.358
本表中 所有测 量值单 位ห้องสมุดไป่ตู้为
闭合水准路线内业计算
子学习情景1-5 闭合水准路线内业计算一、学习目的与要求知识要求1、水准面、大地水准面、高程、高差的概念。
2、水准路线的形式3、闭合差的概念、改正数的概念、限差的概念。
4、高程计算的方法。
技能要求1、水准测量外业手簿的检核计算与成果整理;2、闭合差的计算、闭合差限差的计算;3、闭合差调整与改正数的计算;4、表格的绘制与高程计算。
二、学习内容与知识点1、水准测量外业手簿的检核计算与成果整理2、高差闭合差的计算Wh =Σh3、高差闭合差限差的计算等外水准路线高差闭合差的容许值为W,,40S(mm) 容式中 S为水准路线总长度，单位为km。
在山地，每千米超过16站时，高差闭合差的容许值为W,,12n(mm)容式中 n为测站数。
、高差改正数的计算 4WWhhV,,SV,,n或 iiiiSn5、表格绘制与高程计算距离测得高差改正数改正后高差高程点号备注 /km /m /mm /m /mA 37.141 已知高程 1.10 -1.999 -12 -2.011 1 35.130.75 -1.420 -8 -1.4282 33.7021.20 +1.825 -14 +1.8113 35.5130.95 +1.638 -10 +1.628 已知高程A 37.1414.0 0.044 -44 Σ三、教学时间安排1、讲授知识点与技能训练要求 30分钟2、技能训练与辅导 55分钟3、技能考核与成绩评定 5 分钟四、考核目标与要求知识识记:闭合差、改正数、高程。
技能掌握:等外水准测量闭合路线平差计算。
技能考核:闭合水准路线平差计算(成果符合要求)——计算成果合乎要求为合格。

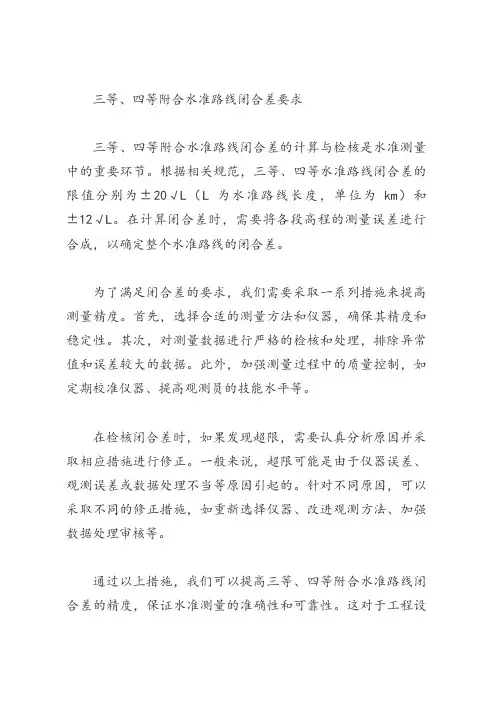

三等、四等附合水准路线闭合差要求
三等、四等附合水准路线闭合差要求
三等、四等附合水准路线闭合差的计算与检核是水准测量中的重要环节。
根据相关规范，三等、四等水准路线闭合差的限值分别为±20√L（L为水准路线长度，单位为km）和±12√L。
在计算闭合差时，需要将各段高程的测量误差进行合成，以确定整个水准路线的闭合差。
为了满足闭合差的要求，我们需要采取一系列措施来提高测量精度。
首先，选择合适的测量方法和仪器，确保其精度和稳定性。
其次，对测量数据进行严格的检核和处理，排除异常值和误差较大的数据。
此外，加强测量过程中的质量控制，如定期校准仪器、提高观测员的技能水平等。
在检核闭合差时，如果发现超限，需要认真分析原因并采取相应措施进行修正。
一般来说，超限可能是由于仪器误差、观测误差或数据处理不当等原因引起的。
针对不同原因，可以采取不同的修正措施，如重新选择仪器、改进观测方法、加强数据处理审核等。
通过以上措施，我们可以提高三等、四等附合水准路线闭合差的精度，保证水准测量的准确性和可靠性。
这对于工程设
计和施工具有重要的意义，可以避免因测量误差导致的工程问题，确保工程的质量和安全。
水准路线的布置方法
水准路线的布置方法
水准路线的布置方法主要有两种，闭合水准路线和附合水准路线。
1.闭合水准路线：从一个已知高程的水准点BMA出发，沿一条环形路线进行水准测量，依次测定若干个待定高程的水准点1、2、3、…，最后又回到水准点BMA。
2.附合水准路线：从一个已知高程的水准点BMA出发，沿一条路线进行水准测量，依次测定若干个待定高程的水准点1、2、3、…，最后附合到另一个已知高程的水准点BMB上。
在普通水准测量中，路线长一般不超过8km。
同时，水准路线应沿公路路线布置，水准点宜设于公路中心线两侧50～300M范围之内的地基稳固、易于引测以及是不宜受破坏的地方。
水准点间距应1～1.5km，山岭重求区可根据需要适当加密，大桥、隧道口及其大型构造物两端，应增设水准点。
闭合路线水准测量
实验报告实验名称：利用水准仪器进行闭合路径水准测量课程名称：工程测量学姓名：专业班级：小组：学号：同组人：实验仪器：指导教师：成绩：实验日期:实验二：利用水准仪器进行闭合路径水准测量一、实验的目的:(1)认识水准仪各部分构造。
(2)利用水准仪进行闭合路径水准测量。
(3)对水准测量数据进行误差分析。
二、实验所用的仪器设备:每组水准仪1台、水准尺1个、三脚架1个。
三、实验的任务:1、选定一条闭合水准路线。
2、确定好测量点（5个）及转点的位置，并用粉笔进行标注。
3、设水准点BM的高程为已知且BM为A点，由A点依次测量，每人在测量点和转点之间设一测站进行前视和后视读数，并用双面尺法校核。
4、每人需完成整平水准仪两次，读水准尺读数8次，并记录数据。
（每人在两个测量点间读数）5四、实验要点及流程：(1)要点：双面尺的校核、高差闭合差的计算及平差改正(2)流程：选取路径——确定测量点和转点——在测站架上水准仪——整平仪器——读取前视和后视读数（双面尺校核）——记录——高差闭合差的计算及平差改正。
五、任务分配：六、实验记录1、闭合水准路线的定点：____________________________________________________________________________________________ ____________________________________________________________________________________________ ____________________________________________________________________________________________ 2、测量：____________________________________________________________________________________________ ____________________________________________________________________________________________ ____________________________________________________________________________________________ ____________________________________________________________________________________________ 3、双面尺的校核方式：____________________________________________________________________________________________ ____________________________________________________________________________________________ 4、高差闭合差的调整及高程计算：（1）高差闭合差的计算：___________________________________________________________ ___________________________________________________________ ___________________________________________________________ （2）平差改正：____________________________________________________________________________________________ _______________________________________________________________________________ _______________________________________________________________________________表一水准测量记录表二闭合水准路径高差闭合差平差表5、你在测量过程中遇到的问题是什么？如何解决的。
闭合路线水准测量-数据表
边长
测站点
立尺点
上丝读数(m)
下丝读数(m)
水平距离(m)
水平距离
平均值(m)
AB
BC
CD
DE
EA
说明：
每个组选定5个点，形成一条闭合水准路线进行测量。
主要的测量工作包括2部分：①测出5个高差。②测出5条边长。
用水准仪进行视距测量时距离L=（上丝-下丝）×100，单位是米。
两点之间测高差时，采用变更仪器高法。每测站测出2组高差，误差小于6毫米时，求平均值。
路线总长：
L=
B
__________
HB=
2
B
__________
C
__________
HC=
3
C
__________
D
__________
HD=
4
D
__________
E
__________
5
E
__________
HE=
A-BM
__________
计算校核
Σa=Σh=
Σb=fh=
Σh=fh允=
闭合水准路线测量边长数据
每个组测完后立刻计算高差闭合差，小于允许值（fh允=±40 ,计算时L单位换算成KM）才合格。
第组
闭合水准路线测量数据表高差h（m）
平均高差h(m)
高差改正数mm
高程m
备注
后视a
前视b
+
﹣
1
2
3
4
5
6
7
8
9
10
1
A-BM
__________
HA=
1600.000
实验一-闭合水准路线测量
实验一闭合水准路线测量一、目的与要求1．了解DS3型水准仪（自动安平水准仪）各部件的名称及作用。
2．练习水准仪的安置、粗平、瞄准、精平与读数。
3．测量地面两点间的高差。
4．掌握路线水准测量的观测、记录和检核的方法。
5．掌握水准测量的闭合差调整及推求待定点高程的方法。
二、计划与设备1．实验安排3 ~ 4学时，实验小组由4~ 5人组成。
2．实验设备为每组自动安平水准仪一台，水准尺2根，记录板1块，记录表格。
3．实验场地选定一条闭合（或附合）水准路线，其长度以安置3~6个测站为宜，中间设待定点B、C。
4．从已知水准点A出发，水准测量至B、C点，然后再测至A点（或另一个水准点）。
根据已知点高程（或假定高程）及各测站的观测高差，计算水准路线的高差闭合差，并检查是否超限。
如外业精度符合要求，对闭合差进行调整，求出待定点B、C的高程。
各测站的操作可以轮流进行，其余同学必须确认操作及读数结果，各自记录、计算在记录表中。
三、方法与步骤1．背离已知点方向为前进方向，第1测站安置水准仪在A点与待测点之间，前、后距离大约相等，其视距约为20～40米，粗略整平水准仪。
2．操作程序是后视A点上的水准尺，精平，用中丝读取后尺A读数，记入实验表中。
前视待测点1上的水准尺，精平并读数，记入表中。
然后立即计算该站的高差。
3．迁至第2测站，继续上述操作程序，直到最后回到A点（或另一个已知水准点）。
4．根据已知点高程及各测站高差，计算水准路线的高差闭合差，并检查高差闭合差是否超限，其限差公式为：平地（mm）或山地（mm）式中：n ——测站数L ——水准路线的长度，以km为单位。
5．若高差闭合差在容许范围内，则对高差闭合差进行调整，计算各待定点的高程。
四、注意事项1．在每次读数之前，要消除视差，并使符合水准气泡严格居中。
2．在已知点和待定点上不能放置尺垫，但在松软的转点必须用尺垫，在仪器迁站时，前视点的尺垫不能移动。
3．弄清每一个测站的前视点、后视点、前视读数、后视读数、转点、中间点的概念，不要混淆。
