电力电子习题集第1章
电力电子题库(第一章第四章)
电力电子题库（第一章第四章）《电力电子技术》机械工业出版社命题人马宏松第一章功率二极管和晶闸管知识点：功率二极管的符号，特性，参数晶闸管的符号、特性、参数、工作原理双向晶闸管的符号、特性、参数、工作原理可关断晶闸管的符号、特性、参数、工作原理一、填空题1、自从_1956____年美国研制出第一只晶闸管。
2、晶闸管具有体积小、重量轻、损耗小、控制特性好等特点。
3、晶闸管的三个极分别为阳极、阴极、门极4、晶闸管导通的条件：在晶闸管的阳极和阴极间加正向电压，同时在它的阴极和门极间也加正向电压，两者缺一不可。
5、晶闸管一旦导通，门极即失去控制作用。
6、晶闸管的关断条件：使流过晶闸管的阳极电流小于维持电流7、双向晶闸管的四种触发方式：I+触发方式I-触发方式Ⅲ+触发方式Ⅲ-触发方式。
8、GTO的开通时间由延迟时间和上升时间组成。
9、GTO的关断时间由存储时间、下降时间、和尾部时间10、功率二极管的导通条件：加正向电压导通，加反向电压截止。
11、对同一晶闸管，维持电流IH与擎住电流IL在数值大小上有IL___>_____IH12、晶闸管断态不重复电压UDSM与转折电压UBO数值大小上应为，UDSM__<______ubo>13、普通晶闸管内部有两个PN结,，外部有三个电极，分别是阳极A极阴极K极和门极G极。
14、晶闸管在其阳极与阴极之间加上正向电压的同时，门极上加上触发电压，晶闸管就导通。
15、、晶闸管的工作状态有正向阻断状态，正向导通状态和反向阻断状态。
16、某半导体器件的型号为KP50—7的，其中KP表示该器件的名称为普通晶闸管，50表示额定电流50A，7表示额定电压700V17、只有当阳极电流小于维持电流电流时，晶闸管才会由导通转为截止。
18、当增大晶闸管可控整流的控制角α，负载上得到的直流电压平均值会减小二、判断题1、第一只晶闸管是1960年诞生的。
（错）2、1957年至1980年称为现代电力电子技术阶段。
第一章 电力电子练习题
第1章 思考题与习题1.1晶闸管的导通条件是什么? 导通后流过晶闸管的电流和负载上的电压由什么决定? 答：晶闸管的导通条件是：晶闸管阳极和阳极间施加正向电压，并在门极和阳极间施加正向触发电压和电流（或脉冲）。
导通后流过晶闸管的电流由负载阻抗决定，负载上电压由输入阳极电压U A 决定。
1.2晶闸管的关断条件是什么? 如何实现? 晶闸管处于阻断状态时其两端的电压大小由什么决定?答：晶闸管的关断条件是：要使晶闸管由正向导通状态转变为阻断状态，可采用阳极电压反向使阳极电流I A 减小，I A 下降到维持电流I H 以下时，晶闸管内部建立的正反馈无法进行。
进而实现晶闸管的关断，其两端电压大小由电源电压U A 决定。
1.3温度升高时，晶闸管的触发电流、正反向漏电流、维持电流以及正向转折电压和反向击穿电压如何变化？答：温度升高时，晶闸管的触发电流随温度升高而减小，正反向漏电流随温度升高而增大，维持电流I H 会减小，正向转折电压和反向击穿电压随温度升高而减小。
1.4晶闸管的非正常导通方式有哪几种？答：非正常导通方式有：(1) I g =0，阳极电压升高至相当高的数值；(1) 阳极电压上升率du/dt 过高；(3) 结温过高。
1.5请简述晶闸管的关断时间定义。
答：晶闸管从正向阳极电流下降为零到它恢复正向阻断能力所需的这段时间称为关断时间。
即gr rr q t t t +=。
1.6试说明晶闸管有哪些派生器件？答：快速晶闸管、双向晶闸管、逆导晶闸管、光控晶闸管等。
1.7请简述光控晶闸管的有关特征。
答：光控晶闸管是在普通晶闸管的门极区集成了一个光电二极管，在光的照射下，光电二极管电流增加，此电流便可作为门极电触发电流使晶闸管开通。
主要用于高压大功率场合。
1.8型号为KP100-3，维持电流I H =4mA 的晶闸管，使用在图题1.8所示电路中是否合理，为什么?(暂不考虑电压电流裕量)图题1.8答：（a ）因为HA I mA K VI <=Ω=250100，所以不合理。
电力电子技术课后习题-第一章
第1章电力电子器件填空题：1.电力电子器件一般工作在________状态。
2.在通常情况下，电力电子器件功率损耗主要为________，而当器件开关频率较高时，功率损耗主要为________。
3.电力电子器件组成的系统，一般由________、________、________三部分组成，由于电路中存在电压和电流的过冲，往往需添加________。
4.按内部电子和空穴两种载流子参与导电的情况，电力电子器件可分为________、________、________三类。
5.电力二极管的工作特性可概括为________。
6.电力二极管的主要类型有________、________、________。
7.肖特基二极管的开关损耗________快恢复二极管的开关损耗。
8.晶闸管的基本工作特性可概括为____ 正向有触发则导通、反向截止____ 。
9.对同一晶闸管，维持电流I H与擎住电流I L在数值大小上有I L________I H。
10.晶闸管断态不重复电压U DRM与转折电压U bo数值大小上应为，U DRM________Ubo。
11.逆导晶闸管是将________与晶闸管________（如何连接）在同一管芯上的功率集成器件。
12.GTO的________结构是为了便于实现门极控制关断而设计的。
13.功率晶体管GTR从高电压小电流向低电压大电流跃变的现象称为________。
14.MOSFET的漏极伏安特性中的三个区域与GTR共发射极接法时的输出特性中的三个区域有对应关系，其中前者的截止区对应后者的________、前者的饱和区对应后者的________、前者的非饱和区对应后者的________。
15.电力MOSFET的通态电阻具有________温度系数。
16.IGBT 的开启电压U GE（th）随温度升高而________，开关速度________电力MOSFET 。
17.功率集成电路PIC分为二大类，一类是高压集成电路，另一类是________。

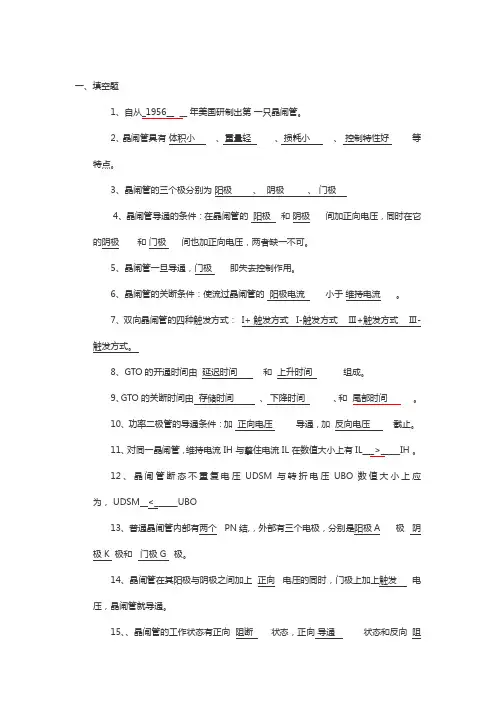

电力电子第一章节试题
一、填空题1、自从_1956__ __ 年美国研制出第一只晶闸管。
2、晶闸管具有体积小、重量轻、损耗小、控制特性好等特点。
3、晶闸管的三个极分别为阳极、阴极、门极4、晶闸管导通的条件：在晶闸管的阳极和阴极间加正向电压，同时在它的阴极和门极间也加正向电压，两者缺一不可。
5、晶闸管一旦导通，门极即失去控制作用。
6、晶闸管的关断条件：使流过晶闸管的阳极电流小于维持电流。
7、双向晶闸管的四种触发方式： I+ 触发方式 I-触发方式Ⅲ+触发方式Ⅲ-触发方式。
8、GTO的开通时间由延迟时间和上升时间组成。
9、GTO的关断时间由存储时间、下降时间、和尾部时间。
10、功率二极管的导通条件：加正向电压导通，加反向电压截止。
11、对同一晶闸管，维持电流 IH 与擎住电流 IL 在数值大小上有 IL___>_____IH 。
12、晶闸管断态不重复电压 UDSM 与转折电压 UBO 数值大小上应为， UDSM__<______UBO13、普通晶闸管内部有两个 PN结,，外部有三个电极，分别是阳极A 极阴极K 极和门极G 极。
14、晶闸管在其阳极与阴极之间加上正向电压的同时，门极上加上触发电压，晶闸管就导通。
15、、晶闸管的工作状态有正向阻断状态，正向导通状态和反向阻断状态。
16、某半导体器件的型号为KP50—7的，其中KP表示该器件的名称为普通晶闸管，50表示额定电流50A ，7表示额定电压700V 。
17、只有当阳极电流小于维持电流电流时，晶闸管才会由导通转为截止。
18、当增大晶闸管可控整流的控制角α，负载上得到的直流电压平均值会减小。
二、判断题1、第一只晶闸管是1960年诞生的。
（错）2、1957年至1980年称为现代电力电子技术阶段。
（错）3、功率二极管加正向电压导通，加反向电压截止。
（对）4、平板型元件的散热器一般不应自行拆装。
（对）5、晶闸管一旦导通，门极没有失去控制作用。
（错）6、双向晶闸管的四种触发方式中灵敏度最低的是第三象限的负触发。
电力电子课后习题详解
1-9 图 1-49 中阴影部分为晶闸管处于通态区间的电流波形，各波形的电流最大 值均为 Im，试计算各波形的电流平均值 Id、电流有效值 I。
0
2 0
5
2 0
2
4
4
晶1闸-43管导电波形
答案：
a)
Ud＝－290.3（V） Id＝109.7（A）
γ＝8.90 P=31.85(W)
第 4 章 直流—直流（DC-DC）变换
4-2 在图 4-1（a）所示的降压斩波电路中，已知 E=200V，R=10Ω，L 值极大， Em=30V，T=50μs，ton=20μs，计算输出电压的平均值 Uo、输出电流平均值 Io。 答案：
Uo=80(V) Io=5(A)
4-4 在图 4-4（a）所示的升压斩波电路中，已知 E=50V，R=20Ω，L 值和 C 值极 大，T=40μs，ton=25μs，计算输出电压的平均值 Uo、输出电流平均值 Io。 答案：
Uo=133.3(V) Io=6.667(A)
4-6 分析图 4-10（a）所示的电流可逆斩波电路，并结合图 4-10（b）所示的波 形，绘制各阶段电流流通的路径并标明电流方向。
Id1 0.2717Im
I1 0.4767Im
b)
Id2 0.5434Im
I2 0.6741Im
c)
Id3=
1 4
Im
I3=
1 2
Im
1-10 一个 100A 的晶闸管，分别流过图 1-49（a）~（c）所示的波形的电流，若
不考虑安全裕量，各波形所允许的电流平均值是多少？相应的电流最大值 Im 是 多少？ 答案：
电力电子技术习题及答案 第1章
8、试说明 IGBT 、GTR、GTO 和电力 MOSFET 各自的优缺点。 解：对 IGBT 、GTR 、GTO 和电力 MOSFET 的优缺点的比较如下表： 器件 IGBT 优 点 缺 点 开关速度高，开关损耗小，具有耐脉冲电流 开 关 速 度 低 于 电 力 冲击的能力，通态压降较低，输入阻抗高， MOSFET ，电压，电流容 为电压驱动，驱动功率小 量不及 GTO 开关速度低，为电流驱动， 耐压高，电流大，开关特性好，通流能力强 ， 所需驱动功率大，驱动电 饱和压降低 路复杂，存在二次击穿问 题 电流关断增益很小，关断 时门及负脉冲电流大，开 关速度 低， 驱动 功率 大， 驱动电路复杂，开关频率 低 电流容量小，耐压低，一 般中 适 用 于 功 率 不 超 过 10kw 的电力电子装置
过流
二、判断题 1、“电力电子技术”的特点之一是以小信息输入驱动控制大功率输出。 （ √ ） 2、某晶闸管，若其断态重复峰值电压为 500V ，反向重复峰值电压为 700V ，则该晶闸管的 额定电压是 700V 。 （ × ） 3、晶闸管导通后，流过晶闸管的电流大小由管子本身电特性决定。 （ × ） 4、尖脉冲、矩形脉冲、强触发脉冲等都可以作为晶闸管的门极控制信号。 （ √ ） 5、 在晶闸管的电流上升至其维护电流后， 去掉门极触发信号， 晶闸管级能维护导通。 （×
） ）
1、图中阴影部分晶闸管处于通态区间的电流波形，各波形的电流最大值均为 Im，试计算各 波形的电流平均值 Id1、Id2、Id3 与电流有效值 I1、I2、I3 。
解：a ） I d1
1 2
m 4
I sin td (t )
1m 2 ( 1) 0.2717I m 2 2
2 220 311.13V ；取晶闸管的安全裕量为 2 ，则晶闸管额定电压不低于 2× 311.13 ≈
电力电子第1章 习题-带答案
第1章习题
第1部分：填空题
1.电力电子技术是使用__电力电子______器件对电能进行__变换和控制___的技术。
2. 电力电子技术是应用在__电力变换领域______ 的电子技术。
3. 电能变换的含义是在输入与输出之间，将__电压______、_电流_______、__频率______、_相位_______、_相数_______中的一项以上加以改变。
4. 在功率变换电路中，为了尽量提高电能变换的效率，所以器件只能工作在_开关_______状态，这样才能降低___损耗_____。
5. 电力电子技术的研究内容包括两大分支：___电力电子器件制造_____________ 技术和_变流_______技术。
6.半导体变流技术包括用电力电子器件构成___电力变换__________电路和对其进行控制的技术，以及构成_ 电力电子_______装置和__电力电子______系统的技术。
第2部分：简答题
1. 什么是电力电子技术？
答：电力电子技术是应用于电力领域的电子技术，使用电力电子器件对电能进行变换和控制的技术。
2. 电能变换电路的有什么特点？机械式开关为什么不适于做电能变换电路中的开关？
答：电能变换电路在输入与输出之间将电能，电流，频率，相位，相数种的一相加以变换。
电能变换电路中理想开关应满足切换时开关时间为零，使用寿命长，而机械开关不能满足这些要求。
3. 电力电子变换电路包括哪几大类？
答：交流变直流-整流；直流变交流-逆变；直流变支路-斩波；交流变交流-交流调压或者变频。
电力电子技术复习题(第1章-第4章)
复习题一、填空题：1．三相半控桥式整流电路的移相范围为180°。
当控制角超过 时，电压波形将由连续变为断续。
2．带平衡电抗器三相双反星形可控整流电路一般应用在需要直流电压较低、电流 的电工设备中。
3．将直流电源的稳定电压变换为 电压的装置称为直流斩波器。
4．常用的逆变器根据换流方式不同，分为 换流式逆变器和脉冲换流式逆变器两类。
5．由金属－ －半导体场效应管构成的集成电路称为MOS 电路。
6．兼有 和P 沟道两种增强型MOS 电路称为CMOS 电路。
7．基尔霍夫第一定律表明，流过任一节点的电流代数和为零；基尔霍夫第二定律表明，在任一回路中电动势的代数和恒等于各电阻上 的代数和。
8．由一恒定电流If 与内电导Gi 并联组合而成的电源，称为 。
9．已知一个电压源的电动势为E ，内阻为Ri ，若用等效的电流源表示，则电流源的电流I S ＝ ，并联电导＝Ri1。
10.涡流在铁心内将引起较大的功率消耗，使铁心 ，缩短了设备的使用寿命。
11．互感线圈串联时，若 端相接，称这种串接方式为反接。
12．互感线圈串联时，若异名端相接，称这种串接方式为 。
13. LC 并联谐振回路在谐振时，其阻抗达到最大且呈纯电阻性，此时Z ＝Zmax ＝RCL ，它的谐振频率fo ＝ 。
14．场效应管是利用改变半导体中的 来实现对其导电能力控制的器件。
15．场效应管按其结构的不同，可分为结型和 型两大类。
16．在结型场效应管中，按其导电沟道的不同，可分为N 沟道和 沟道两种。
17．由于结型场效应管中的PN 结始终工作在 ，其栅极电流几乎等于0，所以输入电阻高。
18．由于结型场效应管的 电流几乎为零，讨论它的输入特性没有任何意义，所以只讨论它的转移特性和输出特性。
19．场效应管的转移特性反映了栅源电压对 电流的控制作用。
20．场效应管的输出特性反映了 电压对漏极电流的影响。
21．单结晶体管的伏安特性曲线分三个区，即截止区、 区和饱和区。
