详细介绍WinCC报警记录(理论-实操图示)
Wincc变量记录及报警记录优化
Wincc变量记录及报警记录优化(图）2010-04-12 18:01Wincc变量归档（图）最近在一个项目上，发现Wincc项目运行一段时间后，界面的操作响应变慢了。
Wincc运行Runtime 时，发现进度在55%等待时间很长，界面提示为：变量记录管理启动中。
怀疑系统运行效率下降和Wincc变量记录有关。
检查变量记录，文件大小为12~20G。
咨询西门子工程师，他给出的解决方案是，减小每一个变量归档的大小，减小最长变量归档。
具体作法如下：1.打开Wincc变量记录设定：2.右击快速归档，打开归档属性：3.设定单个分段最大大小为：100~200M，单个分段包含的时间段为：1天。
这两个参数，以最先达到的为有效；4.设定所以分段最大尺寸为：10G，最长时间为3个月。
这两个参数，以最先达到的为有效；5.设定归档备份保存位置：选择“备份组态”选项卡，选择“激活备份”，设定目标路径。
5.这里需要注意，当达到记录文件达到10G，或者达到3个月，则Wincc开始了备份。
例如达到了3个月，3个月后的第一天，系统将把3个月前的第一天的记录放置到备份数据路径下，并不再连接到数据库上。
而新的数据将被保存在ArchiveManager文件夹下，并被连接到数据库上。
6.如果要查询3个月前的数据，则需要在Runtime运行的情况下，打开“变量记录”窗口-》“归档组态”-》右击“快速归档”。
快捷菜单中，选择“连接归档”。
从备份归档文件夹下，选择要连接的归档文件。
另外，对于报警记录无法自动连接归档的情况，也可以使用6所示方法。
对于报警在报警控件中显示只有1000条的问题。
报警控件限制最大报警显示条数为1000条。
如果要查询之前的报警，可以使用日期方式，选择要查询的起始和结束日期，进行查询。
如上的设定以前的使用中一直不很清楚。
这次算是弄明白了。
准备尝试让现场修改如上设置，看是否可以解决界面反应速度问题。
带你全面认识一下WinCC报警消息组态界面
带你全面认识一下WinCC报警消息组态界面WinCC通过报警给操作员提供了有关过程故障和错误的信息。
它们有助于尽早检测重要情况和避免停机时间。
在WinCC中可以用画面和声音的形式报告、记录消息事件：•画面：在画面中以'文本'的形式，显示报警信息；•声音：以'声音'的形式，提示报警。
也可以以'语音'的形式播报报警信息，语音需要提前录制好的。
在中双击'报警记录'，即可打开'消息'的组态界面，如图1所示。
所有对'消息'的组态工作都在这个界面中实现。
在学习'消息'组态之前，我们必须对消息组态界面做一个系统的认识。
消息组态分为4个大的内容：（1）消息块；（2）消息类型；（3）组消息；（4）归档组态，，如图2所示。
一、消息块'消息块'是指一条消息中所包含的内容。
其在运行系统中是以表格的形式显示的。
在【消息块】中可以组态我们要在画面中显示的内容，如：编号、时间日期、消息文本、过程值等。
【消息块】中又分为3个子类：1、系统块。
即系统提供的信息，它包括由消息系统提供的系统数据，如日期、时间、消息ID号等。
系统还提供了其他系统数据，可根据需要自行添加，如图3所示。
2、用户文本块。
由用户自由定义，提供消息的文本信息。
最多可添加10个用户文本块。
3、过程值块。
当某个消息产生时，可记录当前时刻的过程值。
最多可记录10个过程值。
二、消息类别对消息进行分类，不同类别的消息可以设置成不同的属性。
WinCC中可将消息分成16个类别，每个类别的消息下还可以定义16种消息类型。
系统预定义了3种消息类别。
消息类别和消息类型用于划分消息的级别。
一般，中小型的项目，采用系统默认的消息类别就足够了。
三、组消息把消息分组，以对整组的消息进行统一的操作，如对某一组的消息同时进行'消息确认'。
单个消息可以组合成两种不同的组消息（如图7所示）：创建一个新的消息类别时，也从包含的所有消息中创建相关的组消息。
Wincc报警文本记录
报警记录在Wincc中可以组态事件的报警，组态事件报警基本上可以分为两个步骤。
1.在报警编辑器中设置报警的各种类别，包括上限下限值触发的模拟量报警，还有通过消息变量触发的报警例如：开关量的报警。
2.通过对报警控件的设置实现报警显示。
在画面编辑器中插入报警记录控件，报警控件具有很多的功能。
包括报警显示，对报警的确认，报警的自动归档，报警的查询等等。
首先组态一个模拟量报警，并通过此实例来说明状态变量，确认变量的定义及用法。
在下一个实例中说明消息变量的使用。
模拟量报警新建个项目命名为alarmtext点击创建按扭打开报警记录编辑器，我们可以看到报警记录的主画面，包括消息块，消息类别，组消息，和归档组态。
首先组态报警。
组态报警就是设置报警消息的一些内容，包括时间，日期。
报警地点，报警消息，产生报警的当前值以及报警的类别!报警消息的时间，日期对应消息块中的系统块。
报警地点，报警消息对应消息块的用户文本块。
当前值对应过程值块。
故障报警对应消息类别。
所以我们开始建立组态。
一．添加系统快。
在消息块的系统快点击右击添加/删除添加系统快我们可以看到系统已将编号，日期，时间选中。
我们还可以添加左侧的系统快。
但我们只使用编号，日期，时间选项。
点击确定按钮。
我们看到所选的系统快已经显示出来二．添加用户文本块。
用户文本块采用同样的方法添加所需的块。
我们采取默认选择的错误点和消息文本.点击确定订按钮。
为了能使报警信息显示更多内容修改消息文本和错误点的字符长度改为30.双击消息文本，错误点修改。
三．添加过程值块将过程值块中的过程值1，过程值2，过程值3添加到右侧如图。
点击确定按钮。
我们可以成功的添加过程值1. 过程值2. 过程值3.四．在消息类别中设置报警消息的颜色！设置报警的进入，离开，已确认的文本颜色，与背景颜色。
我们设置的颜色如图所示。
点击确定这样我们已经组态好了一个报警。
我们也可以使用系统向导来组态报警由于操作简单这里就不加诉说了。
wincc系统消息
WINCC系统报警消息说明编号错误消息/描述1000000 WCCRT：出错1000100 WCCRT：驱动程序出错1000200 WCCRT：状态1000300 WCCRT：驱动程序状态1001000 PDLRT：常规错误1001001 PDLRT：操作员动作未激活1001002 PDLRT：错误的画面格式1001003 PDLRT：画面未找到1001004 PDLRT：画面中无动态激活1001005 PDLRT：变量不能写1001006 PDLRT：在画面中，动态动作未激活1002000 TLGRT：常规错误1002001 TLGRT：在初始化时出错1002002 TLGRT：装载运行系统数据时出错1002003 TLGRT：语言切换时出错1002004 TLGRT：访问数据库时出错1002005 TLGRT：建立运行系统对象时出错1002006 TLGRT：在线组态时出错1002007 TLGRT：在客户机/服务器环境中出错1002008 TLGRT：在存储器管理中出错1002009 TLGRT：记录测量值时出错1002010 TLGRT：处理记录测量值时出错1002011 TLGRT：归档测量值时出错1002012 TLGRT：格式DLL出错1002013 TLGRT：在用户归档选项中出错1002014 TLGRT：过程控制归档时出错1002015 TLGRT：API出错1002016 TLGRT：应用程序窗口出错1002017 TLGRT：系统错误1002018 TLGRT：错误数据库队列溢出1003018 ALGRT：消息不需要确认,试图确认不需要确认的消息。
1003019 ALGRT：消息已经确认,试图确认已经确认的消息。
1003020 ALGRT：消息等级未找到,属于该消息的消息等级不存在。
1003021 ALGRT：不能处理消息状态,不能解释消息的状态(到达、离开、确认...)。
WINCC7.0组态报警声音演示过程(技术学习)
一、使用Horn报警器WINCC软件“帮助”中有报警器用法的详细说明Horn有关的系统变量@RestartHorn@Horn TriggeringSingalsActive 禁止或者运行播放声音文件@HornSettingTagsActive@HornReset 可以用来确认报警，停止报警声音开始组态创建两个信号变量在图形编辑器下报警记录下完成打开报警器组态消息分配组态信号分配（需要提前下载WAW格式的报警声音文件）二、用C脚本播放WAV文件组态：启动按钮字体-文本-启动效果-全局颜色方案-否颜色-背景颜色-绿色停止按钮字体-文本-停止效果-全局颜色方案-否颜色-背景颜色-红色为了监视程序运行，要插入智能对象组态启动按钮C动作#include”apdefap.h”#pragma code(”Winmm.dll”)VOID WINAPI PlaySoundA(char*pszSound,char*hmode,DWORD dwflag); #pragma code()printf(“Start\r\n”);PlaySoundA(“C:\\WINDOWS\\Media\\ALARM8.WAV”,NULL,0);printf(“End\r\n”);组态启动按钮的SetTagBit组态停止按钮的SetTagBit三、用C脚本触发PC蜂鸣器#include”apdefap.h”#pragma code(”Kernel32.dll”)BOOL Beep(DWORD dwFreq,DWORD dwDuration); #pragma code()BOOL Beep(1000,100);。

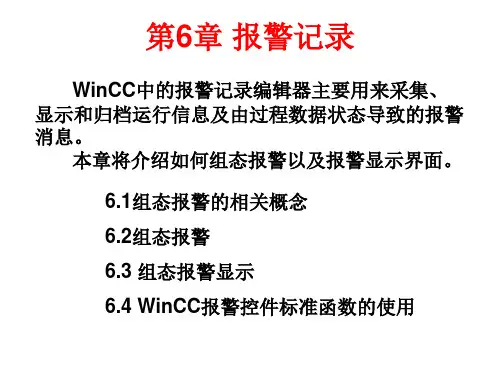

第6章 报警记录
选择“系统向导”,单击“确定”按钮，打开 “系统向导”对话框，如下图：
单击“下一步”进入“系统向导：选择 消息快”对话框，选中“系统块”内的“日 期，时间，编号”、“用户本块”内的“消 息文本，错误位置”、“过程值块”内的 “无”。如下图：
再单击“下一步”进入“系统向导：预设置 类别”对话框，选中项目如下图，单击下 一步完成。
6.1.2消息及确认
1. 单个消息和组消息 2. 2. 单个确认和组确认 3. 事件分为二进制事件和监控事件 4. 初始值消息和新值消息 5. 消息 6. 消息类型、消息类别 7. 消息块 8. 消息事件、消息状态
9. 消息窗口 10. 消息变量 11. 消息的操作步骤 12. 消息行 13. 报表 14. 确认离开的方法 15. 确认变量 16. 状态变量
6.2 组态报警
浏览窗口
数据窗口
表格窗口
从图中可以看到 报警记录编辑器包含三个区域： (1) 浏览窗口 组态消息，在根目录下按顺序进入各级文件夹。 (2) 数据窗口 显示可用对象的符号。双击可访问各报警记录设 置。 (3) 表格窗口 包含单个消息和已组态的属性的表格，双击编辑 单个域。
6.2.1 启动系统向导
6.2.2 组态报警消息文本
在报警记录编辑器浏览窗口选中“消息块” 下的“用户文本块”，右键单击“消息文 本”选择属性，如图所示：
6.2.3 组态报警消息
在表格窗口中 设置如上图的第一条消息
可通过“视图→添加/删除列”打开对话框如 下，可选择所需要的列
还可以通过属性对话框组态报警消息。在第 一行报警消息中单击鼠标右键选择“属性” 打开单个消息的属性对话框，如图：
通过菜单“工具→附加项”打开对话框， 如上图，勾选“模拟量报警”框，单击确 定，则在消息类别下面出现“模拟量”选 项。
威纶触摸屏高级教程(06)报警显示、事件显示
色彩与图标
交互设计
提供灵活的交互方式，如点击、滑动 等，以便用户能够方便地查看和处理 事件。
使用醒目的色彩和直观的图标来突出 重要事件，帮助用户快速识别事件的 性质和紧急程度。
事件信息显示内容
事件类型
标明事件的性质，如故障、警告、操作记 录等。
事件描述
对事件进行简短的文字描述，说明事件的 具体情况。
作用
当设备或系统出现故障、异常或 达到预设的报警条件时，报警显 示功能可以直观地展示给用户， 以便用户及时采取相应措施。
报警显示界面设计
布局设计
通常将报警显示模块放置 在界面的显眼位置，如顶 部或侧边栏，以便用户随
时查看。
色彩与图标
使用醒目的色彩（如红色 ）和直观的图标来突出报 警信息，引起用户的注意
威纶触摸屏高级教程(06)报警 显示、事件显示
CONTENTS
• 报警显示功能介绍 • 事件显示功能介绍 • 报警与事件显示实现原理 • 报警与事件显示配置方法 • 报警与事件显示应用案例 • 高级功能拓展与自定义开发
01
报警显示功能介绍
报警显示定义及作用
定义
报警显示是触摸屏界面设计中用 于实时反馈设备或系统异常状态 的功能模块。
故障处理提示
针对不同的故障类型，触摸屏可以提供相应的处 理提示，指导操作人员及时处理故障，减少停机 时间。
故障记录与查询
触摸屏可以记录生产线上的故障信息，并提供查 询功能，方便管理人员对生产线故障进行统计和 分析。
案例二：设备运行状态事件显示
设备运行状态实时监测
触摸屏可以实时监测设备的运行状态，包括运行、停止、待机等 状态，并以图形或文字形式进行显示。
利用威纶触摸屏提供的界面设计工具，创建符合项目需求的报警和事件
wincc报警编号操作日志记录
wincc报警编号操作日志记录WinCC是一款常用的过程监控软件，它能够实现对生产过程中的设备和系统进行监控和控制。
在生产运行过程中，可能会出现各种报警情况，为了及时发现和解决问题，需要对报警编号进行操作日志记录。
本文将从以下几个方面介绍WinCC报警编号操作日志记录的重要性和具体实施方法。
首先，WinCC报警编号操作日志记录的重要性。
对报警编号进行操作日志记录是为了方便对报警情况进行追溯和分析，以便能够更好地了解和解决生产过程中的问题。
通过对报警编号进行操作日志记录，可以追踪报警的发生时间、发生位置和报警原因等信息，为后续的问题排查和分析提供有力的依据。
同时，操作日志记录也可以作为一种重要的数据备份，以防止因系统故障或人为错误而导致的数据丢失或损坏。
其次，WinCC报警编号操作日志记录的实施方法。
WinCC提供了一些功能和工具，可以方便地对报警编号进行操作日志记录。
首先，可以通过配置WinCC系统，在报警管理设置中开启操作日志记录功能，并设置相应的记录级别。
其次，在运行过程中，当报警产生时，WinCC可以自动记录报警编号和相关信息，并将其保存到操作日志中。
此外，操作日志也可以手动输入和修改，以记录人工处理和解决报警的过程。
最后，可以通过WinCC系统提供的查询和导出功能，对操作日志进行检索和导出，以便于后续的报警分析和统计。
最后，需要注意的是，在进行WinCC报警编号操作日志记录时，应注意以下几个要点。
首先，操作日志的记录应准确、完整和规范，包括报警编号、报警描述、报警级别和处理措施等信息，以便于后续的分析和查看。
其次，操作日志的记录应及时进行，尽量避免延误和遗漏。
同时，需要确保操作日志的安全性和可靠性，避免被修改或删除。
最后，操作日志应按照时间顺序进行保存，并可设定一定的保存期限，以便于对历史数据的追溯和分析。
综上所述，对WinCC报警编号进行操作日志记录具有重要意义，可以帮助我们更好地了解和解决生产过程中的问题。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
6.1.2消息及确认
1. 单个消息和组消息 2. 2. 单个确认和组确认 3. 事件分为二进制事件和监控事件 4. 初始值消息和新值消息 5. 消息 6. 消息类型、消息类别 7. 消息块 8. 消息事件、消息状态
青岛大学自动化工程学院
9. 消息窗口 10. 消息变量 11. 消息的操作步骤 12. 消息行 13. 报表 14. 确认离开的方法 15. 确认变量 16. 状态变量
6.1 组态报警的相关概念
6.1.1
根据消息级别，消息状态中发生的变化被写入可 组态的消息归档。消息归档可以分为长期归档和 短期归档。 长期归档：归档的大小要由归档的消息时间跨度 确定。长期归档可以是连续归档或顺序归档。在 连续归档中，达到归档消息的最大数量以后，最 早的消息被覆盖。 短期归档：归档大小要由消息数量确定。短期归 档只能创建为连续归档。在短期归档中最多可存 储10000个消息状态改变。如果已经达到归档消 息的最大数量，最早的消息将被覆盖。
青岛大学自动化工程学院
再单击“下一步”进入“系统向导：预设置类别 ”对话框，选中项目如下图，单击下一步完 成。
青岛大学自动化工程学院
青岛大学自动化工程学院
6.2.2 组态报警消息文本 在报警记录编辑器浏览窗口选中“消息块”
下的“用户文本块”，右键单击“消息文本” 选择属性，如图所示：
青岛大学自动化工程学院
“文本”选项卡如下：单击 按钮允许将过程值 块的数值插入文本。
青岛大学自动化工程学院
“变量/动作”选项卡如下：可以把组态的过程 值块与变量连接起来。
青岛大学自动化工程学院
6.2.4 组态报警消息的颜色
在报警记录编辑器的浏览窗口中选择“消息 类别→错误”，在数据窗口右键单击“报警” 选择“属性”打开对话框，如图
青岛大学自动化工程学院
6.2 组态报警
浏览窗口
数据窗口
表格窗口
青岛大学自动化工程学院
从图中可以看到 报警记录编辑器包含三个区域： (1) 浏览窗口 组态消息，在根目录下按顺序进入各级文件夹。 (2) 数据窗口 显示可用对象的符号。双击可访问各报警记录设 置。 (3) 表格窗口 包含单个消息和已组态的属性的表格，双击编辑 单个域。
青岛大学自动化工程学院
6.2.1 启动系统向导 通过菜单“文件→选择向导”对话框，如图：
选择“系统向导”,单击“确定”按钮，打开“系 统向导”对话框，如下图：
青岛大学自动化工程学院
单击“下一步”进入“系统向导：选择消息 快”对话框，选中“系统块”内的“日期，时间 ，编号”、“用户本块”内的“消息文本，错误 位置”、“过程值块”内的“无”。如下图：
6.2.3 组态报警消息 在表格窗口中 设置如上图的第一条消息
青岛大除列”打开对话框如下 ，可选择所需要的列
青岛大学自动化工程学院
还可以通过属性对话框组态报警消息。在第 一行报警消息中单击鼠标右键选择“属性”打 开单个消息的属性对话框，如图：
青岛大学自动化工程学院
青岛大学自动化工程学院
6.2.5 组态模拟量报警
通过菜单“工具→附加项”打开对话框，如 上图，勾选“模拟量报警”框，单击确定， 则在消息类别下面出现“模拟量”选项。
青岛大学自动化工程学院
下面开始组态模拟量报警。 首先组态模拟量报警的变量。右键单击“模拟量 报警”选择“新建”，打开“属性”对话框如图：
青岛大学自动化工程学院
6.1.3消息的结构
在运行系统中，以表格的形式分行显示消息。单 个消息可以用表格域显示的信息组成。表格域显 示的这些单条信息被称为消息块，它可以分为3种 类别。 系统块：包括报警记录分配的系统数据。这些数 据包括日期、时间、报表标识符等。 过程值块：包含过程提供的数据。 用户文本块：提供常规信息和便于理解的文本。 例如消息解释、出错位置和消息源。
青岛大学自动化工程学院
青岛大学自动化工程学院
青岛大学自动化工程学院
青岛大学自动化工程学院
青岛大学自动化工程学院
青岛大学自动化工程学院
6.3 组态报警显示
通过使用报警控件，用户可以看到消息视图、消 息行以表格的形式显示在画面中。
6.3.1 在画面中组态控件
新建一个报警画面，在“对象选项板控件”选项 卡中选择“WinCC Alarm Control”控件并将其 拖动到编辑区至满意的尺寸后释放
青岛大学自动化工程学院
