框架结构模板技术交底
框架结构模板工程技术交底
框架结构模板工程技术交底一、项目背景框架结构模板工程是指在建筑施工过程中，对建筑物的框架结构进行模板搭设和施工的工程。
该工程是建筑施工的重要环节，对保证建筑物的稳定性和安全性具有重要作用。
本文将详细介绍框架结构模板工程的技术交底内容。
二、工程概述框架结构模板工程主要包括以下几个方面的内容：1. 模板材料的选择和使用2. 模板搭设和固定3. 模板支撑和调整4. 模板拆除和回收三、模板材料的选择和使用1. 模板板材的选择：根据工程要求和施工的具体情况，选择适合的模板板材，如胶合板、刨花板等。
2. 模板板材的质量要求：模板板材应具有足够的强度和稳定性，不得有明显的翘曲、裂缝等缺陷。
3. 模板板材的加工和处理：模板板材应进行必要的加工和处理，如修边、防腐等，以确保其使用效果和寿命。
四、模板搭设和固定1. 模板搭设的原则：按照建筑设计图纸和施工方案，合理确定模板的位置和布置，确保施工的准确性和安全性。
2. 模板搭设的步骤：先进行模板骨架的搭设，再进行模板板材的安装，最后进行模板的调整和固定。
3. 模板固定的方法：采用合适的固定方式，如螺栓固定、钢丝绳固定等，确保模板的稳定性和牢固性。
五、模板支撑和调整1. 模板支撑的原则：根据模板的尺寸和重量，合理设置模板的支撑点和支撑方式，确保模板的稳定和平衡。
2. 模板支撑的材料：选择适合的支撑材料，如钢管、木方等，确保支撑的强度和稳定性。
3. 模板调整的方法：根据实际情况，进行模板的调整和修正，确保模板的垂直度和水平度满足要求。
六、模板拆除和回收1. 模板拆除的时机：根据混凝土的强度和施工的需要，合理确定模板的拆除时机，确保施工进度和质量。
2. 模板拆除的方法：采用适当的拆除工具和方法，如撬棍、锤子等，确保模板的完整性和安全性。
3. 模板回收的处理：对拆除下来的模板进行分类、整理和储存，以便后续的使用和回收利用。
七、安全注意事项1. 模板搭设和拆除过程中，要严格按照相关安全规范和操作规程进行，确保施工人员的安全。
2024年框架柱木模板安装技术交底
2024年框架柱木模板安装技术交底一、引言框架柱木模板（也叫做木制模板）是建筑施工中常用的一种模板材料，用于搭建混凝土结构的支撑和固定。
本文旨在对2024年框架柱木模板的安装技术进行详细交底，以确保施工人员正确使用、安装，并达到预期的质量标准。
二、框架柱木模板的组成框架柱木模板由两部分组成：框架和木质板材。
1. 框架：框架一般采用木材制作，常见的材料有脚手架木材、扁钢等。
框架材料应选用坚固、耐用的木材，以确保模板的稳定性和承重能力。
2. 木质板材：木质板材用于填充框架，常见的有胶合板、刨花板等。
木质板材的厚度和规格应根据具体工程要求进行选择，通常需要根据混凝土浇注压力和模板支撑距离来决定。
三、框架柱木模板的安装步骤框架柱木模板的安装分为搭设框架和安装木质板材两个步骤。
下面将详细介绍每个步骤的具体操作方法。
1. 搭设框架（1）测量确定模板尺寸：根据设计图纸和实际需求，测量确定模板的尺寸，包括高度、宽度和长度等。
（2）准备框架材料：根据测量结果，准备合适的脚手架木材或扁钢等材料，确保材料的质量和规格符合要求。
（3）组装框架：按照模板的尺寸要求，将准备好的框架材料进行组装。
可以采用螺栓连接或木工胶水粘合的方式进行，确保框架的结构稳定和牢固。
（4）固定框架：将组装好的框架固定在需要搭设模板的位置上，可以使用脚手架支撑或固定在建筑物结构上。
2. 安装木质板材（1）准备木质板材：根据框架的尺寸，准备合适规格和数量的木质板材。
确保板材的质量达到标准要求。
（2）固定木质板材：将准备好的木质板材安装在框架上，确保板材与框架之间紧密贴合。
可以使用锤子、钉子或螺丝等工具将板材固定在框架上。
（3）检查安装质量：安装好木质板材后，仔细检查安装质量。
确保木质板材之间无空隙，边缘平整，固定牢固，以满足混凝土浇筑时的需求。
四、框架柱木模板的注意事项在使用和安装框架柱木模板时，需要注意以下几个方面的问题。
1. 材料的选择和质量：选择优质的木材和木质板材，确保其质量符合标准要求。
框架结构设计安全技术交底模板
一、交底目的为确保框架结构设计过程中的安全，防止安全事故的发生，特制定本安全技术交底模板，对框架结构设计过程中的安全注意事项进行详细说明。
二、交底对象1. 框架结构设计人员2. 施工单位相关人员3. 监理单位相关人员三、交底内容1. 设计依据（1）国家及地方相关法律法规、规范标准（2）设计任务书及施工图纸（3）施工现场实际情况2. 安全注意事项（1）结构设计安全1）严格按照规范要求进行结构设计，确保结构安全可靠；2）充分考虑地震、风荷载等不利因素，进行结构抗震、抗风设计；3）对结构节点、连接部位进行仔细设计，确保节点传力合理；4）对施工过程中可能出现的风险进行预测，并制定相应的预防措施。
（2）施工安全1）施工前对施工人员进行安全教育培训，提高安全意识；2）施工现场设置安全警示标志，明确危险区域；3）合理布置施工临时设施，确保施工人员通行安全；4）施工过程中严格执行操作规程，防止因操作不当导致事故发生；5）加强施工现场安全管理，定期进行安全检查，及时发现并消除安全隐患。
（3）材料安全1）选用符合国家标准的建筑材料，确保材料质量；2）对材料进行验收，确保材料合格；3）对易燃、易爆、有毒有害等危险材料进行妥善保管，防止安全事故发生。
3. 交底要求（1）设计人员应充分了解施工现场实际情况，确保设计安全可靠；（2）施工单位应严格按照设计要求进行施工，确保施工安全；（3）监理单位应加强对施工现场的监督检查，确保施工安全；（4）施工过程中如发现安全隐患，应及时上报并采取措施予以消除。
四、交底流程1. 设计人员根据项目特点，编制框架结构设计安全技术交底文件；2. 交底文件经项目相关负责人审核通过后，向施工单位、监理单位进行交底；3. 施工单位、监理单位对交底内容进行学习、领会，确保施工安全；4. 施工过程中，定期对交底内容进行回顾，确保安全措施落实到位。
五、交底记录1. 交底人：___________2. 交底时间：___________3. 交底地点：___________4. 交底对象：___________5. 交底内容：___________6. 接受人签名：___________六、附则1. 本安全技术交底模板适用于框架结构设计过程中的安全交底；2. 本模板可根据实际情况进行修改和完善；3. 本模板自发布之日起实施。
框架结构混凝土工程技术交底
框架结构混凝土工程技术交底一、框架结构混凝土概述框架结构混凝土是指将混凝土作为主要建筑材料，通过搭建钢筋混凝土框架，形成整体结构的一种建筑形式。
框架结构混凝土工程技术交底是指对框架结构混凝土工程施工过程中的关键技术要点、建筑物的设计、施工方案和施工工艺进行详细说明和交底。
二、构造设计1.基础设计：详细描述框架结构混凝土工程的地基基础设计要求，包括确定基础类型、承载力计算、基础布置等。
2.基础施工：介绍框架结构混凝土基础施工的步骤、方法和要求，包括地面处理、基坑开挖、埋设基础筏板等。
3.结构设计：阐述框架结构混凝土主体结构的设计要求，包括梁柱墙板的布置、钢筋混凝土梁柱的尺寸和配筋等。
4.结构施工：说明框架结构混凝土主体施工的流程和注意事项，包括模板安装、钢筋布置、混凝土浇筑等。
5.地面设计和施工：详细描述框架结构混凝土地面的设计和施工要求，包括地板尺寸、施工工艺和材料选择等。
三、材料选择与使用1.混凝土选择：介绍常用的混凝土配合比和材料比例，包括水泥、砂子、石子等。
同时，要说明混凝土的强度等级和湿度控制要求。
2.钢筋选择：阐述钢筋的种类、规格和用途，包括普通钢筋、螺纹钢筋等。
要说明钢筋的防锈处理和保护要求。
3.模板选择：详细描述框架结构混凝土模板的种类、规格和安装要求，包括模板板材、支撑体系等。
同时，要说明模板的使用寿命和拆除方法。
4.浇筑材料选择：说明框架结构混凝土浇筑所需的辅助材料，包括脱模剂、防水剂等。
四、施工工艺1.钢筋加工与施工：详细描述框架结构混凝土钢筋加工和安装的步骤和要求，包括钢筋加工机械、摆放规范等。
2.模板安装：说明框架结构混凝土模板安装的流程和方法，包括模板的拆装步骤和模板表面处理。
3.混凝土浇筑：阐述框架结构混凝土浇筑的施工工艺和注意事项，包括混凝土浇筑的顺序和施工温度控制要求等。
4.养护要求：详细描述框架结构混凝土的养护要求，包括浇筑后的保温、湿润和避免振动等。
五、安全质量控制1.安全施工要求：详细说明框架结构混凝土工程施工中的安全要求和措施，包括施工现场的秩序、材料堆放安全等。
模板工程施工技术交底(附图)
7 框架梁梁底模面板15㎜厚多层板；次龙骨50×100㎜方木双面刨光竖放；主龙骨采用100×100㎜方木。
支撑体系Φ48×3.5㎜碗扣式钢管脚手架。
梁侧模15㎜厚多层板；次龙骨50×100㎜方木双面刨光竖放；主龙骨100×100㎜方木。
8 楼面板面板12㎜厚多层板；次龙骨50×100㎜方木双面刨光竖放；主龙骨100×100㎜方木；支撑体系Φ48碗扣式钢管脚手架；压型钢板无需另设模板。
9 洞口模板采用多层板加木龙骨组拼。
洞口框龙骨为100×100㎜方木，其它为50×100㎜方木。
塔楼标准层门窗洞口模板采用PVC+白松板，快拆角体系。
10 楼梯间模板面板12㎜厚多层板；次龙骨50×100㎜方木双面刨光竖放；主龙骨100×100㎜方木；支撑体系Φ48碗扣式钢管脚手架；标准梯段踏步模板采用定型钢模。
2 主要部位的模板施工方法1、基础垫层模板本工程基础垫层厚度为100㎜厚C15混凝土，垫层模板采用100×100㎜方木，沿垫层边线（基础底板外侧400㎜，考虑结构底板、防水保温层以及防水保护墙体的厚度）设置，方木外侧采用Ф12㎜钢筋钉在基底土层上，钢筋间距600㎜，长度400～500，钉入基底300㎜。
垫层模板安置前，沿垫层边线拉通线，控制模板位置及顺直程度，保证垫层边缘成型工整美观。
2、基础模板1、本表由施工单位填写，交底单位与接受交底单位各保存一份。
2、当做分项工程施工技术交底时，应填写“分项工程名称”栏，其他技术交底可不填写。
2、当做分项工程施工技术交底时，应填写“分项工程名称”栏，其他技术交底可不填写。
粘贴海绵条15厚覆膜木胶合板槽钢柱箍间距400-600mm槽钢柱箍100×50木方间距200mm柱模组装平面图此种方式模板竖楞采用50×100㎜方木，方木均经压刨找平，每200㎜一道。

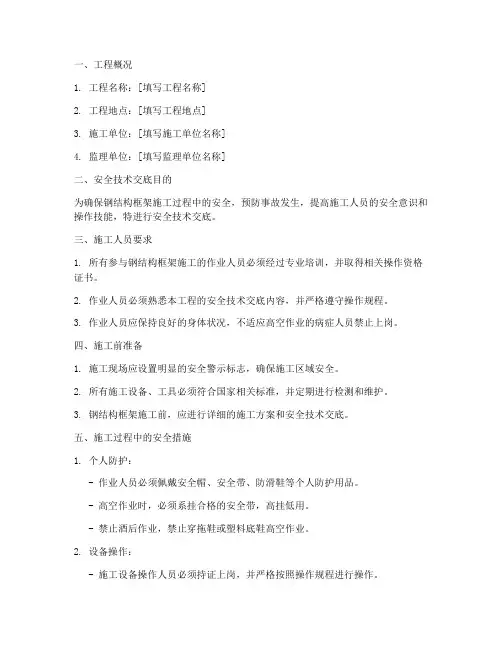

钢结构框架安全技术交底模板
一、工程概况1. 工程名称：[填写工程名称]2. 工程地点：[填写工程地点]3. 施工单位：[填写施工单位名称]4. 监理单位：[填写监理单位名称]二、安全技术交底目的为确保钢结构框架施工过程中的安全，预防事故发生，提高施工人员的安全意识和操作技能，特进行安全技术交底。
三、施工人员要求1. 所有参与钢结构框架施工的作业人员必须经过专业培训，并取得相关操作资格证书。
2. 作业人员必须熟悉本工程的安全技术交底内容，并严格遵守操作规程。
3. 作业人员应保持良好的身体状况，不适应高空作业的病症人员禁止上岗。
四、施工前准备1. 施工现场应设置明显的安全警示标志，确保施工区域安全。
2. 所有施工设备、工具必须符合国家相关标准，并定期进行检测和维护。
3. 钢结构框架施工前，应进行详细的施工方案和安全技术交底。
五、施工过程中的安全措施1. 个人防护：- 作业人员必须佩戴安全帽、安全带、防滑鞋等个人防护用品。
- 高空作业时，必须系挂合格的安全带，高挂低用。
- 禁止酒后作业，禁止穿拖鞋或塑料底鞋高空作业。
2. 设备操作：- 施工设备操作人员必须持证上岗，并严格按照操作规程进行操作。
- 机械设备应定期进行保养和维护，确保其安全可靠。
3. 高空作业：- 高处作业时，应使用安全可靠的吊装设备，并设置安全防护设施。
- 遇有六级以上强风、浓雾等恶劣气候，不得进行露天攀登与作业。
- 暴风雪及暴风雨后，应对高处作业的安全防护设施逐一检查，发现问题及时整改。
4. 电气焊作业：- 电气焊作业人员必须持证上岗，并按规定穿戴劳动防护用品。
- 焊接场地应清除易燃、易爆物品，并设置隔离措施。
- 氧气瓶、乙炔瓶等易燃易爆物品应远离火源，并按照规范要求存放。
5. 材料堆放：- 钢结构材料应按照设计要求堆放，不得超高、超宽。
- 传递物件时，禁止抛掷，应使用安全绳索进行传递。
六、应急处理1. 施工现场应配备必要的应急救援设备，如急救箱、灭火器等。
2. 作业人员应掌握基本的急救知识和技能，并熟悉应急预案。
模板施工技术交底
模板施工技术交底作业条件：1模板安装工作要求在测量放线后，已完各分部分项混凝土结构模板设计及模板配料工作。
作业所需脚手架已搭设完毕。
2、根据模板设计要求和工艺标准，向班组长进行安全、技术交底。
3、模板涂刷脱模剂，并分规格堆放。
4、基础、地梁墙柱钢筋绑扎完毕，水电管及预埋件已安装，绑好钢筋保护层垫块，并办好隐蔽验收手续。
5、上层结构面500线测放完毕，检查合格。
6、柱、墙、梁边线、500控制线，水平控制标高均检验合格。
7、门窗洞口在施工前仔细核对墙身线和标高。
二.施工准备：1、材料准备：14mm厚多层板、50×100mm x100×100mm木方、U型卡、48钢管、卡扣、脱模剂、铁丝、圆钉、毛刷、墨斗等，模板必须合格，表面平整，无明显磕,不合格的不得使用，经修理后的模板也应符合模板的质量标准的要求。
2、机具准备：锯、扳手、线坠、靠尺板、方尺、铁水平、撬棍等。
三、施工工艺：基础模板：1工艺流程：作业面清理一测量放线一立皮数杆一砌砖模一抹水泥砂浆找平层一做防水一做防水保护层一绑扎底板钢筋一支500mm高外墙内模及井坑模板2、测量放线：测量人员依据地面上的轴线控制桩，将轴线投测到垫层上，同时将砖模的线弹出，砖模放线要留出20mm防水基层+4mm防水层+20mm防水保护层的厚度3、立皮数杆：用50×70mm的木方做皮数杆，皮数杆上划出每皮砖的高度和灰缝的宽度，灰缝的宽度为IOmm o依据护坡上的标高固定皮数杆。
4、砌筑砖模：砖模采用〃三一〃砌筑法施工。
浇注混凝土前保护墙外侧土方及时回填。
5、500mm高外墙内模：500mm外墙水平施工缝采用止水钢板，宽度为300mm,止水钢板轴向中心线与500mm高外墙顶标高重合,位置如下图。
内侧用14mm 厚多层板，背楞用两根50mm×100mm的木方，为防止内侧模板下落，在底板钢筋上铁上每间距900mm设工型钢筋支撑，下垫50mm厚保护层垫块。
钢框架结构安全技术交底模板
一、交底目的为确保钢框架结构施工过程中的安全，防止安全事故发生，特制定本安全技术交底，使所有参与施工人员充分了解施工过程中的安全注意事项，严格遵守操作规程。
二、交底内容1. 施工人员要求- 所有参与钢框架结构施工人员必须经过专业培训，具备相应的施工技能和安全知识。
- 施工人员应穿戴好个人防护用品，如安全帽、工作服、手套、安全鞋等。
2. 施工材料与设备- 所有钢材、焊接材料等必须符合国家标准，并由专人负责验收。
- 焊接设备应定期检查，确保其安全可靠。
3. 施工准备- 施工前，应对施工现场进行全面检查，确保无安全隐患。
- 根据设计图纸，绘制施工详图，明确施工顺序和施工要点。
4. 施工过程安全措施- 钢材运输和堆放：钢材应整齐堆放，不得超高、超宽，防止倾倒。
- 焊接作业：焊接作业应在通风良好的环境下进行，确保焊接质量。
- 高处作业：高处作业人员必须佩戴安全带，作业时不得随意移动。
- 脚手架搭设：脚手架应搭设牢固，符合规范要求，并定期检查。
- 防火措施：施工现场应配备足够的消防器材，严禁吸烟。
5. 施工过程中常见危险源及防范措施- 钢材坠落：在运输和堆放过程中，应采取固定措施，防止钢材坠落。
- 焊接火花：焊接作业时应佩戴防护眼镜，防止火花飞溅伤人。
- 高处坠落：高处作业人员必须佩戴安全带，并设置安全网。
- 火灾：施工现场应配备足够的消防器材，并定期进行消防演练。
三、施工验收1. 施工完成后，应组织专业人员对钢框架结构进行验收，确保其符合设计要求和施工规范。
2. 验收合格后方可进行下一道工序的施工。
四、安全教育培训1. 定期对施工人员进行安全教育培训，提高其安全意识和操作技能。
2. 施工现场应设置安全警示标志，提醒施工人员注意安全。
五、应急处理1. 发生安全事故时，应立即停止施工，启动应急预案。
2. 及时报告相关部门，并采取有效措施进行事故处理。
六、附则1. 本安全技术交底自发布之日起实施。
2. 本安全技术交底由施工单位负责解释。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
交底内容：
一、施工准备
（一）作业条件
1、模板设计：根据工程结构型式和特点及现场施工条件，对模板进行设计，确定模板平面布置，纵横龙骨规格、数量、排列尺寸，柱箍选用的型式和间距，梁板支撑间距，梁柱节点、主次梁节点大样。
验算模板和支撑的强度、刚度及稳定性。
绘制全套模板设计图（模板平面布置图、分块图、组装图、加固大样图、节点大样图、零件加工图和非定型零件的拼接加工图）。
模板的数量应在模板设计时按流水段划分，进行综合研究，确定模板的合理配制数量。
2、模板拼装：
（1）拼装场地夯实平整，条件许可时可设拼装操作平台。
（2）按模板设计图尺寸，采用沉头自攻螺丝将竹胶板与方木拼成整片模板，接缝处要求附加小龙骨。
（3）竹胶板模板开的边及时用防水油漆封边两道，防止竹胶板模板使用过程中开裂、起皮。
3、模板加工好后，专人认真检查模板规格尺寸，按照配模图编号，并均匀涂刷脱模剂，分规格码放，并有防雨，防潮、防砸措施。
4、放好轴线、模板边线、水平控制标高，模板底口平整、坚实，若达不到要求的应做水泥砂浆找平层，柱子加固用的地锚已预埋好且可以使用。
5、柱子、墙钢筋绑扎完毕，水电管线及预埋件已安装，绑好钢筋保护层垫块，并办理好隐蔽验收手续。
（二）材质要求
1、板模板：尺寸1830×930mm，厚度为18mm等（单个工选用不超过两种厚度为合理）。
2、方木：80×80mm方木，要求规格统一，尺寸规矩。
3、对拉螺栓：采用14mm以上的Ⅰ级钢筋（最好用HRB235），双边套丝扣，并且两边带好两个螺母，沾油备用。
1、本表由施工单位填写，交底单位与接受交底单位各存一份。
2、当做分项工程施工技术交底时，应填写“分项工程名称”栏，其他技术交底可不填写。
1、本表由施工单位填写，交底单位与接受交底单位各存一份。
2、当做分项工程施工技术交底时，应填写“分项工程名称”栏，其他技术交底可不填写。
1、本表由施工单位填写，交底单位与接受交底单位各存一份。
2、当做分项工程施工技术交底时，应填写“分项工程名称”栏，其他技术交底可不填写。
1、本表由施工单位填写，交底单位与接受交底单位各存一份。
2、当做分项工程施工技术交底时，应填写“分项工程名称”栏，其他技术交底可不填写。
1、本表由施工单位填写，交底单位与接受交底单位各存一份。
2、当做分项工程施工技术交底时，应填写“分项工程名称”栏，其他技术交底可不填写。
