CAD模型空间和图纸空间完整版操作
三视图与轴测图的识读与绘制—模型空间和布局出图
优点：出图时，图纸比例值容易得到；
模型空间出图方式
布局空间出图方式
02.比例出图三剑客
问题导入： 1.CAD出图图纸比例该怎么确定; 2.不同的图纸比例标注参数该怎么设置; 3.图中标注文字打印出来字高是多少mm ; 4.用CAD 画出的图打印出来会是多大;
02.比例出图三剑客
一．画图比例: 在实际测绘中量取300mm，就在电脑上画长300mm的线,这就是1:1的 画图法,1:1画图法也是我们首选;
二．图纸比例：在图名旁边标出1:3，表示图上(打印后的图纸)量取1mm；代表实际 3mm ; 三．打印比例：在CAD上绘制长594 ×宽420一个图框包括里面的图形，打印在一张297mm ×210mm 的A4的图纸上，那打印比例是1:2；
设计行业
A3 420×297 840×594 1260×891 1680×1188 2100×1485 2520×1782 4200×2970 6300×4455 8400×5940 10500×7425 12600×8910 16800×11880 21000×14850 25200×17820 33600×23760 42000×29700 63000×44550 84000×59400 105000×74250 126000×89100 147000×103950 168000×118800 189000×133650 210000×148500 420000×297000
A4 297×210 594×420 891×630 1188×840 1485×1050 1782×1260 2970×2100 4455×3150 5940×4200 7425×5250 8910×6300 11880×8400 14850×10500 17820×12600 23760×16800 29700×21000 44550×31500 59400×42000 74250×52500 89100×63000 103950×73500 118800×84000 133650×94500 148500×105000 297000×210000

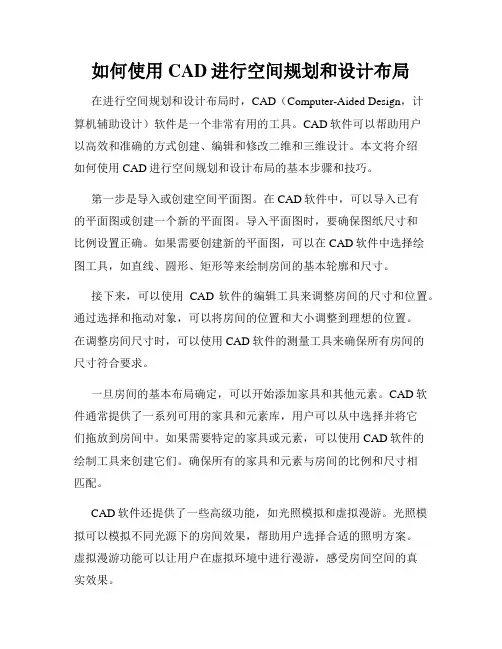

如何使用CAD进行空间规划和设计布局
如何使用CAD进行空间规划和设计布局在进行空间规划和设计布局时，CAD（Computer-Aided Design，计算机辅助设计）软件是一个非常有用的工具。
CAD软件可以帮助用户以高效和准确的方式创建、编辑和修改二维和三维设计。
本文将介绍如何使用CAD进行空间规划和设计布局的基本步骤和技巧。
第一步是导入或创建空间平面图。
在CAD软件中，可以导入已有的平面图或创建一个新的平面图。
导入平面图时，要确保图纸尺寸和比例设置正确。
如果需要创建新的平面图，可以在CAD软件中选择绘图工具，如直线、圆形、矩形等来绘制房间的基本轮廓和尺寸。
接下来，可以使用CAD软件的编辑工具来调整房间的尺寸和位置。
通过选择和拖动对象，可以将房间的位置和大小调整到理想的位置。
在调整房间尺寸时，可以使用CAD软件的测量工具来确保所有房间的尺寸符合要求。
一旦房间的基本布局确定，可以开始添加家具和其他元素。
CAD软件通常提供了一系列可用的家具和元素库，用户可以从中选择并将它们拖放到房间中。
如果需要特定的家具或元素，可以使用CAD软件的绘制工具来创建它们。
确保所有的家具和元素与房间的比例和尺寸相匹配。
CAD软件还提供了一些高级功能，如光照模拟和虚拟漫游。
光照模拟可以模拟不同光源下的房间效果，帮助用户选择合适的照明方案。
虚拟漫游功能可以让用户在虚拟环境中进行漫游，感受房间空间的真实效果。
在完成空间规划和设计布局后，可以使用CAD软件生成详细的设计图纸和报告。
设计图纸可以包括房间的尺寸、家具的布局和位置、照明方案等详细信息。
报告可以提供房间设计的说明和理由，以及所使用的材料、颜色和风格的建议。
此外，在使用CAD软件进行空间规划和设计布局时，还需要注意以下几点技巧：1. 学习基本的CAD操作技巧：熟悉CAD软件的基本操作，如选择、移动、旋转和缩放等，可以提高工作效率。
2. 使用图层管理：将不同的元素和模块放置在不同的图层上，可以方便地进行编辑和管理。
CAD中的模型空间与图纸空间切换
CAD中的模型空间与图纸空间切换在CAD软件中，我们常常需要在模型空间和图纸空间之间进行切换。
模型空间是用来绘制和编辑图形对象的区域，而图纸空间则用来布局和设置打印输出。
本文将介绍如何在CAD中进行模型空间和图纸空间的切换。
在开始切换之前，我们先了解一下CAD软件的界面。
一般情况下，CAD软件的界面左下角会有一个“模型”和“图纸”两个选项卡，分别代表着模型空间和图纸空间。
在模型空间下，可以进行图形的绘制和编辑；而在图纸空间下，可以进行图形的布局和设置打印输出。
首先，我们先进入模型空间。
点击界面左下角的“模型”选项卡，就可以切换到模型空间。
在模型空间中，我们可以使用各种绘图命令来创建和编辑图形对象。
例如，我们可以使用直线、圆形、多边形等命令来创建基本的图形，也可以使用修剪、平移、镜像等命令来对已有的图形进行编辑。
当我们完成了图形的创建和编辑之后，就可以切换到图纸空间进行布局和设置打印输出了。
点击界面左下角的“图纸”选项卡，就可以切换到图纸空间。
在图纸空间中，我们可以使用视口命令来创建视口对象，并将模型空间中的图形放置到视口中进行布局。
视口可以调整大小和位置，使得图形在打印输出时能够呈现出最佳的效果。
在进行布局之后，我们还可以对图纸进行一些设置，如调整图纸的纸张尺寸、添加标题栏、标注尺寸等。
CAD软件提供了丰富的图纸设置选项，可以根据实际需求进行设置。
切换回模型空间时，我们可以通过点击界面右下角的“模型”按钮，或者使用“MSPACE”命令来直接切换。
同样地，切换回图纸空间时，我们可以通过点击界面右下角的“图纸”按钮，或者使用“PSPACE”命令来直接切换。
除了通过按钮和命令来切换模型空间和图纸空间之外，我们还可以使用快捷键来进行切换。
在CAD软件中，使用Ctrl+1组合键可以直接切换到模型空间，使用Ctrl+2组合键可以直接切换到图纸空间。
这样可以更加方便快捷地进行切换操作。
总结起来，CAD中的模型空间和图纸空间是我们在绘制和编辑图形时经常使用的两个区域。
CAD布局使用图文教程
CAD布局使用图文教程图纸空间可以理解为覆盖在模型空间上的一层不透明的纸，需要从图纸空间看模型空间的内容，必须进行开“视口”操作，也就是“开窗”。
图纸空间是一个二维空间，也就是在图纸空间绘制的对象虽然也有Z坐标，但是三维操作的一些相关命令在图纸空间不能使用，导致他所显示的特性跟二维空间相似。
图纸空间主要的作用是用来出图的，就是把我们在模型空间绘制的图，在图纸空间进行调整、排版，这个过程称为“布局”是非常恰当的。
“视口”则是在图纸空间这张“纸”上开的一个口子，这个口子的大小、形状可以随意使用（详见视图菜单下的视口项）。
在视口里面对模型空间的图形进行缩放（ZOOM）、平移（PAN）、改变坐标系（UCS）等的操作，可以理解为拿着这张开有窗口的“纸”放在眼前，然后离模型空间的对象远或者近（等效ZOOM）、左右移动（等效PAN）、旋转（等效UCS）等操作，更形象的说，就是这些操作是针对图纸空间这张“纸”的，这就可以理解为什么在图纸空间进行若干操作，但是对模型空间没有影响的原因。
如果不再希望改变布局，就需要“锁定视口”。
注意使用诸如STRETCH、TRIM、MOVE、COPY等编辑命令对对象所作的修改，等效于直接在模型空间修改对象，有时为了使单张图纸的布局更加紧凑、美观就需要从图纸空间进入模型空间，进行适当的编辑操作。
熟练的使用图纸空间，需要配合几个方面的设置，也可能要改变自己以前绘图以及出图的习惯，不过我认为用这些去换来轻松的操作，是完全值得的。
首先对在模型空间绘图有以下几个说明或者要求，如果做不到这几条，图纸空间对你来说依然是混乱的。
1、最好严格按照1：1的方式绘图，这样不仅作图时方便，以后修改也方便，重要的是在使用图纸空间出图时更加灵活方便。
2、明确自己在模型空间绘图所使用的单位，比如用毫米为单位，那么1米就要用1000个CAD单位，用厘米为单位，那么1米就要用100个CAD单位，需要说明的是，在CAD中设定的所谓的“绘图单位”是没有意义的，绘图的单位应该是在使用者心中，这也是CAD灵活的一个方面，因为这样在CAD中绘制一条长度为1的线段，可以代表任何一个单位长度。
CAD详解图纸空间和模型空间
转发我同事的一位朋友的文章：（可能有点乱，但是都是很棒的经验）AutoCad 图纸空间(Paper Space)作者：孤竹为萧我以前曾和兄弟们说过我是在图纸空间出图的，因为这样可以使图纸布局更加灵活和紧凑。
在模型空间当然也可以出图，但若图纸上的图形比较多（如平面、立面、侧面、剖面、细部、屋顶、楼板、钢筋……都在一张纸上）而且比例不一时，图纸空间就显示出极大的方便。
另一方便之处就是：不论你画的是多大的图，都只需要按照1：1来进行，要画1米，就是1000，要画100米，就是100000，最终才调整出图比例，这样在标注时标注比例全为1。
新上路的兄弟们先来了解一下所谓模型空间和图纸空间（Model Space& Paper Space）。
模型空间是建模的场所，我们所建立的对象以及模型等的信息都在这里。
而图纸空间则可以当作一张空白图纸，我们可以通过一定的手段把模型空间内的东西映射到这里，相当于我们通过窗户去看窗外的景色，这种“映射源”与“映射图象”的比例关系可是自行设定精确的值，比如1：100。
于是，我们如果在图纸空间中建立多个窗户，而各个窗户的映射比例设置为不同的数值，那么也就实现了一张图纸中各部分分别有不同的比例。
这两种空间的最大不同在于对三维对象的处理上，Model Space中三维对象可以进行操作，比如你建立了一个三维实体，那么我们可以查询它的实体特性，如质量、转动惯量、等。
而在Paper Space中也可以建立对象，但数据本质上是二维的！就像一个画家的画再怎么逼真，那也只是一种“模拟的效果”而已，使得看起来“像一个真正的东西”，但事实上仍然是一个平面！此外，如果我们进入了图纸空间，是不能够修改模型空间内的对象的，只有进入图形空间方能进行修改。
似乎很复杂的样子？呵呵，其实不然。
首先，进行空间切换就像使用LINE命令一样简单；其次，建立窗户并把窗户放置在合适的地方（建立窗户的命令别名是“MV”，这个“窗户”的术语叫“浮动视口”，“浮动视口”与一条直线或一个圆一样，也是一个CAD的对象（Objece），但只能在图纸空间建立，它的移动仍然用MOVE命令）；第三，确定各映射比例，只需要ZOOM一下。

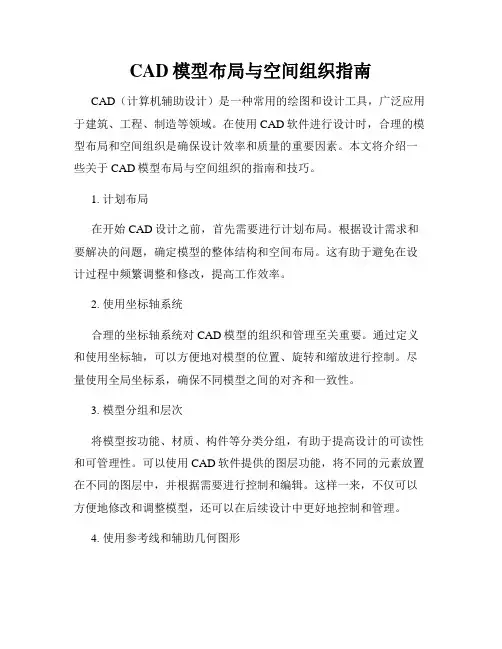

CAD模型布局与空间组织指南
CAD模型布局与空间组织指南CAD（计算机辅助设计）是一种常用的绘图和设计工具，广泛应用于建筑、工程、制造等领域。
在使用CAD软件进行设计时，合理的模型布局和空间组织是确保设计效率和质量的重要因素。
本文将介绍一些关于CAD模型布局与空间组织的指南和技巧。
1. 计划布局在开始CAD设计之前，首先需要进行计划布局。
根据设计需求和要解决的问题，确定模型的整体结构和空间布局。
这有助于避免在设计过程中频繁调整和修改，提高工作效率。
2. 使用坐标轴系统合理的坐标轴系统对CAD模型的组织和管理至关重要。
通过定义和使用坐标轴，可以方便地对模型的位置、旋转和缩放进行控制。
尽量使用全局坐标系，确保不同模型之间的对齐和一致性。
3. 模型分组和层次将模型按功能、材质、构件等分类分组，有助于提高设计的可读性和可管理性。
可以使用CAD软件提供的图层功能，将不同的元素放置在不同的图层中，并根据需要进行控制和编辑。
这样一来，不仅可以方便地修改和调整模型，还可以在后续设计中更好地控制和管理。
4. 使用参考线和辅助几何图形参考线和辅助几何图形是CAD设计中常用的工具，可以帮助确定尺寸、位置和对齐方式。
通过绘制参考线和辅助几何图形，可以准确地定位和排布各个元素，提高设计的精度和一致性。
5. 利用CAD软件提供的工具CAD软件通常提供各种工具和功能，可以帮助进行模型布局和空间组织。
例如，可以使用对齐工具对模型进行对齐和调整；使用排列工具进行元素的整齐排列；使用复制和镜像工具进行快速复制和反转等。
熟练掌握这些工具的使用，可以极大地提高CAD设计的效率和质量。
6. 考虑设计的可扩展性和可复用性在进行CAD模型布局和空间组织时，要考虑到设计的可扩展性和可复用性。
设计的模型应该具有良好的扩展性，即可以方便地添加和修改元素，以适应可能的变化。
此外，设计的模型应该具有可复用性，即可以在不同的项目中重复使用，从而节省时间和资源。
7. 注意设计的可视化效果CAD模型的可视化效果对于设计的呈现和沟通至关重要。
CAD 布局(图纸空间)使用教程详细图解
CAD 布局（图纸空间）使用教程详细图解- 结构理论图纸空间是一个二维空间，也就是在图纸空间绘制的对象虽然也有Z 坐标，但是三维操作的一些相关命令在图纸空间不能使用，导致他所显示的特性跟二维空间相似。
图纸空间主要的作用是用来出图的，就是把我们在模型空间绘制的图，在图纸空间进行调整、排版，这个过程称为“布局”是非常恰当的。
“视口”则是在图纸空间这张“纸”上开的一个口子，这个口子的大小、形状可以随意使用（详见视图菜单下的视口项）。
在视口里面对模型空间的图形进行缩放（ZOOM）、平移（PAN）、改变坐标系（UCS）等的操作，可以理解为拿着这张开有窗口的“纸”放在眼前，然后离模型空间的对象远或者近（等效ZOOM）、左右移动（等效PAN）、旋转（等效UCS）等操作，更形象的说，就是这些操作是针对图纸空间这张“纸”的，这就可以理解为什么在图纸空间进行若干操作，但是对模型空间没有影响的原因。
如果不再希望改变布局，就需要“锁定视口”。
注意使用诸如STRETCH、TRIM、MOVE、COPY等编辑命令对对象所作的修改，等效于直接在模型空间修改对象，有时为了使单张图纸的布局更加紧凑、美观就需要从图纸空间进入模型空间，进行适当的编辑操作。
熟练的使用图纸空间，需要配合几个方面的设置，也可能要改变自己以前绘图以及出图的习惯，不过我认为用这些去换来轻松的操作，是完全值得的。
首先对在模型空间绘图有以下几个说明或者要求，如果做不到这几条，图纸空间对你来说依然是混乱的。
1、最好严格按照1：1的方式绘图，这样不仅作图时方便，以后修改也方便，重要的是在使用图纸空间出图时更加灵活方便。
2、明确自己在模型空间绘图所使用的单位，比如用毫米为单位，那么1米就要用1000个CAD单位，用厘米为单位，那么1米就要用100个CAD单位，需要说明的是，在CAD中设定的所谓的“绘图单位”是没有意义的，绘图的单位应该是在使用者心中，这也是CAD灵活的一个方面，因为这样在CAD中绘制一条长度为1的线段，可以代表任何一个单位长度。
CAD中的模型空间与布局空间使用技巧
CAD中的模型空间与布局空间使用技巧CAD是一种非常强大的设计工具，可以用于各种领域的设计。
在进行CAD设计时，了解模型空间和布局空间的使用技巧非常重要。
本文将介绍CAD中的模型空间和布局空间，并为读者提供一些使用技巧。
首先，让我们来了解一下CAD中的模型空间和布局空间的基本概念。
模型空间是CAD中用于设计3D模型的主要空间，类似于一个无限大的画布。
在模型空间中，可以绘制和编辑各种几何图形，并进行模型的建模和编辑。
与此同时，布局空间是用于创建和导出最终设计图纸的空间。
布局空间中包括了页面设置、图纸比例尺、视口设置等相关功能，可以在其中安排和布置模型空间的内容。
布局空间中可以创建多个布局，每个布局都可以有不同的比例尺和视口设置。
在使用CAD进行设计时，以下是一些模型空间和布局空间的使用技巧：1. 模型空间中，可以使用各种命令和工具进行几何图形的绘制和编辑。
例如，可以使用线段、圆弧、多边形等命令创建基本几何图形，然后可以使用修剪、延伸、旋转等命令进行编辑和修改。
2. 在模型空间中，可以使用分组和图层来管理模型。
分组可以将多个图形对象组合在一起，方便进行整体操作。
图层可以控制图形对象的显示和隐藏，可以根据需要创建多个图层，方便管理和编辑。
3. 在布局空间中，可以创建多个布局，并在每个布局中安排不同的视口。
视口可以显示模型空间中的不同部分，并可以设置不同的比例尺和视图方向。
可以通过布局空间中的视口调整和查看模型的不同视角。
4. 在布局空间中，可以设置图纸比例尺和页面设置。
通过设置图纸比例尺，可以控制设计图纸的缩放比例。
页面设置可以调整图纸的大小和方向，以适应不同的输出需求。
5. 在布局空间中，可以添加标题栏、边框、标注和注释等设计元素。
这些设计元素可以增强设计图纸的可读性和专业性。
可以使用CAD中的相应工具和命令，添加这些设计元素到布局中。
总结起来，模型空间和布局空间是CAD中非常重要的两个概念。
在CAD设计中，合理使用模型空间和布局空间的技巧，可以提高设计效率和设计质量。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
AutoCAD模型空间和图纸空间AutoCAD有二个作图空间，模型空间和图纸空间。
顾名思义，模型空间就是指所画的实物，而图纸空间就相当于我们的图纸。
这种说法只是帮助我们理解而已，严格一点是有破绽的。
因为，一方面，我们不用图纸空间照样画图出图。
事实上，R14以前，用图纸空间出图的案例相当少，我们都习惯在模型空间画图，然后设定打印比例缩小打印。
另一方面，图纸空间也是作图空间，由图纸空间出图，理论上照样可以设定打印比例。
一、基本概念这么说很显然，图纸空间并不是非用不可，既然大家要用，肯定有很多好处。
有的朋友急了：“什么好处呢？”，且慢，要理解图纸空间概念，我们还是从最基本着手，先来看看几个概念：1。
图纸空间也是作图空间，它同样可以像模型空间一样作图（加注：三维图不能作）2。
二个空间三个状态二个空间：模型空间，图纸空间三个状态：模型空间（平铺），模型空间（浮动），图纸空间模型空间（平铺）就是正宗的模型空间，就是我们安装后打开软件所在的空间，也就是我们过去习惯上的作图空间。
模型空间（浮动），实际是在图纸空间，但把视口激活，被激活的视口回到了模型空间，也即图纸空间上不仅是块透明的玻璃，而且在玻璃上开了个口子，能够透过口子操作模型空间上的对象。
图纸空间，在模型空间上罩了一块玻璃，只能看不能修改模型空间上的对象。
3。
模型空间（平铺）在模型空间，模型空间（浮动）在图纸空间我们一定要注意，模型空间（浮动），它叫成模型空间，但实际上状态在图纸空间，只不过把图纸空间上的视口激活而已。
为什么把它归到模型空间，是因为被激活的视口相当于回到了模型空间，可以编辑对象，也可以增加对象。
4。
视口比例视口比例就是用Zoom设定的屏幕比例。
因为视口被激活后，相当于回到的模型空间，用zoom可以平移，也可以缩放。
我们在模型空间时的Zoom缩放是相对于屏幕的，在图纸空间，视口尺寸不变，激活视口内的缩放便相对于视口了。
这样，就有一个视口比例感念。
实际上就是模型空间上的一个作图单位显示在图纸空间上为多少。
如果我们把模型空间上的100个作图单位缩到1个作图单位显示在图纸空间，那么从图纸空间以1：1打印，图纸比例就是1：100。
而从图纸空间以1：2打印，图纸比例就是1：200。
当然，既然用图纸空间打印，就不会再以1：2打印了，因为如果图纸比例是1：200的话，就把视口比例设为1：200了，何必自找麻烦呢？所以尽管理论上没有要求从图纸空间打印一定要1：1，但实际上几乎无一例外，这也许是人有共性。
所以，凡用图纸空间出图，打印比例不用考虑，即1：1打印。
视口比例如何设置呢？按理这不应该是个问题，因为既然视口比例就是屏幕比例，Z oom是我们最熟悉的命令了。
这里特别提出是因为我们平时缩放屏幕实际上并不输入比例的，Zoom的实时缩放很方便，尤其是高版本的滚轮鼠标缩放，久而久之，Zoom的比例缩放概念变得模糊了。
请看Zoom命令：命令: zoom指定窗口角点，输入比例因子 (nX 或 nXP)，或[全部(A)/中心点(C)/动态(D)/范围(E)/上一个(P)/比例(S)/窗口(W)] <实时>: s输入比例因子 (nX 或 nXP): .5xnX是相对于前一个状态，它是相对比例，nXP是相对于实际对象，它是绝对比例。
很显然，设置视口比例必须用nXP。
5。
布局从上帖的附图中我们可以看到有“模型空间、布局1、布局2，这个称为“模型卡”（纠正：应该称为“选项卡”）。
如果你需要，可以增加“布局3”、“布局4”。
也可以重命名，这跟EXCEL的页面非常像。
∙2006-7-7 15:24 ∙回复∙∙m8333∙16位粉丝∙2楼我们在模型空间，用鼠标选择布局，立刻转到图纸空间，那么，布局与图纸空间是什么关系呢？我们可以把“布局”选项卡理解为图纸空间，因为凡是布局，不管是布局1、布局2，都在图纸空间内。
这一点与EXCEL有点不同。
我们可以把“布局”选项卡理解为页然用图纸空间出图，这就有个页面设置的问题，所以R14以后，只要选择布局，就会跳出打印机配置、页面设置、打印样式等的设置对话框，这种格局同WORD完全一样。
我们可以把“布局”选项卡理解为布置，在图纸空间，我们可以根据需要设置一个视口，也可以根据需要设置多个视口，并且，由于图框本身是没有比例的，自然我们会把图框以1：1放间。
那么，这就有个图面布置问题，图面的摆放问题。
6。
模型空间与图纸空间的关系（1）平行关系模型空间与图纸空间是个平行关系，相当与二张平行放置的纸。
（2）单向关系如果把模型空间和图纸空间比喻成二张纸的话，模型空间在底间在上部，从图纸空间可以看到模型空间（通过视口），但模型空间看不到图纸空间，因而它们是单向关系。
（3）无连接关系正因为模型空间和图纸空间相当于二张平行放置的纸张，它们之间没有连接关系，也就是说，要么画在模型空间，要么画在图纸空间。
在图纸空间激活视口，然后在视口内画图，它是通过视口画在模型空所处位置在图纸空间，相当于我们面对着图纸空间，把笔伸进视口到达模型空间编辑，这种无连接关系使得明明在图纸空间下仍把它称为模型空间，只是为了区别加个“浮动”。
我们要注意这种无连接关系，它不像图层，尽管对象被放置在不同的层内，但图层与图层之间的相对位置始终保持一致，使得对象的相对位置永远正确。
模型空间间的相对位置可以变化，甚至完全可以采用不同的坐标系，所以，我们至今尚不能做到部分对象放置在模型空间，部分对象放置在图纸空间。
2002开始，Aut oCAD增加了DIM ASSOC这个系统变量，在尺寸标注方面有了突破。
也即当DI MASSOC ＝2时，标在图纸空间上的尺寸标注与在模型空间上的被标对象建立了连接关系。
关于DIMASS念下面将谈到。
图形总归是放在图框内的，图框与图形是包含关系，这种无连接的关系不影响它。
常规做法是在图框上或图框内开视口，图形始终被包含在图框内。
二、相关概念1。
尺寸标注全局比例因子DIMSC ALE在模型空间出图，当打印比例是1：n 时，如果尺寸标注的文字、箭伸缩等这些标注特征值取打印出来的物理图纸上的规格，那么这个尺寸标注全局比例因子DIM SCALE＝n，这在《A utoCAD中的比例概念及使用技巧》中已经有说明。
现在，我们用图纸空间出图了，这个DIM SCALE怎么取呢？（1）DIMSCA LE＝1，因为从图纸空间出图是1：1（2）DIMSCA LE＝n，因为从模型纸空间要缩1：n上面二种回答初看似乎都有道理，让我们来分析一下。
第一个回答强调了打印比例，因为我们过去一直说DI MSCALE 与打印比例有关，现在既然是1：1打印，自然DIM SCALE＝1。
但是，我们千万不能忘了，这个尺寸标注不在图纸空间，尽管我们不在真正的模型空间标注，而是在图纸活的视口上标注，但尺寸标注作为ACA D对象却毫无疑问在模型空间。
既然在模型空间，让它显示在图纸空间就不得不接受视口比例的缩放，因此，这个全局比例不能为1.0。
第二个回答强调了模型空间到图纸空间的缩放，因此它是对的。
但是，它这种是没有利用图纸空间的优势。
把尺寸标注同其它对象等同处理。
不利算错，但这样做的问题来了，当一张图纸有多个比例怎么办？传统的模型空间出图，我们大家已经非常清楚，即把图形人为缩放，用测量比例来调整，此时的DIMSCA LE不变；用图纸空间出图，不必再人为缩放图形了，测量比例始终为1.0，那么，DIMSCA LE还是不变吗？如果不变，这不同的比例其尺寸标注的文字、箭头等一样大小。
等分别缩到图纸空间上的视视口比例不同，它就跟普通对象一样按视口比例缩放，一张图纸打印出来其尺寸势必大大小小。
∙2006-7-7 15:24∙回复∙∙m8333∙16位粉丝∙3楼如此说来，这个DIMSCALE要跟着变，它不对应打印比例，而是直接对应视图比例，即1：100的图形为10 0，1：50的图形为50。
所以，我们经常听到看到这种不严密的说法：“DIMS CALE是图纸比例因子”。
（3）DIMSCALE=0，不要去设这是正确答案。
用图纸空间出图，打印时以1：1，图形由视口缩小，不同视口可以设置不同的比例，尺寸标注的特征值（文字、箭头等的大小）应该是不同的，也即D IMSCALE不能是一个数。
问题是ACAD早注意到这一点，它为了不增加使用者的麻烦，提取视口比例来代替这个值，于是使用者不要再设置这个DIMSCALE了，从下图可以看出，它成了禁选，显示为0。
这样，用图纸空间既没有测量比例设置的麻烦，也没有全局比例设置的麻烦。
但这有个前提：尺寸标注的特征值必须取打印出来图纸上的规格，否则，ACAD提供的方便功能就没法享受。
2。
DIMASO 与 DIMASSCODIMASO是2002之前控制尺寸标注关联性的系统变量，它的定义是：DIMASO＝on，关联标注DIMASO＝off，不关联标注2002开始增加了系统变量DIMASSCO，它的定义是：DIMASSCO＝0，分解的标注。
包含单个对象而不是单个标注对象的集合。
DIMASSCO＝1，无关联标注。
与其测量的几何图形一起选定和修改。
DIMASSCO＝2，关联标注。
当与其关联的几何对象被修改时，关联标注将自动调整其位置、方向和测量值。
布局中的标注可以与模型空间中的对象相关联。
DIMASSCO与DIMASO的关系DIMASSCO＝1 相当于DIMASO＝onDIMASSCO＝0 相当于DIMASO＝off这里有一个概念要澄清：DIMASSCO＝1 称“无关联标注”，DIMASO＝on 称“关联标注”，初看是矛盾的。
实际上是不同版本不同叫法，同一“关联”不同含义。
3。
线型比例我在《AutoCAD中的比例概念及使用技巧》中对线型比例作了一些说明，但在那里重点解决LTSCALE的问题。
这里，我们要解决的是用图纸空间后如何设置的问题。
先看下图。
这里有一个非常麻烦的概念。
如果图纸比例是1：50，那在"全局比例因子(G)"内输入50（线型规格是物理图纸上的规格），那个“缩放时使用图纸空间单位(U)”不打勾，既能在模型空间正常显示线型，也能在图纸空间"正常"显示线型（注意这个正常是加引号的正常）。
而像上图那样，在图纸空间能正常显示线型，在模型空间却不能正常显示线型了。
这里为什么要有这个“缩放时使用图纸空间单位(U)”？这就要回到前面，在一张图纸上有多个比例时，我们现在已经不是人为缩放图形，而是用不同的视口，以不同的视口比例来解决。
1：100的图上画一个1：5的图，显然，这个1：5的图形很小，只是因为视口比例让它放大了。
而在模型空间，这个很小的1：5的图形，用原来的线型比例，经视口放大，线型就相应放大，也即，如果是一条虚线，因为图形小，可能就显示出三段实线二段空格，到了图纸空间它当然还是三段实线二段空格，但图形大了，势必这个实线段和空格也跟着放大，那么相对与其它视口，这虚线就明显不同。
