B：midas civil1、今天同事发现midas中当张拉钢束时当前阶段灌浆即下0个阶段灌浆（默认是这样），计算出来的等效面积和惯距是考虑钢束转化成混凝土后的面积，所以应该输入下1个阶段灌浆。
2、时间依存材料（徐变收缩）中28天零期混凝土立方体抗压强度标准值单位一定要看好，否则输入小了，总是提示你约束有误，我就犯了两回这样的错误，在边界条件上找了半天没有发现错误，其实是这个标号输入太小。
3、对于新手初次使用midas，一定要注意单位，记得一次有个同事在cad里划分好单元（单位mm），midas中定义的单位是m，导入后就是什么也没有，找了半天发现是单位不对，像用spc计算截面特性同样应该注意这个问题。
4、在进行抗震分析时，如果阵型始终达不到质量的90%，建议在特征值分析控制中采用多重ritz向量法。
5、静力荷载工况中除了温度和温度梯度，其他荷载都使用施工阶段荷载！！6、预应力钢束特性值中导管直径如果输入错误（我曾经给输入大了100倍，主梁断面给扣了所剩无几），结果计算出恒载反力出现负值！！7、移动荷载分析控制数据中计算位置杆系单元应点选内力（最大值+当前其他内力）及应力。
8、midas进行psc验算时，正截面抗裂验算中某个单元在某种工况下psc截面top、bottom、topleft、topright、bottomleft、bottomright这6个点中有一个点应力是最小的，那么其他几个点是与这个点在该种工况下对应的并发应力。
---------------------------------------------------------------------------------------------------------------------9、midas中支座沉降只能考虑竖向位移，不能考虑纵桥向及横桥向位移（在计算拱桥时需要考虑纵桥向位移）。
这一点就不如桥博方便。
10、大家在用SPC计算截面属性时，当采用截面为薄壁截面时，需指定划分网格大小，否则划分不了。
MIDAS应用PSC设计中的常见问题讲解
........... M IDAS应用-----------PSC设计中的常见问题第八章“设计”中的常见问题 (2)8.1 能否进行钢管混凝土组合结构的设计验算？ (2)8.2 施工阶段联合截面进行PSC设计的注意事项？ (2)8.3 PSC设计能否计算截面配筋量？ (3)8.4 为什么执行PSC设计时提示“跳过：没有找到钢束序号为(1)的构件”？ (3)8.5 为什么执行PSC设计时提示“钢束组中有其他类型的钢束材料”？ (4)8.6 为什么PSC设计时，提示“PSC设计用荷载组合数据不存在”？ (4)8.7 A类构件能否分别输出长、短期荷载组合下的正截面抗裂验算结果？ (5)8.8 为什么PSC设计结果中没有“正截面抗裂验算”结果？ (5)8.9 为什么PSC设计时，斜截面抗裂验算结果与梁单元主拉应力分析结果不一致？ (4)8.10 为什么承载能力大于设计内力，验算结果仍显示为“N G”？ (6)8.11 PSC设计斜截面抗剪承载力结果表格中“跳过”的含义？ (7)8.12 为什么改变箍筋数量后，对斜截面抗剪承载力没有影响？ (7)8.13 为什么定义“截面钢筋”后，结构承载能力没有提高？ (8)8.14 如何指定PSC设计计算书封面上的项目信息内容？ (10)第八章“设计”中的常见问题8.1能否进行钢管混凝土组合结构的设计验算？具体问题如题！相关命令设计〉SRC设计问题解答可以使用“设计〉SRC设计”对钢管混凝土结构进行结构验算。
相关知识进行SRC设计时，首先要建立组合结构并分析，注意组合结构的材料和截面必须选择组合材料和组合截面。
分析完成后，定义SRC设计用荷载组合（结果）荷载组合〉SRC设计），定义了荷载组合后，还需要定义“SRC组合构件设计参数”指定设计参考的规范和设计材料的力学性能，执行设计即可。
对于SRC结构不仅可以进行结构验算，还可以对结构进行优化设计。
8.2施工阶段联合截面进行PSC设计的注意事项？具体问题施工阶段联合截面可以进行PSC设计吗？使用施工阶段联合截面进行PSC设计时有哪些注意事项？相关命令设计〉PSC设计问题解答对施工阶段联合截面可以进行PSC设计，但仅对部分验算内容进行截面验算，如不能进行混凝土截面正应力验算。
MIDASCivil 6.7.0 PSC截面验算功能说明
5) 同一钢束组里面包含的预应力钢束必须具有相同的钢束特性值。否则会提示以下错误信 息“钢束组中有其他类型的钢束材料”。
6) 程序默认水平的梁单元按照梁设计，竖直的梁单元按照柱设计，对于倾斜的梁单元如果 想按照梁设计，需要在“设计――一般设计参数――编辑构件类型”中把相应的单元修 改为想采用的构件类型。否则会提示以下错误信息“不是适合的构件类型”。
不同的“PSC设计参数”对应的验算结果
表1
项目
二维
二维+扭矩
全预应力
不提供第5)、6)、9)项验算 不提供第6)项验算
部分预应力A类 不提供第5)、6)、9)项验算 不提供第6)项验算
部分预应力B类 不提供第5) 、9)项验算
全部提供
* 以上不提供验算的项目均为规范中不要求验算的内容
三维 不提供第6)项验算 不提供第6)项验算 全部提供
预钢筋端部锚固区、墩顶 正截面拉应力验算 (仅适用于全预应力和A类构件) 斜截面砼主拉应力验算 (适用于全预应力、A类、B类构件) 仅适用于B类构件
7.1.3适用于全预应力和A类构件 7.1.4适用于B类构件
7.1.3适用于全预应力和A类构件 7.1.4适用于B类构件 7.1.3适用于全预应力和A类构件 7.1.4适用于B类构件
斜截面抗裂验算
6.3.1(第2条) 6.3.3
裂缝宽度验算
6.4.2~6.4.4
挠度验算
6.5.1~6.5.4
正截面砼的法向压应力验 算
6.1.5，6.1.6 7.1.3，7.1.4 7.1.5
midas常见问题总结
1、今天同事发现midas中当张拉钢束时当前阶段灌浆即下0个阶段灌浆（默认是这样），计算出来的等效面积和惯距是考虑钢束转化成混凝土后的面积，所以应该输入下1个阶段灌浆。
2、时间依存材料（徐变收缩）中28天零期混凝土立方体抗压强度标准值单位一定要看好，否则输入小了，总是提示你约束有误，我就犯了两回这样的错误，在边界条件上找了半天没有发现错误，其实是这个标号输入太小。
3、对于新手初次使用midas，一定要注意单位，记得一次有个同事在cad里划分好单元（单位mm），midas中定义的单位是m，导入后就是什么也没有，找了半天发现是单位不对，像用spc计算截面特性同样应该注意这个问题。
4、在进行抗震分析时，如果阵型始终达不到质量的90%，建议在特征值分析控制中采用多重ritz向量法。
5、静力荷载工况中除了温度和温度梯度，其他荷载都使用施工阶段荷载！！6、预应力钢束特性值中导管直径如果输入错误（我曾经给输入大了100倍，主梁断面给扣了所剩无几），结果计算出恒载反力出现负值！！7、移动荷载分析控制数据中计算位置杆系单元应点选内力（最大值+当前其他内力）及应力。
8、midas进行psc验算时，正截面抗裂验算中某个单元在某种工况下psc截面top、bottom、topleft、topright、bottomleft、bottomright这6个点中有一个点应力是最小的，那么其他几个点是与这个点在该种工况下对应的并发应力。
---------------------------------------------------------------------------------------------------------------------9、midas中支座沉降只能考虑竖向位移，不能考虑纵桥向及横桥向位移（在计算拱桥时需要考虑纵桥向位移）。
这一点就不如桥博方便。
10、大家在用SPC计算截面属性时，当采用截面为薄壁截面时，需指定划分网格大小，否则划分不了。
MIDAS应用PSC设计中的常见问题

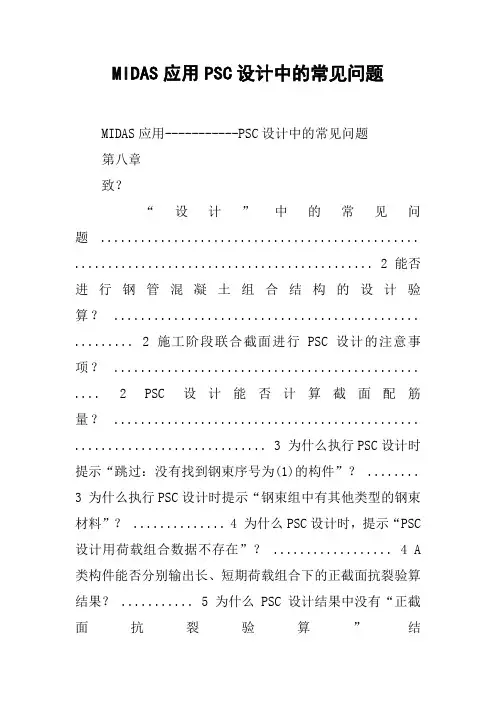

MIDAS应用PSC设计中的常见问题MIDAS应用-----------PSC设计中的常见问题第八章致？“设计”中的常见问题 ................................................ ............................................. 2 能否进行钢管混凝土组合结构的设计验算？ .............................................. ......... 2 施工阶段联合截面进行PSC设计的注意事项？ .............................................. .... 2 PSC设计能否计算截面配筋量？ .............................................. ............................. 3 为什么执行PSC设计时提示“跳过：没有找到钢束序号为(1)的构件”？ ........3 为什么执行PSC设计时提示“钢束组中有其他类型的钢束材料”？ ..............4 为什么PSC设计时，提示“PSC 设计用荷载组合数据不存在”？ .................. 4 A 类构件能否分别输出长、短期荷载组合下的正截面抗裂验算结果？ ...........5 为什么PSC设计结果中没有“正截面抗裂验算”结果？ .................................... 5 为什么PSC设计时，斜截面抗裂验算结果与梁单元主拉应力分析结果不一 ................................................ ................................................... .................................. 4 为什么承载能力大于设计内力，验算结果仍显示为“NG”？ ............................ 6 PSC设计斜截面抗剪承载力结果表格中“跳过”的含义？ ............................... 7 为什么改变箍筋数量后，对斜截面抗剪承载力没有影响？ ............................... 7 为什么定义“截面钢筋”后，结构承载能力没有提高？ ................................... 8 如何指定PSC设计计算书封面上的项目信息内容？ . (10)第八章“设计”中的常见问题能否进行钢管混凝土组合结构的设计验算？具体问题如题！相关命令设计〉SRC设计问题解答可以使用“设计〉SRC设计”对钢管混凝土结构进行结构验算。
MIDAS中的psc验算
斜截面抗裂验算
6.3.1(第2条) 6.3.3
裂缝宽度验算
6.4.2~6.4.4
挠度验算
6.5.1~6.5.4
正截面砼的法向压应力验 算
6.1.5，6.1.6 7.1.3，7.1.4 7.1.5
斜截面砼的主压应力验算
7.1.6，7.1.3 7.1.4，7.1.5
受拉区钢筋的拉应力验算
7.1.3, 7.1.4 7.1.5
MIDAS/Civil 6.7.0 PSC截面验算功能说明
1.程序给出的验算结果
程序一共给出了9项验算结果，如下所列。根据“PSC设计参数”中“截面设计内力” 和“构件类型”选定的内容的不同，给出的具体验算结果是不同的，详见表1。
1) 施工阶段正截面法向应力验算 2) 受拉区钢筋拉应力验算 3) 使用阶段正截面法向应力验算 4) 使用阶段斜截面应力验算（剪力最大时） 5) 使用阶段斜截面应力验算（扭矩最大时） 6) 使用阶段裂缝宽度验算 7) 使用阶段正截面抗弯验算 8) 使用阶段斜截面抗剪验算 9) 使用阶段抗扭验算
梁 (受弯)
梁 (受弯)
程序验算结果与规范中相应条文的对应关系
验算内容
规范条款
备注
程序
表2 对应程序内的验算
正截面抗弯验算 斜截面抗剪验算 斜截面抗弯验算
5.2.2~5.2.5 5.2.6~5.2.11 5.2.12
适用于全预应力、A类、B类构件 适用于全预应力、A类、B类构件
是 7.使用阶段正截面抗弯验算 是 8.使用阶段斜截面抗剪验算 否
4) 进行设计的单元的预应力钢筋材料必须是新规范JTG D62－2004中的预应力钢筋材料。 否则会提示以下错误信息“钢束信息有错，设计截面用”。
Midas连续梁施工阶段分析及PSC设计例题
混凝土湿重（截面特性值计算）
混凝土湿重（荷载计算）
混凝土湿重（荷载施加）
混凝土湿重（荷载施加）
挂蓝荷载（荷载施加）
挂蓝荷载（荷载施加）
施工阶段划分
❖桥墩 （100d/112d） ❖0#块施工（15d/22d） ❖悬臂施工梁段（5d/12d） ❖满堂支架施工梁段（60d/60d） ❖合拢段（10d/30d） ❖长期荷载效应计算（10000d）
1390 Mpa； ❖ 锚固端滑移6mm，松弛系数0.3，摩擦系数
荷载
❖ 二期恒载： ❖ 34.32kN/m。 ❖ 挂篮荷载： ❖ N=800kN，偏心距2.5m，M=2000kNm ❖ 混凝土湿重： ❖ 按实际梁段混凝土重量计算 ❖ 混凝土收缩徐变： ❖ 由程序自动计算
Midas有限元分析步骤
定义箱梁截面（截面修改偏心）
建模
❖ 采用扩展法建立梁单元模型 ❖ 节点直接生成梁单元 ❖ 逐步建立梁单元模型 ❖ 先建点再生成梁单元
建立节点
扩展单元
建立单元模型
建模（满堂支架梁段）
建模（边跨合拢段）
建模（变截面梁段）
建模（变截面梁段）
建模（桥墩支座梁段）
建模（桥墩支座梁段）
建模（镜像生成对称梁段）
施工阶段划分（确定单元组）
施工阶段划分（确定边界组）
施工阶段划分（确定荷载组）
施工阶段划分
施工阶段划分
施工阶段划分
施工阶段划分
定义时间依存材料（收缩徐变）
定义时间依存材料（收缩徐变）
定义时间依存材料（抗压强度）
定义时间依存材料（抗压强度）
定义时间依存材料（材料连接）
修改单元材料依存特性值
Midas连续梁施工阶段分析及 PSC设计例题
midas桥梁荟 第7期
04.结果应力问题……………………………………………………….........................
[07]
05.如何求解体育场馆拉索平衡状态……………………………….....................
[09]
06.PSC 设计验算及注意事项…………………………………………………………
01、psc 设计结果问题
图 4 psc 设计内力图弯矩最大
图 5 15、16 号单元细部图 15 号单元正常，16 号单元 i 端抗力正常，j 端变的很大，
图 6 结果表格
2/ 24
01、psc 设计结果问题 主要是因为当算出的弯矩设计值为负弯矩的时候，抗力也按照负弯矩来算，受压区在截面下缘，钢束刚好 弯起到上缘，提供抗弯承载力，因此抗力变大。例如，16 号单元，i 端为正弯矩，受压区在截面上缘，抗力为 11307,；j 端为负弯矩，受压区在截面下缘，抗力为 28174.
12/ 24
05、如何求解体育场馆拉索平衡状态
图 7 生成平衡单元节点内力
图 8 更新索单元初拉力
验证平衡状态
最后将精确分析后的模型，定义施工阶段，及施工阶段分析控制数据，选择非线性分析，独立模型，选择 平衡单元节点内力，同时将自重工况定义成施工阶段荷载类型，定义一次成桥施工阶段，最后计算，查看位移 如图 9 所示，在自重作用下，各节点位移收敛精度在 0.5mm 左右，满足要求，验证此方法可行。
[15]
01、psc 设计结果问题（一）
具体问题:
下图是连续梁中支点的抗力图和内力图，其中绿线显示的是抗力图，中支点位置的钢束都是位于上边缘， 下边缘没有钢束，怎么两个方向抗力值都那么大呢？
图 1 钢束布置形状图
