阳极氧化表面处理工艺
不锈钢表面处理工艺阳极氧化
不锈钢表面处理工艺阳极氧化不锈钢是一种具有良好耐腐蚀性能的材料，但其表面仍然需要进行处理，以增强其耐腐蚀性和美观度。
阳极氧化是一种常用的不锈钢表面处理工艺，本文将详细介绍阳极氧化的原理、方法和应用。
一、阳极氧化的原理阳极氧化是指通过电解的方法，在不锈钢表面形成一层氧化膜。
这层氧化膜具有较高的硬度和陶瓷般的质感，能够有效提高不锈钢的耐腐蚀性和耐磨性。
同时，阳极氧化还可以改变不锈钢表面的颜色，使其具有更好的装饰效果。
二、阳极氧化的方法阳极氧化的方法主要有两种，分别是直流阳极氧化和交流阳极氧化。
1. 直流阳极氧化直流阳极氧化是指在直流电源的作用下，将不锈钢制品作为阳极，放入含有电解液的槽中进行氧化处理。
在电解液中加入合适的阳极助剂，使得氧化膜的形成更加均匀和稳定。
直流阳极氧化的优点是工艺简单、效果稳定，但需要配备较大功率的直流电源。
2. 交流阳极氧化交流阳极氧化是指通过交流电源的作用下，使阳极和阴极交替地进行氧化和还原反应。
交流阳极氧化的优点是能够获得更加均匀的氧化膜，并且不需要配备大功率的电源。
但由于交流电的特性，氧化膜的厚度相对较薄，需要多次处理才能达到较好的效果。
三、阳极氧化的应用阳极氧化的应用非常广泛，主要体现在以下几个方面。
1. 装饰性应用阳极氧化可以使不锈钢表面形成各种颜色的氧化膜，从而赋予不锈钢制品更多的装饰效果。
不同颜色的氧化膜可以通过控制电解液的成分和处理时间来实现，例如金黄色、红色、蓝色等。
这些有色氧化膜使得不锈钢制品在家居装饰、建筑装饰等领域得到广泛应用。
2. 防腐蚀应用阳极氧化可以在不锈钢表面形成一层致密的氧化膜，有效隔绝了外界环境与不锈钢的接触，从而提高了不锈钢的耐腐蚀性能。
这种氧化膜具有良好的耐蚀性，能够有效抵御酸碱、盐等介质的侵蚀，延长不锈钢制品的使用寿命。
3. 功能性应用阳极氧化还可以通过改变电解液的成分，使得氧化膜具有特殊的功能。
例如，可以在氧化膜中添加颗粒状材料，形成一种有摩擦阻滞功能的氧化膜，使得不锈钢表面具有较好的自润滑性能。
阳极氧化处理工艺
阳极氧化处理工艺引言阳极氧化（Anodic Oxidation）是一种常见的金属表面处理工艺，主要应用于铝和其合金的表面处理。
它通过在酸性电解液中通电的方式，使金属表面形成一层致密、均匀并具有一定硬度的氧化膜，提高金属材料表面的耐腐蚀性、硬度和装饰性。
本文将详细介绍阳极氧化处理工艺及其工艺流程。
工艺流程阳极氧化处理工艺主要包括以下几个步骤：1.表面清洗：将待处理的铝材表面进行清洗，去除表面的油污、灰尘及其他杂质，以确保处理后的氧化膜质量。
2.阳极化：将清洗后的铝材置于电解液中，通过通电的方式使其成为阳极，与电解液发生化学反应，形成氧化膜。
3.色彩处理（可选）：根据需求，能够对氧化膜进行着色处理，以增加金属表面的装饰性。
4.封闭处理：通过热水封闭或冷水封闭的方式，对氧化膜进行涂层封闭，提高其耐腐蚀性和硬度。
电解液的选择阳极氧化处理工艺的核心是选取合适的电解液。
电解液的化学成分和操作参数对于形成的氧化膜的性质和质量有着重要影响。
常用的电解液有硫酸、草酸和磷酸等。
1.硫酸电解液：常用于工业生产中，具有成本低、氧化速度快、成膜厚度均匀等特点。
但硫酸电解液对操作要求高，容易腐蚀设备和制造环境。
2.草酸电解液：具有氧化速度适中、成膜均匀、可着色性好等优势。
但草酸电解液的操作要求较为严格，需要控制好温度和草酸浓度等参数。
3.磷酸电解液：具有成本低、韧性好、耐腐蚀性强的特点，通常应用于航空航天等高要求的领域。
根据不同的实际需求，选取合适的电解液进行阳极氧化处理是十分重要的。
影响因素阳极氧化处理的质量和效果受到许多因素的影响。
以下是影响因素的一些常见例子：1.温度：电解液的温度对氧化速度和氧化膜的性质有很大影响。
一般来说，温度越高，氧化速度越快，但同时也可能导致膜层厚度不均匀。
2.电流密度：电流密度决定了电解液中的氧化产物的生成速率。
如果电流密度过高，可能会导致氧化膜过厚，加剧表面的缺陷。
3.电解液浓度：电解液浓度与氧化速度和氧化膜厚度密切相关。
阳极氧化表面处理工艺作用

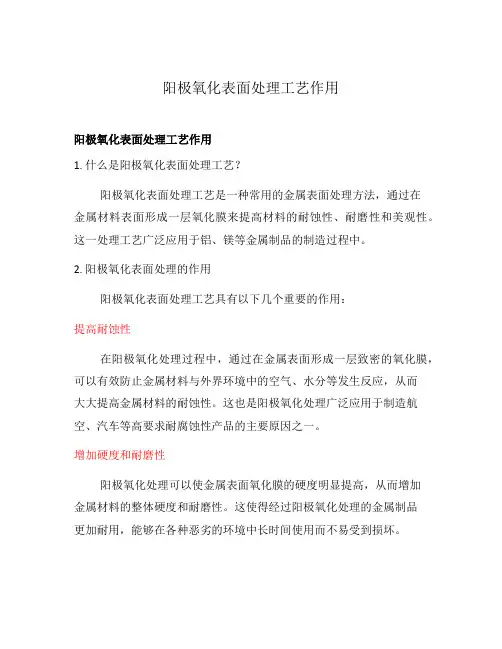

阳极氧化表面处理工艺作用阳极氧化表面处理工艺作用1. 什么是阳极氧化表面处理工艺？阳极氧化表面处理工艺是一种常用的金属表面处理方法，通过在金属材料表面形成一层氧化膜来提高材料的耐蚀性、耐磨性和美观性。
这一处理工艺广泛应用于铝、镁等金属制品的制造过程中。
2. 阳极氧化表面处理的作用阳极氧化表面处理工艺具有以下几个重要的作用：提高耐蚀性在阳极氧化处理过程中，通过在金属表面形成一层致密的氧化膜，可以有效防止金属材料与外界环境中的空气、水分等发生反应，从而大大提高金属材料的耐蚀性。
这也是阳极氧化处理广泛应用于制造航空、汽车等高要求耐腐蚀性产品的主要原因之一。
增加硬度和耐磨性阳极氧化处理可以使金属表面氧化膜的硬度明显提高，从而增加金属材料的整体硬度和耐磨性。
这使得经过阳极氧化处理的金属制品更加耐用，能够在各种恶劣的环境中长时间使用而不易受到损坏。
改善美观性阳极氧化处理可以为金属表面形成一层致密均匀的氧化膜，这一层氧化膜可以通过染色、着色等方法实现不同颜色的效果。
因此，通过阳极氧化处理，金属表面可以呈现出丰富的颜色，从而增加了金属制品的美观性，提高了产品的附加值。
便于后续加工和涂覆经过阳极氧化处理后的金属表面形成的氧化膜，具有良好的附着力和稳定性，可以为后续的喷涂、着色、印刷等加工提供良好的基础。
此外，氧化膜的表面还具有一定的孔洞结构，可以增加涂覆液和其他材料的附着力，提高涂覆效果和耐久性。
3. 结语阳极氧化表面处理工艺作为一种重要的金属表面处理方法，通过提高金属材料的耐蚀性、硬度和美观性，为金属制品的制造提供了良好的解决方案。
同时，阳极氧化处理还具有便于后续加工和涂覆的优势，为金属制品的功能性和装饰性提供了更多可能。
在实际应用中，我们应根据具体需求选择适当的氧化膜厚度和处理工艺，以实现最佳效果。
4. 阳极氧化表面处理工艺的步骤为了确保阳极氧化表面处理工艺的效果和质量，以下是一般的处理步骤：1.准备工作：将待处理的金属制品进行清洗和去除表面杂质，保证金属表面干净，并为后续处理做好准备。
阳极氧化表面处理安全操作流程
阳极氧化表面处理安全操作流程阳极氧化是一种表面处理工艺，常用于铝合金、镁合金等材料的防腐蚀、提高硬度和耐磨性等方面。
在实际操作中，一定要严格遵守操作规程，确保安全生产。
下面将介绍阳极氧化表面处理的安全操作流程，以及注意事项。
一、操作前的准备工作1.熟悉设备：在进行阳极氧化处理之前，操作人员要熟悉设备的结构和工作原理，了解各部件的作用和操作方法。
2.检查设备：对处理设备进行检查，确保设备的各项功能正常，无漏电、漏水等安全隐患。
3.安全防护：操作人员要穿戴好防护用具，如手套、护目镜、防护服等，以防止腐蚀性液体对人体的伤害。
4.通风排气：阳极氧化过程中会产生大量气体，要保证作业场所有良好的通风设施，确保操作人员的安全。
二、操作过程中的注意事项1.喷涂操作：喷涂酸性溶液时，要确保操作人员与设备处于安全距离，并避免溅射。
2.检查电源：在进行阳极氧化处理前，要检查电源和电路连接是否正常，确保设备能够正常通电工作。
3.监控温度：在操作过程中要随时监控处理液的温度，控制在正常范围内，避免温度过高引发危险。
4.处理液浓度：监控处理液的浓度，定期检测处理液的酸碱度和金属离子浓度，保持在合适的范围内。
5.安全隔离：操作人员要远离阳极氧化设备，在进行设备维修、保养时，一定要切断电源，进行安全隔离。
三、操作后的清洁与维护1.清洗设备：阳极氧化处理结束后，要对设备进行彻底清洗，保持设备表面清洁，防止化学物质残留。
2.检查设备：定期对设备进行检查，保证设备的各项功能正常，如发现故障要及时处理，确保操作安全。
3.防腐涂层：对设备的金属表面进行防腐涂层处理，延长设备的使用寿命，提高设备的稳定性和安全性。
四、事故应急预案1.包扎伤口：如在操作过程中不慎受伤，应及时进行伤口包扎，避免感染，确保伤口的卫生。
2.排除危险：在设备故障或意外事故发生时，要立即切断电源和处理液供给，及时排除危险。
3.急救处置：对伤员进行紧急救护，如有必要，可立即拨打急救电话，协助伤员接受专业救治。
阳极氧化碱蚀工艺
阳极氧化碱蚀工艺
阳极氧化碱蚀工艺是一种常用于铝合金表面处理的方法，旨在增强铝合金的耐腐蚀性、硬度和防蚀性能。
该工艺主要步骤包括：
1. 清洗：将铝合金制品经过棕尘洗清洗掉表面污垢和油脂。
2. 酸洗：用酸性溶液（如硫酸）进行酸洗处理，以去除表面的氧化物和表面不良层。
3. 碱蚀：将铝合金制品放入碱性溶液（如氢氧化钠）中进行碱蚀处理。
在碱性溶液的作用下，铝表面会生成氧化皮层，提高铝合金的耐蚀性和硬度。
4. 氧化：将碱蚀后的铝合金制品放入含有电解液（如硫酸、硼酸）的电解槽中，通过施加电流，使铝合金表面形成致密的氧化膜。
氧化膜的厚度可以通过调控电流和电解液中的成分来控制。
5. 封闭：将氧化膜进行封闭处理，封闭剂一般为热水或蒸汽，以提高氧化膜的密封性和耐蚀性。
阳极氧化碱蚀工艺可应用于各种铝合金产品的表面处理，如铝门窗、铝合金型材、铝合金外壳等。
其主要优点是工艺简单、成本低、效果好，可以大幅提高铝合金的使用寿命和性能。
阳极氧化表面处理工艺介绍
阳极氧化表面处理工艺介绍1. 引言阳极氧化（Anodic Oxidation）是一种常用的表面处理工艺，常用于铝合金及其它金属制品的加工、防腐蚀和美观处理。
本文将介绍阳极氧化表面处理工艺的基本原理、工艺流程以及其在工业中的应用。
2. 基本原理阳极氧化是通过在电解液中对铝合金或其它金属制品进行电解的过程中，在阳极上形成氧化膜的一种表面处理工艺。
在工艺中，将铝制品作为阳极，将其浸于电解液中，然后通过电流施加在阳极上，使阳极发生氧化反应。
这个氧化反应主要是在阳极电解液界面上进行的。
当电流施加到阳极上时，阳极表面开始氧化并释放出氧气，同时阳极的金属离子也会游离出来进入电解液。
随着氧化反应的进行，氧化膜在阳极表面逐渐增长，并形成一个均匀、致密和有机械强度的氧化层。
3. 工艺流程阳极氧化工艺的流程通常包括以下几个步骤：3.1 表面准备在进行阳极氧化之前，需要对金属制品的表面进行准备处理。
主要包括清洗、脱脂、去除氧化层等步骤，以确保表面洁净并去除表面的污渍和脏物。
3.2 阳极氧化完成表面准备后，将金属制品作为阳极，浸入预先配制好的电解液中，并通过施加电流在阳极表面进行氧化反应。
在阳极氧化的过程中，需要控制电流密度、电解液的成分、温度等参数，以获得所需的氧化膜品质和厚度。
3.3 封孔处理在阳极氧化结束后，需要对氧化膜进行封孔处理。
封孔处理可以通过煮沸、浸泡或其他方法进行。
其目的是填充和封闭氧化膜中的微小孔洞，提高氧化膜的密封性和耐腐蚀性能。
3.4 表面处理最后，对已经完成阳极氧化和封孔处理的金属制品进行表面处理。
这包括清洗、抛光、喷涂等步骤，以提高制品的外观质量和耐久性。
4. 应用阳极氧化表面处理工艺被广泛应用于各个领域，包括汽车制造、航空航天、建筑、家具等。
以下是一些主要的应用领域：•汽车制造：阳极氧化后的铝合金制品可具有更高的耐磨性和耐腐蚀性能，被广泛用于汽车车身、发动机零部件等。
•航空航天：由于铝合金的轻量化特性，阳极氧化工艺在航空航天领域具有广泛应用。
阳极氧化常见的工艺
阳极氧化常见的工艺
阳极氧化是一种常见的表面处理工艺，广泛应用于铝、镁、钛等金属的表面处理。
下面是一些常见的阳极氧化工艺：
1. 硫酸阳极氧化：这是最常见的阳极氧化工艺之一，使用硫酸作为电解液。
在这个过程中，铝或铝合金的表面会形成一层致密的氧化膜，具有良好的耐腐蚀性和装饰性。
2. 草酸阳极氧化：草酸阳极氧化是一种特殊的阳极氧化工艺，使用草酸作为电解液。
这种工艺可以在铝或铝合金表面形成一层更厚、更致密的氧化膜，具有更好的耐腐蚀性和耐磨性。
3. 磷酸阳极氧化：磷酸阳极氧化是一种用于在铝或铝合金表面形成一层薄而均匀的氧化膜的工艺。
这种工艺通常用于需要高表面质量和耐腐蚀性的应用，例如航空航天和汽车制造。
4. 铬酸阳极氧化：铬酸阳极氧化是一种用于在铝或铝合金表面形成一层薄而均匀的氧化膜的工艺。
这种工艺通常用于需要高表面质量和装饰性的应用，例如建筑和家具制造。
5. 混合酸阳极氧化：混合酸阳极氧化是一种使用混合酸电解液的阳极氧化工艺。
这种工艺可以在铝或铝合金表面形成一层更厚、更致密的氧化膜，具有更好的耐腐蚀性和耐磨性。
这些是常见的阳极氧化工艺，每种工艺都有其独特的优点和适用范围。
选择适当的阳极氧化工艺取决于所需的表面质量、耐腐蚀性、耐磨性和装饰性等因素。
表面处理_阳极氧化
这种方法量率低﹐不 适合量产。
6、阳极氧化表面处理性能测试
1）、阳极氧化膜厚测试
常见的膜厚测试方法有切片测量和膜厚仪测量﹐在生产中一般用膜厚仪测量﹐它有测量速度 快﹐不破坏产品的优点。
2）、盐雾测试
3）、封孔质量测试
4）、UV测试
7、阳极氧化表面处理应用
1）、耐腐蚀(corrosion resistance) 2）、涂装附着性(paint adhesion) 3）、电镀铝 4）、装饰(decorative appearance) 5）、电绝缘(electrical insulation) 6）、照相底板(photographic substrates) 7）、发射性及反射性(emissivity and reflectivity) 8）、耐磨性(abrasion resistance) 9）、表面分析(surface analysis)
与此同时，铝表面以合金相为阴极，邻近铝晶粒为阳极，形成局部微电池反应，晶界处铝颗粒不断溶 解，合金相表面镁、硅不断还原，粗化表面。
2.3、剥黑膜:
使用68%HNO3和纯水溶液，目的去除碱咬、化抛后表面生成的一层黑膜，还原其工件本色。 操作条件为(1)HNO3浓度(体积比)：30%~40% (2)操作时间：50±20秒 (3)温度：RT。
+
热量
氧气
机理图示意图如右图所示： 氢气
阴极
阴极
硫酸 槽液
铜渣
(阳极)
氧化膜为双层结构,内层为致密无孔的且少水的Al2O3构成 ,称为阴挡层,外层是 由孔隙和孔壁组成的多孔层,氧化膜壁与水反应,同时由于化学结合式吸附电解
阴离子,所以氧化膜的总组成为Al2O3 .Al(OH).(SO4)2。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
阳极氧化表面处理工艺
最近两年都比较流行金属工艺，市面上流行的机器多少都会有大块金属，高端机更是用铝合金全金属CNC+纳米注塑，而金属的表面处理工艺常用的也就是阳极氧化了，今天就介绍一下阳极氧化的工艺流程。
铝和铝阳极氧化：
A、铝的化学性质活泼，在干燥空气中铝的表面立即形成厚约5um的致密氧化膜，使铝不会进一步氧化并能耐水。
B、铝是两性的，既易溶于强碱，也能溶于稀酸。
C、将铝及其合金置于适当的电解液中作为阳极进行通电处理，此处理过程称为阳极氧化。
D、经过阳极氧化，铝表面能生成厚度为几个至几百个微米的多孔蜂窝状的氧化膜。
阳极氧化前处理
脱脂和除油：使铝件表面上的油膜附着力降低甚至离开表面，使得下一步碱蚀中表面油污能轻易去除，均匀碱蚀。
脱脂剂成分：酸性脱脂剂2%-3%，槽液主成分为硫酸(H2S04)或磷酸(H3P04)
槽液温度：室温
脱脂时间：3~5min。
碱腐蚀：与铝件反应，去除表面污物，除掉自然氧化膜的过程，目的是活化表面，也有去除挤压条纹，获得不同反光性表面的作用。
碱蚀槽液：氢氧化钠(Na0h)溶液，浓度40~60g/L
槽液温度：40~80℃
碱蚀时间：3~10s
中和1：去除碱蚀后表面的污渍挂灰，以获得比较洁净的表面。
同时也可以中和残留的碱性溶液与铝件表面化学反应的作用。
槽液成分：硝酸(HNO3)溶液，浓度120~150g/L
槽液温度：室温
中和时间：5~15s
电解抛光：利用电流的作用，使铝合金发生电化学反应，在铝合金表面凹凸不平的部分发生不同程度的深解，使铝件表面产生光滑的镜面效果。
电解抛光的铝件，经过后续的阳极氧化处理仍能保持大部分光泽。
高纯铝片(99.99%)经过电解抛光，可以得到反射率接近100%的镜面效果。
铝片的纯度越高得到的反射率越高。
抛光液成分：磷酸-铬酸型，磷酸-硫酸，铬酸型，磷酸-硫酸-甘油型
槽液温度：室温至90℃，
通电电流密度：10~20A/dm2
抛光时间：10~30s
化学抛光：通过铝与化学抛光液发生的化学离子反应，在铝合金表面凹凸不平的部分发生不同程度的深解，在铝件表面产生光泽度效果。
抛光槽液成分：磷酸75%(体积分数)，硝酸15%(体积分数)，硫酸10%(体积分数)
槽液温度：90~110℃
抛光时间：5~15s
中和2：去除在酸性溶液抛光后表面的污渍挂灰，以获得比较洁净的表面。
同时也可以中和残留的酸性溶液与铝件表面化学反应的作用。
槽液成分：金属盐溶液(硫酸铜CuSO4)，浓度100~150g/L
槽液温度：室温
中和时间：5~20s
阳极氧化：以铝或铝合金制品为阳极放置于电解质溶液中，利用电解作用使其表面形成氧化铝薄膜的作用。
电流通过时，阴级上放出氢气;阳极上析出的氧不仅是分子状态的氧，还有原子氧和离子氧，通常反应中都以分子氧表示，作为阳极的铝被析出的氧所氧化，形成无水的氧化铝膜，氧化膜的孔隙直径大约为0.01-0.03um，生成的氧也并不是全部与铝发生作用，一部分会以气态的形式析出。
阳极氧化主要有三种方式：硫酸阳极氧化、硬质阳极氧化、瓷质阳极氧化，主要使用的是硫酸阳极氧化工艺。
硫酸阳极氧化
槽液成分：主成分为硫酸溶液(H2S04),150~180g/L AL离子:5~15g/L
槽液温度：18~22
氧化电压：14~18V
电流密度：0.6~3 A/dm2
氧化时间：10~60 min,根据不同产品及颜色制定具体氧化时间
氧化膜厚：根据不同的颜色及工艺需求，氧化膜厚可以做到5-50um，如在溶液中适量加入草酸溶液，氧化膜的韧性会得到适当优化。
硬质阳极氧化：硬质阳极氧化是铝及铝合金表面生成厚而坚硬氧化膜的一种工艺方法。
硬质膜的最大厚度可达250μm ，纯铝上形成的膜层微硬度为12000-15000MPa，合金的一般为4000-6000MPa，与硬铬镀层的相差无几，它们在低符合时耐磨性极佳，硬质膜的孔隙率约为20%左右，比常规硫酸膜低。
瓷质阳极氧化：瓷质阳极氧化是指铝及铝合金在草酸、柠檬酸和硼酸的钛盐、锆盐或钍盐溶液中阳极氧化，溶液中盐类金属的氢氧化物进入氧化膜孔隙中，从而使制品表面显示出与不透明而致密的搪瓷或具有特殊光泽的类似塑料外观的处理过程。
瓷质阳极氧化处理工艺流程与常规硫酸阳极氧化基本一致，不同的是瓷质阳极氧化是在高的直流电压(115-125V)和较高的溶液温度(50-60度)、电解液经常搅拌、经常调节pH值使之处于1.6-2范围内的条件进行。
染色：将阳极氧化过后的铝件表面的氧化膜放置在染色溶液中使色分子吸附于阳极氧化膜的孔隙内。
阳极氧化膜的孔隙直径大约为
0.01-0.03um,染料在水中分离单分子，直径为大约0.0015-0.0030um.
染色方式：分为热染和冷染。
热染是值在染色溶液加温的情况下进行染色，所有氧化膜吸附染色分子的速度快，但对时间精度要求高较难控制，所以通常选用冷染。
槽液成分：有机染料溶液，根据不同品牌的染料测试PH值
槽液温度：常温
氧化时间：5~50 min,根据不同产品及颜色制定具体染色时间
封孔：新鲜的阳极氧化膜在沸水或接近沸点的热水中处理一定时间后，失去活性，不再吸附染料，已染上的颜色不易褪去，这一过程就是封孔。
封孔方式：高温封孔、中温封孔、低温封孔，考虑成本及技术难度等因素，现在主要使用的是低温封孔。
槽液成分：低温镍封孔剂溶液，Ni离子：0.8~1.2g/L、F离子：
0.35~0.6g/L，PH值:5.6~6.5
槽液温度：20~30℃
封孔时间：10~30 min,根据不同产品及颜色制定具体封孔时间。
