第1章 直流电路
1.6.1 图示电路中，已知 US ＝6 V，IS＝2 A ，R1＝2 ，R2 ＝1 。求开关 S 断开时开关两 端的电压 U 和开关 S 闭合时通过 R1
开关的电流 I（不必用支路电流
法）。
R2 I2 +
_US
IS
S+ U
I_
[解] 设通过 R2 的电流为 I2 。
返回练习题集
上一题
下一题
第1章 直流电路
1.6.4 求图示电路中恒流源两 端的电压 U1、U2 及其功率，并说 明是起电源作用还是起负载作用。
[解]
5
+ 5A I
+
U3
_ +
1A
U1
2 U2
_
_
设 2 电阻上电流为 I，5 电阻两端电压为U3 如图。
I(51)A4A U1(24)V8V,U3(51)V5V U2 U1U3 (85)V3V
IS1
R3
IS2
R1
R2
+
_
US
1.9.2 用戴维宁定理求 图示电路中理想电流源两 端的电压。
R1
R3
2
1
+
6V
U_ S1 R2
2 R4 1 IS 3 A
返回
上一页
下一页
第1章 直流电路
1.9.3 用戴维宁定理求 图示电路中的电流 I2 。
+
IS 5 A 10 V
U_ S
I2
R2 3 R1 2
返回练习题集
上一题
下一题
第1章 直流电路
1.6.3 求图示电路中通过恒压源 的电流 I1、I2 及其功率，并说明是 起电源作用还是起负载作用。
直流电路习题及答案
直流电路习题及答案直流选择一、单选题1. 5A电流从一个二端元件的a端流入b端流出，若b端电位比a端高20V，则此元件是（）。
A 吸收功率B 发出功率C 不能确定2.某实验室有额定电压220V、额定功率100W的白炽灯12盏，另有额定电压220V、额定功率2kW的电炉5台，都在额定状态下工作，则在2小时内消耗的总电能为（）。
A 22 kWhB 10.4 kWhC 22.4 kWhD 20.4 kWh3.从外特性来看，任何一条电阻R支路与恒流源I（）联，其结果可以用一个S等效恒流源替代，该等效电源值为（）。
IA 并，SIB 串，SRIC 并，SRID 串，S4.将小灯泡与可变电阻串联后接到恒流源上，当可变电阻增大时，小灯泡的电压（），所以小灯泡的亮度（）。
A 减小，变暗B 减小，变亮C 增大，变亮D 不变，不变5.电路中等电位点可以（），之后对电路的其它部分（）影响。
A 短路，没有B短路，有 C开路，没有 D 开路，有 6. 电路中有多个电源共同作用，其中有一个电压源支路的电压增大5倍，则该支路电流（ ）。
A 增大5倍B 不能确定C 减小5倍D 不变7. 用一个满刻度偏转电流为50A μ、电阻g R 为Ωk 2表头，并联分流电阻1R ，制成量程为10mA 的直流电流表，并联分流电阻1R 应为（ ）。
A20Ω B20.05Ω C10.05Ω D 10Ω8. 用一个满刻度偏转电流为50A μ、电阻为Ωk 3的表头制成2.5V 量程的直流电压表，则附加电阻应为（ ）。
A697 k Ω B597 k Ω C497 k Ω D 47 k Ω 9. 若电源供电给电阻L R 时，电压源S U 和电阻L R 值均保持不变，为了使电源输出功率最大，应调节内阻值等于（ ）。
AL R B0 C∞ D 2L R10. 若电源的外特性为I U 210-=（V ），则外接电导0.5S 后的电流为（ ）A ，电压为（ ）V 。
《电工技术基础与技能》第三章 直流电路习题
第三章直流电路3.1闭合电路欧姆定律填空题1、闭合电路由两部分组成，一部分是电路，另一部分是电路。
外电路上的电阻称为电阻，内电路上的电阻称为电阻。
2、负载上的电压等于电源的电压，也等于电源的电动势减去电源的内压降，即U=E-Ir。
选择题1、用万用表测得全电路中的端电压为0，这说明（）A外电路断路 B外电路短路 C外电路上电流比较小 D电源内阻为零2、用电压表测得电源端电压为电源的电动势E，这说明（）A 外电路断路B 外电路短路C 电源内阻为零D无法判断3、电源电动势为2V，内电阻是0.1Ω，当外电路断路时电路中的电流和端电压分别为（）A、0A，2VB、20A，2VC、20A ，0VD、0V ，0V4、在闭合电路中，负载电阻减少，则端电压将（）。
A、增大B、减小C、不变D、不能确定5、一直流电源，开路时测得其端电压为6V，短路时测得其短路电流为30A，则该电源的电动势E和内阻r分别为（）。
A、6V，0.5ΩB、16V，0.2ΩC、6V，0.2Ω判断题1、全电路中，在开路状态下，开路电流为零，电源的端电压也为零。
（）2、短路电流很大，要禁止短路现象。
（）3、短路状态下，电源内阻的压降为零。
（）4、当外电路开路时，电源的端电压等于零（）计算题1、如图所示，电源电动势E=4.5V，内阻r=0.5Ω，外接负载R=4Ω，则电路中的电流I=? 电源的端电压U=?电路的内压降U=?2．如下图，已知电源电动势E=110V，r=1Ω，负载R=10Ω,求：（1）电路电流；（2）电源端电压；（3）负载上的电压降；（4）电源内阻上的电压降。
3．如下图所示，已知E=5V，r=1Ω，R1=14Ω，R2=20Ω，R3=5Ω。
求该电路电流大小应为多少？R2两端的电压是多少？4.如图所示电路中，已知E=12V，r=1Ω，负载R=99Ω。
求开关分别打在1、2、3位置时电压表和电流表的读数5、如图所示，E=220V，负载电阻R为219Ω，电源内阻r为1Ω，试求：负载电阻消耗的功率P负、电源内阻消耗功率P内及电源提供的功率P。
直流电路及电磁学基础练习题+参考答案
直流电路及电磁学基础练习题+参考答案一、单选题（共70题，每题1分，共70分）1、链传动中,链轮的最小齿数不宜太少,通常取小链轮的齿数大于A、12B、25C、20D、17正确答案：D2、电压继电器的电气符号为A、KGB、KSC、KVD、KT正确答案：C3、电源中性点不接地的供电系统可采用A、重复接地保护B、工作接地保护C、接零保护D、接地保护正确答案：D4、一个实际的闭合电路,断开开关后,电路中一定没有的是A、电源B、电流C、电阻D、电压正确答案：B5、减压阀不用于A、润滑油路B、控制油路C、主调压油路D、夹紧系统正确答案：C6、真空度的计算式为A、真空度=大气压力-绝对压力B、真空度=大气压力+绝对压力C、真空度=绝对压力-表压力D、真空度=绝对压力-大气压力正确答案：A7、电源电动势为4V,内电阻为4Ω,当外电路短路时,电路中的电流和电源端电压分别为A、0A、 0VB、0A 、4VC、1A 、0VD、1A 、4V正确答案：C8、当晶体三极管工作在饱和状态时,它的IC将( )。
A、随IB增加而增加B、与IB无关C、随IB增加而减小D、等于0正确答案：B9、从2012年教育部推行的全国职业院校学生实习责任保险统保示范项目抽取60万例样本分析,每10万名实习学生发生一性伤害的约( )人,其中导致死亡的约3.96人。
A、13.9B、39.9C、26.9D、80.9正确答案：B10、伏安法测量电阻的原理是A、R=ρL/SB、R=U/IC、R=U2/PD、R=P/I2正确答案：B11、用人单位不得依照《劳动合同法》第四十条、第四十一条的规定与孕期、产期、哺乳期的女职工( )劳动合同。
A、履行B、中止C、解除D、变更正确答案：C12、下列运动副中属于低副的是A、铰链B、齿轮与齿轮C、车轮与钢轨D、凸轮与推杆正确答案：A13、阻值可以调整的电阻器是A、金属电阻B、固定电阻器C、可变电阻器D、光敏电阻器正确答案：C14、下列关于职业素养的叙述,不正确的一项是A、职业素养主要是由先天素养决定的,与后天努力关系不大B、资质、知识、行为和技能是显性职业素养,人力资源管理中比较重视C、职业道德、职业意识、职业态度隐性职业素养更深刻影响着员工发展D、职业素养是一个人在职业过程中表现出来的综合品质正确答案：A15、常用熔断器的选用方法是A、按网络功率因数选用B、按网络额定电压和额定电流选用C、按网络频率选用D、按网络额定电压和短路电流选用正确答案：D16、企业什么地方需要7S管理A、企业的每个地方B、仅办公室C、仅工作现场D、仅仓库正确答案：A17、某种材料所构成的导体,电阻为10欧,温度系数的数值为0.004/℃,则温度升高10度时,该导体的电阻为A、4.04ΩB、100ΩC、20.4ΩD、10.4Ω正确答案：D18、对于三相鼠笼式异步电动机的多地控制,为达到控制要求,须将多个停止按钮串联,多个启动按钮A、混联B、自锁C、串联D、并联正确答案：D19、在三相变压器铭牌上所标出的额定电压、额定电流均指A、相电压、线电流B、线电压、相电流C、线电压、线电流D、相电压、相电流正确答案：C20、每千克质量的干空气中所混合的水蒸气的质量称为A、析水量B、绝对湿度C、相对湿度D、含湿量正确答案：D21、阻值不随外加电压或电流的大小而改变的电阻叫A、固定电阻B、线性电阻C、非线性电阻D、可变电阻正确答案：B22、用靠模仿形法加工成平面手柄的机构中应用了A、端面凸轮B、移动凸轮C、圆柱凸轮D、盘形凸轮正确答案：B23、以下哪项是“节约”的目的A、创造对人、企业财产没有威胁的环境,遏制安全事故的苗头,减少工业灾害B、提升“人的品质”,将员工培养成认真工作的人C、降低成本,减少费用D、消除“脏污”,保持现场干净明亮,从根本上消灭污垢发生源正确答案：C24、《中华人民共和国环境保护法》共七章,( )条。
直流电路练习题
直流电路练习题班级姓名学号一、填空题1.4个阻值相同的电阻串联，等效电阻是20Ω，若将它们并联，等效电阻是。
2.在下图中，流过4Ω电阻的电流是3A，则流过6Ω电阻的电流是，a、b两点间的电位差是。
3.每个电池可提供的电压不会超过电池的。
每个电池都有额定的放电电流，即电池能提供给负载的，它等于。
4..在负载要求电源提供较高电压时，可采用电池联。
电池组总电动势等于电池组总电动势E= ，总内阻等于。
若n个相同电池（E0，r0）连接，则电池组总电动势E= ，总内阻R0= ，可提供的最大电流I= 。
5..电路中参考点的电位为，通常称之为。
6..下图中，各点电位是V A= ，V B= ，V C= ，电压U AB= ，U BC= ，U CA= 。
7.．一有源二端网络，测得起开路电压为6V，短路电流为3A，则等效电压源为U s=___V,R0=____Ω。
8.．用戴维南定理求等效电路的电阻时，对原网络内部电压源作_____处理，电流源作____处理。
9．某含源二端网络的开路电压为10V，如在网络两端接以10Ω的电阻，二端网络端电压为8V，此网络的戴维南等效电路为U s=____V, R0=____Ω。
1.把两个容量分别为3µF和6µF电容器串联后再与6µF电容器并联，则总电容为µF。
10.把两只容量分别为2µF和5µF电容串联后接在70V的电源上，则2µF电容上分配电压为V。
11.一个电容器的电容值为10µF，要使其储存的电场能量达到5×10-4J,则电容器两端的电压应为 V。
12.某电容元件C=0.1µF，其两端电压为5.0V，要使该电容在0.1S内放电完毕，则放电电流为µA。
13.两只电容器串联值为20µF，并联值为90µF，则这两电容分别为µF和µF。
14.两只容量均为C的电容器的串联等效电容为C1，并联等效电容为C2，将这样的C1与C2并入电路中，则Q1:Q2= ,W1:W2= 。

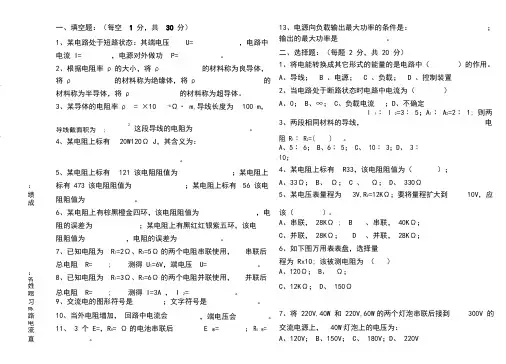

简单直流电路练习题
一、填空题：（每空1分，共30分）13、电源向负载输出最大功率的条件是：；1、某电路处于短路状态：其端电压U=，电路中输出的最大功率是。
二、选择题：（每题 2 分，共 20 分）电流 I=，电源对外做功P=。
1、将电能转换成其它形式的能量的是电路中（2、根据电阻率ρ的大小，将ρ的材料称为良导体，）的作用。
A、导线； B 、电源； C 、负载； D 、控制装置将ρ的材料称为绝缘体，将ρ的材料称为半导体，将ρ的材料称为超导体。
2、当电路处于断路状态时电路中电流为（）A、0；B、∞；C、负载电流；D、不确定3、某导体的电阻率ρ= ×10-6Ω· m,导线长度为100 m，3、两段相同材料的导线，l 1︰ l 2=3︰ 5；A1︰ A2=2︰ 1; 则两电2这段导线的电阻为。
导线截面积为 ;阻 R1︰ R2=()4、某电阻上标有20W120Ω J，其含义为：。
A、5︰ 6；B、6︰ 5；C、 10︰ 3；D、 3︰10；。
4、某电阻上标有R33，该电阻阻值为（5、某电阻上标有121 该电阻阻值为；某电阻上）；A、33Ω；B、Ω； C 、Ω； D、330Ω：标有 473 该电阻阻值为；某电阻上标有56 该电绩阻阻值为。
5、某电压表量程为3V,R V=12KΩ；要将量程扩大到10V，应成该（）。
6、某电阻上有棕黑橙金四环，该电阻阻值为，电阻的误差为；某电阻上有黑红红银紫五环，该电A、串联，28KΩ ;B、串联，40KΩ；阻阻值为，电阻的误差为。
C、并联，28KΩ； D、并联，28KΩ；6、如下图万用表表盘，选择量7、已知电阻为 R1=2Ω、R2=5Ω的两个电阻串联使用，串联后总电阻 R=;测得 U1=6V，端电压 U=。
程为 Rx10; 该被测电阻为（）：A、120Ω； B、Ω；8、已知电阻为 R1=3Ω、R2=6Ω的两个电阻并联使用，并联后名姓总电阻 R=;测得 I=3A ， I 2=。
电工电子技术基础直流部分复习题
《电工与电子基础》直流部分复习题一、直流电路复习知识点1、电路的组成2、实际电源与理想电源的区别3、电位的概念电压的概念电位与电压（电压降或电位差）的关系电压与电动势的关系4、电压、电流的参考方向的概念关联参考方向与非关联参考方向5、电功率指某元件的电功率P＞0表明该元件是消耗功率P＜0表明该元件是发出功率6、部分电路欧姆定律有源电路欧姆定律全电路欧姆定律7、电路的三种工作状态8、基尔霍夫电流、电流定律9、电阻的串、并联，电阻Y—Δ的等效变换10、电压源、电流源的等效变换11、支路电流法，叠加定理二、练习题（一）填空题1、如题2图电路所示，图（a）的U ab= V，图（b）的E= 。
2、在题4图所示电路中，U ab= V。
3、在题5图电路中，当开关S闭合时U a= V，U c= V，U ab= V；当开关S打开时，U a= V，U c= V，U ab= V。
4、已知题6图中电源E=10V，此电源在电路中吸收功率为30W，则流过此电源的电流I= A，电流实际方向由指向。
5、如题7电路中，已知I=8mA，U1=4V，U2=－2V，U3=－6V，由此可判断方框内元件是发出能量还是吸收能量。
元件1：，元件2：，元件3：。
6、在题8图所示电路中，I4= ，I5= ，E= 。
7、题9图所示电路为一含源支路，I1= ，I2= 。
8、题10图所示电路中，开关S打开，则U ab= 。
9、在题11图所示电路中，U1= ，U2= 。
10、一个量程为200mV，内阻为1KΩ的电压表，则应与该电压表一个阻值为R V= 的电阻。
11、在题14图电路中，开关S打开时R ab= ，开关S闭合时R ab= 。
12、在题15图所示电路中，已知I=9A，I1=3A，R1=4Ω，R3=6Ω，可知支路电阻R2= Ω，总电阻R= Ω。
13、在题1-16图（a）、（b）、（c）电路中，a b间等效电阻为：（a）Rab= Ω；（b）Rab= Ω；（c）Rab= Ω。
电子技术——直流电路习题
第二章直流电路一、填空题1、电力系统中一般以大地为参考点，参考点的电位为（）电位。
2、欧姆定律一般可分为（）的欧姆定律和（）的欧姆定律。
3、部分电路的欧姆定律是用来说明电路中（）三个物理量之间关系的定律。
4、全电路欧姆定律，说明了回路中电流Ⅰ与电源电动势的代数和成（）比，而与回路中的（）及（）之和成反比。
5、导体电阻的单位是（），简称（），用符号（）表示，而电阻率则用符号（）表示。
6、已知电源电动势为E，电源的内阻压降为U0，则电源的端电压U=( )。
7、有一照明线路，电源端电压为２２０伏，负载电流为１００安，线路的总阻抗为０．２欧姆，那么负载端电压为（）伏。
8、串联电路中的（）处处相等，总电压等于各电阻上（）之和。
9、一只２２０伏１５瓦的灯泡与一只２２０伏１００瓦的灯泡串联后，接到２２０伏电源上，则（）瓦灯泡较亮，而（）瓦灯泡较暗。
10、１度电就是１千瓦的功率做功１小时所消耗的电量，所以它的单位又叫（）。
11、用万用表测量电路的电流时必须先断开电路，然后按照电流从正到负的方向，将万用表直流电流挡（）联到被测电路中。
12、一条均匀电阻丝对折后，通以和原来相同的电流，则在相同时间里，电阻丝所产生的热量是原来的（）倍。
13、有一只内阻为0.15Ω，量程为1A的电流表，现给它并联的一只0.05Ω的小电阻，则这只电流表的量程扩大为（）。
14、用电压表测量电源路端电压为零，这说明外电路处于（）状态。
15、一电炉电阻为44Ω，额定工作电压220V，则此电炉额定功率为（）。
16、如下图1-1的电路中有（）节点，（）条支路，（）个回路，（）个网孔。
图1-1 图1-217、如图1-2所示，已知E=50V，I=20A，R=20Ω，则A点的电位是（）18．在串联电路中，等效电阻等于各电阻（）。
串联的电阻越多，等效电阻越（）。
19．在串联电路中，流过各电阻的电流（），总电压等于各电阻电压（），各电阻上电压与其阻值成（）。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
第1、2章复习题一、填空题：1、电路的基本组成有电源、负载、中间环节三个部分。
2、20Ω的电阻与80Ω电阻相串联时的等效电阻为 100 Ω，相并联时的等效电阻为 16 Ω。
3、戴维南定理指出：任何一个有源二端线性网络都可以用一个等效的电压源来表示。
4．一个实际的电源可以用电压源来表示，也可用电流源来表示。
5．电感元件不消耗能量，它是储存磁场能量的元件。
6．电容元件不消耗能量，它是储存电场能量的元件。
7．通常所说负载的增加是指负载的功率增加。
8．电源就是将其它形式的能量转换成电能的装置。
9．如果电流的大小和方向均不随时间变化，就称为直流。
10．负载就是所有用电设备，即是把电能转换成其它形式能量的设备。
11．电路就是电流流过的闭全路径。
12．把单位时间内通过某一导体横截面的电荷量定义为电流强度．．．．（简称电流），用I来表示。
13.戴维南定理可以把任一有源二端网络等效为一个电压源。
14．叠加原理只适用于线性电路，而不适用于非线性电路。
15．某点的电位就是该点到参考点的电压。
16．任意意两点间的电压就是这两点的电位差。
17．电气设备工作时高于额定电压称为过载。
18．电气设备工作时低于额定电压称为欠载。
19．电气设备工作时等于额定电压称为满载。
20．为防止电源出现短路故障，通常在电路中安装熔断器。
21．电源开路时，电源两端的电压就等于电源的电动势。
二、选择题1. 在如图所示的电路中，当电阻Ｒ2增加时，电流Ｉ将______。
A. 增加B. 减小C. 不变2. 二只白炽灯的额定电压为220V,额定功率分别为100W和25W，下面结论正确的是__________。
A. 25Ｗ白炽灯的灯丝电阻较大B. 100Ｗ白炽灯的灯丝电阻较大C. 25Ｗ白炽灯的灯丝电阻较小3.常用电容器的两项主要数据是电容量和耐压值。
电容器的这个耐压值是根据加在它上面的电压_________来规定的？A. 最大值；B.平均值；C. 有效值；D.瞬时值。
4.在图所示的电路中，A、B端电压ＵAB＝______。
AA. -2VB. 2VC. -1VD. 3V5.电路如图所示,它的戴维南等效电路中,ＵOC和ＲO应是______。
A. 4.5V，2.25ΩB. 4.5V，2ΩC. 2V，2ΩD. 3V，3Ω6.如图所示电路, 电流源两端电压Ｕ=_ _V。
A. 15VB. 10VC. 20VD. -15V7.图示电路中Ｒ1增加时电压Ｕ2将_ ___。
A. 不变B. 减小C. 增加11. 图示电路中，发出功率的电路元件为___ __。
A. 电流源；B. 电压源；C. 电压源和电流源。
12. 图示电路中，电流值I=_____。
A. 2A；B. 4A；C. 6A；D. -2A。
13．图示电路中，欲使I1= I/4，则R1、R2的关系式为______。
A. R 1=3R 2B.R 1=R 2/3C. R 1=R 2/4D.R 1=4R 216．图示电路中，U =2V ，则6V 电压源发出的功率为_____W 。
A. 2.4B.-9.6C. 9.6D.-2.417．图示电路中，A 、B 两点间的电压U AB 为_____。
A.+1VB.-1VC.-2VD.+2V18．如图示电路，求各支路电流中正确的公式是______。
A. 111R U E I ab+=B. 21211R R E E I ++=C. 3111R R U E I ab ++=20．如图所示电路，I 1＝______。
A. 2AB.-1AC. 1.5AD. 0.5A22．图示电路中，下列关系中正确的是_______________。
A.033111=--R I E R IB.033222=++R I E R IC.0333111=+++E R I E R I 23．图示电路中电压Ｕab 为_____V 。
A. -16B. 16C. 21D.1924．图示电路中电流Ｉ等于_ ___。
A. (U -E )/RB. (U +E )/RC. (-U -E )/RD.(-U +E )/R25．图示电路中电压Ｕ为__ __V 。
A. -2B. 2C. 22D. -2226．图示电路中U ab=0，试求电流源两端的电压U S 为__ __V 。
A. 40B. -60C. 60D.-4027．通常所说负载减小，是指负载的_______减小。
A. 功率B. 电压C.电阻29．电路如图所示，电流比Ｉ2/Ｉ1=______。
A. 21R R -B.211R R R + C. 211R R R + D.21R R30．图示电路中，已知ＩS =3Ａ，ＲS =20Ω，欲使电流Ｉ＝2A ，则必须有Ｒ＝_____。
A. 10ΩB. 30ΩC. 20ΩD.40Ω31．图示电路中，欲使Ｕ1=Ｕ/4，则Ｒ1和Ｒ2的关系式为______。
A. R 1=2R 2B.R 1=R 2/2C. R 1=R 2/3D.R 1=3R 232．在下列规格的电灯泡中,电阻最大的是规格______。
A. 100W 、220VB.60W 、220VC.40W 、220VD.15W 、220V33．在图所示的（a ）、（b ）电路中，巳知两图中电压U 和电流I 相同，如果R 1＞R 2＞R 3，则下面结论正确的是__________。
（a ） （b ）A.图（a ）中R 1，（b ）中R 3消耗的功率最大；B.图（a ）和（b ）中R 1消耗的功率最大；C.图（a ）中R 3，（b ）中R 1消耗的功率最大；D.图（a ）和（b ）中R 3消耗的功率最大。
36．图示电路中,A 点电位为______V 。
A.8B. 10C.12D.638．图示电路中A 点的电位为______V 。
A. -5B.5C.-10D.10 40．图示电路中A点的电位为______V。
A. 9B. 7C. -7D.-9 41．图示电路中A点的电位为______V。
A. 7B. - 7C.15D.-15 42．图示电路中的电流I为______mA。
A. -1.6B.-0.8C.1.6D. 0.8 43．电路如图所示，当A、B两点间开路时的电压U2为______V。
A.6B.10C.2D.444．图示电路中的I1=______A。
A.9B.-9C.1D.-148．在图示电路中，A、B两端的电压U为______V。
A. -18B.2C. 18D.-249．在图示电路中，电压与电流关系式，正确的为为______。
A.U=E-IRB.U=E+IRC.U=-E+IRD.U=-E-IR 50．在图示电路中，可求出R1=______Ω。
A.4.5B.5.5C.6.5D.8.5三、计算题1、试用戴维南定理求图所示电路中，9Ω上的电流Ｉ。
解: (1)用戴维南定理可求得ＵOC=6/(1+1)-9-4/(1+1)=-8（V）；(2)ＲO=0.5+0.5=1（Ω）；(3)Ｉ=-8/(9+1)=-0.8（A）；2．试用戴维南定理求如图所示电路中的电流Ｉ。
解:用戴维南定理可求得：（1）求开路电压ＵOC=2（V）；（2）求等效电阻ＲO=1（Ω）；（3）求电流Ｉ=2/（1+1）=1（A）3、求图示电路中的I、U值。
解: 由KVL, 12 = 4 ×(Ｉ - 3 ) + 1 ×Ｉ 解出： Ｉ = 4.8 （A ）Ｕ = - 4 ×( 4.8 - 3 ) = - 7.2（V ）4、求如图所示电路中4Ω电阻的电流Ｉ。
解：由于没有要求采用的方法，因此，此题有多种解法。
但结果正确即可。
用电源等效变换求：把电压源转换成电流源； 合并电流源；则39422=⨯+=I （A ） 或由图直接列写求解：Ｉ= 2/(2+4)×(15/3 + 3 - 12/6)=3A5、计算图示电路中的电流Ｉ。
(用戴维南定理求解)解：用戴维南定理求解（1）将1.2Ω电阻断开,求开路电压ＵOC ,21064620644=⨯+-⨯+=OC U V （2）等效电阻为 ＲO = 4∥6+4∥6=4.8Ω（3）用等效电路求电流Ｉ＝ＵOC ／（ＲO ＋Ｒ）=2/(4.8+1.2)=1/3A6．用戴维宁定理计算图示电路中支路电流I 。
解：用戴维南定理求解（1）将1.2Ω电阻断开,求开路电压ＵOC ,12664424646=⨯+-⨯+=OC U V （2）等效电阻为 ＲO = 4∥6+4∥6=4.8Ω（3）用等效电路求电流Ｉ＝ＵOC ／（ＲO ＋Ｒ）=12/(4.8+1.2)=2A8．求图示电路中电流I 。
解：Ｉ=4/2+5-3=4A9．求图示电路中的Ｕx 、Ｉx 。
解：根据KCL，Ｉx＋3＋4＝2；Ｉx＝－5A根据KVL，可求得：U x＝-10-5×1=-15V10．图示电路中，求：(1)当开关Ｋ闭合时，ＵAB=？、ＵCD＝？(2)当开关Ｋ断开时，ＵAB=？、ＵCD＝？解：(1) 当开关Ｋ闭合时，ＵAB=？、ＵCD＝？K合上，显然U AB＝0。
电路中的电流I=（4+1）/（3+2）=1A（顺时针方向）ＵCD＝4-3×1=1V(2)当开关Ｋ断开时，ＵAB=？、ＵCD＝？当Ｋ断开时，电路中无电流，U AB＝-1-4=-5V∴U CD＝4V15．试用戴维南定理计算图示电路中的电流I。
解：（1）先计算开路电压U abU ab=6-9=-3（V）（2）计算等效内阻R abR ab =0（3）计算待求电流II =-3/1=-3（A ）21．已知电路如图所示，其中E 1=60V ，E 2=90V ，R 1=12Ω，R 2=6Ω，R 3=36Ω。
试用支路电流法，求电流I 3和R 3电阻两端的电压。
解：由KCL 得：321I I I =+由KVL 得：121122E E R I R I -=-，13311E R I R I =+， 代入已知，联立方程式求解：=1I -1A ，=2I 3A ，=3I 2A 723623=⨯=U （V ）22．试用支路电流法，求如图所示电路中的各支路电流I 1、I 2、 I 3、I 4和I 5（只列方程，不求解）。
解：KCL ：351I I I =+，542I I I += KVL ：11133U R I R I =+0445533=-+R I R I R I24422U R I R I =+23．试求如图所示电路中的电流I 3和电压U 2。
以及各电阻上消耗的功率。
