特气配管材料认识及如何选料

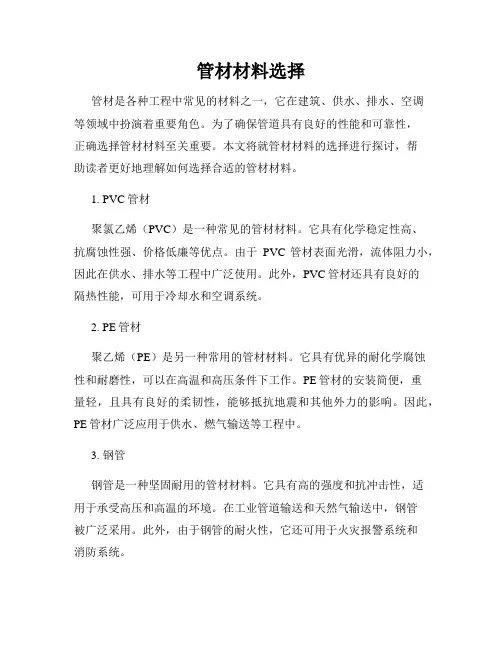

管材材料选择
管材材料选择管材是各种工程中常见的材料之一，它在建筑、供水、排水、空调等领域中扮演着重要角色。
为了确保管道具有良好的性能和可靠性，正确选择管材材料至关重要。
本文将就管材材料的选择进行探讨，帮助读者更好地理解如何选择合适的管材材料。
1. PVC管材聚氯乙烯（PVC）是一种常见的管材材料。
它具有化学稳定性高、抗腐蚀性强、价格低廉等优点。
由于PVC管材表面光滑，流体阻力小，因此在供水、排水等工程中广泛使用。
此外，PVC管材还具有良好的隔热性能，可用于冷却水和空调系统。
2. PE管材聚乙烯（PE）是另一种常用的管材材料。
它具有优异的耐化学腐蚀性和耐磨性，可以在高温和高压条件下工作。
PE管材的安装简便，重量轻，且具有良好的柔韧性，能够抵抗地震和其他外力的影响。
因此，PE管材广泛应用于供水、燃气输送等工程中。
3. 钢管钢管是一种坚固耐用的管材材料。
它具有高的强度和抗冲击性，适用于承受高压和高温的环境。
在工业管道输送和天然气输送中，钢管被广泛采用。
此外，由于钢管的耐火性，它还可用于火灾报警系统和消防系统。
4. 不锈钢管不锈钢管是具有耐腐蚀性和耐高温性能的管材材料。
不锈钢管具有良好的机械性能和耐磨性，适用于海洋工程、化工设备和食品加工等领域。
此外，不锈钢管还具有美观、卫生等特点，是厨房和卫生间等场所的理想选择。
5. 铝塑复合管铝塑复合管是将铝层和塑料层复合而成的管材材料。
它集合了铝和塑料的优点，即铝层具有良好的抗压性和刚性，而塑料层则具有良好的耐腐蚀性和柔韧性。
铝塑复合管广泛应用于室内冷热水供应、地板供暖和家庭燃气管道等领域。
正确选择管材材料是确保管道正常运行的关键步骤。
根据具体的工程需求和使用环境，选择合适的管材材料至关重要。
通过对PVC管材、PE管材、钢管、不锈钢管和铝塑复合管的介绍，读者可以更好地了解各种管材材料的特点和应用范围，并根据实际需要做出明智的选择。
总之，管材材料的选择需要综合考虑材料的性能、成本和环境因素等多个方面。

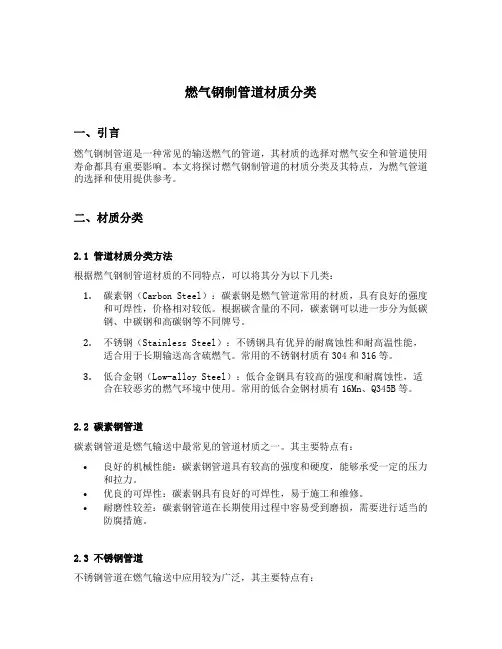

燃气钢制管道材质分类
燃气钢制管道材质分类一、引言燃气钢制管道是一种常见的输送燃气的管道，其材质的选择对燃气安全和管道使用寿命都具有重要影响。
本文将探讨燃气钢制管道的材质分类及其特点，为燃气管道的选择和使用提供参考。
二、材质分类2.1 管道材质分类方法根据燃气钢制管道材质的不同特点，可以将其分为以下几类：1.碳素钢（Carbon Steel）：碳素钢是燃气管道常用的材质，具有良好的强度和可焊性，价格相对较低。
根据碳含量的不同，碳素钢可以进一步分为低碳钢、中碳钢和高碳钢等不同牌号。
2.不锈钢（Stainless Steel）：不锈钢具有优异的耐腐蚀性和耐高温性能，适合用于长期输送高含硫燃气。
常用的不锈钢材质有304和316等。
3.低合金钢（Low-alloy Steel）：低合金钢具有较高的强度和耐腐蚀性，适合在较恶劣的燃气环境中使用。
常用的低合金钢材质有16Mn、Q345B等。
2.2 碳素钢管道碳素钢管道是燃气输送中最常见的管道材质之一。
其主要特点有：•良好的机械性能：碳素钢管道具有较高的强度和硬度，能够承受一定的压力和拉力。
•优良的可焊性：碳素钢具有良好的可焊性，易于施工和维修。
•耐磨性较差：碳素钢管道在长期使用过程中容易受到磨损，需要进行适当的防腐措施。
2.3 不锈钢管道不锈钢管道在燃气输送中应用较为广泛，其主要特点有：•优异的耐腐蚀性：不锈钢具有良好的耐酸碱和耐高温性能，能够在恶劣的燃气环境下保持较长时间的使用寿命。
•高强度：不锈钢具有较高的强度，能够承受一定的外部压力和冲击力。
•价格相对较高：与碳素钢相比，不锈钢的价格较高，适用于有特殊需求的燃气输送场合。
2.4 低合金钢管道低合金钢管道是一种具有良好耐腐蚀性和高强度的管道材质，其主要特点有：•优异的耐腐蚀性：低合金钢具有较高的抗腐蚀性能，能够在潮湿、含有酸碱成分的环境中长期使用。
•高强度和韧性：低合金钢具有较高的强度和韧性，能够在高压力和高温度条件下稳定工作。

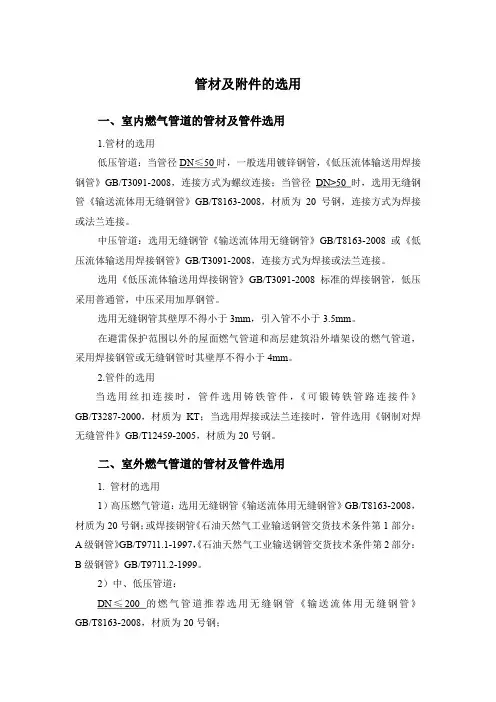

管材及附件的选用
管材及附件的选用一、室内燃气管道的管材及管件选用1.管材的选用低压管道：当管径DN≤50时，一般选用镀锌钢管，《低压流体输送用焊接钢管》GB/T3091-2008，连接方式为螺纹连接；当管径DN>50时，选用无缝钢管《输送流体用无缝钢管》GB/T8163-2008，材质为20号钢，连接方式为焊接或法兰连接。
中压管道：选用无缝钢管《输送流体用无缝钢管》GB/T8163-2008或《低压流体输送用焊接钢管》GB/T3091-2008，连接方式为焊接或法兰连接。
选用《低压流体输送用焊接钢管》GB/T3091-2008标准的焊接钢管，低压采用普通管，中压采用加厚钢管。
选用无缝钢管其壁厚不得小于3mm，引入管不小于3.5mm。
在避雷保护范围以外的屋面燃气管道和高层建筑沿外墙架设的燃气管道，采用焊接钢管或无缝钢管时其壁厚不得小于4mm。
2.管件的选用当选用丝扣连接时，管件选用铸铁管件，《可锻铸铁管路连接件》GB/T3287-2000，材质为KT；当选用焊接或法兰连接时，管件选用《钢制对焊无缝管件》GB/T12459-2005，材质为20号钢。
二、室外燃气管道的管材及管件选用1. 管材的选用1）高压燃气管道：选用无缝钢管《输送流体用无缝钢管》GB/T8163-2008，材质为20号钢；或焊接钢管《石油天然气工业输送钢管交货技术条件第1部分：A级钢管》GB/T9711.1-1997，《石油天然气工业输送钢管交货技术条件第2部分：B级钢管》GB/T9711.2-1999。
2）中、低压管道：DN≤200的燃气管道推荐选用无缝钢管《输送流体用无缝钢管》GB/T8163-2008，材质为20号钢；DN>200的燃气管道推荐选用《低压流体输送管道用螺旋缝埋弧焊钢管》SY/T5037-2000，材质为Q235B。
PE管选用《燃气用埋地聚乙烯（PE）管道系统第1部分：管材》（GB15558.1-2003），SDR11、SDR17.6，材质为PE80或PE100。

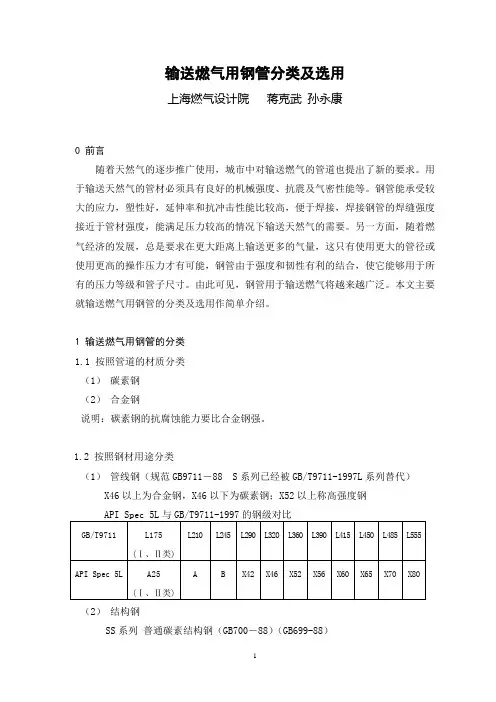

钢管材质选择
输送燃气用钢管分类及选用上海燃气设计院蒋克武孙永康0 前言随着天然气的逐步推广使用，城市中对输送燃气的管道也提出了新的要求。
用于输送天然气的管材必须具有良好的机械强度、抗震及气密性能等。
钢管能承受较大的应力，塑性好，延伸率和抗冲击性能比较高，便于焊接，焊接钢管的焊缝强度接近于管材强度，能满足压力较高的情况下输送天然气的需要。
另一方面，随着燃气经济的发展，总是要求在更大距离上输送更多的气量，这只有使用更大的管径或使用更高的操作压力才有可能，钢管由于强度和韧性有利的结合，使它能够用于所有的压力等级和管子尺寸。
由此可见，钢管用于输送燃气将越来越广泛。
本文主要就输送燃气用钢管的分类及选用作简单介绍。
1 输送燃气用钢管的分类1.1 按照管道的材质分类（1）碳素钢（2）合金钢说明：碳素钢的抗腐蚀能力要比合金钢强。
1.2 按照钢材用途分类（1）管线钢（规范GB9711－88 S系列已经被GB/T9711-1997L系列替代）X46以上为合金钢，X46以下为碳素钢；X52以上称高强度钢（2）结构钢SS系列普通碳素结构钢（GB700－88）（GB699-88）SM系列焊接结构钢ST系列低合金结构钢注：管线钢和结构钢属于不同类别的管材，虽然两种类别的钢管在强度上有可比性，但是其性能不一样。
例如管线钢X42（即L290）管材的屈服强度与结构钢的SS400屈服强度相当，但是X42管材，属于优质碳素钢，其可焊性比SS400（普通碳素钢）要高得多。
1.3 按照加工工艺分类（1）无缝钢管1）热轧无缝钢管2）冷拔无缝钢管（2）焊接钢管1）螺旋缝焊接钢管（埋弧焊、高频焊）2）直缝高频焊接钢管3）镀锌焊接钢管2 输送燃气用钢管的选用2.1 钢管管材的选用设计输气管道时，材料的选择至关重要，在满足使用条件的情况下，要特别注意安全可靠性和经济性。
采用的钢管和钢材应有良好的韧性和焊接性能，根据《输气管道工程设计规范》（GB 50251－94）的要求，输气管道，其材质应是镇静钢，屈强比≤0.85，含碳量≤0.25%，碳当量≤0.45%，材料熔炼分析含硫量≤0.035%，含磷量不应大于0.04%。
高纯气体管道配管及附件材料的选择要点
高纯度气体由管道输送，能否将高纯气体送至用气点仍保持质量合格的关键是供气系统设计合理、管件及附件选择正确、施工安装正确和试验检测合格。
高纯气体管道输送管道，要根据工艺过程对气体纯度、允许的杂质含量、微粒含量等的要求不同，采用相应质量的管材。
比如半导体产业因其生产工艺复杂、加工精细，它不仅要求有洁净的生产环境，而且对生产过程中所需的各种高纯气体有特定的、严格的要求，从微米技术进入亚微米、深亚微米(小于O．35g．m)技术，对气体中的杂质含量、水含量要求极为严格，10 (ppm级)已经不能达到要求，需要达到10 (ppb级)，甚至10一~2(ppt级)，尘埃粒径要求控制到0．05-0。
Olla,m。
因此输送管道本身的管道材料特性适应高纯、超高纯气体的要求成为必须。
2．1管道材料特性对输送高纯气体管道而言，其影响气体质量的管道材料主要特性是气体渗透性、出气速率、吸附性、表面粗糙度和耐磨性、抗腐蚀性。
21．1气体渗透性气体从压力(或分压力)高的一侧透过材料向压力(或分压力)低的一侧流入的现象成为气体渗透。
因为空气中氧气和氮气分压力最大、气体分子相对较小，管道材料对气体的渗透性主要表现氧气和氮气的渗透，一般对氧气的渗透测试比较多。
不同材料对氧的渗透性材料大气中氧气的渗透(ppm)不锈钢管O铜管O聚丙烯管1l聚四氟乙烯管12普通钢管203从表看到，对于输送ppm级及更高纯度要求的气体，从气体渗透角度必须选用不锈钢管或者钢管，如果我们不恰当地选用了不符合要求的管道材料，那么，无论我们采取什么净化手段，都将是无济于事的。
2．1．2出气速率材料冶炼过程形成的管道材料晶间或者晶格内部存在着某些杂质，如氮、碳氢化合物等，在高纯气体输送过程中，这些杂质会缓慢地释放出来，污染高纯气体，尤其是杂质要求在ppb以上级的高纯气体。
通常低碳不锈钢管的出气速率极低。
2．1．3吸附性由于水分等杂质是极性分子，吸附性很强。
橡胶、塑料或一些表面粗糙的材料极易吸附水分等杂质，铜材对水吸附性极强，使用这些材料输送高纯气体易被污染，除了输送ppm级以下的氧气会使用紫铜管外，高纯气体都不采用铜管和塑料管，气体会接触到的垫片、填料也不得采用橡胶、塑料材料(包括聚四氟乙烯)。

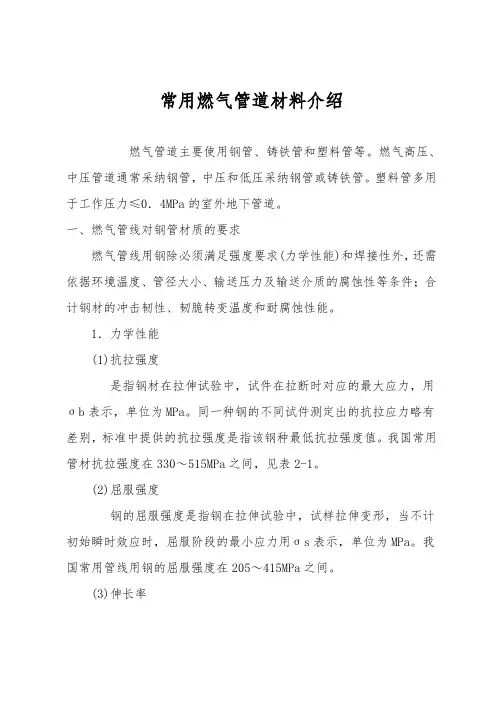

常用燃气管道材料介绍
常用燃气管道材料介绍燃气管道主要使用钢管、铸铁管和塑料管等。
燃气高压、中压管道通常采纳钢管，中压和低压采纳钢管或铸铁管。
塑料管多用于工作压力≤0．4MPa的室外地下管道。
一、燃气管线对钢管材质的要求燃气管线用钢除必须满足强度要求(力学性能)和焊接性外，还需依据环境温度、管径大小、输送压力及输送介质的腐蚀性等条件；合计钢材的冲击韧性、韧脆转变温度和耐腐蚀性能。
1．力学性能(1)抗拉强度是指钢材在拉伸试验中，试件在拉断时对应的最大应力，用σb表示，单位为MPa。
同一种钢的不同试件测定出的抗拉应力略有差别，标准中提供的抗拉强度是指该钢种最低抗拉强度值。
我国常用管材抗拉强度在330～515MPa之间，见表2-1。
(2)屈服强度钢的屈服强度是指钢在拉伸试验中，试样拉伸变形，当不计初始瞬时效应时，屈服阶段的最小应力用σs表示，单位为MPa。
我国常用管线用钢的屈服强度在205～415MPa之间。
(3)伸长率是钢在拉伸试验时，试样被拉断后，标距的伸长与原标距的百分比。
钢的屈服强度愈低，则伸长率愈大，标志钢的塑性愈好。
伸长率大的钢材制管成型好，易于焊接加工。
常用国产管材的伸长率一般均大于20%。
常见国产管材的力学性能见表2-1。
2．断裂韧性管线断裂可分为韧性断裂和脆性断裂，韧性断裂是在过大拉应力和裂痕缺陷同时存在的条件下，由细小的裂痕逐渐扩大而最终造成的断裂。
其断面呈暗灰色纤维状。
脆性断裂，是由低温、应力和裂痕缺陷三种条件共同作用造成的，其断裂常在远低于钢材屈服应力条件下突然发生，断裂后的断裂面呈发亮的结晶状。
关于高强度、厚壁、韧性低的管材在低温、高应力使用条件下容易发生断裂。
为了防止管线在工作条件下断裂，在制管和施工中应注意消除管线裂痕缺陷。
并从选择管线用钢，提升钢材韧性来防止管线裂断。
表2-1 常用管材的力学性能标准钢种等级最低抗拉强度/MPa最低屈服强度/MPa伸长率δ①②SY5297-1991S20533020531～35AS24041524025～28BS29041529025～28X42S31543531524～27X46S36045536023～26X52S38549038522～24X56S41551541521～23X60S45053045020～23X65S48056548019～21X70①标距为50mm时，伸长率δ50最小值按下式计算式中 A——拉伸试样横截面面积，mm2；σb——母材最低抗拉强度，MPa。
气体配管材料说明
气体配管材料说明一.材料区分:1. TUBE & PIPE(管件)2. FITTINGS(配件)3. V AL VE(阀件)4. REGULA TOR(调压阀)5. CHECK V AL VE(逆止阀)6. FIL TER(过滤器)7. 其它.二.选料依据:1.依据使用气体种类及业主需求选定材料等级.(如316L BA/316L EP/316LVIM-V AR/C-22)2.依据现场需求选定阀件尺寸.(1/4”;1/2”;3/4”……)3.依据压力不同选择料件型式.(一般主要区分高压及低压,GAUGE可另外选择其正负压力值,另流量亦需考虑是否足够)4.视盘面组装选择阀件接头型式.(MALE/FEMALE或VCR/SWG)5.有相同等级之材料符合上述条件时,应配合业务人员选择价格较合理者.三. 说明:1. TUBE & PIPE选取:习惯上3/4”以下的管称为TUBE, 1”以上称为PIPE(请参阅附表).其选取分为管径/材料及表面处理程度.材料主要区分为SUS 304/SUS 304L及SUS 316/SUS 316L,其差异在于SUS316增加钼(Mo)金属,改善其机械性质, L则表示材料降低含碳(C)量,增加含镍(Ni)量.表面处理等级常用可分两种, BA (Bright Anneal)是经过表面研磨处理其Rmax ≦4.5μm, EP (Electro Polish)除了表面研磨外,再加以电解研磨其Rmax≦0.7μm.另外管材(含FITTING)又因原始制程不同而区分为VOD/VIM-VAR,其中V+V为真空二重溶解超清净钢(美国航天工业发展之技术),其组织较为优良.2.FITTIN选取:FITTING主要可区分为TEE/ELBOW/GLAND/NUT/CAP/REDUCER…其选取以BENKAN型录作示范:Product Name Size Size for other side Type Specification Material SCM 4 0 E EP LE SCM: 表示BANKEN公司对FITTING的分类,是属于短接头MICRO型式,另有SCL是长接头型示及SCF是较大尺寸(3/4”以上)之FITTING.4: 表示尺寸为1/4”.0: 表示另一端尺寸同前,为1/4”.E: 表示此料件型式为ELBOW(T: Tee, R: Reducer…).EP: 表示料件表面处理等级为EP.LE: 表示此料件为VIM+VAR等级之EP.另外FITTING又可分为三种不同规格,分别为一般Type; VCR Type及SWG Type,一般型即为平时所见之焊接型式,VCR型为对接型式,可直接以GLAND+NUT锁上(Gland 端仍需焊接), SWG型类似VCR型,唯其以SWG接头锁上,不需焊接.一般组盘所用接头有两种,分别为VCR及SWG,其中VCR需锁1/8圈,SWG需锁1 1/4圈,方能有效锁紧.(*. 一般气体使用之GASKET为Ni材质,CO对Ni具侵蚀性,故CO所用之GASKET必须为SUS系列材质.)(*. VCR接头一年之泄漏量约为一立方公分)3. V AL VE选取:V AL VE一般分为BALL-V AL VE(球阀)/BELLOWS-V AL VE(风箱阀) & DIAPHRAGM-V AL VE(膜片阀),另外又因作动方式区分为MANUAL-V ALVE &AIR-V AL VE.其选取以BENKAN型录作示范:Model Operating system Pressure rating Connection size Other special specifications V alve size Type of valve Connection type Material of sheetIIID 4 M S H - V □ C - □□IIID: 表示此为BANKEN Moder 35之Diaphragn V alve.4: 表示尺寸为1/4”.M: 表示其操作方式为手动旋转1800 控制开关(C表气动阀).S: 表示此阀出入端成一直线,没有分岔及角度.H: 表示为高压(压力超过10kg/cm2)用阀(没标H即为低压阀).V: 表示两端接头为VCR Male(VF: Female).4. REGULA TOR 选取:REGULA TOR之用途为调整出口端之压力值,一般分高压与低压选取,但尚有高流量型式可供选取,另外可依表头(Gauge)需求加以搭配成单表或双表.目前大部份之调压阀其材质均为EP以上.其选取以TESCOM型录作示范:74 –24 6 2 –K A 4 1 074-24: 表示此调压阀之等级6: 表示本体材质为316L VIM+VAR.2: 表示出口端压力范围为1-100 PSIG(1-6.9 bar)K: 表示顶针座的材质为PCTFE,耐热范围是-400C-+930CA: 表示进出口端之尺寸型式,在此指高洁净度之VCR Male接头.4: 表示入口与出口端之尺寸及型式(可由此求得阀件两端之距离).1: 表示入口端之最大容许压力,在此为3500psi.0: 表示表头配置及接头型式,此处为无表头.5. CHECK V AL VE 选取:CHECK V AL VE为逆止阀,其功用为防止气体回流,选取主要依据其尺寸及两端接头型式决定(若是泄压阀则须考虑其泄压之Range).其选取以NUPRO型录做说明:6 L - C W 4 V R 46L: 表示材料为SUS 316L.CW: ALL WELDED CHECK V AL VE即为NUPRO对CHECK V AL VE之代码.4: 表示CHECK V AL VE之尺寸为1/4”.VR4: 表示接头为1/4” VCR Male.(* NH3必需使用特殊之CHECK V ALVE,否则会造成其内部结晶堵塞,代替之型式为一般型号后加AF,表示其内部材质为AFLAS.)FIL TER之功能是过滤气体中之Particle(与Purifier之纯化气体功能不同),选取要注意其操作压力/接头型式/材质/过滤等级及流量大小,压力一般区分高压及低压,接头分VCR/SWG/WELD,材质主要有SUS/NI及PTFE,过滤等级可选择0.01um/ 0.03um/0.003um等,流量则有一般流量及大流量之区别.其选取以MILLIPORE型录做说明:WG 2 F T1 RR 2WG: 为MILLIPORE Wafergard III Gas Filter 之代称.2: 代表是MILLIPORE第二代之产品.F: 表示其材质为PTFE铁氟龙(N: NI, M: SUS-316L).T1: 据其业务表示没特别意义.RR: 表示进出口端之接头型式为VCR Male(S: SWG, J: WELD).2: 表示其尺寸是1/4”.7. 其它材料:除以上介绍之材料外,气体配管上还有许多其它较少使用之料件(如Transducer/ Scale/ Cylinder Connec tor……),若有兴趣,可径向设计部查阅型录等相关信息,或于工作上有机会接触时,再向资深人员请益即可.。
燃气管网管材的选择方法
燃气管网管材的选择方法
适用于输送城市中压燃气的管材主要有：无缝钢管，聚乙烯塑料管，焊接钢管等。
根据多年来城市中压燃气管道管材使用及施工情况，在设计压力≤0.4MPa的中压管网中，普遍采用PE管和焊接钢管。
根据目前各种管材市场价格及其它城市中压管道实际运行情况，当管径DN≤250时，PE管的综合造价低于钢管。
因此，中压燃气管道管径>DN250的建议采用流体输送用无缝钢管（《流体输送用无缝钢管》GB/T8163-1999），材质为20#；对管径≤DN250的管道,建议采用SDR11系列聚乙烯塑料管（《燃气用埋地聚乙烯(PE)管道系统第1部分：管材》(GB15558.1-2003)）；对于庭院管道（≤0.2MPa）则建议采用SDR17.6系列聚乙烯塑料管；室内低压管道建议采用按国标GB/T3091标准生产的低压流体输送用镀锌焊接钢管，材质为Q235A。
对于穿跨越工程的管道建议采用厚壁无缝钢管（《输送流体用无缝钢管》GB/T8163-1999），管材为20#，作特加强级防腐，管道施工做100%探伤检验。
在项目具体实施阶段，可根据实际需要及市场价格等情况进行管材的选择。
根据国内工程技术水平，以及实际运行经验，管道与管道及附属设备的连接主要采用以下几种方式：
1）无缝钢管与阀门、凝液缸的连接采用法兰连接，主要采用焊接。
2）聚乙烯管连接采用电阻丝热熔接。
3）聚乙烯管与钢管连接采用钢塑过渡接头。
4）镀锌钢管采用螺纹连接。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
•
•
* CO & O3 – Gasket must be SUS.
about Valves…….
• • 1.材質同管件 材質同管件 2.常用種類 : 常用種類 * 手動閥 ( Manual Valve ) : a.Ball Valve 球閥 b.Bellows Valve 波紋管閥 波紋管 c.Diaphragm Valve 膜片閥 * 氣動閥 ( Air Valve ) * 逆止閥 ( Check Valve ) * 其他 3.常用廠牌 : KITZ / OHNO / IHARA / MOTOYAMA / NUPRO…. 常用廠牌
2.選用材料依據 選用材料依據
• 氣體種類 , 氣體特性
* 影響材料使用的等級 – AP / BA / EP / V+V / ….
• 業主需求及預算
* 有無指定廠牌或規格
• 依機台所需用量及本身接點選定料件尺寸
* 影響材料使用的尺寸 – ¼” / ¾” / 15A / …….
• 依機台所需壓力及流量不同選擇材料型式
WG - 2 F T1 - RR 2
系列 PTFE VCR 尺寸
Vent out
1/2”
about Vacuum Generator ……. • 1. 功能 功能: 裝於 G/C / G/R / VMB / VMP 作為 Vent 抽氣使用 • 文氏管原理
Process in
¼”
GN2 in
¼”
< 符號認識 : >
需選擇可調負壓 負壓的 低壓性氣體 – 需選擇可調負壓的 type - L96SSA 系列 (-30”Hg~0~30 psi)
for N2O - Vespel type
about Pressure Gauge & Transducer ……. • 1.常用種類區別 : 常用種類區別 * Pressure Gauge ( PG ) 壓力表頭 , 指針式 , C122 * Pressure Switch ( PS ) 壓力開關 , 指針式 , 帶傳輸線 ,IPS 122 * Digital Pressure Gauge ( PID ) 電子式壓力表頭 * Pressure Transducer ( PT ) 壓力傳送器 • 2. 使用於 盤面 及 管路上 使用於: • 3. 壓力範圍大致可分為 : * 高壓 (0~3000 psi) * 低壓 (-30”Hg~0~30 psi) (-30”Hg~0~160 psi) • 4. 常用電源 : 24V DC , 4~20 mA DC
日 規 .SS316L BA .SS316L EP Rmax <= 3 µm Rmax <= 0.7 µm 美 規 Ra <= 10 µ” Ra <= 3 µ”
• 4.等級 等級: 等級 * Bulk Gas 一般使用 316L BA 或 316L EP 等級 * Specialty Gas : 易燃性 / 惰性 氣體 – 316L EP 毒性 – 雙套管 ( 304 AP + 316L EP ) / 單管 316L EP 腐蝕性 氣體 – VIM + VAR
• 4.注意 (以 CROWN 為例 注意: 以 為例) 注意 * Bulk Gas 一般使用 316L BA 或 316L EP 等級 / VCR 或SWG
1/4” - R25 系列 3/8” - R35 系列 1/2” - RH1 系列 因考慮流量不同 因考慮流量不同
* Specialty Gas : 毒性 / 易燃性 / 惰性 氣體 – 316L EP - L25 or R25 系列 腐蝕性 氣體 – VIM + VAR - L25SVA 系列
•
* NH3 – Check valve must be AFLAS type.பைடு நூலகம்
• 4. 備註 備註: * 高壓閥 / 低壓閥 -- 依使用場所不同來選擇 * 兩通閥 / 三通閥 / 四通閥 / ….. : 依需求來選擇 注意流向選擇 依需求來選擇,注意流向選擇 三通閥 3 way – 流向 Flow Type ( KITZ )
低壓性氣體 -- 316L EP + Heater Line + Warm Cover
1/4" MENUAL VALVE
PRESSURE GAUGE
外套管SUS304-AP 1/2"
OUTSIDE TUBE 1/2" WELD
內套管SUS316L-EP(V+V) 1/4"
INSIDE TUBE 1/4" 1/2"*1/4" R-TEE TO VMB SPRING OVER TUBE
接進機台或VMB端,焊STOP SPACE終止外套管
about Fittings…….
• • 1.材質同管件 材質同管件 2.常用種類 : 常用種類 a.Nut + Gland + Gasket b.Elbow,Tee,Reducer c.Cap,Plug d.Connector e.others… 3.型式及規格 : 型式及規格 螺牙接頭/FLANGE 一般可分為 VCR / SWG / WELDING /螺牙接頭 螺牙接頭 皆有, 尺寸從 1/8“~1”(VCR/SWG)及1/4“~300A(WELD/FLANGE) 皆有 又分 短接頭 SCM (micro) or 長接頭 SCL (long) & SCF (以Kitz作說明) 4.常用廠牌 : KITZ / HAM-LET / IHARA / SWAGELOK /FUJIKIN…. 常用廠牌
• 6.注意 一般常用 濾片材質 注意: 注意 * Bulk Gas – PTFE * Specialty Gas :
(以 Mykrolis 為例 以 為例)
毒性 / 易燃性 / 惰性 氣體 – PTFE 系列 腐蝕性 氣體 – PTFE , no SS316L for CO - PTFE type 過濾效果 PTFE (F) SS316L (M) Nickel (Ni) 好 很好 很好 防漏性 不好 好 很好 抓取率 > 10.8 6.2 > 10.8 抗腐蝕效果 抗腐蝕效果 N/A 很差 好
A-type : AC B-type : AB
A
C
A
C
B
系 列 尺 寸 常 關 狀 態 三 通 閥 母 接 頭 內 部 材 質
B
KD - 4 M B - VF C - A - EP
流 向 材 質
about Regulator ……. • 1.材質同管件 材質同管件 • 2. Seat 材質: PCTFE , SS316L , Kel-F81… 材質 • 3.常用種類 : 常用種類 * 高壓 / 低壓 / 一般壓力 * 2P 無表頭 / 3P or 4P 單表頭 或雙表頭 * VCR / SWG / Flange * N2O – Seat material must be Vespel.
配管材料認識及如何選料
1.氣體工程常用材料區分 氣體工程常用材料區分 2.選用料件依據 選用料件依據
1.常用材料種類 常用材料種類 • • • • • • • • • 管件-Pipe & Tube 管件 連接配件-Fittings 連接配件 閥件-Ultra CleanValves 閥件 調壓閥-Pressure Regulator 調壓閥 壓力偵測器-Pressure Gauge & Transducer 壓力偵測器 逆止閥-Check Valve 逆止閥 過濾器-Gas Filter 過濾器 真空產生器-Vacuum Generator 真空產生器 其他
about Gas Filter ……. • 1. 功能 過濾氣體中的微粒子 ( Particle ) 功能: • 2. 過濾等級選擇 , 即濾徑尺寸 過濾等級 即濾徑尺寸(particle size) , 可分為 可分為: * 0.01um / 0.03um / 0.003um • 3. 中心濾片 (Medium) 材質 PTFE / SS316L / NI 材質: • 4. 流量考量 (flow rate) : 分 一般流量 及 大流量 30 slpm / 100 slpm / 300 slpm / 1500 slpm…. • 5. Connecting type: VCR or SWG or Welding * CO – 濾片材質為 PTFE
* 選用壓力範圍適合或流量符合之閥件
• 視盤面組裝選擇料件接頭型式
* VCR / SWG / Welding / Flange…..
about Pipe & Tube……. • 1.定義 定義: 定義 * Pipe :一般指 1” 以上之管子 以 公稱內徑 配合壁厚, 一般指 以上之管子, 公稱內徑(ID) 配合壁厚 作為量度之尺寸. 作為量度之尺寸 * Tube :一般指 3/4” 以下之管子 以外徑 以下之管子, 以外徑(OD) 及壁厚作為 一般指 量度之尺寸. 量度之尺寸 * 規格 : 6M/stick or 4M/stick or 100M/roll… 2.常用材質 SS304 /SS304L & SS316 / SS316L & VIM+VAR 常用材質: 常用材質 & HC-22… 3.表面處理等級 : BA – Bright Anneal 表面研磨 表面處理等級 EP – Electro Polish 表面研磨 + 電解研磨
