片石砼挡土墙模板支护专项施工方案
片石混凝土挡墙施工方案 (2)
片石混凝土挡墙施工方案 (2)
一、施工前准备
在进行片石混凝土挡墙施工之前，需要做好以下准备工作： 1. 确定施工设计方案，包括挡墙的尺寸、高度、坡度等参数； 2. 准备施工材料和工具，如水泥、砂子、碎石、木方、镐头、平头锤等； 3. 清理施工现场，保证施工区域干净整洁。
二、基础施工
1.根据设计要求，在挡墙基础处进行挖土开槽，槽底宽度应略宽于挡墙
底部，深度要达到设计要求；
2.在槽底铺设一层碎石作为基础层，用锤子捣实；
3.对基础层进行水平校平，并确保基础层平整牢固。
三、挡墙砌筑
1.在基础层上涂抹一层水泥砂浆，用于固定第一层片石；
2.将片石按照设计要求逐层砌筑，石块之间应留置缝隙，石块表面要求
保持整齐美观；
3.在砌筑过程中，不断用水平尺、铁锤等工具进行测量和整平，确保挡
墙垂直度和水平度。
四、收尾工作
1.等待挡墙完全干燥后，进行收尾工作，包括清理施工现场、清除多余
的水泥砂浆等；
2.对挡墙表面进行清洁处理，保持其美观性；
3.完成验收工作，确保挡墙符合设计要求。
五、注意事项
1.在施工过程中，注意安全第一，做好防护措施；
2.施工人员应熟练掌握施工技术，保证施工质量；
3.遇到施工难题及时与相关专业人士进行沟通解决。
以上是片石混凝土挡墙施工方案的具体步骤，希望能对施工人员在施工过程中有所帮助。
片石砼挡土墙模板支护专项施工方案
片石砼挡土墙模板支护专项施工方案一、施工前准备工作1.1 前期准备在开始施工前，首先需要组织好施工人员，根据施工计划确定施工队伍的人员配备和分工情况。
同时，要对施工现场进行清理和平整，确保施工区域没有杂物和障碍物。
1.2 材料准备在准备阶段，需要准备好所需的施工材料，包括片石砼、挡土墙模板、支撑杆、搅拌设备等。
确保材料质量符合要求，以保证施工质量和工期。
二、施工步骤2.1 模板搭设根据设计图纸，将挡土墙模板按照规定的尺寸和要求搭设在施工现场。
在搭设过程中，要注意模板的水平和垂直度，确保模板搭设牢固和准确。
2.2 砼浇筑在模板搭设完成后，进行砼的搅拌和浇筑工作。
根据设计要求和施工计划，将预先搅拌好的片石砼倒入到模板中，并采取适当的振捣措施，确保砼的浇筑均匀和紧实。
2.3 模板拆除待砼凝固后，根据砼的强度和硬化时间，进行模板的拆除工作。
拆除模板时要小心谨慎，避免对砼产生损坏。
同时要注意拆除后的模板进行妥善的清理和保管，以备下次使用。
三、质量检验在施工完成后，要对挡土墙进行质量检验。
主要包括挡土墙的平整度、垂直度、强度等指标的检测，确保施工质量符合相关标准和规范要求。
四、安全防护在施工过程中，要严格遵守安全操作规程，加强对施工现场的安全管理和监督。
特别是在模板搭设、砼浇筑等施工环节，要加强对人员的安全防护和安全意识培训，确保施工过程的安全顺利进行。
五、施工总结施工完成后，要对整个施工过程进行总结和评估。
总结主要包括施工中出现的问题和解决措施、工艺创新和改进等方面的内容，为今后的施工工作提供经验和借鉴。
结语片石砼挡土墙模板支护施工是一个细致而重要的工程，需要在施工前做好充分的准备工作，严格按照施工要求和标准进行操作，确保施工质量和工期的达标。
希望本施工方案能为相关施工人员提供参考和指导，实现挡土墙工程的安全、高效施工。
片石混凝土挡土墙施工方案
片石混凝土挡土墙施工方案昌宁高速公路L1合同段项目经理部编制了片石混凝土挡土墙施工方案，以下为详细内容。
一、编制依据本施工方案依据相关法律法规及技术标准编制。
二、工程概况本工程是昌宁高速公路L1合同段的片石混凝土挡土墙施工工程，总长800米，设计高度10米。
三、施工进度计划根据工程概况和实际情况，编制了合理的施工进度计划。
四、劳动力及机械安排1、劳动力计划本工程需要工人50人，其中包括技术人员10人、普通工人40人。
2、工程投入主要施工机械、设备及进场计划本工程需要投入挖掘机、运输车、混凝土搅拌机等主要施工机械和设备，进场时间按照施工进度计划安排。
五、施工准备1、技术准备施工前，需要对挡土墙的设计图纸进行认真研究，并进行技术交底。
2、作业准备施工前需要对施工现场进行清理，确保施工现场整洁有序。
3、材料准备施工前需要准备好片石、水泥、砂子等材料，并进行质量检测。
六、片石混凝土挡土墙施工方案1、测量放样根据设计图纸，对挡土墙进行测量放样，确保施工精度。
2、基坑开挖按照设计要求，对挡土墙的基坑进行开挖，确保基础牢固。
3、基础浇筑施工在基坑开挖后，进行基础浇筑施工，确保基础质量。
以上是昌宁高速公路L1合同段项目经理部编制的片石混凝土挡土墙施工方案。
本文主要介绍了某建筑工程的施工方案。
首先对于基坑开挖进行了说明，包括土方开挖、支护体系的设置等。
然后对于基础施工进行了详细的介绍，包括墙身模板的安装、砼浇筑、砼养护和模板拆除等。
在此过程中，还需设置泄水孔和沉降缝，以及进行混凝土缺陷处理。
为了保证工程进度，需要采取组织保证、技术保证和资源保证等措施。
同时，为了保证工程质量，需要进行组织保证、项目管理、混凝土工程材料质量、工程测量质量和现场试验等方面的保证措施。
最后，还需要采取基坑安全控制措施，确保施工安全。
本文介绍了昌宁高速公路L1合同段内挡土墙的施工安全控制措施、文明施工措施和环境保护措施。
编制依据包括修正设计、施工设计图和相关技术规范。

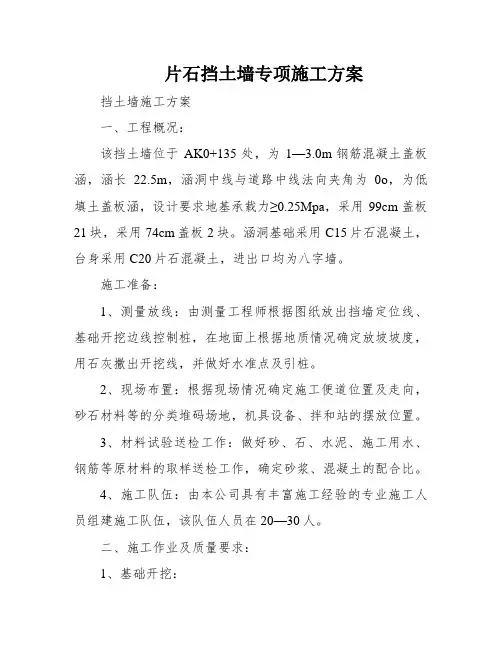

片石挡土墙专项施工方案
片石挡土墙专项施工方案挡土墙施工方案一、工程概况：该挡土墙位于AK0+135处，为1—3.0m钢筋混凝土盖板涵，涵长22.5m，涵洞中线与道路中线法向夹角为0o，为低填土盖板涵，设计要求地基承载力≥0.25Mpa，采用99cm盖板21块，采用74cm盖板2块。
涵洞基础采用C15片石混凝土，台身采用C20片石混凝土，进出口均为八字墙。
施工准备：1、测量放线：由测量工程师根据图纸放出挡墙定位线、基础开挖边线控制桩，在地面上根据地质情况确定放坡坡度，用石灰撒出开挖线，并做好水准点及引桩。
2、现场布置：根据现场情况确定施工便道位置及走向，砂石材料等的分类堆码场地，机具设备、拌和站的摆放位置。
3、材料试验送检工作：做好砂、石、水泥、施工用水、钢筋等原材料的取样送检工作，确定砂浆、混凝土的配合比。
4、施工队伍：由本公司具有丰富施工经验的专业施工人员组建施工队伍，该队伍人员在20—30人。
二、施工作业及质量要求：1、基础开挖：(1)在基础开挖开始之前通知监理工程师，以便检查、测量基础平面位置和现有地面标高。
在未完成检查测量及监理工程师批准之前不得开挖。
为便于开挖后检查校核，基础轴线控制桩应延长至基坑外加以固定。
(2)根据测量组放出的开挖线，清除施工区域内的树木、草皮、树根等杂物、障碍物，然后用挖机开挖基础土石方，对于大的孤石和坚硬岩层采用人工打眼放炮，挖机配合清渣的方法进行施工，开挖过程中密切关注边坡稳定性，如发现坑边缘顶面土有裂纹情况出现，应及时予以可靠的支撑，并使监理工程师认可。
在距设计基础标高20cm左右时改用人工开挖清基。
(3)一切从挖方中挖出的资料，假如监理工程师认为适用，可用作回填或铺筑路堤或按监理工程师指示的其他办法处理。
(4)基础挖方应始终保持优秀地排水，在挖方的整个施工期间都不致遭受水的风险。
(5)基坑开挖至图纸规定基底标高后，如基底承载力达不到设计规定的承载力要求时，根据实际钻探(或挖探)及土壤实验资料提出地基处理的方案，报告监理工程师审查，并按监理工程师的指示处理。
C15片石混凝土挡土墙施工方案
C15片石混凝土挡土墙施工方案C15片石混凝土是一种常用于挡土墙施工的混凝土材料，具有较高的强度和耐久性。
在施工过程中，需要根据实际情况制定详细的施工方案，以确保挡土墙的安全稳定和施工质量。
以下是一份C15片石混凝土挡土墙施工方案，供参考：一、施工前的准备：1.制定详细的施工计划，包括工程量清单、各道工序的要求等。
2.购买所需的材料和设备，如混凝土搅拌机、挡土墙片石、钢筋等。
3.对施工现场进行清理和平整，确保施工区域的安全和方便施工。
4.按照设计要求，准备好施工模板和挡土墙基础的形状和尺寸。
二、挡土墙基础的施工：1.根据设计要求，在施工现场进行基础的标线和测量，确定基础的位置和尺寸。
2.根据基础的要求，进行基坑的挖掘和清理工作。
3.在基坑底部铺设一层砂石，将其压实，以提高基础的稳定性。
4.在挡土墙基础的位置，设置基础钢筋网，以增强其承载力。
5.搅拌C15水泥混凝土，将其倒入基坑中，使用抹光机将混凝土表面进行抹平和压实。
三、挡土墙的施工：1.根据挡土墙的高度和宽度，在基础上设置好模板，以控制挡土墙的形状和尺寸。
2.根据设计要求，在模板内铺设排水材料，以保证挡土墙的排水性能。
3.安装挡土墙片石，将其逐层堆砌在模板内，使用级砧锤进行调整和压实。
4.在挡土墙的每层之间，加入钢筋网，以增加挡土墙的稳定性和抗震性能。
5.在挡土墙的顶部，设置挡土墙盖板，以保护挡土墙片石。
四、挡土墙的养护：1.挡土墙施工完成后，进行养护工作，以确保挡土墙的强度和耐久性。
2.在挡土墙施工后的24小时内，对其进行喷水养护，以保持混凝土的含水率。
3.在挡土墙施工后的7天内，进行定期浇水养护，以保持混凝土的湿润状态。
4.在挡土墙施工后的28天内，进行密封处理，以提高挡土墙的防水性能。
以上是一份C15片石混凝土挡土墙施工方案的基本内容。
在实际施工中，需根据具体情况进行调整和补充。
同时，在施工过程中要严格按照相关的施工规范和安全要求进行操作，确保施工质量和施工安全。
片石混凝土挡土墙施工方案
一、工程概况（一）工程简介本C15片石混凝土衡重式挡土墙位于SLDK114+475～SLDK114+615里程处上行联络线与京山线之间，全长140m，沿线路方向每15米设置一道伸缩缝，缝宽0.02米，内塞沥青麻筋。
排水沟的侧沟与挡墙同时砌筑。
墙身高出侧沟以上，每隔 2.0米设置泄水孔，泄水孔采用Ф0.1m的PVC管，管后用透水土工布（400g/m2）包裹。
挡土墙后设置0.3米厚的砂夹砾石反滤层。
挡土墙基础底铺设0.5米厚的碎石垫层。
（二）工程地质情况施工地点属华北地层区。
广泛分布有第四系全新统堆积层，下部为第四系上更新统沉积层，以粘性土和粉细沙为主。
沿线工程地质条件较差的是上部第四系全新统粘性土。
由于沉积时代新，固结程度较低，局部地段有软土层。
二、施工组织机构及各部门职责为保证本工程质量优质标准，确保业主提出的工程阶段性工期目标，保证工程施工的安全进行。
本工程将采用项目法进行施工，并严格按照ISO9001：2000质量体系标准进行管理。
我单位拟成立在C15片石混凝土挡墙施工方面有丰富经验的管理、技术人员组成的项目经理部作为施工的组织机构，全面负责本工程的施工管理与经营管理，并配备齐全各类专业技术人员、技术工人来承担本工程施工任务。
拟组成的项目部组织形式详见“施工组织机构图”，各职能部门职责如下：1、项目经理项目经理是本项目工程施工的第一负责人，负责建立健全质量保证体系，建立和实施安全生产责任制，针对当地有关部门对环境保护的要求建立和实施环保责任制。
确保各项安全活动的正常开展。
并负责按批准的施工计划，全面组织实施，根据工程进展情况适时调整资源配置，确保质量目标、安全目标和阶段、整体工期目标的实现。
2、项目副经理项目副经理，主抓日常具体施工生产，是安全质量生产直接负责人，在施工生产中严把安全质量关，抓好施工中安全质量工作，落实安全质量生产责任制；主抓施工生产计划的落实，处理施工过程中出现的具体问题；并负责处理项目部中的一些日常工作。
片石混凝土挡土墙施工方案
目录一、编制依据 (II)二、工程概况 (II)三、施工进度计划....................................................................................................... I II四、施工人员及机械安排........................................................................................... I II五、施工准备 (7)1、作业准备 (7)2、技术要求 (7)六、片石混凝土挡土墙施工方案 (8)1、基坑开挖 (8)2、基础施工 (8)3、墙身浇筑 (8)4、施工接缝处理 (11)5、墙背回填及泄水孔、沉降缝设置 (11)6、片石混凝土养护 (12)7、混凝土拆模 (12)8、混凝土缺陷处理 (13)七、质量保证体系及保证措施 (14)1、质量保证体系 (14)2、质量保证措施 (15)八、安全保证体系及保证措施 (15)1、安全保证体系 (15)2、安全保证措施 (15)九、环境保护体系及保证措施 (17)1、环境保护体系 (17)2、环境保护措施 (17)十、文明施工体系及保证措施 (18)1、文明施工体系 (18)2、文明施工措施 (18)片石混凝土挡土墙施工方案一、编制依据1、施工承包合同书2、施工图3、《公路工程质量检验评定标准》（JTG F80/1-2004）4、《公路工程施工安全技术规程》（JTJ076—95）5、《公路路基施工技术规范》(JTG F10-2006）6、《公路路基设计规范》（JTJD30—2004）二、工程概况本标段内挡土墙共有10处，挡土墙支护形式有：衡重式路肩挡墙、仰斜式路肩挡墙。
挡土墙地基承载力范围为150～350KPa，局部地基承载力达不到设计要求时，应采用碎石、砂砾等材料换填以提高其承载力.挡土墙的墙体均采用C20片石混凝土砌筑，墙背回填采用渗水性强的砂性土。
片石混凝土挡墙施工方案(完整版)
片石混凝土挡墙施工方案(完整版)文档一：施工方案1. 工程概述1.1 项目背景1.2 项目目标1.3 工程范围1.4 工期安排2. 环境与安全2.1 施工环境要求2.2 施工安全措施2.3 环境保护措施3. 设备与材料3.1 所需设备清单3.2 施工材料清单3.3 采购计划4. 施工流程4.1 现场准备工作4.2 地基处理4.3 挡墙施工4.4 连接件安装4.5 渗漏处理4.6 挡墙饰面5. 现场施工组织5.1 组织结构5.2 施工人员分工5.3 施工计划6. 质量控制6.1 施工质量要求6.2 质量检查与测试6.3 施工质量纪录7. 进度与费用管理7.1 施工进度计划7.2 费用预算7.3 费用控制8. 竣工验收与交接8.1 竣工验收标准8.2 竣工验收程序8.3 交接手续9. 保修与维护9.1 保修责任9.2 维护措施9.3 保养计划附件：1. 设备清单2. 材料清单3. 图纸设计法律名词及注释：1. 土地使用权：指土地所有权人按照国家土地管理法律规定，对土地实施占有、使用、收益的权利。
2. 工程质量保证书：指施工单位对工程完工后负责的质量问题做出书面承诺的证明文件。
3. 施工许可证：指从国家有关建设主管部门获得的正式批准施工的许可文件。
文档二：施工方案1. 工程背景及目标1.1 工程背景介绍1.2 工程目标说明2. 施工范围2.1 施工区域划分2.2 施工内容详述3. 实施计划3.1 工期安排3.2 施工流程3.3 工序具体操作方法4. 人力资源4.1 用工数量及岗位职责4.2 人员培训与安全意识教育5. 物资准备5.1 施工所需设备清单5.2 物料采购计划5.3 物料储备与管理6. 施工工艺6.1 土地清理与平整6.2 挡墙基础建设6.3 模板搭建6.4 混凝土浇筑6.5 砌筑砖石6.6 细节处理7. 质量控制7.1 质量检测与验收标准7.2 施工工艺控制与纪录7.3 施工质量问题预防与处理措施8. 安全管理8.1 安全责任与管理体系建立8.2 安全防护设施配置与使用8.3 安全事故处理与应急预案9. 环境保护9.1 环境保护法规遵守要求9.2 施工期间环境保护措施9.3 施工后环境恢复措施附件：1. 项目实施计划表2. 人员配备表3. 资源清单法律名词及注释：1. 建设用地规划许可证：指国家规划管理部门批准的建设用地规划许可证书。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
片石砼挡土墙模板支护专项施工方案
一、工程编制依据
1、《建筑边坡工程技术规范》GB50330-2002
2、《建筑地基基础设计规范》GB50007-2011
3、《混凝土结构工程施工质量验收规范》GB50204-2002（2011 版）
4、《建筑施工安全检查标准》JGJ59-2011
4、建设单位对本工程支护设计的有关要求。
二、工程概况
三、施工准备为保证混凝土结构的表面平整度、垂直度、混凝土浇捣不涨模、接头错位、
漏浆、断面不方正等缺陷，确保工程质量，本工程模板采用覆胶模板18m m、方木采用60x80mm,支撑加固系统采用①48X3.5钢管扣件式排架，还应在墙模外侧间距
1.5米设置剪刀斜撑，将墙模与脚手架连成一个整体系统。
木模板现场加工，现场拼接安装，支撑加固系统均现场装拆。
本工程模板隔离剂采用水质类脱模剂。
本工程采取分段分层施工的顺序，现场需备齐三段以上的用料，以利于循环周转使用。
作业条件准备：根据确定的现场管理机构，选择高素质的专业班组进行模板工程的施工。
（1）、向作业班组进行详细的质量、安全技术交底，并作好职工安全三级教育，下达工程施工任务，便班组明确有关质量、安全、进度等要求；
（2）、清理现场，做好工作面准备，检查垂直和水平运输是否通畅，施工机具是否准备妥当；
（3）、施工机具就位并进行了试运转，做好维修保养等工作，以保证机械正常运转；（4）、清查材料的规格、质量、数量等是否符合要求。
四、模板安装与支护
4.1扩展基础与地上挡土墙模板
扩展基础与地上挡土墙模板均采用覆胶模板18mm、方木采用60x 80mm作模板排档，模板须预先进行制作，根据构件尺寸要求将衬板与衬档木方钉成整体
（挡土墙平面面积较大时，分块分割制作）。
挡土墙模板的夹紧加固采用 ①48mm 钢管夹档和①14mn 穿墙螺栓、伞形扣件， 支撑
采用①48m 准冈管斜撑进行拉撑校验垂直。
4.2模板制作
配制模板的覆胶模板厚度应一致。
排档木方须规格一致，平直无翘曲变形， 如截面
规格不一致须用压刨刨成规格一致的平直木方。
挡土墙模板根据结构截面尺寸和高度，制作成相应规格的定型模板。
将根据 定型模
板尺寸裁切好的覆胶模板衬板钉于排档上， 模板的周边均须设排档，并与 衬板贴合钉牢，排档的间距不大于 200mm 挡墙模板的排档均竖向布置。
四周的 模板两竖边做成互相咬合的企口，以便模板的组合和夹紧加固时保证模板内部截 面尺寸。
排面宽度大于500mm 时，模板中部沿竖向须设对拉螺栓将模板中部拉紧， 对拉螺栓水平间距以保证模板的水平约束点间距小于等于
600mm 底部第一根螺
栓距模板底部150mm
挡墙模板立面图
本工程挡墙支模时，模板高度为1.8M ，采用分层分段支护的方式逐层进行。
4.3扩展基础模板及支撑的安装
模板安装前必须在模板表面满刷脱模剂， 清扫安装部位的垃圾及杂物，模板 拆除时应在砼强度能保证其构件不变形和棱角保证完整时， 方可拆除，拆除时且 不得任意乱敲，模板拆除后应及时对其清理， 涂刷脱模剂，并按编号顺序整齐堆 放好，脱模剂不得使用废机油，应使用专用的脱模剂。
反复核对扩展基础脚趾、脚踵水平标高控制线及各部件尺寸，以控制模板下 边标
高、放坡比例等。
林（木漓 MibCOrri 1
4.3.1模板支撑施工
采用吊模的方式搭设钢管脚手撑架，撑架的立杆间距为800 x 800mm步距600。
撑架搭设先放线、后布小横杆立立杆，立杆底部加垫板，不得有松动现象，防止因种种原因下滑及破坏下陷。
扩展基础脚手架支撑
4.3.2模板安装
1）模板均采用胶合板，安装前与木方加工成定型模板以增强模板的刚度，竖楞木方间距不大于300mm横楞木方间距不大于500mm
2）相连两板的接缝高低差不得大于2毫米，若因模板厚薄不一致，则应统一选材，将少量不规则模板刨平直，方可使用；
3）下部均用木方固定，防止底部模板移位，上部模板用水平钢管箍紧，并与吊架连成整体，并保证其模板不发生移位或倾斜；
4）严格控制各块板的标高，其平整度控制在2毫米内，拼缝小于0.5毫米, 对于大于0.5毫米的用胶带纸顺缝满贴，防止漏浆。
4.4墙体模板及支撑
本工程采取分段分层支护的施工顺序逐层施工，以保证模板的有效循环使
用。
施工按如下方法进行：
1）挡墙模板安装时除边框排档和起整体连接作用的排档木方与模板钉为一体外，其余排档均不与模板钉牢。
2）模板按位置线就位立好后，按不大于200mm勺间距设置模板的排档木方，排档木方用铁钉与模板的衬板简单固定，排档木方的接头均采用撞头平接，接头位置应间隔错
开，支模时在接头处加帮条木方。
3）上好排档木方后，即自下而上依次安装模板的横档，横档采用①48钢管，每排两根，横档的位置和间距与模板上预设的对拉螺栓孔对应，钢管用伞形扣件和对拉螺栓拧紧固定，模板两侧的同一排横档同时进行安装固定。
4）模板的拼缝要严密、平整，挡墙平面的拼装模板均做成左进右出的企口接缝，支设加固时在接缝处设置内撑，外部加固拧紧，使模板贴合。
5）模板加固横杆接头要错开设置，并避开模板的拼装缝处。
校正加固斜撑应设于模板的大横杆接头较集中的部位，以及模板的拼装缝处，斜撑的设置作用为校正固定模板的垂直，中部的斜撑还起到校正、调整模板平整的作用。
6）横档安装夹紧后，采用与柱相同的方法设置钢管斜撑校验模板的垂直，斜撑的横向间距不大于3m校验模板的垂直时同时校验模板的平整，在不平整处同样设置斜撑进行拉撑，将模板调节平整。
7）用于校正墙模板的斜撑与水平面的夹角应小于等于60°。
当墙体模板高度过高时，单根钢管不够长时可采用扣件将两根管搭接接长，但当斜撑长度大于3m 时，斜撑钢管须与模板的横档钢管间用钢管和扣件边成具有足够刚度的三角支架体。
本工程在浇筑基础时必须埋设钢管做为斜撑加固点，离墙2M 4M处各设一
道间距为1.5M。
