自由膨胀率试验
自由膨胀率试验
• 试验步骤
• 1、取代表性风干土样碾碎，使其全部通过0.5mm筛。混合均匀后，取 约5摊放入盛土盒内，移人烘箱，在105一110℃温度下烘至恒量，取 出， 放在干燥器内冷却至室温。
• 2、将无颈漏斗装在支架上，漏斗下口 对正量土杯中心，并保持距杯口10cm距离。
• 5、本规程按自由膨胀率大小规定了不同的精度要求。自由膨胀率大 者，平行差值取高限;自由膨胀率小者，平行差值取低限。
自由膨胀率试验
自由膨胀率试验
• 自由膨胀率：松散的烘干土粒在水中和空气中分别自由堆积的体积之差与在 空气中自由堆积的体积之比，以百分数表示，用以判定无结构力的松散土粒 在水中的膨胀特性。（本试验方法适宜用于膨胀土）
• 自由膨胀率是反映土膨胀性的指标之一，它与土的私土矿物成分、胶粒含量、 化学成分和水溶液性质等有着密切的关系。本试验的目的在于测定孙质土在 无结构力影响下的膨胀潜势，初步评定私质土的胀缩性。自由膨胀率与液限 试验相配合，对判别膨胀土可得到满意的结果。自由膨胀率试验具有方法简 单易行、便于室内大量试验、出成果较快等优点。
自由膨胀率试验
试验记录
试验:
自由膨胀率试验记录
计录:
校核：
试验日期：
土样编号 干土质量（g) 量筒编号
1 1
2 1 2 2
不同时间（h）体积读数（cm³）
2
4
6
8
10
自由膨胀率 平均值
（%） （%）
自由膨胀率试验
• 精密度和允许值
本试验应做两次平行测定，取其算术平均值，其平行差值应为: ≥ 60%时不大于80%； ≤60%时不大于5%
自由膨胀率试验
• 试验步骤
• 3、从干燥器内取出土样，用匙将土样倒入量土杯中，盛满后沿杯口 刮平土面，再将量土杯中土样倒人匙中，将量土杯按图所示仍放在漏 斗下口正中处。将匙中土样一次倒入漏斗，用细玻璃棒或铁丝轻轻搅 动漏斗中土样，使其全部漏下，然后移开漏斗，用平口刀垂直于杯口 轻轻刮去多余土样(严防振动)，称记杯中土质量。
• 注意事项
1、无颈漏斗是自由膨胀率试验中的主要设备，与支架和量土杯配成量 样装置。比较试验表明，用l00mL比用50mL测得的结果系统性地偏大， 说明量筒容积大的水量多、土柱矮、压力小，土粒浸水膨胀的效果好。 本试验从精度着眼规定用50mL量筒，但考虑到上述优点，也允许采用 100ml量筒。
自由膨胀率试验
• 7、量筒中土样沉积后约每隔5h，记录一次试样体积，体积估读至 0.1mL。读数时要求视线与土面在同一平面上，如土面倾斜，取高低 面读数的平均值。当两次读数差值不大于0. 2mL时，即认为膨胀稳定。 用此稳定读数计算自由膨胀率。
自由膨胀率试验
• 结果整理
——自由膨胀率(%)，计算至1% v0 ——土样在量筒中膨胀稳定后的体积(ml) v ——量土杯容积(ml)，即干土自由堆积体积
• 4、按本试验步骤3规定，称取第二个试样，进行平行测定，两次质量 差值不得大于O.1g。
• 5、将量筒置于试验台上，注人蒸馏水30mL，并加入5mL5%的分析纯氯 化钠溶液，然后将量土杯中的土样倒人量筒内。
自由膨胀率试验
• 试验步骤
• 6、用搅拌器搅拌量筒内悬液，搅拌器应上至液面下至底，搅拌10次 (时间约10s)取出搅拌器，将搅拌器上附着的土粒冲洗人量筒，并冲 洗量筒内壁，使量筒内液面约至50mL刻度处。
自由膨胀率试验
• 仪器设备：
1.玻璃量筒:容积50mL，最小刻度1 mL 2.量土杯:容积10mL，内径20mm，高度32. 8mm 3.无颈漏斗:上口直径50一60mm，下口直径4一5mm 4.搅拌器:由直杆和带孔圆盘构成 5.天平:称量200g，感量0.01g 6.其他:烘箱、平口刀、支架、干燥器、0.5mm筛自由膨胀率试验• Nhomakorabea注意事项
• 4、因试样是用体积法量取，紧密或松散会影响自由膨胀率的大小。 为消除这个影响因素，规定采用漏斗和支架、固定落距、一次倒入的 方法，并将量土杯内径统一规定为20mm，高度略大于内径，使在装土、 刮平时避免或减轻自重和振动的影响。搅拌的目的是使悬液中土粒分 散，充分吸水膨胀。搅拌的方法有量筒反复倒转和上下来回搅拌两种。 前者操作困难，工作强度大;后者有随搅拌次数的增加，读数有增大 的趋势。本试验规定试样在水中浸泡24h后再开始测试。
• 注意事项
2、黏土颗粒在悬液中有时有长期混浊的现象，为了加速试验，可采用 加凝聚剂的办法，本试验规定加入5%氯化钠溶液5mL。
3、土样制备是至关重要的。首先是土样过筛的孔径大小问题。用不同 孔径过筛的试样进行比较试验，其结果是过筛孔径越小，lOML容积的 土越轻，自由膨胀率越小。本规程规定过0.5mm筛孔作为标准。各种 分散程度也会引起私粒含量的很大差异。因此，为了取得相对稳定的 试验条件，规定采用过筛、四分法取样，并要求充分分散。规程规定 用标准烘干法(105一110℃)制备土样。
膨胀率试验
影响
影响
为研究不同级配和搅拌次数对土样自由膨胀率试验结果的影响，考虑到国内土工试验标准、规程的实际情况 及前人积累的丰富资料和经验，试验在标准、规程所限定的条件下进行，所用仪器设备规格同《土工试验方法标 准》，玻璃量筒容积为50 mL。试验土样为取自湖北的5个膨胀土样品。
按塑性图分类，土样基本上都属于高液限黏土，与膨胀土在塑性图中的位置一致。根据膨胀土的宏观结构特 征土样胀缩性相关的指标综合判别，1#和2#土样为弱膨胀土，3#和 4#为中膨胀土，5#为强膨胀土。
土样自由膨胀率大小本质上应取决于土质。土质不同，其自由膨胀率存在差异是正常的。但对同一土样来说， 若试验方法较完善，试验结果应不受人为因素影响而发生较大变化，其测定值应是较稳定的。由于按土工试验方 法标准和规程进行自由膨胀率试验时，试样的制备、搅拌等都对测试结果有显著的影响，说明该项试验方法还有 待进一步改进和完善。
通过试样制备和搅拌对自由膨胀率试验结果影响的试验研究发现，两种因素都对试验结果有较大的影响，但 影响程度不同。试样的制备对试验结果的影响较为明显，制备样品的差异主要体现在其级配变化上。试样级配受 人为因素影响很大，若试样制备不当，很容易造成试验结果出现较大偏差，甚至会出现对土体胀缩性误判的情况。 若按国内根据自由膨胀率的大小对膨胀土分类时所采用的界限值，较合适的试样级配如下：0.5～0.25 mm直径土 粒占40 %～60 %；0.25～0.074 mm直径土粒占 20 %～40 %；<0.074 mm直径土粒占20 %～40 %。浸泡和搅拌的 不同对试验结果产生影响程度较试样的级配对试验结果的影响要小，而其影响的大小也是随试样级配不同而异， 按国标方法将悬液搅拌3遍后的稳定值作为自由膨胀率的标准值较合理。
水泥浆体自由膨胀率试验数据
水泥浆体自由膨胀率试验数据水泥浆体自由膨胀率试验是评估水泥浆体在一定条件下的膨胀性能的实验方法。
膨胀率是指水泥浆体在固化过程中的膨胀程度，该实验数据可以为工程设计和施工提供参考依据。
以下将详细介绍水泥浆体自由膨胀率试验数据，以及其相关的背景知识和试验步骤。
背景知识：水泥浆体是由水泥、水和掺合材料以及其他添加剂组成的混合材料，常用于建筑工程中的灌注、填缝、砌筑等施工过程。
在固化过程中，水泥浆体会发生膨胀，而膨胀率的大小对工程施工具有重要影响。
因此，进行水泥浆体自由膨胀率试验可以评估水泥浆体的膨胀性能，为工程设计和施工提供重要依据。
试验步骤：1.准备试验材料：-水泥：选择一种常用的水泥作为试验材料，并控制其含水量。
-水：用干净的水掺和水泥，按照一定比例进行配制。
-掺合材料和添加剂：可根据具体需要选择合适的掺合材料和添加剂。
2.配制水泥浆体：-按照一定比例将水和水泥混合搅拌，直至达到均匀的浆状物。
-如果需要，可以在水泥浆体中添加掺合材料和添加剂，按照一定比例进行混合。
3.浆体养护：-将配制好的水泥浆体倒入试验模具中。
-利用振动器或震动台进行振动，以排除空气和提高浆体的密实性。
-将振动后的试样进行养护，在一定温度和湿度条件下，等待其固化。
4.测量膨胀率：-在固化一定时间后，采用测量工具（如卡尺、游标卡尺等）测量试样的尺寸变化。
-按照一定的时间间隔重复测量，记录每次测量结果。
-根据测量数据计算膨胀率，可以采用以下公式进行计算：膨胀率（%）=（试样尺寸变化值/初始尺寸）× 100%5.分析数据：-对测量到的膨胀率数据进行整理和分析。
-可以绘制膨胀率随时间变化的曲线图，以便更直观地观察膨胀特性。
按照以上步骤进行水泥浆体自由膨胀率试验，得到的试验数据即为水泥浆体在特定条件下的膨胀性能。
这些数据可以用于评估水泥浆体在固化过程中的体积变化，为实际的工程施工提供科学依据。
需要注意的是，水泥浆体自由膨胀率试验只是评估水泥浆体在特定条件下的膨胀性能，并不能完全代表其在实际施工中的情况。
自由膨胀率试验记录
自由膨胀率试验记录实验目的：测定试样材料的热膨胀系数。
实验装置和材料：1.实验装置：自由膨胀率测定仪。
2.试样材料：硅酸盐陶瓷。
实验步骤：1.使用卡尺测量试样的初始长度，并记录为L0。
2.将试样固定在自由膨胀率测定仪上。
3.打开仪器电源，启动测定程序，将仪器加热至所需温度。
4.待仪器升温至稳定后，记录试样的长度变化，并计算出膨胀率。
5.重复步骤3和4，在不同的温度下进行多次测定。
实验结果：温度（摄氏度）长度变化（毫米）膨胀率（ppm/℃）1000.55.02001.010.03001.515.04002.020.05002.525.0实验讨论与分析：根据实验结果，可以得到试样材料的热膨胀系数为20.0 ppm/℃。
这意味着，当温度每升高1℃时，试样的长度将增加20.0 ppm。
膨胀率与温度呈线性关系，这与热膨胀的基本原理相符。
实验误差分析：在实验中可能存在一些误差，包括仪器的测量误差、试样的准备误差以及环境条件的影响等。
此外，由于只进行了一次试验，所以结果的准确性可能会受到限制。
实验改进：为了提高试验结果的准确性，可以采取以下措施：1.进行多次试验，并取平均值，以减小测量误差的影响。
2.使用更精确的测量工具，如显微镜，来测量试样的长度变化。
3.控制环境条件，如温度和湿度，以减小环境因素对实验结果的干扰。
4.选择合适的试样材料，确保其具有稳定的性质。
总结：通过自由膨胀率试验，我们成功测定了试样材料的热膨胀系数，并发现其与温度呈线性关系。
虽然实验结果有一定的误差，但我们可以通过改进实验方法来提高结果的准确性。
这个实验对于材料研究和应用具有一定的意义，可以帮助我们了解材料在温度变化下的性质，并为工程设计和制造提供参考。

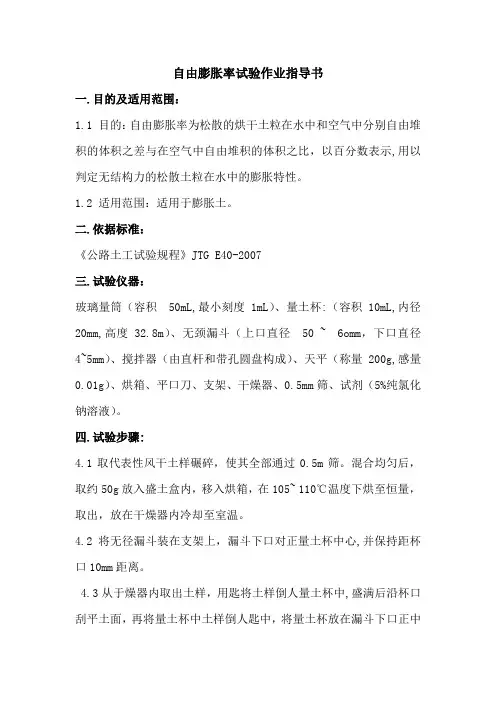

自由膨胀率试验作业指导书
自由膨胀率试验作业指导书一.目的及适用范围：1.1 目的：自由膨胀率为松散的烘干土粒在水中和空气中分别自由堆积的体积之差与在空气中自由堆积的体积之比，以百分数表示,用以判定无结构力的松散土粒在水中的膨胀特性。
1.2 适用范围：适用于膨胀土。
二.依据标准：《公路土工试验规程》JTG E40-2007三.试验仪器：玻璃量筒（容积50mL,最小刻度1mL）、量土杯:（容积10mL,内径20mm,高度32.8m）、无颈漏斗（上口直径50 ~ 6omm，下口直径4~5mm）、搅拌器（由直杆和带孔圆盘构成）、天平（称量200g,感量0.01g）、烘箱、平口刀、支架、干燥器、0.5mm筛、试剂（5%纯氯化钠溶液）。
四.试验步骤:4.1取代表性风干土样碾碎，使其全部通过0.5m筛。
混合均匀后，取约50g放入盛土盒内，移入烘箱，在105~ 110℃温度下烘至恒量，取出，放在干燥器内冷却至室温。
4.2将无径漏斗装在支架上，漏斗下口对正量土杯中心,并保持距杯口10mm距离。
4.3从于燥器内取出土样，用匙将土样倒人量土杯中,盛满后沿杯口刮平土面，再将量土杯中土样倒人匙中，将量土杯放在漏斗下口正中处。
将匙中土样一次倒入漏斗,用细玻璃棒或铁丝轻轻搅动漏斗中土样，使其全部漏下然后移开漏斗,用平口刀垂直于杯口轻轻刮去多余土样(严防振动),称记杯中土质量。
4.4按本试验4.3规定，称取第二个试样,进行平行测定,两次质量差值不得大于0.1g。
4.5将量筒置于试验台上,注人蒸馏水30mL并加人5mL 5%的分析纯氯化钠溶液，然后将量土杯中的土样倒人量筒内。
4.6用搅拌器搅拌量筒内悬液,搅并器应上至液面下至底,搅拌拌 10次(时间约10s)取出搅拌器，将搅拌器上附着的土粒冲洗人量筒，并冲洗量筒内壁，使量筒内液面约至50mL刻度处。
4.7量筒中土样沉积后约每隔5h,记录一次试样体积,体积估读至0.1mL。
读数时要求视线与土面在同平面上，如土面倾斜,取高低面读数的平均值。
混凝土膨胀性测试方法
混凝土膨胀性测试方法一、前言混凝土是一种非常重要的建筑材料，其强度、耐久性、耐久性和其他性能指标对于工程的安全和可靠性至关重要。
而混凝土的膨胀性测试方法就是评估混凝土性能的一种重要手段。
二、混凝土膨胀性测试方法的意义混凝土的膨胀性是指在水泥水化反应过程中由于水化产物的体积增大，导致混凝土体积的变化。
膨胀性测试可以评估混凝土的抗裂性能和耐久性能，从而为混凝土的设计和施工提供重要参考。
三、混凝土膨胀性测试方法的分类根据混凝土膨胀性测试的原理和方法，可以将其分为以下几类：1.线性膨胀试验线性膨胀试验是指在一定温度下，对混凝土试样施加恒定荷载，测量试样的变形和应力，从而计算出混凝土的线性膨胀系数。
2.自由膨胀试验自由膨胀试验是指将混凝土试样置于一定温度和湿度条件下，测量试样在自由状态下的体积变化，从而计算出混凝土的自由膨胀系数。
3.模拟温度膨胀试验模拟温度膨胀试验是指将混凝土试样置于一定的温度循环条件下，测量试样的体积变化和应力变化，从而模拟混凝土在实际使用中的膨胀情况。
四、混凝土膨胀性测试方法的具体步骤1.试样制备根据测试要求，制备规格符合要求的混凝土试样。
试样的制备应符合相关标准和规范。
2.试样养护将试样置于规定的养护条件下，保证试样的湿度和温度符合测试要求。
养护时间应符合相关标准和规范。
3.试样测量根据测试要求，测量试样的尺寸、重量、体积等参数，记录数据并计算出试样的密度。
4.试样质量检测对试样进行质量检测，检测试样的渗透性、压缩强度等性能指标，确保试样质量符合测试要求。
5.试验操作根据测试方法，对试样进行试验操作，记录试验数据。
6.数据处理对试验数据进行处理，计算出混凝土的膨胀系数和其他相关数据。
7.结果分析根据试验结果，分析混凝土的膨胀性能和其他性能指标，作出相关结论。
五、混凝土膨胀性测试方法的注意事项1.试样制备应符合相关标准和规范，避免试样质量不合格对测试结果的影响。
2.试样养护条件应符合测试要求，以保证试样的湿度和温度稳定。
水泥浆自由泌水率和自由膨胀率试验
水泥浆自由泌水率和自由膨胀率试验水泥浆自由泌水率和自由膨胀率试验，说起来可能有些人一听就觉得头疼，眼睛一翻就想“又是这玩意儿。
”水泥浆自由泌水率和自由膨胀率的测试，看似专业，实际上与咱们生活中的很多常见现象差不多。
你想，水泥浆就像是大自然给我们的一道调料包，把它与水混合后，水泥浆就开始慢慢地变得浓稠。
试验的目的是研究水泥浆这种“粘稠汤”里边的水到底能不能跑掉，能跑多远，跑得有多快。
你看，这“自由泌水率”，就是在水泥浆静置的情况下，看看有多少水分会悄悄溜走，变成水珠，离开水泥浆的“怀抱”。
就好比你做了一锅牛肉汤，放一晚上，第二天早上，你发现汤里水分多了，原来是汤表面上的水分悄悄蒸发或者渗透出来了，剩下的就是那一层浓浓的肉香。
对于水泥浆来说，这个自由泌水率测试就是要了解它的“汤”里，水会跑掉多少。
换句话说，水泥浆中的水分流失得快不快，甚至能不能保持原本的结构，咱得了解清楚。
至于自由膨胀率嘛，这玩意儿其实就像是你把一个热气球塞进冰箱里，冷气一吹，气球缩水；而如果把气球拿出来，气球就膨胀得跟个大白馒头似的，像是充满了“自信”。
水泥浆的膨胀率也差不多，就是看水泥和水一混合，温度变化后，它会膨胀多少，甚至膨胀到什么程度。
要是膨胀得太厉害，水泥浆可能就会出现裂缝，或者在实际使用中变得不稳定。
所以，这两项试验其实是让我们了解水泥浆的状态，避免以后出现工程上“膨胀过头”或者“水分流失太多”的麻烦。
好了，接下来咱们说说怎么做这个实验。
其实挺简单的，你先准备好水泥浆，把它搅拌均匀。
然后拿一个特别漂亮的容器，或许是那种专门测试的设备，放进去，然后静静地等，观察里面的变化。
自由泌水率一般会用那种看得见水的试管，清清楚楚的，你就能看到水分是怎么一点点跑掉的，就像是糖水里的糖，最后会剩下浓浓的糖浆。
至于自由膨胀率，你可以在水泥浆上面放上一点小小的标尺，静静地等它膨胀，你看着它就像在看一个气球慢慢鼓起来，不禁会心一笑。
不过，这两项试验也不是“无聊”的，它们背后的意义可大了。
自由膨胀试验仪的用途和测试方法
自由膨胀试验仪的用途和测试方法自由膨胀试验仪是一种常见的测定材料热膨胀系数的测试设备，通常用于测试金属、陶瓷等材料的热膨胀性质。
本文将介绍自由膨胀试验仪的用途、工作原理以及测试方法。
自由膨胀试验仪的用途自由膨胀试验仪主要用于测试材料在热力学循环中的膨胀系数，是科研、教学和工程应用中常用的材料试验设备。
自由膨胀试验仪能够测试各种材料的膨胀性质，包括金属、陶瓷、复合材料等。
在材料研究和生产加工过程中，了解材料的热膨胀性质对于材料的加工、选用、设计都非常重要。
自由膨胀试验仪的测定结果能够指导材料性能的优化，确保材料在高温下的稳定性和寿命，使得材料能够有更广泛的工业应用。
自由膨胀试验仪的工作原理自由膨胀试验仪的工作原理是利用了线性测量系统，具有高精度并且易于使用。
可以测试高温下材料的膨胀系数和热传导系数。
自由膨胀试验仪由炉体、膨胀杆、传感器、加热元件、控制器等多个部分组成。
通过加热元件让炉体加热到所需的温度，然后将测试样品通过膨胀杆固定在传感器上方，并将传感器的位置定位到样品上方的指定位置。
样品在加热的过程中会发生膨胀，导致膨胀杆发生位移，传感器会将这个位移转化成电信号，并反映在控制器上，最终产生材料热膨胀系数的测试结果。
自由膨胀试验仪的测试方法在进行自由膨胀试验仪的测试前，需要先对测试样品进行制备和加工，遵循相应的标准。
1. 制备材料样品需要将实验材料制成不同尺寸和形状的试样，并且必须保持表面的光洁度，确保影响测试结果的因素最小。
2. 安装测试样品将试样通过膨胀杆固定在传感器上方，并且将传感器的位置定位到试样上方的指定位置。
3. 设定测试参数根据材料的热稳定性质，确定所需的测试温度和温度升降速率等参数。
4. 开始测试在设定好参数后，启动设备，开始测试。
5. 数据处理测试完成后，需要对测试结果进行数据处理。
通过计算测得的位移量和对应的温度差来确定试样的热膨胀系数。
结论自由膨胀试验仪是一种常见的材料测试设备，广泛应用于各种工业领域和科研实验。
自由膨胀率试验
自由膨胀率试验（SL237-024-1999）
本试验方法适用于膨胀土。
1、 试验步骤
（1）用四分对角法取代表性风干土，碾细并过0.5mm 筛。
将筛下土样拌匀，在105～1100C 温度下烘干，置于干燥器内冷却至室温。
（2）将无颈漏斗放在支架上，漏斗下口对准量土杯中心并保持距离10mm.
(3)用取土匙取适量试样倒入漏斗中,倒土时取土匙应与漏斗壁接触,并尽最靠近漏斗底部,边倒边用细铁丝轻轻搅动,当量杯装满土样并溢出时,停止向漏斗倒土,移开漏斗刮去杯口多余土,称量土杯中试样质量,将量土杯中试样倒入匙中,再次将量土杯置于漏斗下方,将匙中土样按上述方法全部倒回漏斗并落入量土杯,刮去多余土,称量土杯中试样质量.本步骤应进行两次平行测定,两次测定的差值不得大于0.1g.
(4)在量筒内注入30mL 纯水,加入5mL 浓度为5%的分析纯氯化钠溶液,将试样倒入量筒内,用搅拌器上下搅拌悬液各10次,用纯水冲洗搅拌器和量筒壁至是液达50Ml.
(5)待悬液澄清后,每2h 测读1次土面读数(估读至0.1mL),直至两次读数差值不超过0.2mL,膨胀稳定.
2、计算（准确至1.0%）
00
100we ef V V V δ-=
⨯ 式中:ef δ——自由膨胀率； V we ——试样在水中膨胀后的体积（mL ）；
0V ——试样初始体积，10 mL
注：本试验应进行两次平行测定。
当ef δ小于60%时，平行差值不得大于5%；当ef δ大于、等于60%时，平行差值不得大于8%。
取两次测值的平均值。
(完整版)自由膨胀率
自由膨胀率试验一、本试验方法适用于粘土二、本试验所用的主要仪器设备应符合下列规定：1.量筒：容积为50ml,最小刻度为1ml,容积与刻度需经过校正。
2.量土杯：容积为10ml,内径为20mm。
3.无颈漏斗：上口直径50～60mm,下口直径4～5mm。
4.搅拌器：由直杆和带孔圆盘构成（图20.0.2）5.天平：称量最小分度值0.01g。
图20.0.2 搅拌器示意图图20.0.3 量样装置1—直杆；2—圆盘 1—漏斗；2—支架；3—量土杯三、自由膨胀率试验应按下列步骤进行1.用四分对角法取代表性风干土,碾细并过0.5mm筛,将筛下土样拌匀,在105～110℃温度下烘干置于干燥器内冷却至室温。
2.将无颈漏斗放在支架上漏斗下口对准量土杯中心并保持距离10mm，见图20.0.33.用取土匙取适量试样倒入漏斗中，倒土时取土匙应与漏斗壁接触并尽最靠近漏斗底部边倒边用细铁丝轻轻搅动，当量杯装满土样并溢出时停止向漏斗倒土移开漏斗刮去杯口多余土，称量土杯中试样质量将量土杯中试样倒入匙中再次将量土杯按图20.0.3所示置于漏斗下方，将匙中土样按上述方法全部倒回漏斗并落入量土杯，刮去多余土，称量土杯中试样质量，本步骤应进行两次平行测定，两次测定的差值不得大于0.1g。
4.在量筒内注入30ml纯水，加入5ml浓度为5%的分析纯氯化钠（NaCI）溶液,将试样倒入量筒内用搅拌器上下搅拌悬液各10次,用纯水冲洗搅拌器和量筒壁至是液达50ml。
5.待悬液澄清后每2h测读1次土面读数(估读至0.1ml)直至两次读数差值不超过0.2ml,膨胀稳定。
四、自由膨胀率应按下式计算，准确至1.0%10000⨯-=V V V we ef δ 式中ef δ——自由膨胀率（%） we V ——试样在水中膨胀后的体积（ml ）0V ——试样初始体积，10ml 。
五、本试验应进行两次平行测定。
当ef δ小于60%时，平行差值不得大于5%，当ef δ大于、等于60%时平行差值不得大于8%。
土自由膨胀率标准
土自由膨胀率标准
土自由膨胀率是指土在无结构力影响下增加的体积与原始体积之比，以百分率表示。
这个指标是反映黏性土膨胀性的重要指标之一，对于判别膨胀土有较大参考价值。
在测定黏性土的胀缩特性时，国内常采用自由膨胀率试验。
试验所需仪器设备简单，操作简便，因此被广泛采用。
试验过程中，先将烘干、碾细的土试样在水中自由堆积，然后测量其在水中和空气中的体积，最后计算出自由膨胀率。
需要注意的是，土自由膨胀率的测定结果会受到多种因素的影响，如土中粘粒含量和矿物成分等。
粘粒含量愈高，矿物亲水性愈强，自由膨胀率愈大。
因此，在测定时需要严格控制试验条件，并对试验结果进行综合分析。
此外，不同地区和不同工程对土自由膨胀率的标准也有所不同，需要根据具体情况进行调整和规定。
