电气调试基本知识

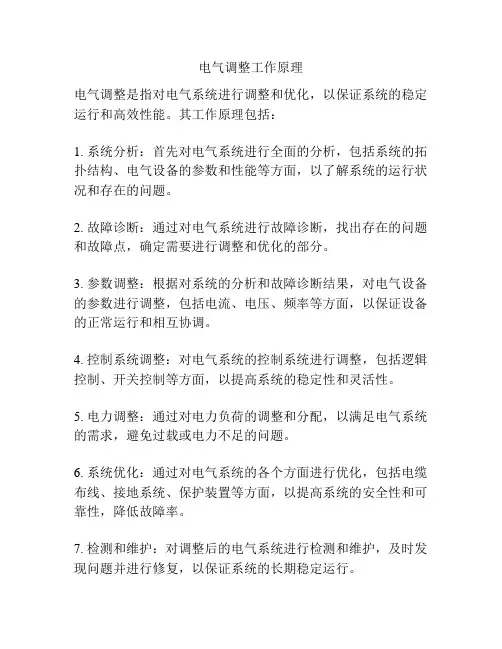

电气调整工作原理
电气调整工作原理
电气调整是指对电气系统进行调整和优化，以保证系统的稳定运行和高效性能。
其工作原理包括：
1. 系统分析：首先对电气系统进行全面的分析，包括系统的拓扑结构、电气设备的参数和性能等方面，以了解系统的运行状况和存在的问题。
2. 故障诊断：通过对电气系统进行故障诊断，找出存在的问题和故障点，确定需要进行调整和优化的部分。
3. 参数调整：根据对系统的分析和故障诊断结果，对电气设备的参数进行调整，包括电流、电压、频率等方面，以保证设备的正常运行和相互协调。
4. 控制系统调整：对电气系统的控制系统进行调整，包括逻辑控制、开关控制等方面，以提高系统的稳定性和灵活性。
5. 电力调整：通过对电力负荷的调整和分配，以满足电气系统的需求，避免过载或电力不足的问题。
6. 系统优化：通过对电气系统的各个方面进行优化，包括电缆布线、接地系统、保护装置等方面，以提高系统的安全性和可靠性，降低故障率。
7. 检测和维护：对调整后的电气系统进行检测和维护，及时发现问题并进行修复，以保证系统的长期稳定运行。
总之，电气调整工作原理是通过对电气系统的全面分析、故障诊断和参数调整，以及对控制系统的调整、电力的调整和系统优化，来保证电气系统的稳定运行和高效性能。
电气调试方案
电气调试方案1. 引言电气调试是指在电气设备安装完毕后，对其进行各项功能性测试和故障排除的过程。
本文将介绍电气调试的基本流程，并提供一套详细的电气调试方案。
2. 电气调试流程电气调试的主要流程如下：1.设备安装：在进行电气调试之前，首先需要完成设备的安装工作。
确保设备已正确安装，并与电源和其他设备正确连接。
所有的接线都应符合标准和设计要求。
2.检查接线：对设备的接线进行检查，确保接线正确没有接反或接错导致的短路和接地问题。
3.电源接通：将电源接通，并检查设备是否正常通电。
同时，监测设备的电流和电压，确保其在正常范围内。
4.功能测试：对设备的各项功能进行测试。
包括但不限于开关、按钮、指示灯、传感器等。
确保各项功能正常工作，并记录测试结果。
5.故障排除：如果设备存在故障现象，需要进行故障排除。
首先，检查设备的电源和接线是否正常，排除电源和接线故障。
然后，逐步检查各个电器元件和电路板，找出存在问题的元件并进行修复或更换。
6.总结记录：对整个电气调试过程进行总结记录。
包括调试的时间、测试结果、故障排除过程及结果。
这些记录将对以后的设备维护和故障排除提供参考。
3. 电气调试方案基于以上流程，我们可以制定一套详细的电气调试方案，以确保电气设备能正常运行。
3.1 设备安装和接线检查在安装设备之前，应先阅读设备的安装手册，并根据手册的要求进行安装。
安装完成后，对设备的接线进行检查，确保接线正确。
3.2 电源接通和电流/电压监测将设备的电源接通，并使用合适的工具（如示波器）监测设备的电流和电压。
确保设备的电源正常，且电流和电压在正常范围内。
3.3 功能测试对设备的各项功能进行测试，确保其正常工作。
例如，对开关进行测试，确保能正常开关设备；对指示灯进行测试，确保其能正确指示设备的状态；对传感器进行测试，确保能正确地感知环境。
3.4 故障排除如果设备存在故障现象，需要进行故障排除。
排除故障的过程可能需要一系列的测试和检查。
电气调试作业指导书
电气调试作业指导书1. 引言电气调试作业是电气工程师应用和检测电气设备和系统的过程。
电气调试是确保电气设备和系统安全可靠运行的关键步骤，它可以帮助发现潜在的问题和缺陷，并及时采取措施进行修复。
本指导书旨在提供一个系统的步骤和流程，以有效地完成电气调试作业。
2. 基本原则在进行电气调试作业时，需要遵守以下基本原则：- 安全第一。
始终确保在进行调试作业之前，将设备和系统切断电源，采取必要的安全措施，并由合格的电气工程师领导。
- 系统性。
电气调试需要有一个系统的方法和计划，以确保所有的设备和系统都被检测和调试。
- 记录和报告。
在进行调试过程中，应及时记录观察结果、测试数据等信息，并编制详细的报告，以便后续的跟踪和分析。
- 合作与沟通。
电气调试作业通常需要与其他相关部门和人员合作，需要与他们建立良好的沟通和合作关系。
3. 电气调试步骤3.1 准备工作在进行电气调试作业之前，需要进行一些准备工作，包括：- 审查设计文件，了解设备和系统的基本参数和功能。
- 确保所有的安全措施已经采取，并获得必要的许可。
- 准备必要的测试设备和工具，包括测试仪器、电缆、连接器等。
3.2 初次启动在进行初次启动调试时，需要按照以下步骤进行：- 检查设备和系统，确保所有的连接已经完好。
- 逐一连接设备和系统，并确认其合适。
- 逐一对设备和系统进行测试，检查其功能是否正常。
- 记录测试结果和观察结果。
3.3 故障排除如果在初次启动调试过程中发现故障或问题，需要进行故障排除，包括以下步骤：- 检查和确认故障的具体位置和原因。
- 制定故障排除计划，并采取适当的措施进行修复。
- 在修复后重新测试设备和系统，确保问题已经解决。
3.4 功能测试在完成初次启动和故障排除后，需要进行功能测试，以确保设备和系统的所有功能正常运行。
功能测试需要按照设计要求进行，并记录测试结果。
3.5 性能测试在完成功能测试后，需要进行性能测试，以评估设备和系统的性能指标。
电气系统调试方案
电气系统调试方案一、调试前期准备1.1确定调试范围我们需要明确调试的范围，包括发电机、变压器、开关设备、电缆线路、保护装置、自动装置等。
这些设备都需要在调试过程中逐一检查，确保其正常运行。
1.2准备调试工具调试工具包括测试仪器、调试软件、通讯设备等。
我们需要根据调试的具体需求，准备相应的工具，以便在调试过程中能够快速准确地解决问题。
1.3调试人员培训调试人员需要具备一定的电气知识和实践经验，因此，我们需要对调试人员进行专业的培训，确保他们能够熟练掌握调试方法和技术。
二、单体调试2.1发电机调试发电机调试主要包括定子、转子、励磁系统、保护装置等部分的调试。
我们需要对发电机的各项参数进行测试，确保其满足设计要求。
2.2变压器调试变压器调试包括绕组、绝缘、油箱、套管等部分的调试。
我们需要检查变压器的各项参数，如绕组直流电阻、绝缘电阻、油中溶解气体等，确保变压器正常运行。
2.3开关设备调试开关设备调试主要包括断路器、隔离开关、负荷开关等设备的调试。
我们需要检查开关设备的接触电阻、分合闸时间、机械特性等，确保其可靠运行。
2.4电缆线路调试电缆线路调试包括电缆本体、终端头、接地装置等部分的调试。
我们需要对电缆线路的绝缘电阻、直流电阻、载流量等参数进行测试，确保线路安全可靠。
2.5保护装置调试保护装置调试主要包括过电流保护、过电压保护、差动保护等装置的调试。
我们需要检查保护装置的动作时间、整定值、可靠性等，确保其在故障发生时能够及时动作。
三、系统联调3.1电气主系统联调电气主系统联调主要包括发电机、变压器、开关设备、电缆线路等设备的联调。
我们需要检查各设备之间的协调运行，确保电气主系统稳定可靠。
3.2自动装置联调自动装置联调包括自动调节器、自动开关、自动保护装置等设备的联调。
我们需要检查自动装置的动作逻辑、响应时间等，确保其能够满足系统运行需求。
3.3通讯设备联调通讯设备联调包括光纤通讯、无线通讯等设备的联调。
电气自动化专业优质课电气控制与调试技术
电气自动化专业优质课电气控制与调试技术电气自动化专业优质课: 电气控制与调试技术电气控制与调试技术是电气自动化专业中的一门重要课程，它涵盖了电气控制原理、电气控制系统、调试方法与技巧等内容。
本文将介绍该课程的学习重点和实践应用，并分享一些提高学习效果的方法。
一、学习重点电气控制与调试技术是电气自动化专业的核心课程之一，它的学习重点主要集中在以下几个方面：1. 电气控制原理：学习电气控制的基本原理、电气元件的工作原理以及不同电气控制回路的设计与应用。
2. 电气控制系统：了解电气控制系统的组成结构、工作原理和常见故障处理方法，能够对电气控制系统进行设计和调试。
3. 电气调试技巧：熟悉常用的电气仪器设备和调试工具的使用方法，能够准确快速地进行电气故障排查和调试，提高电气设备的运行可靠性和稳定性。
二、实践应用电气控制与调试技术的学习不仅仅是理论知识的积累，更重要的是将所学知识应用于实际工程中。
以下是一些典型的实践应用：1. 设备控制系统设计：根据具体的工程需求，设计能够实现自动控制的电气控制系统，包括选择合适的电气元件、搭建控制回路、编写控制程序等。
2. 现场调试与故障处理：在工程现场进行电气设备的安装与调试，检查电气回路的接线是否正确，进行参数的调整和故障排查，确保设备正常运行。
3. 自动化生产线优化：借助电气控制与调试技术，对自动化生产线进行优化和改进，提高生产效率和产品质量，降低生产成本和人力投入。
三、提高学习效果的方法为了更好地学习电气控制与调试技术，以下是一些建议和方法，供参考：1. 注重基础知识的学习：电气控制与调试技术是建立在电气基础知识之上的，因此首先要扎实掌握电路理论、电机原理等基础知识，为后续的学习打下坚实的基础。
2. 实践与理论相结合：学习电气控制与调试技术需要实际动手操作，通过参与实验和实际工程项目，将理论知识应用到实践中，加深对知识的理解和记忆。
3. 多做练习和实验：通过完成大量的练习题和实验，巩固理论知识，提高解决问题的能力和抗压能力。

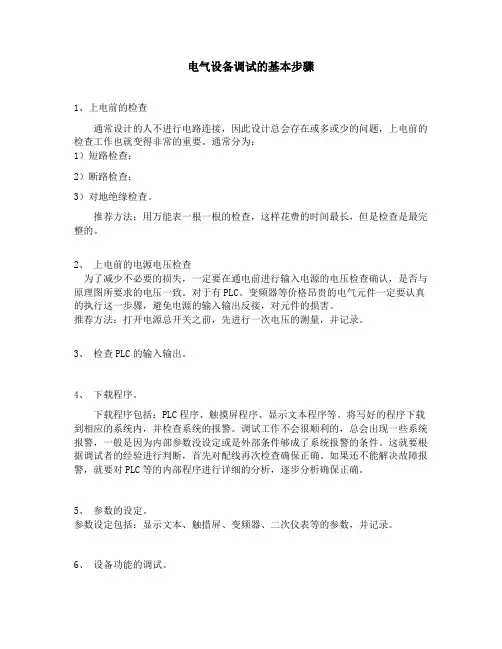

电气设备调试的基本步骤
电气设备调试的基本步骤1、上电前的检查通常设计的人不进行电路连接，因此设计总会存在或多或少的问题，上电前的检查工作也就变得非常的重要。
通常分为：1）短路检查；2）断路检查；3）对地绝缘检查。
推荐方法；用万能表一根一根的检查，这样花费的时间最长，但是检查是最完整的。
2、上电前的电源电压检查为了减少不必要的损失，一定要在通电前进行输入电源的电压检查确认，是否与原理图所要求的电压一致。
对于有PLC、变频器等价格昂贵的电气元件一定要认真的执行这一步骤，避免电源的输入输出反接，对元件的损害。
推荐方法：打开电源总开关之前，先进行一次电压的测量，并记录。
3、检查PLC的输入输出。
4、下载程序。
下载程序包括：PLC程序、触摸屏程序、显示文本程序等。
将写好的程序下载到相应的系统内，并检查系统的报警。
调试工作不会很顺利的，总会出现一些系统报警，一般是因为内部参数没设定或是外部条件够成了系统报警的条件。
这就要根据调试者的经验进行判断，首先对配线再次检查确保正确。
如果还不能解决故障报警，就要对PLC等的内部程序进行详细的分析，逐步分析确保正确。
5、参数的设定。
参数设定包括：显示文本、触措屏、变频器、二次仪表等的参数，并记录。
6、设备功能的调试。
排除上电后的报警后就要对设备功能进行调试了。
首先要了解设备的工艺流程。
然后进行手动空载调试。
手动工作动作无误再进行自动的空载调试。
空载调试完毕后，进行带载的调试。
并记录调试电流、电压等的工作参数。
调试过程中，不仅要调试各部分的功能还要对设置的报警进行模拟，确保故障条件满足时能够实现真正的报警。
对于需要对设备进行加温恒温的试验时，要记录加温恒温曲线。
确保设备功能完好。
7、系统的联机调试。
完成单台设备的调试后再进行前机与后的联机调试。
8、连续长时间的运行。
来检测设备工作的稳定性。
9、调试完毕。
设备调试完毕，要进行报检。
并对调试过程中的各种记录备档。
电气试验调试基础知识
电气试验调试基础知识1电气试验的作用在电力系统中，有很多电力设备发生故障的时候，很有可能会威胁到一整个系统的输配电。
众多的电力生产实践证明，对电气设备按规定开展检测试验工作是非常有必要的，因为它可以确保整个电力系统的安全。
因此，我们常说的“预防性试验”也是这样来的。
一般情况下，我们将那些新安装的，或者是刚刚经过大修的电力仪器进行的系列试验都统称为交交接性试验。
进行此类试验主要是为了检查电力设备在安装后或者是大修后的设备性能与质量的好坏程度，这种试验的目的与预防性试验是一样的。
2按试验目的不同分类（1）所谓的交接性试验就是在专业的安装单位完成安装后，使用单位在正式使用前，要对这些设备进行的一系列试验。
（2）预防性试验预防性试验与交接性试验不同，这是一种针对已经投入运行的设备进行的试验。
目的主要是以预防，要定期进行试验，往往是结合电气设备的大修或小修来进行。
它是判断设备是不是可以继续工作运行的重要依据与标准。
3按试验内容的不同分类（1）特性参数试验这类试验往往是指对电气设备的电气和机械方面的某些特性进行测试，对发电机的各种损耗、空载及短路特性的录制等进行有效的测试。
（2）绝缘试验绝缘试验，顾名思义，就是对电气设备绝缘状况进行检查、鉴定的试验。
这类实验的目的就是为了确保电气设备可以安全运行，以及延长设备的使用寿命。
4电气试验的总体要求（1）所有的电气试验都应该遵循《电力设备预防性试验规程》和《交接试验规程》的各项规定是检查设备的基本要求。
坚持预防为主，积极改进设备，使设备能长期、安全、经济地运行。
（2）坚持科学的态度，对试验结果必须全面地、掌握设备性能变化的规律和趋势。
要加强技术管理，不断提高试验技术水平。
（3）在额定电压不高于110kV的电气设备，务必按照《电力设备预防性试验规程》和《交接试验规程》规定进行交流耐压试验。
对于电力变压器和互感器，在局部和全部更换绕组后，应进行耐压试验。
（4）进行绝缘试验时，应尽量将连接在一起的各种设备分离开来单独试验（成套设备除外），同一试验标准的设备可以连在一起试。
电气调试安全基础培训
汇报人：
时间：2024年X月
第一章 电气调试安全基础
●01
培训
电气调试安全基础培训概述
电气调试是指在电气设备安装、运行、维护过 程中，对设备进行检查、测试、保护和整定工 作，保证设备正常运行的过程。在电气调试过 程中，安全是首要考虑的因素，只有保证安全 才能顺利完成工作任务。
第五章 电气设备维护与保
●05
养
维护计划制定
确定维护周期
根据设备类型和使用频 率确定维护周期 遵循设备制造商的建议 周期进行维护
制定维护流程
明确维护人员职责和操 作流程 建立完整的维护记录和 报告制度
定期检查设备状态
检查设备是否有异常噪 音或震动 观察设备运行指示是否 正常
设备日常保养
清洁设备表面
整定装置故障 需要及时修复或更换
设备连接松动 影响保护装置的正常工作
保护装置调试注意事项
了解设备保护装置参数
确保正确调试和整定
注意整定过程中的安全
避免发生意外情况
确认整定结果的准确性
保证保护装置可靠性
第四章 电气事故应急处理
●04
电气事故种类
电气事故种类包括电击、烧伤和电弧闪over。电击是指触及带 电体或电流的情况，可能引起伤害；烧伤则是因电路过载、短路 等造成的灼伤；电弧闪over是因电气设备存在缺陷导致的电弧 现象。在电气工作中，要时刻注意这些事故种类，以防不测。
设备测试流程
漏电保护器测试 确保安全性能
电容器检测 查找故障并修复
电气线路测试 保证电气连接正常
测试后的处理
记录测试结果
防止遗漏
及时修复发现的问题
消除安全隐患
定期进行设备检查和测试
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
电气调试基本知识
在电气工程领域中，调试是一个非常重要的任务，需要具有相应的基础知识和
能力。
本文将介绍一些电气调试的基本知识和技能。
什么是电气调试
电气调试是指对电气设备、电力系统进行调整、检查，以确保其达到设计要求，并符合安全可靠的要求。
电气调试的过程通常包括以下步骤：
1.首先进行设备的安装和验收；
2.对设备进行初步检查，以确保其基本功能正常；
3.进行各项参数的调整，包括电流、电压、频率、功率等；
4.对设备进行测试和调试，以检测是否存在故障；
5.构建保护措施，确保设备在不安全条件下工作时能够保护自己。
电气调试的流程
电气调试的流程通常涉及到以下几个步骤：
设备的安装和验收
在调试之前，必须确保设备已经安装好，并且已通过验收。
通过验收之后，就
可以进行调试。
检查设备的基本功能
进行调试之前，必须先对设备进行基本功能的检查，以确保设备的基本功能是
正常的。
如果发现任何问题，必须先解决这些问题。
进行各项参数的调整
在设备的基本功能正常的情况下，需要进行各项参数的调整，以确保设备能够
以最佳状态工作。
这些参数通常包括电流、电压、频率、功率等。
进行测试和调试
调整各项参数之后，需要进行测试和调试，以检测设备中是否存在故障，以及
确定设备是否可以按照设计要求工作。
构建保护措施
在完成测试和调试之后，需要构建相应的保护措施，以确保设备在不安全条件下工作时能够保护自己。
一些技巧和注意事项
以下是一些电气调试过程中需要注意的事项：
了解设备的工作原理
在调试之前，必须了解所需调试设备的工作原理。
熟悉设备的构成部分，有助于更好地理解其工作原理和调试过程。
注意电气安全
在调试过程中，必须注意电气安全，避免触电等意外事故发生。
应该使用专业的调试工具和设备，并在调试之前检查所有连接。
耐心和细心
电气调试是一项复杂任务，需要耐心和细心。
在调试过程中，不要草率从事。
保留记录
在调试过程中应该保留记录，包括调整的时间、参数、效果等内容。
这些记录可以帮助诊断问题，提高调试效率。
结论
电气调试不仅是电气工程师的基本技能，同时也是一项非常重要的任务，需要掌握相应的基础知识和技能。
正确的调试流程和一些技巧和注意事项对于保证设备的正常运行非常重要，因此，必须认真对待电气调试工作。
