行车梁吊装施工方案计划
行车梁轨道安装施工方案
一、工程概况本工程为某工厂内行车梁轨道安装工程，主要内容包括行车梁的制作、运输、安装以及轨道的安装、调试等。
行车梁采用钢结构，轨道采用无缝钢轨，主要用于工厂内部货物的运输。
二、施工准备1. 施工图纸：熟悉并掌握施工图纸，明确行车梁和轨道的规格、尺寸、数量等要求。
2. 施工材料：准备行车梁、轨道、锚固件、螺栓、焊条等施工材料。
3. 施工设备：准备吊车、叉车、测量仪器、切割机、焊接设备等施工设备。
4. 施工人员：组织施工队伍，明确各岗位人员职责。
三、施工工艺1. 行车梁制作与运输（1）行车梁采用现场制作，按照设计图纸要求，严格控制尺寸和焊接质量。
（2）行车梁制作完成后，进行预拼装，确保行车梁各部件尺寸准确，焊接牢固。
（3）行车梁预拼装合格后，进行运输，运输过程中注意保护行车梁表面，防止变形。
2. 行车梁安装（1）根据设计图纸要求，确定行车梁安装位置，进行基础处理。
（2）利用吊车将行车梁吊装至安装位置，进行初步调整。
（3）根据测量数据，对行车梁进行精确调整，确保行车梁水平、垂直度满足设计要求。
（4）行车梁调整合格后，进行焊接固定。
3. 轨道安装（1）根据设计图纸要求，确定轨道安装位置，进行基础处理。
（2）利用切割机将钢轨切割成所需长度，并进行预拼装。
（3）将预拼装合格的钢轨吊装至安装位置，进行初步调整。
（4）根据测量数据，对轨道进行精确调整，确保轨道水平、垂直度满足设计要求。
（5）轨道调整合格后，进行焊接固定。
4. 轨道调试（1）根据设计要求，进行轨道几何尺寸测量，确保轨道安装质量。
（2）进行轨道调试，确保行车在轨道上运行平稳、顺畅。
四、施工质量控制1. 材料质量控制：确保施工材料符合设计要求，并进行验收。
2. 施工过程控制：严格按照施工工艺进行施工，确保施工质量。
3. 质量检验：在施工过程中，对关键工序进行检验，确保工程质量。
五、安全文明施工1. 施工现场安全：严格按照施工现场安全管理规定，确保施工安全。
电动单梁行车安装施工方案
电动单梁行车安装施工方案
1. 前言
本文档旨在提供关于电动单梁行车的安装施工方案，确保施工
过程高效、安全。
2. 施工准备
在进行电动单梁行车的安装施工之前，需要进行以下准备工作：- 确定安装场地，并进行安全评估。
- 调查安装场地的地基情况，确保能够承载电动单梁行车的重量。
- 确定电动单梁行车的安装位置和高度。
- 准备所需的施工设备和工具。
3. 施工步骤
3.1 地基处理
在安装位置进行地基处理，确保地基平整和坚固，能够承受电
动单梁行车的重量。
3.2 安装支架
按照设计要求，安装支架，确保支架稳固可靠。
3.3 安装电动单梁行车
将电动单梁行车吊装至支架上，确保吊装过程安全稳定。
3.4 连接电力和控制系统
将电动单梁行车与电力系统和控制系统连接，确保电动单梁行车正常运行。
3.5 测试和调试
对安装好的电动单梁行车进行测试和调试，确保其各项功能正常。
4. 安全措施
在进行电动单梁行车安装施工的过程中，需要严格遵守以下安全措施：
- 工作人员必须佩戴符合要求的安全装备。
- 施工现场必须设立明显的安全警示标志。
- 施工过程中应注意周围人员和设备的安全。
- 施工现场应保持整洁，防止出现隐患。
5. 结束语
本文档提供了电动单梁行车安装施工方案的基本步骤和安全措施，但在实际施工中，应根据具体情况进行调整和改进，以确保安装过程顺利完成。
行车承重梁安装施工方案
行车承重梁安装施工方案一、引言行车承重梁是承载行车设备的关键构件，对于安装施工方案的选择和实施具有重要意义。
本文档将详细介绍行车承重梁的安装施工方案，包括施工前的准备工作、安装过程的步骤和注意事项等。
二、施工前的准备工作在进行行车承重梁的安装施工前，需要进行一系列的准备工作，以确保施工的顺利进行。
2.1 施工前的勘测和设计在安装行车承重梁之前，需要进行现场勘测和设计工作。
勘测工作应包括测量现场的尺寸、平整度和地基的稳定性等，以确定承重梁的精确安装位置。
设计工作应包括行车承重梁的尺寸、材料和加载能力等，以满足实际使用需求。
2.2 人员和设备的准备安装行车承重梁需要合适的人员和设备。
人员应具备相应的施工经验和技能，熟悉工艺流程和安全操作规程。
设备包括吊车、工具、焊接设备等，需要检查设备的完好性和功能性，确保施工过程的顺利进行。
2.3 安全措施的准备施工过程中应遵循安全施工的原则，做好安全措施的准备工作。
包括设置警示标志、安装围栏、使用个人防护装备等，以保障施工人员的安全。
三、施工步骤安装行车承重梁的施工步骤包括：基础预处理、承重梁吊装、安装固定等。
3.1 基础预处理在进行承重梁安装前，需要对基础进行预处理，包括清理基础表面杂物、检查基础的平整度和稳定性等。
若基础不符合要求，则需要进行修整或增加支撑设施，以确保承重梁的稳定安装。
3.2 承重梁吊装根据设计要求和现场情况，选择合适的吊车进行承重梁的吊装。
在吊装过程中，应确保吊车的稳定性和操作的准确性，避免承重梁和吊车之间的碰撞和干涉。
3.3 安装固定将承重梁移至预定位置后，进行安装固定工作。
根据设计要求，采用合适的焊接、螺栓连接或其它固定方式，将承重梁与基础牢固地连接起来。
在固定过程中需要确保固定牢固、连接稳定，以保证承重梁的安全使用。
四、施工注意事项在行车承重梁的安装施工过程中，有一些注意事项需要特别注意，以确保施工质量和安全。
1.施工之前，要仔细核对勘测和设计数据，确保施工过程符合设计要求。
行车安装施工方案
行车安装施工方案按图制作工字梁运输至施工现场焊接固定支座油漆验收。
吊装工字梁校正工字梁达规范要求二、轨道安装：1、准备工作：（1）熟悉技术文件，熟悉与轨道有关的建筑、结构及工艺设计图，特别要仔细阅读有关吊车梁、吊车轨道连接图样和设备安装工程施工及验收规范中的有关条款和有关安全技术标准。
（2）检查土建吊车梁：依照设计图纸首先对吊车梁安装的水平度、直线度和跨度进行全面检查，并放好中心基准线。
然后检查预留螺栓孔（或螺栓）的纵横尺寸和预留孔直径与垂直度，预留孔应无堵塞现象，将测量结果填入表。
在吊车梁几何形状和相互位置均达到国家有关验收规范后，方可进行轨道安装工作，否则要向建设单位或土建部门提出意见。
（3）吊车梁的质量要求，按下列允许偏差进行检查：a、梁中心线对定位轴线位置偏移 <5mmb、梁上表面标高 -5~0mmc、梁上预留螺栓孔（或螺栓）对梁中心线位置偏移 <5mmd、梁上表面螺栓孔（或螺栓）400毫米宽范围内水平度 <2mme、梁上表面全长各螺栓孔（或螺栓）处标高 <5mmf、预留螺栓孔沿梁横向及纵向的位置偏移 <5mmg、预留螺栓孔应比螺栓直径大2~7毫米（4）材料准备：清点钢板、鱼尾板、压板、螺栓孔及弹性垫板等材料，其规格、型号必须符合设计要求，所有材料必须有合格证或材质证明书。
（5）备必要的施工机具，给组织施工所需技术人员和技术工人。
（6）安全措施：搭设可靠的防坠落安全设施，根据多年的施工经验比较方便可靠的方法是：在柱子上沿着吊车梁全长拉一根钢丝绳，将安全绳在柱子上绑牢，工作时将安全带挂扣在安全绳上，以防坠落。
2、钢轨矫正轨道安装的质量能否符合国家验收规范和有关的技术、安全检验标准，主要取决于钢轨自身的质量。
由于部分钢轨的轧制、运输、堆放等过程中，产生了超质量标准塑性变形，这就需要对钢轨的弯曲部分进行调直工作。
（1）检查测量：钢轨的弯曲通常有顶变和侧弯，钢轨弯曲程度的测量，一般可彩目测、拉线测和钢尺比较法等方法，测量时，应使钢轨处于自由状态。
钢行车梁专项吊装方案
一、项目概述本方案针对某工业项目中的钢行车梁吊装作业进行专项设计。
钢行车梁作为工业厂房的主要承重结构，其吊装质量直接关系到整个厂房的安全与稳定。
本方案旨在确保钢行车梁吊装作业的安全、高效和高质量完成。
二、工程概况1. 工程名称：某工业厂房钢行车梁吊装工程2. 工程地点：XX市XX区XX街道3. 工程规模：XX平方米4. 行车梁参数：- 长度：XX米- 宽度：XX米- 高度：XX米- 重量：XX吨- 材质：Q345B三、吊装设备与材料1. 吊装设备：- 起重机：XX吨级，XX台- 吊索具：钢丝绳、吊环、链条、滑轮等- 辅助设备：吊装平台、导向装置、临时支撑等2. 吊装材料：- 钢材：Q345B，规格根据设计要求- 钢筋：HRB400，规格根据设计要求四、吊装工艺流程1. 准备工作：- 确认吊装设备、吊索具、材料等符合要求；- 进行现场勘察，确定吊装位置和路线；- 编制吊装方案，并进行专家论证；- 对参与吊装人员进行安全技术交底。
2. 吊装作业：- 搭设吊装平台，确保平台稳定可靠；- 将行车梁放置在平台上，进行初步定位；- 启动起重机，将行车梁吊起；- 通过导向装置，将行车梁吊至指定位置；- 安装临时支撑，确保行车梁稳定；- 进行梁体垂直度、水平度校正；- 完成行车梁就位，拆除临时支撑。
3. 吊装结束后：- 对吊装设备、吊索具进行检查，确保安全；- 清理现场，恢复原状。
五、安全措施1. 人员安全：- 吊装作业人员必须经过专业培训，持证上岗； - 佩戴安全帽、安全带等防护用品；- 严格执行操作规程，防止意外事故发生。
2. 设备安全：- 定期检查、维护吊装设备，确保设备性能良好； - 吊装前进行试吊，确认设备稳定可靠；- 吊装过程中，加强对吊装设备的监控，防止设备故障。
3. 现场安全：- 设置安全警戒线，防止无关人员进入；- 配备安全员，负责现场安全管理；- 定期进行安全检查，及时发现并消除安全隐患。
六、环境保护1. 噪声控制：- 采取降噪措施，如使用低噪声设备、设置隔音屏障等；- 限制吊装作业时间，尽量减少对周边环境的影响。

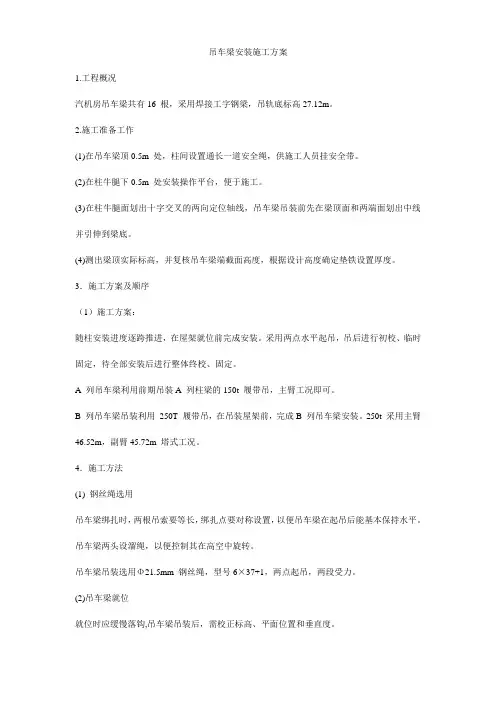

吊车梁安装施工方案
吊车梁安装施工方案1.工程概况汽机房吊车梁共有16 根，采用焊接工字钢梁，吊轨底标高27.12m。
2.施工准备工作(1)在吊车梁顶0.5m 处，柱间设置通长一道安全绳，供施工人员挂安全带。
(2)在柱牛腿下0.5m 处安装操作平台，便于施工。
(3)在柱牛腿面划出十字交叉的两向定位轴线，吊车梁吊装前先在梁顶面和两端面划出中线并引伸到梁底。
(4)测出梁顶实际标高，并复核吊车梁端截面高度，根据设计高度确定垫铁设置厚度。
3．施工方案及顺序（1）施工方案：随柱安装进度逐跨推进，在屋架就位前完成安装。
采用两点水平起吊，吊后进行初校、临时固定，待全部安装后进行整体终校、固定。
A 列吊车梁利用前期吊装A 列柱梁的150t 履带吊，主臂工况即可。
B 列吊车梁吊装利用250T 履带吊，在吊装屋架前，完成B 列吊车梁安装。
250t 采用主臂46.52m，副臂45.72m 塔式工况。
4．施工方法(1) 钢丝绳选用吊车梁绑扎时，两根吊索要等长，绑扎点要对称设置，以便吊车梁在起吊后能基本保持水平。
吊车梁两头设溜绳，以便控制其在高空中旋转。
吊车梁吊装选用Φ21.5mm 钢丝绳，型号6×37+1，两点起吊，两段受力。
(2)吊车梁就位就位时应缓慢落钩,吊车梁吊装后，需校正标高、平面位置和垂直度。
根据预测的牛腿顶标高和吊车梁自身尺寸,通过在牛腿面上加放钢垫片来调整。
根据牛腿面上的十字中心线和吊车梁上刻划的梁中心线，利用撬杠等工具，在吊车配合下，使两线对正，并临时固定（分别于梁中及梁端共三处用双股10#钢丝绳与A 列钢梁拉结）。
待吊车梁吊装完毕后，沿轴线绷通长钢丝，用线坠检查吊车梁顶面的轴线，误差较大的可利用倒链、千斤顶以钢柱为受力点进行调整。
当一列吊车梁调整完毕后，以该列为基准，用钢卷尺和弹簧秤在每根吊车梁两端及中间进行测量，利用倒链、千斤顶进行调整。
6.1.2.5 汽机房屋面钢梁安装1．屋架吊装(1)工程概况#1 汽机房共有9 榀轻型钢梁，结构安装顶标高33.0m。
行车梁吊装施工方案
六级以上大风和雷雨、大雾天气，应暂停起重吊装作业。
使用撬棍等工具，用力要均匀、支点要稳固，防止撬滑发生事故。
构件在未经校正、焊牢或固定之前，不得松绳脱钩。
起吊笨重物件时，不可中途长时间悬吊、停滞。
起重吊装所用钢丝绳，不准触及有电线路和电焊搭线，或与坚硬物体摩擦。
座
1
填充混凝土
5.
振动棒
HZ-50
套
3
填充混凝土
6.
水准仪
DS3
台
1
构件安装
7.
经纬仪
DJ2
台
2
构件吊装
施工机具需用计划
附表二 劳动力需用计划
序 号
工 种
单 位
数 量
备 注
1
起重工
人
8
2
电焊工
人
4
3
司机
人
2
4
电工
人
2
5
木工
人
6
6
混凝土工
人
8
7
测量工
人
2
施工部署
3.1.1机构设置
该工程由湖南三星建筑安装有限公司富厚酒业项目部组织施工，项目部下设工程安全部、技术质量部、物资供应部、计划经营部和办公室。施工过程中严格施工管理，精心施工，确保工程按期交付使用。
3.1.2施工阶段划分
根据工程实际情况，该工程划分为三个施工阶段，即施工准备阶段、吊装施工阶段、灌缝处理阶段。
3.2.4劳动力准备
根据工程实际情况，安排劳动力，并进行安全及作业培训，计划见附表二。
四．主要施工方法
吊装顺序：汽吊吊至装载车→构件运输→吊车梁吊装→吊车梁校正→吊车梁焊接→节点灌 缝
行车梁吊装方案范文
行车梁吊装方案范文一、施工目标和任务：二、施工环境和条件：本次行车梁吊装施工的环境为室外施工场地，无电力线路和通信线路、无附近建筑物和交通工具。
天气晴朗，无大风和雨。
三、行车梁吊装方案：本次行车梁吊装方案采用300吨行车进行吊装，具体步骤如下：1.前期准备：（1）梁体吊装前，需要对行车进行检查，确保行车设备能正常工作。
检查行车的起重机构、传动机构、制动装置、电气装置等部件是否正常，行车是否稳定。
（2）梁体吊装前，需对现场进行平整整理，并做好标志标线工作，确保吊车运行和吊装过程通畅、安全。
（3）根据吊装工程设计图纸和要求，制定吊装工作流程，确定吊装的起吊点和吊点。
2.吊装前的准备工作：（1）梁体的检查：检查梁体的质量、长度、宽度、高度、重量等参数，确保吊装设备能够满足梁体的吊装要求。
（2）吊装吊点的设置：根据梁体的结构和重量分析，确定吊装吊点的位置和数量。
（3）吊装绳索的选择：根据梁体的重量和吊装点的位置，确定梁体吊装时所需的绳索类型、直径和长度。
3.实施吊装工作：（1）首先，将行车移动到梁体吊装的位置，并进行固定以确保行车的稳定。
（2）然后，使用吊装绳索将梁体吊装并进行固定，确保梁体在吊装过程中稳定且不会下滑或晃动。
（3）在梁体吊装过程中，行车操作人员需根据实际情况进行正确的操作，以确保梁体顺利吊装到指定位置。
（4）梁体吊装完成后，需进行验收，确保梁体安装牢固且满足设计要求。
4.吊装后的处理工作：（1）将吊装绳索进行拆卸，确保工作区域的安全和整洁。
（2）对行车设备进行日常维护保养，确保行车设备的正常工作。
（3）将吊装现场进行彻底清理，恢复施工环境的整洁。
五、应急预案：在吊装过程中，如遇突发情况（如起重机故障、意外工地变形等），应根据具体情况制定相应的应急预案，并及时采取措施，确保施工人员和设备的安全。
以上就是一个行车梁吊装方案，包括施工目标和任务、施工环境和条件、行车梁吊装方案、吊装前的准备工作、实施吊装工作、吊装后的处理工作以及应急预案。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
地面水厂二期工程五标段脱水车间、反冲洗泵房吊车梁吊装方案
编制：
审核:
批准:
XXXXXXXXXXXX有限公司
二○一七年三月一日
业主审批意见：
签字：
年月日监理审批意见：
签字：
年月日
目录
一．编制依据
二．工程概况
三．施工部署及施工准备四．主要施工方法五．施工进度计划六．质量保证措施七．安全保证措施八．雨季施工措施
九附表
一．编制依据
1.1设计图纸
1.2国家现行施工规范标准
1.3钢筋混凝土吊车梁图集：04G323-2
1.4建筑施工安全检查标准（JGJ59-99）
二．工程概况
2.1 工程简介
本方案为脱水车间、反冲洗泵房车间吊车梁吊装方案。
吊车梁均为预制，混凝土强度C35。
吊车梁中心距（脱水车间10.5m，反冲洗泵房9米），柱牛腿顶面标高（脱水车间6.9m，反冲洗泵房5.6米），吊车梁高0.9m预计吊装时间为一天。
采用35吨吊车吊装。
吊车位于脱水车间、反冲洗泵房两侧吊装。
2.2 构件主要技术尺寸
数量构件长度重量备注吊车梁20 5.95m 3200kg
2.3 施工条件
2.3.1脱水车间、反冲洗泵房结构柱施工完毕，无交叉作业。
2.3.2施工现场道路平整，可保证汽吊车能够安全运输和平稳摆放。
2.3.3预制构件混凝土强度达到设计要求，具备吊装条件。
三．施工部署及施工准备
3.1施工部署
3.1.1机构设置
该工程由XX有限公司组织施工。
施工过程中严格施工管理，精心施工，确保工程按期交付使用。
3.1.2施工阶段划分
根据工程实际情况，该工程划分为三个施工阶段，即施工准备阶段、吊装施工阶段、灌缝处理阶段。
施工准备阶段主要包括：构件编号、吊装机械及各种吊装材料准备、吊装人员培训、教育工作。
吊装施工阶段主要包括：构件运输、就位、吊装、校正、焊接等工作。
灌缝处理阶段主要包括：吊车梁接头灌缝、梁柱间模板安装、填充混凝土浇筑等工作。
3.2 施工准备
3.2.1 技术准备
3.2.1.1 熟悉和审查图纸、进行设计交底及图纸会审
3.2.1.2 做好定位放线及高程控制工作，并报业主复核。
3.2.1.3 编制施工方案并报有关部门审批。
3.2.1.4 准备施工所需技术规范，标准图集等。
3.2.2 材料准备
3.2.3 施工机具准备
根据施工方案，联系起重、运输、焊接设备、编制施工机具需用计划，详见附表一。
3.2.4劳动力准备
根据工程实际情况，安排劳动力，并进行安全及作业培训，计划见附表二。
四．主要施工方法
吊装顺序：吊车梁吊装→吊车梁校正→吊车梁焊接→节点灌缝
35吨吊车直接将梁吊装就位。
吊装采用绑扎法，用钢丝绳捆住起吊，吊点应平衡，起吊后使用大绳稳定吊物。
吊车吊钩移动至所吊位置中心，两人
分别在两边用撬棍撬动构件就位。
吊钩落下，构件即准确就位。
如稍有偏差，用撬棍撬动调整。
就位校正后，松解大绳，梁预埋件与柱埋件焊接牢固摘钩。
五、施工进度计划
本工程计划2017年3月日开始吊装，2017年3月日吊装完毕。
接头部位灌浆于吊车轨道安装完毕后进行。
六、质量保证措施
6.1 建立健全质量保证体系，形成以项目经理为主，现场质量负责人及质
量检查员为辅的质量管理体系，实行全面质量管理，落实各工种岗位责任制。
6.2坚持“百年大计，质量第一”的方针，把质量教育工作贯彻到施工全
过程，落实到施工全过程。
6.3 严格按国家规范、规程及设计图纸施工。
6.4施工过程中严格坚持三检制，全面实施质量保证体系的三级质量管理
体系，实现质量管理的系统化、科学化、规范化，未经验收工序不得转入下道工序施工。
6.5加强成品、半成品的保护及材料现场管理，根据情况对材料成品、半
成品进行必要的遮盖保护。
6.6填充混凝土浇筑、振捣要严格按照操作规程，分层均匀振捣密实，严
防漏振。
6.7施工过程中加强测量工作，严格测量复测制度。
6.8做好各项施工技术资料的收集整理工作，做到记录清晰，填写及时准
确，资料齐全。
七、安全保证措施
7.1工地设专职安全员，成立以项目经理为主，安全员为辅各部室负责人、
工段长、班组长参加的安全管理体系。
7.2施工人员要认真贯彻执行“安全第一，预防为主”的方针，严格按照
安全操作规程施工。
按规定佩戴劳保用品。
7.3进入施工现场必须遵守安全生产纪律，服从安全指挥。
作业人员戴好
安全帽，高处作业人员系好安全带，安全带高挂低用。
7.4吊装时，必须设专门人员统一指挥、统一信号。
作业信号要统一、明
确，信号不清不得吊装。
7.5吊装前应检查机械设备、索具、夹具、吊环等是否符合要求并应进行
试吊。
7.6 高空作业人员上班前不得饮酒，不得在高空开玩笑。
7.7 高空作业人员穿着要灵便，禁止穿硬底、高跟鞋、塑料底和带钉的鞋。
7.8 六级以上大风和雷雨、大雾天气，应暂停起重吊装作业。
7.9 使用撬棍等工具，用力要均匀、支点要稳固，防止撬滑发生事故。
7.10 构件在未经校正、焊牢或固定之前，不得松绳脱钩。
7.11 起吊笨重物件时，不可中途长时间悬吊、停滞。
7.12 起重吊装所用钢丝绳，不准触及有电线路和电焊搭线，或与坚硬物
体摩擦。
7.13 作业完毕应关闭机械设备电源，配电箱应上锁。
八、雨季施工措施
8.1 现场设置排水沟，吊装场地周围要平整、坚实。
8.2 各机具、配电箱、设备等应加盖防护棚，避免雨淋而发生安全隐患。
附表一
施工机具需用计划
附表二劳动力需用计划。
