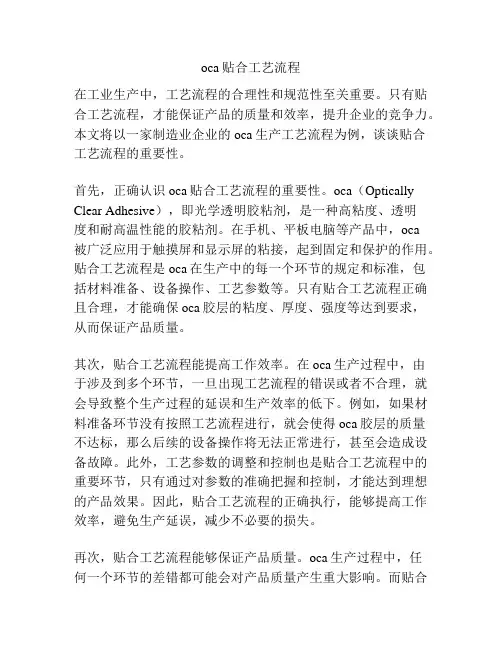

oca贴合工艺流程
oca贴合工艺流程在工业生产中，工艺流程的合理性和规范性至关重要。
只有贴合工艺流程，才能保证产品的质量和效率，提升企业的竞争力。
本文将以一家制造业企业的oca生产工艺流程为例，谈谈贴合工艺流程的重要性。
首先，正确认识oca贴合工艺流程的重要性。
oca（Optically Clear Adhesive），即光学透明胶粘剂，是一种高粘度、透明度和耐高温性能的胶粘剂。
在手机、平板电脑等产品中，oca被广泛应用于触摸屏和显示屏的粘接，起到固定和保护的作用。
贴合工艺流程是oca在生产中的每一个环节的规定和标准，包括材料准备、设备操作、工艺参数等。
只有贴合工艺流程正确且合理，才能确保oca胶层的粘度、厚度、强度等达到要求，从而保证产品质量。
其次，贴合工艺流程能提高工作效率。
在oca生产过程中，由于涉及到多个环节，一旦出现工艺流程的错误或者不合理，就会导致整个生产过程的延误和生产效率的低下。
例如，如果材料准备环节没有按照工艺流程进行，就会使得oca胶层的质量不达标，那么后续的设备操作将无法正常进行，甚至会造成设备故障。
此外，工艺参数的调整和控制也是贴合工艺流程中的重要环节，只有通过对参数的准确把握和控制，才能达到理想的产品效果。
因此，贴合工艺流程的正确执行，能够提高工作效率，避免生产延误，减少不必要的损失。
再次，贴合工艺流程能够保证产品质量。
oca生产过程中，任何一个环节的差错都可能会对产品质量产生重大影响。
而贴合工艺流程的正确执行，可以从源头上杜绝差错的产生。
例如，在材料准备环节，应严格按照工艺流程进行操作，确保各项材料的质量合格。
在设备操作环节，应按照标准操作规范进行，避免设备故障和人为失误。
在工艺参数的控制环节，应根据实际情况进行准确调整，保证oca胶层的厚度、强度等质量指标的达标。
只有贴合工艺流程的正确执行，才能确保产品质量，提升企业的竞争力。
最后，贴合工艺流程的持续改进是必要的。
工艺流程是根据实际情况和技术要求进行制定的，但在实际生产中可能会出现一些不可预见的情况和问题。
触摸屏贴合工艺流程资料
贴合工艺流程一.工艺流程：（二）OCR贴合流程二.主要设备及作业方式：（一）.切割、裂片：主要工艺过程：1. 将大块sensor 玻璃切割成小 panel 的制程 ,有镭射切割和刀轮切割两种方式，目前一般采用刀轮切割即可。
2. 有厂家研制出在大片上贴小保护膜的设备，可防止切割过程中产生的碎屑污染sensor 表面。
有厂家直接切割，然后将小片sensor 进行清洗。
3. 裂片有设备裂片和人工裂片两种方式，一般7inch 以下大部分厂家采用人工裂片方式，切割时在大片玻璃下垫一张纸，切割完成后，将纸抽出，到旁边的作业台上进行人工裂片。
裂片时先横向裂成条，在逐条裂成片。
（二）.研磨清洗：1. 将裂成的小片周边进行研磨，现小尺寸一般厂家都不做研磨。
2. 清洗：采用纯水超声波清洗后烘干。
3.外观检查、贴保护膜清洗后的小片，进行全数外观检查，有无擦划伤、裂痕、污染等，良品贴保护膜。
3. ACF 贴附：大板小片5.FPC 压合（bonding ）目的：让 touch sensor 与 IC 驱动功能连接。
註注: FPCa : 加上一个 “a ” 代表已焊上 IC , R & C 等component , “a ”为 為assembly 的意思.为加强FPC 强度及防止水汽渗入，有工艺在FPC bonding 后在FPC 周围涂布少量的UV 胶，经紫外灯照射后固化。
现在一般厂家已不再采用此工艺。
连接系统板 端的金手指FPCa bonding padI电容FPCaUVFPC seal将UV Resin 涂布于FPC 周围及Glass edge UV cure固化涂布于FPC 及Glass edge 处的胶處6.贴合：将FPC bonding 后的Sensor 与cover glass 贴合在一起，依据所用胶材的不同，目前有两种贴合方式，一种是OCA 贴合，一种是OCR 贴合。
OCA 贴合分两步，第一步将OCA 膜贴在sensor 上，俗称软贴硬，第二部将贴过OCA 膜的sensor 与盖板玻璃贴合在一起，俗称硬贴硬。
触摸屏 工艺流程
触摸屏工艺流程触摸屏是一种通过人体电容输入设备的平面式装置，广泛应用于智能手机、平板电脑、游戏机、汽车导航等电子产品中。
触摸屏的制造需要经历一系列的工艺流程。
首先，制造触摸屏的第一步是制备透明导电膜。
透明导电膜通常采用氧化铟锡(ITO)材料，通过化学气相沉积或物理汽相沉积的方法制备。
这一步骤非常重要，因为导电膜的质量直接影响触摸屏的灵敏度和可靠性。
接下来，将制备好的透明导电膜放置在玻璃基板上，通过蒸发或溅射等技术手段将膜层固定在基板上。
这个过程需要高精度的设备和控制，以确保导电膜均匀且具有良好的附着力。
随后，需要对导电膜进行光刻处理。
光刻是一种利用光敏感胶层制作微细图案的技术，通过照射光源并使用掩模遮光，在导电膜上形成触摸点或导线等结构。
光刻过程需要多次曝光、显影和蚀刻等步骤，以形成所需的图案。
完成光刻之后，需要进行触摸屏的装配。
在装配过程中，首先将制作好的触摸屏玻璃与液晶显示屏背板进行粘合，形成完整的触摸显示结构。
随后，通过紧固螺丝、焊接线路等方式，将触摸屏与其他电子部件进行连接，组成完整的触摸屏模组。
最后，还需要对触摸屏进行测试和调试。
通过专业的测试设备，对触摸屏的触摸灵敏度、多点触控能力、面板平整度等进行全面检测，确保产品质量符合标准。
此外，还要对触摸屏模组进行调试，确保触摸信号的稳定和准确。
以上就是触摸屏的工艺流程。
通过精细的制造工艺和严格的质量控制，触摸屏能够提供用户友好的触摸体验，成为现代电子产品中不可或缺的组成部分。
随着科技的发展和创新，触摸屏的工艺流程也在不断演进，以适应市场的需求和技术的进步。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
贴合工艺流程一.工艺流程：
（二）OCR贴合流程
二.主要设备及作业方式：（一）.切割、裂片：
主要工艺过程：
1.将大块sensor
玻璃切割成小 panel 的制程 ,
有镭射切割和刀轮切割两种方式，目前一般采用刀轮切割即可。
2.有厂家研制出在大片上贴小保护膜的设备，可防止切割过程中
产生的碎屑污染sensor表面。
有厂家直接切割，然后将小片sensor进行清洗。
3.裂片有设备裂片和人工裂片两种方式，一般7inch以下大部分
厂家采用人工裂片方式，切割时在大片玻璃下垫一张纸，切割完成后，将纸抽出，到旁边的作业台上进行人工裂片。
裂片时先横向裂成条，在逐条裂成片。
（二）.研磨清洗：
1.将裂成的小片周边进行研磨，现小尺寸一般厂家都不做研磨。
2.清洗：采用纯水超声波清洗后烘干。
3.外观检查、贴保护膜
清洗后的小片，进行全数外观检查，有无擦划伤、裂痕、污染等，良品贴保护膜。
3.ACF贴附：
小片
FPC bonding pad
Panel 拉線出 pin
5.FPC 压合（bonding ）
目的：让 touch sensor 与 IC 驱动功能连接。
註注: FPCa : 加上一个 “a ” 代表已焊上 IC , R & C 等component , “a ”为 為assembly 的意思.
为加强FPC 强度及防止水汽渗入，有工艺在FPC bonding 后在FPC 周围涂布少量的UV 胶，经紫外灯照射后固化。
现在一般厂家已不再采用此工艺。
6.贴合：将FPC bonding 后的Sensor 与cover glass 贴合在一起，依据所用胶材的不同，目前有两种贴合方式，一种是OCA 贴合，一种是OCR 贴合。
OCA 贴合分两步，第一步将OCA 膜贴在sensor 上，俗称软贴硬，第二部将贴过OCA 膜的sensor 与盖板玻璃贴合在一起，俗称硬贴硬。
第一步：软贴硬
连接系统板
端的金手指
FPCa bonding pad I 电容 FPCa
UV
FPC seal 将UV Resin 涂布于FPC 周围及Glass edge 处，加强FPC 强度及防止水汽渗入 UV cure
固化涂布于FPC 及Glass edge 处的胶處
所采用的设备一般为半自动OCA 贴附机，人工放置sensor 到设备台面上，人工撕除OCA 上层的隔离纸（可用一小段胶带粘下来，较方便），设备自动对位后完成贴附。
第二部：硬贴硬
一般所采用的设备为半自动真空贴合机，人工将盖板玻璃和贴过OCA 的sensor 玻璃放到设备相应的台面上，CCD 自动对位完成后，在真空腔内进行加压贴合。
贴合后为有效去除贴合中的气泡，应将
OCA
Cover lens : 即为机壳上盖, 材质通常通常是glass 或是亚克力 .
Cover lens
产品放到脱泡机中进行脱泡。
（脱泡机原理是一压力容器，利用加压脱泡）。
一般是整盘产品放入，压力4～6kg，时间：30min.
OCR贴合：大尺寸（7inch以上）主要用水胶，易返修。
工艺步骤：1）上片（机械手）
2）涂胶，框胶工艺和AB胶工艺
涂胶形状：
图示为OCR涂敷形状之一，根据基板尺寸不同，胶材粘度的变化，涂敷形状有变化。
目的是既要保证胶的延展性，又要尽量减少溢胶。
为防止溢胶，工艺上采用在周边涂粘度大的UV胶做胶框，阻挡溢胶，为保证贴合中气体的排出，框胶涂覆要留有缺口；目前又有厂家开发出AB胶工艺，在周边涂上B胶，OCR（A胶）溢出与B胶接触后迅速固化，防止进一步溢出。
3）贴合
4)UV假固化：分点固化和面固化，假固化条件是短时间（几秒钟）、低照度。
假固化后胶粘接强度为30～40%，假固化后如有不良，可用手搓开，用无尘布沾酒精擦拭干净后，重新投入。
5)假固化后的良品进入UV固化炉进行本固化，本固化条件是长时间、高照度。
固化炉温度设定为50°C，UV灯管工作2000h需进行更换。
7.外观检测：没有设备，全是目检，主要检查来料或生产过程中有没有损伤，产品贴合、bongding是否OK，有无bonding 贴合不良。
有用CCD检测的，是指要用放大镜目检，放大到相应倍数。
8.ITO测试：对sensor来料测试，通过扫描ITO线路的导通性,来测试开路，短路，电容值，避免来料不良而产生的产品良率下降，以确保ITO功能。
测试治具按ITO工艺要求制作，简单的价格几千元，复杂的两万元左右，要视ITO工艺要求而定。
ITO测试需要设备：电脑硬件（自备），软件（IC供应商提供），测试治具（按ITO工艺要求制作）
9.bonding测试一般是测试FPC,来测定bonding的直通率，把bonding不良的產产品挑出，不流进贴合工段。
需搭配客户选用的IC测试。
测试治具按FPC工艺要求制作，简单的价格几千元，复杂的两万元左右，要视FPC线路工艺要求而定。
邦定测试需要设备：电脑硬件（自备），软件（IC供应商提供）测试治具（按FPC工艺要求制作）
10.贴保护膜：检查合格后的产品贴保护膜后装入tray盘（成品盒）中。
11.包装入库：将成品盒装入包装箱中，打包，贴合格证入库。
三.主要材料及特性：
（一）. ACF
ACF：(Anisotropic Conductive Film)各向异性导电胶膜，是一种同时具有粘贴、导电、绝缘三特性的半透明高分子材料，其特性是在膜厚方向具有导电性，但在面方向不具有导电性，因此称各向异性导电胶膜。
（二）.FPC
FPC : Flexible Printed Circuit，又称软性线路板、柔性线路板，简称软板或 FPC, 具有配线密度高、重量轻、厚度薄的特点。
上面有蚀刻线路 , 可将IC、电容、电阻等焊接在 FPC 上成为驱动元件组,与touch sensor连接后,由接受控制板输入的驱动电压, 通过IC 的动作进行touch sensor 上信号的传送。
（三）. OCA
OCA是PSA（压敏胶）的一种，为高透性光学胶，也是压敏胶，透过率>99%。
影响粘贴效果的主要因素有：表面粗糙度，表面污染
状况（油脂、清洗剂、水、尘埃、纤维等），贴合时间、压力、温度等。
胶体上下两保护膜称为离型层（release liner）,使用时必须先撕下轻离型层后贴上一物体，再撕下重离型层贴另一物体。
离型的轻重（或称离型力，release force），为撕除离型层所需力量（单位长度下），OCA两面中，离型力较大者为重离型。
OCA胶膜特性：透光性好（90%以上），耐温性好；耐热性、耐侯性能优良，加工性好。
（四）.OCR
OCR是水胶，属UV光照系列胶，UV是英文Ultraviolet Rays 的所写，即紫外光线，波长在10～400nm范围内。
UV胶又称无影胶、光敏胶、紫外光固化胶。
必须通过紫外光照射才能固化的一类胶粘剂。
UV胶的固化原理：UV固化材料中的光引发剂（或光敏剂）在紫外线照射下，吸收紫外光后产生活性自由基或阳离子，引发单体聚合、交联和接支化学反应，使沾合剂在数秒内由液态转化为固态。
其特点：
1.无VOC挥发物，对环境空气无污染；
2.无溶剂，可燃性低；
3.固化速度快，几秒至几十秒即可完成固化，固化后即可进行检测机搬运；
4.室温固化。
固化分假固化和本固化，假固化条件：短时间低辐射；本固化条件长时间高辐射。
储存及清洁：
1. OCR胶的保存条件：温度25°C，湿度19%。
2.用软布或纸巾蘸丙酮或酒精轻擦。
(五)面保护膜：
PET保护膜：在PET基材上涂有极薄的压敏胶粘合剂层的单面胶带。
特点：1.采用再剥离型丙烯酸粘剂制成；
2.粘度低，贴附后粘着力经时变化小；
3.贴附剥离后无残胶，无污染，无痕迹。
