手术技术：钉道的徒手胸椎椎弓根螺钉置入技术 - 丁香园
手术技术：钉道的徒手胸椎椎弓根螺钉置入技术- 丁香园随着椎弓根钉棒系统的发展，椎弓根螺钉固定已经成为胸椎术后维持胸椎稳定性的一个主要方式。
迄今为止，已经有多种技术用于临床，这些方法的主要目的是降低椎弓根螺钉的置钉难度，同时提高置钉的精度。
这些方法包括术中使用C 臂机、CT 三维重建辅助以及计算机导航等。
但是，射线暴露及其潜在的不良影响受到日益关注。
因此，安全、可重复、可靠的徒手胸椎椎弓根螺钉置钉技术是一种理想的方法，这种方法能够很好地减少外科医师术中射线暴露、减少手术时间，并能简化外科医师的学习培训周期。
现有的徒手胸椎椎弓根螺钉置钉方法主要集中在进钉点的选择及螺钉倾角的变化，而且，没有辅助方法来确定螺钉头倾或尾倾的程度。
考虑到椎弓根螺钉置钉选点及倾角的多样性，美国学者Fennell 等认为现有的胸椎椎弓根螺钉技术较为麻烦，不易学习和掌握。
为此，他们采用统一进钉点和螺钉轨迹的徒手胸椎椎弓根螺钉置入技术，并获得了较好的临床效果，其研究结果发表在最新一期的J Neurosurg Spine 杂志上。
作者对接受胸椎椎弓根螺钉固定的33 例患者的术后CT 影像资料进行了回顾性分析。
所有病例均由高年资医师A.A.B 完成，所有椎弓根螺钉的置入均在直视下完成。
椎弓根螺钉进钉点的选择为：胸椎上关节突外侧缘与横突交界区的尾端约3mm 处（图 1.），矢状面螺钉轨迹/ 方向与椎体所在平面的生理曲线垂直，沿这一通道将螺钉直接置入。
图 1. 进钉点：胸椎上关节突外侧缘与横突交界区的尾端约3mm 处。
显露成功后，以高速磨钻去除标识好的进钉点处骨皮质，参照术前CT 扫描结果，以专用开路器沿椎弓根方向开路，直至适当深度，以头端为球形的椎弓根探子确认通道安全后，选择合适规格的椎弓根螺钉置入。
术中无需使用椎弓根标记（markers），先进行穿刺进针10-15mm、而后探查、最后确定螺钉通道的常用做法是没有必要的，而且会增加手术时间。
椎弓根螺钉进针点技巧
椎弓根螺钉进针点技巧
椎弓根螺钉是一种用于治疗脊柱疾病的手术工具。
下面简单介绍一下椎弓根螺钉进针点技巧：
1. 选择进针点：要选择合适的进针点，通常是在椎弓根最高点处，从侧面进针。
2. 定位：在进针前，需要将患者的脊椎进行X光定位，确定
进针点和进针角度。
3. 进针：在无菌条件下，使用术前测量好的椎弓根螺钉进行进针。
进针时要调整好进针角度，注意不要将钉头打穿椎板。
4. 固定：将椎弓根螺钉固定在椎弓根处，确保固定牢固且稳定。
总之，在进行椎弓根螺钉进针前，需要仔细评估患者病情和手术风险，规划好手术方案，避免出现手术并发症。
椎弓根入路进针点，怎么选择定位方法？

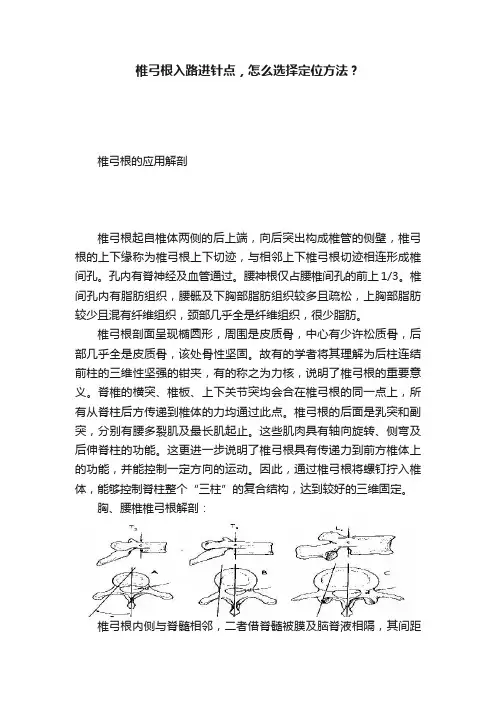

椎弓根入路进针点，怎么选择定位方法？椎弓根的应用解剖椎弓根起自椎体两侧的后上端，向后突出构成椎管的侧壁，椎弓根的上下缘称为椎弓根上下切迹，与相邻上下椎弓根切迹相连形成椎间孔。
孔内有脊神经及血管通过。
腰神根仅占腰椎间孔的前上1/3。
椎间孔内有脂肪组织，腰骶及下胸部脂肪组织较多且疏松，上胸部脂肪较少且混有纤维组织，颈部几乎全是纤维组织，很少脂肪。
椎弓根剖面呈现椭圆形，周围是皮质骨，中心有少许松质骨，后部几乎全是皮质骨，该处骨性坚固。
故有的学者将其理解为后柱连结前柱的三维性坚强的钳夹，有的称之为力核，说明了椎弓根的重要意义。
脊椎的横突、椎板、上下关节突均会合在椎弓根的同一点上，所有从脊柱后方传递到椎体的力均通过此点。
椎弓根的后面是乳突和副突，分别有腰多裂肌及最长肌起止。
这些肌肉具有轴向旋转、侧弯及后伸脊柱的功能。
这更进一步说明了椎弓根具有传递力到前方椎体上的功能，并能控制一定方向的运动。
因此，通过椎弓根将螺钉拧入椎体，能够控制脊柱整个“三柱”的复合结构，达到较好的三维固定。
胸、腰椎椎弓根解剖：椎弓根内侧与脊髓相邻，二者借脊髓被膜及脑脊液相隔，其间距为0.2-0.3cm。
在腰段，神经根恰在椎弓根下面，是钻孔最易损伤部位，椎弓根的上方及外侧无重要结构。
较为安全。
胸椎解剖图谱（上面观）：胸椎解剖图谱（右侧面观）:腰椎椎弓根螺钉进钉方法经椎弓根内固定手术成败的关键是能否准确地将螺钉经椎弓根拧入椎体，因此从后路正确地寻找椎弓根标志，确定螺钉的入点、方向和深度尤为重要。
目前文献中有许多种后路确定腰椎椎弓根定位点的方法归纳如下：1.Roy-Camille提出以下述两条线的交点为进针点，垂线为过关节突关节间隙的延长线，水平线为横突平分线。
2.Magerl采用的进钉标志为沿固定椎体上关节突外缘的垂线与横突平分线的交点。
3.Krag对Magerl的方法进行了改进，进钉点较Magerl方法更靠外，其水平线为横突上２/３与下１/３的交界线。
脊柱-USS2操作
