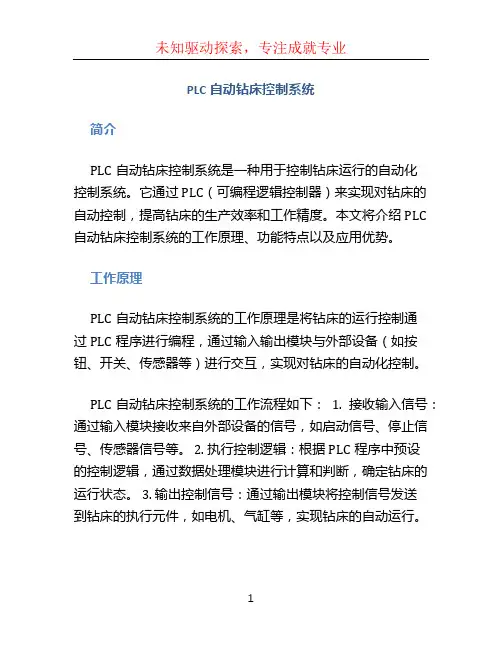

plc自动钻床控制系统
PLC自动钻床控制系统简介PLC自动钻床控制系统是一种用于控制钻床运行的自动化控制系统。
它通过PLC（可编程逻辑控制器）来实现对钻床的自动控制，提高钻床的生产效率和工作精度。
本文将介绍PLC 自动钻床控制系统的工作原理、功能特点以及应用优势。
工作原理PLC自动钻床控制系统的工作原理是将钻床的运行控制通过PLC程序进行编程，通过输入输出模块与外部设备（如按钮、开关、传感器等）进行交互，实现对钻床的自动化控制。
PLC自动钻床控制系统的工作流程如下：1. 接收输入信号：通过输入模块接收来自外部设备的信号，如启动信号、停止信号、传感器信号等。
2. 执行控制逻辑：根据PLC程序中预设的控制逻辑，通过数据处理模块进行计算和判断，确定钻床的运行状态。
3. 输出控制信号：通过输出模块将控制信号发送到钻床的执行元件，如电机、气缸等，实现钻床的自动运行。
功能特点PLC自动钻床控制系统具有以下功能特点：灵活可编程PLC自动钻床控制系统采用PLC作为控制核心，具有灵活可编程的特点。
用户可以通过编写PLC程序来定义钻床的运行逻辑，实现对钻床的自动化控制。
同时，PLC还支持在线编程和在线修改，方便用户进行系统调整和优化。
多种控制模式PLC自动钻床控制系统可以根据需要选择不同的控制模式，如手动控制模式、自动控制模式和半自动控制模式等。
用户可以根据具体情况选择合适的控制模式，实现不同工艺要求下钻床的自动化控制。
实时监控及报警功能PLC自动钻床控制系统具有实时监控和报警功能。
通过监测钻床的运行状态和关键参数，如电流、温度等，系统可以实时监控钻床的工作情况，并在异常情况下及时发出报警，以保证设备和操作人员的安全。
网络通信功能PLC自动钻床控制系统支持网络通信功能，可以与上位机、其他设备或系统进行通信。
通过网络通信功能，可以实现对钻床的远程监控和控制，方便用户进行生产管理和设备维护。
数据记录与分析PLC自动钻床控制系统可以实现对钻床运行中的数据进行记录和分析。
毕业设计组合钻床设计
毕业设计组合钻床设计组合钻床是一种多功能钻床，能够进行多种钻孔操作，提高工作效率和灵活性。
在这篇毕业设计中，我将详细介绍组合钻床的设计过程和原理，并对其技术参数和性能进行分析和评价。
首先，我将对组合钻床的结构进行设计。
组合钻床通常由床身、主轴箱、工作台、进给装置和控制系统等部分组成。
床身是组合钻床的骨架，需要具备足够的刚性和稳定性。
主轴箱是用于转动和控制钻头的部分，需要具备精确的控制和高速刚性。
工作台是用于支撑工件和夹具的平台，需要具备足够的稳定性和可调性。
进给装置是用于控制钻头进给运动的部分，需要具备精确的控制和高速刚性。
控制系统是用于控制钻床各部分的运动和操作的部分，需要具备易操作和功能完善的特点。
其次，我将详细介绍组合钻床的原理。
组合钻床主要通过旋转切削的方式进行钻孔操作。
主轴箱通过电机驱动主轴旋转，钻头则通过连接杆与主轴相连，旋转运动。
进给装置通过螺杆传动和减速器控制钻头的进给运动。
工作台通过液压或机械装置支撑工件，使得工件保持稳定。
控制系统根据操作人员的指令，控制各部分的运动和操作，实现钻孔的目的。
接下来，我将对组合钻床的技术参数进行分析和评价。
技术参数包括主轴转速、最大钻孔深度、最大钻孔直径、进给速度等。
主轴转速决定了钻孔的速度和切削效果，需要根据不同的工件材料和钻头直径进行调节。
最大钻孔深度和最大钻孔直径决定了组合钻床的加工范围，需要根据工件的要求进行选择。
进给速度决定了钻头的进给速率，需要根据工件材料和加工要求进行调节。
最后，我将对组合钻床的性能进行评价。
性能包括加工精度、加工效率、稳定性和可靠性等。
加工精度是评价组合钻床工作精度的重要指标，需要通过不同的加工试验和检测手段进行评价。
加工效率是评价组合钻床工作效率的重要指标，需要通过不同的生产实践进行评价。
稳定性和可靠性是评价组合钻床工作稳定性和可靠性的重要指标，需要通过长期生产实践和维护保养情况进行评价。
综上所述，本毕业设计将详细介绍组合钻床的设计过程和原理，并对其技术参数和性能进行分析和评价。
情境3：组合钻床控制系统
图3-11 三台电动机顺序定时启动PLC接线图
、梯形图程序
打开Step7-MicroWIN V4.0，打开程序块部分，编写梯形图。
、演示操作
训练目标
图3-14 三台电动机星三角形降压启动控制主接线路
图3-17 组合钻床控制系统PLC接线图
3、组合钻床控制系统顺序功能图、梯形图程序分别如图3-18和3-19所示。
每个小组的任务完成过程中或完成后，小组讨论，老师现场对学生的完成情况及存在的问题进行检查和指正，进行任务验收。
任务验收：按表3-10所示，验收与评价任务完成情况。
表3-10 钻床动力滑台控制系统的任务验收与评价表。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
《PLC》课题教案
1
《PLC》课题教案
2
《PLC》课题教案
图3-1 卧式组合钻床
组合机床及其自动线是集机电于一体的综合自动化程度较高的制造技术和成套工艺装备。
它的特征是高效、高质、经济实用，因而被广泛应用于工程机械、交通、能源、军工、轻工、家电等行业。
我国传统的组合机床及组合机床自动线主要采用机、电、气、液压控制，它的加工对象主要是生产批量比较大的大中型箱体类和轴类零件，完成钻孔、扩孔、铰孔，加工各种螺纹、镗孔、车端面和凸台，在孔内镗各种形状槽，以及铣削平面和成形面等。
随着技术的不断进步，一种新型的组合机床——柔性组合机床越来越受到人们的青睐，它应用多位主轴箱、可换主轴箱、编码随行夹具和刀具的自动更换，配以可编程序控制器（PLC）、数字控制（NC）等，能任意改变工作循环控制和驱动系统，并能灵活适应多品种加工的可调可变的组合机床。
单面组合钻床是一种钻削普通厚度工件的加工钻床，只有一个钻头，即只能同时加工一个表面，加工精度要求高，配以可编程控制器S7-200，可以提高控制系统的可靠性，降低运行故障率，而且改变程序即可实现不同工件的加工钻削工艺要求，充分发挥组合钻床的多种加工功能。
3
《PLC》课题教案
LSCR n 时，激活1该步的状态元件位置该步步转移指令，使能有效时，关断
SCRT n 为目标步的本步，激活目标步。
n 顺序控制状态元件SCRE
步结束指令，为步结束的标志
说明：
1) SCR和SCRT两指令的操作数都必须是状态继电器S的位（如S0.0）。
2) SCRE无操作数，直接能与母线相连。
3) 每一步的编程都必须以SCR开始，以SCRE结束，中间一般都有SCRT指令，而且可以有多条SCRT指令并列。
4) 同一个S位不能用于不同的程序中，例如：如果在主程序中使用了S0.1，在子程序中就不能再使用它。
4
《PLC》课题教案
通过本次练习，需要掌握S7-200与外围电路如何连接，主电路三台电动机如何连接，并进一步理解定时器的应用。
控制要求：
1、输入输出元件及控制功能
3-2 I/O分配表
PLC 件控制功能对应元件元类型
1、教师（符号）名称地址演示；演示初步I0.0
SB1
启动启动电动机学生、2训练法课时6组分两按钮讨论输入端口SB2
I0.1
停止停止电动机
按钮
Q0.0
KM1
1 接触控制电动机。
1
器KM2
Q0.1
2 触接控制电动机输出端口2
器KM3
Q0.2
3
接触控制电动机3
器2、硬件设计
三台电动机顺序定时启动，同时停止的主电路如图3-10所示，控制电路PLC 接线图如图3-11所示。
5
《PLC》课题教案
图3-10 三台电动机顺序定时启动控制主电路图
图3-11 三台电动机顺序定时启动PLC接线图
3、梯形图程序
打开Step7-MicroWIN V4.0，打开程序块部分，编写梯形图。
4、演示操作
1）按图3-10和3-11所示连接主电路和控制电路，检查无误后接通电源。
2）打开计算机中的编程软件，将图3-12所示程序下载给PLC。
3）使用编程软件的运行和停止按钮或者是拨动PLC的运行开关运行或停止程序。
4）按控制要求进行操作，观察并调试程序直到满足要求。
2、三台电动机顺序定时启动逆序停止
6
《PLC》课题教案
通过本次练习，进一步熟悉三台电动机启停控制的接线方法，并深入理解定时器和置位、复位指令的应用。
控制要求：
用按钮控制三台电动机，按下启动按钮，启动第一台电动机之后，每隔5s再启动一台；按下停止按钮时，先停下第三台电动机，之后每隔5s逆序停下第二台和第一台电动机。
控制方案设计
1、输入输出元件及控制功能
表3-3 I/O分配
PLC对应元件元类型件控制功能
名称（符号）地址
SB1
I0.0
动启动电动机启按钮输入端口SB2
I0.1
停止停止电动机按钮KM1
Q0.0
1 触接控制电动机1
器KM2
Q0.1
2 接控制电动机触输出端口2
器KM3
Q0.2
3
触控制电动机接3
器2、硬件设计
三台电动机顺序定时启动，逆序停止的主电路和控制电路接线图分别如图3-10和3-11所示。
3、梯形图程序
打开Step7-MicroWIN V4.0，编写梯形图。
4、演示操作
7
《PLC》课题教案
通过本次练习，熟悉三台电动机星三角降压启动控制的主电路和控制电路接线方法，并深入理解PLC编程指令的应用。
控制要求：
控制三台三相异步电动机，启动时，按下启动按钮，第一台电动机将三相定子绕组接成星形接线启动8s后再将三相定子绕组接成三角形，10s后如此启动第二台电动机，10s后再启动第三台电动机。
停止时，按下停止按钮，三台电动机立即停止。
控制方案设计
1、输入输出元件及控制功能
表3-4 I/O分配
PLC对应元件元件名称类型控制功能
地址（符号）SB1 I0.0 启动按钮启动电动机入输端口SB2 I0.1 停止按钮停止电动机
接触器1
第一台电动机KM11
Q0.0
电源连接出输端口第一台电动机2
接触器KM12
Q0.1
星形连接8
《PLC》课题教案
图3-14 三台电动机星三角形降压启动控制主接线路9
《PLC》课题教案
图3-15三台电动机星三角形降压启动控制PLC接线图3、梯形图程序
打开Step7-MicroWIN V4.0，编写梯形图程序。
4、演示操作
项目：组合钻床控制
通过读者们在初步训练中所掌握的知识，以小组
的形式，独立完成组合钻床控制的训练，教师负责指
导、检查和评价。
一、设计要求1、单面组合钻床各电机控制要求：教师、 1强化正常启动单面组合钻床只有在液压泵电动机M1、引导训练、示范运转，机床供油系统正常供油后，才能启动。
刀具电；导指应在滑台进给循环开始启动运转，滑台退回动机M2学生教师2、2课时，组指导分可以在滑台原位后停止运转。
切削液压泵电动机M3对独单工进时自动启动，在工进结束后自动停止。
进项目操行夹紧装置控制工件定位装置、、2 机床动力滑台、作。
要求：机床动力滑台、工件定位装置、夹紧装置由液压控制定位销液压缸活塞YV1电磁阀系统驱动。
YV2、
10
《PLC》课题教案
11
《PLC》课题教案
图3-17 组合钻床控制系统PLC接线图
3、组合钻床控制系统顺序功能图、梯形图程序分别如图3-18和3-19所示。
12
《PLC》课题教案
13
《PLC》课题教案
现场对学生的完成情况及存在的问题进行检查和指正，进行价、学检查钟评价法任务验收。
生发言
讲授法循序渐进的完成三台电动机顺序定时启动同时停止、逆序停教师讲总结止、星三角形降压启动停止控制和组合钻床控制，在完成任演示法 5分钟
评价解；新的编程指令和编程方法。
务过程中逐步掌握S7-200
布置作业：
21、课后题课后小结：项目总结本章以组合钻床控制系统为例，介绍了使用SCR指令编写梯形图程序的方法，使学生有应对一些复杂项目的能力。
最后引入触摸屏控制钻床动力滑台的任务，加深对触摸屏控制系统的理解。
14
《PLC》课题教案
按表3-10所示，验收与评价任务完成情况。
任务验收：表3-10 钻床动力滑台控制系统的任务验收与评价表
15。
