焊材选用标准
焊材选用标准0424-2006
焊接材料选用标准2006-0424(代替1999-0424)焊接材料选用表中的注解(1) E4303(J422)焊条只适用于第一类压力容器中的非重要结构件.(2)序号2-3项钢号工件如果焊后需进行正火温度范围内热加工时，埋弧自动焊选用H10Mn2焊丝。
(3)SJ101烧结焊剂可用于序号5-7项钢号工件壳体纵、环缝窄间隙埋弧自动焊。
(4)E5515-G(J557) 焊条适用于焊后需进行正火温度范围内热加工的5项钢号的工件。
(5)序号5项钢号工件如果焊后需进行正火温度范围内热加工时，埋弧自动焊焊丝选用H08MnMoA焊丝；序号5-6项钢号当工件板厚≥60mm时，电渣焊选用H10Mn2MoA焊丝。
(6)序号6-7项，9项钢号工件，如果焊后需进行正火温度范围内热加工时，手弧焊选用E6015-D1(J607)焊条，埋弧自动焊选用H08Mn2MoA焊丝。
(7)序号11项钢号工件如果焊后需进行正火温度范围内热加工时，手弧焊应选用E7015-D2(J707)焊条，埋弧自动焊选用H08Mn2NiMoA焊丝，电渣焊选用焊丝原则：当壳体进行正火＋回火热处理时选用H10Mn2NiMoA焊丝当壳体进行淬火＋回火热处理时选用H10Mn2MoA焊丝(8)序号13项钢号工件，如果焊后需进行正火温度范围内热加工时，手弧焊应选用E7015-G(J707Ni)焊条，埋弧自动焊选用H10Mn2NiMoA焊丝。
(9)E7015-G(J707Ni)焊条亦适用于低温容器和要求冲击韧性高的重要结构。
(10)E R70S-B2L、ER80S-B3L焊丝分别用于序号15项和序号18项(SA213T22除外)钢号工件的手工氩弧焊打底。
(11)E7018-A1(AWS)焊条用于300MW、600 MW锅炉气包筒体纵、环缝手弧焊封底及气包筒体与下降管的焊接。
（12）当工件不能进行预热时可选用E309Mo-16(A312)焊条。
（13）对0Cr13钢产品若要求高耐蚀性时，可选用E309Mo-16(A312)焊条。
31-规范-焊材选用标准
焊接材料选用标准2006-0424(代替1999-0424)序号钢材牌号选用焊材型号标注方法焊条电弧焊埋弧自动焊电渣焊熔化极气体保护焊钨极氩弧焊焊条焊丝焊剂焊丝焊剂焊丝保护气体焊丝1 10E43E4303(J422)H08MnAHJ431H10Mn2HJ431H08Mn2Si(A)MG49-1ER70S-6ER70S-GTWE-711(E71T-1)C02Ar+C02H08Mn2Si(A)TGS-50Q215BQ235A·F2Q235A(B,C)E50 E5015(J507)E4303(J422) (1)*H08MnAH10Mn2(2)* H08Mn2Si(A)20(g,G,R) SA210A1 SA285C3 SB410E5015(J507) St45.8254 SA106B H10Mn2 HJ3505 16Mn(g,,R)Q345A(B,C)E5015(J507)E5515-G(J557(4)*H10Mn2H08MnMo(A)(5)*HJ431SJ101(3)*H10MnMo(A)H10Mn2Mo(A)(5)*HJ431 H08Mn2Si(A)序号钢材牌号选用焊材型号标注方法焊条电弧焊埋弧自动焊电渣焊熔化极气体保护焊钨极氩弧焊焊条焊丝焊剂焊丝焊剂焊丝保护气体焊丝6 SA106CE50E5015(J507)E6015-D1(J607 )(6 )*H08MnMo(A)H08Mn2Mo(A)(6)*HJ350SJ101(3)*H10MnMo(A)H10Mn2Mo(A)(5)*HJ431H08Mn2SiMo(A) C02Ar+C02H08MnMo(A)H08Mn2SiMo(A) SA210CSA105SA516Gr70P355GH(19Mn6)7 SA299 E50-A1(11)*E50E7018-A1(11)*E5015(J507)E6015-D1(J607)(6)*E7015-D2(J707)(19)*H08MnMo(A)(S3Mo)H08Mn2Mo(A)(S4Mo)(6)*15Mn2Ni1MoE(18)*SJ101(3)*HJ350 H10Mn2Mo(A)8 SA209T1 E50-A1 E7018-A1E5015-G(J507Mo)MGS-M C02Ar+C02TGS-M 15Mo3序号钢材牌号选用焊材型号标注方法焊条电弧焊埋弧自动焊电渣焊熔化极气体保护焊钨极氩弧焊焊条焊丝焊剂焊丝焊剂焊丝保护气体焊丝915MnV(g,R)E55 E5515-G(J557)E6015-D1(J607)(6)*H08MnMo(A)H08Mn2Mo(A)(6)*HJ350 H10Mn2Mo(A) HJ431H08Mn2SiMo(A)CO2Ar+CO2H08MnMo(A)H08Mn2SiMo(A)15MnVN(R)25Mn10 20MnMo E5515-D3(J557Mo)1113MnNiMoNb(R)E60 E6015-D1(J607)E6015-G(J607Ni)E7015-D2(J707)(7)*(19)*H08Mn2Mo(A)H08Mn2NiMo(A)(7)*15Mn2Ni1MoE(18)*HJ350SJ101H10Mn2NiMo(A)(S3NiMo1)H10Mn2Mo(A)(7)*15Mn2Ni1Mo(20)*HJ431H08Mn2SiMo(A)H08Mn2Mo(A)H08Mn2SiMo(A)DIWA353 (BHW35)12WB36(15NiCuMoNb5)E6015-D1(J607)FOX EV65H10Mn2Mo(A)3NiMo1-UPHJ350BB24H10Mn2Mo(A)H08Mn2Mo(A)(21)*DMO-IG(21)*13 14MnMoVgE70E7015-D2(J707)E7015-G(J707Ni)(8)*(9) *H08Mn2NiMo(A)H10Mn2NiMo(A)(8)*15Mn2Ni1MoE(18)*HJ350H10Mn2NiMo(A)15Mn2Ni1MoE(20)*HJ431 H08Mn2NiSiMo(A) CO2Ar+CO2H08Mn2NiSiMo(A)H08Mn2NiMo(A) 15MnMoV20MnMoNb15MnMoVN(调质状态)HJ250+HJ350(2:1)序号钢材牌号选用焊材型号标注方法焊条电弧焊埋弧自动焊电渣焊熔化极气体保护焊钨极氩弧焊焊条焊丝焊剂焊丝焊剂焊丝保护气体焊丝14 12CrMo E55-B1 E5515-B1(R207)H10CrMo(A)HJ350SJ101 PF-200(D) ETC FX 76B H13CrMo(A) HJ431SJ101H08CrMnSiMo(A)MGS-1CMCO2Ar+CO2H08CrMo(A)H08CrMnSiMo(A)15 15CrMo(R,G)E55-B2E5515-B2(R307)CMA96CMA96MBETCPH KV5HRH13CrMo(A)EB2US-511N(D)ETCAS2CrMo1H08CrMo(A)H08CrMnSiMo(A)TGS-1CMER70S-B2L(10)*13CrMo44SA335P12SA387Gr12CL1SA387Gr12CL2SA387Gr11CL1SA387Gr11CL216 SA213T12 E5515-B2（R307）MGS-1CM H08CrMnSiMo(A)TGS-1CM17 12Cr1MoV(G) E55-B2-V E5515-B2-V(R317) H08CrMoV(A) HJ350 H12CrMnSiMoV(A)HJ431H08CrMnSiMoV(A)H08CrMoV(A)H08CrMnSiMoV(A) 13CrMoV4218 21/4Cr-1MoE60-B3E6015-B3(R407)CMA-106NH08Cr3MoMnAEB3US-521SHJ350+HJ250(1:1)PF200(D)H10Cr3MoMnAH08Cr3MoMnAMGS-2CMH08Cr3MoMnATGS-2CMER80S-B3L(10)*SA335P22SA387Gr22CL110CrMo910SA213T22 MGS-2CM TGS-2CM序号钢材牌号选用焊材型号标注方法焊条电弧焊埋弧自动焊电渣焊熔化极气体保护焊钨极氩弧焊焊条焊丝焊剂焊丝焊剂焊丝保护气体焊丝19 SA213T23 E60-B3-WV CM-2CW MGS-2CW TGS-2CW20 12Cr2MoWVTiB(钢102) E55-B3-VWB E5515-B3-VWB(R347) H08Cr2MoWVTiBAr+CO2H08Cr2MoWVTiB21 SA213T91E60-B9CM-9CbCM-96B9Chromet9MV-NMGS-9CbTGS-9CbTGS-90B9H06Cr9Mo1V SA335P91 US-9Cb PF-200S22 1Cr5MoE1-5MoVE5MoV-15(R507)E309Mo-16(A312) (12)*H1Cr5Mo HJ250 H1Cr5Mo 1Cr6SiMo23 0Cr13E410 E410-15(G207)(13)*H0Cr14HJ260H0Cr1424 1Cr13 E410-15(G217) 2Cr1325 1Cr17 E430 E430-16(G302) H0Cr18Mo2 H0Cr18Mo21Cr17Ti260Cr18Ni9E308 E308-16(A102)H0Cr21Ni10ER308(H)(17)*H0Cr21Ni10SiER308SiCO2Ar+CO2H0Cr21Ni10ER308(H)0Cr19Ni91Cr18Ni9SA213TP304(H) SA240TP304(H)序号钢材牌号选用焊材型号标注方法焊条电弧焊埋弧自动焊电渣焊熔化极气体保护焊钨极氩弧焊焊条焊丝焊剂焊丝焊剂焊丝保护气体焊丝27 0Cr19Ni9TiE347 E347-16(A132)H0Cr20Ni10NbER347(H)(17)* HJ260H0Cr20Ni10NbSiER347SiCO2Ar+CO2H0Cr20Ni10NbER347(H)1Cr18Ni9Ti1Cr18Ni11TiSA213TP347(H)SA240TP347(H)SA213TP321(H)SA240TP321(H)28 00Cr19Ni10E308LE308L-16(A002)H00Cr21Ni10ER308LH00Cr21Ni10ER308L SA213TP304LSA240TP304L29 0Cr17Ni11Mo2E316 E316-16(A202) H0Cr19Ni12Mo2ER316H0Cr19Ni12Mo2ER316SA213TP316 SA240TP316序号钢材牌号选用焊材型号标注方法焊条电弧焊埋弧自动焊电渣焊熔化极气体保护焊钨极氩弧焊焊条焊丝焊剂焊丝焊剂焊丝保护气体焊丝30 00Cr17Ni11Mo2E316L E316L-16(A022)H00Cr19Ni12Mo2ER316LHJ260H00Cr19Ni12Mo2ER316L SA213TP316LSA240TP316L31 0Cr19Ni13Mo3E317 E317-16(A242)H0Cr20Ni14Mo3ER317H0Cr20Ni14Mo3ER317SA213TP317SA240TP31732 00Cr19Ni13Mo3 E317L E317L-16 H00Cr20Ni14Mo3ER317LH00Cr20Ni14Mo3ER317LSA213TP317LSA240TP317L33 0Cr18Ni12Mo2Ti E318 E318-16(A212)ER318 ER31834 00Cr17Ni14Mo2 E309-MoL E309MoL-16(A042) H00Cr20Ni14Mo3ER309MoLH00Cr20Ni14Mo3ER309MoL35 1Cr20Ni14Si2 E309Mo E309Mo-16(A312) H1Cr24Ni13Mo2 ER309Mo36 0Cr25Ni20E310Mo E310Mo-16(A412) H0Cr26Ni21 ER310SA213TP310S SA240TP310S序号钢材牌号选用焊材型号标注方法焊条电弧焊埋弧自动焊电渣焊熔化极气体保护焊钨极氩弧焊焊条焊丝焊剂焊丝焊剂焊丝保护气体焊丝37阀门密封面堆焊工作温度EDCrNi-A EDCrNi-A-15(D547) 570℃以下38600℃以下EDCrNi-B EDCrNi-B-15(D547Mo)39 650℃以下EDCoCr-AEDCoCr-BEDCoCr-C(14)*EDCoCr-A-03(D802)EDCOCr-B-03(D812)EDCoCr-C-03(D822)(14)*40 TA1TA HTA141 TA2 HTA2 HTA 1 (15)*42 TA3 HTA3 HTA2 (15)*序号钢材牌号选用焊材型号标注方法焊条电弧焊埋弧自动焊电渣焊熔化极气体保护焊钨极氩弧焊焊条焊丝焊剂焊丝焊剂焊丝保护气体焊丝43 16Mn( R), P355GH(19Mn6)SA299+Q235A20(g,G,R) E50E5015 (J507)H08MnAHJ431H08Mn2Si(A)HJ431H08Mn2Si(A) TWE-711(E71T-1)CO 2 Ar+CO 2H08Mn2Si(A)44 15MnV(g,R) 20MnMo+20(g,G,R)St45.8 4515MnV(g,R) 20MnMo +16Mn(R) H10Mn2H10MnMo(A)4620MnMo +SA106B 4720MnMo +P355GH (19Mn6)H08MnMo(A)HJ350 SJ101 (22)*48 20MnMo SA106CSA210CSA105+SA299E50E50-A1 (11)*E5015 (J507) E7018-A1 (11)*序号钢材牌号选用焊材型号标注方法焊条电弧焊埋弧自动焊电渣焊熔化极气体保护焊钨极氩弧焊焊条焊丝焊剂焊丝焊剂焊丝保护气体焊丝49 14MnMoVg13MnNiMoNb(R )DIWA353(BHW35)20MnMoNb+Q235A20(g,G,R)E50 E5015(J507)H08MnAHJ350SJ101(22)*H08Mn2Si(A)HJ431H08Mn2Si(A)TWE-711(E71T-1)CO2Ar+CO2H08Mn2Si(A)50 14MnMoVg13MnNiMoNb(R )DIWA353(BHW35)20MnMoNb+16Mn(R)H10Mn2 H10MnMo(A)51 15CrMo(R,G)13CrMo44SA387Gr12CL2+20(g,G,R)H08MnAH08Mn2Si(A)MGS-50TWE-711(E71T-1)52 Cr5Mo15CrMo(R,G)SA387Gr12CL 2+16Mn(R )H10Mn2 H10MnMo(A) HJ431H08Mn2Si(A)序号钢材牌号选用焊材型号标注方法焊条电弧焊埋弧自动焊电渣焊熔化极气体保护焊钨极氩弧焊焊条焊丝焊剂焊丝焊剂焊丝保护气体焊丝53 P355GH(19Mn6)+WB36(15NiCuMoNb5) E50E5015(J507)H08MnMo(A)HJ350SJ101(22)*H08Mn2SiMo(A)CO2Ar+ CO2H08MnMo(A)H08Mn2SiMo(A)54 14MnMoVg14MnMoVNig13MnNiMoNb(R)DIWA353(BHW35)+20MnMoE55E5515-G(J557)H08MnMo(A)H08Mn2SiMo(A)H08MnMo(A)H08Mn2SiMo(A)55 14MnMoVg+15MnV(g,R) H10Mn2Mo(A) HJ431 H08Mn2SiMo(A) H08MnMo(A)H08Mn2SiMo(A)56 DIWA353(BHW35)+WB36(15NiCuMoNb5) E60 E6015-D1(J607)H08Mn2Mo(A) H08Mn2SiMo(A)H08Mn2Mo(A)H08Mn2SiMo(A)57 14MnMoVg+15CrMo(R,G)13CrMo44SA387Gr12CL2E55-B2 E5515-B2(R307) H13CrMo(A) H13CrMo(A) HJ431H08CrMnSiMo(A)H13CrMo(A)H08CrMnSiMo(A)序号钢材牌号选用焊材型号标注方法焊条电弧焊埋弧自动焊电渣焊熔化极气体保护焊钨极氩弧焊焊条焊丝焊剂焊丝焊剂焊丝保护气体焊丝58 12Cr1MoV(G)+15CrMo(R,G)13CrMo44SA335P12E55-B2 E5515-B2(R307)EB2HJ350SJ101(22)*H08CrMnSiMo(A)MGS-1CMCO2Ar+ CO2H08CrMnSiMo(A)H08CrMo(A)TGS-1CM59 12Cr1MoV(G)+12Cr2MoWVTiB(钢102) E55-B2-VE5515-B2-V(R317)H08CrMnSiMoV(A)H08CrMnSiMoV(A)H08CrMoV(A)60 12Cr1MoV(G)+21/4Cr1MoSA335P22SA213T22H08CrMoV(A) HJ35061 12Cr1MoV(G)+SA213T2362奥氏体 +不锈钢碳钢ENi(16)*E309MoE310(Mo)ENiCrFe-2ENiCrFe-3WELDC182Sanicro71(16)*E309Mo-16E310(Mo)ERNiCr-3WELTIG82Sanicro72HP(16)*H1Cr24Ni13H0Cr26Ni21ER309MoER31063 低合金钢64 耐热钢65 铁素体及马氏体不锈钢锈焊接材料选用表中的注解(1) E4303(J422)焊条只适用于第一类压力容器中的非重要结构件.(2)序号2-3项钢号工件如果焊后需进行正火温度范围内热加工时，埋弧自动焊选用H10Mn2焊丝。
焊接材料选用
焊接材料选用1．焊接材料应根据钢材的化学成分、力学性能、使用工况条件和焊接工艺评定的结果选用。
1.1同种钢焊接材料的选用应符合以下基本条件:a)熔敷金属的化学成分、力学性能应与母材相当。
b)焊接工艺性能良好。
1.2异种钢焊接接头的焊接材料选则宜采用低匹配原则，即不同强度钢材之间焊接，其焊接材料选适于低强度侧钢材的。
1.2.1 A类异种钢焊接接头，选用焊接材料应保证熔敷金属的抗拉强度不低于强度较低一侧母材标准规定的下限值。
1.2.2 B类及B类与A类组成的异种钢焊接接头，宜选用合金成分与较低一侧钢材相匹配或介于两侧钡材之间的焊接材料。
1.2.3 C一工、C- II及其与A, B类组成的异种钢焊接接头可以选用合金含量较低侧钢材匹配的焊接材料，也可选用奥氏体型或镍基焊接材料。
1.2.4与C--III组成的异种钢焊接接头，选用焊接材料应保证焊缝金属的抗裂性能和力学性能。
焊接材料的选用应符合下列规定:a)当设计温度不超过425℃时，可采用Cr, Ni含量较奥氏体型母材高的奥氏体型焊接材料。
b)当设计温度高于425℃时，应采用镍基焊接材料。
c)两侧为同种钢材，应选用同质焊接材料。
在实际条件无法实施选用同质焊接材料时，可选用优于钢材性能的异质焊接材料。
1.3焊接材料的存放、管理应符合JB/T 3223的规定。
焊条在施工现场的工地二级库存放不宜超过半年。
如对焊接材料的质量产生怀疑，应重新做出鉴定，符合质量要求时方可使用。
1.4焊条、焊剂在使用前应按照其说明书的要求进行烘焙，重复烘焙不应超过两次。
焊接重要部件的焊条，使用时应装入温度为80C℃-110℃的专用保温筒内，随用随取。
1.5焊丝在使用前应清除锈、垢、油污。
坡口制备及组对要求。

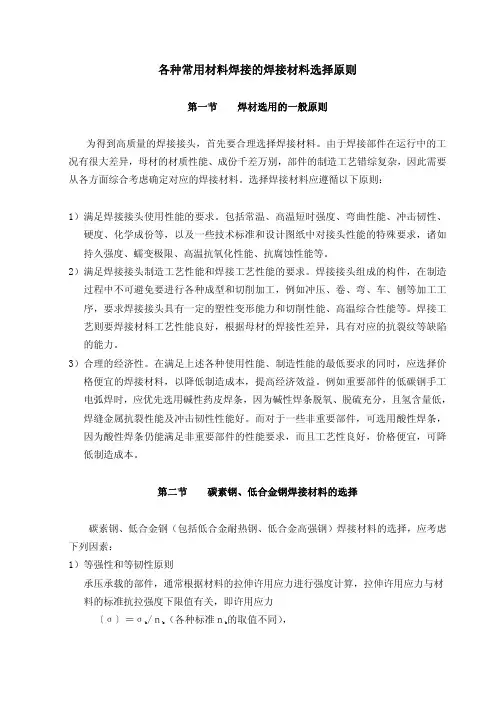

各种常用材料的焊接的焊接材料选择原则
存在回火脆性现象，用这两种焊丝焊接 20#或 16Mn时应选用高硅、高锰焊剂HJ431。通 过高锰高硅与金属的冶金反应，使焊接熔池增硅，焊缝金属中一定量的硅含量，有利焊 缝金属脱氧过程防止气孔产生。选择焊接材料还应考虑不同焊接方法的冶金特点，例如 熔化极气体保护焊，保护气体为CO2或CO2+Ar。焊接过程不存在药皮或焊剂与金属间的冶 金反应,会存在CO2与金属元素反应形成金属氧化物FeO,这样焊丝中必须含有适当的硅、 锰进行还原反应达到脱氧目的以保证获得致密的焊缝组织。而钨极氩弧焊过程，不存在 氧化还原反应，填充焊丝和母材实际上是重熔过程，因此氩弧焊丝必须充分脱氧，不宜 采用沸腾钢材料，否则在焊缝中会产生气孔，应采取镇静钢，这样也不需要焊丝中有一 定的Si、Mn含量。例如 15CrMo耐热钢采用氩弧焊应选择H08CrMo焊丝，而熔化极气体保 护焊应选用H08CrMnSiMo焊丝。
第三节 奥氏体不锈钢的焊接材料选择
焊接材料与母材等强原则对奥氏体不锈钢并不完全适用，奥氏体不锈钢如用于耐蚀 工况，对强度无具体要求，主要考虑焊缝的抗腐蚀性能。如用于高温高压工况，短时工 作则要求具有一定的高温短时强度，长期工作则要保证焊缝金属有足够的持久强度和蠕 变极限，例如：SA213-TP304H 管子用于高压高温工况，则需选用 E308H 焊接材料。
奥氏体不锈钢焊接，选择焊接材料更主要考虑熔敷金属的化学成份应与母材成份相 当，只要焊接材料的熔敷金属的化学成份与母材相当，此焊缝金属的使用性能就能与母 材相当，包括力学性能抗蚀性等，特别要注意制造技术条件或图纸对抗腐蚀性能的特殊 要求。为防止焊接过程产生晶间裂纹最好选用低碳（超低碳），含Ti、Nb的不锈钢焊接 材料。焊条药皮中或焊剂中如SO2含量过高就不适用含镍高的奥氏体钢的焊接。为防止焊 缝热裂纹（凝固裂纹），应控制P、S、Sb、Sn杂质的含量，尽可能避免焊缝金属生成单 相奥氏体组织。

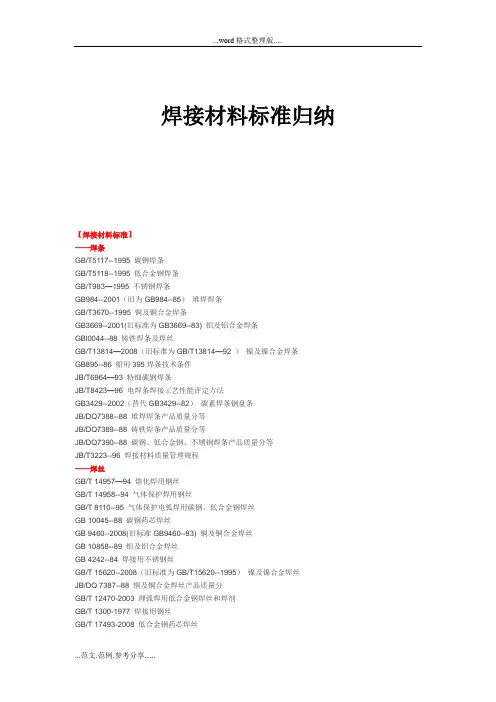

焊接材料标准汇总
焊接材料标准归纳【焊接材料标准】——焊条GB/T5117--1995 碳钢焊条GB/T5118--1995 低合金钢焊条GB/T983—1995 不锈钢焊条GB984--2001（旧为GB984--85）堆焊焊条GB/T3670--1995 铜及铜合金焊条GB3669--2001(旧标准为GB3669--83) 铝及铝合金焊条GBl0044--88 铸铁焊条及焊丝GB/T13814—2008（旧标准为GB/T13814—92 ）镍及镍合金焊条GB895--86 船用395焊条技术条件JB/T6964—93 特细碳钢焊条JB/T8423—96 电焊条焊接工艺性能评定方法GB3429--2002（替代GB3429--82）碳素焊条钢盘条JB/DQ7388--88 堆焊焊条产品质量分等JB/DQ7389--88 铸铁焊条产品质量分等JB/DQ7390--88 碳钢、低合金钢、不锈钢焊条产品质量分等JB/T3223--96 焊接材料质量管理规程——焊丝GB/T 14957—94 熔化焊用钢丝GB/T 14958--94 气体保护焊用钢丝GB/T 8110--95 气体保护电弧焊用碳钢、低合金钢焊丝GB 10045--88 碳钢药芯焊丝GB 9460--2008(旧标准GB9460--83) 铜及铜合金焊丝GB 10858--89 铝及铝合金焊丝GB 4242--84 焊接用不锈钢丝GB/T 15620--2008（旧标准为GB/T15620--1995）镍及镍合金焊丝JB/DQ 7387--88 铜及铜合金焊丝产品质量分GB/T 12470-2003 埋弧焊用低合金钢焊丝和焊剂GB/T 1300-1977 焊接用钢丝GB/T 17493-2008 低合金钢药芯焊丝GB/T 17853-1999 不锈钢药芯焊丝GB/T 4241-2006 焊接用不锈钢盘条GB/T 10044 铸铁焊条及焊丝JB∕T 4747-2007 承压设备用气体保护电弧焊钢焊丝——焊剂GB5293--1999 （旧为GB5293--85）碳素钢埋弧焊用焊剂GBl2470--90 低合金钢埋弧焊焊剂——钎料、钎剂GB/T6208--1995 钎料型号表示方法GBl0859---89 镍基钎料GBl0046--88 银基钎料GB/T6418--93 铜基钎料GB/T13815--92 铝基钎料GB/T13679--92 锰基钎料JB/T6045--92 硬钎焊用钎剂GB4906--85 电子器件用金、银及其合金钎焊料GB3131--88 锡铅焊料GB8012--87 铸造锡铅焊料【焊接用气体】GB6052--85 工业液体二氧化碳GB4842--84 氩气GB4844--84 氮气GB7445--87 氢气GB3863--83 工业用气态氧GB3864--83 工业用气态氮GB6819--86 溶解乙炔GBlll74--89 液化石油气GBl0624--89 高纯氩GBl0665--89 电石HG3728-2004焊接用混合气体Ar-CO2【其它】GB12174--90 碳弧气刨用碳棒【焊接质量试验及检验标准】——钢材试验GBl954--80 镍铬奥氏体不锈钢铁素体含量测定方法GB6803--86 铁素体钢的无塑性转变温度落锤试验方法G132971--82 碳素钢和低合金钢断口试验方法——焊接性试验GB4675.1--84 焊接性试验斜Y型坡口焊接裂纹试验方法GB4675.2—84 焊接性试验搭接接头(CTS)焊接裂纹试验方法GB4675.3--84 焊接性试验T型接头焊接裂纹试验方法GB4675.4--84 焊接性试验压板对接(FISCO)焊接裂纹试验方法GB4675.5—84 焊接热影响区最高硬度试验方法GB9447--88 焊接接头疲劳裂纹扩展速率试验方法GB/T13817--92 对接接头刚性拘束焊接裂纹试验方法GB2358--80 裂纹张开位移(COD)试验方法GB7032--86 T型角焊接头弯曲试验方法GB9446--88 焊接用插销冷裂纹试验方法GB4909.12—85 裸电线试验方法镀层可焊性试验焊球法GB2424.17--82 电工电子产品基本环境试验规程锡焊导则GB4074.26—83 漆包线试验方法焊锡试验JB/ZQ3690 钢板可焊性试验方法SJl798--81 印制板可焊性测试方法——力学性能试验中国GB2649--89 焊接接头机械性能试验取样方法GB2650--89 焊接接头冲击试验方法GB2651—89 焊接接头拉伸试验方法GB2652—89 焊缝及熔敷金属拉伸试验方法GB2653--89 焊接接头弯曲及压扁试验方法JB/T 4291-1999 焊接接头裂纹张开位移(COD) 试验方法GB2654--89 焊接接头及堆焊金属硬度试验方法GB2655--89 焊接接头应变时敏感性试验方法GB2656--81 焊接接头和焊缝金属的疲劳试验方法——焊接材料试验GB3731--83 涂料焊条效率、金属回收率和熔敷系数的测定GB/T3965--1995 熔敷金属中扩散氢测定方法——焊接检验GB/T12604.1--90 无损检测术语超声检测GB/T12604.2--90 无损检测术语射线检测GB/T12604.3--90 无损检测术语渗透检测GB/T12604.4--90 无损检测术语声发射检测GB/T12604.5--90 无损检测术语磁粉检测GB/T12604.6--90 无损检测术语涡流检测GB5618--85 线型象质计GB3323--87 钢熔化焊对接接头射线照相和质量分级GB/T12605--90 钢管环缝熔化焊对接接头射线透照工艺和质量分级GB/T14693--93 焊缝无损检测符号GBll343--89 接触式超声斜射探伤方法GBll345--89 钢焊缝手工超声波探伤方法和探伤结果的分级GBll344--89 接触式超声波脉冲回波法测厚GB2970--82 中厚钢板超声波探伤方法JBll52--81 锅炉和钢制压力容器对接焊缝超声波探伤GB/T15830—1995 钢制管道对接环缝超声波探伤方法和检验结果的分级GB827--80 船体焊缝超声波探伤GBl0866--89 锅炉受压元件焊接接头金相和断口检验方法GBll809---89 核燃料棒焊缝金相检验JB/T9215--1999 控制射线照相图像质量的方法JB/T9216--1999 控制渗透探伤材料质量的方法JB/T9217--1999 射线照相探伤方法JB/T9218--1999 渗透探伤方法JB3965--85 钢制压力容器磁粉探伤EJ187--80 磁粉探伤标准JB/T6061--92 焊缝磁粉检验方法和缺陷磁痕的分级JB/T6062--92 焊缝渗透检验方法和缺陷迹痕的分缀EJl86---80 着色探伤标准JB/ZQ3692 焊接熔透量的钻孔检验方法JB/ZQ3693 钢焊缝内部缺陷的破断试验方法GBll373--89 热喷涂涂层厚度的无损检测方法EJ188--80 焊缝真空盒检漏操作规程JBl612--82 锅炉水压试验技术条件GB9251--88 气瓶水压试验方法GB9252--88 气瓶疲劳试验方法GBl2135---89 气瓶定期检查站技术条件GBl2137--89 气瓶密封性试验方法GBll639--89 溶解乙炔气瓶多孔填料技术指标测定方法GB7446--87 氢气检验方法GB4843--84 氩气检验方法GB4845--84 氮气检验方法JB4730—94 压力容器无损检测DL/T820-2002 管道焊接接头超声波检验技术规程DL/T821-2002 钢制承压管道对接焊接接头射线检验技术规程DL/T541-94 钢熔化焊角焊缝射线照相方法和质量分级JB4744—2000 钢制压力容器产品焊接试板的力学性能检验——焊接质量GB6416--86 影响钢熔化焊接头质量的技术因素GB6417--86 金属熔化焊焊缝缺陷分类及说明TJl2．1--81 建筑机械焊接质量规定JB/T6043--92 金属电阻焊接接头缺陷分类JB/ZQ3679 焊接部位的质量JB/ZQ3680 焊缝外观质量JB/TQ330--83 通风机焊接质量检验GB999--82 船体焊缝表面质量检验方法A-4 焊接方法及工艺标准GBl2219--90 钢筋气压焊GBll373--89 热喷涂金属件表面预处理通则JB/Z261--86 钨极惰性气体保护焊工艺方法JB/Z286--87 二氧化碳气体保护焊工艺规程JB/ZQ3687 手工电弧焊的焊接规范SDZ019--85 焊接通用技术条件J134251—86 摩擦焊通用技术条件ZBJ59002.1--88 热切割方法和分类ZBJ59002.2--88 热切割术语和定义ZBJ59002.3--88 热切割气割质量和尺寸偏差ZBJ59002.4—88 热切割等离子弧切割质量和尺寸偏差ZBJ59002.5--88 热切割气割表面质量样板JB/ZQ3688 钢板的自动切割ZBK540339--90 汽轮机铸钢件补焊技术条件NJ431—86 灰铸铁件缺陷焊补技术条件GBll630--89 三级铸钢锚链补焊技术条件GB/Z66--87 铜极金属极电弧焊JB/TQ368—84 泵用铸钢件焊补JB/TQ369---84 泵用铸铁件焊补HB/Z5l34--79 结构钢和不锈钢熔焊工艺JB/T6963—93 钢制件熔化焊工艺评定JB4708--2000 钢制压力容器焊接工艺评定JB4709—2000 钢制压力容器焊接规程DL/T752-2001 火力发电厂异种钢焊接技术规程DL/T819-2002 火力发电厂焊接热处理技术规程DL/T868-2004 焊接工艺评定规程DL/T869—2004 火力发电厂焊接技术规程【焊接设备标准中国】GB2900-22--85 电工名词术语电焊机GB8118--87 电弧焊机通用技术条件GB8366--87 电阻焊机通用技术条件GBl0249--88 电焊机型号编制方法GBl0977--89 摩擦焊机GB/T13164--91 埋弧焊机ZBJ64001--87 TIG焊焊炬技术条件ZBJ64003--87 弧焊整流器ZBJ64004188 MIG／MAG弧焊机ZBJ64005--88 电阻焊机控制器通用技术条件ZBJ64006--88 弧焊变压器ZBJ64008--88 电阻焊机变压器通用技术条件ZBJ64009--88 钨极惰性气体保护弧焊机(TIG焊机)技术条件ZBJ64016--89 MIG／MAG焊枪技术条件ZBJ64021—89 送丝装置技术条件ZBJ64022--89 引弧装置技术条件ZBJ64023--89 固定式点凸焊机JB5249--91 移动式点焊机JB5250--91 缝焊机ZBJ33002--90 焊接变位机ZBJ33003--90 焊接滚轮架JB5251--91 固定式对焊机JB685--92 直流弧焊发电机JB/DQ5593.1—90 电焊机产品质量分等总则JB/DQ5593.2--90 电焊机产品质量分等弧焊变压器．JB/DQ5593.3--90 电焊机产品质量分等便携式弧焊变压器JB/DQ5593.4--90 电焊机产品质量分等弧焊整流器JB/DQ5593.5--90 电焊机产品质量分等MIG／MAG弧焊机JB/DQ5593.6--90 电焊机产品质量分等TIG焊机JB/DQ5593.7--90 电焊机产品质量分等原动机弧焊发电机组JB/DQ5593.8--90 电焊机产品质量分等TIG焊焊炬JB/DQ5593.9--90 电焊机产品质量分等电焊机冷却用风机JB/DQ5593.10-90 电焊机产品质量分等MIG／MAG焊焊枪JB/DQ5593.11-90 电焊机产品质量分等电阻焊机控制器JB/DQ5593.12-90 电焊机产品质量分等摩擦焊机JB/Z152--81 电焊机系列型谱JB2751--80 等离子弧切割机JBJ33001—87 小车式火焰切割机JBl0860--89 快速割嘴GB5110--85 射吸式割炬JB/T5102--91 坐标式气割机JB5101--91 气割机用割炬JB6104--92 摇臂仿形气割机GB5107--85 焊接和气割用软管接头【焊接安全与卫生标准】GB9448—88 焊接与切割安全GBl0235--88 弧焊变压器防触电装置GB8197--87 防护屏安全要求GBl2011--89 绝缘皮鞋【焊工培训与考试标准】GB6419--86 潜水焊工考试规则JJl2.2--87 焊工技术考试规程EJ/Z3--78 焊工培训及考试规程DL/T679--1999 焊工技术考核规程JB/TQ338--84 通风机电焊工考核标准GB/T15169--94 钢熔化焊手焊工资格考试方法SDZ009--84 手工电弧焊及埋弧焊焊工考试规则JBll52--88 机械部焊工技术等级标准GS Z6002 特种设备焊接操作人员考核细则。
焊材选择标准2006-0424
预览：焊接材料选用表中的注解去(1) E4303(J422)焊条只适用于第一类压力容器中的非重要结构件.(2) 序号2-3项钢号工件如果焊后需进行正火温度范围内热加工时，埋弧自动焊选用H10Mn2焊丝。
(3) SJ101烧结焊剂可用于序号5-7项钢号工件壳体纵、环缝窄间隙埋弧自动焊。
(4) E5515-G(J557) 焊条适用于焊后需进行正火温度范围内热加工的5项钢号的工件。
(5) 序号5项钢号工件如果焊后需进行正火温度范围内热加工时，埋弧自动焊焊丝选用H08MnMoA焊丝；序号5-6项钢号当工件板厚≥60mm时，电渣焊选用H10Mn2MoA焊丝。
(6) 序号6-7项，9项钢号工件，如果焊后需进行正火温度范围内热加工时，手弧焊选用E6015-D1(J607)焊条，埋弧自动焊选用H08Mn2MoA焊丝。
(7) 序号11项钢号工件如果焊后需进行正火温度范围内热加工时，手弧焊应选用E7015-D2(J707)焊条，埋弧自动焊选用H08Mn2NiMoA焊丝，电渣焊选用焊丝原则：当壳体进行正火＋回火热处理时选用H10Mn2NiMoA焊丝当壳体进行淬火＋回火热处理时选用H10Mn2MoA焊丝(8) 序号13项钢号工件，如果焊后需进行正火温度范围内热加工时，手弧焊应选用E7015-G(J707Ni)焊条，埋弧自动焊选用H10Mn2NiMoA焊丝。
(9) E7015-G(J707Ni)焊条亦适用于低温容器和要求冲击韧性高的重要结构。
(10) ER70S-B2L、ER80S-B3L焊丝分别用于序号15项和序号18项(SA213T22除外)钢号工件的手工氩弧焊打底。
(11) E7018-A1(AWS)焊条用于300MW、600 MW锅炉气包筒体纵、环缝手弧焊封底及气包筒体与下降管的焊接。
（12）当工件不能进行预热时可选用E309Mo-16(A312)焊条。
（13）对0Cr13钢产品若要求高耐蚀性时，可选用E309Mo-16(A312)焊条。
焊接材料的选用标准
焊接材料的选用1、本标准适用于锅炉、压力容器焊材的选用2、引用标准GB324-88《焊缝符号表示法》GB985-88《气焊、手工电弧焊及气体保护焊焊缝坡口的基本形式与尺寸》GB986-88《埋弧焊焊缝坡口的基本形式和尺寸》3、焊接材料的选择3.1.焊条的选择原则3.1.1考虑母材的机械性能和化学成分（常见化学成分和焊缝金属机械参见表）1、普通结构钢的焊接，通常要求焊缝金属与母材等强度，应选用抗拉强度等于或稍高于母材的焊条2、对于合金结构钢，通常要求焊缝金属的主要成分与母材金属相同或者相近。
3、当母材中C及S、P等元素含量偏高时，焊缝金属容易产生裂纹，应选用抗裂性能好的低氢型焊材。
⑴低碳钢或低合金高强钢的焊接应根据钢材的抗拉强度来选择等强或稍高强度的焊材。
⑵耐热钢或不锈钢的焊接，应选用熔敷金属化学成分与母材相同或相近的焊条⑶异种钢焊接材料的选择比较复杂，选择时应遵循以下一般原则：①组织基本类似，强度等级不同的钢之间的焊接，最好选用抗拉强度介于被焊材料之间的折中焊条。
②碳钢、低碳钢、耐热钢与奥氏体钢焊接，如果产品工作温度较低，选用Cr25Ni13型不锈钢填充金属。
③碳钢与耐热钢焊接4应选用E5015型焊条。
3.1.2考虑焊件的结构复杂程度和刚性⑴形状复杂、结构刚性大以及厚度大的焊件必须采用抗裂性能较好的低氢焊条⑵考虑焊件的工作条件，包括载荷、介质和温度等，选用相应的能满足使用要求的焊条，如高温条件下工作的焊件应选择耐热钢焊条，接触腐蚀介质的焊条应选择不锈钢焊条，承受动载或冲击载荷的焊件应选择强度较高、塑性和韧性较高的低氢型焊条。
在没有规定的情况下，一般受压件选择碱性焊条，结构件选择酸性焊条，对于同一强度级别或同一化学成分的焊条，碱性焊条可代替酸性焊条，强度略低的焊条，但不得反代。
3.1.4考虑改善焊工劳动条件，提高劳动生产率，经济合理性等方面在酸性焊条和碱性焊条都可满足性能的要求时，应尽量采用酸性焊条，在使用性能相同的基础上选择价格较低的焊条。
焊接材料选用标准
H12CrMnSiMoV
HJ431
H08CrMnSiMoV
MGS-2CM
H08CrMoV
H08CrMnSiMoV
41
13CrMoV42
42
21/4Cr-1Mo
E60-B3
E6015-B3
(R407)
CMB-105
H08Cr3MoMnA
EB3
HJ350
+HJ250
(1:1)
H08Cr3MoMnA
E310Mo
E310Mo-16
(A412)
H0Cr26Ni21
ER310
89
SA213TP310S
90
SA240TP310S
91
阀门密封面堆焊
工作温度
EDCrNi-A
EDCrNi-A-15
(D547)
570℃以下
92
600℃以下
EDCrNi-B
EDCrNi-B-15
(D547Mo)
93
650℃以下
EDCoCr-A
ER316L
HJ260
H00Cr19Ni12Mo2
ER316L
77
SA213TP316L
78
SA240TP316L
79
0Cr19Ni13Mo3
E317
E317-16
(A242)
H0Cr20Ni14Mo3
ER317
H0Cr20Ni14Mo3
ER317
80
SA213TP317
81
SA240TP317
82
哈尔滨锅炉厂
有限责任公司
企业标准
标准号
1999-0424
焊接材料选用标准
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
焊材选用标准
集团标准化小组：[VVOPPT-JOPP28-JPPTL98-LOPPNN]
焊接材料选用标准2006-0424(代替1999-0424)
焊接材料选用表中的注解
(1) E4303(J422)焊条只适用于第一类压力容器中的非重要结构件.
(2)序号2-3项钢号工件如果焊后需进行正火温度范围内热加工时，埋弧自动焊选用
H10Mn2焊丝。
(3)SJ101烧结焊剂可用于序号5-7项钢号工件壳体纵、环缝窄间隙埋弧自动焊。
(4)E5515-G(J557) 焊条适用于焊后需进行正火温度范围内热加工的5项钢号的工
件。
(5)序号5项钢号工件如果焊后需进行正火温度范围内热加工时，埋弧自动焊焊丝选
用H08MnMoA焊丝；序号5-6项钢号当工件板厚≥60mm时，电渣焊选用H10Mn2MoA 焊丝。
(6)序号6-7项，9项钢号工件，如果焊后需进行正火温度范围内热加工时，手弧焊选
用E6015-D1(J607)焊条，埋弧自动焊选用H08Mn2MoA焊丝。
(7)序号11项钢号工件如果焊后需进行正火温度范围内热加工时，手弧焊应选用
E7015-D2(J707)焊条，埋弧自动焊选用H08Mn2NiMoA焊丝，电渣焊选用焊丝原则：
当壳体进行正火＋回火热处理时选用H10Mn2NiMoA焊丝
当壳体进行淬火＋回火热处理时选用H10Mn2MoA焊丝
(8)序号13项钢号工件，如果焊后需进行正火温度范围内热加工时，手弧焊应选用
E7015-G(J707Ni)焊条，埋弧自动焊选用H10Mn2NiMoA焊丝。
(9)E7015-G(J707Ni)焊条亦适用于低温容器和要求冲击韧性高的重要结构。
(10)ER70S-B2L、ER80S-B3L焊丝分别用于序号15项和序号18项(SA213T22除外)
钢号工件的手工氩弧焊打底。
(11)E7018-A1(AWS)焊条用于300MW、600 MW锅炉气包筒体纵、环缝手弧焊封底及
气包筒体与下降管的焊接。
（12）当工件不能进行预热时可选用E309Mo-16(A312)焊条。
（13）对0Cr13钢产品若要求高耐蚀性时，可选用E309Mo-16(A312)焊条。
（14）对于工作温度650℃以下密封面堆焊层硬度要求HRC≥40时，选用EDCoCr-A-03(D802)焊条。
当硬度要求HRC≥44时，选用EDCoCr-B-03(D812)焊条，硬度要求HRC≥53时，选用EDCoCr-C-03(D822)焊条。
（15）对于TA2、TA3钛材产品，一般应选用比母材具有较高纯度的钛焊丝，可分别选用HTA1、HTA2焊丝。
（16）镍基合金焊材（ENi）适用于奥氏体不锈钢与低合金钢、耐热钢和铁素体及马体不锈钢接头受压且工作温度超过315℃的焊接接头以及重要受压部件的焊接接头。
（17）序号26-27项中焊材带（H）者，仅适用于母材带（H）的钢种。
（18）序号7、11、13项钢号焊后经正火温度范围内热加工＋消除应力热处理的300MW、600MW锅炉锅筒及厚壁容器卷制筒体纵缝埋弧自动焊选用
H15Mn2Ni1MoE焊丝。
（19）序号7、11项钢号焊后经正火温度范围内热加工＋消除应力热处理的300MW、600MW锅炉锅筒及厚壁容器卷制筒体纵缝焊条电弧焊打底或封底选用E7015-
D2(J707)焊条。
(20)序号11、13项钢号焊后经正火温度范围内热加工＋消除应力热处理,壁厚≥90mm
的锅筒及容器卷制筒体纵缝电渣焊选用H15Mn2Ni1MoE焊丝。
（21）H08Mn2Mo、DMO-IG焊丝仅适用于序号12项钢号工件的手工氩弧焊打底。
（22）SJ101烧结焊剂可用于序号47－58项钢号工件窄间隙坡口或壳体与接管的埋弧自动焊。
（23）对于锅炉及压力容器等重要部件的焊接，应选用焊丝牌号尾部标有“A”,其硫、磷含量较低的优质焊丝。
例如：H08Mn2SiA；H08MnMoA；H08Mn2MoA；
H10Mn2NiMoA;H08CrMoA；H13CrMoA等。
（24）本标准列出的异种钢材焊接对应的焊接材料原则上适用于对接接头。
（25）本标准中各种材质对应焊接材料的选用是相对的，不是唯一的。
对于同牌号钢材由于厚度变化而强度的规定值的变化,及焊后热加工和消除应力热处理温度
范围变化引起强度值的变化，可根据不同厚度及强度的规定值及消除应力热处理温度范围变化引起强度值的变化，选择对应的焊接材料。
编制说明
根据我公司大量的焊接试验和焊接工艺评定及长时期的焊接生产积累的经验，编制了焊接材料选用标准。
本标准列出的各种钢材、各种焊接方法、各种热处理条件下对应的焊接材料牌号不是唯一的，而是应该优先考虑选用的，例如：16MnR焊条电弧焊，表中规定了一般情况下选用国产的E5015（J507）
焊条，并不说明国产的E5016（J506）焊条、美国ASME标准中的AWS E7015焊条及日本KOBE的LB52焊条不能使用。
尽管上述焊条工艺性能都和E5015(J507)焊条相当，但是我公司产品制造中，焊接16MnR选用E5015(J507)焊条原因是我公司16MnR钢焊条电弧焊的评定和试验以及焊接生产一直使用E5015(J507)焊条，而且E5015(J507)焊条性能良好、质量稳定、市场货源充足，能够满足焊接生产需求。
在表中某些同种牌号的钢材、同种焊接方法、列出了两种以上的焊接材料，并不意味着在焊接工艺中这些焊接材料可以互相代用，而应根据焊接和热加工中的不同条件及热处理类别，按表后的注解分别选用对应的焊接材料。
还以16MnR为例，焊条电弧焊时，当焊后不经过正火温度范围内的热加工时，应选用E5015(J507)焊条，而焊后进行热冲压、热卷、热校园等正火温度范围内的热加工时，应选用E5515-G
（J557）焊条；另外当埋弧焊时，表内列出了两种焊剂，如采用窄间隙焊以及深焊接坡口时，应选用SJ101焊剂，其它情况则选用HJ431焊剂。
表中焊接材料的选用也不是绝对的，因为许多低合金高强钢的强度指标是按钢板的厚度分等的，随着钢板的增厚，强度指标相应降低，有时同种钢材不同厚度的强度指标可能跨越两个强度级别，例如：
P355GH钢板，当厚度δ≤60mm时，强度指标σb=510～650(MPa);当板厚60mm＜δ≤100mm时，强度指标σb=490～630(MPa)，表中P355GH钢的焊条电弧焊选用
E5015(J507)焊条，因为E5015(J507)焊条的强度指标σb≥490MPa，这对于板厚δ＞60mm的P355GH焊条电弧焊是可以的，但对于厚度δ≤60mm的P355GH钢板，
E5015(J507)焊条焊接的焊缝不能保证熔敷金属的强度指标在σb=510～650(MPa)的范围内。
在选用焊材时还要考虑材料的供货状态，供货状态不同，强度级别相差较大。
表中列出的焊材适用于通用产品，当产品对焊接接头有特殊要求时，也应根据具体情况选择满足特殊性能要求的其它焊材。
表中列出的异种钢材焊接对应的焊接材料原则上适用于对接接头；对于异种钢材的角焊缝不完全适用，可根据相应技术条件对焊接接头性能的具体要求合理选用焊接材料。
