五金件来料检查标准

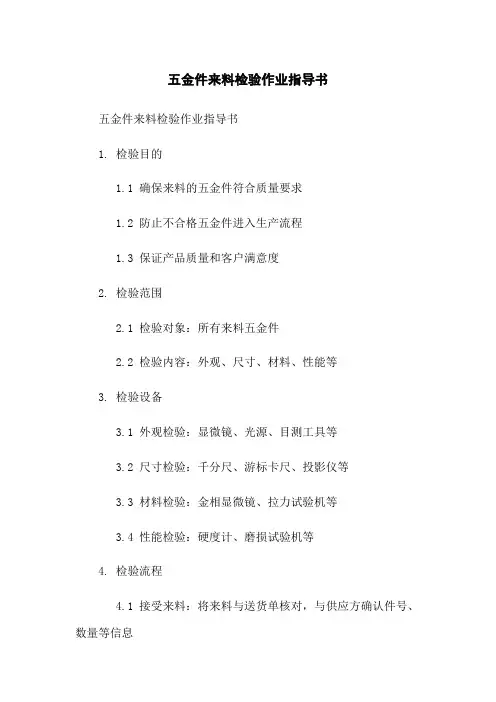

五金件来料检验作业指导书
五金件来料检验作业指导书五金件来料检验作业指导书1. 检验目的1.1 确保来料的五金件符合质量要求1.2 防止不合格五金件进入生产流程1.3 保证产品质量和客户满意度2. 检验范围2.1 检验对象：所有来料五金件2.2 检验内容：外观、尺寸、材料、性能等3. 检验设备3.1 外观检验：显微镜、光源、目测工具等3.2 尺寸检验：千分尺、游标卡尺、投影仪等3.3 材料检验：金相显微镜、拉力试验机等3.4 性能检验：硬度计、磨损试验机等4. 检验流程4.1 接受来料：将来料与送货单核对，与供应方确认件号、数量等信息4.2 外观检验：仔细观察五金件的外观，检查是否有划痕、变形、腐蚀等情况4.3 尺寸检验：使用相应的测量工具，检测五金件的长度、直径、孔径、精度等数据4.4 材料检验：对五金件的材料进行金相分析，确认材料是否符合要求4.5 性能检验：根据需求进行相应的性能测试，如硬度、强度、磨损等4.6 判定检验结果：根据标准规定，将检验结果分为合格、不合格和待定4.7 记录与报告：将检验结果记录在检验报告中，与供应方或相关部门共享5. 检验标准5.1 外观检验标准：参考图纸、样品或相关标准的外观要求5.2 尺寸检验标准：参考图纸所规定的尺寸公差范围5.3 材料检验标准：参考材料证书或相关材料标准5.4 性能检验标准：参考产品规格书或相关性能标准6. 不合格处理6.1 不合格品分类：严重不合格、可修复不合格、正常偏差6.2 不合格品处理流程：退回供应方、返工修复、报废等7. 相关附件- 检验报告表格- 供应方资质证书- 检验设备校准证书8. 法律名词及注释- 合格品：符合相关标准或规范要求，可以继续使用或投入流通的产品- 不合格品：不符合相关标准或规范要求的产品，不具备使用或流通条件- 严重不合格：不符合安全、质量或法律法规要求，严重影响产品性能或可靠性的不合格品- 可修复不合格：可以通过修复或改进等措施使其达到合格标准的不合格品- 正常偏差：由于生产工艺等原因，产品在一定范围内的尺寸、外观等方面的偏差，仍然属于可接受范围内的不合格品。
五金件检验标准
东莞市倍优电子有限公司塑胶件检验标准1、目的5.1.3检验单位代码对照表5.2检验依据MIL— STD- 105E LEVELZ 检验水准。
允收品质水平：CR致命缺陷）:AQL=0MA严重缺陷）：AQL=0.65MI（轻微缺陷）：AQL=1.0测试项目采用特殊检验S-2水准：AQL=1.5,收0退15.3检验项目与缺陷判定5.4.1.酒精擦拭试验a）测试规范及要求：用浓度为95-98%的酒精湿润棉布，以500g的力，每秒一次循环的频率来b）回擦于被测样品表面涂装处，擦拭长度大于5cm擦拭20次有丝印字体不可有变形与脱落现象，100次后喷涂不可露底。
5.4.2附着力测试①试验目的：测试阳极氧化层与基材之间的附着力。
②试验条件：A）用锋利刀片（刀锋角度为20°〜30°）在测试样本表面划5X 5个 1mM 1mml、网格，每一条划线应深及阳极氧化层的底材；用毛刷将测试区域的碎片刷干净；用粘附力（10 ± 1）N/25mm的胶带（NICHIBAN CT405AP-2胶纸）牢牢粘住被测试小网格，并用橡皮擦用力挤压胶带，赶走胶带与阳极氧化层之间的气泡，以加大胶带与被测区域的接触面积及力度（如气泡排出不干净，可以用指甲尖轻微擦拭气泡排出不干净位置）；用手抓住胶带一端，在60°方向，0.5s〜1s内扯下胶纸，试验一次,试验后再用5倍放大镜检查阳极氧化层的脱落情况。
B）最少样品数量：3PCS③操作方法：A）对待测阳极氧化层目检，外观无异常。
B）用锋利刀片（刀锋角度为20。
〜30°在测试样本表面划5X5个Immim 小网格C）用毛刷将测试区域的碎片刷干净将NICHIBAN CT405AP-24交带粘住被测试小格，并使用铅笔橡皮擦拭接触部位，以加强胶带与待测区之接触面积D静置（90 ±30）s后；用手抓住胶带的一端，在60°方向迅速扯下胶带。
E）检查阳极氧化层脱落状况。
五金原材来料检验标准
序号版本页次制定核准原材料来料检验标准确保满足客户和生产之需要。
1.0 目的为规范五金类材料检验作业，明确检验内容和要求，有效管制材料之质量，文件变更履历表修订日期修订内容制定日期：2019年8月1日持有单位：品质部批准审核制定文件编号：WI－QA－001文件版本：REV.1.0制定单位：品质部总页数6页2.0 范围适用于本公司所有产品的五金类材料的进料检验。
3.0 引用标准MIL-STD-105E正常检验单次抽样II类检验水平（适用于连续批的检查）。
项目分类及允收质量水平：MA ----- 主要项目：AQL=0.65；MI----- 次要项目：AQL=1.5。
测试项目采用特殊检验S-2水平：AQL=1.5，取0/1。
GB1800-79 标准公差数值4.0 流程4.1 检验流程包装检验 → 尺寸检验 → 试装检验 → 外观检验 → 测试项目试验5.0 定义5.1 A面：指物料的正前面、上面（在使用过程能直接看到的表面）；5.2 B面：指物料侧面（需将视线偏转45°~ 90°才能看到的四周边）；5.3 C面：指物料背面及底面（正常使用时看不到的背面及底面）。
5.4 硬度：材料抵抗硬的物体压入自己表面的能力。
5.5 极限强度：材料抵抗外力破坏作用的最大能力。
5.6 可焊性：材料表面吸附焊锡的性能。
6.0 不良缺陷定义6.1 色差：产品表面颜色与标准样品颜色有差异。
6.2 光泽度：产品表面光泽与标准样品光泽有差异。
6.3 手印：产品表面出现的手指印。
6.4 硬划痕：硬物磨擦造成产品表面严重划痕（用指甲刮有明显感觉）。
6.5 软划伤：没有深度的划痕（无手感）。
6.6 毛丝：产品表面出现细小的尘丝。
直径(mm)长度(mm)深度(mm)宽度(mm)距离(mm)面积(mm 2)数目(个)DLHWDSSN9.0 代码对照表10.0 检验标准10.1 说明10.1.1 当缺陷直径D<0.30mm 且不连续时,可不作为缺陷,数量不计。
五金来料检验标准

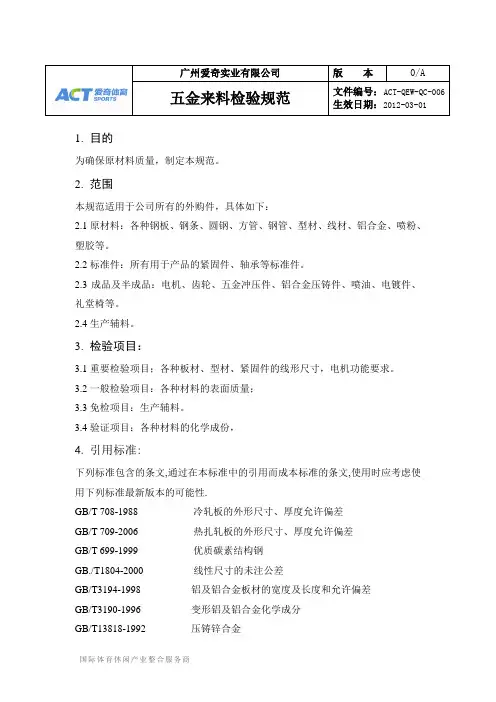

五金来料检验规范文件编号：ACT-QEW-QC-006生效日期：2012-03-011.目的为确保原材料质量，制定本规范。
2.范围本规范适用于公司所有的外购件，具体如下：2.1原材料：各种钢板、钢条、圆钢、方管、钢管、型材、线材、铝合金、喷粉、塑胶等。
2.2标准件：所有用于产品的紧固件、轴承等标准件。
2.3成品及半成品：电机、齿轮、五金冲压件、铝合金压铸件、喷油、电镀件、礼堂椅等。
2.4生产辅料。
3.检验项目：3.1重要检验项目；各种板材、型材、紧固件的线形尺寸，电机功能要求。
3.2一般检验项目：各种材料的表面质量；3.3免检项目：生产辅料。
3.4验证项目：各种材料的化学成份，4.引用标准:下列标准包含的条文,通过在本标准中的引用而成本标准的条文,使用时应考虑使用下列标准最新版本的可能性.GB/T 708-1988 冷轧板的外形尺寸、厚度允许偏差GB/T 709-2006 热扎轧板的外形尺寸、厚度允许偏差GB/T 699-1999 优质碳素结构钢GB./T1804-2000 线性尺寸的未注公差GB/T3194-1998 铝及铝合金板材的宽度及长度和允许偏差GB/T3190-1996 变形铝及铝合金化学成分GB/T13818-1992 压铸锌合金五金来料检验规范文件编号：ACT-QEW-QC-006生效日期：2012-03-01GB/T1220-1992 不锈钢棒GB/T 4226-1992 不锈钢冷加工钢棒GB/T 905-1994 冷拉圆钢GB/T818-2000 十字槽盘头螺钉GB/T819.1-2000 十字槽盘头螺钉第一部分：钢4.8级GB93-1987 弹垫圈的技术要求5.检验方式检验方式参照抽样计划作业指导书。
6．外购原材料的外形尺寸验收标准：6.1冷轧钢板验收6.1.1冷轧钢板尺寸偏差应符合GB./T 708-2006的要求:δ长宽1．0 1．2 1．5 2．0 2．5 3．01000 1500350015003500150040001500400015004000150040001100 1500350015003500150040001500400015004000150040001250 1500400015004000150040002000600020006000200060006.1.2 GB/T708-2006冷轧钢钢带厚度允收范围公称宽度公称厚度厚度允许偏差≤1500 >1500~2000>0.4~0.6 ±0.06 ±0.07 >0.6~0.8 ±0.07 ±0.08五金来料检验规范文件编号：ACT-QEW-QC-006生效日期：2012-03-01>0.8~1.0 ±0.08 ±0.09>1.0~1.2 ±0.09 ±0.10>1.20~1.60 ±0.11 ±0.11>1.60~2.0 ±0.13 ±0.13>2.0~2.5 ±0.15 ±0.15>2.5~3.0 ±0.17 ±0.17>3.0~4.0 ±0.19 ±0.19不锈钢冷轧钢板和钢带公称厚度及厚度厚度允收范围公称宽度厚度允许偏差公称厚度≤1000 >1000~2100>0.8~1.0 ±0.05 ±0.065>10~1.2 ±0.06 ±0.075>1.2~1.5 ±0.07 ±0.09>1.5~2.0 ±0.08 ±0.10>2.0~2.5 ±0.09 ±0.11>2.5~3.0 ±0.11 ±0.12>3.0~4.0 ±0.13 ±0.14>4.0~5.0 ±0.14 ±0.15>5.0~6.5 ±0.15 ±0.16>6.5~8.0 ±0.16 ±0.17冷拉元钢丝、方钢丝、六角钢丝尺寸允许偏差（GB/T 342-1997）五金来料检验规范文件编号：ACT-QEW-QC-006生效日期：2012-03-016.1.3 GB699-99钢材化学成份对照表:%C Si Mn P S Cr Ni0.05~0.24 0.17~0.37 0.35~0.65 ≤0.035 ≤0.035 ≤0.25 ≤0.25 6.1.4公司常用钢板宽度允收范围：程度判定宽允收严重致命≥1000-2000 0~+4 +4~+6 >+6或<0>2000 0~+8 +8~+10 >+10或<06.2线材的验收6.2.1冷拉圆钢按照GB/T 905-1994或按照定单和图纸的要求测量直径：钢材尺寸ф7 ф8 ф10 ф12偏差+0.04-0.03+0.04-0.03+0.04-0.05+0.04-0.056.2.2冷拔钢长度按照定单要求交货，偏差为-10~+20mm 6.3型材边长及厚度允收范围:五金来料检验规范文件编号：ACT-QEW-QC-006生效日期：2012-03-01尺寸(mm) 允收范围边长: ≤30>30~50>50~75>75±0.3 ±0.4 ±0.8% ±1%壁厚: ≤1 ±0.18>1~3 +15%-10>3 +12%-10 6.4铝合金板材的验收6.4.1铝合金板材的宽度及长度允许偏差宽度宽度允许偏差≤1000+5-3>1000~2000 +10 -56.4.2长度允许偏差:公称厚度≤4.0,长度允许偏差:+20/-56.4.3公司用铝材料化学成份对照表（参照GB3190-1996）牌号Cu Mg Mn Fe Si Zn TiLY10 3.9-4.5 0.15-0.3 0.3-0.5 0.2 0.25 0.10 0.15LY11 3.8-4.8 0.4-0.8 0.4-0.8 0.7 0.7 0.30 0.15LY12 3.8-4.9 1.2-1.8 0.3-0.9 0.5 0.5 0.30 0.15LY13 4.0-5.0 0.3-0.5 —0.6 0.7 0.60 0.156.4.4铝型材的外形尺寸依图纸验收.6.5 GB/T1804-2000,未注线性尺寸公差等级极根偏差如下表:公差等级尺寸公差0.5~3 >3~6 >6~30 >30~120 >120~400 >400~1000 >1000~2000 >2000~4000五金来料检验规范文件编号：ACT-QEW-QC-006生效日期：2012-03-01M(中等级) ±0.1 ±0.1 ±0.2 ±0.2 ±0.5 ±0.8 ±1.2 ±2.0 C(粗糙级) ±0.2 ±0.3 ±0.5 ±0.8 ±1.2 ±2.0 ±3.0 ±4.0 6.6其它材料工程部收集的相关标准。
五金原材料检验标准

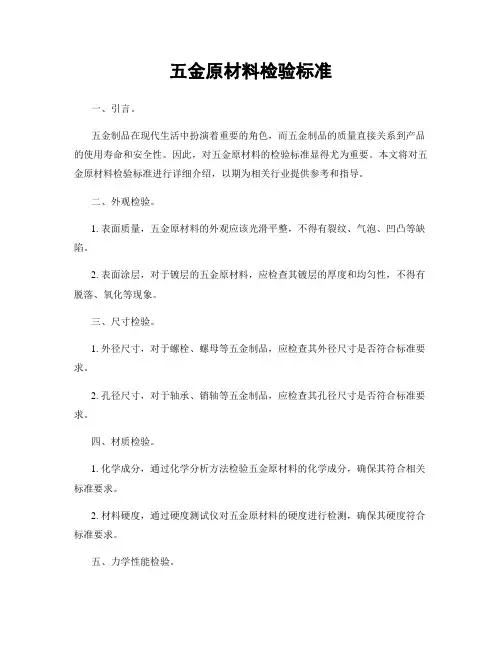

五金原材料检验标准
一、引言。
五金制品在现代生活中扮演着重要的角色，而五金制品的质量直接关系到产品的使用寿命和安全性。
因此，对五金原材料的检验标准显得尤为重要。
本文将对五金原材料检验标准进行详细介绍，以期为相关行业提供参考和指导。
二、外观检验。
1. 表面质量，五金原材料的外观应该光滑平整，不得有裂纹、气泡、凹凸等缺陷。
2. 表面涂层，对于镀层的五金原材料，应检查其镀层的厚度和均匀性，不得有脱落、氧化等现象。
三、尺寸检验。
1. 外径尺寸，对于螺栓、螺母等五金制品，应检查其外径尺寸是否符合标准要求。
2. 孔径尺寸，对于轴承、销轴等五金制品，应检查其孔径尺寸是否符合标准要求。
四、材质检验。
1. 化学成分，通过化学分析方法检验五金原材料的化学成分，确保其符合相关标准要求。
2. 材料硬度，通过硬度测试仪对五金原材料的硬度进行检测，确保其硬度符合标准要求。
五、力学性能检验。
1. 抗拉强度，通过拉伸试验对五金原材料的抗拉强度进行检测，确保其抗拉强度符合标准要求。
2. 屈服强度，通过压缩试验对五金原材料的屈服强度进行检测，确保其屈服强度符合标准要求。
六、耐腐蚀性检验。
1. 盐雾试验，通过盐雾试验对五金原材料的耐腐蚀性进行检测，确保其耐腐蚀性符合标准要求。
2. 化学腐蚀，通过化学腐蚀试验对五金原材料的耐腐蚀性进行检测，确保其耐腐蚀性符合标准要求。
五金件来料检验标准
五金件来料检验标准五金件是指以金属材料为原料，通过加工制造而成的各种金属零部件，广泛应用于机械设备、汽车、航空航天、家电等各个领域。
为了确保产品质量，保障产品的可靠性和稳定性，对五金件的来料进行检验是非常重要的。
本文将介绍五金件来料检验标准的相关内容。
一、外观检验。
1. 表面质量，检查五金件表面是否有明显的划痕、凹陷、氧化、锈蚀等缺陷。
2. 尺寸精度，使用尺、卡尺等工具进行测量，检查五金件的尺寸是否符合要求。
3. 几何形状，通过视觉检查或使用相关测量工具，检查五金件的几何形状是否符合设计要求。
二、化学成分检验。
1. 使用化学分析仪器对五金件的材料成分进行检测，确保其符合相关标准要求。
2. 检查五金件的硬度是否符合设计要求，以保证其使用性能。
三、力学性能检验。
1. 使用拉力试验机、冲击试验机等设备，对五金件的拉伸强度、屈服强度、冲击韧性等力学性能进行检验。
2. 检查五金件的螺纹连接、焊接等部位的强度和密封性能。
四、表面处理检验。
1. 对五金件的表面处理工艺进行检验，包括镀层、喷涂、阳极氧化等，确保其表面质量和耐腐蚀性能。
2. 检查五金件的表面粗糙度、光洁度等指标是否符合要求。
五、包装检验。
1. 检查五金件的包装是否完好，防止在运输过程中发生损坏。
2. 核对包装标识、标牌等信息是否准确清晰。
六、其他特殊要求检验。
根据具体的五金件产品特点和客户要求，可能还需要进行其他特殊要求的检验，如密封性能、耐磨性能、耐腐蚀性能等。
在进行五金件来料检验时，需要严格按照相关标准和技术要求进行操作，确保检验结果的准确性和可靠性。
同时，对于检验过程中发现的不合格品，应及时进行处理和反馈，以确保产品质量的稳定和可靠。
总之，五金件来料检验是保障产品质量的重要环节，只有严格按照标准要求进行检验，才能有效地提高产品质量，满足客户的需求，赢得市场的信赖。
希望本文所介绍的五金件来料检验标准能够为相关行业提供一些参考和帮助。
五金件来料检验规范
注意事项
1、严格按规格进行检测。 2、检测时，测量数据必须在规格标准的误差范围内。
图示
部品名称
电线
适用范围
防油线/屏蔽/铜线/丝包/纱包线等
第 23 页 共 27 页
目测
★
3、加工件平整光滑，边缘无毛刺；
目测
★
4、不能出现变形、影响安装等异常。
目测
★
外观
5、外观缺陷限度标准：
目测/
划伤（深度不刮手）：宽度≦0.15，累积长度≦10；
★
卡尺
杂点：直径≦0.3，个数≦5，间距≧50（直径≦0.1 不计）；；
6、锐角倒钝倒角按图加工；
目测
★
1、尺寸是否符合规格要求。
卡尺
文件名称
IQC 来料检验规范
文件编号 HY-SOP-*-*** 版本 D/0 制定部门 品质部
GB/T 2828.1-2012 正常检查一次抽样方案，一般检查水平Ⅱ进行(除特殊指定外); 抽样方案
AQL=0.01(CRI),AQL=0.25(MAJ),AQL=0.65(MIN)
检验项目
检验内容及要求
检验要求 不合格品缺陷分类 及工具 CR Ma Mi
1、检查包装及料盘外观，应无破损、变形、淋湿、散乱等现象； 目测
★
包装/标
2、内、外包装上必须有标识，标识上必须有物料码、供方名等
识
目测
★
内容；实物应与标识内容相符。；
1、表面无氧化、异物、锈蚀等；
目测
★
2、喷涂层、镀层或防锈层厚度Biblioteka 匀，涂层颜色与样品一致；★
2、无法检验的项目进行试装（螺纹、光幕外壳等）或与样品对
五金原材料来料检验规范
五金原材料来料检验规范一、引言五金原材料是制造五金产品的基础，其质量的优劣直接影响到最终产品的质量。
为了确保五金产品的质量稳定，并满足客户的需求，制定一套科学合理的五金原材料来料检验规范至关重要。
本规范旨在规范五金原材料的来料检验流程和标准，确保原材料的质量符合要求。
二、适用范围本规范适用于五金原材料的来料检验工作，包括金属材料、塑料材料、橡胶材料、电子元件等。
三、检验准备1.确定检验项目和标准：根据不同的五金材料和产品要求，确定需要检验的项目和相关标准。
2.确定检验设备和工具：检验设备和工具应满足相关标准和要求，并定期进行校准和维护。
3.制定检验记录表和报告格式：制定统一的检验记录表和报告格式，记录检验项目、结果和评定标准。
四、检验流程1.材料接收：接收进货材料时，检查货物的外包装是否完好无损，确认与送货单或合同的规格和数量相符。
2.外观检验：对原材料进行外观检验，包括表面是否有锈蚀、变色、划痕等缺陷。
3.尺寸检验：根据产品要求，对原材料的尺寸进行检验，包括长度、宽度、厚度等。
4.物理性能检验：根据产品要求，对原材料的物理性能进行检验，如强度、硬度、伸长率等。
5.化学成分检验：对金属原材料进行化学成分检验，如成分含量、杂质含量等。
6.试样制备：根据需要，制备原材料的试样，便于进一步的检验。
7.其他检验项目：根据不同的五金材料和产品要求，进行相应的特殊检验，如磁性、导电性等。
8.判定评定：根据检验结果和相关标准，评定原材料的合格与否，在检验报告中明确记录。
五、检验记录和报告1.检验记录：所有检验项目的结果应在检验记录表中详细记录，包括检验时间、检测人员、仪器设备、检验项目、检测结果等。
2.检验报告：合格的原材料应出具检验报告，报告中必须包含检验项目、结果和评定标准，并加盖企业公章。
六、不合格处理1.不合格品应做好标识，并及时通知供应商。
2.不合格品应进行分类和检讨，并进行原因分析，采取纠正措施防止问题再次发生。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
前后、壳/底部
段差0.8 mm以上0.8 mm以上 1.5 缝隙0.8 mm以上0.5 mm以上 1 变形度＞1.5% ＞1.5% 1
底座
缝隙0.8 mm以上0.8 mm以上 1 段差 1.0mm以上 1.0mm以上 1.5 变形度＞1.5% ＞1.5% 1
支架
缝隙0.8 mm以上0.8 mm以上 1 段差 1.0 mm以上 1.0mm以上 1.5 变形度＞1.5% ＞1.5% 1
9.可靠性试验
五金工件表面所做的喷油、喷粉、电镀处理和印刷文字均要做如下的验证：
9）1附着力试验
9）1.1试验工具
a.刀片
b.胶纸
推荐使用3M公司的型号为600的胶纸,或黏性与之相当的其它胶带.
c.橡皮擦
普通型，无特殊要求。
9）1.2试验方法
用刀片将被试验的表面划横、竖间隔为1.5mm的划痕各11条,共计100个方格。
将胶纸贴在方格上面并用橡皮擦把胶纸与被测面完全压紧，10~15秒内90°角迅速拉起胶带，连续5次。
* 注意点：划方格时，一定要将喷涂、电镀层完全划透。
9）1.3判定方法
划痕边缘及交点处部份脱漆，受影响区域＞10%判定为不良；印刷文字脱落线宽缺口＞线宽的2倍判定为不合格。
9）2耐酒精试验
9）2.1试验工具
a.砝码（重量1kg±5%，测试端的面积1cm²）
b.酒精（医用，浓度76.9%~81.4%）
c.棉布（医用纱布）
9）2.2试验方法
把酒精（约0.5ml）涂擦于需要测试的喷油、喷粉、电镀处理层或印刷文字表面，放置3分钟；将棉布包裹于砝码的测试头，并醮上酒精，把砝码放在需要测试的位置，以2秒钟一个往复的速度（行程30mm），摩擦30个来回。
9）2.3判定方法
喷油、喷粉、电镀处理层外观不能有脱漆、起泡、露底、变色等不良，印刷文字应清晰可辨。
9）3铅笔硬度试验
9）3.1试验工具
a.中华牌高级绘图铅笔，硬度为2H。
b.简易硬度试验装置（砝码重量1kg）
方格间隔1.5mm
c.细砂纸
普通型，用来磨铅笔芯。
9）3.2试验方法
a．削去铅笔木杆露出3mm铅芯，在细砂纸上画圆圈，将铅笔尖磨成平面，使边缘锐利，把铅笔装入硬度试验装置并固定牢固。
b．将被测面水平放置且固定牢固。
c．将试验装置放置在被测面，人工手推铅笔以5mm/s速度使笔芯沿涂层表面向前移动，移动距离15mm （按照下图）。
共计5次。
* 注意点：每推动1次要将铅笔的方向转动1次（换一个棱角）。
9）3.3判定方法
5次有4次没有划破表层，则判定合格。
备注：
1.当来料批量≥500pcs时，可靠性验证每批做5pcs，当来料批量＜500pcs时，可靠性验证每批
做3pcs。
2.可靠性验证试验样品必须全部合格，当可靠性验证不能通过时，则判定此批物料全部不合格，
不能使用。
10.物料的实际装配试验
10）1.当来料批量≥500pcs时，每个模号装配5pcs，当来料批量＜500pcs时，每个模号装配3pcs。
10）2.装配后的判定按照本标准的『8）7.组装后的成品的判定标准』进行。
11.物料的包装
11）1.包装要能够保证物料在正常的运输搬动过程中保护物料不被破坏。
11）2.每个包装的重量不能超过20kg。
11）3.包装上应明确标识（最少包含）物料的名称、料号、数量、生产批次、检查结果、供应商等信息。
11）4.报检时的包装应该完整无破损。
附：抽样计划。
