长虹液晶彩电总线调试进入方法
长虹彩电IC总线维修状态的进入(66种)25页word
分别按遥控器上红、绿、粉红色等“彩色”键进行翻页，按遥控器上“频道”增／减键对每页内显示各项参数进行翻项，按遥控器上“音量”增／减键改变每项参数大小。
3．退出维修调试状态：遥控关机一次或关总电源开关
注：进入维修总线数据调试状态后，不要按压遥控器上的会聚键，若不注意按了此键，请一定不要动遥控器上其他按键，特别是遥控器上“日历”键，再按一次“会聚”键，退出会聚调试状态。
2.松开“F”和“TV／AV”键，再逐步按遥控器上数字键“1、0、4、8四个键。若操作得
当，屏幕上将显示“M”字符。
3.出现“M”字符后，按“F”和“节目菜单”键（图像调整键），此时屏幕上将出现“M00．M01．M02……”等参数。对C2919PS，屏幕上将出现“M00－48”字样，对于C2919PV将出现“M00－50”’字样。
当，屏幕上将显示“M”字符。
3.出现“M”字符后，按“F”和“节目菜单”键（图像调整键），此时屏幕上将出现“M00．M01．M02……”等参数。对C2919PS，屏幕上将出现“M00－48”字样，对于C2919PV将出现“M00－50”’字样。
4.若要改变各参数的大小，则按“音量增／减”键。
5.调整完毕后用遥控关机，则电视机自动退出“M”调试状态。
(TMP87CM38N)
按经过电路改动的摇控器上频道选择键“1”，屏幕上显 示“D”，这已进入 摇控关机可退出
4
CH-10
G2983/G2985/G2986/G2938D/G2939FD/R2939D/29D83/29SD89等 （使用K11B型摇控器）
(CHT0808)
将音量调到最小，再按静音键，并同时按电视机上的AV/TV键，即可进入 关机自动可退出
长虹彩电总线进入及调整方法汇总
长虹彩电总线进入及调整方法机心：CN-5CPU：MN1871274机型：‘红双喜’系列的N2516、25N16、29N18、G2516、G2588D、G2588E、N2918、N2918A、N2919、R2116N、R2118N、R2516N、R2518N、R2519N、R2916N、R2918N等进入方法：将CPU（N201）9脚对地短路或在开机时将36脚对地瞬间短路，当屏幕左上角出现红色的‘S’字符时，表示已进入了解维修模式。
调整方法：进入维修模式后，按遥控器上的日历显示键，屏幕上即出现总线调整项目及数据。
反复按遥控器上的背景设置键，可对模式1和模式2项目进行选项；反复按遥控器上的日历显示键，可选择模式1和模式2以外的调整项目。
用遥控器上的音量加减键调整所选项目的数据。
退出方法：调整结束后，用遥控器关机即可退出。
初始化操作：换为新的存储器后，在断电的状态下将CPU9脚接地，然后同时按住控制面板上的频道加键和菜单键，再接通电源开关，此时即可将CPU内的部分数据写入新的存储器，实现对存储器的初始化。
机心：CN-7CPU：TMP87CM38N机型：T2982、R3418T、34ST88、T2981、T2981C、T2981A、T2982A、T2982C、T3418、T3418A、T3419T、T3419PT、R2916T、R2917T、R2919T、R3415T、R3416T等进入方法：在电视机正常收看状态下，先按一次遥控器上的‘静音’键，然后同时按下遥控器上的‘静音’键和控制面板上的‘菜单’键，当屏幕左一角出现‘S’字符时，表示进入了维修模式。
调整方法：1 功能设置进入维修模式后，反复按遥控器上的菜单键，可选择电视机功能项目，通过遥控器上的音量加减键调整所选项目的数据。
2 白平衡调整进入维修模式后，按遥控器上的字符显示键，可进入该项目。
再次连续按字符显示键或项目选择键，可选择白平衡调整项目，用音量加减键电平增减键调整所选项目的数据。

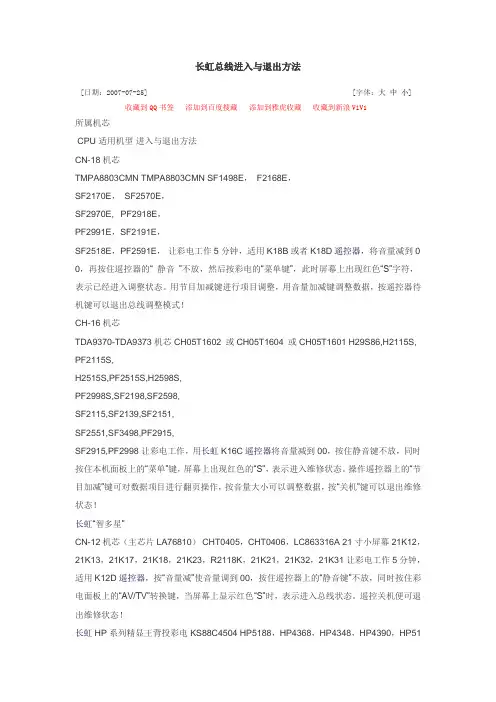

长虹总线进入与退出方法
长虹总线进入与退出方法[日期：2007-07-25] [字体：大中小] 收藏到QQ书签添加到百度搜藏添加到雅虎收藏收藏到新浪ViVi所属机芯CPU 适用机型进入与退出方法CN-18机芯TMPA8803CMN TMPA8803CMN SF1498E，F2168E，SF2170E，SF2570E，SF2970E, PF2918E，PF2991E，SF2191E，SF2518E，PF2591E，让彩电工作5分钟，适用K18B或者K18D遥控器，将音量减到0 0，再按住遥控器的“ 静音”不放，然后按彩电的“菜单键”，此时屏幕上出现红色“S”字符，表示已经进入调整状态。
用节目加减键进行项目调整，用音量加减键调整数据，按遥控器待机键可以退出总线调整模式！CH-16机芯TDA9370-TDA9373机芯 CH05T1602 或CH05T1604 或CH05T1601 H29S86,H2115S, PF2115S,H2515S,PF2515S,H2598S,PF2998S,SF2198,SF2598,SF2115,SF2139,SF2151,SF2551,SF3498,PF2915,SF2915,PF2998 让彩电工作，用长虹K16C遥控器将音量减到00，按住静音键不放，同时按住本机面板上的“菜单”键，屏幕上出现红色的“S”，表示进入维修状态。
操作遥控器上的“节目加减”键可对数据项目进行翻页操作，按音量大小可以调整数据，按“关机”键可以退出维修状态！长虹“智多星”CN-12机芯（主芯片LA76810） CHT0405，CHT0406，LC863316A 21寸小屏幕21K12，21K13，21K17，21K18，21K23，R2118K，21K21，21K32，21K31 让彩电工作5分钟，适用K12D遥控器，按“音量减”使音量调到00，按住遥控器上的“静音键”不放，同时按住彩电面板上的“AV/TV”转换键，当屏幕上显示红色“S”时，表示进入总线状态。
长虹等离子进总线、U盘升级方法及技改。
长虹等离子进总线、U盘升级方法及技改。
PP06机芯：适用机型：PT4206、PT4206B、PT4206C、PT4206H、PT4208、PT4208L总线进入及退出：音量“0”，按住遥控器“静音”键不放，再按本机“菜单”键进入。
遥控关机退出。
常用总线调整：早期软件机器没有可调整项，改进后的机器可高整开机模式。
PS08机芯：适用机型： PT4209、PT4216、PT4216H、PT4218、PT5016、PT6520遥控器型号：KLC5B总线进入与退出：TV状态下，按出菜单,调整到菜单的最后一项提示输入密码，再顺序按遥控器上“7”“定点播放”“9”“标题”四个键即可进入。
退出时遥控关机即可。
PP09机芯：适用机型：PT4266、PT5066遥控器型号：KLC5E总线进入及退出：音量调到“0”，按一下“静音”键，出现静音标显示以后，再遥控板上的“演示”加本机“菜单”键。
退出总线遥控关机。
PS10机芯：适用机型：PT4288、PT4228遥控器型号：KLC5B总线进入及退出：TV状态下，按出菜单,调整到菜单的最后一项提示输入密码，再顺序按遥控器上“7”“定点播放”“9”“标题”四个键，再按“OK”键即可进入。
退出时遥控关机即可。
PS12机芯：适用机型：PT42600、PT42600NHD、PT42700、PT4288（L04）、PT32600、PT32700。
遥控器型号：KPT9A-4总线进入及退出：按出菜单,调整到菜单的童锁项，提示输入密码，再顺序按遥控器上“7”“PIP图像”“9”“PIP节目减”四个键，再按“OK”键即可进入。
退出时遥控关机即可。
常用总线调整：M模式：INDEX 10项：CLEAR EEPROM为初始化复位；INDEX 11项：D MODE为进入D模式项，D模式第十五项：POWER MODE 为开机模式设置。
PS13机芯：适用机型：PT50600 ，PT42700WHD遥控器型号：KPT9A-4总线进入：TV状态下，菜单最后一项提示输入密码是依次输入“7”“PIP图象“”9“”PIP节目减“OK”键即可。
长虹总线进入方法
(2).再按遥控器“静音键”不放，同时按本机上“菜单键”(MENU)，
(3).屏幕左上角出现红色字符“S”，表示进入维修“S”状态。
a.开机后，进入“S”维修状态；
b.同时按住电视机上的“频道增键”(PRO+)和遥控器上的“字符显示键”即可对QA02进行初始化，避免新更换存储器QA02后，一项一项地调整参数。按9自检。
（CHT0819、CHT0827）：用遥控器K10B，K10F，K8B、K8C将声音关得最小，再按静音键不放，同时按本机上菜单键“MENU”屏幕上显示绿色字符“D”。
CH-10
CHT0808
TMP87CH38N/11
TDA8843X
D2983、D2986、2931FD、2939FD、2936FD、2938FD、29SD81、29SD83，2939FD、特制2988、2522FD、R2938D、R2981D、2521FD、2526FD，R2986D、34D18
TDA机芯
CHT0503、CHT0504
R2516D、R2513D、R2515D、R2517D、D2526B、R2918D
将存贮器N002（2）脚接地脚断开，改接＋5V电压，开机屏幕上将显示红色字符“S”，即进入维修状态。将存贮器（2）脚5V断开，恢复接地，遥控关机退出。
CN－12机芯
CHT0406，CHT0410-5P78
同上。
CH－8（背投）
TMP87CS38N
TDA8844，TDA9178
51PT18、51PT28、51PT28A、51PT28银蓝、43PT28A等系列大屏幕背投彩电
用用户遥控器K11B或本机遥控器将音量关得最小；再按遥控器上“静音键”不放，同时按电视机上“菜单键”，此时屏幕上出现红色字符“S”，表明已进入维修状态。
长虹电视总线进入方法
型号：长虹DT-1机芯 长虹DT2000,DT2000A
参数：DT- 1机心应用在长虹双倍频彩电上，它是长虹又一代新型高清晰度数码机心。该机心只用了一种CPU芯片。 1．进入维修状态方法 用本机K9E遥控器或TDA机心所用K9D遥控器。按遥控器上“音量”键，使音量减为“0”，再按遥控器“静音”键不放，此时屏幕上静音字符由红色变为白色后，按本机菜单“MENU’键，屏幕上显示“CHANG HONG V07”黄色字符，表明该机已进入维修调试状态。 2．数据调整方洁 进入维修状态后，按遥控器上节目“增／减”键，可不断翻屏幕上参数项；按遥控器音量“增／减”键，就可改变各参数状态。 3．遥控关机即可退出维修状态 注：该机心总线调试取决不同的信号源，为了正常接收显示各种信号，须在接收不同的信号情况下，分别调试各项参数，并须遥控关机，再次启动电视机。同时让电视机工作在调试的信号源下（如TV－PAL、TV－NTSC、DVD－PAL、DVD－NTSC、VGA信号源下），重新进入维修状态，针对不同制式的信号源进行总线数据调试。
参数：长虹CH－10机心已开发为各种系列产品，由红太阳系列产品发展为红双喜、世纪缘到现在的千喜时钟、金太阳等系列产品。该机是目前数码控制电路中应用最广泛的一种机心。该机心生产的产品整机信号处理电路均采用I2C总线控制，整机图像中频信号处理、行场同步信号分离、动态肤色校正、峰化电路。挖心电路、亮色处理电路到行场扫描、几何参数调整、白平衡调整等等电路均受 I2C总线控制。。这四种芯片数据维修调试方法基本相同，但进入维修状态所用遥控器不一样。具体情况如下： 1．第一类芯片CHT0808（CPU）总线调试方法 （1）进人总线调试方法 用 K11B遥控器，将音量关得最小，再按住遥控器静音键木放，同时按电视机上的“AV／TV”键，此时屏幕上显示红色字符“S”，表示已进入维修调试状态。 （2）数据调试方法 按遥控器上的“粉红色”键进行翻页；按“频道”增／减键对每一页参数翻项；按“音量”增／减键调整各项参数大小。 （3）退出维修状态：遥控关机或按总电源开关。 2．第二至四类芯片进入维修状态方法 芯片为 CHT0818、 KS88P8324N、CHT1201三种芯片进入维修状态方法一样，但所用遥控器有区别。芯片为CHT0818者，进入维修状态所用遥控器型号为K11B；芯片为S88P8324N、CHT1201者，进入维修状态所用用户遥控器型号为K11F, K11G。 进入维修状态方法：用用户遥控器将声音关得最小，再按静音键不放，同时按本机菜单键“MENU”键，屏幕上显示红色字符‘S ’，表示已进入维修调试模式状态。 芯片CHT0818总线数据调试方法 ①功能预置：按遥控器“粉红色”键翻页，按遥控器“频道”增／减键翻项，按遥控器“音量”增／减键调整参数状态。 ②TDA8843工作状态数据调整：先进入维修状态，反复按遥控器K11B上“绿色”键进行翻负，要调整各页参数，先按“频道”增／减键翻到此项，再按音量“增／减”键，改变此项参数大小。最后是遥 控关机或关总电源开关，即可退出维修调试状态。 芯片KS88P8324N、CHT1201总线数据调试方法 ①整机功能预置：先进入维修状态，按遥控器 K11G上“日历”键不断翻页，按菜单键处上下转换键“上／下”，对每页中各项参数状态进行上下选项，再按压遥控器菜单处左右选择键“左右”键，调整各参数状态。最后遥控关机或关总电源开关，即可退出维修调试状态。 ② TDA8843工作状态设置：先进入维修状态，再按遥控器KI IG上“日历”键翻页，按菜单键处“上／下”对每页参数翻项，按压遥控器菜单处“左／右”键改变各参数状态。遥控关机或关总电源开关，即可退出维修调试状态。
长虹彩电总线进入及调整方法汇总
长虹彩电总线进入及调整方法机心：CN-5CPU：MN1871274机型：‘红双喜’系列的N2516、25N16、29N18、G2516、G2588D、G2588E、N2918、N2918A、N2919、 R2116N、R2118N、R2516N、R2518N、R2519N、R2916N、 R2918N等进入方法：将CPU（N201）9脚对地短路或在开机时将36脚对地瞬间短路，当屏幕左上角出现红色的‘S’字符时，表示已进入了解维修模式。
调整方法：进入维修模式后，按遥控器上的日历显示键，屏幕上即出现总线调整项目及数据。
反复按遥控器上的背景设置键，可对模式1和模式2项目进行选项；反复按遥控器上的日历显示键，可选择模式1和模式2以外的调整项目。
用遥控器上的音量加减键调整所选项目的数据。
退出方法：调整结束后，用遥控器关机即可退出。
初始化操作：换为新的存储器后，在断电的状态下将CPU9脚接地，然后同时按住控制面板上的频道加键和菜单键，再接通电源开关，此时即可将CPU内的部分数据写入新的存储器，实现对存储器的初始化。
机心：CN-7CPU：TMP87CM38N机型： T2982、R3418T、34ST88、T2981、T2981C、T2981A、T2982A、T2982C、T3418、 T3418A、T3419T、T3419PT、R2916T、R2917T、R2919T、 R3415T、R3416T等进入方法：在电视机正常收看状态下，先按一次遥控器上的‘静音’键，然后同时按下遥控器上的‘静音’键和控制面板上的‘菜单’键，当屏幕左一角出现‘S’字符时，表示进入了维修模式。
调整方法：1 功能设置进入维修模式后，反复按遥控器上的菜单键，可选择电视机功能项目，通过遥控器上的音量加减键调整所选项目的数据。
2 白平衡调整进入维修模式后，按遥控器上的字符显示键，可进入该项目。
再次连续按字符显示键或项目选择键，可选择白平衡调整项目，用音量加减键电平增减键调整所选项目的数据。

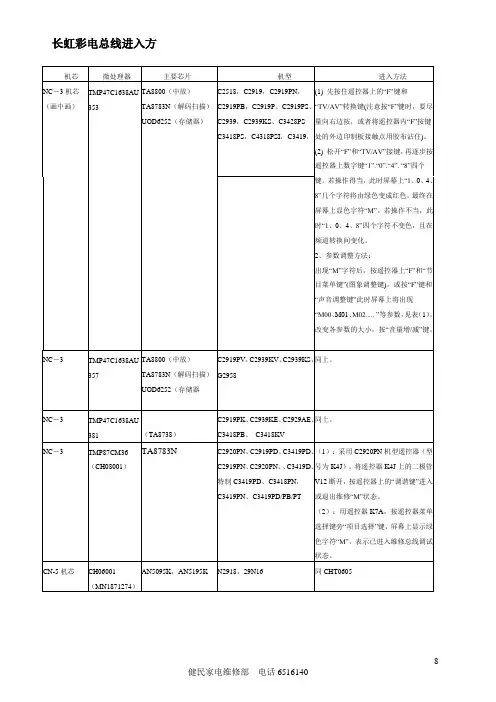

长虹总线进入方法
CN-5机芯
CHT0601
（CHT0602）
MN1871274
AN5095K或AN5195K
G2516，N2918，R2519N
R2916N，R2518N、N2516，N2518，R2516N，R2918N、G2588D，G2588E
N2918A，N2919，R2116N，R2118N
特制C3419PD、C3418PN，C3419PN、C3419PD/PB/PT
（1）：采用C2920PN机型遥控器（型号为K4J）。将遥控器K4J上的二极管V12断开，按遥控器上的“调谐键”进入或退出维修“M”状态。
（2）：用遥控器K7A，按遥控器菜单选择键旁“项目选择”键，屏幕上显示绿色字符“M”，表示已进入维修总线调试状态。
本机遥控器（K18）进入“维修模式方法”：将电视机声音调到最小，按住遥控器上“静音”键的同时，按电视机上的“菜单”键，屏幕上显示字符“S”，表示电视机进入了“维修模式”。
CH－16
TDA9383/TDA9370或CH05T16XX（超级芯片）
SF1498、SF2198、PF2515、PF2915、SF3415
同上。
CH－8（背投）
TMP87CS38N
TDA8844，TDA9178
51PT18、51PT28、51PT28A、51PT28银蓝、43PT28A等系列大屏幕背投彩电
用用户遥控器K11B或本机遥控器将音量关得最小；再按遥控器上“静音键”不放，同时按电视机上“菜单键”，此时屏幕上出现红色字符“S”，表明已进入维修状态。
R2118BT，29B38，G2521，G2526
（芯片采用CHT0807）：（1）.用型号为K11B的遥控器。（2）.去掉遥控器内二极管V3，然后接三只二极管，每只二极管的正端接V3的正端，每只二极管的负载分别接在集成电路的(6)(7)(12)。（3）.按频道选择键"1"即进入维修模式调整状态，此时屏幕上显示绿色字符为“D”
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
长虹液晶彩电总线调试进入方法
在平板电视维修中由于维修需要或需要进行技术性调整，经常需要进入工厂生产模式察看软件版本。
长虹生产的平板电视采用的机芯众多且进入工厂模式方法不一，下面就各种机芯做一简单汇总。
1、LS07机芯：将音量减到0，按住遥控器“静音”键不放再按本机“菜单”进入工厂模式，主子画面交换键退出工厂模式。
在工厂模式下可进行的维修调试操作有上电模式、LOGO开关、各个信号格式的行场中心及幅度等。
（遥控器型号：KLC5B）
2、LS/PS08机芯：在主菜单的童锁项下依次输入密码“7”、“定点播放”、“9”、“标题”，遥控关机保存退出。
(遥控器型号：KLC5B)
3、LP/PP09机芯：将音量减到0，依次按遥控器上的“静音”、“童锁（或演示）”、“菜单”进入，遥控关机保存退出。
（遥控器型号：KPT9A）
4、LS/PS10机芯：在主菜单的童锁项下依次输入密码“7”、“定点播放”、“9”、“标题”，遥控关机保存退出。
(遥控器型号：KLC5B)
5、LS/PS12机芯：：在主菜单的童锁项下依次输入密码“7”、（PIP）“图像”、“9”、（PIP）“节目—”，遥控关机保存退出。
(遥控器型号：KPT9A)
6、PS13机芯：在主菜单的童锁项下依次输入密码“7”、（PIP）“图像”、“9”、（PIP）“节目—”，遥控关机保存退出。
(遥控器型号：KPT9A)
7、LS15机芯：TV主菜单下将音量减为0，按住“静音”键不放三秒钟后同时按本机“菜单”或“TV/A V”键进入工厂模式，遥控关机保存退出。
(遥控器型号：KLC5B)
8、LT16机芯：TV/A V菜单下依次快速输入“7”、“演示”、“9”、“扫描”进入，遥控关机保存退出。
（遥控器型号：R48JX）
9、PT16机芯：1TV/A V菜单下依次快速输入“1”、“1”、“1”、“1”进入，遥控关机保存退出。
2音量减到0，按住“静音”键不放三秒钟后同时按本机“菜单”键进入工厂模式，遥控关机保存退出。
（遥控器型号：R48JX）
１0、LS19机芯：将音量减为0，按住“静音”键不放六秒钟后同时按本机“菜单”键进入工厂模式，遥控关机保存退出。
11、LS/PS20(A)机芯：将音量减为0，按住“静音”键不放三秒钟后同时按本机“菜单”键进入工厂模式，遥控关机保存退出。
12、PS22机芯：将音量减为0，按住“静音”键不放三秒钟后同时按本机“菜单”键进入工厂模式，遥控关机保存退出。
13、LS23机芯：1依次按下遥控器上的“静音”、“菜单”、“7”、“2”、“1”、“7”键进入；2用RB57C遥控器右下方的键进入，遥控关机保存退出。
（遥控器型号：RB57B、RK60C、RK60B……）
14、TPV（冠捷）代工：主菜单下依次输入“1”（或“100”视遥控器不同）、“9”、“9”、“9”进入，遥控关机退出。
15、LT42510/52510：在主菜单下依次输入“0”、“6”、“2”、“5”、“9”、“6”、“显示”进入，遥控关机退出。
16、LT3269：1同时按住本机“音量+”和“音量-”交流断电，再上电开机进入；2收看过程中同时按本机“P-”和“POWER”，再同时按本机“P+”和“POWER”进入。
遥控关机退出。
17、LT3769/4269：收看过程中同时按本机“P+”和“VOL+”进入，遥控关机退出。
20、LP03、LP06、PP06机芯是早期机型，不具备工厂模式或工厂模式下不具备调整选项。
长虹液晶电视从LS10以后的机芯在工厂模式下可以调整屏参，LP09之前的机芯和PDP电视不具备屏参调整。
在进行软件升级时，必须保证机芯和所用软件一致，否则升级完成时将造成不开机等新的故障。
补充新机芯
一、LS26机芯
1、适应机型：LT26729、LT32729、LT37729、LT40729F、LT42729F、LT46729F、LT42710F
2、工厂模式设置
（1）进入工厂模式方法
在TV模式下通过遥控器，按如下顺序输入：静音-菜单-数字键6-数字键1-数字键1-数字键5即可进入工厂模式菜单。
二、DLS04机芯
1、适用机型：LDTV26810U、LDTV32810U、LDTV42810U、LDTV32876、LDTV40876F、LDTV42876F
2、工厂模式设置
（1）进入工厂模式方法
按TV/A V键后，再快速依次按2、5、8、0四个数字键即可进入工厂模式菜单；
三、LS02机芯
1、适用机型：LT26518、LT32518、LT32528、LT42518F、LT42528F、LT47528F
2、工厂菜单进入方法
打开电视, 让电视正常工作:
①按遥控板上的【静音】键；
②按遥控板上的【菜单】键，用【V+】、【V-】键切换到【声音】键；
③按【节目+】或【节目-】移动指标到“平衡”，按【V+】or【V-】进入设置状态；
④按遥控板上数字键“3”、“1”、“3”、“8”输入口令，进入工厂模式完成。
如果你想退出工厂模式，请按电源键关掉电视。
四、LS03机芯
1、适用机型：LT19518、LT19528、LT22518、LT22528、LT26518、LT26528
2、工厂菜单进入方法
打开电视，让电视正常工作，将音量减为0，按住遥控器上“静音键”的同时按本机面板上的“菜单键”，即可进入工厂调试模式。
遥控器型号：G6C52R-C1)
五、LS05机芯
1、适用机型：LT26518
2、工厂菜单进入方法
打开电视，让电视正常工作，按遥控板上的【INPUT】键，按遥控板上数字键“3”、“1”、“3”、“8”输入口令；进入工厂模式完成，如果你想退出工厂模式，请按电源键关掉电视。
六、LS06机芯
1、适用机型：LT32518、LT32528
2、工厂菜单进入方法
电视机在正常工作状态，先按遥控器上的【INPUT】键，然后按遥控器上的数字键“2”、“5”、“8”、“0” ，即可进入工厂模式。
进入工厂菜单后，会有软件版本号及软件版本发布日期等的显示。
在工厂菜单下可通过【▲】/【▼】键和【﹥】/【﹤】键对调试项目进行选择和调试。
除特殊说明外，一律使用本机遥控器。
