2006款东风本田思域发动机燃油与排放系统维修手册(11)
2006款东风本田思域发动机燃油与排放系统培训手册(1)
2006款东风本田思域发动机燃油与排放系统培训手册（1）燃油和排放燃油和排放系统专用工具 ......................................... 11-2一般故障处理说明 ........................... 11-3DTC故障检修索引.......................... 11-10 故障症状处理索引 ........................... 11-13 系统说明 ......................................... 11-15PGM-FI系统组件位置索引.................................. 11-61 DTC故障处理................................. 11-63 F-CAN电路故障处理...................... 11-162 MIL电路故障处理........................... 11-170 DLC电路故障处理.......................... 11-171 喷油嘴的检测.................................. 11-186 喷油嘴的更换.................................. 11-187 A/F传感器的更换 ........................... 11-189 副HO2S的更换 .............................. 11-189 CMP传感器的更换 ......................... 11-190 CKP传感器的更换.......................... 11-190 输出轴(中间轴)速度传感器的更换... 11-191 爆震传感器的更换........................... 11-191 MAP传感器的更换 ......................... 11-192 MAF传感器/IAT传感器的更换....... 11-192 ECT传感器1的更换 ...................... 11-193 ECT传感器2的更换 ...................... 11-193 ECM/PCM的更换........................... 11-194电子节气门控制系统组件位置索引.................................. 11-196 DTC故障处理................................. 11-197 APP传感器信号的检查 .................. 11-236 加速踏板模块的拆卸/安装............... 11-237VTEC组件位置索引 ................................. 11-238 DTC故障处理 ................................ 11-239 VTEC系统机油压力故障处理......... 11-255 摇臂油控制阀的拆卸/安装............... 11-258 EOP传感器的拆卸/安装................. 11-258怠速控制系统组件位置索引 ................................. 11-259 DTC故障处理 ................................ 11-260 空调(A/C)信号电路故障处理 .......... 11-265 交流发电机FR信号电路故障处理.. 11-266 PSP开关信号电路故障处理........... 11-267 制动踏板位置开关信号电路故障处理................................................. 11-269怠速检查................................... 11-271 ECM/PCM怠速学习程序 ............... 11-272 燃油供给系统组件位置索引................................... 11-273 燃油泵电路故障处理........................ 11-275 燃油压力的释放............................... 11-279 燃油压力的测试............................... 11-281 燃油箱的排空................................... 11-282 燃油管路的检查............................... 11-283 燃油管路/快速接头操作前注意事项 . 11-285 燃油管路/快速接头的拆卸................ 11-286 燃油管路/快速接头的安装................ 11-287 燃油箱装置的拆卸/安装 ................... 11-290 燃油压力调节器的更换 .................... 11-292 燃油滤清器的更换 ........................... 11-292 燃油泵/燃油表发送装置的更换 ........ 11-293 燃油箱的更换................................... 11-294 燃油表发送装置的测试 .................... 11-295 低燃油液位指示灯的测试................. 11-296进气系统组件位置索引................................... 11-297 DTC故障处理 ................................. 11-298 节气门体的测试............................... 11-307 节气门体的清洁............................... 11-307 空气滤清器的拆卸/安装 ................... 11-308 空气滤清器的检查/更换 ................... 11-308 共振腔的拆卸/安装 .......................... 11-309 IMT执行器的拆卸/安装 ................... 11-309 IMT阀的更换................................... 11-310 节气门体的拆卸/安装....................... 11-311 节气门体的拆解/重新组装................ 11-312催化转换器系统DTC故障处理 ................................. 11-313 催化转换器的检查 ........................... 11-315 催化转换器的拆卸/安装................... 11-315EGR系统组件位置索引 .................................. 11-316 DTC故障处理 ................................. 11-317 EGR阀的更换................................. 11-331 EGR管路的拆卸/安装 ..................... 11-331PCV系统PCV阀的检查 ................................. 11-332 PCV阀的更换 ................................. 11-332EVAP系统组件位置索引.................................. 11-333 DTC故障处理................................. 11-334 EVAP系统故障处理 ....................... 11-338 EVAP双通阀的测试 ....................... 11-339 EVAP活性炭罐的更换.................... 11-340 EVAP双通阀的更换 ....................... 11-340 EVAP活性炭罐净化阀的更换......... 11-341专用工具序号工具编号工具名称数量07AAA-SNA0100 燃油泵模块锁紧螺母扳手 107LAA-PT50101 传感器套筒扳手22×90L 107NAJ-P070100 机油压力表附件 107YAJ-0010610 压力表组件 107ZAJ-S5A0101 燃油压力表组件 107ZAJ-S5A0200 机油压力软管 107406-0070002 低压力表 107406-0040004 燃油压力表 107410-5790501 管接头适配器 1一般故障处理说明间歇性故障“间歇性故障”是指系统曾出现过故障，而在检查时却正常。
款东风本田思域发动机燃油与排放系统培训手册(4)

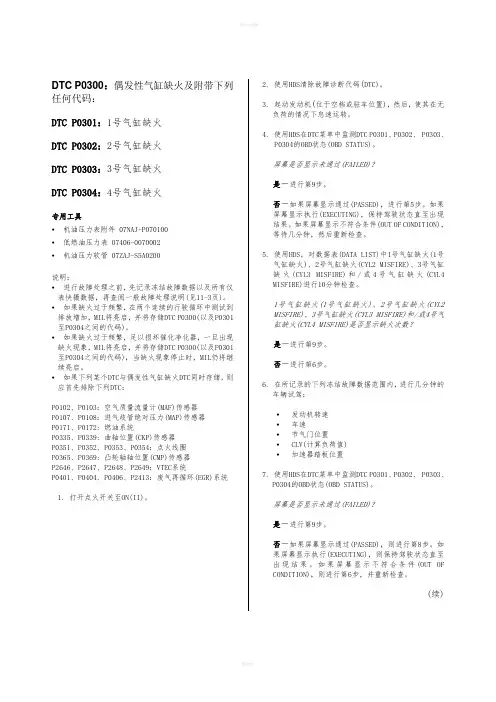

DTC P0300：偶发性气缸缺火及附带下列任何代码：DTC P0301：1号气缸缺火DTC P0302：2号气缸缺火DTC P0303：3号气缸缺火DTC P0304：4号气缸缺火专用工具•机油压力表附件 07NAJ-P070100•低燃油压力表 07406-0070002•机油压力软管 07ZAJ-S5A0200说明：•进行故障处理之前，先记录冻结故障数据以及所有仪表快摄数据，再查阅一般故障处理说明(见11-3页)。
•如果缺火过于频繁，在两个连续的行驶循环中测试到排放增加，MIL将亮启，并将存储DTC P0300(以及P0301至P0304之间的代码)。
•如果缺火过于频繁，足以损坏催化净化器，一旦出现缺火现象，MIL将亮启，并将存储DTC P0300(以及P0301至P0304之间的代码)，当缺火现象停止时，MIL仍将继续亮启。
•如果下列某个DTC与偶发性气缸缺火DTC同时存储，则应首先排除下列DTC：P0102、P0103：空气质量流量计(MAF)传感器P0107、P0108：进气歧管绝对压力(MAP)传感器P0171、P0172: 燃油系统P0335、P0339: 曲轴位置(CKP)传感器P0351、P0352、P0353、P0354：点火线圈P0365、P0369: 凸轮轴轴位置(CMP)传感器P2646、P2647、P2648、P2649：VTEC系统P0401、P0404、P0406、P2413：废气再循环(EGR)系统1. 打开点火开关至ON(II)。
2. 使用HDS清除故障诊断代码(DTC)。
3. 起动发动机(位于空档或驻车位置)，然后，使其在无负荷的情况下怠速运转。
4. 使用HDS在DTC菜单中监测DTC P0301、P0302、 P0303、P0304的OBD状态(OBD STATUS)。
屏幕是否显示未通过(FAILED)？是－进行第9步。
否－如果屏幕显示通过(PASSED)，进行第5步。
Honda 引擎油改换及冷却系统说明书

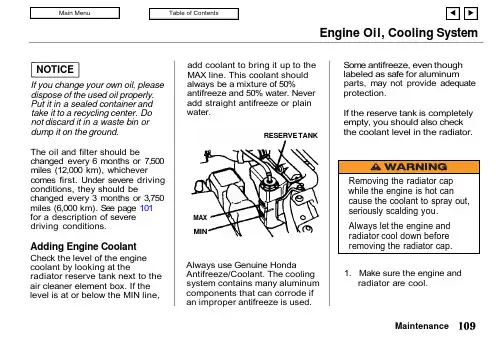

Engine Oil, Cooling SystemIf you change your own oil, please dispose of the used oil properly.Put it in a sealed container and take it to a recycling center. Do not discard it in a waste bin or dump it on the ground.The oil and filter should bechanged every 6 months or 7,500miles (12,000 km), whichevercomes first. Under severe driving conditions, they should bechanged every 3 months or 3,750miles (6,000 km). See page 101for a description of severe driving conditions.Adding Engine CoolantCheck the level of the engine coolant by looking at theradiator reserve tank next to the air cleaner element box. If the level is at or below the MIN line,add coolant to bring it up to the MAX line. This coolant should always be a mixture of 50%antifreeze and 50% water. Never add straight antifreeze or plain water.Always use Genuine HondaAntifreeze/Coolant. The cooling system contains many aluminum components that can corrode if an improper antifreeze is used.Some antifreeze, even though labeled as safe for aluminum parts, may not provide adequate protection.If the reserve tank is completely empty, you should also check the coolant level in the radiator.1. Make sure the engine andradiator are cool.MaintenanceNOTICERESERVE TANKMAX MINCooling System2. Turn the radiator capcounterclockwise, without pressing down on it, until it stops. This relieves any pressure remaining in the cooling system.3. Remove the radiator cap bypushing down and turning counterclockwise.4. The coolant level should beup to the base of the filler neck. Add coolant if it is low.RESERVE TANK5. Put the radiator cap back on.Tighten it fully.6. Pour coolant into the reservetank. Fill it to halfwaybetween the MAX and MINmarks. Put the cap back on the reserve tank.Do not add any rust inhibitors or other additives to your car'scooling system. They may not be compatible with the coolant or engine components.Replacing Engine CoolantThe cooling system should be completely drained and refilled with new coolant according to the time and mileage recommendations in themaintenance schedule. Only use the recommended antifreeze.Draining the coolant requires access to the underside of the car. Unless you have the tools and knowledge, you should have this maintenance done by a skilled mechanic.1. Slide the heater temperaturecontrol lever to maximumMaintenanceCooling Systemheat. Open the hood. Make sure the engine and radiator are cool to the touch.2. Remove the radiator cap.3. Loosen the drain plug in thebottom of the radiator. The coolant will drain through the splash guard. Remove thedrain bolt from the engine block.4. Remove the reserve tankfrom its holder by pulling it straight up. Drain thecoolant, then put the tank back in its holder.RESERVE TANKRESERVE TANK CAPHOLDER5. When the coolant stopsdraining, tighten the drain plug in the bottom of the radiator. Applynon-hardening sealant to theMaintenanceCooling Systemdrain bolt threads and reinstall the bolt in the engine block. Tighten it securely.6. Mix the recommendedantifreeze with an equal amount of purified or distilled water in a clean container. The cooling system capacity is:With 5-speed manual transmission:0.95 U.S. gal. (0.79 Imp. gal.,3.6 )With automatic transmission:DX0.92 U.S. gal. (0.77 Imp. gal.,3.5 )U.S.: EX, EX w/ABS option,Canada: Si1.00 U.S. gal. (0.84 Imp. gal.,3.8 )7. Pour coolant into theradiator up to the base of the filler neck.8. Loosen the bleeder bolt ontop of the engine. Tighten it again when coolant comes out in a steady stream with no bubbles.9. Refill the radiator to the baseof the filler neck. Put the cap on the radiator, only tighten it to the first stop. Start the engine and let it run until it warms up (the radiatorcooling fan comes on at least twice).10. Turn off the engine. Checkthe level in the radiator, addMaintenanceCooling System, Windshield Washerscoolant if needed. Install the radiator cap, tighten it fully.11. Fill the reserve tank to theMAX mark. Install the reserve tank cap.RESERVE TANKWindshield WashersCheck the level in the windshield washer reservoir at leastmonthly during normal usage. In bad weather, when you use the washers often, check the level every time you stop for gas.The windshield washer reservoir is located behind the driver's side headlight. Check thereservoir's fluid level byremoving the cap and looking at the dipstick.Fill the reservoir with a good-quality windshield washer fluid.This increases the cleaningcapability and prevents freezing in cold weather.Do not use engine antifreeze or a vinegar/water solution in the windshield washer reservoir.Antifreeze can damage your car's paint, while a vinegar/water solution can damage the windshield washer pump.Use only commercially available windshield washer fluid.MaintenanceNOTICEWINDSHIELD WASHERRESERVOIR。
2006款东风本田思域发动机燃油与排放系统培训手册(2)
插头A(□)(44芯)处的ECM/PCM输入和输出凹头插头端子侧说明：蓄电池标准电压为12V。
端子号导线颜色端子名称说明信号39 棕BKSWNC(制动踏板位置开关)测试踏板位置开关信号打开点火开关至ON(II)，制动踏板释放：蓄电池电压打开点火开关至ON(II)，制动踏板下压：约0V40 淡绿BKSW(制动踏板位置开关)测试踏板位置开关信号制动踏板释放：约0V制动踏板下压：蓄电池电压41*2淡蓝CRMTCLS(巡航离合器踏板位置开关)测试离合器踏板位置信号打开点火开关至ON(II)，离合器踏板释放：约0V打开点火开关至ON(II)，离合器踏板释放：蓄电池电压42 红WEN(写启动信号) 测试写启动信号打开点火开关至ON(II)：约0V44 粉红S-NET5V(防起动装置串行通信)发送通信信号打开点火开关至ON(II)：脉冲关闭点火开关：约5.0V*2：带巡航控制的手动变速器插头B(△)(44芯)处的ECM/PCM输入和输出凹头插头端子侧说明：蓄电池标准电压为12V。
端子号导线颜色端子名称说明信号1 黑PG2(电源地线) ECM/PCM电路地线任何时间均低于1.0V2 蓝/红EGR(废气再循环阀) 启动EGR阀EGR运转时：负荷控制EGR未运转时：约0V3 黄/蓝PCS(燃油蒸发(EVAP)活性炭罐净化阀)启动EVAP活性炭罐净化阀发动机运转、发动机冷却液温度低于60°C(140 °F)时：蓄电池电压发动机运转、发动机冷却液温度高于60°C(140 °F)时：负荷控制4 黑/白SO2SHTC(辅助加热氧传感器(副HO2S)加热器(传感器2)启动后副HO2S加热器(传感器2)打开点火开关至ON(II)时：蓄电池电压工作温度下发动机运转时：负荷控制7 黄/红OPSW(油压开关) 测试发动机油压信号关闭点火开关时：约0V发动机运转时：蓄电池电压8*1蓝/黄OP2SW(变速箱2档离合器液压开关)测试变速箱2档离合器液压开关输入打开点火开关至ON(II)时：无2档离合器压力时：约5.0V处于2档离合器压力时：约0V9*1黑/红OP3SW(变速箱3档离合器液压开关)测试变速箱3档离合器液压开关输入打开点火开关至ON(II)时：无3档离合器压力时：约5.0V处于3档离合器压力时：约0V10*1蓝SHA(换档电磁阀A) 启动换档电磁阀A 发动机在位置2和D(2、4档)和D3位置(位于2档位)运转时：蓄电池电压发动机在P、R、N和1位置(1、3和5档)和D3位置(位于1、3档)运转时：约0V11*1绿/红SHD(换档电磁阀D) 启动换档电磁阀D 发动机在P和R位置运转时：蓄电池电压发动机在驻车档、R档、空档、1档或D、D3位置(位于1、3、4档)运转时：约0V12*1红/黑APTN(变速箱空档位开关)测试变速箱档位开关N位置信号输入位于N位置时：约0V位于N位置以外的任何位置时：约5.0V13*1蓝/黑ATPP(变速箱驻车档位开关)测试变速箱驻车档位开关位置信号输入位于驻车位置时：约0V位于任何位置时：蓄电池电压14*1白/绿ATPR(变速箱档位开关R)测试变速箱档位开关R位置信号输入位于R位置时：约0V位于R位置以外的任何位置时：蓄电池电压15*1红ATPD3(变速箱档位开关D3)测试变速箱档位开关D3位置信号输入位于D3位置时：约0V位于D3位置以外的任何位置时：蓄电池电压*1：自动变速箱(续)插头B(△)(44芯)处的ECM/PCM输入和输出凹头插头端子侧说明：蓄电池标准电压为12V。
款东风本田思域发动机燃油与排放系统维修手册(10)

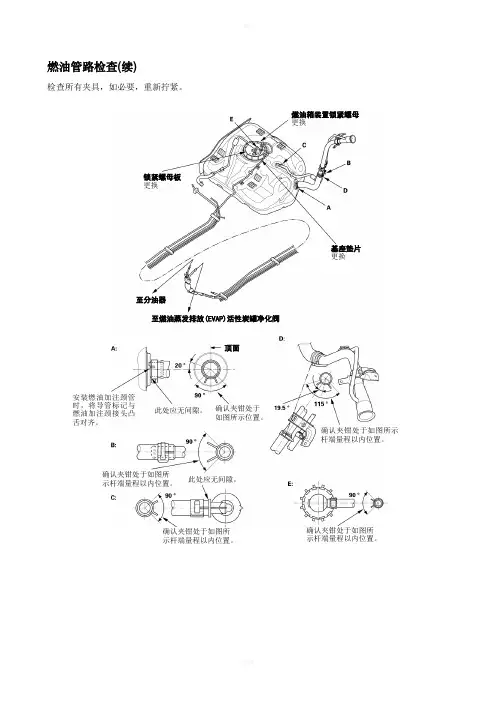

燃油管路检查(续)检查所有夹具，如必要，重新拧紧。
基座垫片 更换锁紧螺母板 更换燃油箱装置锁紧螺母 更换安装燃油加注颈管时，将导管标记与燃油加注颈接头凸舌对齐。
此处应无间隙。
顶面确认夹钳处于如图所示杆端量程以内位置。
确认夹钳处于如图所示杆端量程以内位置。
此处应无间隙。
确认夹钳处于如图所 示杆端量程以内位置。
确认夹钳处于如图所 示杆端量程以内位置。
至分油器至燃油蒸发排放(EVAP)活性炭罐净化阀确认夹钳处于如图所示位置。
燃油管路/快速接头操作前注意事项燃油管路/快速接头(A)与(B)用于将分油器(C)连接至燃油供给软管(D)、将燃油供给软管连接至燃油管路(E)以及将燃油管路(F)连接至燃油箱装置(G)。
拆卸或安装燃油供给软管、燃油箱装置或燃油泵时，必须断开或连接快速接头。
注意以下事项：• 燃油供给软管、燃油管路与快速接头不耐热，因此在进行焊接或其他热生产操作时要小心，不要损坏这些组件。
• 燃油供给软管、燃油管路与快速接头不耐酸，当用维修用布擦干蓄电池电解溶液后，不得再接触这些组件。
一旦与电解液或类似物质接触，则予以更换。
•连接或断开燃油供给软管、燃油管路与快速接头时，小心不得将其过度弯曲或扭曲。
如果损坏，则予以更换。
已拆下的快速接头可以重新连接，但是配合管路的固定座一旦从管路上拆下后，就不得再次使用。
在下列情况下，应更换固定座。
•更换分油器。
•更换燃油管路。
• 更换燃油泵。
•更换燃油滤清器。
•更换燃油量信号发送装置。
•固定座已从管路上拆下。
• 固定座损坏。
位置制造商固定座管路直径A Tokai 绿 6.3 mm (0.3 in.)B Sanoh 白9.5 mm (0.4 in.)燃油管路/快速接头的拆卸说明：在燃油管路与接头上进行操作时，请阅读“燃油管路/快速接头操作前注意事项”(见11-285页)。
1. 释放燃油压力(见11-279页)。
2. 检查燃油快速接头(A)是否脏污，如有必要，进行清理。
