电容在电路中的作用及电容滤波原理（总5页）电容在电路中的作用及电容滤波原理？电容器在电子电路中儿乎是不可缺少的储能元件，它具有隔断直流、连通交流、阻止低频的特性。
广泛应用在耦合、隔直、旁路、滤波、调谐、能量转换和自动控制等电路中。
熟悉电容器在不同电路中的名称意义，有助于我们读懂电子电路图。
1、滤波电容：接在直流电源的正、负极之间，以滤除直流电源中不需要的交流成分，使直流电变平滑。
一般采用大容量的电解电容器或袒电容，也可以在电路中同时并接其他类型的小容量电容以滤除高频交流电。
2、去耦电容：幷接在放大电路的电源正、负极之间，防止由于电源内阻形成的正反馈而引起的寄生震荡。
3、耦合电容：接在交流信号处理电路中，用于连接信号源和信号处理电路或者作两放大器的级间连接，用以隔断直流，让交流信号或脉冲信号通过，使前后级放大电路的直流工作点互不影响。
4、旁路电容：接在交、直流信号的电路中，将电容并接在电阻两端或由电路的某点跨接到公共电位上，为交流信号或脉冲信号设置一条通路，避免交流信号成分因通过电阻产生压降衰减。
5、调谐电容：连接在谐振电路的振荡线圈两端，起到选择振荡频率的作用。
6、衬垫电容与谐振电容：主电容串联的辅助性电容，调整它可使振荡信号频率范围变小，幷能显着地提高低频端的振荡频率。
是当地选定衬垫电容的容量，可以将低端频率曲线向上提升，接近于理想频率跟踪曲线。
7、补偿电容：与谐振电路主电容并联的辅助性电容，调整该电容能使振荡信号频率范围扩大。
8、中和电容：并接在三极管放大器的基极与发射极之间，构成负反馈网络，以抑制三极管间电容造成的自激振荡。
9、稳频电容：在振荡电路中起稳定振荡频率的作用。
10、定时电容：在RC时间常数电路中与电阻R串联，共同决定充放电时间长短的电容。
11、加速电容：接在振荡器反馈电路中，使正反馈过程加速，提高振荡信号的幅度。
12、缩短电容：在UHF高频头电路中，为了缩短振荡电感器长度而串接的电容。
去耦电容、旁路电容、滤波电容的选择和区别
区别去耦电容去除在期间切换时从⾼高配到配电⽹网中的RF能量量储能作⽤用，供局部化的直流电源,减少跨板浪涌电流在VCC 引脚通常并联⼀一个去耦电容，电容同交隔直将交流分量量从这个电容接地有源器器件在开关时产⽣生的⾼高频开关噪声江燕电源线传播，去耦电容就是提供⼀一个局部的直流给有源器器件，减少开关噪声在板上的传播并且能将噪声引导到地。
如果主要是为了了增加电源和地的交流耦合，减少交流信号对电源的影响，就可以称为去耦电容;旁路路电容从元件或电缆中转移出不不想要的共模 RF 能量量。
这主要是通过产⽣生 AC 旁路路消除⽆无意的能量量进⼊入敏敏感的部分，另外还可以提供基带滤波功能(带宽受限)。
在电路路中，如果电容起的主要作⽤用是给交流信号提供低阻抗的通路路，就称为旁路路电容;电⼦子电路路中，去耦电容和旁路路电容都是起到抗⼲干扰的作⽤用，电容所处的位置不不同，称呼就不不⼀一样了了。
对于同⼀一个电路路来说，旁路路(bypass)电容是把输⼊入信号中的⾼高频噪声作为滤除对象，把前级携带的⾼高频杂波滤除，⽽而去耦 (decoupling)电容也称退耦电容，是把输出信号的⼲干扰作为滤除对象。
滤波电容选择经过整流桥以后的是脉动直流，波动⽅方位很⼤大，后⾯面⼀一般⽤用⼤大⼩小两个电容⼤大电容⽤用来稳定输出，因为电容两端电压不不能突变，可以使输出平滑，⼩小电容⽤用来滤除⾼高频⼲干扰，使输出电压纯净，电容越⼩小，谐振频率越⾼高，可滤除的⼲干扰频率越⾼高容量量的选择⼤大电容,负载越重，吸收电流的能⼒力力越强，这个⼤大电容的容量量就要越⼤大⼩小电容，凭经验，⼀一般104 即可1、电容对地滤波，需要⼀一个较⼩小的电容并联对地，对⾼高频信号提供了了⼀一个对地通路路。
2、电源滤波中电容对地脚要尽可能靠近地。
3、理理论上说电源滤波⽤用电容越⼤大越好，⼀一般⼤大电容滤低频波,⼩小电容滤⾼高频波。
4、可靠的做法是将⼀一⼤大⼀一⼩小两个电容并联,⼀一般要求相差两个数量量级以上,以获得更更⼤大的滤波频段.滤波电容电源和地直接连接去耦电容1.为本集成电路路蓄能电容2.滤除该期间产⽣生的⾼高频噪声，切断其通过供电回路路进⾏行行传播的通路路3.防⽌止电源携带的噪声对电路路构成⼲干扰滤波电容的选⽤用原则在电源设计中,滤波电容的选取原则是: C≥2.5T/R其中: C 为滤波电容,单位为UF; T 为频率, 单位为Hz,R 为负载电阻,单位为Ω当然,这只是⼀一般的选⽤用原则,在实际的应⽤用中,如条件(空间和成本)允许,都选取C≥5T/R.PCB制版电容的选择⼀一般的10PF 左右的电容⽤用来滤除⾼高频的⼲干扰信号,0.1UF 左右的⽤用来滤除低频的纹波⼲干扰,还可以起到稳压的作⽤用。
旁路电容和去耦电容
旁路电容和去耦电容一、引言旁路电容和去耦电容是电子电路中常见的两种电容器应用。
它们在不同的场景下起到了重要的作用。
本文将从定义、原理、应用以及选型等方面对旁路电容和去耦电容进行详细介绍。
二、旁路电容1. 定义旁路电容，又称旁路电容器，是指将电容器连接在电路中，以提供低阻抗路径来滤除高频噪声的装置。
其作用是将高频信号引到地，使其不进入到灵敏的电路中，从而保证电路的正常工作。
2. 原理旁路电容的原理是利用电容器的阻抗与频率成反比的特性。
在高频信号下，电容器的阻抗较小，相当于一个短路，因此高频信号会优先通过电容器，而不会进入到灵敏的电路中。
而在低频信号下，电容器的阻抗较大，相当于一个开路，所以低频信号可以绕过电容器，进入到灵敏的电路中。
3. 应用旁路电容广泛应用于各种电子设备中，特别是在功放电路、滤波电路和信号处理电路中。
它可以有效地滤除电源中的高频噪声，提高电路的抗干扰能力，保证信号的准确传输。
此外，旁路电容还可以用于电源线路的滤波，降低电源波动对设备的影响。
4. 选型旁路电容的选型需要考虑电容值、耐压、耐温度等因素。
一般来说，电容值越大，对高频信号的旁路作用越好；耐压越高，适用范围越广；耐温度越高，适应环境的能力越强。
因此，在选型时需要根据具体的应用场景来选择合适的旁路电容。
三、去耦电容1. 定义去耦电容，又称绕行电容，是指将电容器连接在电路中，以提供低阻抗路径来平衡电压的装置。
其作用是将电源中的纹波电压补偿掉，保证电路的稳定工作。
2. 原理去耦电容的原理是利用电容器的阻抗与频率成反比的特性。
在电源中存在纹波电压时，电容器的阻抗较小，相当于一个短路，因此纹波电压会优先通过电容器，而不会进入到电路中。
而在直流信号下，电容器的阻抗较大，相当于一个开路，所以直流信号可以绕过电容器，进入到电路中。
3. 应用去耦电容广泛应用于各种电子设备中，特别是在功放电路、放大器电路和稳压电路中。
它可以有效地补偿电源中的纹波电压，提高电路的稳定性，保证信号的可靠传输。
旁路电容 去耦电容
旁路电容去耦电容旁路电容、去耦电容是电子电路中常见的元件，它们在保证电路稳定性和提高信号质量方面起到了重要作用。
本文将详细介绍旁路电容和去耦电容的定义、作用、选择和使用注意事项。
一、旁路电容旁路电容（Bypass Capacitor）是指将电容器连接在某个电路或器件的两个节点上，起到稳定电压和滤波的作用。
旁路电容通常被连接在电源和地之间，用于阻止高频噪声通过电源线进入电路，保持电路的稳定工作。
旁路电容的容值一般较大，通常在几十微法到几百微法之间。
旁路电容的作用主要有两个方面：一是通过对高频信号的短路作用，将高频噪声引流至地，使电路的工作频率范围更加纯净；二是通过对低频信号的开路作用，使电源电压更加稳定，提供一个低阻抗的电源供电路径，减小电源线的电压波动。
在选择旁路电容时，需要根据电路的工作频率范围和所需的电容值来确定。
一般来说，电容值越大，旁路效果越好；而工作频率越高，电容值则需要相应减小。
此外，还应选择具有良好高频特性和低ESR（Equivalent Series Resistance）的电容器，以保证电路的性能。
二、去耦电容去耦电容（Decoupling Capacitor）是指将电容器连接在电源和地之间，用于平衡电源电压和提供瞬态电流的元件。
去耦电容主要用于提供电流给电路中的各个部分，以满足电路对瞬态电流的需求，避免电源线上的电压波动对电路的干扰。
去耦电容的作用主要有两个方面：一是通过对高频信号的短路作用，使高频噪声引流至地，减小电源线上的噪声干扰；二是通过对低频信号的开路作用，提供电流给电路中的各个部分，保持电源电压的稳定性。
在选择去耦电容时，需要考虑电路的工作频率范围、电容值和ESR 等因素。
一般来说，去耦电容的电容值应根据电路的瞬态电流需求来确定，电容值越大，能提供的瞬态电流越大；而ESR越低，能提供的瞬态电流响应越快。
因此，在实际应用中，需要根据电路的需求综合考虑这些因素，选择合适的去耦电容。
电容在电路中的作用及电容滤波原理
电容在电路中的作用及电容滤波原理————————————————————————————————作者：————————————————————————————————日期：电容在电路中的作用及电容滤波原理电容器在电子电路中几乎是不可缺少的储能元件，它具有隔断直流、连通交流、阻止低频的特性。
广泛应用在耦合、隔直、旁路、滤波、调谐、能量转换和自动控制等电路中。
熟悉电容器在不同电路中的名称意义，有助于我们读懂电子电路图。
1、滤波电容：接在直流电源的正、负极之间，以滤除直流电源中不需要的交流成分，使直流电变平滑。
一般采用大容量的电解电容器或钽电容，也可以在电路中同时并接其他类型的小容量电容以滤除高频交流电。
2、去耦电容：幷接在放大电路的电源正、负极之间，防止由于电源内阻形成的正反馈而引起的寄生震荡。
3、耦合电容：接在交流信号处理电路中，用于连接信号源和信号处理电路或者作两放大器的级间连接，用以隔断直流，让交流信号或脉冲信号通过，使前后级放大电路的直流工作点互不影响。
4、旁路电容：接在交、直流信号的电路中，将电容并接在电阻两端或由电路的某点跨接到公共电位上，为交流信号或脉冲信号设置一条通路，避免交流信号成分因通过电阻产生压降衰减。
5、调谐电容：连接在谐振电路的振荡线圈两端，起到选择振荡频率的作用。
6、衬垫电容与谐振电容：主电容串联的辅助性电容，调整它可使振荡信号频率范围变小，幷能显著地提高低频端的振荡频率。
是当地选定衬垫电容的容量，可以将低端频率曲线向上提升，接近于理想频率跟踪曲线。
7、补偿电容：与谐振电路主电容并联的辅助性电容，调整该电容能使振荡信号频率范围扩大。
8、中和电容：并接在三极管放大器的基极与发射极之间，构成负反馈网络，以抑制三极管间电容造成的自激振荡。
9、稳频电容：在振荡电路中起稳定振荡频率的作用。
10、定时电容：在RC时间常数电路中与电阻R串联，共同决定充放电时间长短的电容。
11、加速电容：接在振荡器反馈电路中，使正反馈过程加速，提高振荡信号的幅度。
EMC防护中的滤波电容、旁路电容和去耦电容正确理解

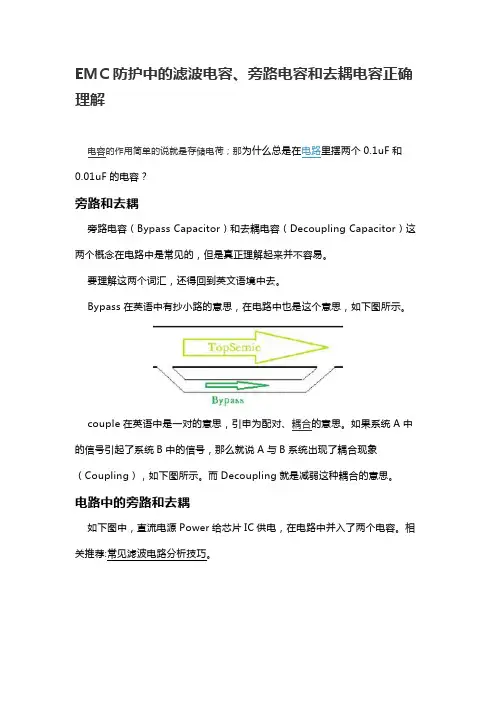

EMC防护中的滤波电容、旁路电容和去耦电容正确理解电容的作用简单的说就是存储电荷；那为什么总是在电路里摆两个0.1uF和0.01uF的电容？旁路和去耦旁路电容（Bypass Capacitor）和去耦电容（Decoupling Capacitor）这两个概念在电路中是常见的，但是真正理解起来并不容易。
要理解这两个词汇，还得回到英文语境中去。
Bypass在英语中有抄小路的意思，在电路中也是这个意思，如下图所示。
couple在英语中是一对的意思，引申为配对、耦合的意思。
如果系统A中的信号引起了系统B中的信号，那么就说A与B系统出现了耦合现象（Coupling），如下图所示。
而Decoupling就是减弱这种耦合的意思。
电路中的旁路和去耦如下图中，直流电源Power给芯片IC供电，在电路中并入了两个电容。
相关推荐:常见滤波电路分析技巧。
旁路如果Power受到了干扰，一般是频率比较高的干扰信号，可能使IC不能正常工作。
在靠近Power处并联一个电容C1，因为电容对直流开路，对交流呈低阻态。
频率较高的干扰信号通过C1回流到地，本来会经过IC的干扰信号通过电容抄近路流到了GND。
这里的C1就是旁路电容的作用。
去耦由于集成电路的工作频率一般比较高，IC启动瞬间或者切换工作频率时，会在供电导线上产生较大的电流波动，这种干扰信号直接反馈到Power会使其产生波动。
在靠近IC的VCC供电端口并联一个电容C2，因为电容有储能作用，可以给IC提供瞬时电流，减弱IC电流波动干扰对Power的影响。
这里的C2起到了去耦电容的作用。
为什么要用两个电容回到本文最开始提到的问题，为什么要用0.1uF和0.01uF的两个电容？电容阻抗和容抗计算公式分别如下：容抗与频率和电容值成反比，电容越大、频率越高则容抗越小。
可以简单理解为电容越大，滤波效果越好。
那么有了0.1uF的电容旁路，再加一个0.01uF 的电容不是浪费吗？实际上，对一个特定电容，当信号频率低于其自谐振频率时呈容性，当信号频率高于其自谐振频率时呈感性。
滤波电容旁路电容和去耦电容的作用和选择
滤波电容百科名片储能电容的安装数字电路的电源线与回流线（地线）之间总要连接很多的电容器通常称为滤波电容。
目录简介选择作用编辑本段简介一般情况下，电解电容的作用是过滤掉电流中的低频信号，但即使是低频信号，其频率也分为了好几个数量级。
因此为了适合在不同频率下使用，电解电容也分为高频电容和低频电容（这里的高频是相对而言n-35g的主滤波电容）。
低频滤波电容主要用于是电滤波或变压器整流后的滤波，其工作频率与市电一致为50Hz；而高频滤波电容主要工作在开关电源整流后的滤波，其工作频率为几千Hz到几万Hz。
当我们将低频滤波电容用于高频电路时，由于低频滤波电容高频特性不好，它在高频充放电时内阻较大，等效电感较高。
因此在使用中会因电解液的频繁极化而产生较大的热量。
而较高的温度将使电容内部的电解液气化，电容内压力升高，最终导致电容的鼓包和爆裂。
编辑本段选择滤波电容在开关电源中起著非常重要的作用，如何正确选择滤波电容，尤其是输出滤波电容的选择则是每个工程技术人员十分关心的问题。
50赫兹工频电路中使用的普通电解电容器，其脉动电压频率仅为100赫兹，充放电时间是毫秒数量级。
为获得更小的脉动系数，所需的电容量高达数十万微法，因此普通低频铝电解电容器的目标是以提高电容量为主，电容器的电容量、损耗角正切值以及漏电流是鉴别其优劣的主要参数。
而开关电源中的输出滤波电解电容器，其锯齿波电压频率高达数万赫兹，甚至是数十兆赫兹。
这时电容量并不是其主要指标，衡量高频铝电解电容优劣的标准是“阻抗- 频率”特性。
要求在开关电源的工作频率内要有较低的等效阻抗，同时对于半导体器件工作时产生的高频尖峰信号具有良好的滤波作用。
普通的低频电解电容器在万赫兹左右便开始呈现感性，无法满足开关电源的使用要求。
而开关电源专用的高频铝电解电容器有四个端子，正极铝片的两端分别引出作为电容器的正极，负极铝片的两端也分别引出作为负极。
电流从四端电容的一个正端流入，经过电容内部，再从另一个正端流向负载；从负载返回的电流也从电容的一个负端流入，再从另一个负端流向电源负端。
滤波电容、去耦电容、旁路电容作用及区别
滤波电容、去耦电容、旁路电容作用电容在减小同步开关噪声起重要作用，而电源完整性设计的重点也在如何合理地选择和放置这些电容上。
各种各样的电容种类繁杂，但无论再怎么分类，其基本原理都是利用电容对交变信号呈低阻状态。
交变电流的频率f越高，电容的阻抗就越低。
旁路电容起的主要作用是给交流信号提供低阻抗的通路；去耦电容的主要功能是提供一个局部的直流电源给有源器件，以减少开关噪声在板上的传播和将噪声引导到地，加入去耦电容后电压的纹波干扰会明显减小；滤波电容常用于滤波电路中。
对于理想的电容器来说，不考虑寄生电感和电阻的影响，那么在电容设计上就没有任何顾虑，电容的值越大越好。
但实际情况却相差很远，并不是电容越大对高速电路越有利，反而小电容才能被应用于高频。
滤波电容：滤波电容用在电源整流电路中，用来滤除交流成分。
使输出的直流更平滑。
去耦电容用在放大电路中不需要交流的地方，用来消除自激，使放大器稳定工作。
旁路电容用在有电阻连接时，接在电阻两端使交流信号顺利通过。
1.去耦电容蓄能作用的理解（1）去耦电容主要是去除高频如RF信号的干扰，干扰的进入方式是通过电磁辐射。
而实际上，芯片附近的电容还有蓄能的作用，这是第二位的。
你可以把总电源看作水库，我们大楼内的家家户户都需要供水，这时候，水不是直接来自于水库，那样距离太远了，等水过来，我们已经渴的不行了。
实际水是来自于大楼顶上的水塔,水塔其实是一个buffer 的作用。
如果微观来看，高频器件在工作的时候，其电流是不连续的，而且频率很高，而器件VCC到总电源有一段距离，即便距离不长，在频率很高的情况下，阻抗Z＝i*wL+R，线路的电感影响也会非常大，会导致器件在需要电流的时候，不能被及时供给。
而去耦电容可以弥补此不足。
这也是为什么很多电路板在高频器件VCC管脚处放置小电容的原因之一（在Vcc引脚上通常并联一个去耦电容，这样交流分量就从这个电容接地。
（2）有源器件在开关时产生的高频开关噪声将沿着电源线传播。
