泄压装置

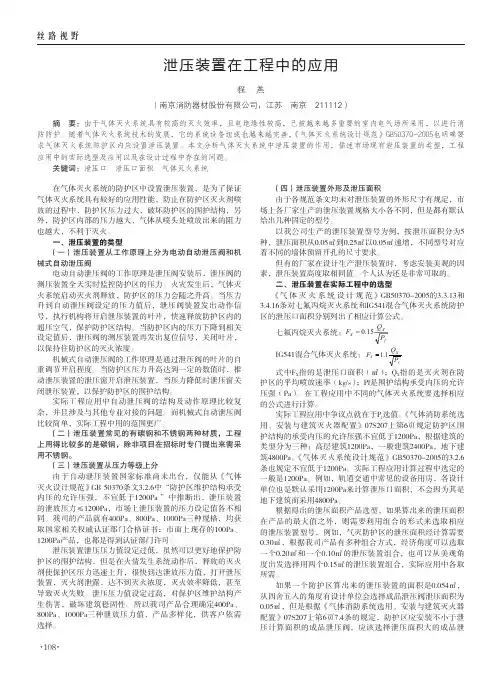

泄压装置在工程中的应用
丝 路 视 野在气体灭火系统的防护区中设置泄压装置，是为了保证气体灭火系统具有较好的应用性能，防止在防护区灭火剂喷放的过程中，防护区压力过大，破坏防护区的围护结构，另外，防护区内部的压力越大，气体从喷头处喷放出来的阻力也越大，不利于灭火。
一、泄压装置的类型（一）泄压装置从工作原理上分为电动自动泄压阀和机械式自动泄压阀电动自动泄压阀的工作原理是泄压阀安装后，泄压阀的测压装置全天实时监控防护区的压力。
火灾发生后，气体灭火系统启动灭火剂释放，防护区的压力会随之升高。
当压力升到自动泄压阀设定的压力值后，泄压阀装置发出动作信号，执行机构将开启泄压装置的叶片，快速释放防护区内的超压空气，保护防护区结构。
当防护区内的压力下降到相关设定值后，泄压阀的测压装置再发出复位信号，关闭叶片，以保持住防护区的灭火浓度。
机械式自动泄压阀的工作原理是通过泄压阀的叶片的自重调节开启程度。
当防护区压力升高达到一定的数值时，推动泄压装置的泄压窗开启泄压装置，当压力降低时泄压窗关闭泄压装置，以保护防护区的围护结构。
实际工程应用中自动泄压阀的结构及动作原理比较复杂，并且涉及与其他专业对接的问题。
而机械式自动泄压阀比较简单，实际工程中用的范围更广。
（二）泄压装置常见的有碳钢和不锈钢两种材质，工程上用得比较多的是碳钢，除非项目在招标时专门提出来需采用不锈钢。
（三）泄压装置从压力等级上分由于自动泄压装置国家标准尚未出台，仅能从《气体灭火设计规范》 GB 50370条文3.2.6中“防护区维护结构承受内压的允许压强，不宜低于1200Pa ”中推断出，泄压装置的泄放压力≤1200Pa，市场上泄压装置的压力设定值各不相同。
我司的产品就有400Pa、800Pa、1000Pa三种规格，均获取国家相关权威认证部门合格证书；市面上现存的100Pa、1200Pa产品，也都是得到认证部门许可。
泄压装置泄压压力值设定过低，虽然可以更好地保护防护区的围护结构，但是在火情发生系统动作后，释放的灭火剂使保护区压力迅速上升，很快到达泄放压力值，打开泄压装置，灭火剂泄露，达不到灭火浓度，灭火效率降低，甚至导致灭火失败。
安全泄压装置的要求
安全泄压装置的要求一、安全泄压装置的设置原则1、车用气瓶或者其他可燃气体气瓶、呼吸器用气瓶、消防灭火器用气瓶、溶解乙炔气瓶、盛装低温液化气体的焊接绝热气瓶、盛装液化气体的气瓶集束装置、长管拖车及管束式集装箱用大容积气瓶，应当装设安全泄压装置。
2、盛装剧毒气体的气瓶，禁止装设安全泄压装置。
3、液化石油气钢瓶，不宜装设安全泄压装置。
二、安全泄压装置的选用原则1、盛装有毒气体的气瓶，不应当单独装设安全阀；盛装低压有毒气体的气瓶允许装设易熔塞合金装置。
2、盛装溶解乙炔的气瓶，应当装设易熔塞合金装置。
3、盛装易于分解或者聚合的可燃气体的气瓶，宜装设易熔塞合金装置。
4、盛装液化天然气及其他可燃气体的焊接绝热气瓶，应当装设两级安全阀；盛装其他低温液化气体的焊接绝热气瓶应当装设爆破片和安全阀。
5、机动车用液化石油气瓶，应当装设带安全阀的组合阀或者分立的安全阀；车用压缩天然气气瓶应当装设爆破片—易熔合金塞串联复合装置。
6、工业用非重复充装焊接钢瓶，应当装设爆破片装置。
7、爆破片—易熔合金塞复合装置或者爆破片—安全阀复合装置中的爆破片应当置于与瓶内介质接触的一侧。
8、爆破片装置（或者爆破片）的公称爆破压力为气瓶的水压试验压力。
9、安全阀的开启压力不得小于气瓶水压试验压力的75%或者相应标准的规定，也不得大于气瓶水压试验压力。
“75%～100%水压试验压力”10、盛装可燃气体的气瓶，其安全泄压装置的结构与装设都应当使所排出的气体直接排向大气空间，不会被阻挡或者冲击到其他设备上。
三、安全泄压装置的装设部位1、无缝气瓶，应当装设在瓶阀上。
2、焊接气瓶，可以装设在瓶阀上，也允许单独装设在气瓶的封头部位。
3、工业用非重复充装焊接钢瓶，应当将爆破片直接焊接在气瓶封头部位。
4、溶解乙炔气瓶，应当将易熔合金塞装设在气瓶上封头、阀座或者瓶阀上。
四、防震圈防震圈是指套在气瓶外面的弹性物质，是气瓶防震圈的简称。
防震圈的主要功能是防止气瓶受到直接冲撞。
泄压装置管理制度
泄压装置管理制度第一部分：总则为了规范泄压装置的管理，保障泄压装置的安全运行，提高泄压装置的使用效率，特制定本管理制度。
第二部分：适用范围本管理制度适用于公司内所有涉及泄压装置的管理活动，包括但不限于泄压装置的选购、安装、调试、使用、维护和检修等。
第三部分：责任主体1.公司相关部门负责制定泄压装置的管理制度和工作方案，明确各自的职责和工作范围；2.负责泄压装置的购买、安装、调试和维护等工作的部门，应做好相关工作，确保泄压装置的安全运行；3.负责泄压装置的日常管理和维护的监管部门，应加强与使用单位的沟通和协调，及时发现和解决问题。
第四部分：泄压装置的选购1.根据实际需求，选购符合标准要求的泄压装置；2.选择具备生产资质和相应技术实力的厂家或供应商进行采购；3.购买泄压装置前，应对不同品牌和型号的泄压装置进行比较，选择性价比最高的产品；4.购买时应注意产品的保修期、售后服务和技术支持等。
第五部分：泄压装置的安装1.在安装泄压装置前，应对现场进行认真检查和准备工作，确保安装环境符合要求；2.按照相关规范和要求，进行泄压装置的安装和调试，确保安装质量和效果；3.安装完成后，应对泄压装置进行试运转，检查设备的运行情况和效果，确保安装正确。
第六部分：泄压装置的使用1.在使用过程中，应按照产品说明书和使用要求进行操作，严格禁止超负荷使用；2.使用过程中，应随时注意设备的运行状态，发现异常情况应及时采取措施处理；3.定期对泄压装置进行维护和保养，确保设备的正常运行；4.如发现泄压装置出现故障或问题，应立即停止使用，并通知维修人员进行处理。
第七部分：泄压装置的维护和检修1.定期对泄压装置进行维护和保养，包括清洁、润滑、检查等工作；2.按照规定的时间和要求，对泄压装置进行定期检修和维修，确保设备的稳定运行；3.对检修后的泄压装置进行试运转，确保设备的正常运行。
第八部分：泄压装置的管理和监督1.各部门应建立健全泄压装置的管理制度和工作方案，明确各自的责任和工作范围；2.加强泄压装置的日常管理和监督工作，定期检查和评估设备的运行情况；3.对不合格的泄压装置进行整改或更换，确保设备的安全和稳定运行。
安全泄压装置课程设计
安全泄压装置课程设计一、课程目标知识目标：1. 学生能理解安全泄压装置的基本概念、工作原理及其在工程实践中的应用。
2. 学生能掌握安全泄压装置的主要类型、结构组成及其功能。
3. 学生能了解安全泄压装置在保障设备运行安全中的重要性。
技能目标：1. 学生能运用所学的知识分析实际工程案例中安全泄压装置的设计和运用。
2. 学生能通过小组合作，设计简单的安全泄压装置，提高解决问题的能力。
3. 学生能运用相关工具和设备对安全泄压装置进行检测、维护和故障排除。
情感态度价值观目标：1. 学生通过学习安全泄压装置，培养对安全生产的责任感和使命感。
2. 学生在小组合作中学会尊重他人意见，培养团队协作精神。
3. 学生通过了解安全泄压装置的应用，增强对科学技术的兴趣和热爱。
课程性质：本课程属于工程与技术学科，旨在培养学生的实践操作能力和安全意识。
学生特点：初三学生具备一定的物理基础和动手能力，对实际应用有较高的兴趣。
教学要求：结合学生特点，注重理论知识与实际应用的结合，提高学生的实践操作能力和安全意识。
在教学过程中，将目标分解为具体的学习成果，以便于教学设计和评估。
二、教学内容1. 安全泄压装置的基本概念与工作原理- 定义、作用及分类- 常见的安全泄压装置及其工作原理2. 安全泄压装置的结构与功能- 泄压阀、安全阀、爆破片等主要部件的结构组成- 各部件在泄压过程中的功能及相互关系3. 安全泄压装置的应用案例- 案例分析：不同场景下安全泄压装置的应用- 实践操作：模拟实验，了解安全泄压装置的实际工作过程4. 安全泄压装置的设计与制作- 设计原则与方法- 小组合作：设计简单的安全泄压装置，并进行性能测试5. 安全泄压装置的检测与维护- 检测方法及注意事项- 故障排除与日常维护教学内容安排与进度：第一课时：安全泄压装置的基本概念与工作原理第二课时：安全泄压装置的结构与功能第三课时：安全泄压装置的应用案例第四课时：安全泄压装置的设计与制作第五课时：安全泄压装置的检测与维护本教学内容依据课程目标，结合教材相关章节，确保科学性和系统性，旨在帮助学生掌握安全泄压装置的相关知识，提高实践操作能力。
气体灭火泄压装置工作原理
气体灭火泄压装置工作原理
气体灭火泄压装置是一种常见的消防设备，用于在火灾发生时迅速释放灭火剂气体，以达到灭火和保护设备和人员的目的。
其工作原理如下：
1. 火灾探测器：当火灾发生时，火灾探测器将信号传递至控制器。
2. 控制器：控制器接收到信号后，会启动气体灭火泄压装置的工作程序。
3. 气瓶：气体灭火泄压装置的灭火剂通常是惰性气体，如二氧化碳、氦气等，存储在高压气瓶内。
4. 泄压阀：当控制器启动气体灭火泄压装置的工作程序时，泄压阀会自动打开，释放高压气体。
5. 灭火剂扩散：高压气体在泄压阀的作用下，迅速扩散到被保护区域，灭火剂与火焰作用，达到灭火、抑制火势的目的。
气体灭火泄压装置不但能对电气火灾和普通火灾进行灭火，还可以在灭火过程中保护设备和人员的安全。
它的快速响应和高效性是广泛应用的原因之一。
- 1 -。
消防泄压装置标准
消防泄压装置标准一、装置设计1.消防泄压装置应按照国家有关标准和规范进行设计，确保其功能和安全性。
2.装置的设计应考虑到使用环境、压力范围、安全性能和使用寿命等因素。
3.设计时应确保装置的外观美观、结构合理、操作简便、维护方便。
二、装置安装1.消防泄压装置的安装应由专业人员进行，确保安装质量和安全性。
2.安装前应对装置进行检查和测试，确保其正常运转和密封性能良好。
3.安装时应按照装置的使用说明书进行，遵守相关规范和标准。
4.安装后应对装置进行验收，检查安装是否牢固、是否漏气等。
三、装置操作1.操作人员应经过专业培训，熟悉装置的性能、操作方法和注意事项。
2.操作时应按照装置的使用说明书进行，避免误操作和危险操作。
3.在操作过程中应随时注意装置的工作状态和压力变化，及时调整操作。
4.操作结束后应关闭装置，断开电源，并进行检查和维护。
四、装置维护1.消防泄压装置应定期进行检查和维护，确保其正常运转和安全性。
2.检查和维护时应按照装置的使用说明书进行，对损坏部件进行更换或修理。
3.检查和维护时应特别注意管道连接处是否漏气、阀门是否灵活等。
4.在检查和维护过程中应采取必要的安全措施，避免发生意外事故。
五、装置安全1.消防泄压装置应具有可靠的安全性能，能够保证在紧急情况下正常工作。
2.装置的设计和制造应符合国家有关安全标准的要求，并经过安全检测合格。
3.在使用过程中应严格按照安全操作规程进行，避免发生安全事故。
4.在安全事故发生时，应立即停机检查并采取必要的措施防止事故扩大。
5.六、装置验收6.新安装或大修后的消防泄压装置应进行验收试验，检查其性能和安全性。
7.验收试验应按照国家有关标准和规范进行，对不合格的装置进行调整或更换。
8.在验收试验过程中应做好安全措施，避免发生意外事故。
9.验收合格后应做好记录并出具验收报告，存档备查。
10.七、装置使用11.使用消防泄压装置时应根据其性能特点和使用范围进行选择和使用，不得超负荷运转。
气瓶与安全泄压装置分析
气瓶与安全泄压装置分析一、前言气瓶在各行业中大量应用，但随之而来的气瓶事故也越来越多，气瓶多为压力容器，危险性以压力容器爆炸最为显著，本文仅着重对气瓶及安全泄压装置进行分析。
可导致气瓶发生事故的危险因素众多，不在本文的讨论范围之内。
二、气瓶的分类气瓶种类繁多，按照瓶体结构可分为无缝气瓶、焊接气瓶、纤维缠绕气瓶、低温绝热气瓶、内装填料气瓶。
按公称工作压力划分可分为高压气瓶和低压气瓶，其中高压气瓶是指公称工作压力大于或者等于10MPa的气瓶；低压气瓶是指公称工作压力小于10MPa的气瓶。
按公称容积（指水容积）划分，可分为小容积气瓶、中容积气瓶、大容积气瓶，其中小容积气瓶是指公称容积小于或者等于12L的气瓶，中容积气瓶是指公称容积大于12L并小于或者等于150L的气瓶，大容积气瓶是指公称容积大于150L 的气瓶。
按用途划分可分为工业用气瓶、医用气瓶、燃气气瓶、车用气瓶、呼吸器用气瓶、消防灭火用气瓶。
三、气瓶安全泄压装置1、泄压装置的类型气瓶专用的安全泄压装置分为温度驱动型和压力驱动型，包括易熔合金塞或者玻璃泡装置、爆破片装置、爆破片-易熔合金塞复合装置、安全阀等。
2、安全泄压装置选用原则（1）车用气瓶、溶解乙炔气瓶、焊接绝热气瓶、液化气体气瓶集束装置以及长管拖车和管束式集装箱用大容积气瓶，应当装设安全泄压装置。
（2）盛装剧毒气体、自燃气体的气瓶，禁止装设安全泄压装置。
（3）盛装有毒气体的气瓶不应当单独装设安全阀，盛装高压有毒气体的气瓶应当选用爆破片-易熔合金塞复合装置。
（4）燃气气瓶和氧气、氮气以及惰性气体气瓶，一般不装设安全泄压装置。
（5）盛装易于分解或者聚合的可燃气体、溶解乙炔气体的气瓶，应当装设易熔合金塞装置。
（6）盛装液化天然气以及其他可燃气体的低温绝热气瓶内胆，至少装设2只安全阀；盛装其他低温液化气体的低温绝热气瓶，应当装设爆破片装置和安全阀。
（7）车用液化石油气钢瓶、车用二甲醚钢瓶，应当装设带安全阀的组合阀或者分立的安全阀；车用压缩天然气气瓶，应当装设爆破片-易熔合金塞串联复合装置或者玻璃泡装置。
压力容器的安全泄压装置安全泄压装置与安全泄放量
第五章 压力容器的安全泄压装置
压力容器的安全泄压装置安全泄压装 置与安全泄放量
第五章 压力容器的安全泄压装置
1、液化气体容器的安全泄放量
用以贮存或处理液化气体的压力容器，当环境温 度升高时，器内的液化气体受热蒸发，体积迅速增大 ，从而造成压力容器超压，危及容器的安全。
由于压力容器产生超压的原因不同，因此，计 算安全泄放量的方法也有所不同。
压力容器的安全泄压装置安全泄压装 置与安全泄放量
第五章 压力容器的安全泄压装置
1、贮存压缩气体或蒸汽时容器的安全泄放量 （1） 压缩气体或蒸汽容器（仅一个压力源）
石油化工厂有很多贮存或处理压缩气体、蒸汽等的 压力容器，由于其压力源的压力比较稳定，不受外界干 扰，因此，该容器的安全泄放量就是该压力源的最大生 产能力。对于压缩机取1小时（单位时间）的排气量， 锅炉取1小时的蒸汽量为安全泄放量。 （2） 压缩气体（蒸汽）贮罐（多个源控制）
压力容器的安全泄压装置安全泄压装 置与安全泄放量
第五章 压力容器的安全泄压装置
2、安全泄放装置的性能要求： （1）当容器在正常操作压力下运行时，它不影响容器
的工作； （2）一旦容器内的压力超过规定时，它能自动开启，
把容器内部分介质或气体迅速喷出，使容器内的压 力保持在容许的范围，达到保护容器的目的。 （3）具备自动报警的作用。
压力容器的安全泄压装 置安全泄压装置与安全
泄放量
2020/11/14
压力容器的安全泄压装置安全泄压装 置与安全泄放量
第五章 压力容器的安全泄压装置
可能产生超压的情况： （1）自身不产生压力的容器
① 输入气量 >输出气量，压力上升→超压； ② 管道被异物堵塞（包括腐蚀产物），压力上升； ③ 阀门操作失误（出口阀关闭），压力上升。 （2）较高压力系统的介质经减压阀进入较低压力系统
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
（5）安全阀的型式通常采用直接载荷弹簧式安全阀 若采用非直接载荷弹簧式安全阀,则必须做到即使副 阀失灵时,主阀应仍能在规定的开启压力下,自行开 启并排出全部额定泄放量。
安全泄压装置的安装
（1）在相邻两个或几个压力容器之间如果没有切断阀， 可在最前面一个设备上设置安全泄压设施来保护下游 的几个设备。
泄压装置
现代化工工业生产中，经常伴随着高温、高压等危 险性的生产条件以及操作。为了避免发生危险，保证生 产的安全性，因此普遍的需要使用安全泄压装置。 安全泄压装置是化工过程中必不可少的安全附件,就 是当被保护系统内介质压力超过规定值时,泄压装置动作 并向外排放介质。 安全泄压装置的主要作用是防止压力容器、锅炉和管 道等受压设备因火灾、操作故障或停水停电造成压力设备 超过其设计压力而发生的爆炸事故。
（2）加热炉的炉管不宜设置安全阀。
（3）在同一压力系统中，如压力来源处已有安全泄压装置 则其余设备可不设。
（4）由于使用安全阀可以不完全损失或不损失物料， 并通常可以保持工艺过程不致因其而中断等许多优 点，因此应首先考虑设置安全阀。只有当安全阀不 能满足工艺要求和可靠工作时，可采用爆破片装置 或安全阀与爆破片装置的组合装置。爆破片装置不 宜用于液化气体贮罐和经常超压的场所。
它具有阀型和断裂型的优点，即能防止阀型安 全泄压装置的泄漏，又可以在排放过高的压力以后 使容器继续运行。容器超压时，爆破片断裂、安全 阀开放排气，待压力降至正常压力时，安全阀关闭 容器继续运行。
安全泄压装置的设置原则
（1）在操作过程中由于工艺操作条件异常、误操作、动力 故障、火灾事故等不正常条件下，介质压力有可能超过设 计压力的设备,均应设置安全泄压装置。
（2）全启式安全阀和反拱形爆破片装置必须装设在容 器液面以上气相空间部分，或装设在与压力容器气相 空间相连的管道上，且连接入口和管道的截面积应不 小于安全阀进口截面积的总和。用于液体的安全阀出 口管直径不应小于15mm。
（3）安全泄放装置应设置在压力容器本体或其附属 管线上容易检查、修理的部位，并应有足够的结构强 度，能承受该泄放装置泄放时所产生的反力。安全阀 的阀体应处于垂直方向。 （4）安全泄压装置与容器之间一般不得装设截止阀 门，若由于特殊情况需要设置，则在容器正常运行期 间截止阀门必须保证全开并加铅封或锁定，截止阀的 结构和通径应不妨碍安全阀的安全泄放。为实现安全 阀的在线校验，可在安全阀与压力容器之间装设爆破 片装置。
安全泄压装置使用注意事项
（1）安全泄压装置的动作压力可按操作工况、容器的 设计压力或最大允许工作压力确定，但当采用容器的 最大允许工作压力时，应在图样和铭牌上注明在安全 泄压装置存在背压的情况下，容器空间的超压限度不 能超过规定。 （2）容器不能承受可能出现的负压条件时，应装设防 负压的泄放装置。 （3）在把多个容器看成一个容器时，只需在危险的空 间设置一个泄放装置，但计算泄放装置的泄放量应把 容器间的连接管道包括在内。
（4)安全泄压装置只能用来限定压力升高到一给定 值，而不能用来降压。对于减压系统，在考虑火灾 的情况下，容器内润湿部分以上的设备材料的温度 可能达到足以降低材料强度的水平。所以在这种情 况下，安全阀并不能防止设备的爆破。因此，除了 设置安全阀防止一般超压外，还应采用蒸汽减压系 统来保护设备。 （5）对于火灾危险类别为甲、乙、丙类的设备除 按要求设置安全泄压装置以外，还应考虑设有事故 紧急排放、处理设施。
（2）断裂型安全泄压装置
常用的断裂型安全泄压装置是爆破片和防爆帽。 前者用于中、低压容器，后者用于高压和超压容器。 其特点是密封性能好、泄压反应快以及气体内所含的 污物对它的影响较小等。 但是由于它在完成泄压后不能继续使用而且容器 也得停止运行，需要更换新的，不能使容器连续工作 经常更换，会提高成本且操作频繁。 所以断裂型安全泄压装置一般只被用于超压可能 较小而且不式分类可分为 四种：阀型、断裂型、熔化型和组合型。
（1）阀型安全泄压阀装置
阀型安全泄压阀装置就是常用的安全阀，这种装置 的特点是，它仅仅排泄容器内高于规定部分的压力，当 容器内压力降至正常操作压力时，它即自动关闭。这样 可避免容器因出现超压就得把全部气体排除而造成生产 中断和浪费，因此被广泛采用。 而这种泄压装置的缺点是：密封性较差由于弹簧的 惯性作用，阀的开启会出现滞后现象；当用于一些不洁 净的气体时，阀口有被堵塞或阀瓣有被粘住的可能。 因此这种装置不适宜使用在易挥发、毒性大的场合 在阀门组装时应认真清理结合面避免杂质落入 ；当使用 不清洁的物料时，需要经常检修。
化工工业生产中，由于存在大量的危险 性因素，安全性事故时有发生，会导致大量人员 伤亡和财产损失。而安全泄压装置则是化工生产 中一种安全性辅助设备，能够有效的减少危险事 故的发生，提高生产的安全性。但是在使用安全 泄压装置时应该遵循使用原则，结合经验知识， 选择正确的装置和使用方法，以发挥其应有的作 用。避免事故的发生。
（3）熔化型安全泄压装置
熔化型泄压装置就是常用的易熔塞。它是通过 易熔合金的熔化，使容器的气体从原来填充有易熔 合金的孔中排除而泄放压力的。 这种泄压装置主要用于防止容器由于温度升高 而发生的超压，避免因此引起爆炸；所以熔化型泄 压装置一般多用于液化气体钢瓶。
（4）组合型安全泄压装置
组合型泄压装置是一种同时具有间型和断裂型 或者是间型和熔化型的泄压装置。常见的有弹簧安 全阀和爆破片的组合型。
