第六章超宽带信道模型
超宽带技术(UWB)概述

UWB的特点
2、信道容量大,传输速率高
➢ 香农信道容量公式
C
W
log2 (1
S N
)
(b / s)
➢ 超宽带信号占有数百兆赫兹(MHz)甚至几吉赫兹
(GHz)带宽,理论上可以提供极高的信道容量,达
到Gbps以上的传输速率,或者在很低的信噪比下,
以一定的传输速率实现可靠传输。假定一个超宽带信
号使用7GHz带宽,当信噪比S/N低至-10dB时,超宽 带可以提供的信道容量为C=7G×log2(1+0.1)≈ 0.963Gbps,接近1Gbps。
• 时隔这么多年后,在最近七八年中其它先 进的无线技术如蓝牙技术、WiFi、WiMAX 都先后面世,UWB为什么会重出江湖并引 起如此密切的关注呢?
UWB:由来
• UWB技术特点与时代需求的结合
– 随着网络技术的发展,网络信息传输从以文字 为主过渡到以多媒体信息为主,因此对带宽的 要求就比较高;
– 从技术层面来说,可靠地传输视频图像所需的 数据传输速度超过了蓝牙与WiFi的能力;
➢ 例如基于UWB技术的无线USB 2.0,可取代有线USB, 实现PC之间及消费类电子设备(电视、数码相机、 DVD播放器、MP3等)之间的无线数据互连与通信。
➢ 无线个域网(WPAN) 、高速智能无线局域网、智能交 通系统,公路信息服务系统,汽车检测系统,舰船、 飞机内部通信系统,楼内通信系统、室内宽带蜂窝电 话,战术组网电台,非视距超宽带电台,战术/战略 通信电台,保密无线宽带因特网接入等等
非正弦波形传输
传统无线发射信号
UWB发射信号
Signal1
Signal2
时域共享
Signal1
Signal2
超宽带基础知识

上式不满足正交性,修正的Hermite多项式的表达式:
hn
t
t2
e
h4 en
t
1
t2
ne4
dn dt n
t2 e 2
n取不同的值(1,2,3,…)可以得到一组相互正交的脉冲:
t2
h0 t e 4
h1
t
te
t2 4
h2 t
t2 1
t2
e4
h3
t
t3 3t
t2
使用高斯脉冲的原因:
超宽带脉冲发生器最容易产生的信号就是类似于高斯脉冲 的信号。
使用高斯脉冲分析简便。
已有的高斯脉冲种类
▪ Gaussian monocycle,类似于高斯脉冲的一阶导数,其表达式为
p t 2 et e2 t tm 2
tm
▪ Scholtz’s monocycle,类似于高斯脉冲的二阶导数,其表达式为
fH fL 500 MHz
式中:fH、fL分别为功率较峰值功率下降10dB时所对应的高端 频率和低端频率。fc是载波频率或中心频率。
频率范围:3.1~10.6GHz
各向同性发射功率谱密度(EIRP) 小于-41.3dBm/MHz
2)分类
▪ 脉冲无线电(Impulse Radio):采用冲击脉冲(超短脉冲 )作为信息载体的无线电技术。
目录:
1、超宽带系统的基本原理 1)概念 2)分类
2、超宽带系统的波形 3、超宽带系统的调制方式 4、超宽带系统的传播特性及信道模型 5、超宽带系统的接收技术
Page ▪ 2
1、超宽带系统的基本原理
1)概念
▪ 超宽带无线电是指具有很高带宽比的无线电技术。 ▪ FCC定义:
超宽带基础知识

数学表达式:当调制信息为ai,i=0,1,2,...,调制信号为:
s(t )
k
a
k
p(t kTf )
f
列。
p(t kT ) 其中,p(t)是基本脉冲信号;Tf是脉冲周期; 是脉冲序
k
优点:物理实现简单,只需一个匹配滤波器和一个脉冲发生器。
可以使用非相干解调。 缺点:误码性能不是最好。
高斯脉冲及其各阶导数:
高斯函数表达式:
为了简化表达式,令
,则高斯函数表示为
α 为高斯脉冲成形因子。 α 增大,脉冲幅度减小,脉 冲宽度增加。
高斯脉冲各阶导数波形:
波形分析: 从时域波形来看,高斯脉冲导数的阶数越高,脉冲的峰值 越多,过多的峰值不利于信号的检测和捕获,也不利于波形的 实现。 高斯脉冲含有较高的直流分量,不利于信号辐射。但其k阶 导数直流分量为零,信号能有效辐射。 使用高斯脉冲的原因: 超宽带脉冲发生器最容易产生的信号就是类似于高斯脉冲 的信号。 使用高斯脉冲分析简便。
补零前缀作用:使得系统抗多径能力增强且降低发射机频率。
M是所用子带数。
OFDM 主要思想:将信道分成若干正交子信道,将高速数据信号转换 成并行的低速子数据流,调制到在每个子信道上进行传输。正 交信号可以通过在接收端采用相关技术来分开,这样可以减少 子信道之间的相互干扰 ICI 。每个子信道上的信号带宽小于 信道的相关带宽,因此每个子信道上的可以看成平坦性衰落, 从而可以消除符号间干扰。而且由于每个子信道的带宽仅仅是 原信道带宽的一小部分,信道均衡变得相对容易。 码元组成:MB-OFDM系统采用时隙编码,每个OFDM码前插有补 零前缀,码后有保护时隙。
a 当采用二进制PAM(设调制信息为:1 , a2)时,在AWGN信道下的二进制
超宽带 技术

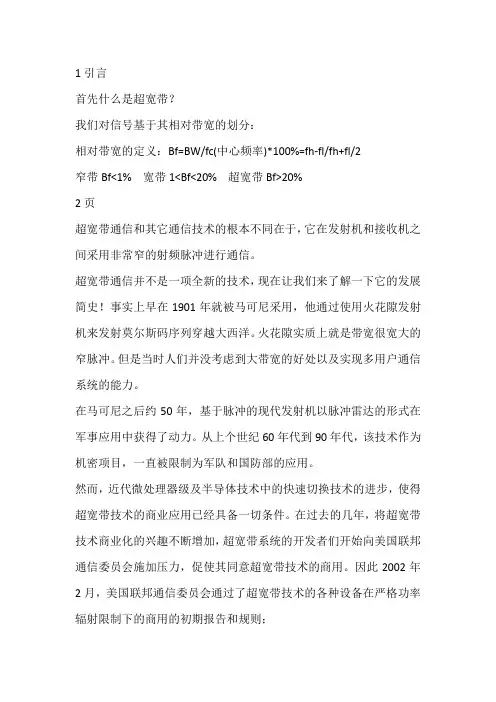

首先什么是超宽带?我们对信号基于其相对带宽的划分:相对带宽的定义:Bf=BW/fc(中心频率)*100%=fh-fl/fh+fl/2窄带Bf<1%宽带1<Bf<20%超宽带Bf>20%2页超宽带通信和其它通信技术的根本不同在于,它在发射机和接收机之间采用非常窄的射频脉冲进行通信。
超宽带通信并不是一项全新的技术,现在让我们来了解一下它的发展简史!事实上早在1901年就被马可尼采用,他通过使用火花隙发射机来发射莫尔斯码序列穿越大西洋。
火花隙实质上就是带宽很宽大的窄脉冲。
但是当时人们并没考虑到大带宽的好处以及实现多用户通信系统的能力。
在马可尼之后约50年,基于脉冲的现代发射机以脉冲雷达的形式在军事应用中获得了动力。
从上个世纪60年代到90年代,该技术作为机密项目,一直被限制为军队和国防部的应用。
然而,近代微处理器级及半导体技术中的快速切换技术的进步,使得超宽带技术的商业应用已经具备一切条件。
在过去的几年,将超宽带技术商业化的兴趣不断增加,超宽带系统的开发者们开始向美国联邦通信委员会施加压力,促使其同意超宽带技术的商用。
因此2002年2月,美国联邦通信委员会通过了超宽带技术的各种设备在严格功率辐射限制下的商用的初期报告和规则;下面介绍一下UWB的相关概念。
超宽带系统不使用载波,采用低占空因子的、短持续期、脉冲来发射和接收信息。
占空因子的定义就是脉冲出现的时间和总的传输时间之比!。
低占空因子保证了超宽带通信非常低的平均功率。
也就决定了,短时超宽带脉冲具有非常宽的带宽和非常低的发射功率。
这直接转化为手持设备较长的电池寿命!4页下面我们看一个超宽带脉冲的例子!第一幅图显示了实用的单周期高斯脉冲的时域波形和频域特性,脉冲周期为0.5ns图中脉冲的中心频率在f=1/T=2GHz。
第二幅图是实际通信中使用的周期性重复的单脉冲的时域和频域特性。
我们从频谱图中看到,很多强烈的能量尖峰,这是由于时域中信号重复的周期性造成了频谱的离散化。
