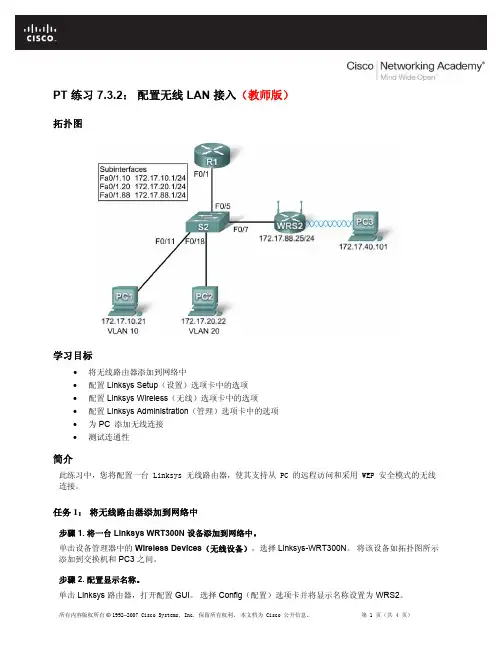

PT 练习 7.3.2.4 配置无线 LAN 接入(教师版)
PT 练习 7.3.2：配置无线 LAN 接入（教师版）拓扑图学习目标•将无线路由器添加到网络中•配置 Linksys Setup（设置）选项卡中的选项•配置 Linksys Wireless（无线）选项卡中的选项•配置 Linksys Administration（管理）选项卡中的选项•为 PC 添加无线连接•测试连通性简介此练习中，您将配置一台 Linksys 无线路由器，使其支持从 PC 的远程访问和采用 WEP 安全模式的无线连接。
任务 1：将无线路由器添加到网络中步骤 1. 将一台 Linksys WRT300N 设备添加到网络中。
单击设备管理器中的Wireless Devices（无线设备），选择 Linksys-WRT300N。
将该设备如拓扑图所示添加到交换机和 PC3 之间。
步骤 2. 配置显示名称。
步骤 3. 将 Internet 接口连接到 S1。
使用直通电缆将 Linksys 路由器的 Internet 接口连接到交换机的 Fa0/7 接口。
步骤 4. 检查结果。
完成比例应为 19%。
如果并非如此，请单击 Check Results（查看结果）查看尚未完成哪些必要部分。
任务 2：配置 Linksys Setup（设置）选项卡中的选项步骤 1. 将 Internet 连接类型设置为静态 IP。
•单击 Linksys 路由器，然后选择 GUI 选项卡。
•在 Linksys 路由器的 Setup（设置）屏幕中，找到 Internet Setup（Internet 设置）下的 Internet Connection Type（Internet 连接类型）选项。
单击下拉菜单并从列表中选择 Static IP（静态IP）。
步骤 2. 配置 WRS2 的 VLAN 88 IP 地址、子网掩码和默认网关。
•将 Internet IP 地址设置为 172.17.88.25。
•将子网掩码设置为 255.255.255.0。
实验2 路由器的基本操作和路由配置练习共46页
46、法律有权打破平静。——马·格林 47、在一千磅法律里，没有一盎司仁 爱。— —英国
48、法律一多，公正就少。——托·富 勒 49、犯罪总是以惩罚相补偿；只有处 罚才能 使犯罪 得到偿 还。— —达雷 尔
50、弱者比强者更能得到法律的保护 。—— 威·厄尔
谢谢！
36、自己的鞋子，自己知道紧在哪里。——西班牙
37、我们唯一不会改正的缺点是软弱。——拉罗什福科
ቤተ መጻሕፍቲ ባይዱ
xiexie! 38、我这个人走得很慢，但是我从不后退。——亚伯拉罕·林肯
39、勿问成功的秘诀为何，且尽全力做你应该做的事吧。——美华纳
40、学而不思则罔，思而不学则殆。——孔子
实验七 组建家庭无线局域网
实验三无线路由器的简单配置
一、实验目的
通过本实验的学习，使学生了解构建家庭无线局域网的过程，掌握无线路由器等相关设备的物理连接，掌握使用无线路由器配置家庭无线局域网的技能，培养学生对设备的使用能力以及对知识的学习探究能力，为今后继续进行无线网络方面的学习奠定基础。
二、实验条件
运行WINDOWS XP PC机，无线路由器（2个），USB无线网卡，互联网
三、实验原理及相关知识
无线路由器在无线网络里起主导作用，它是单纯性AP与宽带路由器的结合体，它借助于路由功能，可以实现家庭无线网络中的Internet连接共享，实现ADSL和小区宽带的无线共享接入。
除此之外，无线路由器可以把通过它进行无线和有线连接的终端都分配到一个子网，这样子网内的各种设备交换数据就非常方便，它可以让所有的无线客户端共享上网。
无线路由器具有宽带拨号的功能，它可以直接跟ADSL modem 连接进行宽带共享。
四、实验内容及实验步骤
1、物理连接
2、无线路由器设置
在浏览器中输入无线路由器的IP地址，根据提示输入无线路由器的登陆账号和密码进入路由器的设置界面，对W AN口进行设置，对LAN口设置，对无线参数进行设置等。
3、主机调试
搜索无线网络并连接。
4、用自己的手机搜索并验证是否能成功连接。
五、实验心得。
网络实验报告(路由器配置实验)
低碳经济与我国外贸发展的对策研究[摘要]低碳经济是可持续发展理念的体现，是解决经济发展与资源瓶颈矛盾的有效途径，但在后全球金融危机时代，却成为发达国家市场贸易保护的借口，低碳贸易壁垒将成为我国外贸发展的重大障碍。
文章就低碳经济发展的必要性以及低碳贸易发展中存在的问题进行了深入研究，提出了推动我国低碳贸易发展的政策建议。
[关键词]低碳经济；贸易壁垒；对策一、我国发展低碳经济的必要性(一)低碳经济的内涵低碳经济就是以低能耗、低污染、低排放为基础的经济模式，是含碳燃料所排放的二氧化碳显著降低的经济，是推动全球经济持续发展的必由之路。
低碳经济最初是由英国提出，其目的主要是为了确保英国在全球化经济中获得战略优势，同时维护英国的世界金融中心地——2003年英国能源白皮书明确提出：“要创建低碳经济，一是开发绿色技术，通过发展、应用和输出低碳技术来创造新的商机和就业机会，抢占低碳产业先机；二是通过碳交易等金融方式维护金融中心地位。
”尽管低碳概念的背后有浓厚的经济色彩，但是低碳发展模式契合了世界绿色增长的潮流，得到逐步认可，而且低碳经济蕴藏了巨大的发展潜力。
世行前首席经济学家斯特恩指出：“如果全球每年将GDP的1％投入低碳产业，未来每年可以避免损失GDP的5％～20％。
”近年来，日本、欧盟和美国等发达市场经济国家纷纷采取措施，加快了低碳经济发展。
(二)我国发展低碳经济的必要性2007年我国的人均GDP已达到2456美元，这表明我国正在向中低收入国家迈进。
经验表明，从低收入国家向中低收入国家迈进的发展阶段，既是一个“黄金发展期”，又是一个“矛盾凸现期”，经济快速发展与资源保护的矛盾愈加突出，生态建设和环境保护的形势日益严峻。
加快低碳经济发展，探索新型工业化道路，具有较强的现实意义。
1发展低碳经济有助于解决经济发展中的资源约束目前，我国正处在工业化和城镇化快速发展的时期。
经验表明，这也是资源消耗强度不断加大的阶段，资源短缺与经济发展的矛盾将日益突出，而人多地少、人均资源禀赋较差是我国的基本国情，45种主要矿产资源，我国人均占有量不到世界平均水平的一半，石油、天然气、铁矿石、铜和铝土矿等重要矿产资源人均储量分别为世界人均水平的11％、4.5％、42％、18％和7.3％。
实验室实验二-路由器的基本配置
实验二 路由器的基本配置【实验名称】路由器的基本配置 【实验目的】掌握路由器配置静态路由的方法 掌握路由器配置RIP 协议的方法 【技术原理】路由器属于网络层设备，能够根据IP 包头的信息，选择一条最佳路径，将数据包转发出去。
实现不同网段的主机之间的互相访问。
路由器是根据路由表进行选路和转发的。
而路由表里就是由一条条的路由信息组成。
路由表的产生方式一般有3种：直连路由：给路由器接口配置一个IP 地址，路由器自动产生本接口IP 所在网段的路由信息。
静态路由：在拓扑结构简单的网络中，网管员通过手工的方式配置本路由器未知网段的路由信息，从而实现不同网段之间的连接。
动态路由协议学习产生的路由：在大规模的网络中，或网络拓扑相对复杂的情况下，通过在路由器上运行动态路由协议，路由器之间互相自动学习产生路由信息。
【实现功能】实现网络的互连互通，从而实现信息的共享和传递。
【实验设备】路由器 RSR10（两台） PC 机（两台）直连线（3条）【实验拓扑】【实验步骤】1. 按图连接本组设备，记录所选设备号和连接端口号2. 配置PC 机IP 地址和子网掩码选择两台计算机作为本组的连通验证计算机。
配置相应的IP 地址（网络连接2）如图所示，子网掩码为24位（255.255.255.0），暂不配网关。
本次实验由于使用各实验台机柜设备，且同实验台不同实验组也分别使用不同设备，各F0/1F0/0F0/0PC1 PC2Router1Router2F0/1192.168.1.1192.168.1.254 192.168.2.1192.168.2.254192.168.100.1192.168.100.2组间设备均不连通，所以各组可按实验拓扑图做相同地址的配置，不需要转换。
3.两台机器互相Ping，记录并分析结果4.配置路由器端口地址使用第三台PC作为配置计算机，打开浏览器，通过RCMS配置本组路由设备。
配置Router1：Router1> en 14 !进入14级特权模式Router1# configure terminal !进入全局配置模式Router1(config)# interface fastethernet 0/0 !进入端口配置模式Router1(config-if)# ip address 192.168.1.254 255.255.255.0 !配置端口的IP地址和子网掩码Router1(config-if)# no shutdown !开启该端口Router1(config)# interface fastethernet 0/1Router1(config-if)# ip address 192.168.100.1 255.255.255.0Router1(config-if)# no shutdown同理配置Router2，步骤此处省略。
实验2 路由器基本配置
实验2 路由器基本配置【实验目的】11、根据拓扑图进行网络布线。
2、清除启动配置并将路由器重新加载为默认状态。
3、在路由器上执行基本配置任务。
4、配置并激活以太网接口。
5、测试并检验配置。
6、思考网络实施方案并整理成文档。
【实验预备知识】：简单复习理论课讲解的相关命令的使用方法。
【实验拓扑图】：【实验要求】1、预习相关实验方面的知识2、熟悉相关工具软件的使用方法【实验场景】：在本次实验中，您将创建一个与拓扑图类似的网络。
首先请根据拓扑图布线。
然后执行网络连通所需的初始路由器配置。
使用拓扑图中提供的IP 地址为网络设备分配地址。
网络配置完成后检查路由表，验证网络是否能够正常工作。
本实验是网络布线和基本路由器配置的精简版，开始实验之前，您需要熟练掌握基本布线技能和配置文件管理技能。
【实验内容】任务1：网络布线。
构建一个类似拓扑图所示的网络。
本实验中使用的输出来自1841 路由器。
您可以在实验中使用任何路由器，只要它具备拓扑图中所要求的接口即可。
请确保使用正确类型的以太网电缆连接主机与交换机、交换机与路由器，以及主机与路由器。
请确保将串行DCE 电缆连接到路由器R1，并将串行DTE 电缆连接到路由器R2。
回答以下问题：应该使用什么类型的电缆将主机PC 上的以太网接口连接到交换机上的以太网接口？答：直通电缆应该使用什么类型的电缆将交换机上的以太网接口连接到路由器上的以太网接口？答：直通电缆应该使用什么类型的电缆将路由器上的以太网接口连接到主机PC 上的以太网接口？答：交叉电缆任务2：清除配置并重新加载路由器。
步骤1：建立与路由器R1 的终端会话。
步骤2：进入特权执行模式。
Router>enableRouter#步骤3：清除配置。
要清除配置，请使用erase startup-config 命令。
当收到提示[confirm] 要求您确认是否确实想要清除NVRAM 中当前存储的配置时，按下Enter。
Router#erase startup-configErasing the nvram filesystem will remove all files! Continue?[confirm] [OK]Erase of nvram: completeRouter#步骤4：重新加载配置。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
CCNA Exploration LAN 交换和无线：基本的无线概念和配置
实验 7.5.2：无线配置练习
学习目标
完成本实验后，您将能够：
• 配置交换机端口 VLAN 的信息和端口安全 • 硬重置 Linksys WRT300N 路由器 • 连接到无线路由器并检验连通性 • 浏览 Linksys WRT300N 的 Web 实用程序页面 • 配置 Linksys WRT300N 的 IP 设置 • 在 Linksys WRT300N 上配置 DHCP • 在标准 Cisco 路由器和 WRT300N 上配置静态路由 • 在 WRT300N 上更改网络模式和相应的网络信道 • 了解如何启用 WEP 加密和禁用 SSID 广播 • 启用无线 MAC 过滤器 • 在 WRT300N 上配置访问限制 • 在 WRT300N 上配置路由器管理口令 • 在 WRT300N 上启用日志记录 • 升级 WRT300N 固件 • 了解 WRT300N 的诊断、备份、恢复和确认机制
பைடு நூலகம்
Native vlan 1 1 1 1 1
Port Fa0/1 Fa0/2 Fa0/3 Fa0/4 Fa0/5
Vlans allowed on trunk 1-4094 1-4094 1-4094 1-4094 1-4094
Port Fa0/1 Fa0/2 Fa0/3 Fa0/4 Fa0/5
Vlans allowed and active in management domain 1,10,20,88 1,10,20,88 1,10,20,88 1,10,20,88 1,10,20,88
• Loopback0 • 控制台端口上的同步日志记录、执行超时和 cisco 登录
所有内容版权所有 © 1992–2007 Cisco Systems, Inc. 保留所有权利。 本文档为 Cisco 公开信息。
第 2 页（共 35 页）
CCNA Exploration LAN 交换和无线：基本的无线概念和配置
使用拓扑图中的连接配置 S1、S2 和 S3 交换机的接口。
在两台交换机之间的连接上配置中继。
将到无线路由器的连接配置为 vlan 88 的访问模式。
将 S2 到 PC1 的连接配置到 vlan 10 中，将到 PC2 的连接配置到 vlan 20 中。
将 S1 到 R1 的连接配置为中继。
允许所有 VLAN 通过中继接口。
实验 7.5.2：无线配置练习
S2#show vlan
VLAN Name
Status Ports
---- -------------------------------- --------- -----------------------------
1 default
active Fa0/5, Fa0/6, Fa0/8, Fa0/9
Port
Vlans in spanning tree forwarding state and not pruned
Port Fa0/1 Fa0/2 Fa0/3 Fa0/4 Fa0/5
Vlans in spanning tree forwarding state and not pruned
1,10,20,88
Fa0/10, Fa0/12, Fa0/13,Fa0/14
Fa0/15, Fa0/16, Fa0/17,Fa0/19
Fa0/20, Fa0/21, Fa0/22,Fa0/23
Fa0/24, Gi0/1, Gi0/2
10 VLAN0010
active Fa0/11
20 VLAN0020
active Fa0/18
实验 7.5.2：无线配置练习
所有内容版权所有 © 1992–2007 Cisco Systems, Inc. 保留所有权利。 本文档为 Cisco 公开信息。
第 4 页（共 35 页）
CCNA Exploration LAN 交换和无线：基本的无线概念和配置
实验 7.5.2：无线配置练习
interface FastEthernet 0/11 switchport mode access switchport access vlan 11 no shutdown
实验 7.5.2：无线配置练习
任务 2：配置交换机接口
将交换机设置为透明，清除 VLAN 信息，并且创建 VLAN 10、VLAN 20 和 VLAN 88。
<适用于全部三台交换机> ! vtp mode transparent no vlan 2-1001 vlan 10,20,88 !
步骤 1：在 S1、S2 和 S3 上配置交换机端口接口。
所有内容版权所有 © 1992–2007 Cisco Systems, Inc. 保留所有权利。 本文档为 Cisco 公开信息。
默认网关
不适用 不适用 不适用 不适用 172.17.88.1 不适用 172.17.88.1 不适用 172.17.10.1 172.17.20.1
第 1 页（共 35 页）
10.1.1.1 172.17.88.25 172.17.40.1 172.17.88.35 172.17.30.1 172.17.10.21 172.17.20.22
子网掩码
255.255.255.0 255.255.255.0 255.255.255.0 255.255.255.252 255.255.255.0 255.255.255.0 255.255.255.0 255.255.255.0 255.255.255.0 255.255.255.0
S1 ! interface FastEthernet 0/1
switchport trunk encapsulation dot1q switchport mode trunk no shutdown ! interface FastEthernet 0/2 switchport trunk encapsulation dot1q switchport mode trunk no shutdown ! interface FastEthernet 0/3 switchport trunk encapsulation dot1q switchport mode trunk no shutdown ! interface FastEthernet 0/4 switchport trunk encapsulation dot1q switchport mode trunk no shutdown ! interface FastEthernet0/5 switchport trunk encapsulation dot1q switchport mode trunk no shutdown !
S2 ! interface FastEthernet 0/1
所有内容版权所有 © 1992–2007 Cisco Systems, Inc. 保留所有权利。 本文档为 Cisco 公开信息。
第 3 页（共 35 页）
CCNA Exploration LAN 交换和无线：基本的无线概念和配置
switchport trunk encapsulation dot1q switchport mode trunk no shutdown ! interface FastEthernet 0/2 switchport trunk encapsulation dot1q switchport mode trunk no shutdown ! interface FastEthernet 0/3 switchport trunk encapsulation dot1q switchport mode trunk no shutdown ! interface FastEthernet 0/4 switchport trunk encapsulation dot1q switchport mode trunk no shutdown ! interface FastEthernet0/7 switchport mode access switchport access vlan 88 no shutdown !
实验 7.5.2：无线配置练习
拓扑图
编址表
设备
接口
R1
WRS2 WRS3 PC1 PC2
Fa0/1.10 Fa0/1.20 Fa0/1.88
Lo0 WAN LAN/Wireless WAN LAN/Wireless NIC NIC
IP 地址
172.17.10.1 172.17.20.1 172.17.88.1
S3
! interface FastEthernet 0/1
switchport trunk encapsulation dot1q switchport mode trunk no shutdown ! interface FastEthernet 0/2 switchport trunk encapsulation dot1q switchport mode trunk no shutdown ! interface FastEthernet 0/3 switchport trunk encapsulation dot1q switchport mode trunk no shutdown ! interface FastEthernet 0/4 switchport trunk encapsulation dot1q switchport mode trunk no shutdwn ! interface FastEthernet 0/7 switchport mode access switchport access vlan 88 no shutdown !
