eNSP静态路由配置实验报告

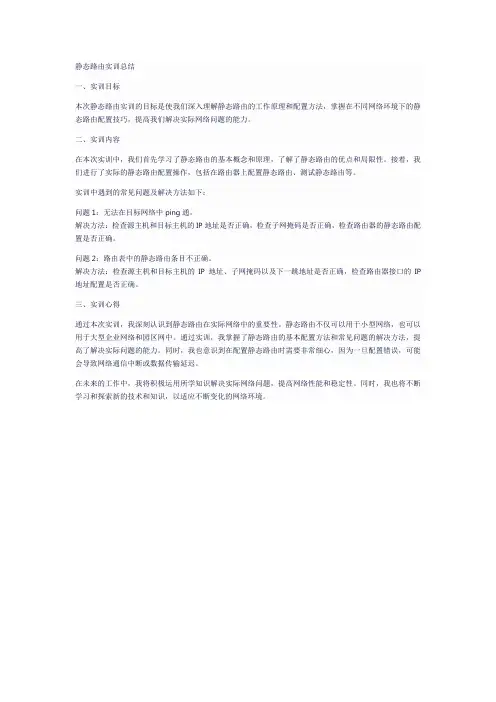

静态路由实训总结

静态路由实训总结
一、实训目标
本次静态路由实训的目标是使我们深入理解静态路由的工作原理和配置方法,掌握在不同网络环境下的静态路由配置技巧,提高我们解决实际网络问题的能力。
二、实训内容
在本次实训中,我们首先学习了静态路由的基本概念和原理,了解了静态路由的优点和局限性。
接着,我们进行了实际的静态路由配置操作,包括在路由器上配置静态路由、测试静态路由等。
实训中遇到的常见问题及解决方法如下:
问题1:无法在目标网络中ping通。
解决方法:检查源主机和目标主机的IP地址是否正确,检查子网掩码是否正确,检查路由器的静态路由配置是否正确。
问题2:路由表中的静态路由条目不正确。
解决方法:检查源主机和目标主机的IP地址、子网掩码以及下一跳地址是否正确,检查路由器接口的IP 地址配置是否正确。
三、实训心得
通过本次实训,我深刻认识到静态路由在实际网络中的重要性。
静态路由不仅可以用于小型网络,也可以用于大型企业网络和园区网中。
通过实训,我掌握了静态路由的基本配置方法和常见问题的解决方法,提高了解决实际问题的能力。
同时,我也意识到在配置静态路由时需要非常细心,因为一旦配置错误,可能会导致网络通信中断或数据传输延迟。
在未来的工作中,我将积极运用所学知识解决实际网络问题,提高网络性能和稳定性。
同时,我也将不断学习和探索新的技术和知识,以适应不断变化的网络环境。
写一篇关于静态路由的实验报告心得及存在问题

静态路由实验报告心得与存在问题一、实验目标本次实验的主要目标是理解静态路由的工作原理,掌握配置静态路由的方法,以及测试静态路由的性能和稳定性。
二、实验环境实验环境包括两台路由器、两台计算机、若干网线以及模拟网络拓扑的软件。
其中,路由器采用Cisco 2911型号,计算机采用标准桌面系统,网络拓扑结构为简单的点对点连接。
三、实验过程1.设备连接:按照实验要求连接设备,确保网线连接正确,设备接口配置正确。
2.配置路由器接口:进入Cisco路由器命令行界面,配置路由器接口IP地址,并激活接口。
3.配置静态路由:使用“ip route”命令配置静态路由,指定目标网络、下一跳地址和出口接口。
4.测试连通性:使用“ping”命令测试计算机之间的连通性,观察数据包是否能够成功传输。
5.性能和稳定性测试:持续进行数据传输和网络压力测试,观察路由器的性能表现和稳定性。
四、实验结果经过实验,我们成功地配置了静态路由,实现了计算机之间的连通性。
在性能和稳定性测试中,路由器表现良好,数据传输稳定,没有出现明显丢包或延迟现象。
五、实验总结与反思通过本次实验,我对静态路由有了更深入的理解,掌握了配置静态路由的方法。
在实验过程中,我学到了如何进行设备连接、接口配置和命令行操作等技能。
同时,我也意识到了在实验过程中可能存在的安全风险和操作失误等问题。
为了提高实验效果,我建议在实验前进行充分的准备和预习,熟悉设备操作和命令行使用方法;在实验过程中要认真记录和分析数据,及时发现问题并进行调整;在实验后要及时总结和反思,归纳所学知识和经验教训。
六、存在问题与改进建议尽管本次实验取得了一定的成果,但在实验过程中仍存在一些问题需要改进。
首先,在设备连接过程中存在一定的安全风险,例如接口触点暴露在外可能会造成物理损坏或电气火灾等安全事故。
因此,在进行设备连接时要注意安全操作规程,确保接口触点正确插入并紧固。
其次,在配置静态路由时可能存在配置错误或遗漏的情况,导致连通性测试失败或性能不稳定。
静态路由配置实验报告

实验报告5实 验 步 骤左键单击RouterO 的图标,在物理选项卡下,单击右方实物图上的电源开关部分以关闭路由器,然后在左边找到 WIC-2T ,拖动到右边合适的空槽,打开电源。
结果如图。
依次操作,给 Router1和Router2也加上这个设备以便路由器之间的连 接。
如图2所示:姓名学号班级13计本静态路由配置实验实验名称 (1)掌握路由器配置方法实 验 目 的(2)理解路由器工作原理实 验 内 容(1)配置路由器。
(2)查看路由表。
(3)验证两个终端之间的连通性。
(1) 如图1所示摆放好实验网络中的各个设备:图3号 Ro iLiterO| E ■厦|费山肝左匸耳尸修岸亡甫经棋疑抉失〒灵證雾協賣丈博・寧-卜期二可姑诧二強空豐启词於嚷昔拧 静工齐*1武"片撮崔庄单“卜fll 割的理吉妬前£»■*?宾得.目眉出应用电括・悵谡宀第阳 ~IE(*T12ekt>D3L 序号rrodum 十杠*品序陵睛同声粥韦応号霍科龙童弄*爭只祐 辻件绕兰]亡认含口审-申nt : and SD_C.(3) 如图3所示,用连线中的直通线把 PC 、交换机、路由器三者连接起来,连 接的时候选的都是FastEthernet 端口。
然后用DCE 串口线把3个路由器之间互相 连接起来,连接的时候选择 Serial 端口PS:注意接口的编号,在后边配置的时候需要对应NM 2FE2W—NM-2W^IM-4A/S \M-^EMM-&ANhM-CoverNN-titfb-iblHW1C-2T [HW£C-fltb ;V^HWIC-SA11 IC-AF-AG-B fWiC- JAM^IC-1FN=TWTC-1T WIG 2AM Cj^IG-2T ~J AIC Cover*物理谏巒图(4) 分配各个设备的信息。
用192.168这个IP段,具体分配如下:①PCO、PC1 到RouterO 的FastethernetO/O口(这种路由器有 2 个fastethernet口,在和Switcher连接时都选择的是0/0这个口)占用192.16830这个网号;②后边的PC2PC3以及PC4PC5分别占用192.16840192.168.5.0这两个网号。
eNSP静态路由配置实验报告

eNSP静态路由配置实验报告eNSP静态路由配置实验姓名:X学号:X班级:X课程名称:静态路由配置实验提交日期:年月日注:仅供参考一、实验名称:静态路由配置二、实验目的:实了解静态路由的原理,掌握静态路由的配置方法三、实验软件:eNSP四、实验任务:1.配置基本静态路由2.配置默认静态路由3.实现静态路由的负载分担4.实现静态路由的路由备份五、实验步骤1.基本静态路由配置⑴构建实验拓扑图,配置主机参数,并启动设备Pc1-IP:10.1.1.2 Gateway:30Pc2-IP:20.1.1.2 Gateway:30R1-GE0/0/0-IP:10.1.1.1 Gateway:24 R1-GE0/0/1-IP:1.1.1.1 Gateway:24 R2-GE0/0/1-IP:1.1.1.2 Gateway:24 R2-GE0/0/0-IP:20.1.1.1 Gateway:30 ⑵静态路由配置R1:<Huawei>system-view[Huawei]interface GigabitEthernet0/0/0[Huawei-GigabitEthernet0/0/0]ip address 10.1.1.1 30[Huawei-GigabitEthernet0/0/0]quit[Huawei]interface GigabitEthernet0/0/1[Huawei-GigabitEthernet0/0/1]ip address 1.1.1.1 24[Huawei-GigabitEthernet0/0/1]quit[Huawei]ip route-static 20.1.1.0 30 1.1.1.2(注:添加静态路由信息)R2:<Huawei>system-view[Huawei]interface GigabitEthernet0/0/1[Huawei-GigabitEthernet0/0/1]ip address 1.1.1.2 24[Huawei-GigabitEthernet0/0/1]quit[Huawei]interface GigabitEthernet0/0/0[Huawei-GigabitEthernet0/0/0]ip address 20.1.1.1 30[Huawei-GigabitEthernet0/0/0]quit[Huawei]ip route-static 10.1.1.0 30 1.1.1.1⑶查看信息①查看接口与IP相关的配置和统计信息或者简要信息配置静态路由前配置静态路由后②查看路由表配置静态路由前配置静态路由前后⑷检测主机间的连接性Pc1 ping Pc2如上可知,通过配置静态路由,可实现不同网段间的联通。
静态路由实训

静态路由一、实训目的了解静态路由的作用及添加、配置静态路由的方法、理解默认路由的配置和作用二、实训内容1.环境:3台路由器、4台计算机2.内容:掌握静态路由的配置,路由的作用,默认路由的作用三、实训步骤将设备如上图连接好,并分配IP地址如下:1.设置计算机和路由器的IP地址设置PCA、PCB、PCC的IP地址分别为:10.65.1.1和10.71.1.1及10.70.1.1。
并分别添加添加网关10.65.1.2和10.71.1.2和10.70.1.2[root#PCA root]# ifconfig eth0 10.65.1.1 netmask 255.255.0.0[root#PCB root]# ifconfig eth0 10.71.1.1 netmask 255.255.0.0[root#PCC root]# ifconfig eth0 10.70.1.1 netmask 255.255.0.0[root#PCA root]# route add default gw 10.65.1.2[root#PCB root]# route add default gw 10.71.1.2[root#PCC root]# route add default gw 10.70.1.2设置RouterA的IP地址: (子网掩码是255.255.0.0)f0/0: 10.65.1.2----->10.65.1.1(与PCA连接)f0/1: 10.66.1.2s0/0: 10.67.1.2s0/1: 10.68.1.2-----> (RouterA的s0/1接RouterB的s0/0)设置RouterB的IP地址:s0/0: 10.68.1.1<----(RouterB的s0/1接RouterA的s0/0)s0/1: 10.69.1.2f0/0: 10.70.1.2f0/1: 10.71.1.2---->10.71.1.1 (与PCB连接)2.设置路由器的静态路由:先看一下路由表:show ip route 是显示路由表命令,它可以看到直联网络,静态路由和动态路由的情况,这是一个很常用的命令。
ENSP 路由协议实验

ENSP 路由协议实验【实验目的】1 、了解常见的RIPv2 ,OSPF 协议的原理与区别。
2 、熟悉静态路由,RIPv2 ,OSPF 协议的基本配置方法。
【实验内容】1 、使用静态路由实现不同路由器间业务互通。
2 、使用RIPv2 协议实现不同路由器间业务互通。
3 、使用OSPF 协议(单区域)实现不同路由器间业务互通。
4 、使用OSPF 协议(多区域)实现不同路由器间业务互通。
【实验原理】请参考教材以及网络资源对以下知识点加深记忆:静态路由、RIP 、OSPF 、BGP 基本原理RIPv1 的局限性在大型网络中使用所产生的问题: 1 )RIP 的15 跳限制,超过15 跳的路由被认为不可达。
2 )RIP 不能支持可变长子网掩码(VLSM) ,导致IP 地址分配的低效率。
3 )周期性广播整个路由表,在低速链路及广域网云中应用将产生很大问题。
4 )收敛速度慢,在大型网络中收敛时间需要几分钟。
5 )RIP 没有网络延迟和链路开销的概念,路由选路基于跳数。
拥有较少跳数的路由总是被选为最佳路由即使较长的路径有低的延迟和开销。
6 )RIP 没有区域的概念,不能在任意比特位进行路由汇总。
一些增强的功能被引入RIP 的新版本RIPv2 中,RIPv2 支持VLSM ,认证以及组播更新。
但RIPv2 的跳数限制以及慢收敛使它仍然不适用于大型网络。
相比RIP 而言,OSPF 更适合用于大型网络: 1 )没有跳数的限制。
2 )支持可变长子网掩码(VLSM) 。
3 )使用组播发送链路状态更新,在链路状态变化时使用触发更新,提高了带宽的利用率。
4 )收敛速度快。
5 )具有认证功能。
6 )真正的LOOP- FREE (无路由自环)路由协议。
实验一使用静态路由实现不同路由器间业务互通1 、实验拓扑及描述· 1.网络中包含三台路由器及两台PC ;· 2.端口连线及设备的IP 编址如图所示;2 、实验需求1.完成三台路由器的配置;2.完成两台PC 的配置;3.完成配置后,两台PC 要能够互相ping 通。
eNSP静态路由配置实验报告

eNSP静态路由配置实验姓名:X学号:X班级:X课程名称:静态路由配置实验提交日期:年月日注:仅供参考一、实验名称:静态路由配置二、实验目的:实了解静态路由的原理,掌握静态路由的配置方法三、实验软件:eNSP四、实验任务:1.配置基本静态路由2.配置默认静态路由3.实现静态路由的负载分担4.实现静态路由的路由备份五、实验步骤1.基本静态路由配置⑴构建实验拓扑图,配置主机参数,并启动设备Pc1-IP:10.1.1.2 Gateway:30Pc2-IP:20.1.1.2 Gateway:30R1-GE0/0/0-IP:10.1.1.1 Gateway:24 R1-GE0/0/1-IP:1.1.1.1 Gateway:24 R2-GE0/0/1-IP:1.1.1.2 Gateway:24 R2-GE0/0/0-IP:20.1.1.1 Gateway:30 ⑵静态路由配置R1:<Huawei>system-view[Huawei]interface GigabitEthernet0/0/0[Huawei-GigabitEthernet0/0/0]ip address 10.1.1.1 30[Huawei-GigabitEthernet0/0/0]quit[Huawei]interface GigabitEthernet0/0/1[Huawei-GigabitEthernet0/0/1]ip address 1.1.1.1 24[Huawei-GigabitEthernet0/0/1]quit[Huawei]ip route-static 20.1.1.0 30 1.1.1.2(注:添加静态路由信息) R2:<Huawei>system-view[Huawei]interface GigabitEthernet0/0/1[Huawei-GigabitEthernet0/0/1]ip address 1.1.1.2 24[Huawei-GigabitEthernet0/0/1]quit[Huawei]interface GigabitEthernet0/0/0[Huawei-GigabitEthernet0/0/0]ip address 20.1.1.1 30[Huawei-GigabitEthernet0/0/0]quit[Huawei]ip route-static 10.1.1.0 30 1.1.1.1⑶查看信息①查看接口与IP相关的配置和统计信息或者简要信息配置静态路由前配置静态路由后②查看路由表配置静态路由前配置静态路由前后⑷检测主机间的连接性Pc1 ping Pc2如上可知,通过配置静态路由,可实现不同网段间的联通。
静态路由配置实验报告

静态路由配置实验报告静态路由配置实验报告一、引言在计算机网络中,路由是实现数据包从源主机到目标主机的传输的关键技术之一。
路由器作为网络的核心设备,负责转发数据包并选择最佳路径。
静态路由是一种最简单的路由方式,通过手动配置路由表来指定数据包的转发路径。
本实验旨在通过配置静态路由,探索路由器的工作原理和网络通信的基本概念。
二、实验目的1. 理解静态路由的概念和原理;2. 学习如何配置静态路由;3. 掌握网络通信过程中路由器的角色和功能。
三、实验环境本实验使用了以下设备和软件:1. 路由器:Cisco 2800系列;2. 交换机:Cisco Catalyst 2960系列;3. 模拟器:GNS3;4. 虚拟机:VMware Workstation;5. 操作系统:Windows 10。
四、实验步骤1. 搭建网络拓扑首先,使用GNS3模拟器搭建一个包含两台路由器和两台主机的网络拓扑。
将路由器和主机连接到交换机上,并使用VMware Workstation创建虚拟机作为主机。
2. 配置IP地址在路由器和主机上配置IP地址,确保它们处于同一个子网中。
使用命令行界面或网络管理工具,为每个接口分配一个唯一的IP地址。
3. 配置静态路由在路由器上配置静态路由,将数据包从源主机转发到目标主机。
使用路由器的命令行界面,输入静态路由的目标网络和下一跳的IP地址。
4. 测试网络连接在主机上使用ping命令测试网络连接。
向目标主机发送数据包,并观察路由器的转发过程。
通过ping命令的输出结果,确认数据包是否成功到达目标主机。
五、实验结果与分析经过实验测试,静态路由配置成功,并且网络连接正常。
通过观察路由器的转发过程,我们可以看到数据包从源主机经过路由器,按照路由表中配置的路径到达目标主机。
静态路由的优点是配置简单,适用于小型网络;但是对于大型网络来说,静态路由的维护工作量较大,不利于网络的扩展和管理。
六、实验总结通过本实验,我们深入了解了静态路由的配置和工作原理。
- 1、下载文档前请自行甄别文档内容的完整性,平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益,请联系客服反馈,我们会尽快为您处理(人工客服工作时间:9:00-18:30)。
e N S P静态路由配置实验报
告
Prepared on 22 November 2020
eNSP静态路由配置实验
姓名:X
学号:X
班级:X
课程名称:静态路由配置实验
提交日期:年月日
注:仅供参考
一、实验名称:静态路由配置
二、实验目的:实了解静态路由的原理,掌握静态路由的配置方法
三、实验软件:eNSP
四、实验任务:
1.配置基本静态路由
2.配置默认静态路由
3.实现静态路由的负载分担
4.实现静态路由的路由备份
五、实验步骤
1.基本静态路由配置
⑴构建实验拓扑图,配置主机参数,并启动设备
Pc1-IP:2 Gateway:30
Pc2-IP:22 Gateway:30
R1-Gateway:24
R1-GE0/0/1 Gateway:24
R2-GE0/0/1- Gateway:24
R2-GE0/0/0- Gateway:30
⑵静态路由配置
R1:
<Huawei>system-view
[Huawei]interface GigabitEthernet0/0/0
[Huawei-GigabitEthernet0/0/0]quit
[Huawei]interface GigabitEthernet0/0/1
[Huawei-GigabitEthernet0/0/1]quit
[Huawei](注:添加静态路由信息)
R2:
<Huawei>system-view
[Huawei]interface GigabitEthernet0/0/1
[Huawei-GigabitEthernet0/0/1]quit
[Huawei]interface GigabitEthernet0/0/0
[Huawei-GigabitEthernet0/0/0]quit
[Huawei]
⑶查看信息
①查看接口与IP相关的配置和统计信息或者简要信息
配置静态路由前
配置静态路由后
②查看路由表
配置静态路由前
配置静态路由前后
⑷检测主机间的连接性
Pc1 ping Pc2
如上可知,通过配置静态路由,可实现不同网段间的联通。
2.默认静态路由配置
⑴构建实验拓扑图,配置主机参数,并启动设备
注:如在前一基本静态路由配置实验的基础上进行,仅需撤销原先静态路由信息即可。
⑵配置默认静态路由
<Huawei>system-view
[Huawei]undo 撤销原先静态路由信息)
[Huawei]ip route-static (配置默认路由信息)
<Huawei>system-view
[Huawei]undo ip route-static 11(撤销原先静态路由信息)
[Huawei]ip route-static 1(配置默认路由信息)
⑶查看路由表
⑷检测主机间的连接性
Pc1 ping Pc2
如上可知,通关默认静态路由配置,可在仅有一个出口的静态路由中实现配置的简化。
3.静态路由负载分担(等价路由)
⑴在基本静态路由拓扑上,增加两条负载线路,实现路由的负载分担
新增负载线路端口配置:
R1-GE0/0/2-IP: .1 Gateway:24
R2-GE0/0/2- Gateway:24
R1-GE0/0/3- Gateway:24
R2-GE0/0/3- Gateway:24
⑵配置新增静态路由
R1:
<Huawei>system-view
[Huawei]interface GigabitEthernet0/0/2
[Huawei]quit
[Huawei]interface GigabitEthernet0/0/3
[Huawei-GigabitEthernet0/0/3]quit
[Huawei]ip r
R2:
<Huawei>system-view
[Huawei]interface GigabitEthernet0/0/2
[Huawei-GigabitEthernet0/0/2]quit
[Huawei]interface GigabitEthernet0/0/3
[Huawei]ip r.
⑶查看信息
①查看接口与IP相关的配置和统计信息或者简要信息
②查看路由表
⑷检测主机间的连接性
Pc1 ping Pc2
4.静态路由的路由备份
⑴在静态路由负载分担拓扑的基础上进行配置
⑵①关闭任一路由器的任意两个端口
<Huawei>system-view
[Huawei]interface GigabitEthernet0/0/1
[Huawei-GigabitEthernet0/0/1]shutdown
[Huawei-GigabitEthernet0/0/1]quit
[Huawei]interface GigabitEthernet0/0/2
[Huawei-GigabitEthernet0/0/2]shutdown
[Huawei-GigabitEthernet0/0/2]quit
②查看接口与IP相关的配置和统计信息或者简要信息
⑶①静态路由的路由备份
<Huawei>system-view
preference 70
②查看路由表
⑷检测主机间的连接性
Pc1 ping Pc2
如上可知,通关配置,静态路由的路由备份,可在端口故障时,保持设备的联通。
报告人:
报告时间:。
