XPS原理及使用分析课件

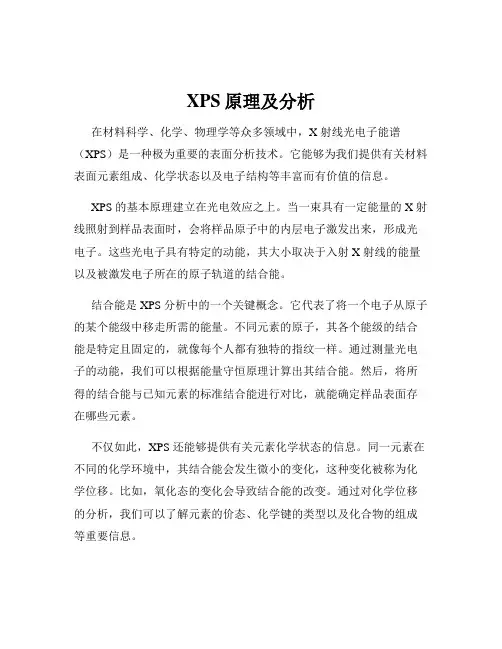

XPS原理及分析
XPS原理及分析在材料科学、化学、物理学等众多领域中，X 射线光电子能谱（XPS）是一种极为重要的表面分析技术。
它能够为我们提供有关材料表面元素组成、化学状态以及电子结构等丰富而有价值的信息。
XPS 的基本原理建立在光电效应之上。
当一束具有一定能量的 X 射线照射到样品表面时，会将样品原子中的内层电子激发出来，形成光电子。
这些光电子具有特定的动能，其大小取决于入射 X 射线的能量以及被激发电子所在的原子轨道的结合能。
结合能是 XPS 分析中的一个关键概念。
它代表了将一个电子从原子的某个能级中移走所需的能量。
不同元素的原子，其各个能级的结合能是特定且固定的，就像每个人都有独特的指纹一样。
通过测量光电子的动能，我们可以根据能量守恒原理计算出其结合能。
然后，将所得的结合能与已知元素的标准结合能进行对比，就能确定样品表面存在哪些元素。
不仅如此，XPS 还能够提供有关元素化学状态的信息。
同一元素在不同的化学环境中，其结合能会发生微小的变化，这种变化被称为化学位移。
比如，氧化态的变化会导致结合能的改变。
通过对化学位移的分析，我们可以了解元素的价态、化学键的类型以及化合物的组成等重要信息。
在进行 XPS 分析时，仪器的组成和工作方式也十分关键。
XPS 仪器通常包括 X 射线源、样品室、能量分析器和探测器等主要部分。
X 射线源产生用于激发光电子的 X 射线，常用的有单色化的Al Kα 和Mg Kα 射线。
样品室用于放置和处理样品，要确保样品在分析过程中的稳定性和纯净度。
能量分析器则负责将不同动能的光电子分开，以便准确测量其能量。
探测器则将光电子信号转化为电信号，进而被计算机处理和分析。
为了获得准确可靠的 XPS 数据，样品的制备和处理至关重要。
样品表面必须清洁、平整，无污染物和氧化层。
对于一些特殊的样品，可能需要进行预处理，如离子溅射、退火等操作，以获得真实反映样品本征性质的结果。
在数据分析方面，首先要对原始数据进行校正，包括荷电校正和能量标度校正。
XPS仪器及基础分析讲义ppt课件
可编辑课件PPT
19
XPS的应用
➢结构分析
有机结构分析 表面分析 生物大分子结构分析 高分子结构分析 催化剂表面分析 环境污染物结构分析
➢ 深度剖析不仅能给出元素的深度分布，同时也能给 出某一元素的化学状态随深度变化的情况．这种情 况能反映出一些钝化膜主要成分的性质与抗腐能力 的关系．
➢ 下面以A1—Cu合金材料表画钝化膜的深度剖析研究为例， 介绍一下XPS深度剖析在合金材料表面膜深度剖析中的应用.
可编辑课件PPT
25
可编辑课件PPT
➢电子检测系统及基于PC机或工作站的服务性 数据处理系统，两者同时控制谱仪成
可编辑课件PPT
7
➢图14画出了X射线光电子能谱仪的基本组成 部分。谱仪的作用过程是：产生很强的X射线， 照射样品使内层电子产生光致发射，把发射 的电子引入能量分析器，探测经过能量分析 的电子，并输出一个与电子结合能呈函数关 系的信号。
➢ 如果需要深度分布信息，那么最好是方法本身就具 有深度分析能力。然而，如要测量产生微弱信号的 痕量物质．那么，在一个不随实验时间变化的表面 上能够取得信号的平均值大概就是非常可贵的了。 当实在要求深度分布信息时，可以使用带有溅射装 置的化学分析光电子能谱。为某一特殊应用选择实 验方法时，总耍考虑由它们组合起来的一些折衷方 案。
可编辑课件PPT
17
化学位移效应
➢需指出的是，除了由于原子周围的化学环境 的改变引起光电子峰位移外，样品的荷电效 应同样会影响谱峰位移，从而影响电子结合 能的正确测量。
xps技术工作原理
xps技术工作原理
XPS（X-射线光电子能谱）技术工作原理是基于光电效应和能级分析的原理。
1. 光电效应：当高能量的光子（通常为X射线或紫外线）照
射到物质表面上时，光子与物质原子发生相互作用，将一部分光子能量转移给物质原子中的价电子。
当光子能量足够大时，价电子可以克服束缚在原子中的电势能，从固体表面逸出，并形成光电子。
2. 能级分析：逸出的光电子带有原子的特征信息，包括能级分布和化学状态。
这些信息可以通过对光电子进行能量分析来获取。
在XPS技术中，光电子通过穿过物质中的磁场和电场的
流线，从而形成一个能量分辨率很高的能谱。
通过测量光电子的能量，可以确定光电子的束缚能级，从而获取原子的价电子能级分布情况，并得到样品的化学成分以及表面化学状态等信息。
具体的XPS分析过程如下：
1. 样品表面被净化和处理，以去除表面污染物和氧化层。
2. 样品表面放置在真空室中，并通过高真空抽气来去除空气。
3. X射线或紫外线束照射到样品表面，使得光电子被激发逸出。
4. 逸出的光电子通过电子能量分析器，根据其能量进行分析和检测。
5. 光电子能谱图被记录和测量，根据光电子的能量和强度，可以获得样品的化学成分、表面化学状态等信息。
综上所述，XPS技术主要通过光电效应和能级分析来获取样品的化学成分和表面化学状态等信息。
XPS方法原理与仪器分析ppt课件
.
12
.
13
.
14
6、X轴：点A(X)，再点右键，然后点set column values，出 现一个对话框，在from中填1，在to中填401(通道数)，在 col(A)中填BE始-0.05*(i-1)， 或直接填1486.6-KE始- 0.05*(i-1)，最后点do it。
7、此时即可以作出N1s谱图。 8、画出来的图有可能有一些尖峰，那是脉冲，应把它们去
结合能校准：标准样品测定化学位移——谱图上测量峰位 位移、测量双峰间的距离变化、测量半峰高宽变化；
* 成分深度的分析能力
1、变角XPS深度分析：利用采样深度的变化获得元素浓度与
深度的对应关系；非破坏性分析；适用于1—5nm表面层；
2、Ar离子剥离深度分析：交替方式-循环数依据薄膜厚度及
深度分辨率而定；破坏性分析；.
.
10
3、再下面一个数据是步长值，如0.05或0.1或1， 每张谱图间有可能不一样。
4、继续向下,可以找到401或801这样的数，该数 为通道数，即有401或801个数据点。
5、再下面的数据开始两个数据是脉冲，把它们舍 去，接下来的401或801个数据都是Y轴数据， 将它们copy到B(Y)。
.
11
.
23
.
24
.
25
5、拟合：选好所需拟合的峰个数及大致参数后，点 Optimise region进行拟合，观察拟合后总峰与原始峰 的重合情况，如不好，可以多次点Optimise region。
6、参数查看：拟合完成后，分别点另一个窗口中的
Rigion Peaks下方的0、1、2等可看每个峰的参数，
第六章
➢ X射线光电子谱是重要的表面分析技术之一。它不仅 能探测表面以及深度的化学组成，而且可以确定各 元素的化学状态，因此，在化学、材料科学及表面 科学中得以广泛地应用。
xps原理及应用解析课件
4. XPS光谱图
4.1 典型谱图
横坐标：电子束缚能(能直接反映电子壳层/能级结构)或动能；eV 纵坐标：cps（Counts per second），相对光电子流强度 谱峰直接代表原子轨道的结合能
本征信号不强的XPS谱图中，往往有明显“噪音” 不完全是仪器导致 可能是信噪比太低，即待测元素含量太少
2.2 光电效应
LIII LII LI h
K
X射线
光电子(1s)
2p3/2
2p1/2
当单色的X射线照射样品,具有
2s
一定能量的入射光子同样品原
子相互作用：
primäres Loch in Rumpfniveau
（1）光致电离产生光电子；
（2）电子从产生之处迁移到
1s
表面；
Folgeprozesse（3）电子克服逸出功而发射。
用能量分析器分析光电子的动 Augerprozess 能,得到的就是X射线光电子能
谱。
2.3 XPS 的工作流程：
光 源(X-ray) 过滤窗 样品室
能量分析器 检测器
扫描和记录系统
真空系统 (1.33×10-5—1.33×10-8Pa)
磁屏蔽系统(～1×10-8T)
2.4 XPS 的工作原理：
–特征能量损失的大小与样品有关；能量损失峰的强度取决 于：样品特性、穿过样品的电子动能
E、电子的振激（Shake up）线和振离线（Shake off）
– 在光电发射中，由于内壳层形成空位，原子中心电位发生突 变引起价壳层电子的跃迁，出现两个结果： • 若价壳层电子跃迁到更高能级的束缚态称为电子的振激 • 若价壳层电子跃迁到非束缚的连续状态成了自由电子，则 称为电子的振离。
XPS原理及分析
XPS原理及分析X射线光电子能谱（XPS）是一种用于研究固体表面化学性质的表面分析方法。
它利用X射线照射样品表面，通过测量样品表面光电子的能谱，来获得样品表面元素的化学状态、化学成分以及化学性质的信息。
XPS的基本原理是根据光电效应：当X射线通过样品表面时，部分X射线会被样品上的原子吸收，从而使得原子的内层电子被激发出来。
这些激发出的电子称为光电子。
光电子的能量与原子的内层电子能级相关，不同元素的光电子能谱特征能量不同。
通过测量光电子的能量分布，可以推断出样品表面元素的化学状态和化学成分。
XPS分析的步骤如下：1.准备样品：样品必须是固体，并且表面必须是光滑、干净、无杂质的。
样品可以是块状、薄膜或粉末。
2.X射线照射：样品放在真空室中，通过X射线照射样品表面。
X射线能量通常在200-1500eV之间。
3.光电子发射：被照射的样品会发射出光电子。
光电子的能量与原子的内层电子能级有关。
4.能谱测量：收集并测量光电子的能量分布。
能谱中的光电子峰表示不同元素的化学状态和存在量。
5.数据分析：根据能谱中的光电子峰的位置和峰面积，可以推断出样品表面元素的化学状态和存在量。
XPS的主要应用领域包括固体表面成分分析、材料表面效应研究、化学反应在表面的过程研究等。
XPS可以提供关于固体材料的表面化学性质、形态结构以及表面反应过程的有关信息，因此被广泛应用于材料科学、化学、表面物理等领域。
总结而言，XPS是一种非常有用的表面分析技术，可以提供有关固体表面化学性质和化学成分的信息。
通过测量光电子的能量分布，可以推断出样品表面元素的化学状态和存在量。
XPS的原理及其应用
现代XPS分析技术
• 单色化XPS（Mono XPS）
• 小面积XPS(SAXPS)
• 成像XPS （iXPS）
1.单色化XPS和SAXPS
• 以前的单色化XPS单纯采用晶体（如石英晶体）
单色化光源，SAXPS简单采用光阑限定实现小面积 分析。 • 现代采用先进的铝靶微聚焦单色器，可同时实现 单色化XPS和SAXPS功能。 • 新型Mono SAXPS典型技术参数：最佳空间分辨率 15微米，最大分析区域400微米，最佳分辨率 0.47eV,常规的XPS极限分辨率只有0.8eV。整体灵 敏度大大提高，样品定位准确。
方法总结
基本原理
• ＸＰＳ（Ｘ射线光电子能谱）是利用软Ｘ射线激发样品的 电子能谱，主要应用于样品表面元素和其价态分析。其工 作原理如图１。
XPS分析技术特点
优点： XPS不破坏样品。 灵敏度高。 化学位移明确。 可同时提供元素定量定性及化学态信息。 缺点： 只能对十几mm^2的大面积分析，提供大面积内 平均信息。 激发光源均为非单色化X光，分辨率不高。
x射线束扫描法光电子扫描法101122聚酯pet膜表面的碳纤维ixps分析12本文只简单介绍现代能谱仪三个主要功能和应用其实与传统的能谱仪想比现代x光电子能谱仪在功能性能使用维护数据系统等方面有了很大的发展相信随着科技发展将来xps能更齐全性能更优越
现代ＸＰＳ 分析技术
１００７３０１班 饶倩蓝
基本原理 现代应用
1.1腐蚀科学中钢板上锈蚀半点检测
1.2微电子技术中半导体集成芯片分析
1.3有机物种绝缘体PEFT的分析
2.成像XPS（iXPS）
• 成像iXPS主要有三种：
--平行成像法 不需逐点扫描，速度快，信噪比高。最 佳空间分辨率能达1微米。 --X射线束扫描法 --光电子扫描法
XPS原理及分析课件
壳层都将分裂成两个能级XPS出现双峰
自旋——轨道劈裂
自旋－轨道劈裂
l＝1 l＝3
l＝0
l＝2
3、电子结合能
一个自由原子或离子的结合能，等于将此电子从所 在的能级转移到无限远处所需的能量。
4、XPS信息深度
5、化学位移
同种原子由于处于不同的化学环境，引起内壳层电子结 合能的变化，在谱图上表现为谱线的位移，这种现象称为化 学位移。
二、X射线光电子能谱分析的基本原理
电子能谱分析是一种研究物质表层元素组成与离 子状态的表面分析技术，其基本原理是用单色射线照 射样品，使样品中原子或分子的电子受激发射，然后 测量这些电子的能量分布。通过与已知元素的原子或 离子的不同壳层的电子的能量相比较，就可确定未知 样品表层中原子或离子的组成和状态。
1、光电效应
当一束能量为hν的单色光与原子发生相互作用 ，而入射光量子的能量大于原子某一能级电子的结合 能时，发生电离：
M + hν= M*+ + e光电效应过程同时满足能量守恒和动 量守恒，入射光子和光电子的动量之间的差额是由原 子的反冲来补偿的。 光电效应的几率随着电子同原子核结合的加紧 而很快的增加，所以只要光子的能量足够大，被激发 的总是内层电子。外层电子的光电效应几率就会很小 ，特别是价带，对于入射光来说几乎是“透明”的。
半球形电子能量分析器
Eb eV / c
c ( r2 r1 ) r1 r2
改变ΔV便可选择不同的EK， 如果在球形电容器上加一个扫 描电压，会对不同能量的电子 具有不同的偏转作用，从而把 能量不同的电子分离开来。
四、xps谱图
典型谱图 横坐标：电子束缚能(能直接反映电子壳层/能级结构) 或动能；eV 纵坐标：cps（Counts per second），相对光电子流 强度 谱峰直接代表原子轨道的结合能
