施工组织围堰设计说明书及附图(包括加高、维护、拆除).doc
围堰工程施工验收资料
围堰工程施工验收资料主要包括设计文件、施工图纸、施工方案、施工记录、质量检测报告、安全评估报告、环境保护评估报告等。
以下是围堰工程施工验收资料的具体内容：一、设计文件1. 围堰工程设计说明书：包括工程概况、设计依据、设计内容、设计计算、施工要求等。
2. 围堰工程设计图纸：包括平面图、立面图、剖面图、细部图等。
3. 围堰工程设计变更：如有变更，需提供变更设计说明书及变更图纸。
二、施工图纸1. 施工图纸：包括围堰工程的平面图、立面图、剖面图、细部图等。
2. 施工图纸答疑：对施工图纸中的疑问进行解答，包括设计意图、施工要求等。
三、施工方案1. 施工组织设计：包括施工顺序、施工方法、施工工艺、施工进度计划等。
2. 施工技术措施：包括施工质量控制、施工安全措施、施工环境保护措施等。
3. 施工应急预案：包括突发事件应急预案、事故处理措施等。
四、施工记录1. 施工日志：记录施工过程中的重要事件、天气情况、施工进度等。
2. 施工质量记录：包括材料检验记录、施工过程检验记录、隐蔽工程验收记录等。
3. 施工安全记录：包括安全检查记录、安全事故记录等。
五、质量检测报告1. 材料检测报告：包括围堰工程所用材料的检测结果，如土方、混凝土、钢筋等。
2. 施工过程检测报告：包括施工过程中的检测结果，如地基承载力、混凝土强度等。
3. 工程质量验收报告：包括围堰工程的质量验收结果，如分部分项工程验收、整体工程验收等。
六、安全评估报告1. 施工安全风险评估报告：对施工过程中的安全风险进行评估，并提出防范措施。
2. 施工安全事故评估报告：对施工过程中发生的安全事故进行评估，并提出处理意见。
七、环境保护评估报告1. 施工环境影响评估报告：对施工过程中的环境影响进行评估，并提出环保措施。
2. 施工环境保护验收报告：对施工过程中的环境保护措施进行验收。
在围堰工程施工验收过程中，上述资料需按照相关法规和标准进行整理、归档，并提交给相关部门进行验收。

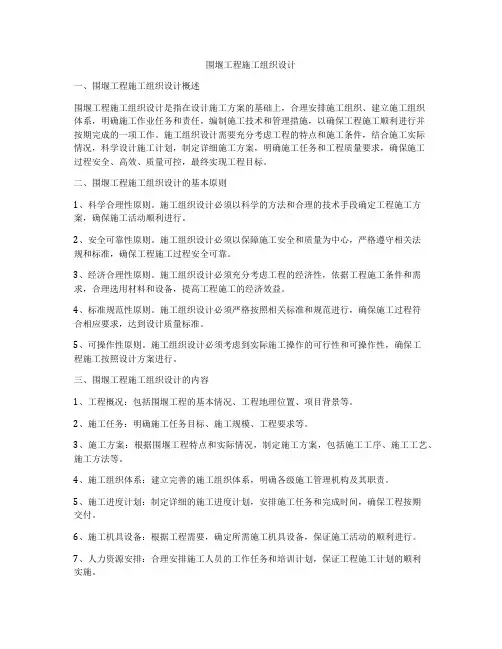

围堰工程施工组织设计
围堰工程施工组织设计一、围堰工程施工组织设计概述围堰工程施工组织设计是指在设计施工方案的基础上，合理安排施工组织、建立施工组织体系，明确施工作业任务和责任，编制施工技术和管理措施，以确保工程施工顺利进行并按期完成的一项工作。
施工组织设计需要充分考虑工程的特点和施工条件，结合施工实际情况，科学设计施工计划，制定详细施工方案，明确施工任务和工程质量要求，确保施工过程安全、高效、质量可控，最终实现工程目标。
二、围堰工程施工组织设计的基本原则1、科学合理性原则。
施工组织设计必须以科学的方法和合理的技术手段确定工程施工方案，确保施工活动顺利进行。
2、安全可靠性原则。
施工组织设计必须以保障施工安全和质量为中心，严格遵守相关法规和标准，确保工程施工过程安全可靠。
3、经济合理性原则。
施工组织设计必须充分考虑工程的经济性，依据工程施工条件和需求，合理选用材料和设备，提高工程施工的经济效益。
4、标准规范性原则。
施工组织设计必须严格按照相关标准和规范进行，确保施工过程符合相应要求，达到设计质量标准。
5、可操作性原则。
施工组织设计必须考虑到实际施工操作的可行性和可操作性，确保工程施工按照设计方案进行。
三、围堰工程施工组织设计的内容1、工程概况：包括围堰工程的基本情况、工程地理位置、项目背景等。
2、施工任务：明确施工任务目标、施工规模、工程要求等。
3、施工方案：根据围堰工程特点和实际情况，制定施工方案，包括施工工序、施工工艺、施工方法等。
4、施工组织体系：建立完善的施工组织体系，明确各级施工管理机构及其职责。
5、施工进度计划：制定详细的施工进度计划，安排施工任务和完成时间，确保工程按期交付。
6、施工机具设备：根据工程需要，确定所需施工机具设备，保证施工活动的顺利进行。
7、人力资源安排：合理安排施工人员的工作任务和培训计划，保证工程施工计划的顺利实施。
8、安全保障措施：制定施工安全管理规定，建立安全监督制度，确保工程施工过程安全可靠。
施工组织设计方案
施工组织设计方案
1、投标人编制施工组织设计时应采用文字并结合图表形式说明工程的施工组织、施工方法、技术组织措施，同时应对关键工序、复杂环节重点提出相应技术措施，如冬雨季施工技术、减少噪音、降低环境污染、地下管线及其它地上地下设施的保护加固措施等。
施工组织设计还应结合工程特点提出切实可行的工程质量、工程进度、安全生产、防汛度汛、文明施工、水土保持、环境保护管理方案。
施工组织设计应附的文字说明及附图见下表（不限于，仅供参考）：
2、施工组织设计除采用文字表述外应附下列图表，图表及格式要求附后。
附件一：拟投入本标段的主要施工设备表
附件二：拟投入本标段的试验和检测仪器设备表
附件三：拟投入本标段的劳动力计划表
附件四：计划开工日期、完工日期和施工进度网络图
附件五：施工总平面图
附件六：临时用地表
附件一：
拟投入本标段的主要施工设备表
附件二：
拟投入本标段的试验和检测仪器设备表
附件三：
拟投入本标段的劳动力计划表
单位：人
附件四：
计划开工日期、完工日期和施工进度网络图
1.投标人应递交施工进度网络图或施工进度表，说明按招标文件要求的
计划工期进行施工的各个关键日期。
2.施工进度表可采用网络图（或横道图）表示。
附件五：
施工总平面图
投标人应递交一份施工总平面图，绘出现场临时设施布置图及表并附文字
说明，说明临时设施、加工车间、现场办公、设备及仓储、供电、供水、卫生、生活、道路、消防等设施的情况和布置。
附件六：
临时用地表。
施工围堰设计说明书及附图(包括加高、维护、拆除)
施工围堰设计说明书及附图（包括加高、维护、拆除）方案一6.1.1施工导流及施工期临时降、排水根据对本工程施工现场的考察和招标文件的要求，该工程必须在旱地施工。
施工导流方案的确定及导流建筑物的导流效果将是该标段能否正常施工的关键。
为此，我公司根据工程特点结合施工方案审慎地制定了施工导流措施。
6.1.2导流方案及施工围堰施工导流选择在非汛期施工，按照《水利水电工程施工组织设计规范》（SL303-2004），施工导流标准按照非汛期5年一遇洪水设计，但根据索须河多年情况，非汛期基本无基流，且本次河道治理工程主槽内工程主要是边坡开挖，河道疏浚工程，过水对整体工程影响相对不大，为了保证施工安全，索须河导流建筑物级别为5级，导流流量按5.0m3/s计。
根据工程实际情况，本次索须河河道段利用现状主槽导流，不再新开挖导流沟。
现状河道主槽槽深约3.6~3.9m，底宽不窄于40m，完全满足导流工程标准流量5.0m3/s的要求。
本次索须河主槽扩挖工程采用浅滩开挖形式，河道为双复式断面型式，依据工程设计，河槽中有深1.0~1.8m，底宽不窄于40m的过流断面，满足导流工程标准流量5.0m3/s的要求。
因此，河道施工导流利用现状主槽导流。
本次施工时，需挖除河道内现有的河心岛，为交通需要，在现有滩地至河心岛之间设置交通围堰，考虑汽车交通要求，堰顶高程与两岸滩地高程齐平，顶宽取4.0m，边坡1:2.0。
施工结束后交通围堰均拆除。
6.1.3施工期临时排水为了能够及时排除施工作业区内的河道渗水、自然降雨而形成的表面积水，在土方开挖时可以结合土质渗水情况决定排水沟的断面尺寸，根据本工程的施工特点，计划在沟槽临水侧0.5m处开挖一条平行于河道中线的排水沟，其断面尺寸40×30cm坡降为1/800，排水沟端头设一积水坑，该部分临时排水设施的开挖由人工进行。
一旦出现渗水或天降雨水，组织人工进行疏导，将地基面上的积水疏导至排水沟内，经积水坑用水泵抽排至河槽内。

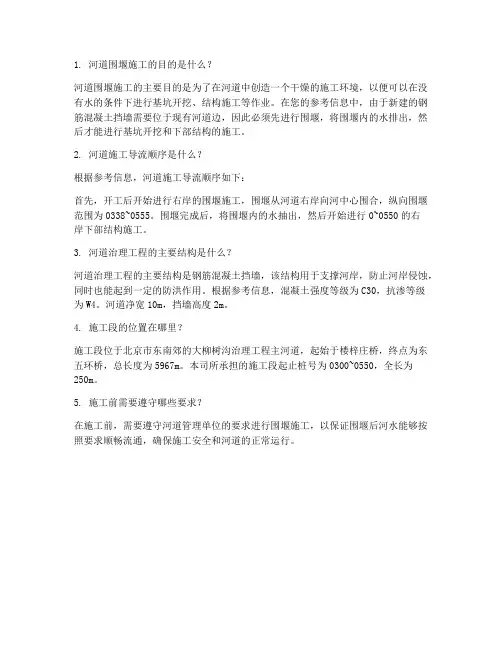

围堰工程施工组织设计
1. 河道围堰施工的目的是什么？
河道围堰施工的主要目的是为了在河道中创造一个干燥的施工环境，以便可以在没有水的条件下进行基坑开挖、结构施工等作业。
在您的参考信息中，由于新建的钢筋混凝土挡墙需要位于现有河道边，因此必须先进行围堰，将围堰内的水排出，然后才能进行基坑开挖和下部结构的施工。
2. 河道施工导流顺序是什么？
根据参考信息，河道施工导流顺序如下：
首先，开工后开始进行右岸的围堰施工，围堰从河道右岸向河中心围合，纵向围堰范围为0338~0555。
围堰完成后，将围堰内的水抽出，然后开始进行0~0550的右
岸下部结构施工。
3. 河道治理工程的主要结构是什么？
河道治理工程的主要结构是钢筋混凝土挡墙，该结构用于支撑河岸，防止河岸侵蚀，同时也能起到一定的防洪作用。
根据参考信息，混凝土强度等级为C30，抗渗等级
为W4。
河道净宽10m，挡墙高度2m。
4. 施工段的位置在哪里？
施工段位于北京市东南郊的大柳树沟治理工程主河道，起始于楼梓庄桥，终点为东五环桥，总长度为5967m。
本司所承担的施工段起止桩号为0300~0550，全长为
250m。
5. 施工前需要遵守哪些要求？
在施工前，需要遵守河道管理单位的要求进行围堰施工，以保证围堰后河水能够按照要求顺畅流通，确保施工安全和河道的正常运行。

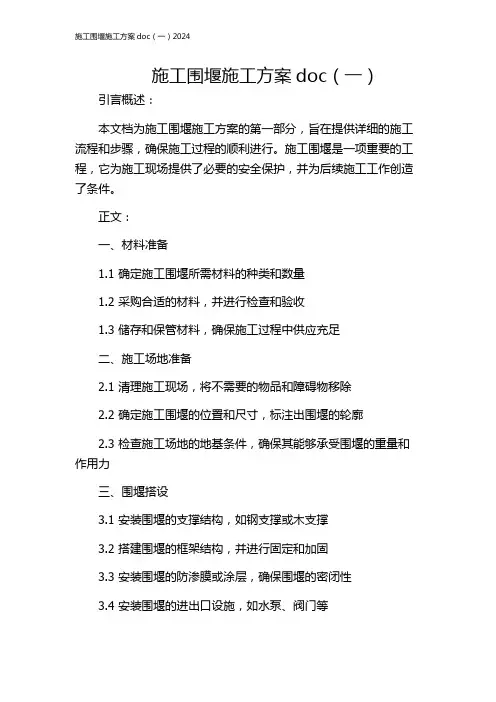

施工围堰施工方案doc(一)2024
施工围堰施工方案doc（一）引言概述：本文档为施工围堰施工方案的第一部分，旨在提供详细的施工流程和步骤，确保施工过程的顺利进行。
施工围堰是一项重要的工程，它为施工现场提供了必要的安全保护，并为后续施工工作创造了条件。
正文：一、材料准备1.1 确定施工围堰所需材料的种类和数量1.2 采购合适的材料，并进行检查和验收1.3 储存和保管材料，确保施工过程中供应充足二、施工场地准备2.1 清理施工现场，将不需要的物品和障碍物移除2.2 确定施工围堰的位置和尺寸，标注出围堰的轮廓2.3 检查施工场地的地基条件，确保其能够承受围堰的重量和作用力三、围堰搭设3.1 安装围堰的支撑结构，如钢支撑或木支撑3.2 搭建围堰的框架结构，并进行固定和加固3.3 安装围堰的防渗膜或涂层，确保围堰的密闭性3.4 安装围堰的进出口设施，如水泵、阀门等3.5 完成围堰的搭设，并进行检查和测试，确保其完整性和可靠性四、围堰维护4.1 定期检查围堰的稳定性和完整性4.2 清理围堰内的杂物和污物，保持围堰的清洁和卫生4.3 检查围堰的防渗膜或涂层，并进行必要的维修和更换4.4 定期维护围堰的进出口设施，确保其正常运行4.5 定期监测围堰的水位和压力，及时采取措施对围堰进行调整和修复五、施工围堰的拆除5.1 制定围堰拆除的计划和时间表5.2 移除围堰的进出口设施，并停止其使用5.3 逐步拆除围堰的支撑结构，并进行妥善处理5.4 撤离围堰的防渗膜或涂层，并进行处理和回收5.5 拆除围堰的框架结构，清理施工现场，恢复原状总结：本文档详细介绍了施工围堰的施工方案，包括材料准备、施工场地准备、围堰搭设、围堰维护和围堰的拆除等五个大点。
遵循本文档提供的方案和步骤进行施工，可以确保围堰施工工程的安全和顺利进行。
施工围堰设计说明书及附图(包括加高、维护、拆除)
施工围堰设计说明书及附图（包括加高、维护、拆除）方案一6.1.1施工导流及施工期临时降、排水根据对本工程施工现场的考察和招标文件的要求，该工程必须在旱地施工。
施工导流方案的确定及导流建筑物的导流效果将是该标段能否正常施工的关键。
为此，我公司根据工程特点结合施工方案审慎地制定了施工导流措施。
6.1.2导流方案及施工围堰施工导流选择在非汛期施工，按照《水利水电工程施工组织设计规范》（SL303-2004），施工导流标准按照非汛期5年一遇洪水设计，但根据索须河多年情况，非汛期基本无基流，且本次河道治理工程主槽内工程主要是边坡开挖，河道疏浚工程，过水对整体工程影响相对不大，为了保证施工安全，索须河导流建筑物级别为5级，导流流量按5.0m3/s计。
根据工程实际情况，本次索须河河道段利用现状主槽导流，不再新开挖导流沟。
现状河道主槽槽深约3.6~3.9m，底宽不窄于40m，完全满足导流工程标准流量5.0m3/s的要求。
本次索须河主槽扩挖工程采用浅滩开挖形式，河道为双复式断面型式，依据工程设计，河槽中有深1.0~1.8m，底宽不窄于40m的过流断面，满足导流工程标准流量5.0m3/s的要求。
因此，河道施工导流利用现状主槽导流。
本次施工时，需挖除河道内现有的河心岛，为交通需要，在现有滩地至河心岛之间设置交通围堰，考虑汽车交通要求，堰顶高程与两岸滩地高程齐平，顶宽取4.0m，边坡1:2.0。
施工结束后交通围堰均拆除。
—6.1.3施工期临时排水为了能够及时排除施工作业区内的河道渗水、自然降雨而形成的表面积水，在土方开挖时可以结合土质渗水情况决定排水沟的断面尺寸，根据本工程的施工特点，计划在沟槽临水侧0.5m处开挖一条平行于河道中线的排水沟，其断面尺寸40×30cm坡降为1/800，排水沟端头设一积水坑，该部分临时排水设施的开挖由人工进行。
一旦出现渗水或天降雨水，组织人工进行疏导，将地基面上的积水疏导至排水沟内，经积水坑用水泵抽排至河槽内。
《围堰施工方案》word版
安化县罗马商业广场桩基础工程筑岛围堰专项施工方案建设单位：湖南省安化县多凌置业有限责任公司施工单位：湖南省益阳公路桥梁建设有限责任公司2011年09月12日目录第一章、工程概况第二章、气候及水文地质条件第三章、施工道路与围堰设计第四章、施工工艺流程第五章、施工技术方案第一节、施工前准备工作第二节、筑岛围堰施工方案第三节、道路的维护第四节、筑岛围堰及道路的拆除第六章、工期保证措施第七章、安全保证措施第八章、环境保护措施第九章、文明施工保证措施第十章、项目部管理人员名单第十一章、围堰施工平面布置图安化县罗马商业广场桩基础工程筑岛围堰专项施工方案第一章、工程概况安化县罗马商业广场位于益阳市安化县东坪镇中心城区，莅临资水南岸，是安化县东坪镇南区开发的重要组成部分，拟建建筑物为4层商业广场。
该工程的亲水平台桩基础布置沿资江南岸河边布置，位于资水河道中。
该基础布置全长为380m，宽度为25m。
我项目部根据设计单位和地勘单位的报告并综合现场实际情况，采用筑岛围堰的方法进行该桩基础的施工。
第二章、气候及水文地质条件1、本区为亚热带季风湿润气候，雨水充沛四季分明，年降雨量为1399.0～1566.0mm，四月至六月为雨季，降水量约占全年的32-37%，其中以春末夏初降水量多，十月至翌年一月降水量少，冬末春初霜雪普降，年蒸发量1125-1370mm，年平均气温17℃左右,一月份最冷,平均气温-1.0℃,七月份最热,平均气温29℃,最高气温39℃以上,全年主导风向为偏北风。
2、该工程地处资水中游雪峰山脉北麓，地形起伏较大，为低山、丘陵地貌，属易溶盐岩分布区。
拟建场地分布岩土层自上而下为填土、粉砂、圆砾、残积粉质粘土、中风化泥灰岩。
3、场地内地下水主要类型为松散岩类孔隙水和基岩裂隙水，水量中等～平乏。
地下水位年变化幅度为2～4m，稳定地下水位埋深为0.30～27.50m，相当于标高79.7～95.5m。
第三章、施工道路与围堰设计1、施工道路：根据现场实地考察，现有临时便道自林家村河边与南区辰溪桥相接（约长400m），并与南岸集中拌和场相连（约300m）。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
施工围堰设计说明书及附图（包括加高、维
护、拆除）
方案一
6.1.1施工导流及施工期临时降、排水
根据对本工程施工现场的考察和招标文件的要求，该工程必须在旱地施工。
施工导流方案的确定及导流建筑物的导流效果将是该标段能否正常施工的关键。
为此，我公司根据工程特点结合施工方案审慎地制定了施工导流措施。
6.1.2导流方案及施工围堰
施工导流选择在非汛期施工，按照《水利水电工程施工组织设计规范》（SL303-2004），施工导流标准按照非汛期5年一遇洪水设计，但根据索须河多年情况，非汛期基本无基流，且本次河道治理工程主槽内工程主要是边坡开挖，河道疏浚工程，过水对整体工程影响相对不大，为了保证施工安全，索须河导流建筑物级别为5级，导流流量按5.0m3/s计。
根据工程实际情况，本次索须河河道段利用现状主槽导流，不再新开挖导流沟。
现状河道主槽槽深约3.6~3.9m，底宽不窄于40m，完全满足导流工程标准流量5.0m3/s的要求。
本次索须河主槽扩挖工程采用浅滩开挖形式，河道为双复式断面型式，依据工程设计，河槽中有深1.0~1.8m，底宽不窄于40m的过流断面，满足导流工程标准流量5.0m3/s的要求。
因此，河道施工导流利用现状主槽导流。
本次施工时，需挖除河道内现有的河心岛，为交通需要，在现有滩地至河心岛之间设置交通围堰，考虑汽车交通要求，堰顶高程与两岸滩地高程齐平，顶宽取4.0m，边坡1:2.0。
施工结束后交通围堰均拆除。
6.1.3施工期临时排水
为了能够及时排除施工作业区内的河道渗水、自然降雨而形成的表面积水，在土方开挖时可以结合土质渗水情况决定排水沟的断面尺寸，根据本工程的施工特点，计划在沟槽临水侧0.5m处开挖一条平行于河道中线的排水沟，其断面尺寸40×30cm坡降为1/800，排水沟端头设一积水坑，该部分临时排水设施的开挖由人工进行。
一旦出现渗水或天降雨水，组织人工进行疏导，将地基面上的积水疏导至排水沟内，经积水坑用水泵抽排至河槽内。
6.1.4施工期降水措施
如果开挖区的地下水位高于设计基础面时，就必须根据开挖区的工程地质条件，采取措施降低地下水位，确保基础土方开挖在旱地无水的条件下进行，使降低后的地下水位线至少低于最低开挖面0.5m。
我们拟采取管井及轻型井点降水，使水位降水达到施工要求。
具体施工方法如下：
井点的平面布置为环状井点，并点管至坑壁不小于1.0m，防局部发生漏气。
高程布置，根据井点的埋设深度H(不包括滤管)。
H≥H1+h+IL(m)
H1——井管埋设面至基坑底的距离；
h——基坑中心处底面至降低后地下水位的距离，一般为0.5—1.0m；
I——地下水降落坡度；
L——井点管至基坑中心的水平距离。
同时还应考虑井点管一般要露出面0.2m左右，无论在任何情况下，滤管必须埋在透水层内，为了充分利用抽吸能力，总管的布置接近地下水位线，这样事先应挖槽，水泵轴心标高宜与总管平行或略低于总管，总管应具有0.25—0.5%坡度(坡向泵层)，各段总管与滤管最好分别设在同一水平面，不宜高低悬殊。
首先排放总管，再埋设井点，管用弯联管将井点管与总管连通，然后安装抽水设备，在这里，井点管的埋设是一项关键性工作。
井点管采用水冲法埋没，分为冲孔与埋管两个过程，冲孔时先将高压水泵，利用高压胶管与孔连接，冲孔管与起重设备吊起，并插在井点的位置上，利用高压水(1.8N/mm2)，又经主冲孔管头部的喷水小孔，以急速的射流冲刷洗土壤，同时使冲孔管上下左右转动，边冲边下沉，从而逐渐在土中形成孔洞，井孔形成后，拔出冲孔管，立即插入井点管，并及时在井点管与孔壁之间填灌砂滤层，以防止孔壁塌土。
认真做好井点管的埋设和砂滤层的填灌，是保证井点顺利抽水，降低地下水的关键，同时应注意，冲孔过程中，孔洞必须保持垂直，孔径一般为30mm，并在口下一致，冲孔深度宜比滤管低0.5m左右，以防止拔出冲孔管时部分土回填而触及滤管底部砂滤层宜选用粗砂。
以免堵塞滤管网眼，并填至滤管顶上1.0—1.5m。
砂滤层填灌好后，距地面下0.5—1.0m的深度内，应用粘土封口以防漏气，井点系统全部安装完毕后，需进行抽试，以检查有无漏气现象。
井点降水使用时，一般应连续抽水，时抽时停，滤网易堵塞出水混浊，并引
起附近建筑由于土颗粒流失而沉降、开裂，同时由于中途停抽，地下水回升，也
可能引起边坡塌方等事故，抽水过程中，应调节离心泵的出水阀以控制水量，使
抽吸排水保持均匀，正常的出水规律是“先大后小，先混后清”，真空泵的真空
度是判断井点系统工作情况是否良好的尺寸，必须经常检查并采取措施，在抽水
过程中，还应检查有无堵塞“死井”(工作正常的井管，用手探摸时，应用冬暖
夏凉的感觉)死井太多，严重影响降水效果时，应逐个用高压水反复冲洗拔出重
埋。
方案二
5.7.1施工围堰
1.围堰设计
根据本工程结构布置情况、库区地形等因素，我单位拟考虑土石围堰形式围堰施工，采用此种方案可以就地取材，利用10t 东风自卸汽车直接运料至戗堤入卸料填筑，施工速度快。
根据《水利水电工程施工组织设计规范》（SL303-2004），确定堰体安全超高按50cm 控制。
结合枯水期水深度以及围堰的使用时段及使用要求，确定堰顶宽B=1.5m，堰高2.0m，迎水面按1:2，背水面坡比按1:1 控制。
2.围堰施工
在围堰填筑之前，要进行围堰土基础的清理预降水位。
采用88kw推土机将填筑区的树
根、草皮、腐植土等表层有碍物进行清理拢堆，再由1.0m3挖掘机装车，10T自卸汽车运至
下游弃料场。
计划清基平均深度0.30m，局部可根据具体情况加深清理。
围堰清基完毕，需
经监理工程师验收合格，方可进行围堰的填筑。
围堰所需粘土工程量较小，计划2天内完成。
土料来自业主确定的土料场，由1台1.0m3挖掘机开挖装车，3台10T自卸汽车运输，分层上土，用振动碾压实，层间刨毛。
用1台88kw 推土机配合修路、整坡及平整工作面。
在围堰填筑到设计高程后，上游迎水面采用一层袋装土防护，厚度0.5m，护砌层和坝坡之间铺一层彩条布，防止库区水流冲刷围堰。
围堰防护工程由人工完成。
3.围堰拆除
采取分段围堰施工，当水下浆砌石工程完成后，养护达到要求，即可拆除围堰。
防护土包及防水土工膜，二次利用转运至下段围堰施工区。
砂卵石堰体可就近利用，采用挖机转堆到挡土墙后背，作为堤身砂卵石填筑料。
方案三
皋兰县九合镇九合村位于大沙坪沙河一级支沟上，支沟流域面积大，主沟道长，沿线人口多，耕地多。
沟道常年干枯，只有在汛期暴雨时节，沟内才出现洪流。
加之本工程施工期绝大部分时段处在非汛期，因此进行施工导流是确保工程施工安全的必需。
根据《水利水电工程施工组织设计规范》（SL303-2004）有关规
定，本工程施工期临时渡汛的洪水标准按2年一遇考虑，经估算洪峰
流量约为30m3/s。
根据堤防工程特点及工期安排，施工导流方式采用单侧施工，单侧布设围堰。
围堰加高采用挖掘机配合推土机、压路机视汛情情况逐步加高的办法；围堰做好后，要定期检查，安排专人专车经常性维护，确保围堰安全，能够防汛渡讯；单项导截流任务完成后，采用挖掘机、推土机、自卸汽车及时拆除围堰，人工配合恢复原状。
坚决杜绝弃土堵塞河道，确保河道通畅。
施工围堰采用土石围堰，施工期洪水流量按2年一遇30m3/s计算。
行洪宽度按10m计算，经计算施工期平均水深为1.0m，围堰断面采用梯形，顶宽采用2.0m，边坡为1:1.5，围堰高1.5m。
围堰总长
度1.15km。
