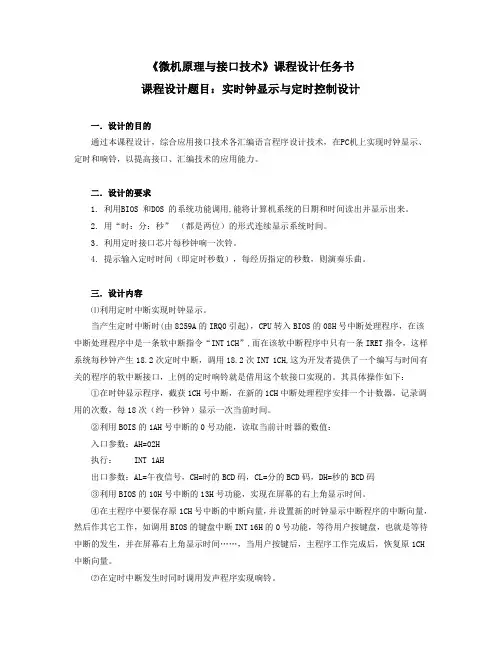

《微机原理与接口技术》课程设计任务书课程设计题目：实时钟显示与定时控制设计一．设计的目的通过本课程设计，综合应用接口技术各汇编语言程序设计技术，在PC机上实现时钟显示、定时和响铃，以提高接口、汇编技术的应用能力。
二．设计的要求1. 利用BIOS 和DOS 的系统功能调用,能将计算机系统的日期和时间读出并显示出来。
2. 用“时：分：秒”（都是两位）的形式连续显示系统时间。
3．利用定时接口芯片每秒钟响一次铃。
4. 提示输入定时时间（即定时秒数），每经历指定的秒数，则演奏乐曲。
三．设计内容⑴利用定时中断实现时钟显示。
当产生定时中断时(由8259A的IRQ0引起)，CPU转入BIOS的08H号中断处理程序，在该中断处理程序中是一条软中断指令“INT 1CH”,而在该软中断程序中只有一条IRET指令，这样系统每秒钟产生18.2次定时中断，调用18.2次INT 1CH,这为开发者提供了一个编写与时间有关的程序的软中断接口，上例的定时响铃就是借用这个软接口实现的。
其具体操作如下：①在时钟显示程序，截获1CH号中断，在新的1CH中断处理程序安排一个计数器，记录调用的次数，每18次（约一秒钟）显示一次当前时间。
②利用BOIS的1AH号中断的0号功能，读取当前计时器的数值：入口参数：AH=02H执行： INT 1AH出口参数：AL=午夜信号，CH=时的BCD码，CL=分的BCD码，DH=秒的BCD码③利用BIOS的10H号中断的13H号功能，实现在屏幕的右上角显示时间。
④在主程序中要保存原1CH号中断的中断向量，并设置新的时钟显示中断程序的中断向量，然后作其它工作，如调用BIOS的键盘中断INT 16H的0号功能，等待用户按键盘，也就是等待中断的发生，并在屏幕右上角显示时间……，当用户按键后，主程序工作完成后，恢复原1CH 中断向量。
⑵在定时中断发生时同时调用发声程序实现响铃。
发声程序用定时器驱动扬声器方式，这是直接利用8253/8254定时器产生声音的一种方法。
《微机原理与控制技术》课程设计任务书(一)

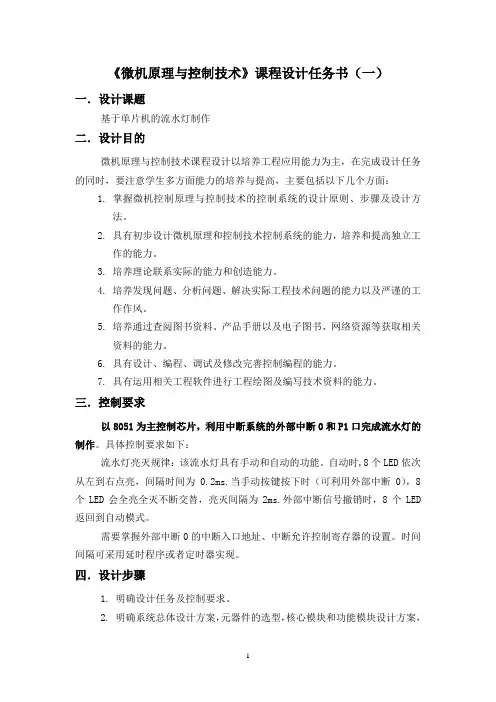

《微机原理与控制技术》课程设计任务书（一）一．设计课题基于单片机的流水灯制作二．设计目的微机原理与控制技术课程设计以培养工程应用能力为主，在完成设计任务的同时，要注意学生多方面能力的培养与提高，主要包括以下几个方面：1.掌握微机控制原理与控制技术的控制系统的设计原则、步骤及设计方法。
2.具有初步设计微机原理和控制技术控制系统的能力，培养和提高独立工作的能力。
3.培养理论联系实际的能力和创造能力。
4.培养发现问题、分析问题、解决实际工程技术问题的能力以及严谨的工作作风。
5.培养通过查阅图书资料、产品手册以及电子图书、网络资源等获取相关资料的能力。
6.具有设计、编程、调试及修改完善控制编程的能力。
7.具有运用相关工程软件进行工程绘图及编写技术资料的能力。
三．控制要求以8051为主控制芯片，利用中断系统的外部中断0和P1口完成流水灯的制作。
具体控制要求如下：流水灯亮灭规律：该流水灯具有手动和自动的功能。
自动时,8个LED依次从左到右点亮，间隔时间为0.2ms.当手动按键按下时（可利用外部中断0），8个LED会全亮全灭不断交替，亮灭间隔为2ms.外部中断信号撤销时，8个LED 返回到自动模式。
需要掌握外部中断0的中断入口地址、中断允许控制寄存器的设置。
时间间隔可采用延时程序或者定时器实现。
四．设计步骤1.明确设计任务及控制要求。
2.明确系统总体设计方案，元器件的选型，核心模块和功能模块设计方案，并画出对应的框图和电路图。
3.系统软件设计，画出系统主程序流程图和子程序流程图，并说明功能。
4.编写控制系统程序。
5.模拟调试程序程序，并不断修改完善，直到满足系统控制要求。
6.撰写课程设计文档。
五．设计报告要求（详见附件，注：系统总设计电路接线图，必须手画。
程序流程图和代码，也必须手写。
报告完成后经辅导老师检查后才能打印装订成册。
设计封面模板要求见附件。
）七．设计时间一周《微机原理与控制技术》课程设计报告题目：＿＿＿＿＿＿＿＿＿＿＿＿姓名：＿＿＿＿＿＿＿＿＿＿＿＿学号：＿＿＿＿＿＿＿＿＿＿＿＿班级：＿＿＿＿＿＿＿＿＿＿＿＿辅导教师：＿＿＿＿＿＿＿＿＿＿＿＿日期：＿＿＿＿＿＿＿＿＿＿＿＿微机原理与控制技术课程设计报告要求1.封面（统一格式，发至学习委员处打印）2．摘要：摘要应补少于100字，能概括文章的主要内容，不用第一人称和评价性语言3．关键字：文章关键词4个，中间用逗号隔开。
微机原理课程设计任务书v1.0
二○一三～二○一四学年第一学期信息科学与工程学院自动化系课程设计计划书班级：课程名称：微机原理及应用课程设计学时学分： 1 周 1 学分指导教师：二○一三年月日1、课程设计目的：综合运用本课程知识，全面掌握微型计算机及其接口的工作原理、编程和实用方法的重要实践环节。
通过独立提出并论证设计方案，进行软、硬件调试，最后获得正确的运行结果，可加深和巩固对理论教学和实验教学内容的掌握，进一步建立计算机系统整体概念，初步掌握微机硬件开发方法，为以后进行实际的计算机软、硬件应用开发打下良好的基础。
2、课程设计时间安排：第一天：教师布置设计任务，讲解设计要求，提示设计要点。
第二～四天：查阅资料（在图书馆或上网），提出设计方案。
第三～八天：画出详细设计图（电路图），编写程序，调试程序，得出实验结果并写出设计报告。
3、课程设计内容及要求：题目一智能工业供水系统的设计与模拟某工业供水系统中有水网供水和大（30kw）、小（22kw）两个水泵从地下抽水3种方式。
为保证供水和节约用水，需设计一个控制系统，根据水网水压在3中方式之间自动切换。
设计要求：（1）随时检测水网水压（用0-5v模拟信号代替），当该信号低于3V时，打开小水泵抽水，当该信号低于2V时候，打开大水泵抽水。
大于3V时直接使用水网供水。
（2）当某一水泵电机过热时（有0-5v模拟信号表示发热程度，如果该信号大于4V时表示过热），自动切换到另一水泵上，并且显示过热水泵泵号（LED显示），若两泵电机均过热，则报警，两泵编号交替显示，并切换到水网供水。
（3）输出的控制信号可用8255A的输出或DAC0832的模拟输出。
题目二铁路司机防睡控制系统铁路司机的在工作过程中不允许睡觉，需设计一个防睡控制系统让火车正常运行。
（需要大家自学8253部分的内容）设计要求：（1）每10min用较低声音（可直接用PWM控制蜂鸣器，或者用DAC输出较低电平控制蜂鸣器）提醒一次司机，司机按某一按键后复位，计时重新开始。
微机原理实训任务书
微机原理实训任务书一、实训任务1. 硬件部分这部分的项目采用实验仪完成相应的实训。
要求学生熟悉实验仪及基本使用，提高对接口等硬件的理解分析能力和接口电路的实训与安装连线。
实训题目如下：1编程实现异步通信，掌握利用8251A进行异步串行通信时的编程方法。
2编写程序控制8255A可编程并行接口芯片，使实验台上的红黄绿发光二极管按照十字路口交通信号灯的规律交替发光，当按下任意键则停止运行，返回DOS。
3用行扫描技术识别小键盘，将小键盘键入的任意长度的由0-9组成的数字串，采用左移位显示的方法显示在数码管上，当小键盘按下F键时，程序结束。
（利用8255）4利用实验台上的单个脉冲产生电路产生中断请求信号，CPU相应中断后，在中断服务程序中显示一行字符然后返回主程序，响应10次中断后返回DOS。
5在PC机的内存保留区A0000H-A07FFH扩充一片6116SRAM，对它进行写入和读出操作，并在屏幕上显示写入的内容。
6利用PC机内的8237通道1实现实验装置上扩充的6116（作为外设）与内存之间的DMA传送。
7利用8254对系统时钟进行N=100000分频，产生对称方波，并用示波器观察其波形，验证结果。
8利用DAC0832产生锯齿波，三角波，正弦波，用示波器观察波形。
9利用实验台上的ADC0809连接成中断方式的A/D转换电路，编写程序将转换结果存入内存缓冲区6000H:0-2FFH区域，同时在屏幕上显示300H个A/D转换结果。
10编写程序使六位LED显示器显示时钟的分值和秒值，1秒的定时由8254-2输出50HZ的方波申请终端50次来完成。
11设计一个接口电路，用D/A控制负载的变化，在处理器的控制下，能根据开关的状态，产生不同的占空比的脉冲，控制输出对象的转速，亮度等。
12编写实验程序，利用8255的输出来控制步进电机的运转。
13设计一个存储器接口电路，要求该存储系统的地址范围为FE000H～FEFFFH，可增加的器件可以是基本门电路（与门、或门、非门、与非门、或非门），完成74LS138同CE的连接，画出虚线框中门电路。
微机原理课设任务书2010
课程设计任务书学生姓名：专业班级：指导教师：工作单位：信息工程学院题目：系统时间显示程序设计初始条件：具备数字电路的理论知识；具备微机原理的理论知识和实践能力；熟悉汇编语言编程技术；熟悉80X86的CPU结构和指令系统；熟悉相关常用接口电路的设计使用方法。
要求完成的主要任务：（包括课程设计工作量及其技术要求，以及说明书撰写等具体要求）1、编写一个系统驻留程序实时显示系统时间2、系统时间显示要有年、月、日及时、分、秒的显示功能3、程序采用汇编语言在PC机上完成4、利用BIOS中时间参数的调用方法5、完成符合学校要求的设计说明书时间安排：一周，其中2天程序设计，2天程序调试，1天完成课程设计报告书及答辩指导教师签名：年月日系主任（或责任教师）签名：年月日课程设计任务书学生姓名：专业班级：指导教师：工作单位：信息工程学院题目：英文字母大小写转换程序设计初始条件：具备数字电路的理论知识；具备微机原理的理论知识和实践能力；熟悉汇编语言编程技术；熟悉80X86的CPU结构和指令系统；熟悉相关常用接口电路的设计使用方法。
要求完成的主要任务：（包括课程设计工作量及其技术要求，以及说明书撰写等具体要求）1、输入英文字母串，在回车后实现大小写转换2、按命令要求将字符串转换为全部大写或全部小写3、非英文字母不允许输入并声响报警4、程序采用汇编语言在PC机上完成5、完成符合学校要求的设计说明书时间安排：一周，其中2天程序设计，2天程序调试，1天完成课程设计报告书及答辩指导教师签名：年月日系主任（或责任教师）签名：年月日课程设计任务书学生姓名：专业班级：指导教师：工作单位：信息工程学院题目：进制转换程序设计初始条件：具备数字电路的理论知识；具备微机原理的理论知识和实践能力；熟悉汇编语言编程技术；熟悉80X86的CPU结构和指令系统；熟悉相关常用接口电路的设计使用方法。
要求完成的主要任务：（包括课程设计工作量及其技术要求，以及说明书撰写等具体要求）1、程序实现二进制、十进制、十六进制之间的转换2、在命令提示下输入相应进制数，回车后进行转换3、输入错误时应声响报警并拒绝输入4、程序采用汇编语言在PC机上完成5、完成符合学校要求的设计说明书时间安排：一周，其中2天程序设计，2天程序调试，1天完成课程设计报告书及答辩指导教师签名：年月日系主任（或责任教师）签名：年月日课程设计任务书学生姓名：专业班级：指导教师：工作单位：信息工程学院题目：键盘录入转换程序设计初始条件：具备数字电路的理论知识；具备微机原理的理论知识和实践能力；熟悉汇编语言编程技术；熟悉80X86的CPU结构和指令系统；熟悉相关常用接口电路的设计使用方法。
微机原理课程设计任务书-02系统驻留时间程序
微型计算机原理及应用课程设计任务书题目：系统驻留时间程序学生姓名：学号：班级：题目类型：软件工程（R）指导教师：一．微型计算机原理及应用课程设计内容汇编语言是微型计算机原理及应用的基础，微机主机和接口所要实现的功能都要通过汇编语言来实现。
尽管汇编语言程序设计编程效率低，但其运行效率高、速度快。
因此掌握汇编语言是学好微机原理和接口设计的第一步。
设计一个驻留系统的时钟，在屏幕上显示时间。
二．微型计算机原理及应用课程设计目的1、学习系统驻留的方法；2、了解BIOS中时间参数的调用方法；3、熟悉汇编语言程序的编译、链接过程。
三．微型计算机原理及应用课程设计的要求1、在屏幕右上角显示时间，用“时：分：秒”（各两位）的形式连续显示系统时间；2、查阅文献资料，一般在5篇以上；3、完成算法设计和程序设计、调试；4、撰写课程设计说明书；5、做好答辩工作。
四．微型计算机原理及应用课程设计思路利用BIOS的INT1AH的2号系统功能调用，将计算机系统的时间参数（BCD 码）送入寄存器。
其中CH和CL中保存的是小时数和分钟数，DH和DL中保存的是秒钟数和百分之一秒钟数。
将用BCD码表示的时、分、秒转换成ASCII 码并送入CRT显示。
五．微型计算机原理及应用课程设计提交的成果1. 设计说明书一份，内容包括：1) 中文摘要100字；关键词3-5个；2) 前言；3) 设计内容；4) 设计目的；5) 设计要求；6) 设计思路（包含程序流程图）；7) 软件使用说明书（核心界面说明）；8) 设计总结、参考文献、致谢等。
2. 刻制光盘一张。
六．设计的主要参考文献1宋杰,汪志宏,江敏,微机原理与接口技术课程设计，机械工业出版社，2005.42 周明德，微型计算机系统原理及应用习题集、习题解答与实验指导，清华大学出版社，2005.73 张开成，微型计算机原理，西南师范大学出版社，2006.84 沈美明,温冬婵, IBM-PC汇编语言程序设计第2版，清华大学出版社，2006.55 戴梅萼,史嘉权, 微型机原理与技术-习题、实验和综合训练题集，清华大学出版社，2009.4 七．各阶段时间安排（共1周）：2010年6月20日。
微机原理综合设计实验
组别班级姓名学号班级姓名学号题目：电子钟内容：利用8253和8259芯片实现实时电子时钟的功能；利用8255控制七段数码管完成定时扫描显示。
显示格式为xx时xx分xx秒，每隔1s，时间值改一次。
按键SHIFT可选择时、分、秒，按键CTRL可对所选的时、分、秒进行加1，小时加至23后清0，分、秒加至59后清0。
要求：1、查阅资料，掌握共阴极七段数码管的工作原理。
2、分析实验原理，设计实验方案，绘出实验连线图。
3、绘制实验程序流程图。
4、编写实验程序，检查无误后，编译、链接并下载入实验系统。
5、运行实验程序，验证程序功能。
扩展要求：能够使电子钟定时闹钟，例如在06：30：00时，点亮LED灯进行闹钟报警。
组别班级姓名学号班级姓名学号题目：倒计时秒表内容：利用8253和8259芯片实现秒表倒计时的功能；利用8255控制七段数码管完成定时扫描显示。
显示格式为xxx秒xx十毫秒，每隔10ms，时间值改一次。
按键SHIFT可选择启动或关闭秒表，按键CTRL可设置倒计时初值，对秒单元进行加1，最大值999秒。
要求：1、查阅资料，掌握共阴极七段数码管的工作原理。
2、分析实验原理，设计实验方案，绘出实验连线图。
3、绘制实验程序流程图。
4、编写实验程序，检查无误后，编译、链接并下载入实验系统。
5、运行实验程序，验证程序功能。
扩展要求：能够使电子秒表在最后十秒保存LED闪烁进行报警提示。
组别班级姓名学号班级姓名学号题目：电子琴A内容：利用8253实现电子琴的发声；利用8255控制实验上的键盘。
能够使用按键演奏出不同音阶，至少有14个音阶。
能够通过按键选择播放已编好的乐曲。
要求：1、查阅资料，掌握8253发出不同音阶的方法，设计蜂鸣器发声电路。
2、分析实验原理，设计实验方案，绘出实验连线图。
3、绘制实验程序流程图。
4、编写实验程序，检查无误后，编译、链接并下载入实验系统。
5、运行实验程序，验证程序功能。
扩展要求：当按下按键发声时，七段数码管同步显示当前音阶。
