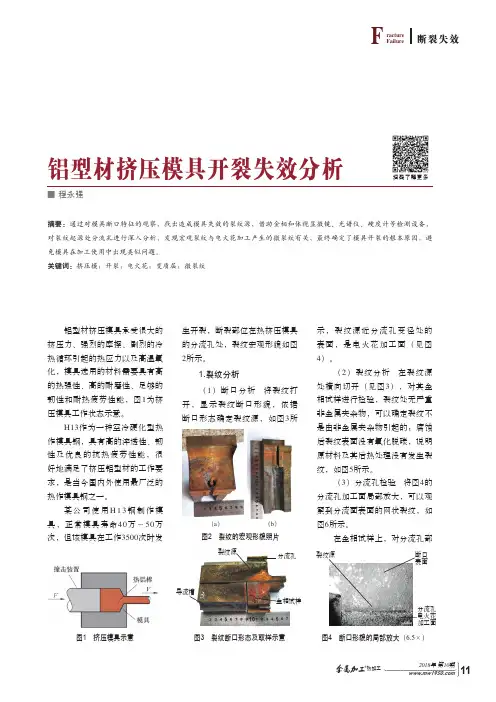

2018年第10期热加工F断裂失效ractureFailure11铝型材挤压模具开裂失效分析■程永强铝型材挤压模具承受很大的挤压力、强烈的摩擦、剧烈的冷热循环引起的热应力以及高温氧化，模具选用的材料需要具有高的热强性、高的耐磨性、足够的韧性和耐热疲劳性能，图1为挤压模具工作状态示意。
H13作为一种空冷硬化型热作模具钢，具有高的淬透性、韧性及优良的抗热疲劳性能，很好地满足了挤压铝型材的工作要求，是当今国内外使用最广泛的热作模具钢之一。
某公司使用H13钢制作模具，正常模具寿命40万～50万次，但该模具在工作3500次时发摘要：通过对模具断口特征的观察，找出造成模具失效的裂纹源，借助金相和体视显微镜、光谱仪、硬度计等检测设备，对裂纹起源处分流孔进行深入分析，发现宏观裂纹与电火花加工产生的微裂纹有关，最终确定了模具开裂的根本原因，避免模具在加工使用中出现类似问题。
关键词：挤压模；开裂；电火花；变质层；微裂纹扫码了解更多生开裂，断裂部位在热挤压模具的分流孔处，裂纹宏观形貌如图2所示。
1.裂纹分析（1）断口分析将裂纹打开，显示裂纹断口形貌，依据断口形态确定裂纹源，如图3所示，裂纹源近分流孔变径处的表面，是电火花加工面（见图4）。
（2）裂纹分析在裂纹源处横向切开（见图3），对其金相试样进行检验，裂纹处无严重非金属夹杂物，可以确定裂纹不是由非金属夹杂物引起的；腐蚀后裂纹表面没有氧化脱碳，说明原材料及其后热处理没有发生裂纹，如图5所示。
（3）分流孔检验将图4的分流孔加工面局部放大，可以观察到分流面表面的网状裂纹，如图6所示。
在金相试样上，对分流孔部图1 挤压模具示意（a）（b）图2 裂纹的宏观形貌照片图4 断口形貌的局部放大（6.5×）图3 裂纹断口形态及取样示意断口表面分流孔裂纹源导流槽金相试样分流孔电火花加工面裂纹源（b ）图5 裂纹及附近组织（100×）（d ）500×图7 分流孔内壁腐蚀前后的显微裂纹形态（a ）10×（b ）40×图6 分流孔加工面局部放大（a ）（a ）腐蚀前裂纹（100×）（b ）100×（c ）500×表1 化学成分（质量分数） （%）S P Ni V Mo Cu 1.20≤0.005≤0.020≤0.25 5.00 5.500.90～1.20 1.20～1.50≤0.250.0030.0190.175.150.981.310.07表2 非金属夹杂物 （级）B 细B 粗C 细C 粗D 细D 粗≤1.5≤1.0≤1.0≤1.0≤1.5≤1.01.00.5N A D C A207—2006北美压铸协会标准检验样品显微组织（见图9），检测级别H S7，符合标准要求。
H13钢模坯开裂分析
